Двигатель bmw m50 описание характеристики диагностика тюнинг фото видео

Тюнинг и увеличение мощности.

Каждый владелец автомобиля хотел бы получить от двигателя дополнительную мощность и почувствовать мгновенный результат. При этом он считает, что никаких последствий от этого не будет. Стоит заметить, что производитель не устанавливает чип тюнинг из-за необходимости соблюдения строгих параметров экологии выхлопных газов. В зависимости от бюджетной составляющей, можно рассмотреть четыре основных варианта, осуществив тюнинг самостоятельно или обратившись к специалисту.

Строкер постройка. Установив на M50B25 TU коленвал с параметрами хода 84мм и произведя прошивку SIEMENS MS41, на выходе можно увеличить объем силовика до 2,8 литров и мощность до 220 лошадиных сил. Получить мощность в 230 лошадиных сил можно, установив комплектующие детали от двигателя M54B30. А именно, строкер – это длинноходный коленчатый вал, другие детали, входящие в ШПГ, коренные вкладыши и форсунки.
С помощью распредвалов Schrick 264*256 можно получить агрегат М50 В25 с объемом 3.0 до 260 лошадиных сил. Получить мощность в 280 лошадиных сил можно путем правильной настройки электронного блока управления и установки распределительных валов Schrick марки 284*284, прямоточной выхлопной системы, выпускного коллектора равной длины, форсунок от S50 и 6-дроссельного впуска.
Получить мощность в 500 лошадиных сил можно с помощью турбо — кита Garret GT 35 и комплекта ШП, степень сжатия которой составляет 8,5 и форсунок комплектации 550 СС.
Можно установить чип с прошивкой от баварской фирмы AC Schnitzer, самостоятельно или обратиться к специалисту. Производитель обещает за счет изменения коэффициентов увеличить максимальную скорость, мощность и крутящий момент, а также уменьшить расход ГСМ. Эти показатели владелец модернизированного движка должен ощутить уже через 100 км пробега, но при условии, что у мотора ранее не было проблем, и он работал без сбоев, иначе можно столкнуться с низкой компрессией и плавающими оборотами на «холодную». И уже нужно будет разбираться с датчиком холостого хода.

Бывает, что собственник автомобиля вынужден заменить двигатель в связи с потерей его качественных характеристик. И в этом случае, он может воспользоваться двумя вариантами Swap. Первый, это замена на агрегат той же серии. Второй вариант, замена на движок с улучшенными показателями мощности, но другой серии. Правда в этом случае придется произвести замену трансмиссии и дополнительных креплений. При проведении этой процедуры стоит учесть, что в связи с увеличением характеристик мощности ДВС увеличивается и нагрузка на остальные детали автомобиля, например, трансмиссии и опоры для колес. Поэтому стоит произвести и их замену на соответствующие модели. Кроме того, силовой агрегат Swap нужно обязательно зарегистрировать в ГАИ, чтобы избежать проблем с правоохранителями при проверке, либо с таможней при пересечении границы. В целях соблюдения своей безопасности в дальнейшем, процедуру замены мотора нужно проводить только у проверенных специалистов в автомастерских. Также нужно иметь в виду, что цена установки Swap двигателя будет достаточно высокой из – за стоимости самого силового агрегата, запасных частей и услуг специалиста. Несмотря на то, что двигатель серии М50В25 выпускался всего 5 лет, на него до сих пор существует спрос у владельцев автомобилей BMW. Его ценят за стабильную работу, большой ресурс и непритязательность в техническом обслуживании.

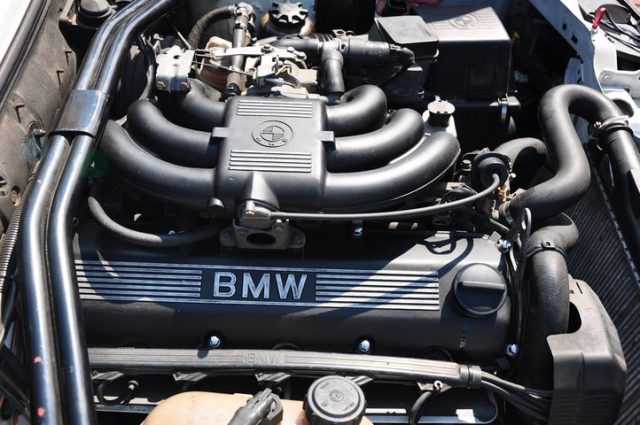

Двигатель BMW M20B20

Рядный шестицилиндровый двигатель БМВ М20Б20 («Паук») появился в 1977 году, в качестве замены рядных четверок и является родоначальником семейства М20, в которое входят еще и 2.3-литровый М20Б23, 2.5-литровый М20Б25 и М20Б27 рабочим объемом 2.7 л.

Технические характеристики

Мотор M20B20 использовался на автомобилях с индексом 20i. В основе двигателя лежит чугунный блок цилиндров, сверху алюминиевая 12-ти клапанная ГБЦ с одним распредвалом SOHC 12V. Сперва использовалась головка известная как 200, позже ее заменили на 731, которая отличалась большим диаметром впускных каналов. Диаметр впускных клапанов 40 мм, выпускных 34 мм.

Гидрокомпенсаторы отсутствуют, регулировка клапанов требуется каждые 10-20 тыс. км, зазоры клапанов впуск 0.25 мм, выпуск 0.3 мм. В приводе ГРМ используется ремень, замена которого требуется каждые 50 тыс. км, при обрыве ремня, двигатель гнет клапана.

Система питания на первых вариациях мотора карбюраторная, c 1981 года карбюраторы уступили место механическому и электронному впрыску. В 1990 году на смену 2-х литровому представителю серии М20, пришел новый движок — М50В20.

Технические характеристики мотора BMW M20B20:

122/6000 125/5800 126/5800 129/6000 129/6000

Количество масла в двигателе

Рекомендуемое масло для использования

5W-30 5W-40 10W-30 10W-40 10W-50 15W-50

Модификации двигателя BMW M20B20

Мотор имеет модификации, которые устанавливались на некоторые модели автомобилей:

M20B20 (1977 — 1981 г.в.) — первая версия двигателя с карбюраторной системой подачи топлива. Степень сжатия 9.2, мощность 120 л.с. при 6000 об/мин, крутящий момент 160 Нм при 4000 об/мин.
M20B20 (1981 — 1987 г.в.) — версия с электронным многоточечным впрыском L-Jetronic, степень сжатия 9.8, мощность 125 л.с. при 5800 об/мин, крутящий момент 170 Нм при 4000 об/мин.
M20B20 (1982 — 1984 г.в.) — модификация с механическим многоточечным впрыском K-Jetronic, степень сжатия 9.9, мощность 126 л.с. при 5800 об/мин, крутящий момент 170 Нм при 4000 об/мин.
M20B20 (1985 — 1991 г.в.) — двигатель с электронным непосредственным впрыском LE-Jetronic, степень сжатия 9.8, мощность 129 л.с. при 6000 об/мин, крутящий момент 174 Нм при 4000 об/мин.
M20B20 (1987 — 1992 г.в.) — версия с электронным непосредственным впрсыком Motronic, степень сжатия 8.8, мощность 129 л.с. при 5800 об/мин, крутящий момент 174 Нм при 4300 об/мин.

Обслуживание

Техническое обслуживание силового агрегата стоит проводить каждые 15 000 км, но, как и для любого двигателя, рекомендуется сократить период в 1.5 раза, чтобы увеличить ресурс мотора. Чтобы предотвратить другие неисправности, в ходе каждого технического обслуживания рекомендуется делать диагностику электронного блока управления двигателем на предмет ошибок.

Неисправности и ремонт

Как и в любом силовом агрегате, M20B20 имеет свои неисправности типичные именно для него. Так, основные из них такие:

Перегрев. ГБЦ двигателей М20 склонна к перегреву и ведению, причины кроются в неисправной штатной системе охлаждения. Проверьте ее на наличие воздушных пробок, состояние радиатора, помпы, работоспособность термостата.
Износ пастелей распредвала. Проблема характерна для силовых агрегатов с пробегом более 200-250 тыс. км, о неисправности подскажет стук распределительного вала. Лечится данная проблема покупкой новой головки блока цилиндров.
Трещина в ГБЦ. Болезнь моторов М20 возникающая, в основном, от перегрева движка. Чаще всего трещина образуется в районе 4-5 цилиндров и лечится покупкой другой ГБЦ.

Кроме того владельцу двигателя М20Б25 нужно внимательно следить за состоянием ремня ГРМ и положением натяжного ролика, в противном случае вам грозит обрыв ремня вместе с загибом клапанов, иногда и с разрушением поршней. Помимо всего прочего, учитывая возраст двигателя и сильный их износ, к известным родовым болезням добавляются еще и возрастные. Поэтому при выборе автомобиля с данным мотором нужно хорошенько подумать, это явно не лучший выбор для беспроблемной эксплуатации. Покупать двигатель M20B25 для свапа затея еще хуже, M50B25 гораздо более предпочтительней.

Двигатель M20B20 — простой и надёжный силовой агрегат. Техническое обслуживание можно проводить собственными руками. Благодаря простоте конструкции, его можно и ремонтировать самостоятельно.

Неисправности и ремонт

Как и в любом силовом агрегате, M20B25 имеет свои неисправности типичные именно для него. Так, основные из них такие:

Перегрев. ГБЦ двигателей М20 склонна к перегреву и ведению, причины кроются в неисправной штатной системе охлаждения. Проверьте ее на наличие воздушных пробок, состояние радиатора, помпы, работоспособность термостата.
Износ пастелей распредвала. Проблема характерна для силовых агрегатов с пробегом более 200-250 тыс. км, о неисправности подскажет стук распределительного вала. Лечится данная проблема покупкой новой головки блока цилиндров.
Трещина в ГБЦ. Болезнь моторов М20 возникающая, в основном, от перегрева движка. Чаще всего трещина образуется в районе 4-5 цилиндров и лечится покупкой другой ГБЦ.

Автомобили с двигателем BMW M20

Третья серия:

Е21, модель 320 с агрегатом объемом 2 литра, карбюраторная, модели 323 и 323i с двигателем 2,3 литра, карбюратором или механическим впрыском K-Jetronic.

Е30, модели 320i и 323i, двигатели с объемом 2 и 2,3 литра, имели систему впрыска K-Jetronic или похожую L(E)-Jetronic, модели 325i и 325е с двигателями объемом 2,5 а также 2,7 литра и имеющие систему впрыска Motronic 1.0.

Пятая серия:

Е12, модель 520 с объемом 2 литра, только карбюратор.

Е28, модель 520i оснащенная системой K или L(E)-Jetronic, 525e с двигателем 2,7 литра и системой Motronic 1.0.

E34, модель 520i и 525i с двигателем на 2,5 литра и имеющая систему Motronic 1.0.

СТАТЬЯ 2: Нововведения для BMW 5 серии

Особенность мотора BMW M50 TU

Техническая переработка мотора М50 привела к следующим улучшениям: улучшен характер изменений крутящего момента, особенно в диапазоне средних частот вращения уменьшен расход топлива улучшена характеристика холостого хода при одновременном снижении частоты вращения холостого хода улучшены выпускные характеристики (снижение токсичности выбросов) улучшена приемистость лучшая акустика двигателя Усовершенствования двигателя M50TU (М50ТУ) относительно двигателя М50 были достигнуты следующими конструктивными изменениями и мерами: применением цифровой моторной электроники DME3.3.1 с антидетонационным регулированием в 2,5-литровом двигателе (M50TUB25) применением контролера двигателя Siemens MS 40.1 во всех моделях Е36 и Е34 с двигателем M50TUB20 повышением степени сжатия применением системы VANOS изменениями кривошипно-шатунного механизма (новые поршни и шатуны) новым регулятором холостого хода в 2,5-литровом двигателе М50ТУБ25 (ZWD-5) применением термопленочного расходомера воздуха уменьшением диаметра стержня клапана и применением одной пружины клапана применением тарельчатых толкателей и тарелок пружин, оптимизированных по массам изменением характеристики ускорения клапанов изменением гасителя колебаний коленчатого вала

Тюнинг двигателя BMW M50B25

Строкер. Распредвалы

Наиболее простой и быстрый вариант нарастить мощность с использованием заводских комплектующих, это установка длинноходного коленвала (строкер). В М50Б25 (Без ваноса) встает колено от М54Б30 с ходом 89.6 мм. От этого же мотора необходимо купить шатуны, шатунные вкладыши, ремонтные поршни, форсунки, а коренные вкладыши от M50.Собираем (прошивку можно оставить сток, но лучше настроиться) и ездим на 3-х литровом М50Б30, мощностью около 230 л.с и степенью сжатия 10.Такую же мощность можно получить купив распредвалы Schrick 264/256 и настроив сток Motronic. В итоге получим 220-230 л.с. Докупим забор холодного воздуха, спортивный выхлоп и получим 230+ л.с. Такие же распредвалы на M50B25 3.0 строкер дадут около 250-260 л.с.Для получения максимальной мощности с М50Б30, необходимо купить распредвалы Schrick 284/284, шестидроссельный впуск, форсунки от BMW S50, легкий маховик, сделать портинг ГБЦ, купить равнодлинный выпускной коллектор и прямоточный выхлоп. После настройки, такой M50B30 развивает около 270-280 л.с.Если этого мало, можно расточить блок под поршни 86.4 мм от S50B32 и получить рабочий объем 3.2. Купим распредвалы S52B32 и получим около 260 л.с.
Ваносный М50Б25 можно переделать в 2.8 литровый движок, путем установки коленвала с ходом 84 мм и шатунов от М52Б28. Вместе с прошивкой SIEMENS MS41 это даст +/- 220 л.с., степень сжатия ~11.

M50B25 Turbo

В случае когда атмосферного мотора мало либо затраты на его реализацию слишком велики, можно организовать турбо вариант на 2.5-литровом моторе. Если тюнинг предполагается бюджетный, тогда китайский турбо кит на базе Garrett GT35 (или другой, с мозгами в комплекте), ваш выбор. Как вариант можно найти б/у турбину TD05 (или другую), сварить коллектор, собрать все пайпинги, хомуты, бустконтроллер, интеркулер и проч. Поставить все на стоковую поршневую, предварительно установив толстую прокладку ГБЦ Cometic, форсунки 440 сс, топливный насос Bosch 044, выхлоп на 3″ трубе, мозг EFIS 3.1 (или Megasquirt), настраиваем и на 0.6 бар получим около 300 л.с. На 1 баре ~400 л.с.
Нечто подобное можно построить купив компрессор кит М50 и установив его на сток поршневую. Отдача от компрессора будет заметно ниже чем у турбины.
Еще больше мощности можно получить путем покупки и установки турбокита на оригинальном Garrett GT35, поршней CP Pistons под степень сжатия 8.5, шатунов Eagle, ARP болтов, производительных форсунок (~550 cc). С подобными комплектами можно поднять мощность до 500++ л.с. Аналогичные проекты можно строить и на 3-литровом строкере.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

Технические характеристики BMW M52 2,0 – 2,8 л

Серия М52 стала экспериментальной, создавалась на замену движков линейки М50:

в двигателе использован дюралевый блок цилиндров;
схема двигателя рядная с 6 цилиндрами;
конструкция ГРМ DOCH с двумя верхними распредвалами.

Соответствуют технические характеристики серии BMW M52 следующим показателям:

Изготовитель	Munich Plant
Марка серии ДВС	M52
Годы производства	1995 – 2001
Объем	2,0, 2,4, 2,5 и 2,8 л
Мощность	150, 181, 170 и 193 л. с.
Момент крутящий	190, 240, 245 и 280 Нм
Вес	166, 134, 166 и 170 кг
Степень сжатия	11 – 10,2
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	модульное, бесконтактное
Число цилиндров	6
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой алюминиевый
Распредвал	2 шт. схема DOCH
Материал блока цилиндров	алюминий
Диаметр цилиндра	80 и 84 мм
Поршни	оригинальные
Коленвал	стальной литой
Ход поршня	66, 72, 75 и 84 мм
Горючее	АИ-95
Нормативы экологии	Евро-4
Расход топлива	трасса – 6 – 8 л/100 км смешанный цикл 8 – 10 л/100 км город – 10 – 13 л/100 км
Расход масла	максимум 0,7 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, Shell
Масло для M52 по составу	синтетика, полусинтетика
Объем масла моторного	6,5 л
Температура рабочая	95°
Ресурс ДВС	заявленный 100000/150000 км реальный 50000/250000 км
Регулировка клапанов	гидрокомпенсаторы + система VANOS
Система охлаждения	принудительная, антифриз
Объем ОЖ	10 л
Помпа	с пластиковой крыльчаткой
Свечи на M52	BKR6EK от NGK
Зазор свечи	1,1 мм
Цепь ГРМ	двурядная
Порядок работы цилиндров	1-5-3-6-2-4
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	двухмассовый
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный) головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Функционирование системы VANOS

Система VANOS в M50 работает под управлением соответствующей двигателю цифровой электроники. Контролер с помощью электромагнита переключает 4/2-канальный клапан и таким образом воздействует посредством давления масла двигателя на гидравлический поршень. Гидравлический поршень при помощи механических упоров и воздействующего на него давления масла удерживается в одном их двух возможных положений (черно-белый режим переключения). Внутри гидравлического поршня находится подвижная шестеренка. Эта шестеренка посредством косозубого зацепления, преобразует поступательное движение поршня в поворот распределительного вала — относительно к ведущей звездочке. Гидравлический поршень с шестеренкой установлены соосно с впускным распределительным валом в литом под давлением алюминиевом корпусе, расположенном на лобовой стороне ГБЦ. 4/2-канальный переключающий клапан выполнен таким образом, что при наличии давления в одной его камере, в другой давления нет (обратный отток). При подаче тока на магнит клапана поршень, через якорь против усилия пружины перемещается в ранее положение. Винтовая пружина обеспечивает обратное перемещение в позднее положение. Таким образом при неисправности электромагнита или сбое управляющего сигнала, распределительный вал автоматически возвращается в позднее положение. С помощью этой аварийной функции мотор может быть пущен даже при неисправно системе VANOS. При раннем положении распределительного вала во время пуска, двигатель не заведется.

Проблемы и неисправности двигателя БМВ М54

Этот мотор принято считать одним из самых удачных и успешных двигателей BMW, но тем не менее он не лишен вероятности возникновения технических неисправностей, возникновение которых во многом зависит от характера эксплуатации и технического обслуживания данного силового агрегата.

Среди часто встречающихся неисправностей можно выделить следующие:

система вентиляции картера с дифференциальным клапаном;
подтеки из корпуса термостата;
трещины на пластиковой крышке двигателя;
отказы датчиков положения распределительных валов;
после перегрева появляются проблемы со срывом резьбы в блоке под крепление ГБЦ;
перегрев силового агрегата;
перерасход масла;

BMW M54 до ремонта. Спустя 11 лет эксплуатации это первый ремонт двигателя. Двигатель стал кушать слишком много масла. Фото: stolica-atc.ru

Выпадение металлического штифта из поворотного клапана

Часто случается, что появляется трепещущий стук под капотом автомобиля, похожий на звук гидрокомпенсаторов. Из поворотного клапана изменения длины коллектора спадает металлический штифт с одной стороны и начинает внутри вибрировать заслонка, создавая треск. В двигатель этот штифт врядли сможет попасть, так как подпирается с одной стороны стенкой коллектора. Иногда нужно просто вставить штифт плотно обратно в отверстие.

Повышенный жор масла

Высота поршневых колец невысока, поэтому они больше подвержены к закоксованию. И уже к пробегу в 200 000 км. двигатель начинает поджирать масло. Расход может увеличиться до одного литра на 1000 км. Большой расход масла приводит к прогоранию выпускных клапанов, отложениям на коллекторах, выпускной системе, нагаром на поршнях.

Неисправности гидрокомпенсаторов

При неисправностях гидрокомпенсаторов, на холодном двигателе клапана ГРМ не закрывают до конца свои ходы и блок управления фиксирует неэффективную работу цилиндра. Подача топлива в соответствующий цилиндр прекращается, и двигатель работает неустойчиво или вовсе может заглохнуть. Вылечить такую болезнь можно заменой неисправных гидрокомпенсаторов зазоров клапанов.

Разрыв клапана в системе вентиляции картера

Еще одна проблема двигателя M54 – система вентиляции картера с дифференциальным клапаном, при разрыве которого зверски увеличивается расход масла. При его замерзании увеличивается давление картерных газов, что может привести к выдавливанию какого-нибудь уплотнения и вследствие течи масла. В основном выдавливает прокладку клапанной крышки головки блоков цилиндров. Неустойчивая работа проявляется из-за подсоса воздуха через плоскость разъема впускного коллектора и головкой блока. Если впускной коллектор не треснул, что может произойти, то обойтись достаточно заменой прокладки.

Подтеки из термостата

Могут возникнуть подтеки из корпуса термостата, так как он пластиковый и со временем коробится и пропускает антифриз. Неизбежная частая проблема – это трещины на пластиковой крышке двигателя.

Поломка датчиков положения распредвалов

Частые отказы датчиков положения распределительных валов приводят к проблемному запуску мотора и неустойчивой работе. Выход из строя датчика положения коленчатого вала – болезнь редкая, но случающаяся.

Перегрев и его последствия

Перегрев в 100% случаев приведет к караблению длинной алюминиевой головки. Если трещин в ней не обнаружится, то шлифовка восстановит плоскостность разъема. После перегрева возникают проблемы со срывом резьбы в блоке под крепление головки блока цилиндров. Приходится рассверливать, нарезать резьбу большего диаметра и вворачивать ввертыш под размер шпильки.

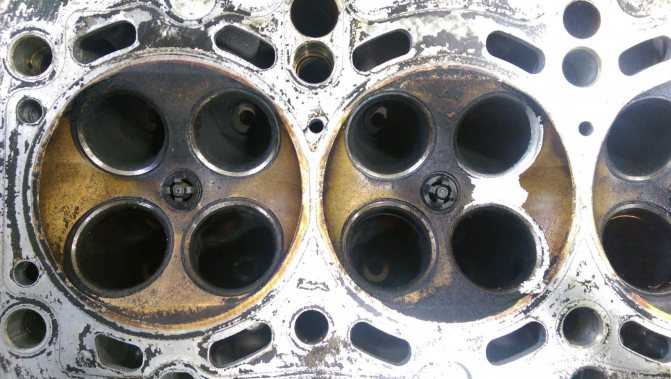

ГБЦ Двигателя BMW M54 после ремонта. Фото: stolica-atc.ru

Поломка пластиковой крыльчатки помпы может привести к перегреву. При замене помпы лучше выбирать с металлической крыльчаткой, что встречается у некоторых производителей.

BMW M54 после ремонта. Фото: stolica-atc.ru

Несмотря на множество поломок, которые, в принципе, могут возникнуть в двигателе любой марки автомобиля, M54 очень надежен и ремонтопригоден. Стоит только помнить про сроки замены эксплуатационных материалов и изредка заглядывать под капот для визуального осмотра.

BMW M54 после ремонта. Фото: stolica-atc.ru

Двигатель M20B20

Основное о двигателе

Двигатель начал производиться в 1977 году. Блок цилиндров изготовлен из чугуна. Система питания зависит от вида мотора, встречается и карбюратор и инжектор. Двигатель имеет рядную структуру, 6 цилиндров по 2 клапана на каждый. Ход поршня составляет 66 миллиметров. Диаметр цилиндров 80 миллиметра. Степень сжатия зависит от модификации мотора, варьируется от 9,2 до 8,8. Точный объем мотора 1991 кубический сантиметр. Максимальная мощность также зависит от модификации, варьируется от 122 до 129 лошадиных сил. Крутящий момент не более 174 при 4,3 тыс. оборотов в минуту. Рекомендуется заправлять 95 бензином. Общая масса двигателя составляет 115 килограмм. По городу расходует около 13 литров на 100 километров, по трассе 9,5, в смешанном режиме затрачивает 9,5 литра. Расход масла до литра на 1 тыс. километров. Рекомендуется использовать 5W-30 или 5W-40. В моторе содержится 4,25 литра масла. Требуется менять каждые 7 тыс. километров. Мотор работает при температуре 90 градусов по Цельсию. Ресурс двигателя составляет более 250 тыс. километров.

Характеристики двигателя M20B20

Мощность, л.с.	122 — 129
Тип топлива	Бензин
Объем, см*3	1990
Максимальный крутящий момент, Нм (кгм) при об./мин.	160 (16) / 4000; 164 (17) / 4300; 170 (17) / 4000; 174 (18) / 4000
Расход топлива, л/100 км	9.6 — 10.3
Тип двигателя	Рядный, 6-цилиндровый
Выброс CO2, г/км	223
Диаметр цилиндра, мм	80
Количество клапанов на цилиндр	2
Максимальная мощность, л.с. (кВт) при об./мин.	122 (90) / 6000; 125 (92) / 5800; 129 (95) / 6000
Степень сжатия	8.8 — 9.8
Ход поршня, мм	66

Преимущества

В народе M20B20 получил название «Паук». Начал применяться в качестве аналога рядным четырехцилиндровым мотором. Стал основанием всего широкого семейства М20. Сверху на блоке цилиндров ГБЦ на 12 клапанов, имеет только один распредвал. Изначально использовалась головка 200, позже стали применять 731, характеризующуюся увеличенным диаметром для каналов. Гидрокомпенсаторов нет, клапаны требуют регулировки каждые 15 тыс. километров. ГРМ представлен в виде ремня, который требуется менять через каждые 50 тыс. километров. Если допустить обрыв будут гнуться клапана. Первые модификации мотора снабжались карбюратором. В 81 начали применять механический и электронный впрыск.

Недостатки

Выделяют следующие недостатки у M20B20.

Двигатель быстро перегревается, объясняется это неисправностью штатного охлаждения. Требуется удостовериться в отсутствии воздушных пробок, избавиться от грязи на радиаторе.
Пастели распредвала через 200 тыс. километров приходят в неисправность. Потребуется приобрести новую головку цилиндров.
При перегреве возникают трещины ГБЦ, также требует замены всей головки.

Владельцу M20B20 требуется отслеживать положение состояние ГРМ и своевременно его менять. Учитывая возраст двигателя, владельцу придется заниматься возрастными проблемами. Рекомендуется приобрести другую разновидность мотора.

Модификации

Существует несколько модификаций двигателя.

Изначально был мотор с карбюраторной системой. Выпускался до 1981 года. Имел мощность в 120 лошадиных сил при 6 тыс. оборотах, степень сжатия составляла 9,2 к 1.
С 1981 по 1987 году выпускалась версия, отличающаяся электронным впрыском L Jetronic. Имела мощность в 125 лошадиных сил со сжатием 9,8. Максимальный крутящий момент достигался при 4 тыс. оборотах – 170 Нм.
С 82 по 84 года выпускалась разновидность с механическим впрыском. Мощность мотора составляла 126 лошадиных сил, со сжатием 9,9.
С 85 по 91 год выпускалась версия M20B20 с непосредственным впрыском. Мощность составляла 129 лошадиных сил при 6 тыс. оборотах.
С 1987 года по 1992 выпускался M20B20, характеризующийся электронным непосредственным впрыском от Motronic. Сжатие 8,8 к 1. Максимальная мощность 129 лошадиных сил.

Чип — тюнинг

Чтобы увеличить мощность двигателя рекомендуется увеличить его объем. С этой целью требуется установить коленвал и шатуны от M20B23, установить другую прокладку ГБЦ и кольца. Таким образом удастся добиться мощности в 150 лошадиных сил. Также можно увеличить объем до 2,8 литра. Требуется расточить цилиндры до 84 миллиметров, приобрести коленвал от M52В28. Потребуется замена радиатора. Расточка цилиндров значительно уменьшит ресурс мотора, который не превышает 100 тыс. километров.

Также можно построить турбо на основе M20B20. Для этого требуется купить кит Garret T04E, который имеет турбоколлетор, интеркулер, пайпинг, даунпайп. Необходима замена шатунов со сжатием 8,5 к 1. После установки турбо пакета мощность составит около 370 лошадиных сил.
