Задумывались ли вы когда-нибудь, как работает сердце вашего автомобиля – двигатель? Более 80% современных поломок связаны с некорректной работой электронных систем. Ключевую роль в его работе играет система управления двигателем, а точнее, датчики, которые передают жизненно важную информацию. В этой статье я расскажу, как самостоятельно разобраться в настройке и ремонте этой системы, а также как правильно заменить датчики, чтобы ваш автомобиль работал как часы.
Принцип работы системы управления двигателем
Представь себе мозг автомобиля – это ЭБУ (электронный блок управления). Он получает информацию от различных датчиков, анализирует ее и принимает решения о работе двигателя. Основные компоненты системы включают в себя датчики, исполнительные механизмы (форсунки, катушки зажигания) и сам ЭБУ. Датчики собирают данные о температуре, давлении, положении коленвала и распредвала, а ЭБУ, основываясь на этих данных, регулирует подачу топлива и зажигание. Честно говоря, это довольно сложная система, но разобраться в ней вполне реально.
Основные датчики системы управления двигателем
Датчики – это глаза и уши ЭБУ. Они передают информацию о состоянии двигателя. Я удивлялась, сколько их существует! Давайте рассмотрим самые важные:
- Датчик положения коленвала (ДПКВ): Определяет положение коленчатого вала и скорость вращения двигателя.
- Датчик положения распредвала (ДПРВ): Определяет положение распределительного вала.
- Датчик температуры охлаждающей жидкости (ДТОЖ): Измеряет температуру охлаждающей жидкости.
- Датчик абсолютного давления (ДАД): Измеряет давление во впускном коллекторе.
- Датчик массового расхода воздуха (ДМРВ): Измеряет количество воздуха, поступающего в двигатель.
- Лямбда-зонд (датчик кислорода): Определяет содержание кислорода в выхлопных газах.
- Датчик детонации: Обнаруживает детонацию в цилиндрах.
- Датчик положения дроссельной заслонки (ДПДЗ): Определяет угол открытия дроссельной заслонки.
Кстати, для того чтобы датчик температуры охлаждающей жидкости правильно работал, его температура должна быть свыше 300°C. Он снабжен нагревательным прибором для быстрого прогрева после запуска двигателя. Сигнал от этого датчика используется ЭБУ для регулировки длительности открытия форсунок.
Таблица 1: Список датчиков с характеристиками
| Датчик | Функция | Тип | Диапазон измерений | Артикул (пример) |
|---|---|---|---|---|
| ДПКВ | Определение положения коленвала | Индуктивный/Холла | 0-12000 об/мин | 0261210001 |
| ДПРВ | Определение положения распредвала | Холла | 0-6000 об/мин | 0261210002 |
| ДТОЖ | Измерение температуры охлаждающей жидкости | Термистор | -40°C — +120°C | 0261210003 |
| ДАД | Измерение давления во впускном коллекторе | Пьезорезистивный | 0-100 кПа | 0261210004 |
| ДМРВ | Измерение массового расхода воздуха | Горячий провод | 0-150 г/с | 0261210005 |
Диагностика неисправностей системы управления двигателем
Выявление проблем – это первый шаг к ремонту. Существует несколько методов диагностики. Я тоже думала, что это очень сложно, но на самом деле все не так страшно. Можно использовать сканер для считывания кодов ошибок, мультиметр для проверки напряжения и сопротивления, а также визуальный осмотр проводки и разъемов. Важно помнить, что коды ошибок – это лишь подсказка, а не окончательный диагноз. Необходимо тщательно проверить все связанные компоненты.
Таблица 2: Коды ошибок и их расшифровка
| Код ошибки | Описание | Возможные причины | Решение |
|---|---|---|---|
| P0300 | Пропуски зажигания (множественные цилиндры) | Неисправные свечи зажигания, катушки зажигания, форсунки | Заменить свечи, катушки, форсунки |
| P0171 | Смесь слишком бедная (банк 1) | Подсос воздуха, неисправный ДМРВ, неисправная лямбда-зонд | Проверить на подсос воздуха, заменить ДМРВ, лямбда-зонд |
| P0102 | Неисправность ДМРВ | Загрязненный ДМРВ, обрыв проводки | Очистить или заменить ДМРВ, проверить проводку |
| P0325 | Неисправность датчика детонации | Обрыв проводки, неисправный датчик | Проверить проводку, заменить датчик |
| P0500 | Неисправность датчика скорости вращения коленвала | Обрыв проводки, неисправный датчик | Проверить проводку, заменить датчик |
Замена датчиков системы управления двигателем
Замена датчика – это не такая уж и сложная задача, если следовать пошаговой инструкции. Сначала необходимо отключить аккумулятор. Затем отсоединить разъем датчика и открутить крепежные элементы. Установить новый датчик в обратном порядке. Важно убедиться, что датчик правильно установлен и надежно закреплен. После замены необходимо сбросить ошибки из ЭБУ с помощью сканера.
Пошаговая инструкция по замене датчика температуры охлаждающей жидкости:
- Отключите отрицательную клемму аккумулятора.
- Слейте охлаждающую жидкость из системы охлаждения.
- Отсоедините разъем датчика температуры.
- Открутите датчик температуры от блока двигателя.
- Установите новый датчик температуры с новой уплотнительной прокладкой.
- Затяните датчик температуры с усилием, указанным в руководстве по ремонту.
- Подсоедините разъем датчика температуры.
- Залейте охлаждающую жидкость в систему охлаждения.
- Подключите отрицательную клемму аккумулятора.
- Сбросьте ошибки из ЭБУ с помощью сканера.
Настройка системы управления двигателем
После замены датчиков может потребоваться настройка системы управления двигателем. Это включает в себя регулировку датчиков и параметров ЭБУ. Настройка может выполняться с помощью сканера или диагностического оборудования. Важно помнить, что неправильная настройка может привести к ухудшению работы двигателя и увеличению расхода топлива. Слушай, это требует определенных знаний и опыта.
Таблица 3: Сравнение стоимости ремонта в сервисе и своими руками
| Вид работ | Стоимость в сервисе (примерно) | Стоимость своими руками (примерно) |
|---|---|---|
| Диагностика | 1500-3000 руб. | 500-1000 руб. (стоимость сканера) |
| Замена датчика температуры | 2000-4000 руб. | 500-1500 руб. (стоимость датчика) |
| Замена ДМРВ | 3000-6000 руб. | 1500-3000 руб. (стоимость ДМРВ) |
| Настройка ЭБУ | 5000-10000 руб. | Бесплатно (при наличии знаний и оборудования) |
| Замена датчика коленвала | 2500-5000 руб. | 800-2000 руб. (стоимость датчика) |
Распространенные проблемы и их решения
Неисправности системы управления двигателем могут проявляться по-разному. Например, двигатель может работать нестабильно, терять мощность, увеличивать расход топлива или глохнуть. Вот некоторые распространенные проблемы и способы их устранения:
- Пропуски зажигания: Проверить свечи зажигания, катушки зажигания, форсунки.
- Нестабильный холостой ход: Проверить ДПДЗ, ДМРВ, систему вентиляции картерных газов.
- Увеличенный расход топлива: Проверить лямбда-зонд, ДМРВ, форсунки.
- Двигатель глохнет: Проверить ДПКВ, ДПРВ, топливный насос.
- Ошибка P0300: Проверить все цилиндры на пропуски зажигания.
- Ошибка P0171: Проверить на подсос воздуха, лямбда-зонд.
- Ошибка P0102: Очистить или заменить ДМРВ.

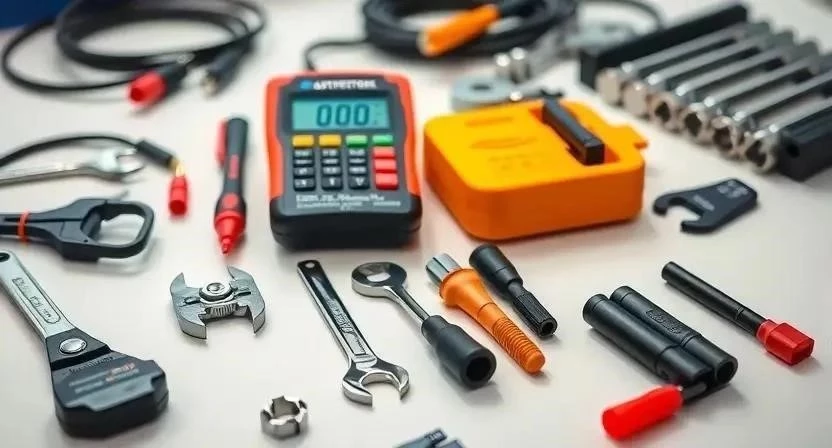

Необходимые инструменты и материалы
Для ремонта системы управления двигателем вам понадобятся следующие инструменты и материалы:
- Сканер для считывания кодов ошибок
- Мультиметр для проверки напряжения и сопротивления
- Набор ключей и головок
- Отвертки
- Плоскогубцы
- Диагностическая лампа
- Новые датчики
- Новые свечи зажигания
- Охлаждающая жидкость
- Тормозная жидкость
- Смазка
Меры безопасности при ремонте
При ремонте системы управления двигателем необходимо соблюдать меры безопасности. Отключите аккумулятор перед началом работ. Не работайте с электрическими компонентами при включенном зажигании. Используйте защитные очки и перчатки. Будьте осторожны при работе с топливом и охлаждающей жидкостью.
FAQ
Вопрос: Как часто нужно менять датчики?
Ответ: Срок службы датчиков зависит от их типа и условий эксплуатации. В среднем, датчики необходимо менять каждые 50-100 тысяч километров пробега.
Вопрос: Можно ли использовать неоригинальные датчики?
Ответ: Использование неоригинальных датчиков может привести к ухудшению работы двигателя и увеличению расхода топлива. Рекомендуется использовать оригинальные или качественные аналоги.
Вопрос: Что делать, если сканер не видит ЭБУ?
Ответ: Проверить предохранители, проводку и разъемы ЭБУ. Возможно, ЭБУ вышел из строя.
Вопрос: Как правильно сбросить ошибки из ЭБУ?
Ответ: Сброс ошибок выполняется с помощью сканера. После сброса ошибок необходимо проверить, не появились ли они снова.
Таблица 4: Мифы и правда
| Миф | Правда |
|---|---|
| Замена датчика решит все проблемы. | Замена датчика может решить проблему, но необходимо провести диагностику для выявления причины неисправности. |
| Сканер покажет точную причину неисправности. | Сканер покажет код ошибки, который является лишь подсказкой. |
| Неоригинальные датчики ничем не отличаются от оригинальных. | Неоригинальные датчики могут иметь другое качество и срок службы. |
| Ремонт системы управления двигателем слишком сложен для самостоятельного выполнения. | Ремонт системы управления двигателем требует определенных знаний и навыков, но вполне выполним своими руками. |
| Настройка ЭБУ не нужна после замены датчиков. | Настройка ЭБУ может потребоваться после замены датчиков для обеспечения оптимальной работы двигателя. |
