Общий взгляд на двигатель Д144

Д144 — компактный дизельный двигатель производства Владимирского моторо-тракторного завода (ВМТЗ, входит в состав концерна «Тракторные заводы»), используемый в качестве силового агрегата на тракторах малых тяговых классов, дорожной и специальной технике, а также на различных автономных установках. Мотор выпускается во множестве модификаций, что обеспечивает его универсальность и самые широкие возможности применения.

Д144 — рядный четырехцилиндровый дизельный двигатель с вертикальным расположением цилиндров. Одна из главных особенностей мотора — воздушное охлаждение, благодаря чему удалось значительно снизить массу и упростить конструкцию агрегата (воздушное охлаждение делает ненужной водяную рубашку в блоке цилиндров и в ГБЦ, водяной насос, систему трубопроводов и датчики, что и делает мотор значительно легче и проще).

Интересно отметить, что мотор спроектирован согласно концепциям и принципам, которых конструкторы придерживались лет 40-50 назад, однако именно это позволило создать очень простой и неприхотливый мотор. С другой стороны, нельзя сказать, что Д144 устарел, напротив — в нем используется ряд современных решений и технологий, что вкупе с традиционными решениями и наделяет мотор его характеристиками и качествами.

Двигатель при своей массе (от 375 до 410 кг в зависимости от модификации) и компактных размерах имеет достаточную для решения очень многих задач мощность, отличается надежностью, экономичностью, низкими затратами на обслуживание и ремонт, и способен работать практически в любых условиях. Это обеспечило популярность мотора и его широкое применение в различной технике.

Система питания

Система питания дизеля состоит из топливного насоса, форсунок, трубопроводов низкого и высокого давления, воздухоочистителя, впускного и выпускного коллекторов, топливных фильтров грубой и тонкой очистки дизтоплива и топливного бака, стоящего на тракторе.

Турбокомпрессора дизеле Д-242 нет.

Топливный насос приводится в действие от коленчатого вала двигателя через распределительные шестерни. Он имеет всережимный регулятор и подкачивающий насос поршневого типа, 2 рычага управления.

В регуляторе насоса имеются корректор подачи дизтоплива, автоматический обогатитель топливоподачи (на пусковых оборотах). Насос подкачивающий стоит на корпусе насоса высокого давления и приводится в действие эксцентриком кулачкового вала.

Рабочие детали топливных насосов смазываются проточным маслом, которое поступает из системы смазки мотора через специальное отверстие в корпус насоса.

Форсунки производят впрыскивание дизтоплива в цилиндры двигателя. Ими обеспечивается необходимый распыл дизтоплива, ограничивается начало и конец подачи. На дизеле Д-242 применяются форсунки с 5-тидырчатым распылителем закрытого

Фильтр грубой очистки дизтоплива выполняет предварительную очистку горючего от механических примесей и воды. Состоит он из корпуса, отражателя с сеткой, рассеивателя, стакана с успокоителем.

Фильтр тонкой очистки дизтоплива производит окончательную очистку горючего. Он оснащён сменным бумажным элементом.

Дизельное топливо, проходя через шторы бумажного фильтроэлемента, очищается от механических примесей. В нижней части корпуса фильтра имеется отверстие с пробкой для слива отстоя.

Для удаления воздуха из системы питания на крышке фильтра предусмотрена особая пробка.

Особенности использования

Производитель настоятельно рекомендует ознакомиться с инструкцией, которая содержит детальное описание работы всех систем, прежде, чем приступить к эксплуатации трактора ЛТЗ. Отличные технические характеристики позволяют использовать трактор продолжительное время между проведениями обслуживаний. В качестве смазки для мотора применяют синтетическое или полусинтетическое масло. Обязательно должно быть указано на этикетке, что его применяют для дизельных моторов. При этом учитывается сезонность использования.

Перед первым использованием проводится обкатка. Использование трактора в щадящем режиме позволяет всем деталям притереться и смазаться в достаточной степени. По времени обкатка занимает около 50 часов и в течении этого периода нельзя использовать трактор на полной мощности или с навесным оборудованием. По завершению обкатки масло в моторе и трансмиссии слить и заменить на новое.

Через каждый 70-100 часов работы желательно проводить профилактику трактора, очищая его от пыли, грязи и масляных подтеков. Перед установкой на длительный период, в течении которого машина не будет использоваться, проводится подготовка. Необходимо слить все масло и топливо, трактор помыть и высушить. После полного высыхания детали нужно протереть промасленной тряпкой.

Описание

Экономичность и надежность двигателя Д 144 достигается за счёт использования воздушного охлаждения и современных технологий от ведущих производителей дизельных двигателей для спецтехники. Владимирский моторо-тракторный завод, который изготавливает эти силовые агрегаты, предлагает несколько исполнений, в том числе для северного использования, когда допускается работа техники в экстремально низких температурах.

По своим эксплуатационным и техническим характеристикам мотор Д 144 конкурентоспособен среди аналогичных силовых агрегатов, как на отечественном рынке, так и среди лучших мировых аналогов.

Масса силового агрегата в зависимости от его модификации и используемого навесного оборудования может колебаться от 375 до 410 килограмм. Эксплуатационная мощность этого силового дизельного агрегата составляет 60 лошадиных сил при 2000 оборотах в минуту. Цилиндры мотора располагаются в ряд, а суммарный рабочий объём составляет 4,15 литра.

Особенностью этого четырехцилиндрового мотора является наличие свободного впуска и воздушного охлаждения. Последние позволяют существенно упростить конструкцию силового агрегата, что положительно сказывается на надежности техники и простоте сервисного обслуживания.

Использование современных технологий позволяет улучшить эксплуатационные характеристики, а сам мотор может с легкостью эксплуатироваться в экстремально тяжёлых условиях. Двигатель предназначен для работы в условиях ограниченного воздухообмена. При этом исключается перегрев силового агрегата, что предупреждает серьезные поломки мотора.

История создания

История трактора ЛТЗ-60 началась на Липецком тракторном заводе (ЛТЗ), созданном в 1943 г. на базе производственных мощностей крупного промышленного предприятия «Станкострой». В это же время рядом стал организовываться небольшой рабочий поселок, получивший название «Тракторный». Первым на ЛТЗ был выпущен гусеничный трактор «Кировец-35», имеющий бензиновый двигатель. Колесные модификации этой тяжелой техники начали выпускаться на предприятии с 1957 г.

За время работы Липецкого тракторного завода с его конвейера сошло много разных моделей тракторов. В основном это были полноприводные модификации. Уже в 1970 г. ЛТЗ изготовил более полумиллиона тракторов. Больше всего на заводе было выпущено тракторов Т-40, производство которых длилось с 1961 по 1995 г. В этот период предприятие изготовило для народного хозяйства порядка 1196 тыс. различных модификаций Т-40.
Полноприводный трактор ЛТЗ-60, пришедший на смену морально устаревшему Т-40, начал выпускаться в 1991 г.

К сожалению, в 2004 г., после признания ЛТЗ банкротом, на базе предприятия была организована новая компания «Липецкий трактор», входящая в состав российского машиностроительного концерна «Тракторные заводы». В 2006 г. компания вошла в состав ОАО «Агромашхолдинг», а концерн остался ее партнером.

В 2009 г. работа машиностроительных и сборочных цехов была прекращена, функционировали только некоторые вспомогательные производства. Многие заводские здания были снесены, а пустующие сдавались в аренду.

В настоящее время компания «Липецкий трактор» в партнерстве с концерном «Тракторные заводы», Волгоградским тракторным заводом и Чебоксарским агрегатным заводом, производящим запчасти для тракторов, начала выпуск тракторной и погрузочной техники. Выпускается на предприятии и модернизированная модель универсального пропашного трактора под маркой ЛТЗ-60АБ. Это говорит о том, что появилась надежда на возрождение производства.

Модельный ряд ЛТЗ

Широкий ряд моделей, представленный Липецким заводом, состоит не только из современных тракторов, но и выпущенных в далеких 90-х. Надо отметить, что благодаря отличной ремонтопригодности и доступности запчастей, вторичный рынок может предложить покупателям широкий выбор техники в отличном состоянии.

Все модели тракторов перечислить сложно, потому как время существования завода, их было выпущено много. Но ниже перечислены наиболее удачные:

ЛТЗ 60 – Общий вес составляет 3,8 т, позволяя перевозить грузы, осуществлять обработку больших площадей и выполнять различные сельхоз работы. Мощность двигателя 60 л.с., расход топлива 9 л/ч, а максимальная скорость, которую может развивать трактор, составляет 30 км/ч. Благодаря ВОМ может работать погрузчиком, экскаватором и транспортировать грузы.

Модификации ЛТЗ Т-50А и ЛТЗ Т-50Б были гусеничными и предназначались для работ в садах, виноградниках и теплицах.

ЛТЗ 55 – улучшенная модификация от ЛТЗ-50 имеет мотор с мощностью 50 л.с.и потребляет всего 2,5 л/ч дизельного топлива. Может использоваться как экскаватор, погрузчик, уборщик и т.д.

ЛТЗ 145 – общая масса колесного трактора 4,7 т. Это была стартовая модификация, которую впоследствии усовершенствовали для выполнения работ в узких областях.

УЛТЗ-150к – одна из самых востребованных колесных машин среди новинок, так как особенность конструкции позволяет при развороте совершать малый радиус. Вес трактора 5,6 т.

ЛТЗ 155 – поддерживает широкий ряд навесного оборудования, впрочем, как и все современные модели Липецкого завода. Эффективен в эксплуатации на больших площадях, так как имеет большой моторесурс и мощность двигателя 150 л.с. Трактор также является модернизированной новинкой, так как сочетает в себе ходоуменьшитель, наличие ВОМ, трехточечное сцепное устройство.

Модификации трактора ЛТЗ-55

Наряду с базовой, заднеприводной моделью, липецкий завод успел выпустить ещё несколько модификаций своего нового трактора:

ЛТЗ-55А – полноприводной вариант трактора, со всеми четырьмя ведущими колёсами;
ЛТЗ-55Н – модель с пониженным клиренсом, для работы на склонах;
ЛТЗ-55АН – трактор с пониженным клиренсом и полным приводом «в одном флаконе»;
ЛТЗ-55АЛ – модель с пониженным уровнем давления на грунт.

Полноприводная модификация липецкого трактора

Кроме того, предполагалось наладить серийный выпуск данных тракторов открытого типа, без кабины, специально для работы на хлопководческих, чайных и т.п. плантациях. Такие, «кабриолетные» трактора ЛТЗ-55 собирались поставлять в республики Средней Азии и южные страны – союзницы СССР.

Начало эксплуатации

Перед началом работ следует проверить комплектность и техническую исправность трактора ЛТЗ-60. Проверьте, чтобы шины были без сквозных трещин и разрывов. Должно использоваться только исправное электрооборудование, исключающее искрообразование и утечку тока, в особенности в местах возможного попадания на него топлива или масла.

Проверьте, хорошо ли закреплен аккумулятор и нет ли подтекания электролита. Рулевое колесо должно иметь люфт не более 25° и поворачиваться плавно, а гидронасос при этом должен быть включен. Муфта сцепления должна работать без пробуксовки плавно включаться и полностью выключаться. Проверьте исправность замков дверей и обязательно положите на пол кабины резиновый коврик. Топливная и масляная системы должны быть герметичны. Следует также проверить надежность работы стеклоочистителя.

Перед запуском двигателя убедитесь, что все управляющие рычаги трактора ЛТЗ-60 находятся в нейтральном положении. Прежде чем начать движение, посмотрите, нет ли рядом людей, находящихся в небезопасной близости от траектории движения трактора.
Во время работы обязательно следите за показаниями контрольно-измерительных приборов, и не допускайте перегрузок и дымления двигателя. Рычаг переключения передач должен перемещаться в нужное положение без усилий, муфта сцепления при этом должна быть выключена.

Ни в коем случае не осуществляйте резкое торможение во время езды по скользкой дороге. При агрегатировании с трактором прицепа обязательно проверьте работу его тормозной системы. Прицепы нельзя использовать для перевозки людей.

Особенностью ЛТЗ-60 является то, что новый трактор не требует обкатки, что дает возможность изначально давать ему полную нагрузку.

Мощь, скорость, универсальность

Базовая модель Т-40 представляла собой универсальный колесный трактор класса 0,9 т для работ на повышенных скоростях. Трактор оснащен четырехцилиндровым дизелем Д-37М с воздушным охлаждением и запуском от электростартера. Сгорание топлива происходит в камере, расположенной в днище поршня, что обеспечивает высокую экономичность работы двигателя.

Механическая восьмискоростная коробка передач имеет реверс, что позволяет двигаться трактору вперед и назад на всех передачах. Для безопасности работы в агрегате с прицепом в кабине с правой стороны установлен рычаг ручного действия на привод тормозов прицепа.

Колеса трактора оборудованы пневматическими шинами низкого давления размером 11-38″. При работе в узких междурядьях ставят шины размером 8,25-40″ или 9-42″. Размер передних колес – 6,5-16″. Для уменьшения буксирования ведущих колес при работе на влажных и легких почвах, а также при работе с навесными орудиями, требующими большого тягового усилия (пахота, глубокое рыхление и др.), используют механический догружатель ведущих колес. Колея задних и передних колес, а также дорожный просвет регулируются, что позволяет применять трактор во всех стандартных междурядьях низкостебельных и высокостебельных культур.

В рулевом механизме установлен гидравлический усилитель, облегчающий управление и обеспечивающий прямолинейность хода трактора и хорошую маневренность. Продольные брусья полурамы и передний брус имеют стандартную систему отверстий для присоединения косилок, жаток и других сельскохозяйственных машин. Гидрофицированный прицепной крюк позволяет трактористу, не выходя из кабины, прицеплять к трактору одноосные транспортные тележки.

Т-40 агрегатируется с теми же сельскохозяйственными машинами, с которыми работают тракторы ДТ-24 и Т-28, и с большинством сельскохозяйственных машин, предназначенных для работ с тракторами типа «Беларус».

Преимущества и недостатки

С момента выпуска этого трактора прошло довольно много времени и, учитывая то, что его по сей день активно используют, первое его достоинство – это выносливость. Мотор Д-144 имеет несколько ключевых плюсов: генератор выдаёт трёхфазный ток, который не требует дополнительного выпрямителя, но используется реле-регулятор. Одноплунжерный насос обеспечивает экономию топлива в сравнении с похожими моделями.

Среди минусов трактора можно отметить следующее:

Стальной выпускной коллектор, который со временем начинает прогорать и пропускать дым;
Для регулировки топливного насоса нужен специальный ключ, без которого подобраться к ней очень затруднительно;
Расход масла таков, что с перерывам в 2-3 месяца необходимо его доливать;
Масло часто продавливает через сальник коленчатого вала.

Технические характеристики Д-242 в цифрах

Число цилиндров – 4.
Порядок работы цилиндров: 1 — З — 4 – 2.
Диаметр цилиндра – 110 мм.
Ход поршня – 125 мм.
Степень сжатия (расчётная) – 16.
Мощность номинальная полезная по SAE J1349 – 44,1 кВТ (60 л.с.)
Номинальная частота вращения: 1800 мин-1.
Максимальная частота вращения холостого хода, ограничиваемая регулятором – не более 1950 мин-1.
Минимальная устойчивая частота вращения холостого хода – не более 600 мин-1.
Допуск на мощность: +З,7 кВт (+5,0 л. с.)
Направление вращения коленчатого вала дизеля по ГОСТ 228З6-77 – правое (по часовой стрелке).
Максимальный крутящий момент (расчетный по ГОСТ 185О9-88 с учетом номинального коэффициента запаса крутящего момента) – 278 Н.м.
Частота вращения при максимальном значении крутящего момента, не менее 1400 мин-1.
Удельный расход топлива на режиме номинальной мощности: 226,0 г/кВт.ч; на режиме эксплуатационной мощности: 235,0 г/кВт.ч.
Общий расход масла с учетом замены за весь гарантийный срок работы – не более 1,1% к расходу дизтоплива.
Давление масла в главной магистрали системы смазки двигателя при температуре 85-95 градусов: при номинальной частоте вращения – 0,25- 0,35 МПа, при минимальной частоте вращения холостого хода – не менее 0,08 МПа.
Масса дизеля сухого с вентилятором, генератором, воздухоочистителем, без муфты сцепления – 430 кг / 490 кг.

Дизельный двигатель Д-242 – это надёжный и неприхотливый силовой агрегат, предназначенный специально для использования в отечественных условиях. Он широко используется на минских тракторах и погрузчиках, а также тверских экскаваторах. Простота обслуживания и низкая стоимость запчастей – тоже немаловажные отличительные особенности ММЗ Д-242.

Как открутить шкив коленвала?

Снятие шкива. Откручиваем гайку

Шкив может закрепляться на конце коленвала посредством силового болта или гайки. Гайка встречается у большинства заднеприводных машин. У неё могут быть специальные выступы для зацепления с ручкой «кривого стартера», так называемый «храповик». Для срыва гайки мастера на СТО применяют торцовый ключ на 36 или 38 с приваренной длинной ручкой и фиксирующее приспособление, надеваемое на шкив. А как открутить шкив коленвала,

закрепленный гайкой, в домашних условиях? Для этого можно поступить следующим образом:

поставить машину на «яму» или эстакаду;
включить 4-ю передачу, чтобы исключить проворачивание коленчатого вала при откручивании гайки;
поднять ручку стояночного тормоза вверх до упора, чтобы исключить проворачивание колёс и продвижение автомобиля;
обстучать деревянным молотком грани крепёжной гайки;
используя торцовый ключ по размеру гайки и удлинитель ручки в виде металлической трубы, попытаться резким движением против часовой стрелки сдвинуть гайку с прикипевшего положения.

Видео: Как открутить гайку на шкиве колевала и заменить сальник

В случае успеха можно, изменяя положение головки ключа, постепенно выкрутить гайку до конца. Если эта попытка оказалась безуспешной, то можно применить следующий метод:

поставить ручку коробки передач в нейтральное положение;
снять колпачки со свеч зажигания, чтобы исключить искрообразование и запуск двигателя;
накинуть головку ключа на гайку и упереть конец рычага в землю или лонжерон так, чтобы шкив не мог провернуться вправо;
кратковременным включением зажигания придать коленвалу импульс вращения. Обычно одна или две попытки запуска помогают гайке сойти с места, и далее она легко откручивается ключом.

У большинства переднеприводных машин шкив закрепляется болтом. Перед тем как снять шкив коленвала,

затянутый болтом, следует выполнить следующие операции:

приподнять правую часть машины спереди и установить её на козелок или пенёк, демонтировать колесо;
убрать блок воздушного фильтра, защитный кожух, ослабить и удалить приводной ремень электрогенератора, устранить все детали, которые препятствуют свободному доступу к шкиву;
чтобы застопорить коленчатый вал, нужно снять заглушку в картере сцепления и вставить в отверстие монтировку, уперев его в зубья маховика;
накинув на болт головку ключа, с помощью удлинителя рычага приложить несколько резких усилий в направлении левого вращения, чтобы сорвать болт с начального положения. В основном попытки завершаются успешно. При неудаче можно попробовать метод, приведенный выше для откручивания гайки, с кратковременным запуском стартера.

Читать дальше: Система охлаждения патриот 409

Следует иметь в виду и опыт простого народа, который позволяет снизить сцепление гайки и болта со шкивом. Если заранее смазать болт или гайку уксусной эссенцией, тормозной жидкостью или смазкой типа WD, то они откручиваются легче. Здесь находится информация о том где находится и как проверить датчик коленвала.

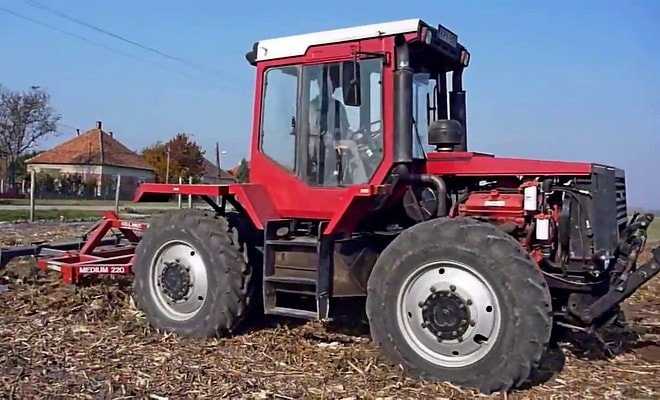

ЛТЗ-155

Устройство трактора базируется на интегральной схеме, представляющей собой комбинацию различных агрегатов. Конструкция состоит из трех модулей — энергетического, управляющего и технологического. В состав первого модуля входит силовой агрегат, узлы трансмиссии (кроме заднего моста), гидравлическая передняя навеска и вал привода навесного оборудования. Управляющий модуль представляет собой кабину с органами управления. Модуль может разворачиваться на 180°. Последний модуль включает в себя задний мост и заднюю навеску.

Рулевое управление гидравлического типа, все колеса поворотные. Колеса могут поворачиваться совместно или по одному в разные стороны, обеспечивая малый радиус поворота. Колеса имеют одинаковый диаметр.

Технические характеристики машины ранних версий обеспечивались дизельным двигателем СМД-25 мощностью 150 л. с. Позднее стал применяться 150-сильный мотор Д-442, который имеет рабочий объем 7430 см³. Коробка передач механическая, с возможностью выбора передач без разрыва потока мощности. По заказу мог устанавливаться ходоуменьшитель. Коробка укомплектована 4 валами для привода внешних агрегатов. Валы выведены вперед, вбок и назад. Все валы рассчитаны на работу на 2 частотах вращения.

Выпуск машины прекратился в Липецке в начале 2000-х годов. Производство трактора под обозначением РТ-М160 велось в небольших объемах в Нижнем Тагиле.

Рождение легенды

Создавался Липецкий Тракторный Завод в военное время в 1943 году, на основе уцелевших цехов завода «Станкострой».

По заданию Государственного оборонного комитета, ставилась цель, создание сельскохозяйственного гусеничного пропашного трактора средней мощности. Для нужд завода в срочном порядке были отозваны с фронта технологи, инженеры, конструктора и рабочие необходимых специальностей.

Первым детищем завода стал трактор КД-35, первые серийные модели которого поступили в совхозы страны уже к концу 1944 г. Различных модификаций этой машины до начала 60-х годов было выпущено 113600 штук, после чего завод перешел на производство колесных тракторов.

Работы над первыми колесными тракторами начались в 1956 г., это были самоходные шасси с двубрусной рамой и задним расположением силовой установки. Но настоящим предшественником нашего героя стал Т-25 (не путать с Владимировцем) разработанный в 1958 и пошедший в серию в 1960 под обозначением Т-30 и следом в этом же году Т-35 с более мощным двигателем.

Массовое же производство началось с универсально – пропашного трактора Т-40 выпущенного в 1961 г.

«Сороковка» вобрала в себя весь приведущий опыт и очень быстро стала настоящим бестселлером советского тракторостроения! В целом за период с 1961–1995 тракторов Т-40 и его модификаций было выпущено больше миллиона!Испытания, проведенные в 1970 г. показали, что эта машина показала себя как одна из лучших по надежности в СССР, а также завоевала золотые медали на европейских выставках с 1966 по 1970 г. проходивших в Маркклееберге и Лейпциге.

Тракторы со сварочной установкой САТ-400, САТ-400-01 и САТ-400-02

Трактор со сварочной установкой САТ-400, трактор со сварочной установкой и бульдозерным отвалом САТ-400-01, трактор со сварочной установкой и погрузчиком фронтальным САТ-400-02
на базе трактора ЛТЗ-60АБ-10 оборудованы сварочной установкой, предназначен для проведения сварочных работ в полевых условиях.
Представляет собой смонтированный на трактор сварочный трансформатор, работающий от заднего вала отбора мощности.

Эффективность тракторов ОАО Липецкий тракторный завод проверена многочисленными испытаниями и успешной работой в России, Ближнего и Дальнего зарубежья.

Покупка нового и подержанного трактора

Цена на трактор определяется несколькими факторами. На стоимость оказывает влияние: новизна техники, технический вид; модификация. Покупка новой спецтехники обойдется примерно в 1,3 млн. руб. Неплохим вариантом будет купить трактор ЛТЗ-60 бывший в употреблении, это позволит сэкономить деньги. Стоимость такого трактора доходит до 250 тыс. руб.

Обслуживание трактора ЛТЗ-60

Техобслуживание трактора не доставит трудностей. Механизмы, которые использовались во время производства, имеют большой прочностной запас и идеально подготовлены к работе в трудных условиях. Прогрессивный подход при производстве дал возможность сократить динамические нагрузки на отдельные элементы техники, а это увеличило срок эксплуатации. Капотный тип кузова делает доступ к двигателю очень удобным, что облегчает техобслуживание. При регулярном техосмотре и проверке уровня жидкостей в элементах механизмов без серьезных ремонтов трактор способен прослужить долгий период.
