Двигатель смд 22 на зил 131 расход топлива на 100 км

Регулировка клапанов в двигателе СМД-60/62

Регулировка клапанов двигателя СМД-60 (трактора Т-150): сначала устанавливается поршень 1 цилиндра в ВМТ на ходе сжатия. Вращая коленчатый вал при снятых колпаках головок цилиндров, необходимо следить за движением клапанов первого цилиндра; после того как выпускной клапан, а затем впускной откроются, нажимают на указатель ВМТ, находящийся с правой стороны на картере маховика, и продолжают вращать коленчатый вал, пока стержень указателя попадет в лунку на маховике. Коленчатый вал прокручивают при помощи дублирующего механизма пуска. Снимают лючок на картере маховика, находящийся с правой стороны под топливным фильтром грубой очистки, и под болт устанавливают стрелку, совместив ее конец с риской на маховике, обозначенной «ВМТ». Освободив стержень указателя ВМТ (под действием пружины он возвращается в первоначальное положение), продолжают поворачивать коленчатый вал по часовой стрелке (примерно на 45°) до совмещения конца стрелки с риской на маховике, отмеченной цифрами «1» и «4».

Щупом проверяют зазор между бойком коромысел и торцом клапанов первого и четвертого цилиндров. Зазор регулируют следующим образом: отпускают ключом контргайку и отверткой устанавливают регулировочный винт в положение требуемой величины зазора; щуп должен плотно входить в зазор. После затяжки контргайки проверяют (рукой) плавность вращения штанги и величину зазора (щупом). Провернув коленчатый вал на 240° в том же направлении до совпадения метки с цифрами «2» и «5» с концом стрелки, аналогично регулируют зазоры в клапанах второго и пятого цилиндров. Затем, провернув коленчатый вал еще на 240° до совпадения стрелки и метки с цифрами «3» и «6», регулируют зазоры в клапанах третьего и шестого цилиндров. Следует иметь в виду, что при повороте коленчатого вала от метки «1»—«4» к метке «2»—«5» пропускается метка «3»— «6». Это положение метки «3»—«6» соответствует расположению поршней третьего и шестого цилиндров вблизи ВМТ на такте выпуска, где имеется перекрытие фаз клапанов. Регулировать зазоры в этом положении нельзя. После регулировки клапанов колпаки устанавливают на место. При этом необходимо следить за правильностью установки резиновой прокладки, а также не следует перетягивать гайки крепления колпаков, чтобы избежать появления течи масла из-под колпака. На двигателях СМД-60 выпуска 1971—1972 гг. метки на маховике расположены с учетом порядка работы цилиндров 1—4—2— 5—3—6 (рис. 40). Зазоры в клапанах регулируются по каждому цилиндру отдельно: в положении ВМТ — в клапанах первого цилиндра, потом проворачивается коленчатый вал до совмещения конца стрелки с меткой «4» и регулируются зазоры в клапанах четвертого цилиндра и затем последовательно в 2—5—3—6 цилиндрах.

Система смазки

Система смазки непрерывно подаёт масло в процессе работы мотора ко всем трущимся поверхностям его деталей. Система смазки у силового агрегата комбинированная. К подшипникам коленчатого и распределительного валов, к промежуточной шестерне распределительного механизма, шестерне привода топливного насоса, к коромыслам клапанов масло подаётся под давлением. А прочие детали смазываются разбрызгиванием.

Масло заливается в поддон блок-картера через заливную горловину с фильтрующей сеткой, а сливается – через отверстие в поддоне, в котором имеется для этого пробка. Контролируется уровень масла маслоизмерительным стержнем.

Насосом масло засасывается из поддона и подаётся через нагнетательный трубопровод и каналы в блок-картере к фильтру – центрифуге полнопоточной. Там часть масла используется для реактивного привода центрифуги, сливаясь затем в поддон, а остальное – подвергается центробежной очистке.

Очищенное масло после охлаждения в радиаторе идёт в главную магистраль, которая проложена вдоль блок-картера. По поперечным каналам в блок-картере масло подается в коренные подшипники коленчатого вала. К шатунным шейкам масло подводится от коренных подшипников через наклонные отверстия в коленчатом валу. Масло, идущее к шатунным подшипникам, проходит дополнительную центробежную очистку в полостях шатунных шеек. От коренных подшипников часть масла также отводится по сверлениям в блоке к подшипникам распределительного вала.

Клапанный механизм смазывался маслом, идущим от задней опоры распредвала по вертикальным каналам в блок-картере и головке цилиндров. Масло подавалось пульсирующим потоком, когда совпадали наклонное отверстие в шейке распредвала с отверстием, подводящим масло к опоре, и вертикальным отверстием в блок-картере.

От вертикального отверстия в головке цилиндров масло по трубке подавалось во внутреннюю полость валиков коромысел и через отверстия в валиках – ко втулкам коромысел. Трущиеся поверхности клапанного механизма смазывались маслом, которое вытекало из подшипников коромысел. Масло из клапанной коробки сливалось в блок-картер через отверстия под штанги толкателей в головке цилиндров и в блок-картере. Масло при сливе попадало во внутреннюю полость толкателей и через отверстия в донышках толкателей смазывало кулачки распредвала.

Из магистрального канала по трубке, что закреплена в картере шестерён, сверлениям в этом картере и установочном фланце топливного насоса масло поступало к подшипнику шестерни топливного насоса.

К подшипнику промежуточной шестерни смазка подводилась от поперечного канала блок-картера, соединяющего главную масломагистраль с передним коренным подшипником коленвала, через кольцевую канавку и отверстия в оси промежуточной шестерни.

Зубья распределительных шестерён смазывались маслом, поступающим из З-х радиальных отверстий оси через сверление в промежуточной шестерне, а также маслом, вытекающим из переднего подшипника распредвала, подшипников промежуточной шестерни и шестерни привода топливного насоса. Кроме того, на зубья попадало масло, которое разбрызгивала шестерня привода маслонасоса.

Дизельный двигатель СМД-22/22А, описание, технические характеристики, цена

ООО «СибКранСервис» осуществляет продажу дизельных двигателей и их комплектующих узлов для модельного ряда СМД-14, СМД-18Н; СМД-22, А-01; ЯМЗ-236М2 применяемые ООО «Юргинским машиностроительным заводом» для производства грузоподъемной техники.

Двигатели дизельные СМД отличаются компактностью, экономичностью, небольшим весом, лёгкостью в переналадке (можно менять мощность устройства). Всё это обеспечило данным элементам, предназначенным в основном для с/х техники большую популярность в странах СНГ. Моторы оборудуются гидронасосами с высоким давлением для того, чтобы обслуживалась гидросистема. При их монтаже на сельскохозяйственные машины, они дополняются современными искрогасителями. Устройства оборудованы топливными фильтрами, совершающими тонкую очистку, которые время от времени промываются без необходимости разборки устройства, что облегчает обслуживание.

Цена двигателя СМД-14 первой комплектации: 260 000 рублей (без сцепления, без пускового редуктора, без ПД-10, без стартера, без приборов систем охлаждения)

Цена двигателя СМД-14 второй комплектации: 282 000 рублей (без сцепления,без ПД 10, без стартера, без приборов систем охлаждения, без генератора)

Цена двигателя СМД-14 третьей комплектации: 340 000 рублей (муфта привода гидротрансформатора, пусковой редуктор, ПД10, стартер, приборы системы охлаждения, генератор)

Технические характеристики дизельного двигателя СМД-14:

номинальная мощность составляет 58,8 кВт;
номинальная частота вращения – 1800об/мин;
удельный расход топлива при номинальной мощности – 218г/кВт.ч;
максимальная частота вращения холостого хода – 1900об/мин.

Описание дизельного двигателя марки СМД-14:

число цилиндров – 4 шт.;
диаметр цилиндра – 120мм;
порядок работы цилиндров – 1-3-4-2;
ход поршня – 140м.

Двигатель СМД-18Н

Цена двигателя СМД-18Н – договорная

Технические характеристики дизельного двигателя СМД-18Н:

номинальная мощность составляет 73,6 кВт;
номинальная частота вращения – 1800об/мин;
удельный расход топлива при номинальной мощности – 220г/кВт.ч;
максимальная частота вращения холостого хода – 1950об/мин.

Описание дизельного двигателя марки СМД-18Н:

число цилиндров – 4 шт.;
диаметр цилиндра – 120мм;
порядок работы цилиндров – 1-3-4-2;
ход поршня – 140мм.

Двигатель СМД-22 с прямым стартерным запуском

Цена двигателя СМД-22 – договорная

Технические характеристики дизельного двигателя СМД-22 с прямым стартерным запуском:

номинальная мощность – 106,7 кВт;
номинальная частота вращения – 2000об/мин;
минимальная устойчивая частота вращения холостого хода – 650об/мин;
максимальная частота вращения холостого хода – 2130об/мин;
удельный расход топлива при номинальной мощности – 224 г/кВт.ч;
эксплуатационная мощность – 103кВт;
удельный расход топлива при эксплуатационной мощности – 233 г/кВт.ч.

Описание дизельного двигателя СМД-22 с прямым стартерным запуском:

4-цилиндровый с непосредственным впрыском топлива;
диаметр цилиндра – 120мм;
рабочий объëм цилиндров – 6,3л;
ход поршня – 140мм;
с турбо наддувом;
с жидкостным охлаждением.

Двигатель ЯМЗ-236М2

Цена ЯМЗ-236М2: 570 000 рублей с коробкой передач

Двигатель дизельный ЯМЗ-236М2 это базовая дизель семейства шестицилиндровых V-образных дизелей производства Ярославского моторного завода. Дизель четырехтактный с воспламенением от сжатия, непосредственным впрыском топлива, без наддува, с жидкостным охлаждением, механическим регулятором частоты вращения.

Двигатели ЯМЗ-236М2 взаимозаменяемы с моторами ЯМЗ-236М, поставляемыми до 1988 года и с ЯМЗ-236, поставляемыми до августа 1985 года. Производятся как в комплекте с коробками передач, так и без них.

Двигатель ЯМЗ-236М2 используется в составе:

силовых установок кранов КС-4372В и КС-5871 ООО «Юргинский машиностроительный завод»;
судового дизель-редукторного агрегата ЯМЗ-236М2Брм ОАО «Богородского машзавода»;
различных модификаций судовых дизель-редукторных агрегатов ДРА-90 и ДРА-130, а так же судовых дизель-генераторных установок ДГР-60 и ДГР-75, производства ЗАО «Тюменьсудокомплект».

Механизм распределения

Механизм распределения состоял из распредвала, впускных и выпускных клапанов, пружин клапанов, передаточного механизма и распределительных шестерён.

Распределительный вал приводился во вращение от коленвала, через распределительные шестерни. Клапаны перемещались распределительным валом при помощи передаточного механизма.

Для того, чтобы облегчить запуск двигателя, в механизме распределения предусматривался декомпрессионный механизм, расположенный на головке цилиндров.

Распредвал установлен в трёх опорах блок-картера. 8 кулачков этого вала соответствовали расположению клапанов и порядку работы цилиндров двигателя. Впускные и выпускные кулачки имели одинаковый профиль.

Осевое перемещение распределительного вала ограничивалось с одной стороны буртом передней шейки вала, упираемым в бурт втулки передней опоры вала, а с другой стороны – подпятником, запрессованным в торец вал.

Передаточный механизм состоял из толкателей, штанг, коромысел, их осей и стоек. Толкатель имел форму стакана, в сферическую выточку донышка которого упирался шаровой конец штанги. Оси толкателей были смещены относительно кулачков, из-за чего толкатели во время работы проворачивались, что способствовало более равномерному износу их рабочих поверхностей.

Коромысло клапана было стальным, штампованным. Плечо коромысла, которое нажимало на клапан, имело закаленную цилиндрическую головку. Коромысла качались на двух пустотелых осях, установленных на 4-х стойках, и прижимались к ним пружинами. Два крайних коромысла удерживались от перемещения по осям стопорными кольцами.

Через внутренние отверстия осей, соединённых между собою втулкой, подводилась смазка к опорам коромысел. Масло к осям коромысел подавалось по каналу в головке цилиндров через соединительную трубку.

Стойки осей коромысел крепились к головке цилиндров шпильками и гайками. Шпильки использовались также для крепления крышки колпака клапанного механизма.

Клапаны перемещались в чугунных направляющих втулках, запрессованных в головку цилиндров. Диаметр тарелки впускного клапана составлял 52 мм, а выпускного – 45 мм.

Рабочие фаски клапанов выполнялись под углом 45 градусов. Распределительные шестерни у двигателя СМД-14 были стальными и размещались в специальном картере.

Конструкция

Двигатель ваз 11186, технические характеристики и ресурс Хочется отметить, что данный силовой агрегат устанавливали на многие автомобили. Он не требует большого внимания во время обслуживания и затрат во время ремонта.

В основе лежит простой четырёхцилиндровый двигатель 2110, оснащенный системой непосредственного впрыска. Последняя позволяет впрыскивать топливо в каждый цилиндр мотора, чтобы вырабатывать максимальную мощность. Материал довольно простой, высокопрочный чугун с добавлением некоторых элементов. Такая комбинация позволяет получать очень прочную конструкцию, выдерживающую удары и перепады температур.
Охлаждение выполнено по всему блоку, равномерно. Такой ход полностью исключает перегрев силового агрегата и выход его из строя.
Что касается рубашки охлаждения, то она немного открыта в сторону головки блока и цилиндров. Нижняя часть блока оснащена опорами подшипников коленчатого вала, которые имеют специальные крепления.
Сам коленчатый вал изготовлен из высококачественного чугуна. Это сделано неслучайно, ведь только чугун способен выдерживать колоссальные температуры и нагрузки. Ни один другой материал не может выдать такой результат. Все шатунные вкладыши смазываются через масляные клапаны, которые просверлены по всей длине коленчатого вала. Это очень удобно и практично, особенно в летний период времени.
Также силовой агрегат имеет систему уменьшения вибраций. Она представляет собой несколько десятков противовесов, расположенных на коленвале. За счет этого мотор 2110 не будет вибрировать во время передвижения.
В передней части коленчатого вала можно заметить масляный насос с зубчатым шкивом ремня газораспределительного механизма. В задней части располагается маховик из качественного чугуна.
Все шатуны выполнены из качественной стали при помощи ковки. К небольшой особенности можно отнести крышки на головках. В нижней части располагается вкладыш, а в верхней запрессованная втулка.
Все поршни оснащены тремя кольцами: два для компрессии, один маслосъемный. Что касается материала поршней, то это простой алюминий.
На днище конструкторы сделали специальные углубления для камеры сгорания. Сверху на все это устанавливается головка блока цилиндров, изготовленная из сплава стали и алюминия. За счет этого мотор 2110 получается очень прочным и практичным.
В нижней части блока цилиндров можно обнаружить специальные каналы, предназначенные для циркуляции охлаждающей жидкости.
К небольшой особенности двигателя ВАЗ 2110 относится то, что распределительный вал располагается в верхней части силового агрегата на опорах. Для уменьшения износа деталей их подвергают термообработке. Благодаря этому детали не будут терять своих свойств во время долгой работы.
Также хочется отметить, что 8-ми клапанный двигатель имеет сразу два клапана на цилиндр: впускной и выпускной. Они позволяют топливной смеси заходить и выходить из цилиндра, тем самым совершая рабочие циклы. К тому же они оснащены специальными пружинами. Это очень удобно и практично. К тому же двигатель от ВАЗ 2110 получает хорошую мощность и крутящий момент.
Направляющие втулки и все клапаны полностью запрессованы в головку цилиндров.
Распредвал приводится в действие простым зубчатым ремнем от коленвала.
Отдельно хочется сказать про систему охлаждения двигателя ВАЗ 2110. Дело в том, что здесь установлен довольно мощный электровентилятор, включающийся при температуре 115 градусов. Отключается он при охлаждении силового агрегата до 95 градусов.
Система питания оснащена следующими узлами:

Бак для топлива;
Топливоподкачивающий насос;
Фильтр для воздуха;
Топливопровода;
Сам карбюратор.

Стоит отметить, что топливный насос располагается на самой головке цилиндров и приводится в движение за счет толкателя от эксцентрика к распредвалу. Вся электроника такого рода автомобилей зациклена на простом контроллере. Простыми словами, электронном блоке управления.

Из технического паспорта видно, что система смазки имеет комбинированную систему:

При помощи разбрызгивания;
Под высоким давлением.

Такая система позволяет уберечь силовой агрегат и механизмы от поломки и плохого смазывания. Все механизмы будут получать достаточное количество масла, что очень хорошо. Вам не придется переживать по этому поводу. Двигатель ВАЗ 2110 16 клапанов отличается хорошей долговечностью и простотой в обслуживании.

Краткий обзор моделей СМД

Двигатели СМД 15Н и 14Н не оборудованы турбинами, относятся к категории безнаддувных моторов. Благодаря повышенным мощностным показателям (68 л. с.), нашли применение в таких областях, как:

тракторы «ЮМЗ»;
дорожная техника (погрузчики, укладчики асфальта, катки);
строительное оборудование.

Четырехцилиндровые турбонаддувные дизельные моторы СМД-17Н, 18Н мощностью не менее 100 лошадиных сил, устанавливаются:

на сельскохозяйственных тракторах Вг ТЗ, ДТ-75;
лесных модификациях ЛХТ-55 «ОТЗ», ТДТ-55;
экскаваторах «АТЭК».

СМД-19 обладает мощностью от 120 до 145 л. с., СМД-20 – 125 л. с. Обе модели относятся к 4-х цилиндровым турбодизелям. Область использования – фронтальные погрузчики, трактора, зерноуборочные комбайны и пр.

Обслуживание

Техническое обслуживание этих двигателей сводится к тому, что требуется постоянный контроль его работы, а также своевременное проведение регламентных работ, которые прописываются в инструкции по эксплуатации каждого двигателя. Производитель может гарантировать, что: мотор будет работать долго и безотказно; сохранять все свои мощностные показатели на протяжении всего срока службы; отличаться высокой экономичностью; только в том случае, если будет обеспечено необходимое техническое обслуживание, прописанное в инструкции.

К ремонту двигателей СМД прибегают чаще всего из-за того, что возникают неисправности, а они, в свою очередь, появляются только из-за несоблюдения правил эксплуатации. Если произошел выброс картерного масла через выхлопную трубу, то в качестве ремонтных работ, необходимо длительное время эксплуатировать мотор на малых или холостых оборотах. Если выброс масла произошел через картер маховика, то для этого есть две причины: самоподвижный сальник был деформирован, уплотнительное кольцо редуктора было срезано. В качестве ремонта необходимо заменить вышедшие из строя части.

Кривошипно-шатунный механизм СМД-22

Кривошипно-шатунный механизм преобразует прямолинейные возвратно-поступательные движения поршня во вращательные движения коленчатого вала мотора.

Основными элементы кривошипно-шатунного механизма – это поршни с поршневыми кольцами и пальцами, шатуны, маховик и коленвал.

Поршни сделаны из алюминиевого сплава и снабжены тремя канавками для монтажа поршневых колец – двух компрессионных и одного маслосъёмного. В канавках под маслосъёмными кольцами сделаны радиальные, а под канавками – наклонные сверления, выполненные для отвода масла.

Под верхнее компрессионное кольцо упрочнена зона канавки. Кольцо верхнее компрессионное сделано из высокопрочного чугуна, хромировано по наружному диаметру и имеет рабочую поверхность бочкообразного типа. У нижнего компрессионного кольца коническая рабочая поверхность.

В утолщенном днище поршня размещена камера сгорания открытого типа. Юбка поршня овально-конусная, с большим диаметром в нижней части.

Поршневые пальцы – полые, сделанные из стали хромоникелевой. Их наружная поверхность сделана цементированной и полированной. Палец удерживается двумя стопорными кольцами от осевых перемещений в бобышках.

Шатуны – штампованные, из стали. Стержень шатуна в поперечном сечении обладает двутавровой формой. В верхнюю головку шатуна запрессована биметаллическая втулка. Для смазки поршневого пальца в верхней головке сделаны З отверстия.

Нижняя головка шатуна сделана разъёмной. Расточку постели нижней головки шатуна под вкладыш делают в сборе с крышкой, поэтому шатун и его нижняя крышка помечены цифровыми клеймами, и заменять крышки на шатунах либо их разворачивать на 180 градусов нельзя.

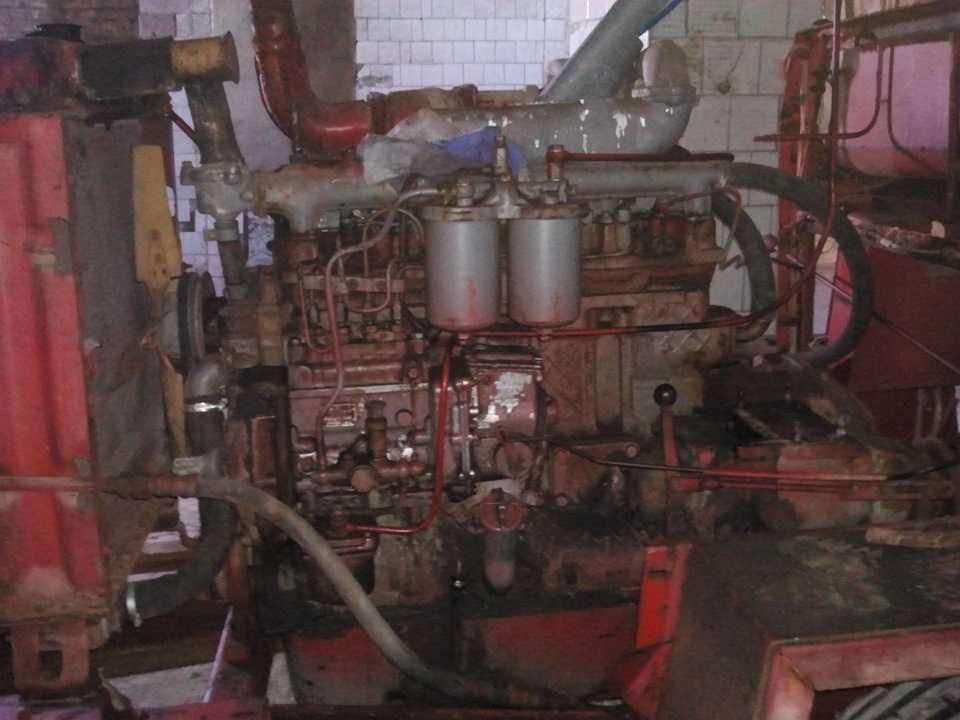

Комбайн «Енисей»

Шатунные вкладыши – тонкостенные, из сталеалюминиевой ленты с антифрикционным сплавом А06-1.

Коленчатый вал двигателя СМД-22 – из чугуна, литой, с увеличенными противовесами, четырьмя шатунными и пятью коренными шейками. Для коренных подшипников использованы тонкостенные вкладыши с антифрикционным сплавом АО2О-1.

Чтобы улучшать очистку масла и снижать износ шатунных подшипников в шатунных шейках коленчатого вала предусмотрены полости для очистки масла, дополнительного центробежного типа. Полости шеек с торцов прикрыты резьбовыми заглушками, зашплинтванными, чтобы не допустить их самовывинчивания.

Осевое усилие коленвала воспринимают 4 стале-алюмнивых полукольца, которые стоят в расточке блок-картера и крышки третьего коренного подшипника. На переднем конце вала смонтирован блок шестерён. Одна шестерня выполняет привод шестерён распределительных, а другая – привод маслонасоса. На конусной части переднего конца вала находится в закреплённом храповиком положении одноручьевой шкив привода вентилятора и генератора.

На заднем конце вала к фланцу прикреплён маховик, шестью болтами. Маховик обеспечивает равномерное вращение коленвала, вывод поршней из «мёртвых точек», и облегчает процесс запуска дизельного двигателя. Во время установки маховика должны совпасть метки на фланце коленвала и на маховике. Для понижения вибраций колен вал и маховик балансируют динамической балансировкой.

Двигатель СМД-22 / 22а — технические характеристики, эксплуатация. Двигатель смд-22

Для запуска дизеля СМД-14 на двигатель установлен одноцилиндровый пусковой карбюраторный двухтактный двигатель ПД-10М2 или П-10УД мощностью 10 лошадиных сил, со стартером и одноступенчатым редуктором. Любое вмешательство в регулировки, настройки и конструкцию СМД приведет к нарушению сбалансированной работы двигателя и транспортного средства в целом.

Показатель:	Значение:
Сборка налажена	Моторный
Мотор выпускается, период	64-99
Сырьё остова мотора	алюминий
Питание мотора	Карбюраторы: К(126Б(М), 135)
Охлаждение мотора	Жидкость
Число и компоновка камер	Восемь, «V»
Порядок работы камер	«1 – 5 – 4 – 2 – 6 – 3 – 7 – 8»
Перепускных вентилей на камеру, (шт.)	2
Сечение камеры, (мм.)	92
Перемещение вытеснителя мотора, (мм.)	80
Сдавливание мотора	7,6
Объём двигателя ГАЗ 66, (л)	4,254
Мощь, (лошадей)	125
Импульс мотора, (Нм.)	284
Используемое горючее мотором, (А)	76, 80, Газ
Мотор соответствует, (Евро.)	«0»
Вес двигателя, (кг.)	275
Удельные затраты горючего г/кВт*ч	286
Утрата смазки мотором, (% от топлива)	0,4
Масло в двигатель ГАЗ 66	М-5з/10А, М-6з/10В либо 10 (15)W40
Количество смазки в моторе, (л.)	10
Замена смазки в моторе, (км.)	6000 -10000
Температура эксплуатации мотора, (°С)	95
Ресурс двигателя, (км.)	300000
Потенциал тюнинг, (км.)	+100000

Механизм газораспределения СМД-60

Расположение деталей механизма газораспределения отличается от широко распространенной схемы для рядных двигателей. Особенность состоит в том, что шестерни привода распределительного вала и топливного насоса НД-22/6Б4 находятся со стороны маховика. Распределительный вал расположен по центру блок-картера и является общим для клапанов правого и левого ряда цилиндров. Вращается в четырех опорах, расточенных в блок-картере. Задняя опора имеет бронзовую втулку. Изготовлен вал из углеродистой стали 45 селект (С 0.43— 0,45%). Четыре опорные шейки и кулачки для повышения износостойкости закалены токами высокой частоты. По числу клапанов вал имеет двенадцать кулачков: шесть впускных и шесть выпускных. Впускные и выпускные кулачки имеют разные профили. Взаимное расположение кулачков и их профиль определяют порядок работы цилиндров 1—4—2—5—3—6 и фазы газораспределения. На заднем конце распределительного вала болтами закреплен блок шестерен, состоящий из шестерни привода 2 и промежуточной шестерни 3 для привода топливного насоса. Осевое усилие от распределительного вала воспринимается упорным фланцем, который установлен между опорой вала и шестерней.

1 — шестерня коленчатого вала;2 — шестерня распределительного вала;3 — шестерня промежуточная;4 — шестерня привода топливного насоса;5 — штанга;6 — винт регулировочный;7 — коромысло клапана;8 — гайка контровочная;9 — пружины клапана;10 — втулка направляющая;11 — клапан;12 — толкатель. Упорный фланец крепится двумя болтами к блок-картеру. Осевое перемещение вала — 0,16—0,288 мм. При монтаже и демонтаже распределительного вала доступ к болтам крепления фланца осуществляется через отверстие в блоке шестерен. Установка шестерен в зацеплении производится по меткам. Совпадение меток на шестернях коленчатого и распределительного валов соответствует моменту положения поршня первого цилиндра в ВМТ на ходе сжатия. Расположение клапанов — верхнее, в один ряд на каждой головке цилиндров. Если смотреть на головку цилиндров сверху, расположение клапанов справа налево следующее: впускные 1—3—5, выпускные 2—4—6. Со стороны нижней плоскости головки цилиндров клапаны легко отличить по размеру тарелки. Диаметр тарелки впускного клапана равен 56, а выпускного — 46 мм. Клапаны двигателя СМД-60 взаимозаменяемые с клапанами двигателей ЯМЗ и АМЗ. Каждый клапан в направляющей втулке поджимается двумя пружинами. В верхней тарелке клапан удерживается двумя коническими сухарями. Толкатели 12 — цилиндрические, с плоскими донышками, взаимозаменяемые с толкателями двигателя СМД-14. На каждый цилиндр устанавливается коромысло правое и коромысло левое. Правильность их установки проверяется по совпадению бойка коромысла с торцом клапана. Коромысла установлены на полой оси, закрепленной в трех разрезных стойках. Стойки крепятся к головке цилиндров шпильками, которые одновременно являются фиксаторами осей коромысел от проворота. Коромысла к стойкам поджимаются пружинами, надетыми на оси, а крайние коромысла фиксируются от смещения стопорными кольцами, поставленными в канавки на оси. Усилие затяжки гаек крепления стоек — 6—8 кгс/м. Гайки контрятся замковыми шайбами. Неправильная установка контровочной шайбы приводит к ослаблению крепления стойки, что является одной из причин разрегулировки зазоров в клапанном механизме и даже поломок.

Двигатель ВАЗ 11183-1000260. Характеристика двигателя ВАЗ 11183.

Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя – жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров:	4
Рабочий объем цилиндров, л:	1,596
Степень сжатия:	9,6-10
Номинальная мощность двигателя при частоте вращения коленчатого вала 5200 об/мин.:	60 кВт.-(82 л.с.)
Диаметр цилиндра, мм:	82
Ход поршня, мм:	75,6
Число клапанов:	8
Минимальная частота вращения коленчатого вала , об/мин:	800 – 850
Максимальный крутящий момент при 2500-2700 об/мин., Н*м:	120
Порядок работы цилиндров:	1-3-4-2
Октановое число бензина:	95 (неэтилирован.)
Система подачи топлива:	Распределенный впрыск с электронным управлением
Свечи зажигания:	А17ДВРМ, BPR6ES(NGK)
Вес, кг:	112

Температура перегрева двигателя ваз 11183: рабочая 95°. Система охлаждения имеет объем 7,8 л.

Особенности двигателя.

Двигатель ВАЗ 11183 может применяться для установки на автомобили ВАЗ Lada Kalina и ее модификации.

Двигатель 11183 восьмиклапанный четырехцилиндровый силовой агрегат объемом 1,6 литра.

Следует отметить, что двигатель 11183 по конструкции основных узлов : блока, головки блока, распредвала, клапанных механизмов и кривошипно-шатунного механизма не отличается от варианта ДВС ВАЗ 21114.

Разработан новый блок цилиндров мод. 11183-1002011-10. Конструктивно он отличается от блока цилиндров 2110 только высотой. (смотреть «Блок цилиндров») Для увеличения объема двигателя потребовалось увеличить высоту блока на 2,3мм.( высота от оси коленчатого вала до верхней поверхности блока – 197,1мм ). Крепежные отверстия для крепления головки блока выполнены с резьбой М12 x 1,25 мм. Номинальный диаметр цилиндров – 82 мм.

На двигателе используется коленчатый вал мод. 11183-1005016. По посадочным местам он соответствует коленчатому валу 2112. Этот вал имеет увеличенный на 2,3 мм радиус кривошипа, по сравнению с валом 2112, это обеспечивает ход поршня в 75,6 мм. Вал имеет маркировку : на противовесе указана модель – «11183».

Маховик и шкив коленчатого вала используются от двигателя 2110.

В двигателе применяется шатунно-поршневая группа 2110.

Чтобы не увеличивать степень сжатия была увеличена и усовершенствована форма камеры сгорания. Головка блока цилиндров с увеличенной камерой сгорания получила индекс – «11180». На приливе головки имеется соответствующая маркировка.

Существует ряд конструктивных решений , которые отличают двигатель ВАЗ 11183 от мотора ВАЗ 21114.

В электросистеме применяется генератор 5132.3771(90 А). Для крепления генератора использован новый кронштейн. Оригинальным является механизм натяжения ремня генератора.

На двигателе ВАЗ 11183 установлен поликлиновый ремень генератора 1118-1041020 – 6РК882 (882мм).

Одной из последних доработок отечественного автопрома является двигатель ВАЗ 11183. Он разрабатывался изначально, как замена морально и технически устаревшей модели ДВС 2108 и его модификаций. Но, впоследствии этими силовыми агрегатами стали комплектоваться автомобили ВАЗ 1118 «Калина».
