Замена замка зажигания в ваз 2110: пошаговая инструкция с фото

Замок зажигания ВАЗ 2110 схема, ремонт, замена замка зажигания ВАЗ-2110 видео

Замок зажигания ВАЗ 2110 по своей сути электрический прерыватель замыкающий и размыкающий контакты электрических цепей. Основной целью замка зажигания является запуск двигателя. Кроме того, замок зажигания защищает ВАЗ 2110 от угона, особенно эффективно, если в автомобиле есть иммобилайзер, который не позволит запустить двигатель без “родного” ключа с кодом.Замок зажигания ВАЗ 2110 схема которого находится у нас на изображении далее, довольно традиционна для современных автомобилей. Смотрим схематичный рисунок.

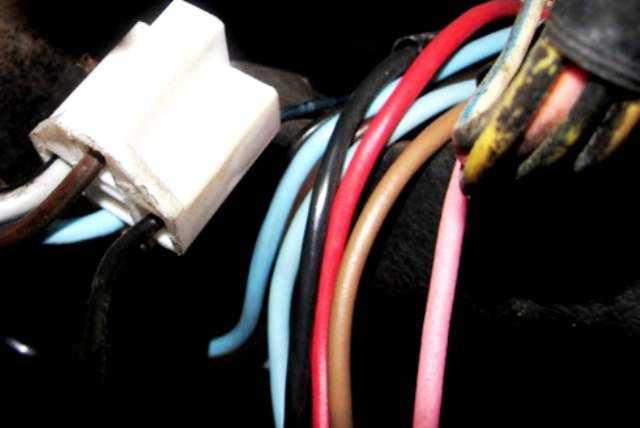

К замку зажигания подходит специальный штепсель с 8 контактами, справа на схеме замка. Каждый контакт используется по своему собственному назначению. Для чего какой, смотрим далее.

1 – приходит (12 Вт) для микро выключателя вставленного ключа
2 – приходит масса (ноль) при открывании водительской дверцы
3 – уходит (12 Вт) к стартеру (на схеме 50)
4 -уходит (12 Вт) после подключения зажигания (на схеме 15)
5 – уходит (12 Вт) при воткнутом в замок ключе на 5 к контакту БСК
6 – приходит (12 Вт) на подсветку личинки замка
7 – приходит (12 Вт) от аккумулятора ( на схеме 30)
8 – не используется (резерв для подключения дополнительных потребителей)

Положение ключа согласно схеме определяет работу зажигания 2110 следующим образом. В положении “0” зажигание выключено (под напряжением находятся контакты 30). В положении “I” зажигание включено, при повороте ключа в это положение можно включить фары, габариты, повторители поворотов, очистители и омыватели стекол, начинает работать панель приборов, прикуриватель, электро вентилятор отопителя салона, обогрев заднего стекла (под напряжением контакты 30-15). Поворот ключа в положение “II” является нормальным положением ключа в замке зажигания при работающем моторе. Но что бы заработал стартер, и завелся двигатель, ключ необходимо немного сместить до соприкосновения с контактом 50. Затем ток идет на стартер, он в свою очередь запускает двигатель, затем следует отпустить ключ и в исправном замке зажигания он вернется в положение “II”, стартер отключится, а двигатель будет продолжать работать. Пожалуй самая частая поломка замка зажигания, это когда ключ автоматически не возвращается в положение “II”, стартер продолжает одновременную работу с двигателем и выходит из строя.

Далее предлагаем видео на эту тему, ремонт замка зажигания на “десятке”. Для наглядности предлагаем видео замены замка зажигания ВАЗ-2110.

Что бы снять замок зажигания ВАЗ-2110, обязательно нужно открутить минусовую клемму с аккумулятора. Это залог, что вы не повредите электрические цепи своего авто. Затем откручиваем снизу пластиковые кожухи рулевой колонки, отсоединяем подрулевые переключатели. Пожалуй самое сложное, это снять сам замок зажигания. Ведь при его установке у болтов крепления срезают грани, это сделано что бы усложнить жизнь авто угонщикам. На помощь придет обычное зубило. Смотрим фото (для наглядности на фотографии снят руль) –

Зубилом необходимо лишь сдвинуть со своего места головки, затем все легко откручивается с помощью пассатижей. Обычно при ремонте замка зажигания меняют его контактную группу, личинку замка или микровыключатель. Но в большинстве случаев с этим давно никто не возится. Просто покупают новый замок и устанавливают в сборе. Замок зажигания в сборе для “десятки” имеет номер в каталоге запчастей 2110-3704005. Обычно этот номер вы найдете на упаковке нового замка в автомагазине.

При сборке замка зажигания ВАЗ-2110 следует учитывать очень важный фактор, это блокировка рулевого вала замком зажигания. Поэтому при установке нового замка зажигания нужно вставить ключ и повернуть его в положение “I”. И проворачивая рулевой вал, добиться, что бы защелка встала на место. То есть, если вытащить ключи и немного покрутить руль, он должен в какой то момент заблокироваться. А когда ключ вставляем обратно в замок зажигания и поворачиваем в положение “I”, рулевая колонка должна разблокироваться и свободно вращаться. Эта операция, при установке нового замка обязательна!

Не забываем так же, что при установке замка на рулевую колонку необходимо срезать грани болтов, как и было. Обычно в комплекте с новым замком зажигания идут болты с отрывными головками, которые отваливаются при соответствующем усилии. Это необходимо сделать для безопасности вашего же авто.

Проверяем наличие искры

Такой способ наиболее пригоден для того, чтобы проверить модуль в «полевых» условиях. Однако он требует наличия под рукой хотя бы одной новой свечи в запасе вашего автомобиля:

Поочередно снимаем с крышки ГБЦ свечные колпаки, вставляем новую свечу, которую заземляем на массу либо на корпус
Вращаем стартер, если искры нет, значит, проблема кроется не в свечах, и нам следует продолжить исследование системы зажигания
Попробуем заменить броне провод на том колпаке, на котором замечено отсутствие искры
На крышке модуля все провода пронумерованы, поэтому снимите провод с неработающего контакта и поставьте на работающий (поменяем их местами)
Таким образом, мы проверим состояние самих соединительных контактов и целостность жилы
Если появляется искра после смены провода нерабочего на рабочий, значит проблема была в проводе
Если проблема осталась, значит для ваз 2110, ремонт модуля зажигания неизбежен, либо замена при невозможности ремонта
При полном отсутствии искры на всех свечах, означает выход из строя модуля или его высоковольтной катушки
В автомобилях, имеющих инжекторный впрыск топлива, возможно сбита электронная система управляющая зажиганием и распределением подачи топлива, признаки такого сбоя как при поломке модуля зажигания
Для ремонта модуля потребуются отвертка, паяльник и запасные детали, если вам спешить некуда, тогда можно сесть дома и спокойно разобрать его и перепаять, предварительно посмотрев видео, по этому вопросу
Зачастую гораздо быстрее заменить модуль зажигания либо высоковольтные броне провода на аналогичные, купленные или снятые с автомобиля такой же марки на время
Замена происходит не долго, модуль снимается проще трамблера, номера цилиндров на нем всегда отмечены
Эта операция позволяет определить общие неисправности всей системы без лишних усилий в некоторых случаях

Вот и все, желаем успехов в самостоятельном ремонте и устранении неполадок.

Самостоятельная замена замка зажигания ВАЗ-2107

Сменить замок зажигания владелец автомобиля ВАЗ-2107 может своими силами. Для этого достаточно иметь набор простых инструментов и немного теоретических знаний.

Что представляет собой замок ВАЗ-2107

Замок зажигания (далее – ЗЗ) является главным элементом электрической системы всего автомобиля, включающим и выключающим ее. Располагается он под приборной панелью, на рулевой колонке слева. В выключенном положении ЗЗ блокирует рулевую колонку, не позволяя угнать автомобиль. Также дополнительным средством защиты является ключ, который для каждого замка индивидуален.

Основные части замка зажигания (выключателя зажигания)

Как работает замок выключения зажигания

Основной задачей прибора является запуск и отключение всех систем автомобиля. Поворот ключа замыкает электрическую цепь, позволяя току от аккумулятора поступать ко всем устройствам и приборам машины. Возврат ключа в начальное положение позволяет выключить большинство электросистем. При этом активируется противоугонный блокиратор руля.

В ЗЗ ВАЗ-2107 предусмотрено четыре позиции ключа:

III – стоянка. Начальная позиция – ключ можно вставлять и вынимать только в таком положении. Работает наружная оптика, обогреватель и очиститель стекол. Чтобы разблокировать руль, необходимо плавно покрутить его в любом направлении. Так же, чтобы включить блокировку, его необходимо покрутить после удаления ключа.

Замена замка зажигания на ВАЗ-2110, 2111, 2112

При утере ключа или выходе замка из строя двигатель невозможно запустить.
К тому же замок еще и блокирует рулевую колонку, и если на вашем автомобиле он сломался вдали от сервиса и автомобильного магазина, и вам некого просить о помощи, машину можно будет увезти только на эвакуаторе.
Но если у вас есть возможность купить замок и наличие минимального количества инструмента, вы можете заменить его самостоятельно.

Неисправности замка зажигания ВАЗ 2110

Неисправности замка зажигания ВАЗ 2110 и его семейства бывают следующие:

Механическое разрушение – выход из строя личинки замка, блокирующего механизма рулевой колонки, деформация ключа, заедание замка во включенном положении (двигатель работает, при повороте ключа машина не глохнет);
Нарушение электрической цепи – чрезмерный износ контактов замка и, как следствие, выход из строя его электрической части.

Замена замка зажигания на автомобиле ВАЗ 2110

На всех автомобилях семейства ВАЗ 2110 замок зажигания одинаковый. Меняется он аналогично. Для его снятия и установки понадобится следующий инструмент:

крестовая отвертка;
плоскогубцы;
тонкое, острое зубило;
молоток;
ключ на 10.

Порядок снятия замка следующий:

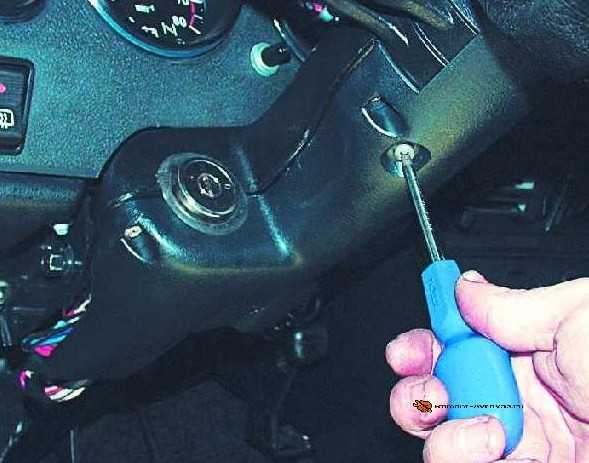

Снять пластиковые кожухи рулевой колонки, выкрутив предварительно их винты крепления (они расположены снизу, со стороны нижнего кожуха);

Снять левый подрулевой переключатель (указатели поворотов);

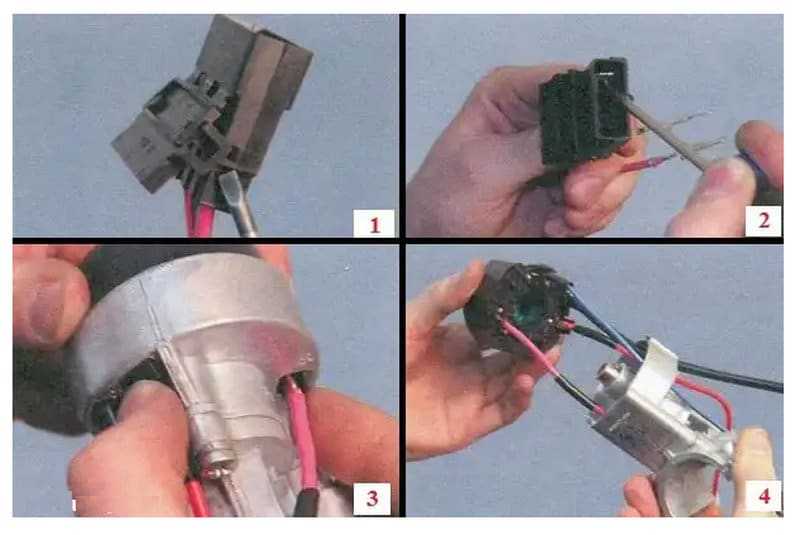

Отсоединить разъем замка зажигания;

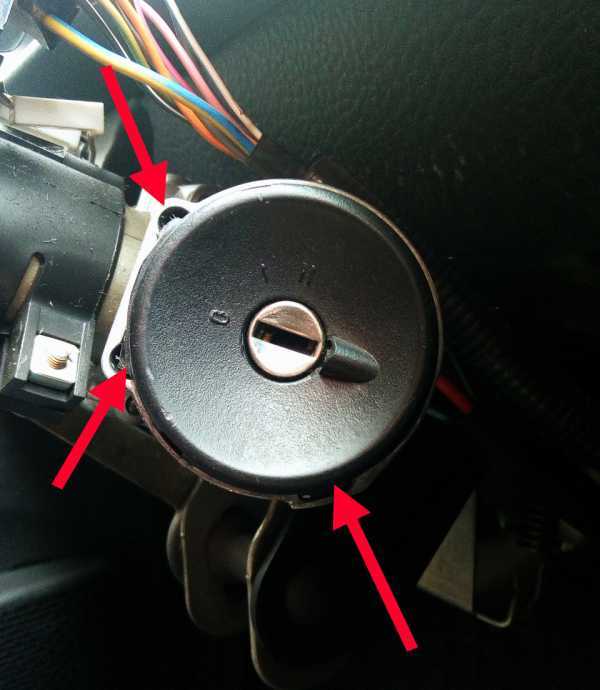

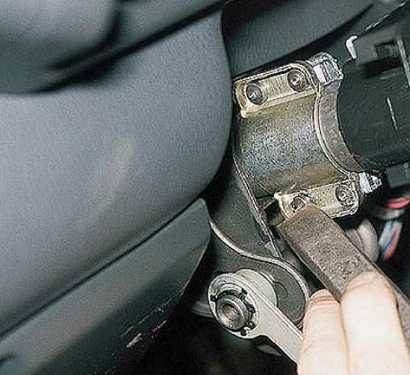

С помощью зубила и молотка отвернуть болты, стягивающие замок на рулевой колонке; для этого необходимо ставить острый край зубила на шляпку болта под таким углом, чтобы при ударе по нему молотком оно проворачивало болт против часовой стрелки;

Сорвав затяжку, полностью выкрутить болты пальцами либо плоскогубцами.

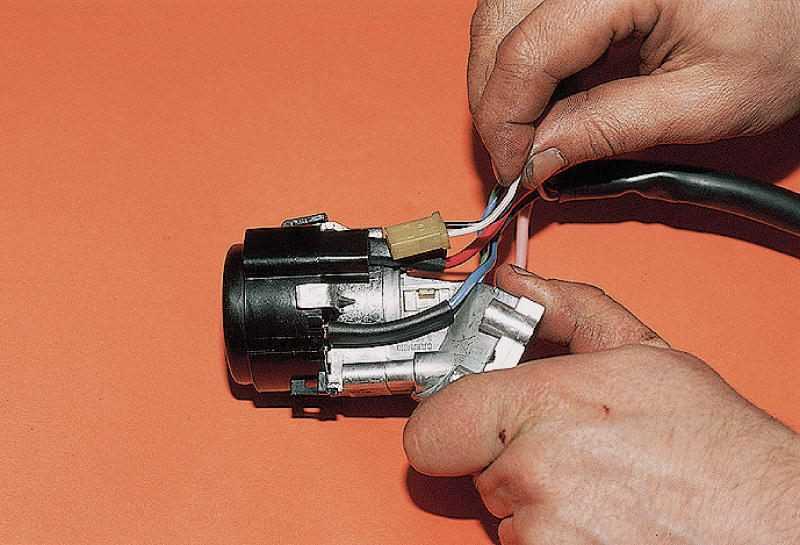

Итак, старый замок у вас в руках, можно устанавливать новый.

Установка производится в обратном порядке, но с одной особенностью: новые болты поставляются в комплекте с замком с отрывными шляпками, это своего рода альтернатива динамометрическому ключу.

Завод-производитель рекомендует новый болт затягивать до тех пор, пока его шляпка не оторвется. Такая затяжка считается достаточно сильной.

Замена личинок дверей и багажника

Для замены личинки двери необходимо снять дверную панель салона. Она держится на двух винтах и пистонах, расположенных по ее периметру.

Порядок снятия обшивки:

Выкрутить «солдатик» блокировки замка из салона.

Снять декоративную накладку блока ручки открытия/закрытия двери изнутри.

Выкрутить винты, скрытые под ней. После высвобождения ручки снять ее с тяги.

Выкрутить саморезы декоративной накладки динамика и снять ее.
Плоской отверткой поддеть фиксатор рукоятки стеклоподъемника и снять ее.
Специальной пластиковой монтажной лопаткой, или чем-то похожим, аккуратно сорвать пистоны панели из двери.

Рекомендуется предварительно купить несколько пистонов, т.к. они нередко ломаются.

Замена личинок замков

После того, как панель снята, можно приступить к замене личинки замка двери.
Нужно отсоединить тягу, идущую от личинки к замку, поддев ее отверткой со стороны привода личинки.
Далее плоскогубцами или отверткой поддеть фиксатор личинки и изъять ее из двери, затем вставить новую личинку и собрать все в обратной последовательности.
Осталось только вытащить личинку.
Замена личинки замка багажника выполняется несколько проще.
Для этого снимаем обшивку крышки багажника, после чего открывается полный доступ ко всему механизму замка.
Отворачиваем болт, крепящий кнопку с личинкой к крышке багажника, и снимаем механизм в сборе, отсоединив его от тяги, идущей к самому замку, и меняем его на новый.
Установку и сборку крышки багажника производим в обратном порядке.

Итог проделанной работы

Из всего вышесказанного можно сделать вывод, что все эти операции достаточно просты и при наличии минимального количества инструмента это может сделать любой, кто умеет пользоваться отверткой и гаечными ключами. А если все сделать самому, то можно сэкономить время и деньги на поездке в сервис.

Замена замка зажигания ВАЗ 2110

Замена замка на новый, нужна лишь в том случае, если он уже вообще перестал работать или же возникла достаточно серьезная поломка, во всех остальных случаях можно обойтись заменой вышедших из строя деталей.

Самые распространенные причины замены:

если автомобиль подвергался угону;
если произошла утеря ключа;
поломка контактной группы.

Инструкция по замене замка зажигания:

Для проведения такой процедуры нужно использовать специальные болты с отрывными головками , некоторые автомобилисты рекомендуют их заменить двадцатимиллиметровыми болтами М6 , которые быстрее снимаются при повторном ремонте;
Для ослабления затяжки болтов вам нужно будет зубило, в процессе использования нужно быть крайне осторожным, чтобы не сломать головку от болта;
Непосредственно перед заменой замка зажигания, нужно вставить в него ключ и повернуть в положение «I» , чтобы защелка-фиксатор, которая блокирует механизм рулевого вала, находилась в корпусе замка.
Затем можно поставить замок зажигания на рулевую колонку и закрепить его скобой, также зажать болтами для крепления.
После изъятия ключа из замочной скважины, нужно проверить работает ли механизм блокировки рулевого вала. Если фиксатор вала не сработал, то потребуется отрегулировать положение замка зажигания на рулевой колонке, до того момента, пока защелка не войдет в паз на рулевом валу.
Когда механизм блокировки нормально работает работать, то с помощью накидного ключа на «10» окончательно нужно затянуть крепящие болты.

В конечном итоге хотелось бы отметить, что ремонт замка зажигания ВАЗ 2110 не очень сложный в исполнении, достаточно лишь постараться, и каждый сможет выполнить простой алгоритм действий дабы справиться с поставленной задачей.

Глохнет при отпускании ключа зажигания, ВАЗ 2115

Замок зажигания кажется довольно простым устройством, но когда он выходит из строя, завести двигатель автомобиля бывает весьма непросто. Но есть и хорошие новости: замок зажигания и контактную группу на ВАЗ 2110 вполне можно отремонтировать либо произвести полную замену. Главное, знать некоторые нюансы этого процесса. Именно о них мы и расскажем в данной статье.

Ключ зажигания после поворота и запуска двигателя не возвращается в исходное положение, его приходится поворачивать обратно вручную.
Личинка замка полностью изношена, ключ зажигания начал застревать в ней.
Имела место попытка угона автомобиля путём взлома замка зажигания.
Ключ зажигания и все его дубликаты оказались утеряны.
Контактная группа замка зажигания вышла из строя.

Когда замок зажигания ломается, плохие контакты в нём не позволяют двигателю завестись. Однако причина не всегда бывает в замке. Неполадки могут возникнуть и в контактной группе (очень часто контакты в ней окисляются).

Чтобы понять, что причина неполадок именно в группе, а не в замке, следует провести простой тест. Надо снять с аккумулятора отрицательную клемму, убрать нижний кожух на рулевой колонке, выключить там все контакты и проверить их омметром, при этом поворачивая ключ зажигания в 3 рабочих положения. Во всех этих положениях омметр должен показывать ноль. Если он показывает какую-либо величину — налицо проблемы с контактной группой, которую и придётся менять.

Открывается капот автомобиля, с аккумулятора снимается отрицательная клемма.
Открывается нижняя часть кожуха на рулевой колонке.

На фото указан ход работы с замком ВАЗ 2109, но конструктивно эти замки аналогичны с десятой моделью. Отличие составляет электрическая схема контактной группы, о замене которой речь пойдёт ниже.

С нижней части рулевой колонки снят защитный кожух

Когда нужно смазывать замок

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Несмотря на то, что список средств для смазки замка довольно велик, не все составы одинаково хороши

Кроме того, бездумная и слишком частая смазка не принесёт ничего хорошего

Несмотря на то, что список средств для смазки замка довольно велик, не все составы одинаково хороши. Кроме того, бездумная и слишком частая смазка не принесёт ничего хорошего.

Важно понимать, что регулярность смазки автомобильного замка зажигания подразумевает сезонность. Другими словами, делать это рекомендуется с наступлением холодов и после зимы, т.е, дважды в год

Почему? Все объясняется просто: зимой и летом салонный воздух претерпевает температурные колебания и перепады. Чего только стоит отопление салона печкой и последующее остывание на стоянке в мороз. Перепады температурных режимов вызывают концентрацию влаги на замке зажигания.

То же самое может происходить и летом. Внутри салона включается кондиционер, охлаждающий воздух. Затем остановка машины, жара, колебание температурного режима налицо.

Итак, получается, что замок зажигания и другие салонные детали машины функционируют под большими нагрузками из-за концентрата. Поэтому весной и осенью им нужна бывает новая смазка.

Безусловно, есть и другая причина для смазки. Она связана с проблемами в работе замка. Например, если зажигание пропадает на кратковременный промежуток, это признак заедания ключа. В этом случае, после тщательного осмотра, проводится смазка.

Контактная смазка проводится не реже двух раз в год, как и обычная.

Положение ключа

Основная позиция – это «0», когда система полностью обесточена;
Отметка «I» укажет, что система активна, включена. Возможно включить габариты, фары, указатели поворотов, «дворники», загорается информативная панель приборов, активируется печной отопитель, накаляются нити обогрева заднего стекла автомобиля, лампой на консоли показывается состояние агрегатов;
Ключ на отметке «II»: силовой агрегат авто запущен. Но для самого старта мотора перемещения ключа в позицию «II» недостаточно. Необходимо провернуть чуть далее, до упора. Напряжение поступит на стартер авто, который даст запуск двигателю. После удачного старта, ключ сам вернется в положение «II», стартер отключится, двигатель внутреннего сгорания продолжит работать. Иногда двигатель заводится не с первого раза.

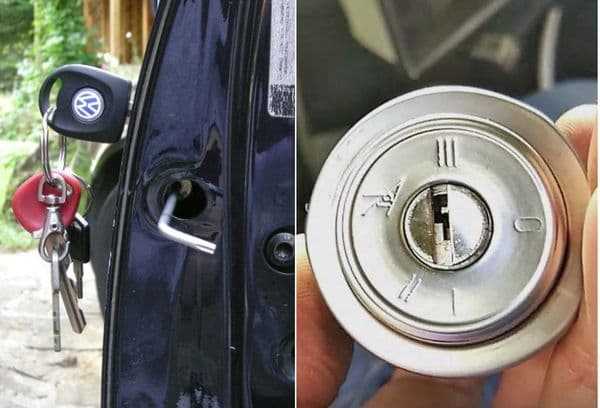

Если ключ не поворачивается

В случае замка зажигания всё сводится к прежней схеме: максимально разобрать замок. Затем нужно выбить стопор-штифт и извлечь механизм. В крайнем случае придётся подсверлить его, а затем выбить.

Хитрый приём

Чаще всего ключ в замке зажигания перестаёт поворачиваться по трём причинам:

истирание смазки;
засорение пылью (решается промывкой WD-40 или другими автомобильными очистителями);
усталость металла.

Со временем пружины ослабевают и перестают поднимать пин. Такой «уставший» элемент можно просто удалить из замка — автомобиль снова будет заводиться, причём родным ключом, так что не потребуется менять все замки в машине. Если сломано более одного пина, то демонтаж — только временная мера, ведь такой автомобиль заведётся любым сторонним ключом.

Дверные замки

Очень часто ключ не поворачивается в автодвери, потому что заржавел (его редко использовали) или обледенел. Первое решается преобразователем ржавчины (потребуется довольно много времени), второе — отогреванием.

Как снять замок зажигания на ваз 2109

Задолбал меня в последнее время замок зажигания, а вернее в самые не подходящие моменты. Заклинивал (не поворачивался) в положение зажигание → стартер. Особенно выводило из себя, когда на заправке, в пробке, на Ж\Д путях ждешь стоишь и т.п. Вчера поехал после работы и опять такая шняга. Каждый раз разбираешь кожух подрулевой, снимаешь сам замок и с помощью WD40 разрабатываешь вновь заклинивший наполовину блокиратор руля. Замок стоял оригинал ДААЗ. Само основание и блокиратор выполнены вроде из дюрали и имелись миллиметровые задиры на блокираторы и он иногда клинил внутри замка.

Вчера решил окончательно разобрать замок и подточить сам блокиратор чтобы больше такого не было. Я догадывался что там должны быть пружинки и прочая хрень, которая любит улетать вникуда или в глаз. Разобрал аккуратно и принялся стачивать две плоскости блокиратора, только вернувшись к второй части замка не тронув её еще, выстреливает пружинка и маленький шарик в неизвестном направлении.

Ипона мать… Поиск деталек в помещении в 60м² — равносилен поиску иголки в стоге сена. Короче собрал я обратно его. Вроде все работает вроде. Подключаю его, проверить работоспособность все нормально. Думаю странно, нафига тогда та пружинка и шарик?! установил все в обратной последовательности. Заехал в магазин и завожу машину все Ок, но работает только габариты, пошатав ключ заработала печка и ближний. Так вот что выполняли те самые детальки.

Получается что при возврате ключа на положение II после запуска двигателя не фиксировалось(не включалось) положение 15/2, которое отвечает за (Ближний и дальний свет фар. Противотуманный свет. Фароочистители. Очиститель заднего стекла. Обогрев заднего стекла. Омыватель. Вентилятор отопителя. Вентилятор системы охлаждения двигателя

). Попробовал автозапуск включить, но и он стал как то чудно включаться. Решил не экспериментировать с таким замком и купить новый, т.к. на дворе зима наступает и автозапуск нужен, а вдруг с таким замком залипнет стартер или еще чего и ремонт встанет куда дороже, чем сейчас раскошелиться на новый замок. В общем подумано-сделано. Купил по оптовой цене оригинальный ДААЗовский замок, в магазине узнавал стоит 1000-1250р.

Всем добра и исправного зажигания!

Поменять замок зажигания в принципе не такое, уж сложное дело. Цена замка зажигания на ВАЗ 2109 составляет около 700 рублей. Как заменить замок зажигания на девятке мы узнаем ниже.

Из инструмента нам понадобится торцевая головка на 10 и вороток возможно использование трещотки.

В первую очередь нужно отключить аккумулятор. Теперь нужно снять кожух рулевой колонки. Далее откручиваем болты крепления, которые затягивают хомут замка зажигания ВАЗ 2109.

Теперь разводим два хомута, чтобы они перестали сцепляться.

Снимаем замок, с рулевой колонки спуская вниз.

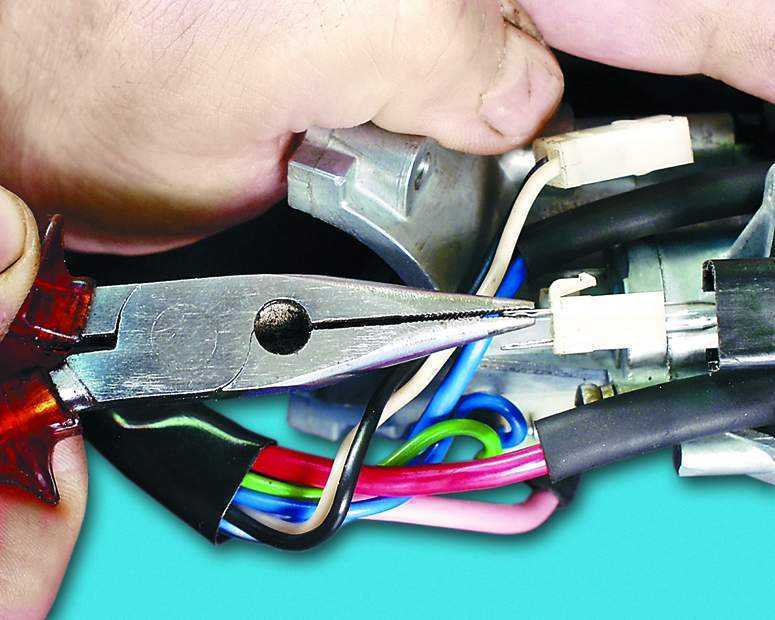

Отсоединяем штекеры с проводами.

Теперь нужно отсоединить самый большой штекер, немного просунув руку под панель.

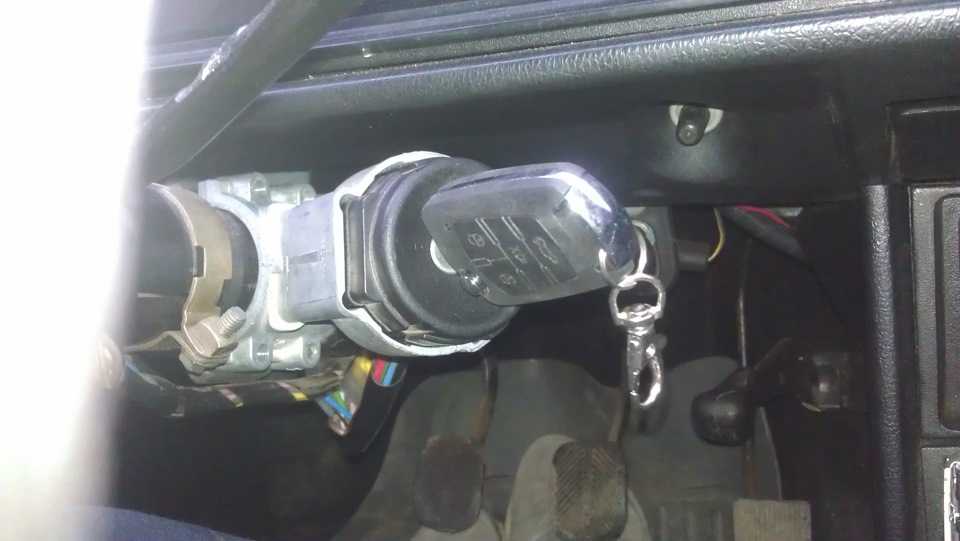

В результате видим следующую картину.

Установку замка зажигания автомобиля ВАЗ 2109 производим в обратном порядке.

Проблемы с модулем зажигания

Модуль зажигания является электронным аналогом трамблера(см.Устройство трамблера ваз: отличие контактной и бесконтактной систем зажигания и регулировка опережения зажигания) и катушки зажигания. Неисправный модуль может подвести в неподходящий момент, по знаменитому закону подлости. Его проверка и выявление неисправностей займут не более часа, зато позволит вовремя определить приближение серьезных проблем.

Модуль зажигания ваз2110

Итак:

Основной признак неисправности модуля проявляется в отсутствии искры в одном либо сразу нескольких цилиндрах
При этом двигатель троит, либо не запускается вообще
Второе распространенное явление — сбой во времени цикла зажигания, из-за которого невозможно согласованное взаимодействие поршневой и газораспределительной системы с модулем
Существует несколько методов выявления неисправности модуля
