Как сделать крыльчатку на электродвигатель своими руками

Какое изделие лучше выбрать?

Поскольку существует несколько материалов, из которых изготавливаются эти изделия, нужно определиться с выбором. Как уже говорилось, чаще в последние годы используется пластик. Но он не так хорош, а применяется лишь для того, чтобы повысить прибыль производителя, поскольку в производстве пластиковые изделия гораздо дешевле, и в то же время они быстро износятся и требуют замены.

Металлические же работают при любой температуре независимо от условий, и соответственно более долговечны. Потому выбирать лучше именно металлические изделия, если это позволяет конструкция

Но стоит обратить внимание, что для некоторых дизельных генераторов подойдут только пластиковые изделия

Конструкция и принцип работы крыльчатки

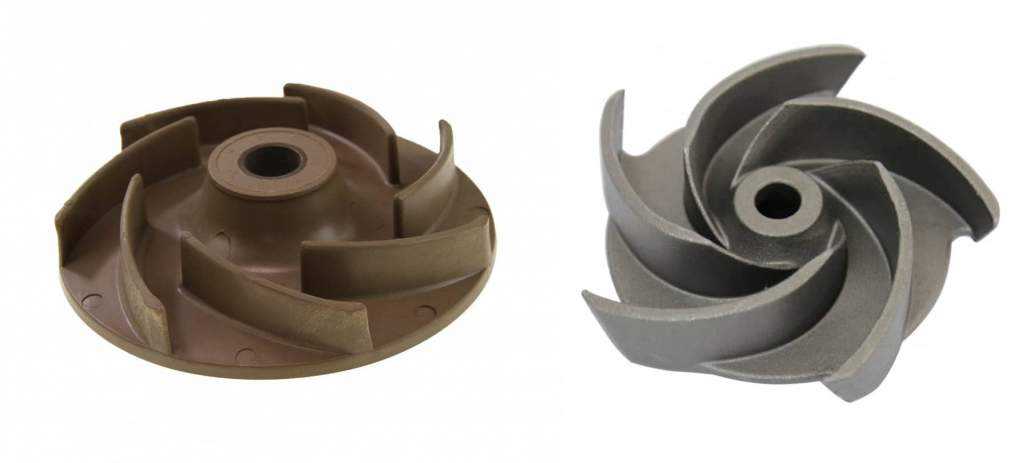

По своей конструкции крыльчатка представляет собой диск с расположенными на нем изогнутыми лопастями. В разных центробежных агрегатах их количество, геометрия, направление изгиба, расположение могут существенно отличаться.

Крыльчатка получает энергию от электродвигателя и начинает вращаться. При этом возникает центробежная сила, она и заставляет жидкость (перекачиваемый продукт) перемещаться от центра колеса к его периферической части. Затем рабочая среда под давлением выталкивается в напорный патрубок.

В центре крыльчатки возникает разрежение. Оно провоцирует эффект всасывания новой порции жидкости. Таким образом, идет цикличный бесперебойный процесс работы насоса.

Между лопастями крыльчатки и камерой насоса зазор должен быть минимальным — это создает лучшую тягу перекачиваемого продукта.

Материал крыльчатки

На качество насоса, его вес, прочность влияет материал крыльчатки. Больший вес позволяет работать с высокоплотными средами, но вместе с тем расходует больше энергии электродвигателя. А меньший вес снижает мощность. Металлические детали рабочего колеса способны подвергаться коррозии.

Для изготовления крыльчатки сегодня популярны следующие материалы:

1. Нержавеющая сталь. Обладает высокими механическими качествами, стойкостью к коррозии, но отличается низкими литейными качествами. Поэтому данные модели рабочего колеса изготавливают посредством сварки.

2. Углеродистая сталь. Востребована для производства крыльчаток для больших насосных агрегатов, которые работают в условиях низкой коррозии. Стойкость оборудования повышают специальные наплавки.

3. Листовая сталь. Стойкий к коррозии материал дает возможность изготовить тонкие лопасти, но их нельзя сделать закругленными.

4. Алюминий. Легкий и прочный материал, не подвержен коррозии, но не слишком долговечный.

5. Чугун. Наиболее тяжелый материал, предназначен для работы с высокоплотной средой. Срок эксплуатации невелик из-за подверженности коррозии.

6. Латунь. Прочный и антикоррозийный материал, наиболее часто используется для изготовления крыльчатки.

7. Пластик. Легкий и недорогой материал. Насос является производительным, но не справляется с тяжелыми жидкостями. Крыльчатку придется часто менять.

Причины поломок детали

Поскольку крыльчатка — ключевой элемент центробежного насоса, именно она чаще всего становится причиной его поломки. Проблемы могут возникнуть ввиду сложных рабочих условий: воздействия самой перекачиваемой жидкости (высокая плотность, содержание абразива), температурных перепадов, вибрации. Колесо также изнашивается из-за работы «всухую»: крыльчатка деформируется и даже полностью разрушается.

Причинами поломки детали иногда является кавитация, когда происходит «холодное закипание» жидкости на поверхности детали. В данной зоне схлопываются воздушные пузырьки, и скачки давления повреждают крыльчатку. Возможно, колесо изначально было неправильно установлено или же в ходе работы произошло его смещение.

Конструктивные типы крыльчаток

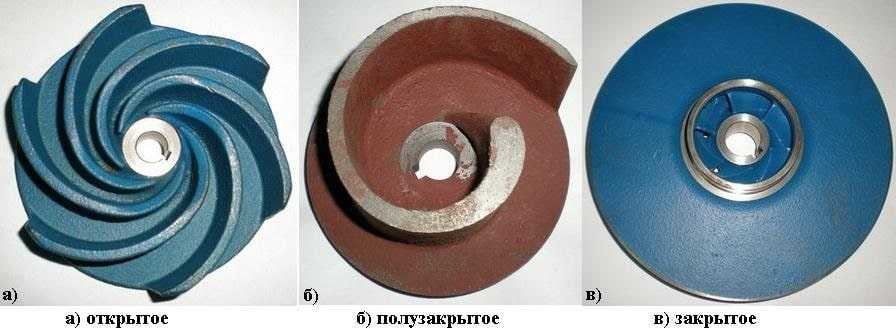

По конструктивному исполнению крыльчатки бывают разных видов:

1. Открытые. Это одиночное колесо, к которому прикреплены лопасти. Данные насосные аппараты применяют для работы с грязной водой. Поскольку крыльчатка открытая, ее не засоряет грязь (например, песок или глина, которые содержатся в жидкости), масляные включения. Минусами оборудования является низкий КПД (примерно 40%), небольшой напор.

2. Закрытые. Здесь лопасти находятся между двумя дисками. Такие колеса бывают сварными, штампованными или литыми. Это наиболее популярный вариант для перекачивания чистой воды (из-за сложности конструкции примеси будут ее засорять), который формирует хороший напор, предотвращает утечки продукта.

3. Полузакрытые. Сочетают свойства указанных выше конструкций. Это один диск, а роль второго выполняет стенка насоса. При этом высота лопастей такова, что позволяет им с малым зазором прилегать к корпусу аппарата. Данный тип насосов имеет высокую производительность, востребован для перекачки загрязненной жидкости (например, содержащей ил).

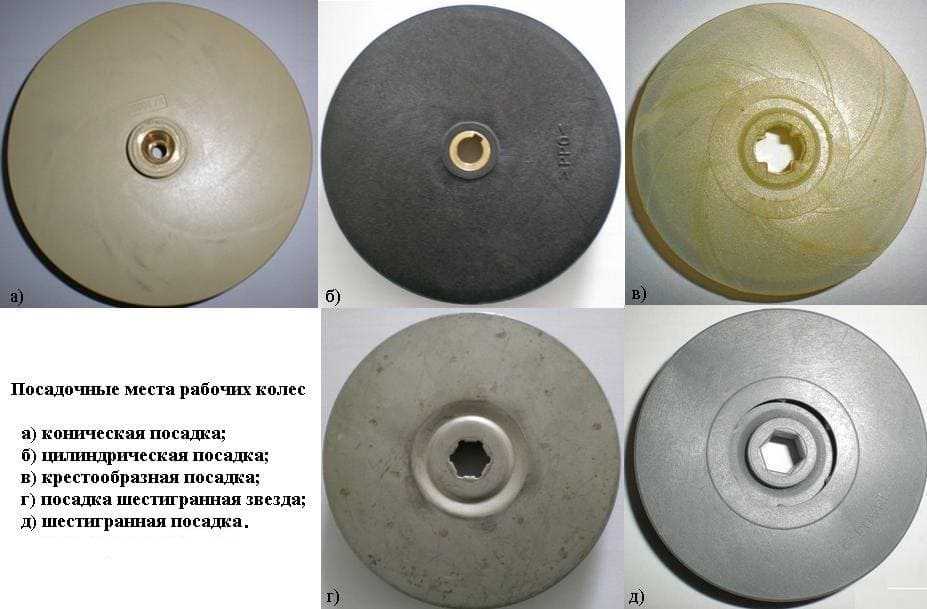

Энергия электродвигателя передается крыльчатке специального вала, который прикрепляется к центру колеса. Надежное и прочное крепление не должно проворачиваться. Оно бывает нескольких типов:

1. Коническое. Конус дает возможность легко заменить колесо, однако крепление не слишком надежное (может возникать эффект биения колеса). Оно подходит для работы с водой, при перекачивании же более плотных жидкостей будет снижаться КПД.

2. Цилиндрическое. Главный плюс цилиндра — это точное фиксирование крыльчатки на вале. Для лучшей фиксации крепления оно дополняется выступами.

3. Крестообразное. Наиболее жесткое крепление из-за наличия разу четырех выступов, позволяет перекачивать высокоплотные жидкости.

4. Шестигранное. Также достаточно жесткое крепление. Преимуществом является легкая насадка крыльчатки, отсутствие проворачивания. Идеальный вариант для работы с грязной жидкостью (в совокупности с колесом открытого типа).

5. Шестигранное в виде звезды. Такая посадка характерна для высоконапорных центробежных устройств, рабочие колеса которых изготавливают из нержавеющих сплавов. Сложная конструкция предполагает идеальную обработку крыльчатки и вала.
