Ремонт двигателей д-65, д65м, д65н, д65л. д-75, рм-80

Преимущества и недостатки силовой установки

Благодаря тому, что агрегат выпускался на Рыбинском моторном заводе, который считался оборонным предприятием страны, качество изготовления всего механизма в целом было на высоком уровне.

Соответственно, были присущи следующие свойства:

• Высокое качество изготовления и сборки деталей и механизмов;
• Простота и надежность конструкции;
• Повышенный ресурс и работоспособность;
• Прочные конструкции элементов блока цилиндров, маховика, картера;
• Неплохие тяговые показатели;
• Простота обслуживания: замена рабочей жидкости и регулировка зазора клапанов через каждые 25000км пробега;
• Неприхотливость к качеству топливовоздушной смеси.

Из недостатков силовой установки можно выделить:

• Редкие, периодические утечки смазки в сочленениях узлов и агрегатов;
• Двигатель работает с набором малого числа оборотов в сравнении с аналогами;
• Нежелательна длительная работа агрегата на холостых оборотах, в связи с быстрым износом узлов и агрегатов.

Трактор ЮМЗ-8244 – особенности сельскохозяйственной машины

Этот трактор ЮМЗ с передним ведущим мостом получил широкий спрос благодаря своей универсальности и маневренности. Небольшие габариты модели в паре с грамотно продуманным шасси и правильно подобранным центром тяжести позволяют трактору эффективно выполнять свои функции на небольших участках, показывая, при этом, максимально высокую производительность.

В базовую комплектацию трактора ЮМЗ-8244 входит надежный мотор марки Д-242-436, обладающий высоким крутящим моментом и длительными сроками применения. Для запуска двигателя завод-изготовитель предусмотрел в конструкции трактора надежный  электрический стартер. Благодаря наличию свободного доступа к основным узлам мотора, при необходимости может быть выполнена переделка трактора путем установки более мощного ДВС объемом 6л и выше.

Мотор модели дополняет высококачественная механическая синхронизированная КПП, работающая в нескольких диапазонах, а также сухое фрикционное сцепление, способное стабильно работать в двух потоках. Надежная задняя навеска в паре с ВОМ позволяет владельцу агрегата  использовать различные навесные и полунавесные сельскохозяйственные орудия.

Параметры модели включают:

• максимальная мощность – 83 л. с.;
• емкость топливного резервуара – 115 л;
• расход горючего –4,1 л/ч.;
• количество скоростей – 9 передних/3 задние;
• скорость передвижения – в диапазонах 2,9–30,2 км/ч.;
• вес – 4,59 т.

В кабине трактора расположены все необходимые для работы органы управления, удобное водительское сиденье, а также системы обогрева и вентиляции воздуха.

Это интересно: Что нужно для замены удостоверения тракториста-машиниста: раскрываем вопрос

Дизельные двигатели грузовых автомобилей и тракторов. Запасные части, регулировки и ремонт.

________________________________________________________________

___________________________________________________________________________

Дизельный двигатель ММЗ Д-245

Дизельный двигатель (дизель) Д-245 ММЗ и его модификации, устанавливаемые на автомобили ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок, представляют собой 4-х тактный поршневой четырехцилиндровый двигатель внутреннего сгорания с рядным вертикальным расположением цилиндров, непосредственным впрыском дизельного топлива и воспламенением от сжатия. Основными сборочными единицами дизеля являются: блок цилиндров, головка цилиндров, поршни, шатуны, коленчатый вал и маховик. Для обеспечения высоких технико-экономических показателей двигателя в системе впуска применен турбонаддув с промежуточным охлаждением наддувочного воздуха. Использование в устройстве наддува турбокомпрессора с регулируемым давлением наддува позволяет иметь на дизеле улучшенную приемистость, обеспеченную повышенными значениями крутящего момента при низких значениях частоты вращения коленчатого вала и высокий уровень соответствия требованиям к содержанию вредных выбросов в отработавших газах. Устройство и запасные части двигателя Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок Блок цилиндров и коленвал Д-245

Газораспределение и клапаны Д-245

Система смазки Д-245

Топливная система Д-245

ТНВД Д-245

Система охлаждения Д-245 Технические параметры и рабочие характеристики дизельного двигателя Д-245 Изготовитель — ММЗ (Минский моторный завод) Тип — 4-х тактный, рядный с турбонаддувом Число цилиндров, шт — 4 Способ смесеобразования — Непосредственный впрыск топлива Степень сжатия (расчетная) — 15,1±1 Диаметр цилиндра, мм — 110 Ход поршня, мм — 125 Рабочий объем, л — 4,75 Порядок работы — 1-3-4-2 Система охлаждения — жидкостная Номинальная частота вращения, об/мин — 2200 Мощность номинальная, кВт — 77+4 Максимальный крутящий момент, Нм — 385,5 Удельный расход топлива, г/кВтч — 236 Зазор между впускным клапаном и коромыслом на холодном дизеле, мм — 0,25…0,30 Система питания дизеля Д-245 Топливный насос Тип: четырехплунжерный, рядный, с подкачивающим насосом 4УТНИ-Т Регулятор: механический центробежный, всережимный, прямого действия, с автоматическим увеличением подачи топлива при пуске дизеля. Давление начала впрыска топлива — 21,6+0,8МПа (220+8 кгс/см2) Форсунки: ФДМ-22 17.1112010-01

Воздухоочиститель Комбинированный: моноциклон (сухая центробежная очистка) и воздухоочиститель с масляной ванной

Турбокомпрессор: центростремительная радиальная турбина на одном валу с центробежным компрессором. Система охлаждения

Тип: Жидкостная, закрытая с принудительной циркуляцией жидкости, контролем температуры термостатом и шторкой радиатора, управляемой с места оператора. Нормальная рабочая температура от 80С до 95С. Емкость системы охлаждения 19 л. Охлаждающая жидкость ОЖ-40; ОЖ-65; Тосол А40М; Тосол А65М. Система смазки

Тип: комбинированная, с жидкостномасляным теплообменником (ЖМТ). Очистка масла: центробежный масляный и сетчатый фильтр предварительной очистки масла. Минимальное давление масла: 0,08 МПа (0,8 кгс/см2) при 600 об/мин. Рабочее давление 0,2…0,3 МПа (2…3 кгс/см2). Максимальное давление на холодном дизеле: до 0,6 МПа (6 кгс/см2). Емкость системы смазки – 15 л. Система пуска двигателя

Электростартерная, 24 В, номинальной мощности 4,0 кВт. Генератор — Переменного тока, номинального напряжения 14 В, мощностью 1150 Вт.

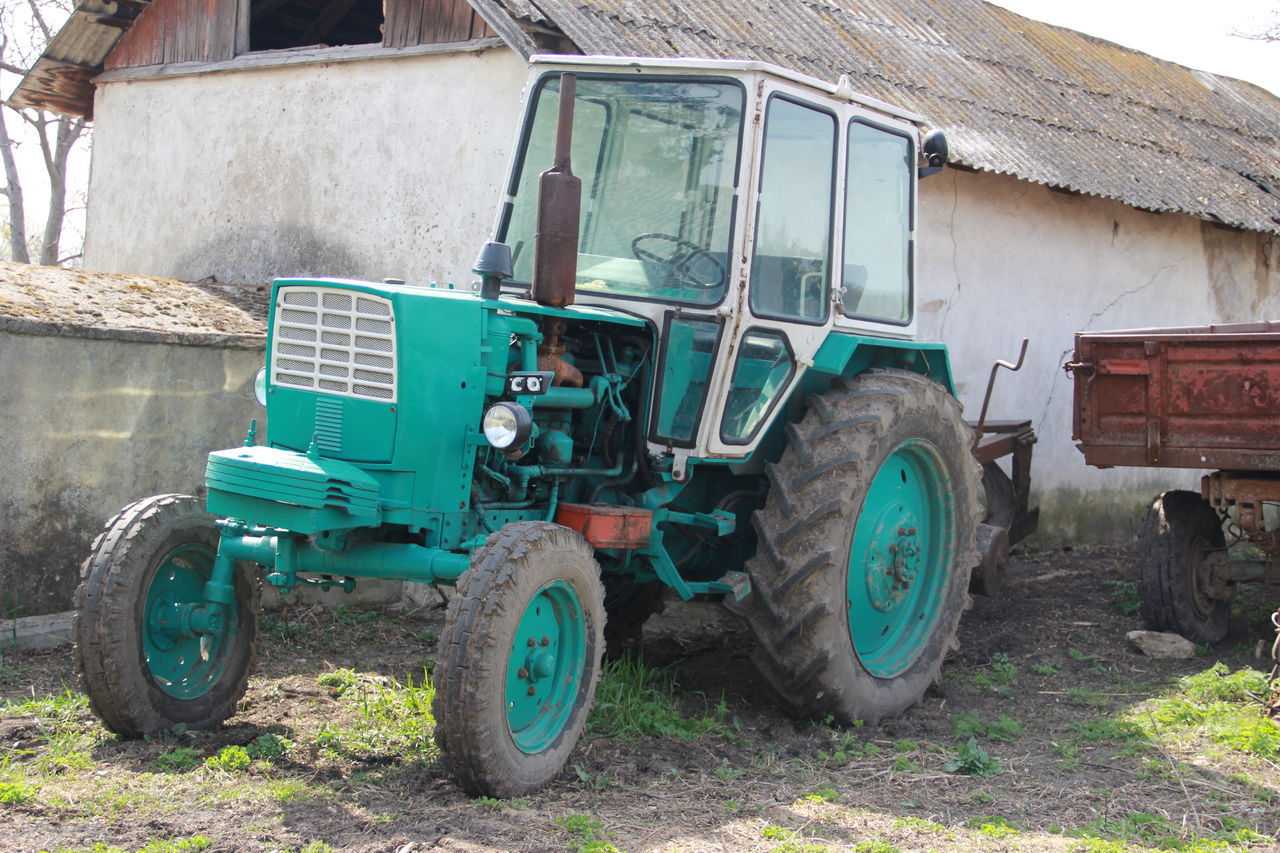

Основные характеристики тракторной техники

Производство тракторов было налажено в Днепропетровске (сейчас город Днепр, Украина) в 1996 году. Основой для технических характеристик трактора ЮМЗ-6КЛ послужил образ серии МТЗ-5. Учитывая то, что производственные мощности завода в далёких 60-х годах прошлого столетия были направлены на оборонную отрасль, удалось максимально реализовать технические решения, обеспечивающие надёжность и прочность тракторной техники нового поколения.

Для оборонного завода были приемлемы правила военной приёмки, и это не обошло стороной трактор ЮМЗ-6, который сразу закрепил за собой славу «неубиваемой техники». Для достоверности фактов можно привести следующие цифры: первое производство техники было начато в 1966 году, а ровно через 2 года завод получил заказ на выпуск 100 тысяч единиц. При этом компоновка трактора выглядела вполне классической – основная полурама машины, где был расположен механизм переднего моста, а также четырёхтактный мотор. В задней части машины была размещена рабочая кабина оператора техники.

ЮМЗ-6КЛ с отвалом и ковшом

Технические характеристики трактора ЮМЗ

Параметр	Значение
Тяговый класс машины	1,4
Скорость передвижения	От 2,1 до 24,5 км в час
Тип двигателя	Д-65 Н
Объем мотора	4,94 литра
Мощность мотора	60 л.с.
Длина	4065 мм
Ширина	1884 мм
Высота	2730 мм
Вес машины	3400 кг
Агротехнический просвет	650 мм
Управление рулевое	Гидрообъёмное, допускается по заказу механическое управление
Тормозная система	Сухие, диски, привод выполнен на задний тип колёс
Шины передние	Формула 9 х 20
Шины задние	Формула 15 х 38
Электрооборудование	12 Вольт
Давление в системах	14 МПа
Количество передач	5+1
Расходная часть топлива	3,8 литра в час
Объем бака для топлива	90 литров
Объем для системы охлаждения	29 литров
Ресурс до ремонта моточасов	12 000 часов

По заказу производится комплектация шинами размером 9,5-42. Возможно исполнение на полугусеничном ходу. Внедрён предпусковой подогреватель, имеется утеплительный чехол. Для сцепного веса допускается увеличение механических характеристик.

Дополнительная комплектация трактора предусматривает следующие компоненты:

Модификации трактора ЮМЗ 6

Конструкторы Южмаша весь период производства трактора трудились над улучшением его эксплуатационных характеристик. Создано четыре модификации машины:

6Л, годы производства 1970-1978.

Первый трактор в серии. Конструктивно это практически полный аналог базовой модели МТС-5, имеется чисто декоративное отличие в виде закругленной решетки радиатора.

6АЛ, 1978-86 гг.

Трактор 6-АЛ еще сохраняет многие «исходные черты», но в нем значительно усовершенствовали и доработали тормозную систему, изменился дизайн радиаторной решетки, приборной панели. Производитель внедрил регулируемую по высоте и углу наклона рулевую колонку, форма капота трактора поменялась на прямоугольную.

6К, 1986-93 гг.

Как уже упоминалось, это промышленный трактор, лишенный навески сзади. В нем предусмотрели механизмы крепления экскаваторного оборудования и/или ножа бульдозера. Хотя изначально предполагалось исключительно промышленное применение, позднее была создана и сельскохозяйственная модификация трактора без изменения индекса.

6АК, 1993-2001 гг.

Самая современная модель трактора – с оптимизированной кабиной и доработанным управлением; в частности, руль получил новый механизм регулировки. Гидравлическая система также подверглась модернизации, получив силовой и позиционный регулятор.

Особенности устройства

Основная часть остова трактора – пара жестко сцепленных брусом швеллеров, служащая опорой для агрегатов и элементов. Корпус коробки переключения передач содержит, помимо собственно КПП, понижающий редуктор в переднем отсеке и ВОМ, дифференциал и управление тормозами – в заднем.

Устройство

Основой машины «ЮМЗ» является каркас, состоящий из лонжеронов и поперечной балки. Передняя часть оборудована мостом с колёсами малого диаметра. Их управление осуществляется посредством цапф. Сзади трактора смонтирован привод на ведущий мост. Для обеспечения хорошей проходимости на машине установлены шины пониженного давления. Трактор оснащён следующими комплексами:

• раздельной гидравлической системой;
• электрическим оборудованием, рассчитанным на сеть 12 вольт;
• системой подачи воздуха;
• механизмом, обеспечивающим работу оборудования для задней навески.

На рулевом устройстве установлен гидроусилитель, обеспечивающий комфортное управление агрегатом. Тормозная система представлена механизмами колодочного и дискового типа.

Габаритные размеры

ЮМЗ-6 – среднеразмерный универсальный трактор:

Длина	4.165 м. с навеской
3.69 м. без навески
Ширина	1.884 м.
Высота трактора	2.66 м. по крыше
2.86 м. по глушителю
Колесная база	2.45 мю
Клиренс	45 см.
Сколько весит трактор ЮМЗ 6	3.35 т. – чистая масса, без учета технических жидкостей
3.89 т. — эксплуатационная
6 т – допустимый вес прицепа трактора ЮМЗ
1.15 т. – допустимый вес доп., оборудования
Скорость движения	До 24.5 км/ч.

Приведены основные характеристики, способные несколько меняться в зависимости от конкретной модификации. Все модели трактора имеют продуманную развесовку, благодаря которой машины проходимы и весьма маневренны. ЮМЗ-6 можно использовать на ограниченных пространствах – лесных полянах., в промышленных и сельскохозяйственных строениях, и т. д.

По весу трактора серии ЮМЗ 6 аналогичны (в базовых комплектациях).

Кабина

Типичный вид кабины ЮМЗ-6:

Она отличается надежностью и простотой, при достаточном комфорте управления и информативности приборной панели. Панорамное остекление обеспечивает трактористу хороший обзор, а резиновые амортизаторы предохраняют от вибрации.

Кабина трактора содержит:

• регулируемое по уровню высоты, подпружиненное кресло;
• колонку рулевого управления;
• контрольные рычаги;
• педали торможения и сцепления;
• панель приборов, включающую датчики давления пневматики и масла, спидометр, индикаторы тока в бортовой сети.

Для удобства механизатора предусмотрена система отопления, имеется также ящик для аптечки, в стандартную комплектацию трактора входит термос.

Навесное оборудование

К ЮМЗ-6 разработано множество позиций навесного оснащения под различные цели – насчитывается 258 вариантов возможного «обвеса». Основные типы «обвеса»:

• плуги, бороны, культиваторы, прочие варианты сельскохозяйственных приспособлений;
• компрессоры, аппараты для сварки, иная техника общего назначения;
• прицепы;
• землеройное оборудование, и пр.

Вариант экскаватора на основе машины ЮМЗ. Трактор ЮМЗ 6 экскаватор может весить до 3.9 т. в зависимости от комплекта:

Оборудование (кроме бульдозерного ковша) монтируется на заднюю навеску (помимо некоторых образцов промышленной версии ЮМЗ-6К, о которой будет сказано далее). Механизм навески трактора оснащен приводом с гидроцилиндром, благодаря чему возможно перемещение навесных агрегатов по вертикальной оси. А функционирование самих агрегатов обеспечивается передачей крутящего момента через ВОМ и дополнительными устройствами подключения пневмо-, гидро- и электрооборудования к бортовым сетям трактора.

Навеска сконструирована так, что тракторист может самостоятельно подключить устройства и оперировать ими. В этом помогает тягово-сцепное устройство СА-1, управляемое пультом в кабине оператора. Благодаря этому вырастает производительность работы и отпадает нужда в помощниках.

Модификации трактора ЮМЗ 6

Южный Машиностроительный завод всегда стремился вносить рациональные изменения и дополнения в свою машину. Таким образом появились несколько модификаций трактора ЮМЗ.

ЮМЗ-6Л — данная модель, выпускавшаяся с 1970 по 1978 год, по внешнему виду не отличалась от оригинала.

ЮМЗ-6АЛ — (1978-1986) имела модернизированную решетку радиатора, приборную панель и тормозную систему.

ЮМЗ-6К — (1986-1993) — данная модель была ориентирована на использование на промышленных предприятиях, поэтому с нее сняли механизмы крепления сельскохозяйственных орудий и установили крепежи для экскаваторного ковша и бульдозерного ножа.

ЮМЗ-6АК (1193-2001) — имел улучшенную кабину, оснащенную откидными окнами, а также регулируемую рулевую колонку.

Экскаватор ЭО 2621 «Петушок» — еще одно техническое средство, выпускавшееся на базе трактора ЮМЗ-6.

Экскаватор ЭО 2621 «Петушок» на фото

3.Кабина трактора ЮМЗ-6

Кабина трактора ЮМЗ-6 АКЛ 1992г.

Описываемая модель довольно проста в управлении и имеет комфортабельное рабочее место для механизатора. Кабина трактора серии ЮМЗ-6 отличается прочностью конструкции, в целях безопасности водителя снабжена пространственным каркасом. Вход осуществляется через двери расположенные по бокам.

Остекление двухуровневое с большими панорамными окнами по периметру в верхней части, а также малыми — внизу передней панели и обеих дверей. Имеются зеркала заднего вида и стеклоочистители и с электроприводом. Заднее и боковые стекла открывающиеся поворотом вокруг горизонтальной оси, установленной в верхней части.

Кабина трактора ЮМЗ-6 установлена на четырех резиновых амортизаторах с опорой на раму в передней части и кронштейны крыльев — в задней. Здесь размещаются следующие элементы:

1. Кресло водителя, регулируемое по высоте и смонтированное на пружинном амортизаторе.
2. Органы управления:
   1. Рулевая колонка с механизмом бесступенчатого изменения положения по высоте и вылету.
   2. Рычаги переключения передач, стояночного тормоза редуктора и механизма вала отбора мощности.
   3. Педали: сцепления и тормозной системы.
3. Приборная панель со спидометром, датчиками давления в масляной и пневматической системе, индикаторами напряжения и силы тока. Здесь располагается замок запуска двигателя с ключом.

Кабина оснащается большими зеркала заднего вида, козырьками для защиты от прямых солнечных лучей. Температурно-влажностный режим обеспечивается встроенным отопителем с вентилятором. Имеется ящик для размещения аптечки, пепельница, в базовой комплектации предусмотрен термос для воды и специальный зажим для его размещения. Кабина по параметрам эргономичности и удобства признается специалистами отличной.

Технические характеристики ЮМЗ-6

Инженеры использовали классическую компоновку для транспорта данного класса, так как задействована формула 4х2. Основой всему служит полурама, сваренная из двух соосных балок и передней поперечины. Полученная площадка служит для фиксации картеров, узла сцепления и механической коробки переключения передач.

Фронтальная часть имеет управляемые передние колеса, установленные на шарнирный мост. Манипуляции с ними осуществляются через цапфу.

Схема сцепления

Задняя часть отличается наличием жесткой привязки осей к корпусу коробки передач. Данный тип связки обеспечивает высокую степень надежности и обладает простотой в обслуживании и сборке. Схема трансмиссии заключается в том, что привод является постоянным на задние колеса.

На фото и в реальности видно, что данная техника рассчитана на эксплуатацию в проблемных условиях. Высокой проходимости способствуют пневматические шины, которые накачиваются с небольшим давлением. Они оснащены дополнительными массивными грунтозацепами.

Передняя и задняя пара резины изготовлены разных диаметров. Управляемая пара – двадцатидюймовая, а ведущая – изготовлена в формате R38. Подобное техническое решение оказывает существенное позитивное влияние на эксплуатационные характеристики.

Серия ЮМЗ 6 по своим параметрам относится к тяговому классу 1.4., способному развивать усилие в интервале 1,26-1,8 тс при мощности движков 55-75 л.с. и средней массе 2,9 т. Данные значения обеспечивают актуальность для такого транспорта в различных сферах хозяйствования.

• электрооборудование рассчитано на бортовую сеть в 12 В;
• гидравлическая система раздельно-агрегатная;
• имеется пневматическая система;
• предусмотрен задний тип навески оборудования.

Тормозная система установлена пневматического типа с колодочным или дисковым механизмом, управляемым педалью из кабины. Для стояночной блокировки используют рычаг, фиксирующийся храповиком.

ВИДЕО: Полевые испытания модернизированной машины

Это интересно: Отличия и технические характеристики минитракторов Уралец: описываем подробно

Неисправности мотора

Стоит отметить, что дизельный двигатель Д 65 был очень надёжен в эксплуатации и не требователен к качеству топлива, как и любая другая техника советского времени. Ремонт и обслуживание установки проводились крайне редко.

В случае, если серьёзного вмешательства в установку было не избежать, мотор приходилось полностью демонтировать с транспортного средства и разбирать, поскольку ремонт в полевых условиях был невозможен. Техника была требовательна к чистоте и боялась попадания грязи и пыли внутрь агрегата. Изношенные и поврежденные детали установки легко меняются в связи с простотой конструкции.

Для проведения регулировки клапанов требовалось:

• Завести агрегат, прогреть температуры эксплуатации, после чего заглушить мотор;
• Снять верхнюю крышку головки блока цилиндров;
• Провернуть коленчатый вал двигателя, установить поршень в верхней мёртвой точке, при правильном её нахождении, коромысла клапанов первого цилиндра свободно двигаются;
• Выставить необходимый зазор на первом цилиндре, провернуть коленчатый вал на 180°;
• Произвести регулировку зазора на третьем цилиндре провернуть коленчатый вал на 180°;
• Провести регулировку зазоров на четвёртом цилиндре, провернуть коленчатый вал на 180°;
• Провести регулировку зазоров на втором цилиндре;
• Установить обратно крышку головки блока цилиндров.

Кроме того, периодически необходимо проводить осмотр наружных деталей двигателя, и регулировать декомпрессионный механизм, в случае его наличия.

Источник

Особенности эксплуатации

И промышленные, и сельскохозяйственные образцы тракторов ЮМЗ 6 показали себя неприхотливыми в работе, надежными и долговечными: средний ресурс дизельного мотора до капремонта – до 10 тыс. моточасов. В силу достаточно простого устройства трактор легко обслуживать даже вне специализированных сервисов. В печати и свободном доступе в сети можно отыскать все схемы и инструкции по сервисному обслуживанию этих тракторов.

О долговечности машин говорит и то, что заявленный производителем тракторов срок эксплуатации – 10 лет, но сегодня, спустя более 15 лет после остановки производства, эти трактора активно применяются. При этом в работе можно встретить модели даже первых лет выпуска. Все это указывает на большой запас заложенной конструкторами прочности. На Западе также высоко оценили качества тракторов ЮМЗ-6, подтверждением чего служит вышеописанная сделка с концерном Volvo.

Весит трактор ЮМЗ относительно немного, и благодаря шинам низкого давления может использоваться там, где оказывается непригодна более тяжелая техника.

Несмотря на такие выдающиеся данные, у тракторов ЮМЗ есть и некоторые типичные проблемы:

• поломка гидроусилителя. Чаще всего выходит из строя шестереночный насос, нагнетающий рабочую жидкость;
• поломка сцепления по причине износа накладок фрикционов – от времени или при интенсивных нагрузках на узел;
• возникновение выработки в блоке цилиндров, особенно часто происходящее при некачественном обслуживании трактора, несоблюдении интервалов замены моторного масла;

Но указанных проблем можно легко избежать, если своевременно и правильно обслуживать трактор.

Описание агрегата

Дизельный двигатель Д 65 это базовая силовая установка, которая устанавливается на тракторах различных видов. Эти машины имеют различное назначение в применении, они могут использоваться в качестве тягачей, одноковшовых или траншейных экскаваторов, бульдозеров и другой техники.

Силовая установка Д 65 имеет большое количество модификаций:

• Трактора ЮМЗ: Д 65Н, Д 65М, Д65НТ, Д 65 МТ, Д 65Н1, Д 65НД, Д 65НТ1, Д 65ЛС;
• Трактор ЗТМ: Д 65 МТ1;
• Трактор ЛТЗ: Д65М1Л.

Все модификации агрегатов однотипны, разница лишь в механизмах, с которыми была проведена модернизация конструктивных особенностей отдельных единиц оборудования и устройств пуска. Так, самые популярные и распространенные модели дизеля Д 65ЛС и Д 65Н отличались друг от друга конструкцией картера маховика, который имел механизм включающий шестерню привода передней опоры и конструкцией самого маховика.

Характеристики базового двигателя Д 65 общие для всех модификаций. Силовой агрегат, это четырехтактный, четырёхцилиндровый, поршневой мотор, в котором цилиндры располагаются в ряд, вертикально. Впрыск дизельного горючего осуществляется непосредственно в цилиндр, воспламенение топливовоздушной смеси происходит от сжатия. Мощность мотора 60л.с., обороты 1500-2000 мин -1 .

Расположение агрегатов систем зависит от модификации двигателя. Так, техника марки Д 65Н в качестве пускового устройства применяет дополнительный пусковой мотор. Установка Д 65М для выполнения функции запуска использует электрический стартер. Оборудование системы питания у обоих агрегатов расположено с правой стороны. Что касается размеров установки, то её длина и ширина составляют: 1236 и 652мм соответственно, высота 1292мм, вес 500кг.

Двигатель д65м 1л технические характеристики

4. УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ТРАКТОРОВ ЮМЗ-6АЛ и ЮМЗ-6АМ

4.1. ДИЗЕЛЬ Д65Н, Д65М

На тракторах «Беларусь» ВМЗ-6АЛ и ЮМЗ-6АМ установлены дизели Д65Н (рис. 14) и Д65М (рис. 15) соответственно.

Дизель Д65Н отличается от дизеля Д65М системой пуска. Дизель Д65Н имеет систему пуска от карбюраторного двигателя, пускаемого электрическим стартером. Дизель: Д65М пускается электрическим стартером.

Дизель расположен в передней части остова трактора и прикреплен болтовым соединением: спереди — при помощи шарнирной опоры к переднему брусу полурамы трактора, сзади —

через картер маховика к корпусу муфты сцепления.

Дизель состоит из блока цилиндров, головки цилиндров, кривошипно-шатунного механизма, механизма газораспределения, а также узлов и агрегатов систем питания, смазочной, охлаждения, пуска и электрооборудования.

Дизель представляет собой бескомпрессорный четырехтактный, четырехцилиндровый двигатель внутреннего сгорания с воспламенением от сжатия, с непосредственным впрыском топлива в камеру сгорания, расположенную в поршне. При пере-мещении поршня от верхней мертвой точки (в. м. т.) к нижней мертвой точке (н. м. т.) в цилиндре создается разрежение, в результате чего очищенный воздух поступает через открытый впускной клапан 8 (рис. 16) в цилиндр. При движении поршня от н. м. т. к в. м. т. воздух сжимается (при закрытых клапанах 7 и 5) и его температура значительно повышается. Когда поршень несколько не доходит до в. м. т., из форсунки впрыскивается в камеру сгорания дизельное топливо. Распыленное л перемешанное с сильно нагретым воздухом топливо самовоспламеняется и сгорает.

Поршень под давлением газов перемещается от в. м. т. к н. м. т., и происходит рабочий ход. При движении поршня от н. м. т. к в. м. т. отработавшие газы выпускаются из цилиндра. Перечисленные процессы составляют рабочий цикл дизеля.

4.1.1 Блок цилиндров дизелей Д65Н, Д65М

Блок 22 (см. рис. 16) цилиндров служит остовом дизеля, в котором установлены и закреплены отдельные механизмы и детали дизеля. Блок цилиндров представляет собой механическую обработанную отливку из чугуна. В расточках блока установлены четыре гильзы 2. Снизу в трех вертикальных перегородках, а также в передней и задней стенках блока расположены постели коренных подшипников коленчатого вала,, которые образуются блоком цилиндров и соответствующими крышками (бугелями). Постели коренных подшипников блока расточены совместно с бугелями, поэтому замена и перестановка бугелей не допускается. На передней стенке блока имеется площадка для крепления водяного насоса 1. Ниже на блоке выполнены фланец для крепления крышки 36 щита распре-деления и отверстие для запрессовки пальца, на котором вращается промежуточная шестерня.

К заднему торцу блока цилиндров прикреплен болтами картер 23 маховика. На левой стенке блока выполнены фланцы для крепления центробежного масляного фильтра и крышки полости толкателей. В нижней части с этой же стороны выполнено отверстие для монтажа масломера. К нижней плоскости блока прикреплен масляный картер 27.

Рис. 16. Дизель (продольный разрез): 1 — водяной насос; 2 — гильза цилиндра; 3 — шатун; 4 — поршневой палец; 5 — поршень; -6 — термостат; 7 — выпускные клапаны; 8 — впускные клапаны; 9 — направляющая втулка клапана; 10 — патрубок отвода воды в радиатор; 11 — рукоятка рычага управления декомпрессионным механизмом; 12 — тарелка пружины клапана; 13 — сухари клапана; 14 — наружная и внутренняя пружины клапана; 16 — валик декомпрессионного механизма; 16 — крышки головки блока цилиндров; 17 — валик коромысел; 18 — стойка валика коромысел; 19 — распорная пружина коромысел клапана; 20 — коромысла клапанов; 21 — головка блока цилиндров, 22 — блок цилиндров; 23 — картер маховика; 24 — распределительный вал; 25 — масляный насос; 26 — пробка отверстия для слива масла; 27 — масляный картер; 28 — крышка второго коренного подшипника; 29 — шестерня привода масляного насоса; 30 — промежуточная шестерня; 31 — шестерня коленчатого вала; 32 — коленчатый вал; 33— шкив коленчатого вала; 34 — храповик; 35 — промежуточная шестерня; 36 — крышка щита распределения

Устройство

Главной частью остова модели стали два швеллера, жестко сцепленные брусом, либо рама с закрепленными на ней двигателем, задним мостом, сцеплением и коробкой передач. Передний отсек корпуса передаточной коробки включал понижающий редуктор, задний – управление системой тормозов, ВОМ и дифференциал.

Ходовая часть ЮМЗ-6 состояла из жесткой подвески переднего моста. Ее отличали несложный механизм управления передаточных усилий и применение поточной муфты сцепления. Рулевая колонка в более поздних версиях трактора регулировалась по нескольким параметрам. Из-за высокого расположения центра тяжести модель могла преодолевать угол всего в 10 градусов. Однако на практике ЮМЗ-6 уверенно чувствовал себя и на значительных уклонах.

Рулевое управление модели имеет гидроусилитель. Гидравлическая система трактора представлена в виде агрегата, не имеющего устройств автоматизации. На ЮМЗ-6 монтируются колеса с шинами пониженного давления. Колея хода в трактора регулируется автоматически в пределах 1400-1800 мм.

Благодаря разнообразному навесному оборудованию ЮМЗ-6 применяется в транспорте, промышленности, сельском хозяйстве и строительстве. Большая мощность позволяет выполнять на тракторе сразу несколько технологических операций, увеличивая его эффективность.

ЮМЗ-6 оснащается комфортной кабиной с виброизоляцией и шумоизоляцией, открывающимися боковыми и задними окнами. В тракторе отлично сочетаются удобное расположение щитка приборов и хорошая обзорность, что увеличивает эффективность работы оператора.

ЮМЗ-6 и сейчас остается одной из наиболее надежных и простых моделей своего класса. Запчасти на него продаются в большом ассортименте, потому проблем с ремонтом данной техники возникнуть не должно.

Сколько стоит б/у трактор ЮМЗ-6

Стоимость б/у ЮМЗ-6 в сравнении с аналогичными моделями куда меньше. Сейчас она колеблется в пределах 100000-300000 рублей.

Аналоги

Аналогом ЮМЗ-6 являются трактора МТЗ-50 и МТЗ-80. Все они представляют собой модификации одной модели – МТЗ-5. Конструкции данных тракторов имеют множество взаимозаменяемых деталей и схожих решений.

Модификации трактора ЮМЗ 6

Конструкторы Южмаша весь период производства трактора трудились над улучшением его эксплуатационных характеристик. Создано четыре модификации машины:

6Л, годы производства 1970-1978.

Первый трактор в серии. Конструктивно это практически полный аналог базовой модели МТС-5, имеется чисто декоративное отличие в виде закругленной решетки радиатора.

6АЛ, 1978-86 гг.

Трактор 6-АЛ еще сохраняет многие «исходные черты», но в нем значительно усовершенствовали и доработали тормозную систему, изменился дизайн радиаторной решетки, приборной панели. Производитель внедрил регулируемую по высоте и углу наклона рулевую колонку, форма капота трактора поменялась на прямоугольную.

6К, 1986-93 гг.

Как уже упоминалось, это промышленный трактор, лишенный навески сзади. В нем предусмотрели механизмы крепления экскаваторного оборудования и/или ножа бульдозера. Хотя изначально предполагалось исключительно промышленное применение, позднее была создана и сельскохозяйственная модификация трактора без изменения индекса.

6АК, 1993-2001 гг.

Самая современная модель трактора – с оптимизированной кабиной и доработанным управлением; в частности, руль получил новый механизм регулировки. Гидравлическая система также подверглась модернизации, получив силовой и позиционный регулятор.

Особенности устройства

Основная часть остова трактора – пара жестко сцепленных брусом швеллеров, служащая опорой для агрегатов и элементов. Корпус коробки переключения передач содержит, помимо собственно КПП, понижающий редуктор в переднем отсеке и ВОМ, дифференциал и управление тормозами – в заднем.

Технические характеристики ЮМЗ-6, масса © Ходовая и трансмиссия

Главной частью остова модели стали два швеллера, жестко сцепленные брусом, либо рама с закрепленными на ней двигателем, задним мостом, сцеплением и коробкой передач

В новых моделях трактора ЮМЗ особое внимание уделено улучшению условий труда оператора применяются шумо- и виброзащитные кабины с системами нормализации микроклимата, регулируемые сиденья, стало удобнее расположение органов управления и средств информации

Параметр	Значение
Тяговый класс машины	1,4
Скорость передвижения	От 2,1 до 24,5 км в час
Тип двигателя	Д-65 Н
Объем мотора	4,94 литра
Мощность мотора	60 л.с.
Длина	4065 мм
Ширина	1884 мм
Высота	2730 мм
Вес машины	3400 кг
Агротехнический просвет	650 мм
Управление рулевое	Гидрообъёмное, допускается по заказу механическое управление
Тормозная система	Сухие, диски, привод выполнен на задний тип колёс
Шины передние	Формула 9 х 20
Шины задние	Формула 15 х 38
Электрооборудование	12 Вольт
Давление в системах	14 МПа
Количество передач	5+1
Расходная часть топлива	3,8 литра в час
Объем бака для топлива	90 литров
Объем для системы охлаждения	29 литров
Ресурс до ремонта моточасов	12 000 часов

Технические характеристики

Машина юмз 6 и её технические характеристики имеют следующие значения:

• эксплуатационная масса — 3,895 т;
• тяговое усилие — 14,0 кН;
• скорость передвижения — 24,5 км/ч;
• число передач — 6;
• радиус поворота — 5,0 м;
• колёсная база — 2,45 м;
• максимальный вес прицепа — 6,0 т;
• диапазон рабочих температур — от -40 до +40 С;
• дорожный просвет: передний мост — 0,45 м, задний мост — 0,64 м;
• глубина брода, которую способен преодолеть трактор — 0,8 м;
• габариты трактора: длина — 3,69 м, ширина — 1,884 м, высота — 2,66 м;
• ёмкость топливного бака — 90,0 л;
• объём системы охлаждения — 29,0 л.

Обслуживание техники

«ЮМЗ 6» отличается высоким уровнем надёжности и нетребователен к качеству горючего, но, как и любая техника нуждается в периодическом обслуживании. В эту категорию работ входят следующие мероприятия: проверка дееспособности главной передачи, контроль работы заднего моста, устранение люфтов рулевого управления, проверка коробки переключения передач, регулировка клапанов и механизма сцепления.

Характеристики двигателя

На трактор устанавливался четырёхтактный дизельный двигатель юмз без турбонаддува, с частотой вращения коленчатого вала 1800 оборотов в минуту. Он мог быть двух типов:

• «Д-242-71». Его мощность составляла 62 л.с, рабочий объём достигал 4,75 л, крутящий момент — 241 Нм;
• «Д-65». Мощность данного агрегата составляла 60 л.с, рабочий объём — 4,94 л, величина крутящего момента имела значение 270 Нм.

Для данных типов двигателей расход топлива юмз 6 составляет 245 г/кВт в час.

Кабина трактора юмз 6

Особенности кабины

Кабина трактора смонтирована на раму при помощи специальных амортизаторов, изготовленных из резиновых компонентов. Её внутреннее пространство состоит из следующих компонентов:

• подпружиненного кресла машиниста;
• рулевого устройства, с возможностью изменения высоты и угла наклона;
• рычагов управления;
• педалей сцепления и тормоза;
• приборной панели, на которой расположены датчики контроля дееспособности всех систем и рабочих органов.

Кабина оборудована крупными зеркалами заднего вида и элементами защиты от попадания солнечных лучей. За климат-контроль отвечают отопительное устройство и вентиляторы. В комплектацию входит ёмкость для воды и приспособление для её закрепления в кабине.
