Где находится датчик температуры газ 31105 крайслер

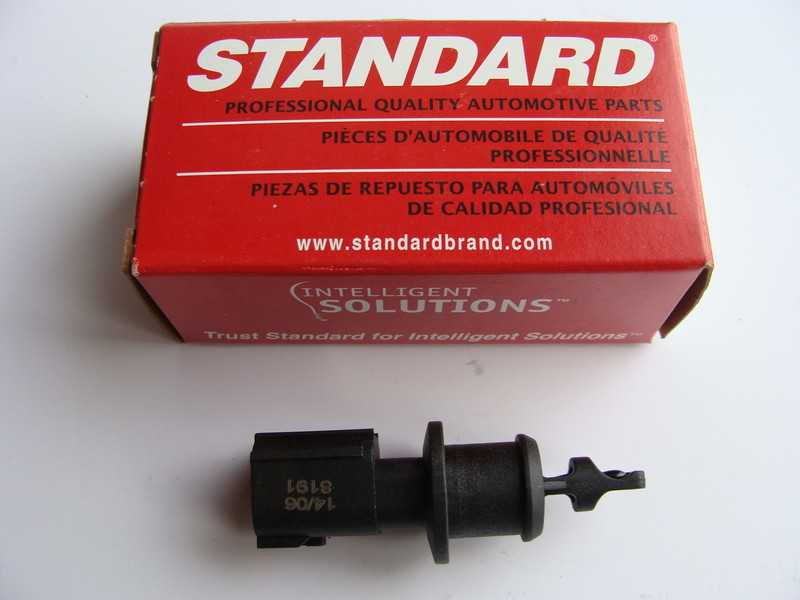

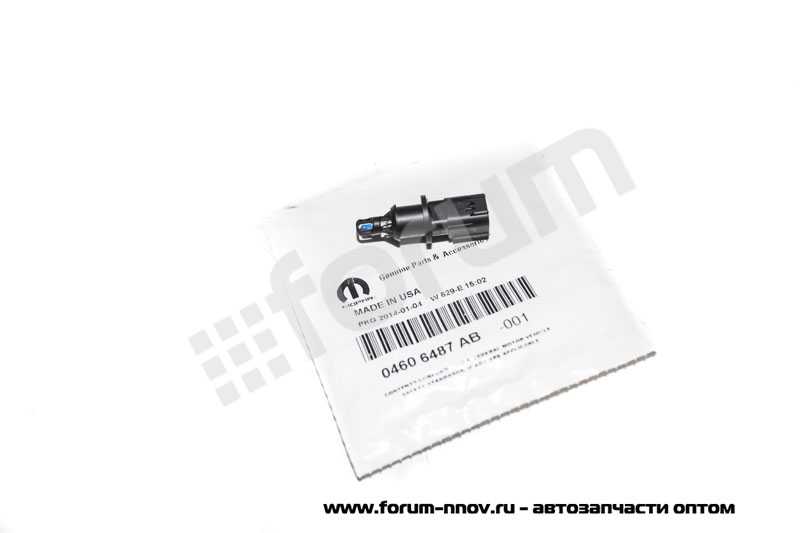

Как проверить и заменить датчик температуры воздуха ЗМЗ 406

Ранее я уже писал вам, про то, как проверить датчик температуры охлаждающей жидкости ЗМЗ 406. В этой статье я дал вам пошаговую инструкцию и схему проверки, так вот процедура ни чем не отличается, поэтому второй раз я описывать ее не буду, а перейду сразу к замене.

И так первое, что мы делает это:

Отсоединяем минусовую аккумуляторную клемму.
Находим датчик и зажимаем фиксатор, отсоединяем колодку жгута проводов системы управления двигателем от датчика температуры воздуха во впускном коллекторе.
Теперь нам необходимо, подсоединить клемму и включить зажигание. Далее вольтметром измеряем напряжение на выходе – 1, а выдернутые колодки жгута проводов СУД («минусовой» щуп вольтметра подсоединяем к «массе»
На экране вольтметра должно появиться напряжение равное 5В. Если этого не произошло, то у вас неисправна сама цепь питания датчика, и вам необходимо заменить ее.
Теперь, ключом «на 19» выкручиваем датчик температуры воздуха во впускном коллекторе и вынимаем его.
Меняем датчик и собираем все в обратном порядке.

Возможные неисправности контроллера

О неисправностях устройства могут сообщить следующие ошибки:

Р0131, Р0132. Эти ошибки говорят и слишком низком или очень высоком уровне сигнала с датчика кислорода.
Р0134. Блок управления не зафиксировал активность лямбда-зонда.
Р0135. Такая ошибка может свидетельствовать об обрыве электроцепи подключения датчика, а также возможном замыкании на питание либо землю.
Р0133. Слишком медленный отклик контроллера.
Р0137, Р0138. Очень низкий или высокий сигнал со второго лямбда-зонда.
Р0141. Неисправность также касается второго кислородного датчика, в данном случае речь идет об обрыве цепи либо замыкании (автор видео — канал Lty D).

https://youtube.com/watch?v=VbjK05F1UA8

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.

Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2.

Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:

Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;

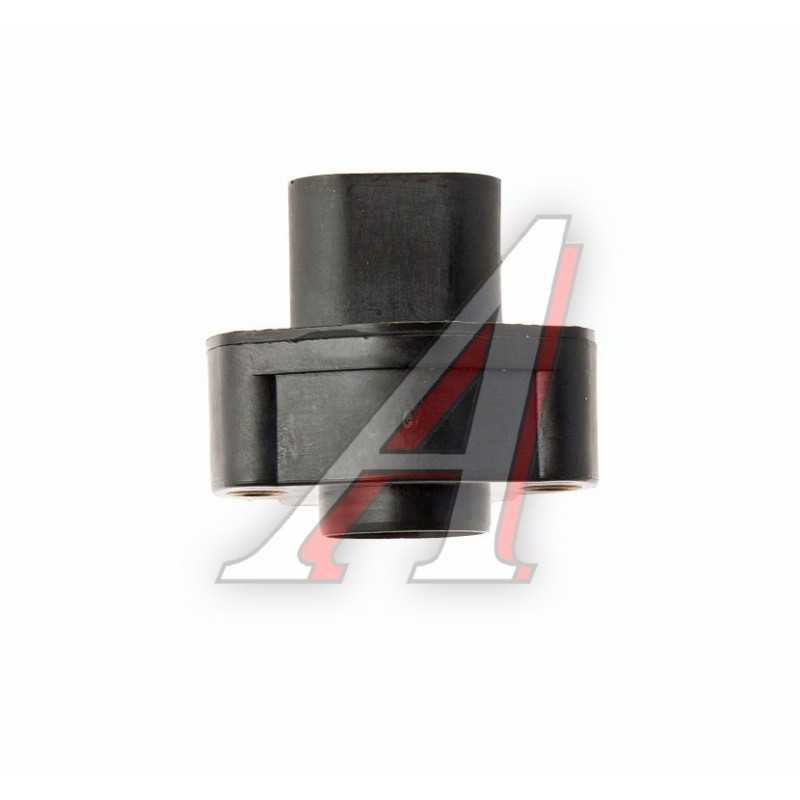

Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;

Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
Электробензонасос вместе с фильтром тонкой очистки топлива;
Датчик массового расхода воздуха с соединительными патрубками;
Корпус воздушного фильтра вместе с кронштейном;
Электрический вентилятор (но не обязательно).

Признаки неисправности датчика температуры на впуске воздуха ЗМЗ 406

Так как ДТВВ непосредственно влияет на поступление топливо воздушной массы в двигатель, то главным признаком его неисправности будет:

Увеличение расхода топлива
Так же возможны перебои в работе ДВС
И скачки оборотов двигателя на холостом ходу.

Естественно, эти все признаки влияют на эксплуатационные возможности вашей Газели, и если не обращать должного внимания данной проблеме ситуация может усугубится тем, что двигатель перестанет заводится из-за того, что форсунки не могут запуститься холодным стартом.

Всегда решением проблем с датчиком является его замена. Но перед тем как заменить вышедший из строя датчик температуры воздуха ЗМЗ 406, рекомендуется его проверить.

Последовательность действий при прозвонке

Перед тем, как прозвонить цепь мультиметром, нужно повернуть ручку прибора в нужное положение.
Установить концы (измерительные провода) в соответствующие гнёзда. Чёрный провод в гнездо, обозначенное СОМ (иногда оно может быть обозначено «*» или знаком заземления), а красный – в гнездо, где указан знак Ω (иногда ставят знак R). Стоит отметить, что знак Ω может быть нанесён как отдельно, так и в сочетании с обозначениями других единиц измерения (V, mA). Это правильное положение измерительных проводов, которое позволит соблюдать полярность при проведении дальнейших измерений. Хотя если будет проверяться только целостность проводов, взаимное положение их на полученный результат никак не повлияет.
Включить прибор. Для этого может быть предусмотрена отдельная кнопка или включение может происходить автоматически при повороте ручки в нужное положение при выборе пределов измерения или режима работ.
Замкнуть измерительные концы между собой. Если прозвучит сигнал, значит, прибор исправен и готов к работе.
Взять проверяемый кабель или провод (предварительно его концы должны быть оголены от изоляции, зачищены до металлического блеска, удалена с поверхности грязь, окислы). Прикоснуться измерительными проводами к оголённым участкам проводника.
В случае целостности прозвучит сигнал, а показания прибора будут или равны 0, или укажут на значение сопротивления. Если на дисплее будет отображена 1 и не будет звукового сигнала, это означает, что проверенный проводник оборван.

Двигатель Chrysler

Двигатель «Крайсер» с 2006 года применялся не только на «Волге», также им комплектовалась и «Газель». Если на ГАЗ 31105 и ГАЗ 3102 мотор устанавливался с 2006 по 2009 год, то «Газели» с Chrysler выпускались до 2010 года.

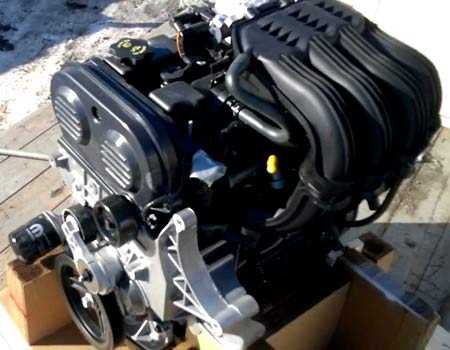

Готовый к установке на волгу 31105 двигатель Chrysler

Технические характеристики Chrysler 2.4 L:

Тип двигателя – DOHC, 16-клапанный (4 клапана на цилиндр), бензиновый;
Топливная система – инжектор (распределенный впрыск);
Количество цилиндров – 4;
Мощность – 137 л. c. (101 кВт);
Применяемое топливо – бензин Аи-92 или Аи-95;
Соответствие классу экологии – Евро-3;
Компрессия в цилиндрах (степень сжатия) – 9,47;
Диаметр цилиндров – 87,5 мм;
Ход поршня – 101 мм;
Охлаждение мотора – жидкостное;
Заводская маркировка – EDZ;
Объем – 2,429 л;
Расположение на ГАЗ 31105 – продольное.

Под капотом 31105 мотор разместился как родной. Он имел почти те же самые габариты, что и ЗМЗ 406, мало чем от заволжского мотора отличался и по объему цилиндров. В американском ДВС чугунный блок цилиндров и алюминиевая головка блока, в ГБЦ размещаются два распределительных вала, газораспределительный механизм имеет ременную передачу. Для более устойчивой работы в двигателе имеются два балансирных вала, которые приводятся в движение с помощью цепного привода от коленчатого вала.

Обслуживание

Мотор Chrysler 2.4 L для Сайбер не отличается капризностью – он прост в обслуживании. Замену масла масляного фильтра следует производить через каждые 10 тыс. км пробега, воздушный фильтр рекомендуется менять через каждые 15 тыс. км. Интересная позиция «газовцев» – американцы советуют менять ремень ГРМ через 120-150 тыс. км пробега, ГАЗ настаивает на его замене через 75 тыс. км.

Ремень ГРМ на моторе Chrysler 2.4 L

В технических характеристиках указывается заправка сухого масляного картера – 5,3 литра. С учетом того, что при сливе масло в системе всегда немного остается, для замены его требуется 4,8 л. Охлаждающей жидкостью для мотора является тосол или антифриз, для радиатора на «Волге» 31105 необходимо 10 литров.

При техническом обслуживании, кроме замены масла и масляного фильтра, рекомендуется выполнять следующие виды работ:

Проверять уровень охлаждающей жидкости в системе охлаждения двигателем;
Замерять компрессию в цилиндрах;
Осматривать ДВС с целью выявления течи масла;
Производить осмотр свечей, предварительно сняв их;
Выполнять компьютерную диагностику ЭСУД;
Проверять давление масла механическим манометром.

Возможности для тюнинга

Различные заводские недоработки ведут к модернизации системы охлаждения ЗМЗ-406 владельцами и водителями. Существуют различные возможности для улучшения системы. Такой тюнинг сделает жизнь гораздо легче.

Так, можно принудительно включать вентилятор радиатора с индикацией. Напряжение подается на электромотор. Здесь же можно менять разъемы подключения колодки вентилятора. Также многие ставят электропомпу, которая прокачивает тосол через печку. Можно сделать так, чтобы электропомпа включалась вместе с вентилятором.

С помощью данных доработок можно получить максимальную температуру двигателя в 97 градусов. Если включать вентилятор вручную, особенно в пробках, то имеется большой запас теплоемкости. Система охлаждения ЗМЗ-406 будет работать исправно, и мотор не перегреется.

Некоторые владельцы считают электровентлиятор ненадежным и уходят от этого решения. Например, можно установить принудительное охлаждение, приводимое в действие от помпы. Надежность выше, чем у электрического аналога. Систему такую применяли за ЗМЗ-402 и на «Газелях». Если нужно модернизировать инжекторную «Газель», то просто устанавливают вентилятор системы охлаждения на карбюраторный ЗМЗ-406. Но понадобится также и помпа.

Система охлаждения ГАЗ 31105

Охлаждение на автомобиле ГАЗ 31105 жидкостное, в роли охлаждающей жидкости используется тосол или антифриз. В крайнем случае, в систему можно залить воду, но использовать ее можно только в летнее время. Еще следует знать, что при работе на воде в рубашке охлаждения блока цилиндров образуется ржавчина, которая со временем разъедает металл.

Схема рубашки охлаждения блока цилиндров

Чтобы охлаждение ДВС происходило эффективно, в системе предусмотрена принудительная циркуляция охлаждающей жидкости (ОЖ). Контур охлаждения на ГАЗ 31105 является замкнутым, ОЖ в системе гоняется по кругу.

Основные задачи

Основываясь на измеренной информации, можно определить угловую скорость и частоту вращения коленчатого вала. После получения таких данных электронный блок управления может выполнять следующие задачи:

управлять впрыском бензина;
определять срок действия форсунок и период впрыска;
управлять зажигательной системой;
определять точный промежуток времени зажигания;
управлять газораспределением;
определять момент прохождения поршней цилиндров;
контролировать и регулировать работу всех систем двигателя;
управлять улавливанием топливных паров.

Приведенная информация в очередной раз подтверждает, что ДПКВ полностью определяет функционирование основных систем — впрыск топлива и зажигание. Автолюбители утверждают, что ДПКВ очень удобен в тех случаях, когда нужно контролировать управление иных систем ДВС. Также стоит учесть, что неисправный датчик может негативно повлиять на работу силового агрегата.

Описание электрической схемы.

А9 – модуль погружного насоса; В2 – датчик сигнальной лампы аварийного падения давления масла; В7 – датчик указателя температуры охлаждающей жидкости; В12 – датчик указателя уровня топлива; В46 – датчик спидометра; В64 – датчик температуры наружного воздуха; В67 – датчик аварийного падения уровня тормозной жидкости; В83* – антиобледенитель; В95* – датчик давления; D21 – блок управления климатической установкой; D29 – блок управления замками дверей; D30 – блок регулировки скорости вентилятора; Е1 – блок-фара левая; Е2 – блок-фара правая; Е3 – фара противотуманного света левая; Е4 – фара противотуманного света правая; Е16 – плафон; Е27 – фонарь задний левый; Е28 – фонарь задний правый; Е30, Е72 – фонари освещения номерного знака; Е35 – подкапотный фонарь; Е59 – прикуриватель; Е61 – фонарь освещения багажника; Е71 – плафон освещения вещевого ящика; Е80 – дополнительный стоп-сигнал; Е81, Е82 – задние фонари в крышке багажника; F30 – предохранитель (20 А) кондиционера; F41 – блок предохранителей левый; F42 – блок предохранителей правый; F43 – блок предохранителей в моторном отсеке; G1 – генератор; G2 – аккумуляторная батарея; Н1, Н2 – звуковые сигналы; Н62,Н63 – лампы габаритного света передние; Н70, Н71 – лампы заднего противотуманного света; Н72, Н73 – лампы света заднего хода; Н74, Н75 – лампы стоп-сигнала; Н76,Н77 – лампы заднего габаритного света; Н78,Н79 – лампы задних указателей поворота; Н98,Н99 – лампы ближнего света; Н100,Н101 – лампы дальнего света; Н102,Н103 – лампы передних указателей поворота; К1 – реле стартера; К3 – реле стеклоочистителя; К7 – реле звуковых сигналов; К12 – прерыватель указателей поворота; К18 – реле дальнего света фар; К19 – реле ближнего света фар; К20 – реле противотуманных фар; К36 – реле электорвентилятора; К42 – реле обогрева заднего стекла; К56* – реле электровентилятора кондиционера; К57* – реле муфты компрессора; К71 – реле задних противотуманных фонарей; К80* – реле кондиционера; М1 – стартер; М2 – электродвигатель вентилятора отопителя; М3 – электровентилятор системы охлаждения; М4 – электродвигатель стеклоочистителя; М5 – электронасос стеклоотмывателя; М6 – электробензонасос; М24 – электромоторы управления правым наружным зеркалом заднего вида; М25 – электромоторы управления левым наружным зеркалом заднего вида; М34* – моторедуктор заслонки рециркуляции; М36 – моторедуктор заслонки воздухоподмешивания; М38, М39 – электропровод корректора фар; М40* – электровентилятор конденсатора кондиционера; М43 – кран отопителя; М50,М51,М52,М53 – моторедукторы блокировки замков дверей; М54 – моторедуктор блокировки замка багажника; Р2 – комбинация приборов; R14 – нагревательный элемент заднего стекла; S1 – выключатель (замок) зажигания; S9 – переключатель световой сигнализации и указателей поворота; S12 – переключатель стеклоочистителя; S15 – выключатель нагревательных элементов зеркал заднего вида; S18 – выключатель заднего противотуманного света; S19 – выключатель переднего противотуманного света; S29 – выключатель света заднего хода; S30 – выключатель стоп-сигналов; S36 – выключатель звуковых сигналов; S39 – центральный переключатель света; S50 – переключатель управления зеркалами; S52 – выключатель контрольной лампы включения стояночного тормоза; S61- переключатель обогрева заднего стекла; S70,71 – выключатели плафона дверные; S77 – выключатель плафона вещевого ящика;

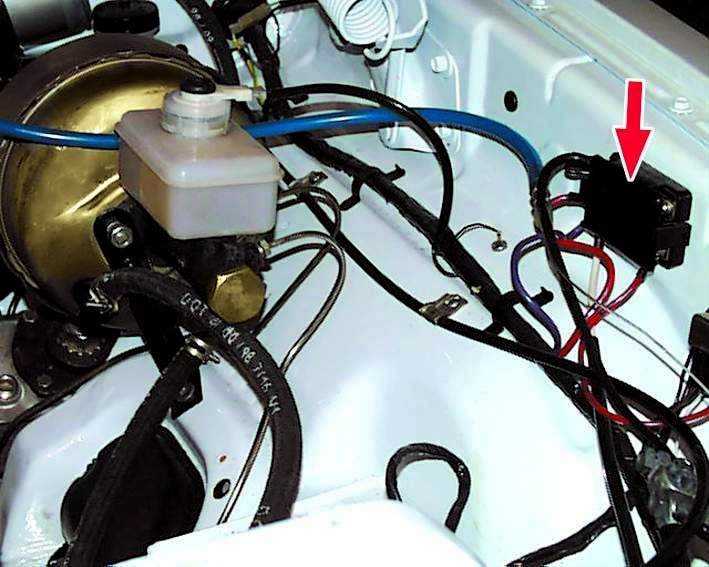

Блоки под капотом

Под капотом находятся некоторые дополнительные элементы предохранителей и реле Газ 31105 крайслер.

Блок предохранителей

Крепится на левом брызговике и состоит из плавких вставок, закрыт защитной крышкой.

Схема

Назначение

60 А защищает цепь анти блокировочной системы тормозов (АБС);
60 А практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока;
40 А цепи питания освещения и световой сигнализации автомобиля;
90 А цепи аккумуляторной батареи, генератора, электро омывателя фар (при его наличии) и цепь питания электро вентилятора радиатора системы охлаждения двигателя.

С июля 2006 года через этот предохранитель подключен к генератору вывод «А29» блока управления двигателем, через который осуществляется функция управления током возбуждения генератора (регулировка напряжения в бортовой сети автомобиля).

Блок реле

Располагается рядом с блоком предохранителей.

Тут могут находится следующие реле:

реле электро вентилятора радиатора системы охлаждения двигателя,
реле системы впрыска топлива,
реле электро вентилятора кондиционера,
реле муфты компрессора кондиционера расположены на левом брызговике моторного отсека и закреплены на кронштейне крепления бачка системы гидроусилителя рулевого управления.

Отдельно, на кронштейне крепления бачка системы охлаждения, располагаются реле системы управления двигателем и реле бензонасоса.

Хотите помочь дополнить материал? Пишите всё в комментарии.

Схема охлаждения ГАЗ 31105

Схема охлаждения на «Волге» ничем не отличается от схемы на любом другом современном легковом автомобиле. В радиатор СО заливается антифриз, который с помощью водяного насоса гоняется по малому или большому кругу. Пока ДВС еще не разогрет, движение ОЖ в системе ограничивает термостат. Он перекрывает дорогу жидкости, заставляя ее двигаться по малому кругу.

Подробная схема системы охлаждения Волги 31105

Вентилятор охлаждения

Для подачи холодного воздуха на радиатор «Волга» оснащается вентилятором. Всего на этих машинах предусмотрено два вида вентиляторов:

С постоянным обдувом в виде крыльчатки. Крыльчатка крепится к помпе и вращается вместе с водяным насосом во время работы двигателя;
Электрический вентилятор. Он оснащается датчиком и включается только при достижении определенной температуры ОЖ.

Электровентилятор на 31105 обычно срабатывает при температуре ОЖ от 98 до 104ºC (показания датчика), часто он включается на холостом ходу двигателя, когда машина стоит на месте. На трассе и на скорости, особенно в холодное время года, электровентилятор почти никогда не включается – поток воздуха с дороги успевает охладить радиатор.

Включением электромотора управляет блок управления двигателем, в схеме предусмотрено реле включения вентилятора. Но реле может выйти из строя, и некоторые владельцы авто в обход реле в электрическую цепь подключают тумблер. В случае, если температура поднимается до критической, а вентилятор так и не сработал, тумблером достигается принудительное включение электромотора.

Наиболее известные производители вентиляторов: «Пекар», Luzar, Bosch, Фенокс.

Вентилятор охлаждения от фирмы Фенокс

Водяной насос

Водяной насос обеспечивает циркуляцию ОЖ в системе охлаждения. Чтобы не перегреть двигатель, к выбору помпы для 31105 следует отнестись со всей ответственностью. Производителей запчастей сейчас очень немало, и не вся продукция достаточно качественная.

Среди производителей водяных насосов для моторов ЗМЗ 406 (405) с положительной стороны зарекомендовали компании:

Не самые хорошие отзывы о помпах изготовления Kraft, Fenox, Luzar. В среднем цена насосов колеблется от 900 до 2000 рублей, и она зависит от региона продажи и производителя.

Так выглядит водяной насос от Волги 31105

Качество, судя по отзывам, у этой продукции неплохое. Не слишком хорошо отзываются о помпах Dolz, подозрительно дешевая продукция у фирмы Concord (и не хвалят). Трудно что-то определенное сказать про насосы компании Luzar – реклама идет мощная, но негативных отзывов о деталях этой фирмы в интернете немало. Для желающих купить этот товар – цена вопроса около 1700-1900 руб.

Термостат

Выбор термостата – тоже вопрос важный.

В случае заклинивания клапана в термостате двигатель закипает, что приводит к пробою прокладки головки блока, к короблению ГБЦ, залеганию поршневых колей, прогару поршней. Лучше не скупиться и покупать термостат высокого качества, тем более, сама деталь не так уж и дорого стоит, даже если она оригинального производства.

Многие автомагазины продают термостаты вместе с корпусом в сборе, и тогда цена детали резко (в несколько раз) увеличивается. Но стоит ли переплачивать за корпус, если он не лопнувший. Ведь для того, чтобы извлечь термостата из корпуса на моторе ЗМЗ 406 (405), достаточно открутить два болта.

Источник

Схема охлаждения ГАЗ 31105

Подробная схема системы охлаждения Волги 31105

Вентилятор охлаждения

С постоянным обдувом в виде крыльчатки. Крыльчатка крепится к помпе и вращается вместе с водяным насосом во время работы двигателя;
Электрический вентилятор. Он оснащается датчиком и включается только при достижении определенной температуры ОЖ.

Практически на всех моделях 31105 устанавливается электрический вентилятор охлаждения, крыльчаткой оснащаются только автомобили с двигателем ЗМЗ 402, а таких машин совсем мало. Электровентилятор на 31105 обычно срабатывает при температуре ОЖ от 98 до 104ºC (показания датчика), часто он включается на холостом ходу двигателя, когда машина стоит на месте. На трассе и на скорости, особенно в холодное время года, электровентилятор почти никогда не включается – поток воздуха с дороги успевает охладить радиатор.

Наиболее известные производители вентиляторов: «Пекар», Luzar, Bosch, Фенокс.

Вентилятор охлаждения от фирмы Фенокс

Водяной насос

Так выглядит водяной насос от Волги 31105

Термостат

Выбор термостата – тоже вопрос важный. В случае заклинивания клапана в термостате двигатель закипает, что приводит к пробою прокладки головки блока, к короблению ГБЦ, залеганию поршневых колей, прогару поршней. Лучше не скупиться и покупать термостат высокого качества, тем более, сама деталь не так уж и дорого стоит, даже если она оригинального производства.

Самыми дорогими будут детали для американского мотора «Крайслер». Оригинальный термостат MOPAR стоит дороже 2 тыс. руб., от фирмы LUZAR деталь будет стоить около 600-700 руб. Для моторов ЗМЗ 405/406/402 (они одинаковые) покупка такой детали обойдется существенно дешевле – в пределах от 150 до 300 рублей. Многие автомагазины продают термостаты вместе с корпусом в сборе, и тогда цена детали резко (в несколько раз) увеличивается. Но стоит ли переплачивать за корпус, если он не лопнувший. Ведь для того, чтобы извлечь термостата из корпуса на моторе ЗМЗ 406 (405), достаточно открутить два болта.

Датчик положения коленвала ГАЗ-31105 Крайслер (датчик отчета) — один из важнейших компонентов электронной системы управления двигателем внутреннего сгорания. Данный элемент предназначен для обеспечения функционирования главной системы ДВС и отслеживания эксплуатационных характеристик коленчатого вала.

Замена проводки

Поэтому, при интеграции новой проводки лишь изменяется схема подключения в соединительных клеммах, а для совмещения следует пользоваться схемой электропроводки нового силового агрегата.

Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
соединяются с помощью клемм электронные компоненты и контрольные приборы;
проверяется с помощью тестеров вольтаж и правильность подключения.
