Схема предохранителей и реле газель / соболь (1994-2003)

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

  1. Машины выпуска до 2003 года:
  2. комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
  3. управляющие реле установлены отдельно от монтажного блока;
  4. подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
  5. Модели 2003-2010 года выпуска:
  6. устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
  7. реле управления также расположены независимо от блока;
  8. силовой предохраняющий модуль может быть различным:
  1. БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
  2. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

  1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
  2. Основные управляющие реле входят в состав блока.

Так выглядят управляющие реле для автомобиля Газель

Процесс установки защитных реле

Автомобили с дизельным двигателем

  1. Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
  2. Измененный подкапотный блок, в том числе защищаемые цепи:
  3. система подогрева воздуха с защитой 125А;

Схематическое устройство системы подогрева воздуха в газели

Схема с размерами автомобильного предохранителя

Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.

Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя.

Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке.

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания.

Они расположены в двух блоках под панелью приборов со стороны водителя. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.

Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.

Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.

Блок предохранителей и реле в салоне Газель Бизнес и Соболь

Монтажный блок расположен со стороны водителя, внизу панели управления под рулем.

Схема блока предохранителей и реле в салоне Газель бизнес и Соболь

1 – пинцет для извлечения предохранителей; 3 – колодка диагностики

Описание

А Назначение
Верхний блок предохранителей
F1 10 Лампа габаритного света в левой блок-фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака
F2 10 Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя
F3 15 Лампа ближнего света левой блок-фары, сигнализатор включения ближнего света
F4 15 Лампа ближнего света правой блок-фары
F5 15 Лампа дальнего света левой блок-фары, сигнализатор включения дальнего света
F6 15 Лампа дальнего света правой блок-фары
F7 10 Лампы противотуманного света в задних фонарях
F8 10 Реле указателей поворота в режиме указания поворотов
F9 15 Реле указателей поворота в режиме аварийной сигнализации
F10 10 Датчик положения педали тормоза в режиме включения сигналов торможения
F11 20 Лампы противотуманных фар (опция
F12 15 Блокировка дифференциала (опция)
Нижний блок предохранителей
F13 10 Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя
F14 10 Блок управления ABS
F15 20 Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель
F16 5 Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов)
F17 15 Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя
F17 5 Электропривод зеркал (опция)
F18 25 Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя
F18 15 Дополнительный отопитель (автомобили ГАЗ-2217 и мод., ГАЗ- 2752 и мод. с двумя рядами сидений)
F19 20 Электродвигатели стеклоподъемников (опция)
F19 15* 25 Отопитель
F20 20 Электростеклоподъемники (опция)
F21 20 Реле звукового сигнала, прикуриватель, розетка
F22 15 Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал
F23 10 Головное устройство звуковоспроизведения
F24 5 Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция)
F25 15 УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания)
F25 5 ISF2.8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания)
F26 20 УМЗ-4216: Обмотка и контакты главного релеISF2.8s4129Р: Подогреватель системы отопления (опция)
F26 20 Погреватель системы отопления (опция)
F27 15 УМЗ-4216: Реле топливного насосаISF2.8s4129Р: Резерв
F28 5 УМЗ-4216: Блок управления двигателем, колодка диагностикиISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.)
F29 10 Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция)
1 5 Запасной предохранитель
2 10 Запасной предохранитель
3 15 Запасной предохранитель
4 20 Запасной предохранитель
5 25 Запасной предохранитель
Реле
К1 Реле стеклоочистителя
К2 Реле плафона двери
К3 Реле противотуманных фар
К4 Реле обогрева зеркал
К5 Реле ближнего света
К6 Реле насоса отопителя
К7 Реле звукового сигнала
К8 Реле дальнего света

* Соболь

Перегорает постоянно предохранитель( — ГАЗ Соболь, 2.9 л., 2008 года на DRIVE2

Ребята хелп !) Во общем ситуация такая, утром завел соболя, прогрел на бензине и переключился на газ, затем приехал на работу. через 1-2 часа нужно было ехать, стал заводить — а стартер молчит, даже реле не щелкает, плюсом еще и бензонасос не слышно стало при включении зажигания. Стал смотреть предохранители, на бензонасосе -целый, нашел перегоревший №11 в верхнем блоке. При замене — сразу перегорает, зажигание выключено.

Полный размер

перегорает даже при выключенном зажигании!

И еще, 2 недельки назад была похожая проблема, но только с бензонасосом. Предохранители все целые были. Полез к бензонасосу через салон, благо как оказалось предыдущий хозяин уже там лючек прорезал для удобства.

Полный размер

лючек

Снял фишку идущую к клеме бензонасоса и проверил идет ли туда питание. Питание было. Вытащил бензонасос, решил проверить от источника питания +12в — не работал.

Полный размер

Решил напрямую от аккумулятора подключить, заработал. Не знаю что с ним было, может конденсат попал и замерз либо еще что. Во общем поставил обратно, собрал — все работало, по сегодняшний день.

Так вот вопрос, в какую сторону мне копать ? может сейчас действительно бензонасос накрылся и коротит, что предохранитель перегорает постоянно, тогда причем тут стартер получается? или может быть этот предохранитель еще и отвечает за втягивающее реле на стартере или как ? Напомню предохранитель №8 в нижнем блоке на бензонасос — ЦЕЛЫЙ)! ХЕЛП ХЕЛП, не охото много всего разбирать на улице ))) Попробовать опять фишку от бензонасоса снять и заменить предохранитель, и посмотреть не перегорит ли он и будет ли крутить стартер?, и если не перегорит — значит умер бензонасос получается?

6.1.8 Проверка реле топливного насоса

Сервисное обслуживание и эксплуатация

Руководства → ГАЗ → 31105 (Волга)

Реле топливного насоса находится в плате реле, место 4, на стороне водителя под блоком панели приборов. Его необходимо проверить, если насос не работает.

Резерв Правая фара (дальний свет) Левая фара (дальний свет), контрольная лампа включения дальнего света фар Правая фара (ближний свет), электрокорректор Левая фара (ближний свет) Реле электровентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле контрольной лампы стояночного тормоза, жиклеры омывателей стекол Резерв Прикуриватель, звуковые сигналы, реле звуковых сигналов Задние противотуманные фонари Радиоприемник Блок системы управления двигателем Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа Стеклоочиститель, реле омывателей фар Передние противотуманные фары, задние противотуманные фонари Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный отопитель Фонари заднего хода, приборы, датчик спидометра Лампа стоп-сигнала, розетка переносной лампы Контрольная лампа аварийной сигнализации Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа габаритных огней Обогрев заднего стекла, плафоны, фара-искатель Резерв Электрический бензонасос (двигатель ЗМЗ-4062) Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ (двигатели ЗМЗ-402, ЗМЗ-4021) Указатели поворота, боковые повторители, прерыватель, контрольная лампа указателей поворота Обогрев сидений Правая фара (габаритный свет), реле очистителя фар, лампа освещения багажного отделения, лампы освещения номерного знака, лампы освещения приборов, лампа освещения прикуривателя, фонарь медицинского знака
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выньте предохранитель № 28 топливного насоса.
2. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса.
3. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.
4. Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа.
5. Если реле не включается, проверьте напряжение питания и управление.
6. Если диодная контрольной лампы не загорается, хотя включается реле, повторите проверку на другом контакте предохранителя.
7. Если диодная контрольная лампа опять не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель топливного насоса. При наличии обрыва устраните его.
8. Если питание реле, управление и провода реле в порядке, замените реле топливного насоса.
Проверка питания
Выньте реле топливного насоса из платы реле (место реле № 4).
Включите зажигание.
Последовательно присоедините вольтметр: – между контактом 19 (плюс замка зажигания) и массой; – между контактом 17 (плюс аккумуляторной батареи) и массой. Требуемое значение: 12 В (напряжение батареи).

В противном случае проверьте обрыв провода по электрической схеме и устраните.

1. Присоедините диодную контрольную лампу с вспомогательным проводом между контактом 16 (масса управления от прибора управления двигателем) и контактом 17 (плюс) цоколя реле.
2. Включите стартер. При этом светодиод должен загореться

В противном случае найдите обрыв провода к прибору управления впрыском и устраните его или замените прибор управления (работа СТО).
ВНИМАНИЕ

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

  1. Машины выпуска до 2003 года:
    • комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
  2. управляющие реле установлены отдельно от монтажного блока;
  3. подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
  4. Модели 2003-2010 года выпуска:
    • устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
  5. реле управления также расположены независимо от блока;
  6. силовой предохраняющий модуль может быть различным: БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
  7. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

  1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
  2. Основные управляющие реле входят в состав блока.

    Так выглядят управляющие реле для автомобиля Газель

  3. Подкапотный блок:
    • содержит два электропредохранителя по 90А для силовой цепи генератора и для системы освещения;
  4. для машин, оборудованных АБС, предусмотрена дополнительная защита на 25 и 40А.

    Процесс установки защитных реле

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Газель 405 двигатель инжектор схема предохранителей

В один прекрасный день электропроводка окончательно стала жить своей жизнью. Причиной тому были блоки предохранителей типа ПР121. Блоки данного типа имеют массу недостатков, вчастности у них постоянно ослабляется контакт цепи с предохранителем (что приводит к подгаранию корпуса самого блока и основной проводки) и в них неудобно производить замену сгоревшего предохранителя на новый и т.д.

Ранее уже был заменён верхний блок предохранителей из-за постоянных подгараний.

На этот раз вышел из строя нижний блок. На фото ниже видны: просевшие и чуть ли не вываливающиеся предохранители (особенно второй зелёный), подгоревшие контакты.

Менять шило на мыло уже надоело, т.к. временами уже начал барахлить и верхний блок. Тут и было принято решение заменить всё это безобразие на блоки предохранителей нового образца 41.3722 от ГАЗ-3110.

Различия между блоками старого и нового типов. Количество предохранителей в старом блоке 10 штук в новом 14. В новом блоке отсутствуют внутренние перемычки (см. схему ниже). Расстояние между отверстиями предназначенных для монтажа в блоке нового типа меньше на 4 мм.

Подготовка к работе.

На схеме ниже красным цветов выделены перемычки, которые отсутствуют в новых блоках.

Эти перемычки можно заменить внешними, изготовив из отрезка провода и автомобильных клем типа МАМА. Количество и конфигурация перемычек на фото ниже.

Также нужно изготовить металлическую планку для монтажа новых блоков предохранителей.

Теперь тонкости самой процедуры замены. Начинать нужно с нижнего блока предохранителей, но открутить надо сразу оба. ВСЕ ОПЕРАЦИИ ОСУЩЕСТВЛЯТЬ ПРИ ОТКЛЮЧЁННОМ АККУМУЛАТОРЕ . Провода переставляются по следующей схеме: отсоединить ОДИН провод от старого блока — установить в новый блок (предварительно изолировав см. далее).

Изолирование клем выполнять используя термотрубку, использовать изоленту не рекомендую.

И вот что должно получиться:

Теперь нужно решить вопрос с разными расстояниями между отверстиями для монтажа. С одной из сторон выполнить прорез как на фото ниже и прикрутить нетронутую сторону блоков на штатное место.

Потом прикрутить вторую сторону блоков предохранителей через ранее изготовленную пластину.

Завершающими работами должны быть: подбор предохранителей требуемых (или хотябы приближенных) номиналов в соответствии с инструкцией по эксплуатации, и полная проверка работоспособности электропроводки.

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания

Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

  • неисправность регулятора давления топлива в рампе;
  • поломку бензонасоса или заметное снижение его производительности по причине износа;
  • сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

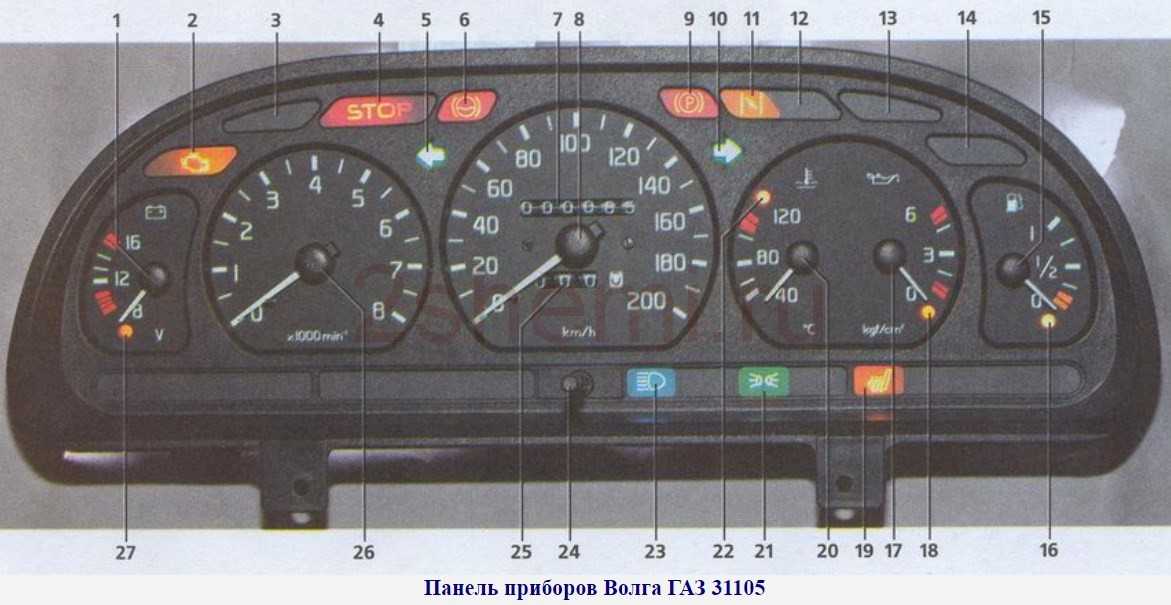

Назначение элементов на приборном щитке ГАЗ

1 — вольтметр указывает напряжение в бортовой сети автомобиля ГАЗ; 2 — контрольная лампа системы управления двигателем; 3 — резерв (или контрольная лампа неисправности абс на автомобиле Волга ГАЗ, оборудованном антиблокировочной системой тормозов); 4 — световое табло «STOP». Загорается одновременно с одной из контрольных ламп неисправностей, если дальнейшее движение с этой неисправностью запрещено; 5 — контрольная лампа включения левого указателя поворота. Лампа загорается одновременно с указателями левого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой; 6 — контрольная лампа аварийного падения уровня тормозной жидкости. Лампа горит при падении уровня жидкости (ниже минимально допустимого) в бачке главного тормозного цилиндра. По мере износа накладок тормозных колодок необходимо доливать тормозную жидкость; 7 — одометр (счетчик суммарного пробега); 8 — спидометр указывает скорость авто; 9 — контрольная лампа включения стояночного тормоза. Лампа горит при поднятом рычаге стояночного тормоза и включенном зажигании. 10 — контрольная лампа включения правого указателя поворота. Лампа загорается одновременно с указателями правого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой; 11 — резерв; 12— контрольная лампа не пристегнутых ремней безопасности (устанавливается на часть автомобилей Волга ГАЗ 31105); — контрольная лампа аварийного падения давления масла в системе смазки двигателя. Загореться лампа должна при включении зажигания и погаснуть после пуска двигателя. Если лампа продолжает гореть после того, как двигатель начал работать, или включается во время работы двигателя, следует немедленно его остановить и проверить уровень масла. Уровень в норме — двигатель неисправен. Для автомобиля с большим пробегом допускается загорание лампы при работе прогретого двигателя на холостом ходу; 14 — резерв (для установки дополнительных контрольных ламп); 15 — указатель уровня топлива. Прибор показывает приблизительное количество топлива в баке. На шкале нанесены деления 0 — пустой бак; 1/2 — половина бака; 1 — полный бак: 16 — контрольная лампа резерва топлива. Лампа включается при остатке топлива в баке менее 8 литров; 17 — указатель давления масла в системе смазки двигателя позволяет оценивать техническое состояние двигателя; 19 — контрольная лампа включения подогрева сидений (для автомобилей ГАЗ 31105 с подогревом сидений); 20 — указатель температуры охлаждающей жидкости позволяет контролировать температурный режим двигателя; 21 — контрольная лампа включения наружного освещения (габаритного света); 22 — контрольная лампа перегрева охлаждающей жидкости включается при повышении температуры охлаждающей жидкости выше допустимого значения; 23 — контрольная лампа включения дальнего света фар. Лампа включается при включении дальнего света фар; 24 — кнопка установки счетчика суточного пробега на ноль. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. Для обнуления показаний счетчика необходимо нажать кнопку установки на ноль (поз. 24); 26 — тахометр. Прибор показывает частоту вращения коленчатого вала двигателя; 27 — контрольная лампа разряда аккумуляторной батареи. Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Горение лампы при работающем двигателе может свидетельствовать о неисправности генератора или его цепей.

Это интересно: Технические характеристики малотоннажной грузовой газель валдай: разбираемся детально

ГАЗ 2705 | Проверка реле включения топливного насоса

Проверка реле включения топливного насоса

Реле включения топливного насоса находится в блоке реле, расположенном в правой задней части моторного отсека Оно используется для управления работой электрического топливного насоса. В частности, реле разрывает цепь питания насоса, если двигатель останавливается при включенном зажигании.

Для включения топливного насоса при остановленном двигателе необходимо снять реле и замкнуть на разъ-еме контакты 30 и 87 коротким проводом диаметром 1,5 мм. В моделях 520i/525i/524td реле топливного насоса имеет коричневый цвет, а в моделях 530i/535i — оранжевый.

Внимание: при проверке реле включения топливного насоса аккумуляторная батарея долж- на быть заряжена. • Проверьте предохранитель N 23. • Проверьте предохранитель N 23

• Проверьте предохранитель N 23.

• Снимите реле.

• Присоедините вольтметр к контактам 30 (*) и 85 (-) на разъеме реле. Напряжение должно составлять около 12В.

• Если это не так. подключите вольтметр к контакту 30 и массе. Если при этом напряжение составляет около 12 В, проверьте по схеме электрооборудования, не оборван ли коричнево-зеленый провод. Если он цел, проверьте красный провод и замените при необходимости.

• Включите зажигание. Присоедините вольтметр к контакту 86 (+) и массе. Показания должны составлять около 12 В В противном случае проверьте по схеме электрооборудования, не оборван ли красно-белый провод и замените его при необходимости.

• Проверьте наличие сигнала на выходе датчика частоты вращения/углового положения коленчатого вала (для этого следует обратиться на станцию техобслуживания).

• Замкните короткой перемычкой контакты 30 и 87. Если насос заработает, замените реле. В противном случае проверьте на обрыв и при необходимости замените зелено-фиолетовый провод.

• Если провод в порядке, замените топливный насос.
