Уаз 2206 буханка

Что входит в электросхему УАЗа “Буханки”

Схема электрооборудования моделей старого образца УАЗ “Буханка” с двигателем ЗМЗ-402 (карбюратор) была довольно простой. Это было обусловлено условиями эксплуатации. Первые модели находились в распоряжении военных, поэтому их обслуживание должно было быть предельно понятным, никаких дополнительных электроопций в авто не было (только в “санитарках”).

Схема электропроводки УАЗа “Буханки” (карбюратор, модели с 1985 года выпуска).

Итак, однопроводная схема имела следующие особенности:

1. Электронные компоненты

Отрицательным полюсом выступал кузов машины и картеры агрегатов. Всё электрооборудование работало на постоянном токе с рабочим напряжением 12В. Батарея, закрывающаяся эбонитовой крышкой, располагалась за спинкой водительского кресла. Чтобы снять аккумулятор, надо было откинуть спинку сидения вперёд.

Основой нехитрой схемы электрооборудования УАЗ-452 был генератор постоянного тока (Г12) с двумя токосъёмными щётками. Ему по силам было обеспечить ток не более 20А. На стенке моторного отсека, отдельно от генератора, устанавливался регулятор РР24-Г2. Поскольку кузов почти никак не был защищён от коррозии, автомобиль требовал регулярного осмотра на предмет состояния целостности контактов. К слову, эта проблема актуальна и для современных модификаций “Буханки”.

2. Пространство под капотом

Добраться к верхней части силового агрегата, обслуживающего систему зажигания, можно только из салона фургона. Для этого надо демонтировать крышку металлического кожуха, который покрыт слоем шумоизоляционного материала и теплоизоляцией. Работать придётся с фонариком, так как никакого встроенного осветительного прибора не предусмотрено.

3. Пассивная безопасность

С самого начала, то есть с момента выпуска “Буханки”, конструкция фургона, в котором отсутствовал капот, вызывала массу вопросов, связанных с безопасностью всех, кто находился в салоне. Удивитесь, но конструкторы Ульяновского завода ещё в середине 70-х годов прошлого века проводили десятки краш-тестов, в результате которых оказалось, что машина по безопасности ничем не отличается от других отечественных автомобилей. Шанс на благополучный исход (в случае лобового столкновения) у водителя и рядом сидящего пассажира в УАЗ-452 оценивался как неплохой. Понятно, что по современным меркам пассивная безопасность “Буханки” стремится к нулю, при лобовой аварии оба человека как минимум получат тяжёлые травмы нижних конечностей.

Современные версии фургона (с 2014 года) уже оснащены базовыми электронными средствами пассивной безопасности — электронной АБС.

4. Внешняя оптика

Надо сказать, в середине 60-х у инженеров-конструкторов Ульяновского автозавода с качественными комплектующими и элементами, входящими в схему проводки УАЗа “Буханки”, была напряжёнка. Поэтому производители решили оставить в новой модели всё, что раньше хорошо работало, в частности детали системы освещения и зажигания машины.

Внешняя оптика тоже имела ряд особенностей:

• Электричество по потребителям от проводки головного освещения распределяется посредством центрального переключателя. Конструкция узла перешла по наследству от ГАЗ-69.
• Стандартные для ранних уазиков и моделей ГАЗ элементы светотехники были установлены и на УАЗ-452. Взаимозаменяемые узлы очень упрощали (и удешевляли) ремонт элементов, которые вышли из строя.
• У переднего подфарника всего одна двухнитевая лампа, она же указатель поворота и габаритный сигнал.
• На задней части фургона красуются фонари круглой формы с красным рассеивателем. Двухнитевая лампа, находящаяся внутри фонаря, одной нитью отвечает за сигнал торможения и поворота, другой — за габаритный свет.
• На кузове нет боковых повторителей поворота.

Время показало, что довольно примитивная схема электропроводки УАЗа “Буханки”, как и конструкция кузова этого легендарного фургона, оказались практичными и надёжными в эксплуатации.

Схема подключения генератора на ВАЗ 2107

А именно — правильно отрегулировать работу элементов системы зажигания. Напряжение должно быть 13, 6 — 14 Вольт, при включении фар и печки не должно стать ниже 13, 4 Вольта.

Если заведется нормально, то стартер и проводка в норме.

С другой стороны: неоднократно замечал у себя, особенно при затрудненном пуске на подсаженной АКБ напряжение после старта около 15,1 В, что явно больше нормы.

Замена шкива.

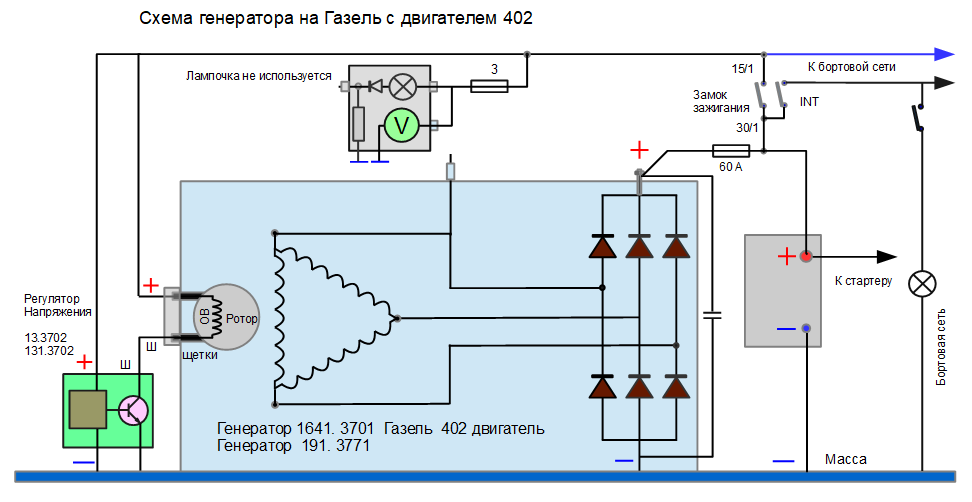

Аккумулятор становится потребителем и начинается зарядка, обмотка возбуждения генератора питается по той же цепи, только теперь не от аккумулятора, а от выхода генератора. Если есть пробой или обрыв, то обмотку придется заменить проще заменить генератор Проверяем обмотку ротора. Вал ротора вращается в шариковых подшипниках, установленных в крышках. Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку! После данной процедуры, пришлось немного выправлять крыльчатку. Для срыва и затяжки гайки этого приспособления оказалось достаточно. Как подключить генератор на змз 402

Дополнительные элементы электросистемы «Буханки»

В кабине «Буханки» возможна установка следующих элементов:

1. Колодка предохранителей.
2. Реле управления указателями поворота.
3. Контроллер индикаторных ламп АБС.
4. Включение дальнего света.
5. Реле управления ближним светом.
6. Обеспечение прерывистого режима движения стеклоочистителя.
7. Контроллер задней противотуманной лампы.
8. Управление цепями стартера.

Расположение элементов в кабине

В случае использования АБС, на машине ставится дополнительный блок предохранителей, включающий в себя:

• защитный элемент цепей питания, рассчитанный на ток 40А (позиция I);
• устройство защиты проводки на 25А (позиция II).

Место расположения плавких вставок системы АБС

Обозначения на схеме:

1. Колодка.
2. Непосредственно предохранители.

При установке антиблокировочной системы в состав электросхемы включаются узлы:

• гидравлический блок с контроллером А1;
• датчики определения скорости вращения передних и задних колес — В1/В2 и В3/В4 соответственно;
• сенсор ускорения В5;
• контрольный светодиод ABS на панели приборов, сигнализирующий о неисправности системы;
• индикатор EBD поломки гидравлического модуля;
• датчик положения педали тормоза BLS.

Принципиальная схема АБС на «Буханке»

На автомобилях используется основной блок предохранителей:

Номер на схеме	Номинал, А	Назначение
F1	10	контрольные лампы; аварийная сигнализация; спидометр и приборы в комбинации; колесные датчики АБС.
F2	10	указатели поворота; розетка дополнительного оборудования; насос подачи охлаждающей жидкости; управление отопителями; лампа сигнализатора заднего хода.
F3	10	контроллер двигателя; замок зажигания; биметаллический тепловой предохранитель.

Схема основного монтажного блока

Медицинские версии «Буханки» оснащаются расширенным блоком предохранителей для защиты дополнительного оборудования. А также встречаются автомобили, оснащенные подогревом передних сидений в заводских условиях. На таких машинах имеются дополнительные жгуты проводки.

Самостоятельная установка электронного зажигания на УАЗ продемонстрирована автором видео Александр Грушевский.

Основная информация

Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства. Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле. Блок предохранителей автомобиля УАЗ Буханка состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства. В случае если вы примите решение снять линейки предохранителей, то вам необходимо будет отключить аккумулятор.

К основным элементам электронной схемы относятся:

• Аккумуляторная батарея;
• Электронный насос топлива;
• Фильтр очищения топливной смеси;
• Форсунки;
• Блок руководства двигателем;
• Электронная катушка зажигания;
• Свечки зажигания;
• Датчик холостого хода;
• Датчик коленчатого валика;
• Датчик заслонки воздуха;
• Тахометр;
• Моторчик вентилятора, охлаждающего радиатор;
• Управляющее реле электронного двигателя вентилятора;
• Индикатор, контролирующий работоспособность двигателя;
• Разъем диагностики.

Электросхема УАЗ Буханка

При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия монтажного блока:

1. Отсоединяем проводок от минусовой клеммы аккумулятора;
2. Открываем капот и снимаем крышку с блока предохранителей и реле. Для этого необходимо отжать 4 пластиковые защелки;
3. Сдвигаем резиновый чехол;
4. Отсоединяем верхнюю колодку жгута проводки от блока;
5. Отворачиваем 2 гаечки, которые закрепляют блок;
6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
7. Отсоединяем от блока нижние колодки жгутов проводки;
8. Устанавливаем предохранители и реле в обратном порядке.

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Итак, алгоритм проведения ремонта монтажного блока:

1. Снимаем монтажный блок;
2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
3. При помощи отвертки открываем нижнюю крышечку;
4. Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
5. Устанавливайте монтажный блок в обратном порядке.

Предохранители и реле

Общая схема расположения

Обозначение

1. блок предохранителей;
2. прерыватель указателей поворота;
3. реле управления лампами АБС;
4. реле дальнего света;
5. реле ближнего света;
6. прерыватель стеклоочистителя;
7. реле заднего противотуманного фонаря;
8. реле стартера.

Реле заднего противотуманного фонаря 7 находится на надставке рейки панели передка под панелью приборов в районе расположения правой фары. В районе кронштейна педали тормоза расположены прерыватель стеклоочистителя 6, реле дальнего света 4, реле ближнего света 5.

Блок плавких предохранителей установлен слева под панелью приборов и имеет три отдельных крепления-вставки.

p, blockquote 10,1,0,0,0 —>

Схема

Назначение

Для машин с двигателем ЗМЗ-4091 Евро-3.

F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле. F1 на 10 ампер, контакт II — Резерв. F2 на 10 ампер, контакт III — Аварийная сигнализация, звуковой сигнал. F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода. F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания. F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

p, blockquote 15,0,0,1,0 —>

Для машин с двигателем ЗМЗ-40911 Евро-4.

F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле. F1 на 10 ампер, контакт II — Резерв. F2 на 10 ампер, контакт III — Переключатель указателя поворотов, аварийная сигнализация, штепсельная розетка. F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода. F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания. F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

p, blockquote 20,0,0,0,1 —>

На этом статья закончена. А если хотите помочь дополнить материал, пишите всё в комментарии.

Одной из самых частых проблем отечественных автомобилей является поломка каких-либо электрических приборов, в этом вам поможет разобраться электросхема. Единственным решением этой проблемы будет осуществляться проверка состояния предохранителей. Темой сегодняшней статьи будет электросхема автомобиля УАЗ Буханка на двигателе типа инжектор.

Итак, в данной статье представлены ответы на такие довольно распространенные вопросы:

• Что собой представляет электросхема на автомобиле УАЗ Буханка двигателя типа инжектор?
• Как устроена электросхема автомобиля УАЗ Буханка?
• Где расположены предохранители на автомобиле марки УАЗ Буханка двигателя типа инжектор?
• Ремонт монтажного блока.

Улучшение схемы электрооборудования УАЗ 452

Первые экземпляры УАЗ 452 увидели мир в 1965 году и навсегда вошли в историю советского автопроизводства. Схема электрооборудования УАЗ 452 и даже кузовная конструкция в этом авто безотказные.

Автомобиль стал по-настоящему многоцелевым средством передвижения. Его использовали и в военных целях, и в медицинских.

Особенно стоит отметить надежное электрооборудование УАЗ. За долгие годы производства авто претерпело множество изменений. Например, схема электропроводки УАЗ стала намного современнее и технологичнее.

Выпуск 1965 — 1984 годов

Если говорить о начале производства, то та схема электрооборудования УАЗ 452 продержалась на конвейере до 1984 года. В данный период множество деталей в схеме было позаимствовано из других моделей. Также довольно большое количество деталей можно было назвать экспериментальными. Однако, как показало будущее, такая простота вылилась в чрезвычайную надежность во время эксплуатации.

В те годы довольно сложной задачей было найти необходимые элементы и детали. Особенно актуальной эта проблема была в системах зажигания и освещения. Поэтому решением стало заимствование деталей у предшественников. Так, у ГАЗ 69 был взят ножной переключатель света.

Фары Буханки достались ей от ГАЗ 24. Система зажигания была скопирована с небольшими изменениями у Волги. Поэтому неудивительно, что от Волги производители ГАЗ 452 также позаимствовали и мотор. Что касается электросхемы, то все было очень примитивно и просто, но при этом практично и надежно. К тому же цена вопроса явно оправдывала такую простоту.

Новые модификации

С 1985 автомобиль претерпел изменения. Их даже можно назвать вполне существенными. Также стоит учитывать, что в последние годы электросхема УАЗ 452 была довольно серьезно модернизирована.

А сама базовая комплектация стала заметно богаче. Теперь модификацией стал для УАЗ Буханка инжектор. Производитель отказался от карбюраторных систем и выпустил более экономичный и современный для УАЗ Буханка инжектор.

Схема электрооборудования УАЗ стала более прогрессивной.

Преобразилась и приборная панель. Наиболее заметными изменениями стали: дополнительное реле стартера, добавочно сопротивление в цепи АКБ-зажигания. Однако большинство владельцев Буханки самостоятельно модернизируют свое транспортное средство. А приборная панель — первый шаг к модернизации интерьера.

Такая накладка находится в свободной продаже, и купить ее не представляет особой сложности. Приборная панель в УАЗ 452 является цельнометаллической и не украшает интерьер.

Современная накладка на панель в большинстве своем производится из пластика и служит хорошим украшением данному автомобилю.

Еще одним недостатком в старенькой Буханке является отсутствие электрических стеклоподъемников. Однако электростеклоподъемники можно с легкостью установить самостоятельно. Они отлично впишутся в электросхему УАЗ 452. Но ни установка стеклоподъемников, ни их изначальное отсутствие в составе электропроводки не является основной проблемой бедности комплектации.

Улучшение электрооборудования

Большинство автолюбителей согласятся, что не менее важная вещь — это центральный замок на УАЗ. Замок на УАЗ Буханка легко покупается в любом магазине автозапчастей и без проблем устанавливается на транспортное средство.

Еще один «апгрейд» для этого автомобиля — это электровентилятор двигателя. Электровентилятор — стандартная деталь для большинства современных машин. Однако в старых моделях такой прибор не устанавливался.

Множество автолюбителей уже убедилось в полезности такой детали электропроводки, как электровентилятор, поэтому его довольно часто устанавливают на Буханку, тем более что его можно легко приобрести в любом автомагазине.

Инжектор, приборная панель, электровентилятор, зеркала с подогревом — после стольких нововведений схема электропроводки УАЗ подвергается изменениям. А для бесперебойной работы всех вышеуказанных улучшений не помешает хороший генератор. Стандартный генератор УАЗ 452 нельзя назвать плохим, однако, согласно статистике, большинство владельцев все-таки решают поставить другой генератор.

Для этого можно взять генератор из любой другой марки авто. Например, на Буханку часто ставят генераторы от Фольксвагена, Ниссана и других автомобилей. Генератор — это важный элемент электропроводки, поэтому если вы решили серьезно улучшить электрооборудование УАЗ 452, то новый генератор может понадобиться.

Метки к записи:

Новые модификации

С 1985 автомобиль претерпел изменения. Их даже можно назвать вполне существенными. Также стоит учитывать, что в последние годы электросхема УАЗ 452 была довольно серьезно модернизирована. А сама базовая комплектация стала заметно богаче. Теперь модификацией стал для . Производитель отказался от карбюраторных систем и выпустил более экономичный и современный для УАЗ Буханка инжектор. Схема электрооборудования УАЗ стала более прогрессивной.

Преобразилась и приборная панель. Наиболее заметными изменениями стали: дополнительное реле стартера, добавочно сопротивление в цепи АКБ-зажигания. Однако большинство владельцев Буханки самостоятельно модернизируют свое транспортное средство. А приборная панель — первый шаг к модернизации интерьера.

В базовой комплектации приборная панель не выглядит впечатляюще, поэтому большинство водителей решается обновить ее внешность. На панель устанавливается цельная накладка, которая делает ее визуально интереснее. Такая накладка находится в свободной продаже, и купить ее не представляет особой сложности. Приборная панель в УАЗ 452 является цельнометаллической и не украшает интерьер. Современная накладка на панель в большинстве своем производится из пластика и служит хорошим украшением данному автомобилю.

Еще одним недостатком в старенькой Буханке является отсутствие электрических стеклоподъемников. Однако электростеклоподъемники можно с легкостью установить самостоятельно. Они отлично впишутся в электросхему УАЗ 452. Но ни установка стеклоподъемников, ни их изначальное отсутствие в составе электропроводки не является основной проблемой бедности комплектации.

Правопреемником знаменитого «командирского» УАЗ 469 по праву считается УАЗ 31514, появившийся на отечественном рынке с 1993 года. Согласно отраслевой классификации, автомобиль получил новый индекс, а также бесконтактную систему зажигания, оставаясь таким же надежным и безотказным в эксплуатации, как и его предшественник.

История УАЗ 31514 началась задолго до девяностых годов – от легендарного УАЗ 469 в мирные годы хотели получить больше функциональности, что привело к его глубокой модернизации.

В результате чего появилась его «гражданская» версия УАЗ 469Б, которую от предшественницы отличали:

1. Ведущие мосты лишились бортовых редукторов, обеспечивающих колоссальную проходимость на бездорожье;
2. С автомобиля сняли предпусковой подогреватель;
3. Кузов открытого типа комплектовался брезентовым тентом;
4. Силовым агрегатом служил двигатель УМЗ-414 мощностью 80 л.с.

Рестайлинг

Производитель не стал останавливаться на полученном результате, и в 1993 году вывел в свет новую модель – УАЗ 31514, которая полностью заменила на заводском конвейере УАЗ 469.

УАЗ 31514 – фото несения службы в органах правопорядка

Автомобиль оснащался:

1. Силовым агрегатом УМЗ-4178 карбюраторного типа, объемом 2,5 литра;
2. Также на автомобиль устанавливался двигатель ЗМ3-4021.10, который при равных параметрах выдавал на 3 л.с. больше;
3. На поздних модификациях устанавливался дизельный двигатель ЗМЗ-5143.1, оснащенный турбонаддувом;
4. Жесткая крыша стала нормой, и устанавливалась на конвейере;
5. Передняя подвеска стала пружинной (рекламное видео тех лет строилось именно на этом улучшении);
6. Автомобиль получил муфту отключения передних колес;
7. Улучшенный салон стал нормой (сиденья с регулировкой, мягкая обивка, магнитола), в связи с чем изменилась и салонная электропроводка УАЗ 31514.

Особенности электросхемы

Среди самых заметных особенностей УАЗ 31514, отличающих его от предшественников – раздельное лобовое стекло с перенесенными под крышу редукторами стеклоочистителей. Благодаря этому решению проводка УАЗ 31514 получила дополнительный жгут проводов для их подключения.

Также на автомобиле появилась ранее опробованная на предшественнике бесконтактная система зажигания, состоящая из (по порядку):

1. Низковольтной катушки зажигания;
2. Транзисторного электронного коммутатора;
3. Датчика-распределителя (трамблера);
4. Электрических свечей зажигания;
5. Блока плавких предохранителей;
6. Аварийного прерывателя;
7. Добавочного электрического сопротивления;

Проверенная схема электропроводки УАЗ 452: Батон Буханке друг, товарищ и Таблетка

Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях. Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452 оказались достаточно выносливыми. Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями. Знаменитая Буханка стала многоцелевым автомобилем для сельской местности

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

1. Как автомобиль службы ГАИ;
2. В качестве пожарной машины;
3. Автомобиля скорой помощи;
4. Продуктовой лавки;
5. Транспортного средства коммунальных служб и т.п.

Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово

Электронные компоненты

Современная цветная электросхема УАЗ 452 Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

• Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
• Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

• Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
• Защищала от пыли и грязи;
• Служила дополнительным отопительным элементом (пассивным – от нагрева).

Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Обратите внимание! Несмотря на некоторый скепсис в отношении неудобства при обслуживании бескапотного автомобиля своими руками, годы эксплуатации доказали, что нет никаких сложностей

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм. Яркий пример всесторонних испытаний «Таблетки»

Особенности электрооборудования

Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.

Это хорошо видно по наполнению кабины:

• органами управления системами автомобиля;
• контрольными приборами.

Из-за дефицита органов управления, УАЗ получил достаточно «разношерстные» элементы

Внешнее освещение

В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.

В частности:

• от предшественника Буханки — ГАЗ-69 заводчане позаимствовали ножной переключатель света;
• От ГАЗ-24 фары и т.п.

Конструкция переключателя ГАЗ-69 с успехом применялась и на 452-м

Система зажигания

Поскольку на Батоны и Буханки устанавливался Волговский мотор, то и проводка УАЗ 452 для системы зажигания практически полностью была скопирована с него. Простота конструкции позволяла легко обслуживать автомобиль вдали от гаражных условий

Поэтому, его появление на шоу, посвященном Олимпийским играм, воспринималось как часть нашей славной истории развития отечественного автопрома. Буханка удостоилась участия в Олимпиаде 2014

Неисправности и ремонт

Для того чтобы правильно отремонтировать механизм запуска силового агрегата, необходимо определить причину поломки.

К основным причинам выхода из строя этого механизма относятся:

• пробуксовка муфты свободного хода;
• выход из строя рычага отключения механизма;
• преждевременный износ рукояток;
• неисправность буферного пружинного механизма;
• износ поводкового кольца;
• повреждение зубьев;
• слабое натяжение крепежных болтов редукторного механизма;
• повреждение втулки подшипников и шеек на якоре;
• слабое крепление якоря;
• повреждение тягового реле;
• заклинивание привода на валу или приводной раме.

Перед тем как начать ремонтировать электрический стартер, необходимо установить транспортное средство на специальную платформу или смотровую яму и отключить силовой агрегат.

Неисправности и ремонт стартера УАЗа своими руками:

1. Разряд аккумуляторной батареи. В этом случае рекомендуется подзарядить аккумулятор.
2. Окисление проводов. Необходимо очистить наконечники при помощи зубной щетки.
3. Ненадежная натяжка наконечника. Для обеспечения качественного контакта нужно подтянуть наконечники.
4. Повреждение электрической цепи. Необходимо провести внешний осмотр и устранить дефект.
5. Заедает якорное устройство, не крутит втягивающее реле. В этом случае следует заменить износившийся механизм.
6. При наличии межвиткового замыкания необходимо провести внешний осмотр обмотки втягивающего реле. При наличии обрывов или других дефектов рекомендуется перемотать проволоку.
7. Если в конструкции замка зажигания были оборваны контакты, то их следует заменить на новые, т.к. ремонту они не подлежат.
8. Если подгорает коллекторное устройство во время работы силового агрегата, то необходимо заменить полностью весь коллектор.
9. Если повисает щеточный механизм или он быстро изнашивается, значит, нужно заменить щетки, предварительно разобрав весь механизм стартера.
10. Если стартер включается, но коленчатый вал не вращается, следует заменить приводное устройство пускового механизма и буферную пружину, также нужно устранить залипание приводов.
11. Если шестерни не входят в зацепление с маховиком, необходимо проверить исправность буферной пружины, устранить забоины, отрегулировать ход шестеренок.

Схема подключения реле стартера

Реле стартера находится на монтажном блоке предохранительных устройств. Полная цветная схема подключения есть в руководстве по эксплуатации транспортного средства.

Для того чтобы подключить реле электрического стартера, необходимо соединить провод транспорта с клеммой пускового механизма. После этого плюс передается через генераторную установку на замок зажигания. После того как контакты сомкнуты, замыкается катушка реле промежуточного типа.

Замена втулок и сборка стартера

Для того чтобы выполнить замену втулок стартера, необходимо демонтировать аккумуляторную клемму, а затем отсоединить два провода от втягивающего реле. После этого открутить все крепежные элементы, при помощи которых пусковое устройство крепится к блоку сцепного механизма.

Затем отсоединить корпус втягивающего реле, убрав два болта. После этого снять ротор с пластины бендикса и при помощи гаечного ключа снять заднюю крышку стартера. Стопорное кольцо убирается при помощи отвертки плоского типа. Нужно открутить две гайки, которые находятся на шпильках, убрать износившуюся втулку из посадочного места и установить новую.

Для сборки стартера необходимо выполнить следующие действия:

1. Впрессовать передний подшипник в крышку стартера со стороны приводов.
2. Установить муфту на якорь пускового механизма.
3. Установить стопорное кольцо.
4. Монтировать упорную шайбу.
5. Ввести в зацепление муфту рычага с приводом стартера и установить муфту вместе с якорем.
6. Установить резиновую заглушку.
7. Вставить осевое устройство рычага в переднюю крышку.
8. Установить шплинт на переднюю крышку.
9. Впрессовать задний подшипник на заднюю крышку.
10. Установить щетки, щеткодержатели и пружины.
11. Монтировать изолирующую трубку.
12. Установить защитный кожух.
13. Вставить толкатель, в который предварительно нужно установить пружину.
14. Установить вывод обмоток.
