Замена рулевых тяг на ниссан кашкай 2008

Не поворачивайте колеса, когда автомобиль стоит!

В прошлом, когда не у каждого автомобиля была система гидравлического усиления руля, ни у кого из водителей не возникало даже желания поворачивать колеса в тот момент, когда автомобиль стоит. Во-первых, это очень непросто. А во-вторых, руль приходится проворачивать с таким усилием, что кажется, какой-то элемент рулевого вот-вот сломается.

Но теперь все изменилось, ГУРы и электроусилители есть и на Ладах, и на старых Опелях, Мерседесах и других авто поколения 90-х и даже 80-х. Благодаря сервоприводам достаточно усилия мизинца, чтобы провернуть колеса, и в этом самая большая проблема для наконечников рулевых тяг! В эти мгновения их шарнирам приходится ой как нелегко!

Запомните, что разрушительные силы в современных автомобилях при таких стоячих маневрах даже выше, чем раньше, поскольку автомобили стали тяжелее, а шины шире.

При этом возникают усилия, соответствующие весу до 1 тонны (!) при каждом движении рулевого механизма. В таких обстоятельствах почти чудо, что относительно небольшое звено вроде конечного шарнира выдерживает подобные перегрузки. Но все равно, примерно через 100.000 км пробега шарниры лучше проверить – возможно, один из них уже вышел из строя и необходима замена.

Совет

Вспомните то, чему учили вас в автошколе: вращаем руль, только когда автомобиль движется.

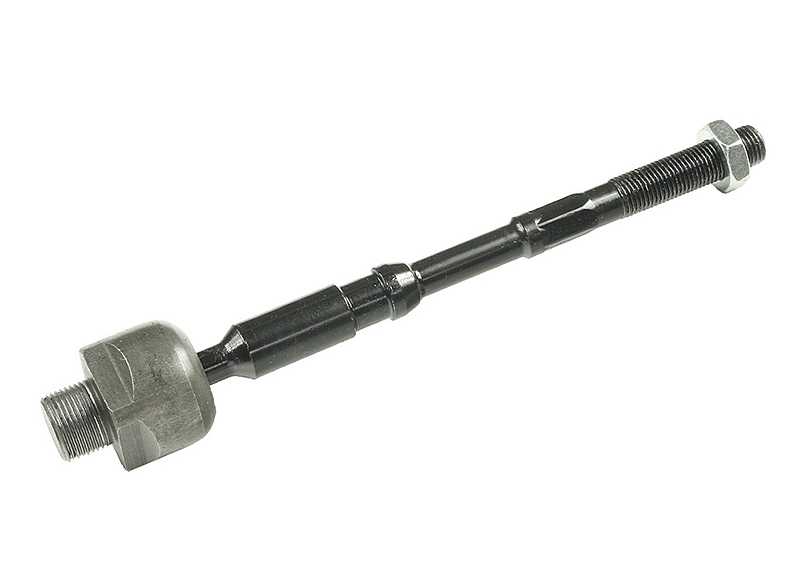

Необходимые запчасти

Наиболее востребованные номера деталей по фирменному каталогу производителя – NISSAN 48527JD01A, NISSAN D8E20JG00A. Стоимость оригинальных запчастей составляет чуть больше трех тысяч рублей.

Еще каталожные номера:

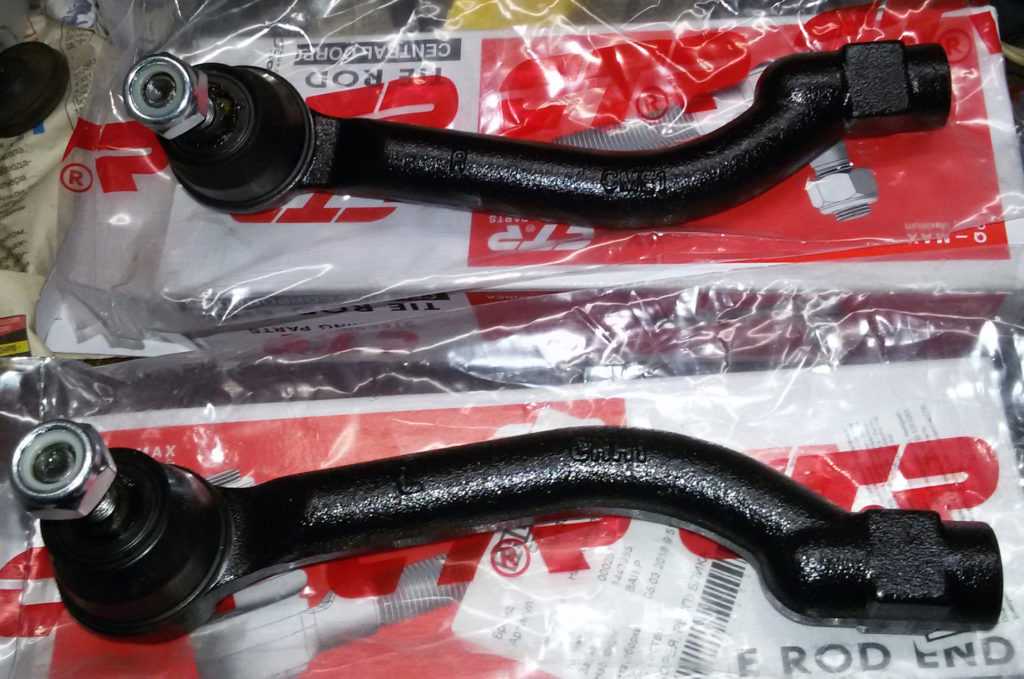

  • правый рулевой наконечник: NISSAN 48527JD01A, NISSAN D8E20JG00A, MOOG NIES7226, TRW JTE2065, FEBI 34755 и другие.
  • левый рулевой наконечник: NISSAN 48647JD01A, NISSAN D8F40JG00A, MOOG NIES7225, TRW JTE2066, FEBI 34756 и другие.

Аналоги дешевле примерно вдвое, а то и втрое, но их эксплуатация не рекомендуется, оригиналы гораздо прочнее, надежнее и долговечнее, лучше адаптированы к эксплуатации на российских дорогах.

Пошаговая инструкция по замене

Самостоятельная замена рейки Кашкая  — это довольно хлопотное и длительное мероприятие, поэтому нужно трезво оценить свои силы. В среднем на монтаж-демонтаж нужно потратить около 2-6 часов в зависимости от уже имеющихся навыков. Самым сложным в замене является необходимость в снятии подрамника, что самостоятельно сделать практически невозможно, поэтому нужен минимум еще один помощник. Проводить замену нужно со снятия старой рейки по следующему плану:

  • машину нужно установить в смотровую яму или на возвышения;
  • на Кашкае с ГУРом нужно изначально освободить  трубки высокого давления, далее сливается жидкость и чистую емкость, на Кашкае с гидроэлекроусилителем все намного сложнее – авто желательно все же отвезти на СТО;
  • в салоне нужно отвести защитный чехол от карданного шарнира промежуточного вала рулевого управления;

  • выводится стяжной болт клеммы карданного шарнира промежуточного вала с валом–шестерней рулевого механизма;
  • снимается подрамник;

отверчивается гайка фиксации крепления рулевой рейки к подрамнику;

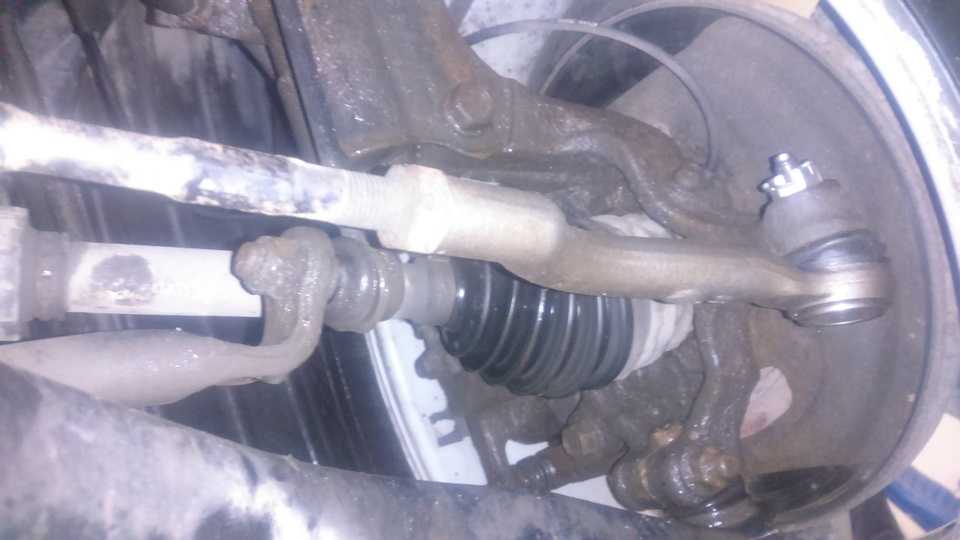

Так расположены гайки крепления рулевого механизма.

снимается рулевая рейка.

 Новая рейка руля устанавливается в обратном порядке, желательно заменять на оригинальную.

Как разобрать рулевую рейку

Прежде чем разбирать рулевой механизм необходимо сделать засечки на корпусе и крышке направляющей, которая подтягивает рулевую рейку, это необходимо сделать для того, чтобы при сборке не перетянуть регулировочную гайку.

Отворачиваем крышку направляющей рейки со стопорной контргайкой и вынимаем направляющую с пружиной.

Снимаем корпус управляющего клапана открутив два болта, вытаскиваем управляющий клапан и меняем все кольца, втулки и сальник.

Снимаем хомуты крепления пыльников рулевых тяг, отводим пыльники к рулевым наконечникам.

Отворачиваем наконечник рейки, предварительно отогнув законтренную шайбу.

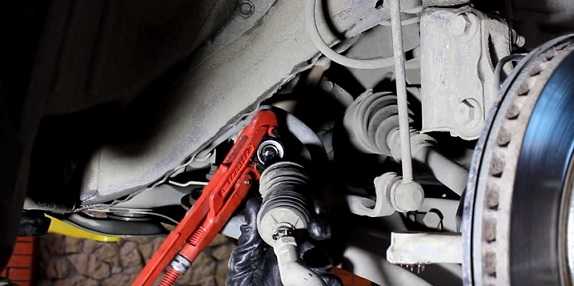

При помощи газового ключа и специального съемника, сделанного из трубы, отворачиваем крышку направляющей рейки, вытаскиваем саму рулевую рейку и удаляем старый внутренний сальник.

Поверяем рейку на предмет износа (задиры, рытвины, ржавчина), если в рабочей поверхности (где ходит сальник) не имеется сильной выработки можно использовать данную рейку в дальнейшем. Если же все таки имеются серьезные повреждения необходимо её заменить, хотя в некоторых случаях помогает восстановление её путем напыления металла с последующей шлифовкой.

Меняем все манжеты, кольца, шайбы и сальники, собираем рулевой механизм в обратной последовательности.

Далее устанавливаем рулевую рейку на автомобиль, заливаем новую жидкость ГУР (dextron) и прокачиваем повернув рулевое колесо до упора влево и вправо несколько раз, с небольшими задержками в конце.

Если по какой то причине вы не сделали засечки на регулировочной гайке, необходимо выполнить полную затяжку, после чего отпустить регулировочную гайку на четверть оборота и зафиксировать контргайку. После проверяем работу ГУРа, если вращение рулевого колеса происходить с сильным усилием, регулировочную гайку необходимо немного ослабить.

Важно не перетянуть рейку!

Пошаговая инструкция

Замена сальника гораздо дешевле, чем замена всей рулевой рейки. Для замены сальника, нужно снять рулевую рейку. Но сначала демонтируется продольная балка с опорами двигателя, стабилизатор, выхлопная труба. Также возможно понадобится специальный съёмник.

  1. Сначала нужно отсоединить от аккумулятора минусовой провод, если есть подушка безопасности, нужно отключить и плюсовую клемму.
  2. Через десять-пятнадцать минут отсоединить балку.
  3. Когда все детали сняты, из системы сливается жидкость. Для этого отсоединяется шланг от системы, и при запущенном моторе руль поворачивается до упора в одну и в другую стороны, тем самым выгоняя жидкость.
  4. После слива жидкости, нужно покрутить руль для упора в несколько подходов. Затем он устанавливается в исходное положение и закрепляется ремнём.
  5. Далее нужно открутить несколько болтов и гаек, чтобы вынуть рейку.
  6. Нужно полностью раскрутить рейку. Из-за того, что многие детали прикипели друг к другу, нужна физическая сила, чтобы открутить рулевые тяги и выкрутить болты крепления регулятора.
  7. За торцом рейки находится первый сальник, который выбивается молотком через деревянную прокладку. После выбивается второй.
  8. Все детали протираются сухой тканью и собираются обратно с новыми сальниками. От качества сборки зависит эффективность ремонта, нужно выполнять работу предельно аккуратно и по инструкции.
  9. В процессе работы элементы нужно смазывать, чтобы установка проходила мягче. Собранную рейку можно устанавливать обратно.
  10. После сборки, нужно залить новую жидкость и завести двигатель для его прокачки. Если проблемы с рулевым управлением исчезли, значит все сделано правильно.


После замены сальников рекомендуется сделать развал-схождение, так как при выполнении работ из-за съема балки могла сбиться регулировка. Конечно такое не всегда случается, но лучше подстраховаться.

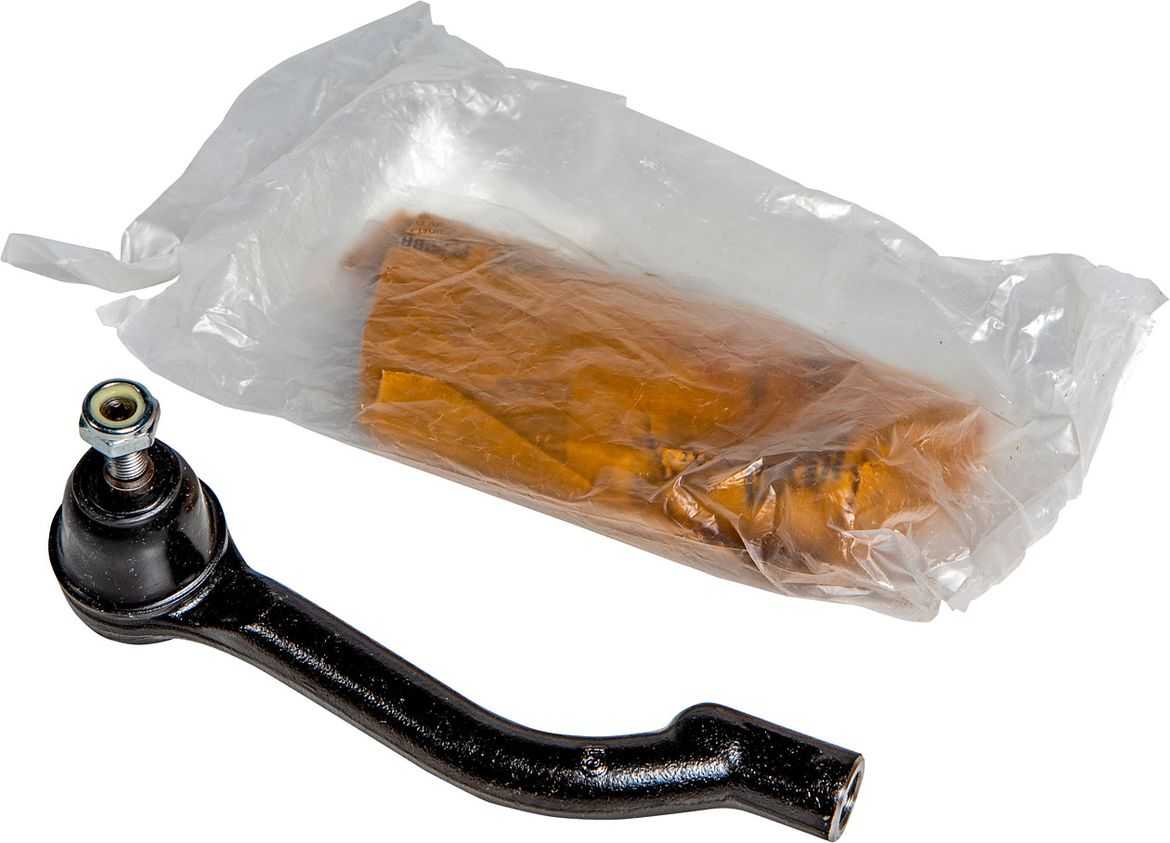

Nissan 48527-JD01A

Страна производства: Тайвань

Цена: 3054 рубля

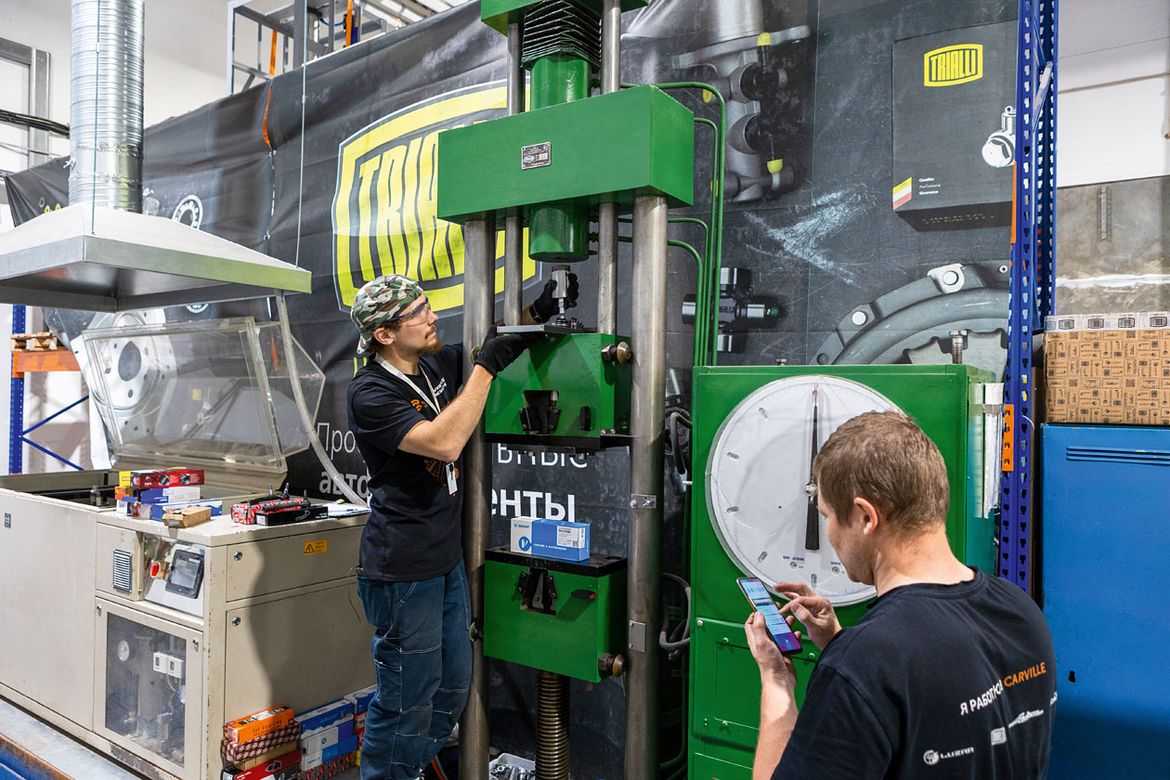

Все испытания деталей проводились в лаборатории ООО «НПО „Талис“». Минимально допустимые значения силы вырыва и силы выдавливания пальца из корпуса шарнира указаны в «Приложении А» к ГОСТу в зависимости от диаметра шарового пальца. В данном случае все представленные рулевые наконечники имеют диаметр шара пальца 22 мм. При таком диаметре минимальное усилие на вырыв шарового пальца составляет 1500 кгс, на выдавливание — 1900 кгс.

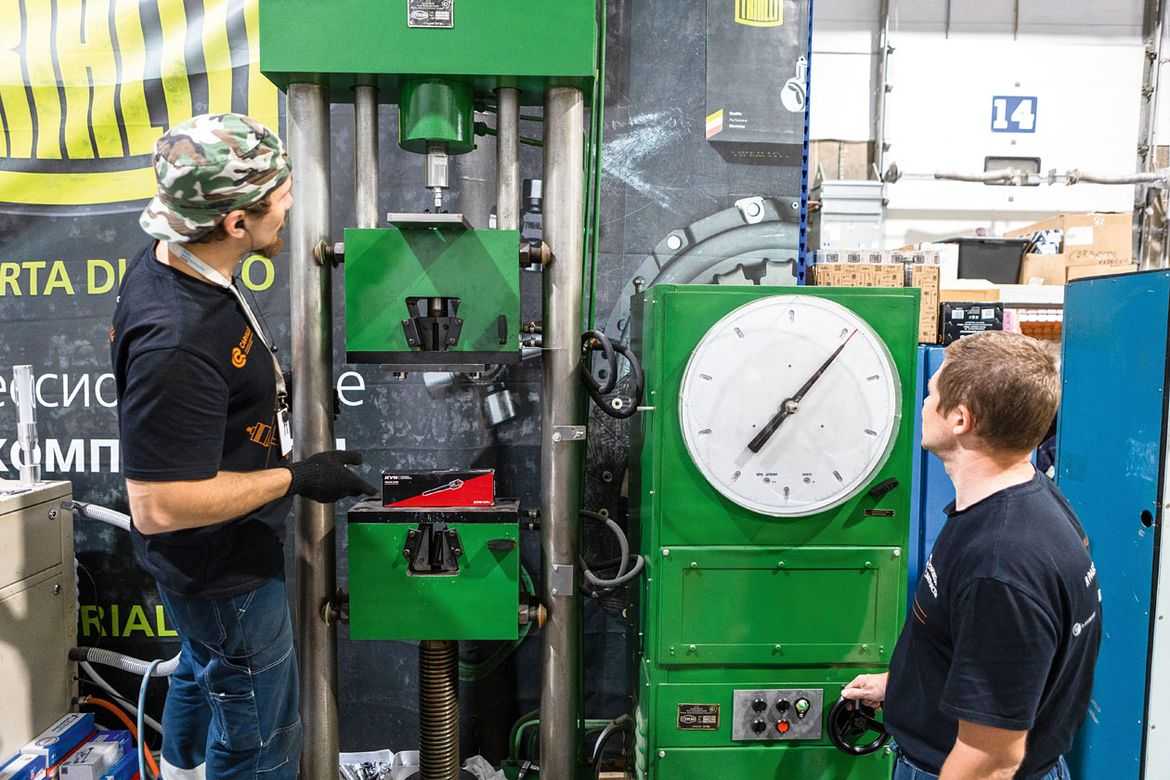

Испытания на вырыв и выдавливание шаровых пальцев из корпуса рулевого наконечника проводятся в лаборатории на разрывной машине Р20, которая при наличии специальной закаленной оснастки легко расправляется с установленными в нее деталями.

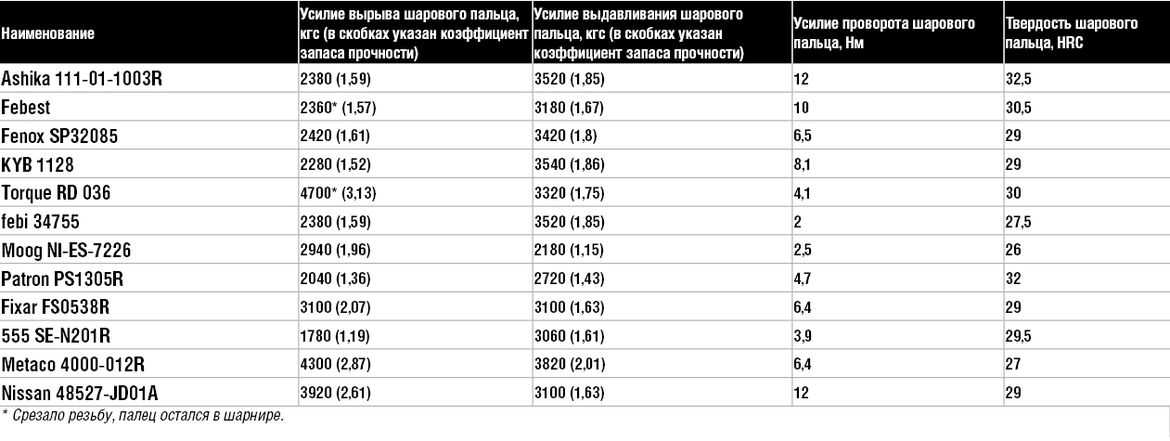

Результаты испытаний представлены в таблице.

По результатам испытаний на вырыв оригинальный наконечник показал усилие почти в 4 тонны. Практически все остальные детали (даже от ряда известных брендов) выдержали существенно меньшие усилия. У Torque после вырыва на шаре обнаружились точки начавшейся коррозии. На заводе при изготовлении детали на это место просто нанесли смазку и установили в корпус, что может весьма пагубно повлиять на долговечность изделия.

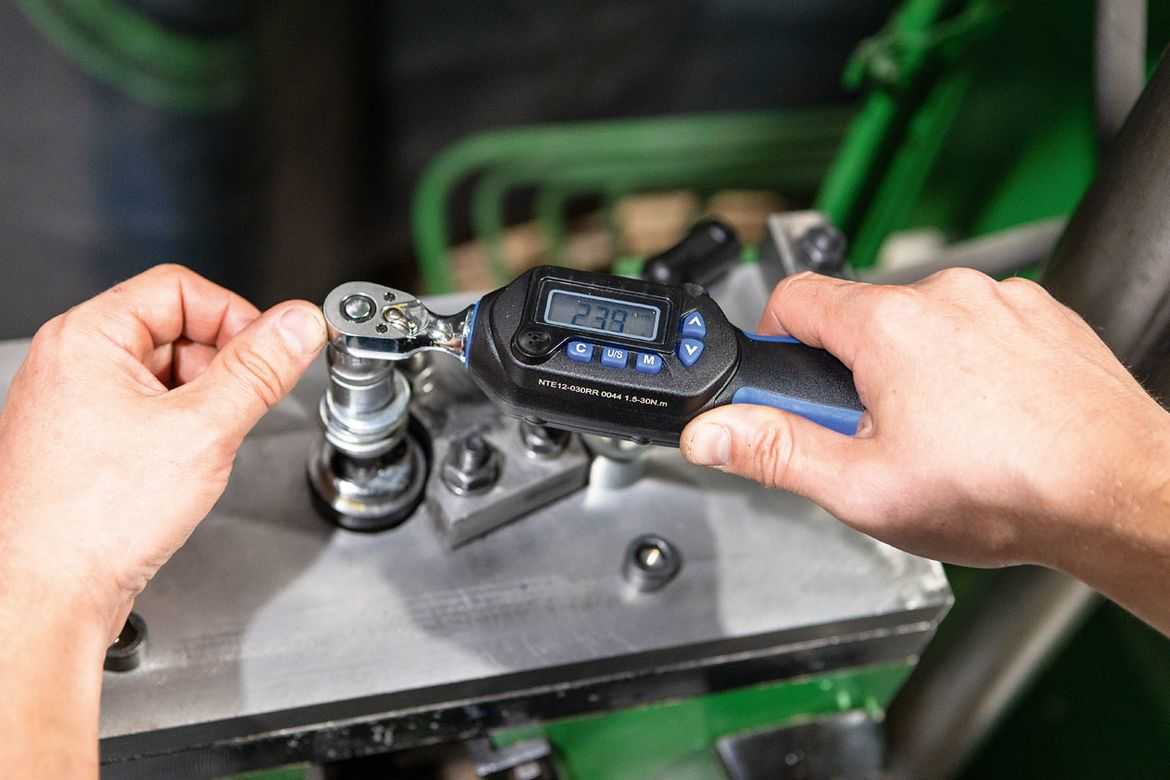

Замер усилия проворота шарового пальца

Дополнительно мы провели проверку заранее снятых резиновых пыльников рулевых наконечников на морозоустойчивость. Детали замораживались в течение суток при температуре –40 °С. После заморозки проводилась проверка пыльников на предмет потери эластичности. Это важный параметр, так как при повреждении пыльника наконечник очень быстро выйдет из строя при попадании в шарнир соли, реагентов и песка — всего того, чем щедро посыпают (поливают) дороги в зимний период. Все пыльники без повреждений прошли данный этап теста.

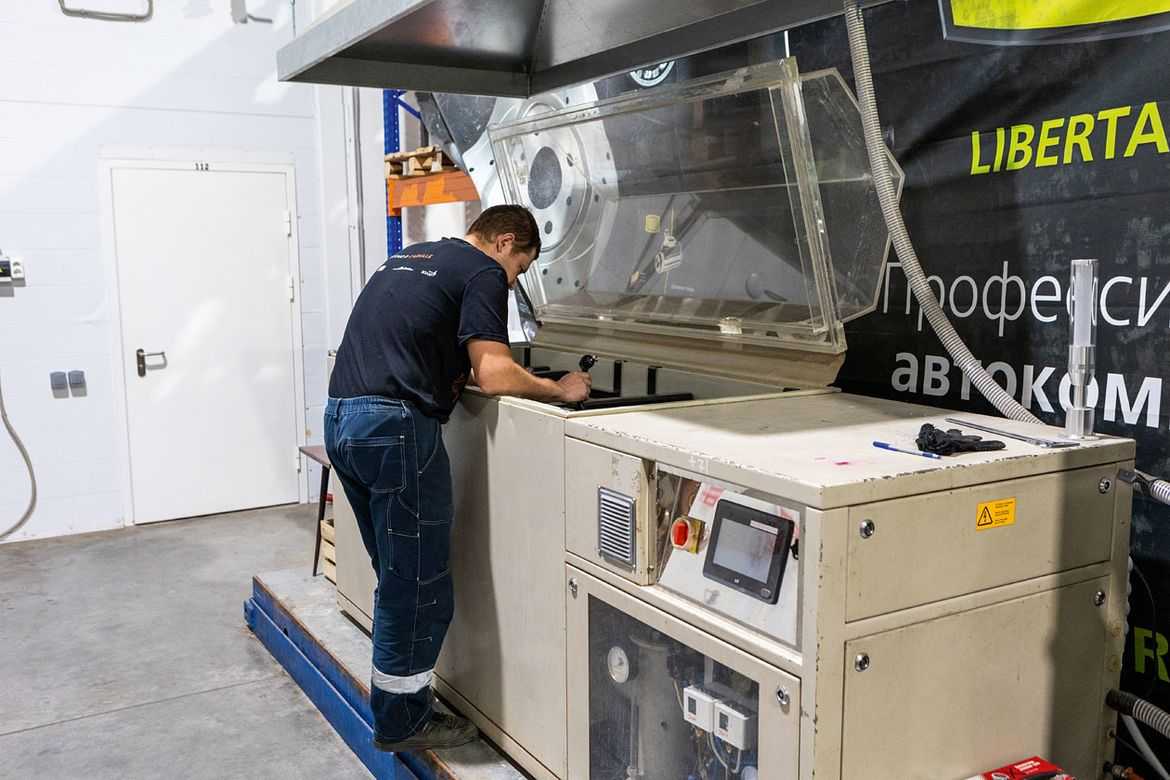

Коррозионную стойкость рулевых наконечников мы проверяли в специальной камере Weiss Technik SSC1000. Все запчасти провели в 5%-ном нейтральном соляном тумане 96 часов

Мы решили понизить температуру до экстремальных –50 °С и снова заморозили детали в течение суток. Проверку на эластичность на этом этапе не прошли резиновые чехлы, снятые с рулевых наконечников Fixar, Metaco.

Следующий этап — замер поверхностной твердости шаровых пальцев на твердомере ТР-5006-М по методу Роквелла (глубина погружения алмазного конуса с заданной нагрузкой). Измерения показали, что в основном поверхностная твердость шаровых пальцев находится в пределах 30 HRC.

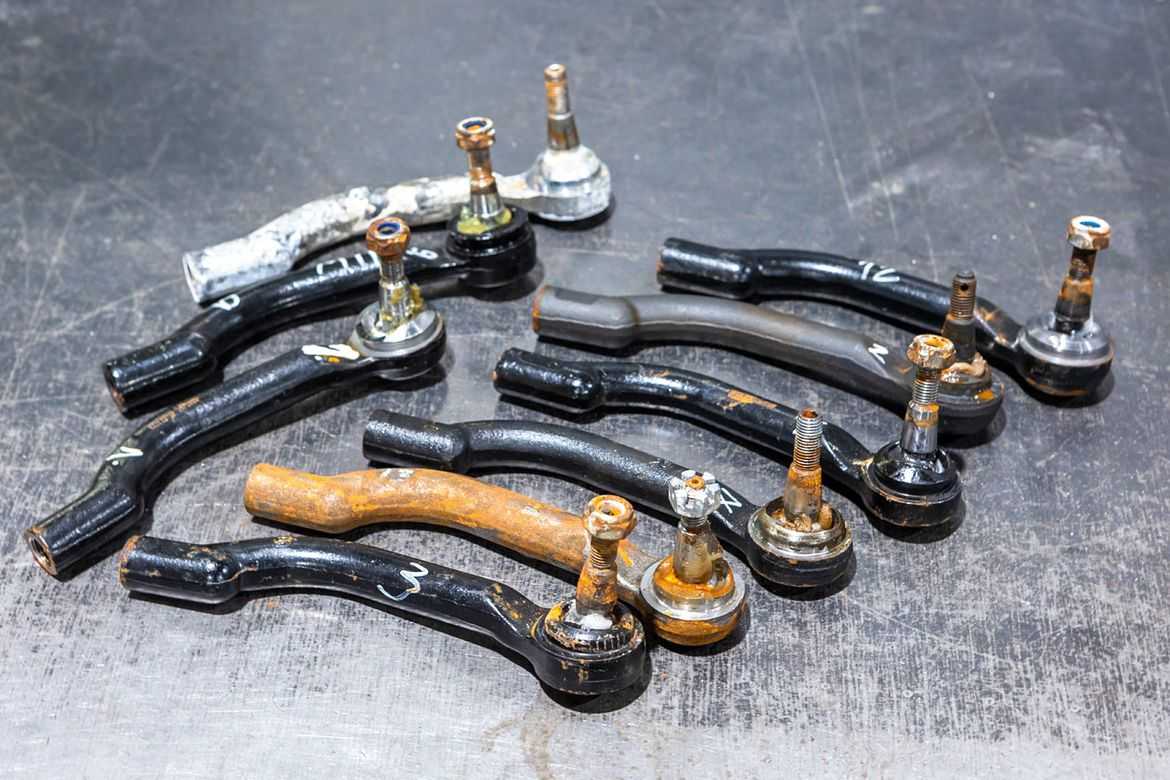

Так выглядели подопытные образцы после 96-часовой «просолки» в соляном тумане

Далее последовала проверка коррозионной стойкости рулевых наконечников. Для этого изделия были помещены в камеру соляного тумана Weiss Technik SSC 1000 с выдержкой 96 часов в 5%-ном нейтральном соляном тумане.

Лучше всех данный этап теста прошел рулевой наконечник KYB: корпус и палец по внешнему виду как будто и не были в соляном тумане. Образовалось лишь несколько точек ржавчины на гайке и резьбе пальца. Также весьма успешно «пытку солью» выдержал наконечник Ashika — на нем появились небольшие единичные пятнышки коррозии на месте завальцовки крышки и на пальце. Однако товарный вид детали портит почти целиком заржавевшая гайка.

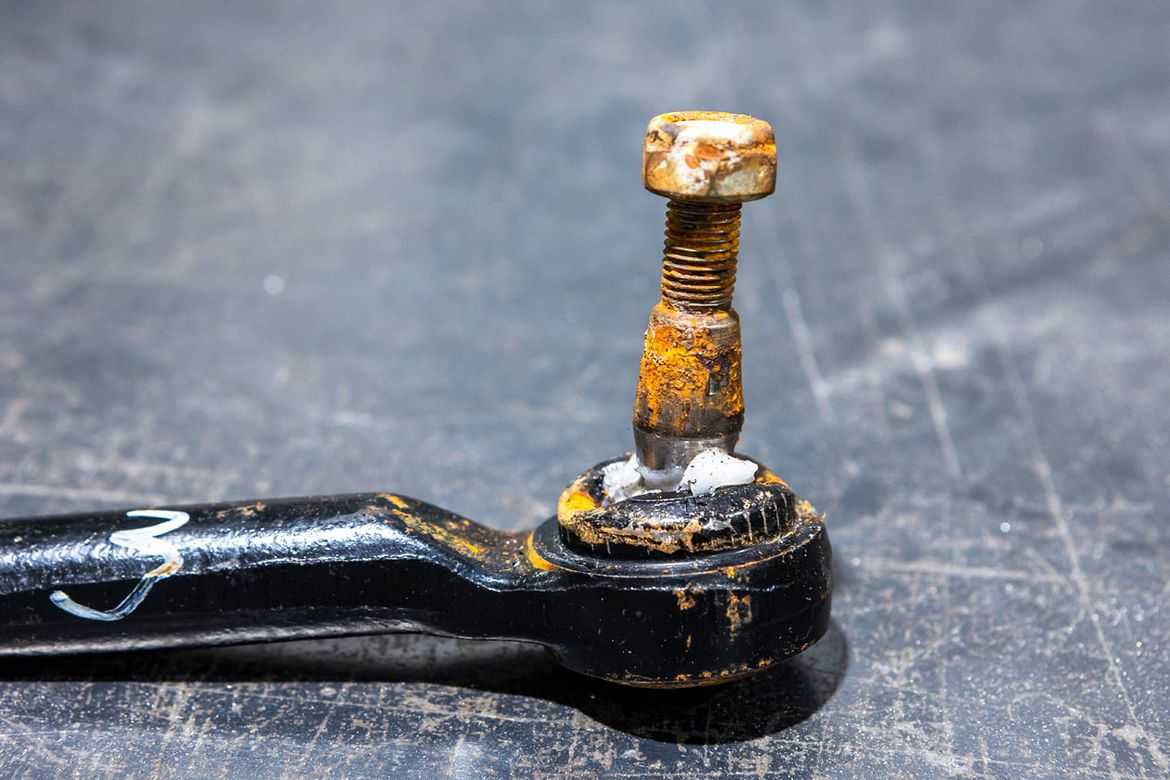

А это – оригинальный наконечник после теста на устойчивость к коррозии. Гайку удалось отвернуть лишь при помощи специального инструмента

Остальные наконечники имеют пятна или корку образовавшейся коррозии в большей или меньшей степени в месте завальцовки крышки и на пальце. Отдельно отметим крепеж, которым комплектует свои изделия бренд Moog. Мы неоднократно проводили испытания различных изделий марки в соляном тумане, и на их крепеже никогда не появлялось даже намека на начинающуюся коррозию.

Наихудшим образом после коррозионного теста стал выглядеть рулевой наконечник бренда 555 — весь корпус покрылся характерной ржавчиной рыжего цвета. Кроме того, на данном этапе разочаровало оригинальное изделие — на пальце образовалась не оттираемая корка ржавчины.

Также перед началом испытаний на резьбовую часть каждого рулевого наконечника от руки были навернуты идущие в комплекте с каждым изделием гайки. Это было сделано для понимания того, как сильно гайка прикипит к резьбе шарового пальца. После завершения испытаний все гайки также отвернулись пальцами, но в худшую сторону вновь отличился оригинальный наконечник — для снятия гайки нам пришлось прибегнуть к помощи инструмента: образовалась явно выраженная коррозия резьбы, которая мешала ее открутить.

Как поменять рулевые наконечники Ниссан Кашкай

Нужно вывесить переднюю часть авто и снять переднее колесо. Чтобы сохранить приблизительные углы установки колес, стоит нанести метки, которые укажут расстояние свободной резьбы. С той же целью нужно вести подсчет оборотов при откручивании наконечника.

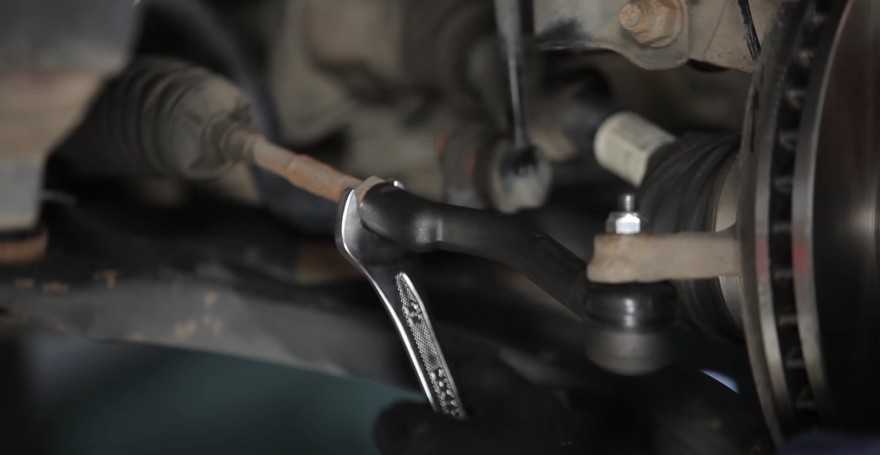

Итак, сначала нужно стронуть с места контргайку с помощью рожкового ключа на 22, это освободит рулевой наконечник. Сильно откручивать гайку не нужно. Головкой или ключом на 17 нужно открутить гайку рулевого наконечника.

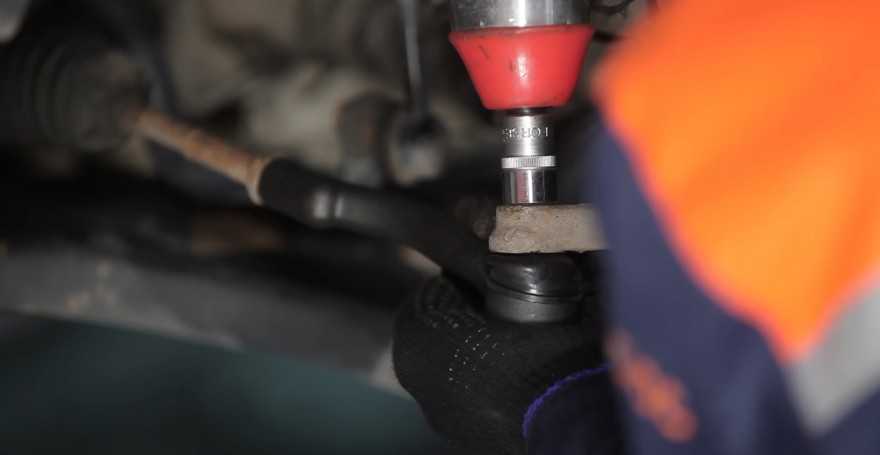

Чтобы снять рулевой наконечник, понадобится съемник шаровых. Установив его и вращая гайку, можно без проблем выпрессовать наконечник из проушины поворотного кулака. Если съемника нет, можно обойтись небольшим молотком, нанося резкие удары по проушине. Здесь важна не сила, а точность удара.

После этого можно открутить наконечник от тяги, не забывая считать обороты. Новый рулевой наконечник закручивается тем же числом оборотов. Затем его нужно установить в проушину и закрутить новую гайку. Далее остается подтянуть контргайку, ориентируясь по метке, и установить на место колесо.

Процесс замены рулевых наконечников. Вступление и инструменты

К выполнению работ по замене рулевых наконечников необходимо подойти ответственно, ведь езда с неисправными наконечниками может привести к печальным последствиям

Также следует обратить внимание и на крепления самих наконечников к поворотным кулакам

Крепления наконечников к поворотным кулакам бывают двух типов:

  • устанавливаемые шпилькой вниз в поворотный кулак — закрытого типа (с закрытым внешним корпусом, не имеющего гайки сверху);
  • устанавливаемые шпилькой наверх — открытого типа (с внешним корпусом, оснащенным фиксирующими гайками).

В зависимости от того, какой тип наконечников установлен на автомобиле будет варьироваться и набор необходимых инструментов. Так, для наконечников закрытого типа, устанавливаемых шпилькой вниз в поворотный кулак, потребуется специальный съемник, работая которым наконечник можно будет легко «выдавить» из поворотного кулака. Некоторые умельцы обходятся без съемника, орудуя молотком, но от подобных манипуляций лучше воздержаться.

Итак, для замены выполнения работ потребуется следующий набор инструментов:

  • домкрат;
  • балонный ключ;
  • набор рожковых ключей и торцевых головок;
  • смазка WD-40 или другая аналогичная;
  • корщетка;
  • съемник (для наконечников закрытого типа);
  • молоток (на всякий случай).

Процесс замены рулевых наконечников. Выполнение работ

В первую очередь повторяем манипуляции указанные выше (как при диагностике наконечников), а именно — домкратим автомобиль с необходимой стороны и вывешиваем колесо. Затем балонным ключом откручиваем колесо и снимаем его, доступ к наконечнику, рулевой тяге и кулаку свободен.

Теперь используем корщетку и тщательно очищаем места крепежных гаек на тяге и наконечнике, после чего наносим на них смазку WD-40 или любой другой жидкий ключ. Выжидаем несколько минут и начинаем откручивать гайку со стороны рулевого тяги.

ВНИМАНИЕ ! Для откручивания стопорящей гайки на рулевой тяге нужно дополнительно зафиксировать её вторым ключом (на тяге есть отдельное несъемное крепление для этого). Гайку, стопорящую рулевой наконечник следует открутить ровно на 1-1.5 оборота и запомнить её месторасположение

Это необходимо, чтобы установить новый наконечник и соблюсти хотя бы примерные показатели сход-развала.

Далее — в зависимости от типа наконечников откручиваем фиксирующие их гайки. С наконечниками открытого типа, устанавливаемыми шпилькой вверх все просто. Достаточно только отвернуть крепежную гайку, после чего путем постукивания молотком по шпильке и небольшого покачивания поворотного кулака извлекаем шарнирную часть наконечника. После чего остается лишь открутить сам рулевой наконечник с рулевой тяги.

На наконечниках закрытого типа (с гайкой снизу) процесс извлечения шарнирной части из поворотного кулака очень похож: сначала немного отвинчиваем гайку и в это месте (между гайкой и кулаком) вставляем язычок съемника. Нижней частью съемник упирается в саму шпильку и во время его закручивания происходит как бы выдавливание наконечника из кулака. Если же съемника нет, то гайку необходимо открутить полностью, после чего с помощью молотка начать покачивать и выстукивать поворотный кулак, постепенно вытягивая шарнирную часть из кулака. Как только наконечник будет извлечен из кулака — откручиваем его от тяги, на этом процедура завершена.

Теперь остается лишь установить новые наконечники на место, однако перед этим необходимо измерить их длину (относительно старых). Руководствуясь полученными размерами наконечников следует подтянуть или наоборот — ослабить фиксирующую наконечник гайку на рулевой тяге. В остальном процесс установки новых рулевых наконечников абсолютно идентичен их снятию: повторяем все в обратном порядке и закручиваем все гайки. Процедура окончена, после этого необходимо отправится на стенд и выполнить манипуляции по сходу-развалу.

Замена рулевых наконечников (тяг) Ниссан Кашкай

Наконечник рулевой тяги – элемент, обеспечивающий точное и легкое управление транспортным средством. Конструктивно он представляет собой стержень из прочного металла, на котором нарезана резьба и предусмотрен шарнир.

Расположен наконечник между механизмом рулевого управления, тягой и поворотным кулаком. На Nissan Qashqai используются надежные наконечники, однако, и они могут быть повреждены активной эксплуатацией на российских дорогах не самого высокого качества.

Вторая распространенная причина повреждения наконечников – разрыв уплотнительных элементов, пыльников, попадание внутрь механических частиц, которые разрушают смазку, вытесняют ее. Между подвижными элементами механизмами возникает сильное трение, провоцирующее быстрый выход из строя.

Основные признаки того, что рулевые наконечники необходимо заменить, выглядят следующим образом:

  • Ухудшилась управляемость, Кашкай стал не так четко слушаться руля, поведение машины на дороге нестабильно.
  • Проезд неровностей, даже небольших лежачих полицейских, приводит к появлению глухих стуков в области ходовой части.

Эксплуатация Nissan Qashqai с разбитыми наконечниками – не лучшая идея, недостаток маневренности может привести к ДТП, тяжелой опасной ситуации.

Рулевая рейка

Оглавление

Ниссан Кашкай поставляется с рулевым механизмом шестерня-рейка, преимуществами которого является возможность быстрее передавать усилия с руля на колеса за счет меньшего количества тяг и шарниров, компактность и простота конструкции.  Состоит данное устройство из двух основных составляющих – корпуса и передачи «шестерня-рейка». Помимо рулевого механизма имеется и система тяг и шарниров, соединенная с рейкой.

Шестерня установлена на валу руля, находясь в постоянном контакте с рейкой. Во время вращения руля рейка передвигается горизонтально, перемещая тяги, соединенные с ней. Тяги приводят в движение передние колеса, если быть точнее, они перемещают колеса. Главным же назначением шестерни-рейки является интерпретация вращательных движений руля в возвратно-поступательные движения рулевого привода.

Устройство наконечников

Рулевой наконечник представляет собой конструкцию, предназначенную для передачи тягового усилия на поворотные кулаки. К поворотному кулаку наконечник крепится через шарнирное соединение, имеющее определенную степень жесткости. С другой стороны наконечник устанавливается на рулевую тягу через жесткое резьбовое соединение.

Непосредственно на самой рулевой тяге находится резьба и контровая гайка, за счет которой подбирается оптимальное положение рулевого наконечника. Резьба на рулевой рейке необходима для фиксации наконечника относительно заводских параметров и сохранения углов сход-развала.

Шаровое соединение на наконечнике надежно защищено резиновым пыльником, внутри которого расположена смазка, требуемая для правильной работы шарового соединения. Смазочные материалы снижают нагрузки на трение при работе узла, а так же защищают частично шаровой механизм от ржавчины, так как защитная функция механизма в первую очередь возложена на резиновый пыльник.

Использование шарнирного механизма в конструкции наконечника обеспечивает несколько важных функций при управлении автомобилем, а именно:

  • демпфирование ударов от дорожного покрытия;
  • снижение вибраций на рулевом колесе;
  • улучшение «информативности» рулевого колеса;
  • надежное соединение рулевого механизма с поворотными кулаками.

Инструкция по замене

В процессе замены рулевых наконечников нужно придерживаться следующей инструкции:

  • Машина ставится на домкрат для того, чтобы вывесить и демонтировать колесо, где поврежден рулевой наконечник. При демонтаже контргайки понадобится ключ на 22, она прокручивается в сторону рейки.
  • Фиксируется дистанция между внутренним концом наконечника и первыми витками резьбы. Обозначенные замеры необходимы для того, чтобы верно выставить схождение колес в дальнейшем. Практика показывает, что для Nissan Qashqai среднее значение – 1.85 сантиметра. При отсутствии измерительного прибора можно поставить метки при помощи малярного скотча или изоленты.
  • Ключом на 17 снимается гайка пальца. Чтобы деталь не проворачивалась, она придерживается отверткой с битой типа “звездочка”. Сам палец выбивается молотком. Если планируется повторное использование наконечника, то лучше воспользоваться не молотком, а специальным съемным устройством, что исключит случайные механические повреждения и деформации детали.

Демонтируется старый наконечник, ставится новый, в процессе нужно ориентироваться на ранее выставленные метки. При закручивании гаек и контргаек рулевых тяг можно придерживать их ключом на 19, чтобы исключить смещения.

Чтобы исключить любые проблемы, связанные с управлением транспортным средством после процедуры замены рулевых тяг, специалисты рекомендуют выполнить развал-схождение.

Проверка состояния сальников рулевой

Для того, чтобы понять, что существуют проблемы с сальниками рулевой, не нужно быть экспертом. Если падает жидкость в бачке гидроусилителя руля слишком быстро, то это основной признак проблем с сальником рулевой. Также, можно почувствовать запах гари, это связано с тем, что попадающее масло закипает на горячих деталях. Помимо этого, под автомобилем очень часто можно заметить масляные пятна.

Сальник в разобранном виде

В некоторых случаях масло вытекает очень быстро, это может привести к затруднению вращения руля, появляется довольно значительный гул. При данных признаках, нельзя мешкать, поскольку такие симптомы, следствие того, что масло в рулевые рейке практически закончилось. Особенно серьёзно нужно отнестись к проблеме, когда колесо не возвращается в исходное положение. Такое состояние автомобиля, свидетельствует о том, что придётся проделать достаточно серьёзный ремонт. Именно поэтому нельзя затягивать ремонт, это может привезти к очень серьёзным последствиям и придётся выложить за ремонт значительные средства.

Такие признаки могут возникнуть после серьёзной аварии

После аварии, нужно в первую очередь обратить внимание на рулевую. Если руль плохо проворачивается, то очень серьёзная проблема, которая должна быть решена в самые короткие сроки

Масло заканчивается и от этого появляется специфический скрежет и гул.

Рекомендуем:

Как заменить сальники рулевой рейки — советы специалистов

Отличный способ проверки проблемы с рулевой, это её визуальный осмотр на наличие корроз

Замена сальника своими руками

ии и механических повреждений. Также стоит осмотреть и гидравлический элемент, если конечно автомобиль имеет гидроусилитель. Нужно проверить все элементы рейки. Очень часто появляется стук. Это очень нехороший сигнал, он указывает на то, что кронштейн рычага картера ослаблен. Помимо этого, может износиться шестерня. В любом из этих случаев, нужно проверить рулевую полностью. В том случае, если зацепление в паре отрегулировано неправильно, руль поворачивается очень туго. В этом случае, в обязательном порядке, нужно отрегулировать рейку в правильное положение. Также нужно поменять масло.

Признаков достаточно много, однако стоит помнить, что не стоит дожидаться, когда автомобиль начнет давать сигнал о том, что ей требуется помощь. В первую очередь самым главным условием хорошего технического состояния автомобиля, является своевременная диагностика. Не обязательно каждый месяц посещать автомастерские, можно самостоятельно проводить визуальные осмотры, в большинстве случаев такая процедура будет очень полезна. При малейших признаках, каких-либо изменений с рулевой, нужно обратиться за помощью в автомастерскую.

Срок службы рулевых наконечников

Несмотря на важность рулевых наконечников как детали, срок их службы весьма ограничен. Наконечники не являются технически сложной деталью, но это не уменьшает их важность в рулевом управлении автомобиля

Примерный срок службы, на который рассчитаны наконечники, составляет раз в 10 меньше, по сравнению с тем же двигателем, и, доходит до отметки в 30 000 — 40 000 километров пробега. На этом моменте многие автолюбители могут возразить, мол, по регламенту то наконечники меняются реже — на пробегах от 50 000 — 60 000 километров. И они будут правы, но только отчасти.

Суровая действительность и отечественные дороги, в буквальном смысле накладывают определенный отпечаток на подвеску автомобиля. Некачественное дорожное покрытие, повышенная влажность, пыль, грязь, химические реагенты — все это сильно отражается на состоянии элементов подвески и рулевого управления. И наконечники в данной ситуации не становятся исключением, поэтому проблема их поломки на пробегах от 20 000 — 30 000 километров — вещь вполне обыденная для многих продвинутых автолюбителей.

Диагностика перед тем, как поменять рулевые тяги

Замена рулевых наконечников авто — часть 1

Информация к размышлению: вы должны знать о том, что самая распространенная и характерная неисправность рулевого привода – выход из строя (износ) шарового шарнира наконечников рулевых тяг.

И еще, некоторые «кулибины», по старой памяти, используют такой метод ремонта, как реставрация рулевых тяг. Это конечно личное дело каждого водителя, но стоит посчитать свои деньги: как долго пройдет отреставрированная рулевая тяга, будут ли соблюдены все заводские параметры при реставрации и сколько денег стоит реставрация.

Не проще ли будет купить заводскую рулевую тягу, благо время дефицита на запчасти давно закончилось. И провести замену рулевой тяги своими руками.

Как мы узнаем о неисправности рулевого управления? Элементарно. О том, что пора делать диагностику рулевого управления, нам подскажут руки, лежащие на руле и наш слух.

Характерные признаки неисправности рулевого управления в целом:

  • различные внештатные стуки – грюки в рулевом управлении;
  • характерное биение руля;
  • увеличенный люфт руля: люфт при вертикальном покачивании руля, говорит о неисправности подшипника ступицы или шаровой опоры, люфт при горизонтальном покачивании – о неисправности рулевого наконечника;
  • рулевое колесо стало туго вращаться;
  • автомобиль во время движения начинает менять прямое направление движения.

Один из этих признаков присутствует, значит, пора на диагностику рулевого управления.

При диагностике своими силами, или первоначальной диагностике, обратите внимание на следующие характерные моменты:

  • перемещение рулевых наконечников вдоль оси пальцев должно быть не более 1,5 мм. Помощник поворачивает руль, а вы пальцами (наощупь) определяете наличие люфта на шаровых наконечника. Есть люфт или стук – наконечник с шарниром нужно менять.
  • Проверить затяжку хомута регулировочной муфты на боковой тяге.
  • Проверить исправность (отсутствие механических повреждений) защитных чехлов шарового шарнира наконечника. Трещины и разрыва есть, чехол меняется.

Это интересно: Замена опорного подшипника передней стойки

Дополнительные советы

Приведем еще несколько важных рекомендаций:

Нельзя устанавливать сальник, имеющий внутренний диаметр, не соответствующий штатному. Это чаще всего вынуждает проводить дополнительные манипуляции, результатом которых будет нарушение герметизации или изменение посадочных поверхностей изделий.
Поверхность смазывается перед началом монтажа

Один из важных нюансов, который стоит учитывать в рекомендациях о том, как правильно запрессовать сальник.
Сальник извлекается из упаковки руками с соблюдением осторожности.
Вал не должен иметь острых углов или граней.
Для простукивания по уплотнению при установке не используются тяжелые предметы.
Размещение изделия нужно согласовывать с центром вала.
Перед установкой сальника в гнездо необходимо обеспечить соответствие его температуры условиям среды.
При использовании изделий PTFE необходимо исключить попадание смазки на рабочие кромки.

И еще одно важное замечание – демонтированное изделие не может устанавливаться повторно!

Подробные консультации по подобным вопросам можно получить у специалистов «РТИ-Промэкспорт» по телефону в Барнауле: +7 (3852) 500-230.

Сальники необычной (для меня) конструкции:Двубортные, основная кромка — стандартная с пружинным кольцом (вопросов не вызывает),а вот пылезащитная состоит из тоненького слоя резины (прим. 0,7мм коричневая) и тонкого слоя гибкого пластика (примерно 0,3мм серо-черный). Причем, диаметр отверстия в этой кромке — 36 мм при диаметре вала 40мм. Уплотняющая кромка — 39мм (норм).Т.е. при установке вала (полуоси т.к. это — сальник дифференциала) она должна загнуться на 2ммНа снятом сальнике пылезащитная кромка стерта в диаметр вала (40мм), сам вал проточен примерно на 0,1-0,15мм (полуоси под замену). Под основной кромкой — протёрто аналогично.

ОЧЕНЬ ХОЧУ знать, как правильно устанавливать такие сальники.

Также смутила инструкция по установке, в которой сказано, что:НЕ СМАЗЫВАТЬ МАСЛОМЖдать 4 часа после установки перед тем как использовать.Также указано, что ставить с адаптером, но его в данном случае нет т.к. в данном случае он неприменим (полуось вставляется в дифференциал и адаптер будет внутри коробки).

ЧТО МЕНЯ ОЧЕНЬ СИЛЬНО БЕСПОКОИТ.Если одевать сальник на вал с использованием адаптера (как на инструкции), то пылезащитная кромка выгнется наружу и будет тереться о вал резиной. Пластик как понимаю — аналог пружинки, но с уменьшенным трением — он «осаживается» — для этого и надо ждать 4 часа — чтобы он «осел».НО если вставлять вал в сальник снаружи, то кромка загнется ВНУТРЬ И БУДЕТ ТЕРЕТЬ О ВАЛ ПЛАСТИКОМ, который, как понимаю, для этого не предназначен. Более того, там образуется замечательная щель для засасывания туда абразива. Т.е. пластик быстренько сотрется, за ним — резина — получится как на снятом сальнике — ТОРЦОМ ТАКАЯ КРОМКА УПЛОТНЯТЬ НЕ СПОСОБНА.Получается, что каким-то образом надо при установке полуоси вывернуть кромку наружу? Это довольно сложно т.к. очень маленькое расстояние сальник — внутренняя граната (несколько мм).

Или данный сальник ПРОСТО НЕ ПРЕДНАЗНАЧЕН для данного места (коробка — полуось)?

Можно конечно извратиться и сначала одеть сальник на полуось, правильно вывернув кромку (наружу) и уже с полуосью запрессовать в коробку. Извращение ведь?

Второй вопрос про сальники с такой хитрой дополнительной конструкцией (я назвал ее «каракатицей»). Меня интересует — для чего она? И не должно ли там быть «крышечки»?

Конструкция собственно сальника — вполне обычная — двубортная с пылезащитной кромкой. Пылезащитная кромка вполне стандартная — резиновая, основная — подпружиненная.

Сборка рулевой рейки Nissan Qashqai

Завершающей стадией ремонта рулевой рейки на Ниссан Кашкай становится сборка изделия и дальнейшая установка на подрамник. Последовательность действий при этом будет такая:

  •       Горизонтально расположенный вал следует выставить в центральное положение, а рулевой – по сделанным заранее меткам. Гайку-крышку требуется закрутить до предела;
  •       Смазать и установить в гнездо поджимную втулку. Пружинные шайбы также устанавливаются на место с последующим закручиванием регулировочной пробки.;
  •       Деталь нужно предварительно подготовить, с распиловкой до того момента, пока концы не получится  свести руками.

Причины неисправности

Рулевую систему Кашкая ценят за ее прочность и износоустойчивость, однако даже у нее происходят сбои, ведущие к поломкам. Основной причиной поломки является плохое качество дорог, от чего рейка получает существенные возвратные усилия от колес, что ведет к быстрому истиранию и даже разлому зубьев, в дальнейшем это приводит к невозможности произвести маневр. Также к основным причинам неисправности стоит отнести следующие:

  • несвоевременная замена гидравлической жидкости в ГУРе, что приводит к дополнительным нагрузкам на рейку;
  • многократная перегрузка редуктора, приводящая к засорению уплотнительных компонентов ГУРа;
  • механические повреждения;
  • несвоевременная замена ползуна, штока и уплотнителей.

Стоит отнести к маловероятным, но причинам, и работа автомобиля в слишком влажном и жарком климате, от чего на деталях появляются налеты, усложняющие процесс управления.

Рекомендуемый срок эксплуатации составляет 50 000 км, при проведении ремонтов рулевого механизма срок может быть увеличен до 100 000 км. Стоит также и понимать, что если не заменить рейку или не произвести ремонт – она в неисправном состоянии приводит к поломкам других механизмов и систем, с которыми взаимодействует.

Каков итог?

Сразу отметим, что все представленные образцы соответствуют ГОСТ Р 52433-2005 по прилагаемым усилиям вырыва и выдавливания шарового пальца, поэтому основное сравнение мы решили провести с оригинальным образцом.

Деталь марки Ashika успешно прошла тест на коррозионную стойкость (второе место) и показала средневысокие результаты в других испытаниях. Однако цена изделия — одна из самых высоких среди аналогов.

Рулевой наконечник Febest отличается лучшей ценой, а также хорошим потенциальным усилием вырыва, но имеет весьма слабый крепеж.

Изделие марки febi продемонстрировало усилие выдавливания выше оригинала. Вместе с тем усилие вырыва у него — лишь 60% от уровня оригинальной детали, кроме того, наконечник febi выделяется относительно высокой ценой.

Наконечник Fenox — напротив, относительно недорог, но и усилие вырыва — лишь 60% от оригинала.

Деталь марки Fixar отличается высокой прочностью (четвертое место в тесте по усилию вырыва), но пыльник сломался после заморозки до –50 °С.

Наконечник KYB оказался лучшим в испытаниях на коррозионную стойкость! Однако по усилию вырыва остался позади лидеров теста: лишь 60% от показателя оригинала.

Первое место по суммарной прочности наши испытатели отдали изделию марки Metaco. Однако пыльник не выдержал заморозки до –50 °С.

Деталь бренда Moog продемонстрировала хорошую прочность на вырыв, кроме того, в числе ее преимуществ нержавеющий крепеж. Однако усилие на выдавливание оказалось самым низким среди представленных запчастей. Отдельно отметим самую высокую цену изделия из «неоригинала».

Крайне высокой ценой отличился и оригинальный наконечник Nissan. Из плюсов «родного» изделия отметим его высокую прочность, из минусов — низкую коррозионную стойкость. Привлекательной оказалась цена на запчасть марки Patron, которая соответствует всем нормативам по ГОСТу, однако по прочности она заметно уступает оригиналу.

Самой прочной опорой по усилию вырыва обладает, по нашим замерам, изделие марки Torque. Однако в рамках испытаний в соляном тумане на шаровом пальце под смазкой обнаружились точки коррозии.

Запчасть марки 555 продемонстрировала усилие вырыва шарового пальца на 55% ниже. чем у оригинального изделия. Кроме того, судя по результатам тестов на коррозионную стойкость, корпус изделия покроется сплошной ржавчиной после первой же зимы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
