Замена рулевой тяги рено логан своими руками

Рулевые наконечники: признаки неисправности

Рулевые наконечники заменяют при наблюдении следующих симптомов: при движении по неровностям, при ускорении движения, торможении ощущается стук, руль начинает вибрировать и трястись, в рулевой тяге замечены люфты, наблюдается отдача в педаль газа. Полностью проверить исправность наконечников можно при проверке целостности пыльников и пр.

Поскольку эти детали влияют на развал-схождение, их необходимо вовремя заменять, чтобы не начала неравномерно стираться резина.

Рулевые наконечники меняют сразу с обеих сторон (если один ломается, то через некоторое время сломается и другой).

При выполнении ремонтных работ по замене наконечников ВАЗ 2114 используют такие инструменты:

  • Ключ на «19», ключ на «24», ключ на «27».
  • Штангенциркуль.
  • Выпрессовочный съемник или монтажка.
  • Молоток.
  • Тормозная жидкость или химическое средство WD-40.

Все работы, связанные с заменой наконечников на ВАЗ 2114, можно выполнять или на подъемнике, или, как в данном случае, воспользоваться домкратом.

Замена

Замена рулевых наконечников предполагает выполнения таких действий:

Машина фиксируется в неподвижном состоянии (при помощи противооткатных упоров и ручного тормоза);
Автомобиль подымается на высоту, снимается колесо со стороны, где будет производиться замена;
Руль поворачивается максимально до упора в противоположную сторону колесу (влево или вправо, смотря где производится ремонт);
Дальше нужно вынуть шплинт, применяя ключ на «19», открутить гайку крепления наконечника;
Пользуясь специальным инструментом, следует выпрессовать палец из рычага. При отсутствии инструмента можно применить молоток или монтажку;
Также делаются замеры углов при помощи штангенциркуля, чтобы ускорить монтаж колес;
Фиксируя положение муфты ключом на «24», надо открутить контргайку ключом на 27 (вращения по часовой стрелке). Она часто бывает закручена намертво (возможно, заржавела, прикипела). Чтобы гайка начала откручиваться, следует брызнуть на нее тормозной жидкостью или химическим средством WD-40

Также можно применить молоток – осторожно постучать им по гайке;

Рулевой наконечник надо отвернуть универсальным ключом, двигаясь против часовой стрелки;

Откручивание наконечника от поворотного кулака
Затем на ВАЗ 2114 устанавливается новый рулевой наконечник, детали предварительно промазываются моторным маслом;
Монтаж производится при соблюдении обратного порядка.

Такие манипуляции помогают убрать стуки и поскрипывание, а также улучшить управление автомобилем. Если после замены управление автомобилем неудовлетворительное, и наоборот, только ухудшилось, нужно отрегулировать схождение колес. Иногда специалисты советуют выполнять комплексную замену: заменить рулевые наконечники и рулевые тяги, так как ресурс у них приблизительно одинаковый.

Чтобы предотвратить возникновение подобных неисправностей, рулевые наконечники следует менять хотя бы раз в год.

Каждый автовладелец хочет, чтобы его машина не подводила в ответственные моменты, доставляла минимум проблем и приносила максимум пользы. Но это напрямую зависит от того, как владелец ухаживает, следит, вовремя ремонтирует свой автомобиль.

Один из наиболее важных узлов, влияющих на безопасность, является рулевое управление. Выполнять ремонт рулевых реек приходится не так часто владельцам ВАЗ 2114, поскольку эти агрегаты имеют достаточно продолжительный срок службы

Но ряд факторов и время приводят к тому, что приходится обращать самое непосредственное внимание на рулевые, своевременно диагностировать неполадку и оперативно ее устранять

Сегодня поговорим о том, как выполнить ремонт этого узла своими руками, а также какие мероприятия позволят вернуть к жизни вашу немного износившуюся рулевую рейку.

Устройство и принцип работы системы

Авто оснащается реечной рулевой системой. Приводной механизм включает две рулевые тяги и поворотный кулак, на котором фиксируются наконечники. На Рено Логан установлена ударопоглощающая колонка. При лобовом столкновении она снижает вероятность получения травм водителем.

Тяги имеют одинаковые размеры, тогда как габариты наконечников отличаются. Все соединения узлов реечного механизма помещены в гофру, обеспечивающую защиту от загрязнений. Для фиксации гофры со стороны картера применяются хомуты, а со стороны рулевых тяг она держится благодаря собственной жесткости.

В большинстве модификаций Renault Logan используется гидравлический усилитель. Эта часть системы позволяет поворачивать руль, прикладывая минимум усилий. Гидроусилитель состоит из сервопривода, корректирующего параметры управления с учетом условий движения, бачка ГУР, гидронасоса и цилиндра. Гидронасос нагнетает давление при помощи лопастей, которые крутятся благодаря клиновому ремню.

Гидравлическая жидкость из бачка ГУР направляется в регулировочный клапан. Направление, в котором нагнетается масло, зависит от того, в каком положении находится рулевое колесо. Давление, созданное в цилиндре, обеспечивает передачу усилия на руль. Благодаря этому он вращается легко.

Если гидроусилитель выходит из строя, способность поворачивать рулевое колесо не утрачивается, но снижается комфорт вождения, поскольку приходится прилагать более интенсивные усилия для поворота. Чтобы обеспечить стабильную работу гидроусилителя, необходимо контролировать уровень технической жидкости в бачке. Если он снижается ниже критической отметки, нужно выяснить причину и сделать дозаправку.

Рулевая передача находится на раме автомобиля и соединяется с другими узлами посредством поперечных тяг, на которых установлены наконечники с резьбой, позволяющие контролировать углы наклона колеса (развал и схождение).

Ударопоглощение и травмобезопасность рулевой колонки, о которых упоминалось выше, обеспечивается за счет того, что тяги соединены с рулевой передачей посредством шарниров. При этом колонка объединяется в единый узел с регулировочным клапаном через карданный вал.

Таким образом, к основным узлам рулевой системы Рено Логан следует отнести:

  • реечный механизм, обеспечивающий сопряжение руля с передними колесами;
  • составной промежуточный вал с шлицевыми соединениями, обеспечивающий безопасность водителя при лобовом столкновении;
  • гидроусилитель, упрощающий вращение рулевого колеса;
  • распределительный механизм, дозировано изменяющий подачу гидравлической жидкости и обеспечивающий согласованный угол поворота руля и колес.

Помимо всего прочего, в конструкции рулевого механизма Renault Logan присутствует противоугонная система, обеспечивающая блокировку рулевого колеса в том случае, если в замке зажигания нет ключа.

Методика ремонта рулевого механизма

При явных неполадках в работе устройства производитель рекомендует его полную замену. Но в условиях нынешних рыночных цен это будет недешевое удовольствие, поэтому автолюбители со стажем предпочитают отремонтировать рулевую рейку своего Рено Логан самостоятельно.

Прежде всего, необходимо резиновой грушей выбрать жидкость из бачка гидроусилителя, приготовить инструмент и комплектующие:

  • домкрат;
  • набор ключей;
  • комплект втулок.

Теперь можно заехать на смотровую канаву и затянуть ручной тормоз. Колеса выставить в прямое положение и снять. Следующие действия по порядку:

  • заблокировать руль и поддомкратить авто;
  • отсоединить муфту карданного шарнира промежуточного вала и трубки магистралей;
  • демонтировать защиту картера двигателя;
  • открутить гайки наконечников;
  • отвернуть полухомуты крепления РР;
  • демонтировать рейку;
  • снять пыльники;
  • выкрутить рулевые тяги;
  • выкрутить регулировочный упор;

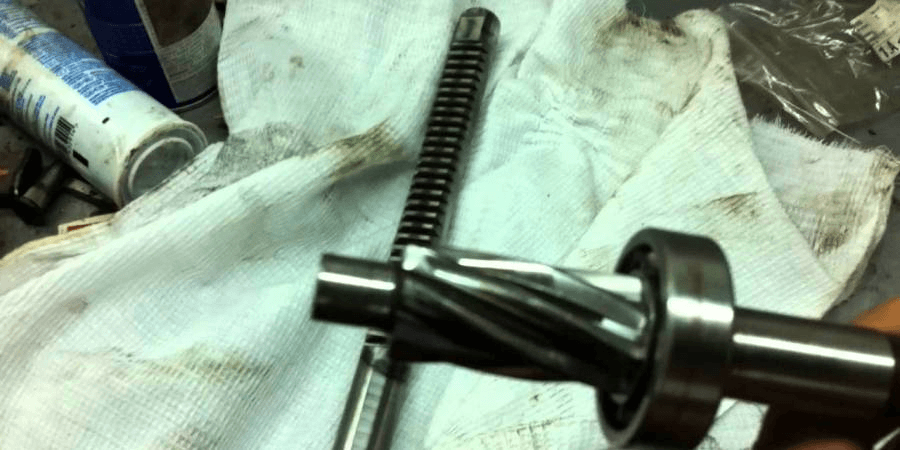

  • извлечь вал-шестерню;
  • демонтировать шайбу и втулку;
  • установить новую втулку.

Сборка производится в обратном порядке. Перед извлечением вала нужно установить его в крайнее положение и отметить меткой на шестерне и корпусе. При установке на место это поможет не ошибиться и избежать лишних регулировок.

16 ответ от петро 2021-02-28 01:18:08 отредактировано петро (2021-02-28 01:19:07)

На предыдущем авто этот подшипник разрезал мне вал полностью, хотя сам подшипник был цел, с небольшим люфтом. Случилось это на ходу, в повороте, глаза у меня были приблизительно таками

. Не шутите с такими поломками.

17 Ответ от $лавенту$ 2021-02-28 12:46:50

У меня начал руль скрипеть при повороте. Гидроусилителя нет. В последнее время довольно таки сильно скрипит. Особенно, когда медленно поворачиваешь.

Всё может быть, и быть всё может. И лишь того не может быть, чего совсем уж быть не может,хотя и это может быть. Пифагор.

Logan Ambiance 1.4

18 Ответ от Tols 2021-02-28 13:27:23

У меня начал руль скрипеть при повороте. Гидроусилителя нет. В последнее время довольно таки сильно скрипит. Особенно, когда медленно поворачиваешь.

У меня тоже. Звук идёт откуда то снизу с под машины. Может лёд там где намёрз?

19 Ответ от $лавенту$ 2021-02-28 23:35:20

У меня тоже. Звук идёт откуда то снизу с под машины. Может лёд там где намёрз?

Не, у меня и в тёплую погоду он скрепел. И у меня где-то под капотом звук. Хз. Дождусь тепла, сразу на диагностику.

Всё может быть, и быть всё может. И лишь того не может быть, чего совсем уж быть не может,хотя и это может быть. Пифагор.

Logan Ambiance 1.4

20 Ответ от kremnevartem 2021-08-13 21:12:43

  • kremnevartem
  • Новенький
  • Неактивен
  • Подробности

Я от пластиковой 5 литровой бутылки горлышко отрезал и сделал разрез, что бы надеть.. Получается горло отрезаешь, делаешь разрез, что бы кольцо полученное разорвать и примерно еще 1см срезаешь, что бы кольцо в замкнутом состоянии вошло в рулевую колонку. не забываем смазать солидолом. Сидит плотно и люфта нет и крепко, и дешево. Умельцы еще кусок пластиковой трубы вставляли.

Ух ты,вовремя!

Сколько в среднем ходит рулевая рейка на Renault Logan

Несмотря на надежность, данный узел может выйти из строя. Если верить производителю, то ресурс управляющей рейки составляет не менее 180-200 тыс. км. Чтобы избежать последствий неисправностей, нужно периодически (один раз в полгода) проводить ее диагностику и при необходимости производить ремонтные работы.

Существует много причин, оказывающих воздействие на работу рулевой рейки. Основными из них являются:

  • Естественный износ узла.
  • Низкое качество дорог.
  • Накопление грязи, пыли в уплотнителях, что способствует появлению коррозии.
  • Агрессивный стиль вождения т.д.

По мнению специалистов, проведение профилактических мер обеспечит безопасность на дороге, а также поможет избежать ремонта.

Снятие рулевой рейки Рено Логан

Далее на место возвращается стопорное кольцо. Прижим штока устанавливается после. Его место полностью заполняется смазывающим веществом для облегчения хода. Потом устанавливается пружина, которая фиксируется регулировочной гайкой. Ее пробка заполняется смазкой и фиксируется следующим шагом.

Тыльная опора оснащается центрирующей опорой, после чего по штоку сдвигают сальник и саму тыльную опору. Возвращается на место стопорная скоба. Когда работа завершена, рулевая рейка Логан проверяется при помощи специального станка, который помогает выявить возможные течи, а также обеспечивает гарантию на проведенное восстановление. Советы автомобилистов — владельцев Рено Логан Неисправность рулевой рейки является важным вопросом среди автомобилистов.

В любом случае, чтобы отсрочить появление подобных вопросов, стоит прислушаться к рекомендациям мастеров и владельцев Рено Логан. Вот некоторые советы, выделенные на личном опыте среднестатистических водителей, которые помогут вам уберечь рулевой узел от преждевременного износа и поломок: Никогда не нужно выворачивать руль до самого упора — это снизит усилие, прилагаемое на рейку, что заметно уменьшит риск износа.

К пыльникам рулевых тяг следует относиться с особой осторожностью — их поломка или дефект может привести к запотеванию механизма реек, что вызывает за собой течь жидкости ГУ. Рулевую рейку нужно прогревать в холодное время года точно так же, как и двигатель

Рулевую рейку нужно прогревать в холодное время года точно так же, как и двигатель.

Самостоятельная проверка состояния рулевого узла во многом зависит от качества жидкости, залитой в специальный бачок. Она должна быть чистой и прозрачной. При любом виде ее замутнения или образования инородных тел жидкость заменяется. При обнаружении любой неисправности следует обратиться к специалисту, который исключит возможность усугубления ситуации, отремонтировав и продиагностировав элемент при помощи специального оборудования.

Навигация по сайту

Несмотря на высокую прочность описанного механизма, следует внимательно относиться к вопросам диагностики рулевой рейки Логан, проводить которую лучше в условиях СТО.

В процессе самостоятельного осмотра рулевого узла можно упустить из виду множество мелких деталей, которые вкупе способны быстро вывести все элементы рулевой рейки либо рулевой колонки из строя. Это ещё раз говорит о необходимости квалифицированной помощи в процессе эксплуатации автомобиля, поскольку такой подход обеспечивает не только комфорт, но и безопасность в процессе вождения.

Ростов-на-Дону, Россия Доброго дня, товарищи! Довольно давно моя рулевая рейка начала меня беспокоить стуком, а недавно она еще и очень активно потекла За неделю пришлось долить почти 1. Но все оказалось не так просто.

Заранее оговорюсь — рейка моя оказалась невосстановима в рамках разумных сроков и денег , потому была приобретена рейка с заводской реставрации Ну а моя сдана в комиссию за небольшую скидку.

Вот она новая рейка с новыми наконечниками. Но обо всем по порядку. Для начала вывесил перед машины, снял колеса. Далее все фото на новой рейке, старую снимал почти ночью и один. Машина стоит на заводских подпорках производства Кратон Попутно было обнаружено что стяжной болт шаровой слева не затянут.

Начал затягивать — слизало резьбу в гайке. Гайка отправилась в утиль, взял новую и освежил резьбу на болте. Теперь не люфтит, молчит и боится. Далее про снятие рейки. Первым делом стоит опустошить систему если конечно не хотите искупать себя и машину в жидкости ГУРа.

Из бачка сливаем все что в нем есть, вытаскиваем сеточку, сливаем остаток. Выльется порядка ml жидкости.

Теперь отсоединяем рулевые наконечники от поворотного кулака или от тяг, если не собираетесь их менять. Для этого нам пригодится накидной ключ на 17 и трещетка или еще что-то с насадкой Torx30 для фиксации штока шарового шарнира тяги. Далее в салоне залезаем под педали и видим крепление рулевого вала к штоку рейки.

Можно спокойно эксплуатировать автомобиль дальше. Гарантия после этого теряется. Шайба приклёпана по краю гайки и упирается в борта картера.

Иногда помогает замена жидкости в ГУР , но только, если она уже давно не менялась и потеряла свои свойства.

Комплектации без ГУРа Давайте посмотрим, как выглядит механизм рулевой рейки вживую. Гайка расположена под стрелкой см.

Подготовка Автомобиль придётся загнать на яму — других вариантов нет. Застопорите задние колёса ручником. По две гайки на каждой стороне Сначала надо снять защиту картера.

Без помощника тут будет обойтись сложно.

Другие варианты ремонта рулевой рейки, а также ее замена

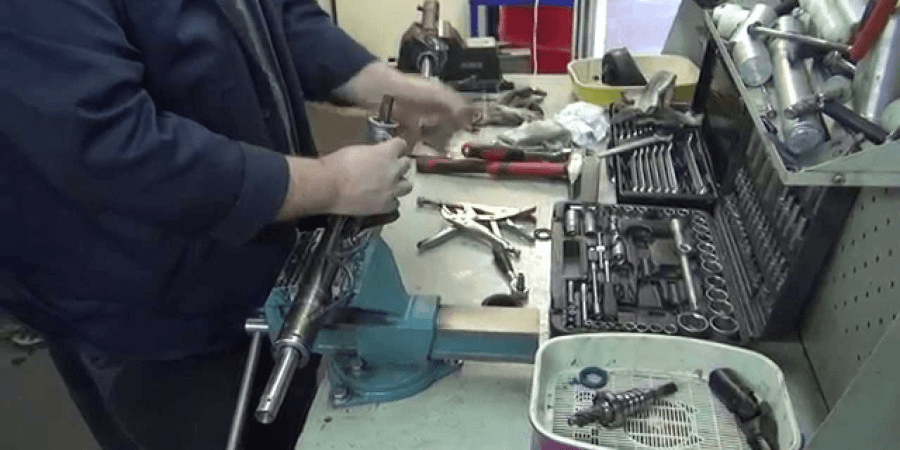

Ремонт рулевого механизма рейки Logan с ГУР или без ГУР осуществляется после его съема для последующего восстановления.

В дальнейшем нужно выполнить следующие действия:

  • Первый шаг – снятие стопорного кольца с распределителя.
  • Открутить пробку золотника, я закрывающую гайку золотника (далее ее также потребуется открутить специальным приспособлением).
  • Далее снять гайку и пружину прижима, а также и сам прижим.

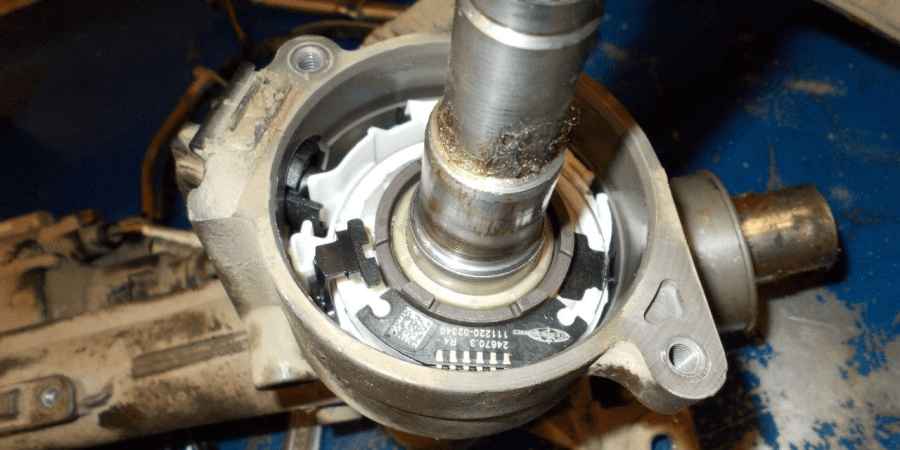

  • Выбить распределитель, который расположен в корпусе.
  • Снять с распределителя сальник и кольцо подшипника.
  • С тыльной опоры извлечь стопорную скобу (если ее поддеть отверткой, она вылетит).
  • Извлечь шток и тыльник.

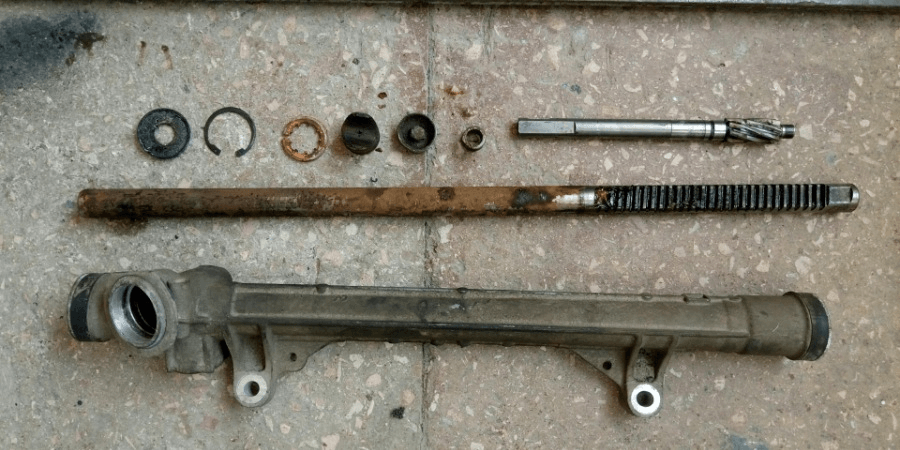

Когда управляющая рейка разобрана, все ее составляющие нужно тщательно очистить от масла, грязи, пыли и продуктов износа, после чего обезжирить.

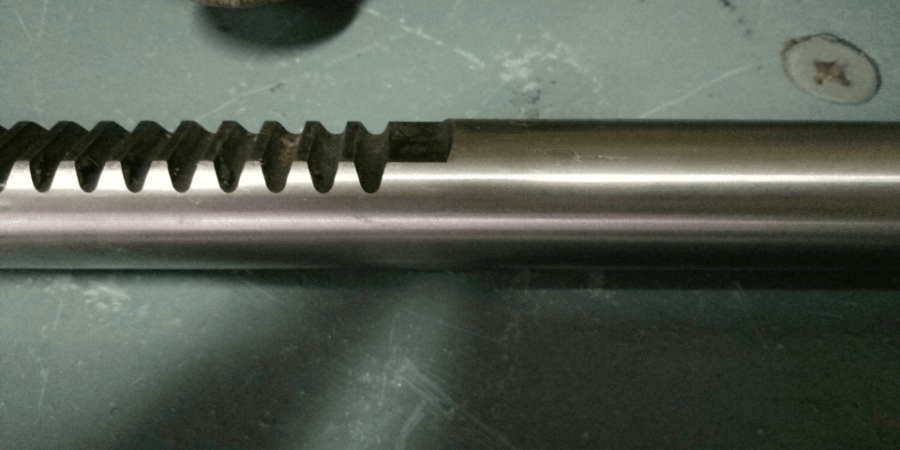

Далее поверхность штока шлифуется на токарном станке. Для этого используется мелкая наждачная бумага. Кроме этого, шлифовке подвергается вал распределителя.

Предварительно заменяются все сальники. Гребенка штока обильно промазывается смазкой и возвращается на исходное место.

Перед возвращением распределителя требуется проверка компрессии сальника. Для этого по его валу сдвигают втулку, которая аккуратно помещается на место подшипника. По такому же принципу усаживается новый сальник. Прежде чем это сделать, все элементы необходимо промазать смазкой.

Далее:

  • Установить прижим штока и стопорное кольцо. Чтобы облегчить ход, его место обильно заполняется смазкой.
  • Установить пружину и зафиксировать регулировочной гайкой.
  • Крепко закрутить гайку золотника. Ее пробка также густо заполняется смазкой, после чего фиксируется.
  • Вместе с тыльной укрепить центрирующую опору, сдвинуть сальник и саму тыльную опору.
  • Установить стопорную скобу.

Когда работы завершены, механизм проверяется на специальном станке, с помощью которого можно выявить возможные течи, и обеспечить гарантию выполненных восстановительных работ.

По мнению специалистов, если следовать определенным рекомендациям, можно избежать многих поломок и износа рулевой рейки:

Не выворачивать рулевое колесо до упора – это значительно снизит усилие, прилагаемое на механизм, что снизит риск износа.
Рулевую рейку нужно в холодное время года прогревать точно так же, как и мотор.
К пыльникам рулевых тяг следует относиться с осторожностью, поскольку их поломка вызывает запотевание механизма реек и в итоге – вызывает течь жидкости ГУР.
Также требуется регулярная проверка состояния жидкости, залитой в бочок. Она должна быть прозрачной

Если она изменила цвет, стала мутная либо в ней образовались посторонние образования, ее требуется заменить.

Невзирая на высокую надежность рулевого механизма, нужно внимательно относиться к вопросам, связанным с его диагностикой. Конечно, можно это делать самостоятельно, но ввиду отсутствия диагностического оборудования можно не заметить большое количество мелких деталей, которые способны вывести элементы рулевой рейки и колонки из строя. По этой причине диагностику рулевой рейки рекомендуется проводить в условиях СТО.

Замена наконечника рулевой тяги Логан

Замена наконечника рулевой тяги Рено Логан своими руками не требует дорогостоящего оборудования. Конечно, при возможности рекомендуется использовать подъёмник. Позволяет удобно работать инструментом и не стесняет движения.

Порядок замены наконечника рулевой тяги:

1.Установить автомобиль на ровную твёрдую поверхность.

2.Заглушить мотор и затянуть ручник.

3.Поднять на домкрат переднюю часть машины и установить на опоры

(Внимание. Установка опор должна обеспечивать неподвижное состояние автомобиля

Для надёжности лучше использовать подъёмник или смотровую яму. Помните о технике безопасности).

4.Снять оба передних колеса.

5.Обработать WD-40 все элементы рулевой тяги в.ч. наконечники.

6.Подождать 10-15 минут.

7.На рулевой тяге ослабляется контрагайка.

8.Первоначальное положение отмечается маркером, что позволит избежать повторной процедуры настройки схождения колёс.

9.Откручивается гайка поворотного кулака. Считается количество оборотов. Палец шарнира к рычагу поворотного кулака строго фиксируется и не допускается проворачивания. В качестве альтернативы применяется специальный съёмник для шаровых опор.

10.Когда гайка откручена палец извлекается из гнезда.

11.Устанавливается новый рулевой наконечник.

12.Вставляется на прежнее место палец и гайка закручивается полностью. При закручивании гайки можно использовать гидравлический домкрат для упрощения процедуры. Контргайка закручивается моментом в 50 Нм. Палец закручивается моментом 37 Нм. Учитывается количество оборотов.

13.Проверить качество крепления всех элементов.

14.Ехать на СТО для установки схождения колёс.

На этом замена наконечника рулевой тяги может считаться законченной. Обязательно проверяются места креплений, чтобы удостовериться в надёжной фиксации.

Как и обещали видео замена наконечников рулевой тяги Рено Логан. Приятного просмотра.

Начнем ремонт

Для возможности выполнения ремонтных работ потребуется соответствующий инструмент, позволяющий демонтировать тягу, ее наконечник или пыльник. Подъемник также существенно упростит задачу.

  1. Если обнаружился досадный люфт в одном из наконечников, то выполняем его замену по приведенному алгоритму и, не забыв сверить данные артикула.
  2. Демонтируем колесо с соответствующей стороны.
  3. Откручиваем гайку, которая фиксирует шаровой палец наконечника в проушине поворотного кулака.
  4. Для высвобождения конусной части пальца из проушины прикладываем к ней боковую ударную нагрузку (молотком) или, что более цивилизованно, пользуемся съемником.
  5. Резьбовую часть пальца на новом наконечнике смазываем соответствующей смазкой, после чего наконечник накручиваем на тягу. Затягиваем контргайку. Для обеспечения минимальной погрешности в схождении колес добиваемся совпадения количества витков при демонтаже и накручивании наконечника на тягу.
  6. Направляемся в сервис для контроля и корректировки схождения колес.
  7. Во время монтажа проявляем «заботу» о пыльнике, чтобы не повредить его резиновую фактуру.
  8. Алгоритм замены идентичен для обеих сторон подвески.
  9. Вышедшую из строя тягу также следует безоговорочно заменять поскольку она попадает в категорию деталей, не подлежащих ремонту.
  10. Демонтировав хомуты (2 шт.), снимаем пыльник с тяги и убираем на некоторое время в сторону.
  11. Вооружившись специальным приспособлением, позволяющим открутить тягу, реализуем это действие.
  12. Устанавливаем новый аналог и надеваем пыльник, зафиксировав его крайние участки хомутами.
  13. Если извлечь пыльник через наконечник не удается, производим демонтаж последнего. После сборки узла требуется выполнение схода-развала.
  14. Теперь приступим к процессу замены рейки, который можно осуществить в несколько приемов.
  15. Сначала сливаем жидкость из контура ГУР.
  16. Отсоединяем рулевой вал от посадочного места на редукторе рейки.
  17. Отвинчиваем несколько болтов, посредством которых реечный узел удерживается на подрамнике. В модификации Рено Логан 2 шт.
  18. Для обеспечения правильности угла установки колес предварительно производим соответствующую разметку. Вал помечается только посредством одной метки.
  19. Выполняем отсоединение наконечников с обоих боков авто Рено Логан.
  20. Теперь вынимаем сборку узла.
  21. Подготавливаем новый узел и монтируем его на автомобиль в последовательности, обратной демонтажной процедуре.

Если владелец сталкивается с необходимостью замены рейки в автомобиле Renault Logan, комплектация которого не предусматривает присутствие ГУР, то технология полностью идентична приведенной здесь последовательности манипуляций. Исключением является отсутствие необходимости в сливе жидкости.

Регулировка рулевой рейки: что это и когда производится

Некоторые мастера выбирают наиболее простой путь, решая проблемы с управляющим механизмом с помощью протягивания регулировочной пробки. Это чревато тем, что можно пережать передачу червячного типа, а также быстро износятся зубцы. Однако в условиях гаража не так много альтернатив ремонта управляющей рейки Renault.

Если в процессе вращения руля слышен нехарактерный стук, то чаще всего причина в том, что рулевая рейка неплотно прилегает к шестеренке. Расстояние между механизмом и шестеренкой регулируется с помощью упорной гайки. Если ее подтянуть, то проблема, как правило, решается.

На Renault Logan предусмотрен ГУР. Поэтому стоит рассмотреть ситуацию, которая встречается достаточно часто: мотор отключен, а рулевая рейка сильно стучит при повороте. В этом случае не стоит сразу делать регулировку. На машине с ГУР присутствует специальная гайка, однако вращать ее (как уже упоминалось выше) не нужно. Требуется запустить мотор и выждать около минуты.Чаще всего в посторонние шумы при вращении колеса снижаются или вовсе исчезают.

По мнению специалистов, такой звук является нормальным для ГУРа, поэтому не стоит торопиться регулировать управляющую рейку и продолжать эксплуатацию авто.

Если же проблема не ушла, то прежде чем протянуть гайку, нужно отогнуть шайбу-«жестянку». Это позволит авто остаться на гарантийном обслуживании.

Стоит знать, что шайба надежно приклепана по периметру гайки и к картерным болтам. В некоторых случаях может пригодиться ремкомплект либо замена жидкости в ГУР. Последний вариант особенно актуален, если свойства жидкости заметно ухудшились.

Работа по регулировке управляющей рейки Renault Logan производится таким образом:

  • Машину поставить на яму, затянуть ручник (для фиксации колес).
  • Ключом на «10» демонтировать картерную защиту (придется скрутить 3 пары болтов). Пригодится помощь напарника.
  • Убрать пластиковую/резиновую пробку, которая находится в углублении с гайкой (саму гайку сложно увидеть, поэтому ее лучше найти на ощупь).
  • Демонтируя пробку, можно воспользоваться одним из двух вариантом: «гибким» либо Г-образным ключом. Но как вариант, лучше купить специальный ключ.
  • Поднять колесо домкратом (с левой стороны) и демонтировать его. Таким образом, появится доступ к гайке.

После чего можно приступать к регулировке. Для этого нужно выполнить следующие действия:

  • Прокручивать гайку вправо на небольшой угол (не более 15-20 градусов).
  • В это момент напарник должен активно вращать рулевым колесом влево и вправо.
  • Если стук не исчезает, снова делать протяжку.
  • Когда стук пропадет, сделать контрольное протягивание примерно на 10 градусов.

Если следовать инструкции, то регулировка управляющей рейки Renault не займет много времени. Однако стоит учитывать, что в случае обнаружения неисправностей, потребуется замена неисправного узла. Лучше приобретать оригинальный ремкомплект.

Когда нужно и когда не нужно смазывать рейку

Определить неисправность данного узла со стопроцентной точностью можно, обратившись на ближайшую СТО. Но возможно и самостоятельно выявить необходимость смазывания

Для этого нужно прислушиваться к автомобилю во время движения и обращать внимание на посторонние звуки

Если появились стуки в области рулевого механизма, одна из наиболее вероятных причин — нехватка смазки. Нередко звук появляется только при поездках по неровной дороге за городом. Но использование такого метода не дает полной гарантии, ведь причина может вовсе и не в рейке.

Когда руль перестает поворачиваться, это свидетельствует о том, что произошло заклинивание рулевого механизма. Такая поломка возможна, например, при закусывании зубьев вследствие недостаточного количества смазки. Нельзя оставлять ее без внимания, так как от исправности рулевого колеса зависит управляемость авто и безопасность на дороге.

Зубья на рулевой рейке

Часто водители решают смазать рейку, если производитель использовал мало смазки. После покупки нового авто рекомендуется произвести проверку данного узла, даже если видимые неполадки отсутствую. Данная мера просто необходима, если руль приходится поворачивать с усилием. Но не стоит смазывать рейку, когда под рукой нет подходящего средства.

При нанесении смазки важно полностью заполнять зазоры и поворачивать руль, чтобы масса равномерно распределилась. По этой причине для закачивания используется шприц, который можно купить в аптеке

Он позволяет закачать смазывающую субстанцию в труднодоступные места.

На морозе неподходящая по температурному диапазону смазка замерзнет. В результате руль перестанет поворачиваться, чтобы сдвинуться с места, придется долго прогревать мотор

Тогда возможен хруст при повороте рулевого колеса, чтобы не повредить пыльники, придется проявлять осторожность при вождении

Установка

На рулевой рейке Рено Логан есть специальная пластиковая манжета с поролоновым уплотнителем

Придя в магазин за новой рейкой, важно знать, что манжета не продаётся с ней в комплекте. Но можно использовать старую деталь повторно, надо лишь проверить состояние поролона на ней и при необходимости поменять, приклеив новый

Установка, замена рейки на новую происходит в обратной снятию последовательности. Заканчивая сборку, закрепите патрубки на бачке и проверьте состояние их хомутов. Залейте жидкость в бачок гидроусилителя. Механики советуют использовать Bardahl ATF D lll Multivehicle.

После этого необходимо прокачать систему ГУР. Для этого вращайте рулём вправо-влево до упора и при необходимости доливайте жидкость. Делайте так, пока на поверхности перестанут появляться пузыри воздуха, а жидкость перестанет уходить. Прогрейте мотор, затем снова проверьте уровень. Возможно, придётся долить ещё немного.

Bardahl ATF D lll Multivehicle

Ремонт закончен. Осталось установить колёса и, используя рулетку, сделать приблизительный сход-развал. Так, чтобы сразу после этого можно было без проблем добраться до автосервиса с нормальным стендом.

Важная информация! Обязательно после любых операций с системой рулевого управления делайте сход-развал.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
