Замена главного цилиндра сцепления ford focus 2. обслуживаем амекаринца

Какие неисправности сцепления распространены на автомобилях Форд Фокус II

Чтобы знать, как проверить сцепление на Форд Фокус 2, необходимо знать частые проблемы с данным узлом. Так, сцепление может не полностью включаться, на что есть свои причины:

Ход педали уменьшился – стоит разобраться, как отрегулировать сцепление, и выполнить это действие.
Вышел из строя ведомый диск, а торцевое биение превысило показатель в 0,5 миллиметра. Данная ситуация требует замены накладки или всего узла целиком.
Происходит заедание ступиц ведомого диска в условиях стартового вала коробки передач. Решением будет очистка шлицев и нанесение на них специальной смазки. При появлении заеданий в результате износа или повреждений шлицев, потребуется выполнять замену первичного вала или самого диска.
Сломалась фрикционная пластина или ослабилась заклепка. Разрешить ситуацию поможет замена вышедших из строя элементов.
В гидроприводе находится воздух – необходимо как можно быстрее прокачать сцепление.
Смазка вытекает из основного цилиндра или контактов гидропривода. Медлить здесь также не следует. В первой ситуации нужно поменять цилиндр, а во второй – протянуть контакты или установить новые элементы вместо изношенных.
Если нажимной диск повредился или заклепки пружины ослабились, замените кожух узла.

Следующая ситуация – отсутствует полная активация сцепления. Проблемы и решения таковы:

Узел затерся или повредился – следует отыскать проблему и избавиться от нее.
Смазка появляется на фрикционных пластинах ведомого диска с обратной стороны нажима и маховика. Лучшим решением проблемы становится использование уайт-спирита, которым нужно протереть все поверхности.
Значительный износ или прикипание пластин, что можно исправить заменой накладок или ведомого диска.
Свободный ход пропал – нужно отрегулировать привод системы.

При активации сцепления на Ford Focus II могут появляться рывки, что становится следствием следующих факторов:

Излишний износ пластин ведомого диска, что решается установкой новых компонентов изделия.
Если ступица заела, необходимо очистить шлицы, используя специальную смазку ЛСЦ15. При повреждениях шлицев единственным решением будет установка нового первичного вала или ведомого диска.
Ослабление заклепок пластин диска – монтаж новых пластин или заклепок.
Заедание механизма системы – разыскиваем поврежденные элементы и заменяем их.
На фрикционных пластинах тех или иных элементов системы находится масло – нужно протереть покрытие растворителем и избавиться от причины данной проблемы.

Еще одна неприятная ситуация – при отключении сцепление слишком шумит. Данная ситуация возникает при проблемах с подшипником, и лучше всего заменить данный элемент. Звуки могут возникать и при активации узла, что происходит в результате падения прочности демпферных пружин, потери тормозной жидкости или выхода из строя накладок. Все неприятности решаются заменой деталей.

Замена гидравлического цилиндра сцепления на Форд Фокус полная инструкция с фото

Замена цилиндра сцепления Форд Фокус может потребоваться в случае, если гидравлический цилиндр потек. Привод сцепления Ford Focus состоит из главного цилиндра, который связан с педалью сцепления. Главный цилиндр подает давление на рабочий цилиндр. Далее более подробно расскажем, как работает вся гидравлическая система сцепления Фокуса.

Главный цилиндр Focus установлен на кронштейне педали сцепления, шток цилиндра с помощью пластмассовой защелки крепится непосредственно к педали. При нажатии на педаль шток перемещается, создавая в рабочей магистрали давление жидкости, которое и воздействует на рабочий цилиндр сцепления.

В гидравлическом приводе выключения механизма сцепления Форд Фокус имеются три трубки, выполненные из специальной пластмассы. Они предназначены для подачи тормозной жидкости из расходного бачка к главному и рабочему цилиндрам сцепления. От бачка к главному цилиндру ведет наливная трубка. От главного и рабочего цилиндров отходят две трубки, которые соединяются между собой муфтой с пружинным фиксатором. Муфта крепится к кронштейну щитка передка в моторном отсеке.

Рабочий цилиндр Фокуса установлен с внутренней стороны картера сцепления и совмещен с выжимным подшипником. При подаче давления поршень рабочего цилиндра воздействует на подшипник, перемещая его вперед и обеспечивая, таким образом, выключение механизма сцепления.

Замена цилиндра сцепления Форд Фокус потребует снятия педали сцепления. Далее предлагаем весь процесс снятия и замены с фотографиями и инструкцией.

Главный цилиндр сцепления Фокуса закреплен на кронштейне педали сцепления и расположен высоко под передней панелью, поэтому процесс его замены достаточно трудоемкий. В моторном отсеке откачиваем часть тормозной жидкости из расходного бачка таким образом, чтобы ее уровень оказался ниже штуцера подсоединения наливной трубки привода выключения сцепления.

Отсоединяем от расходного бачка муфту наливной трубки привода выключения сцепления. Разъединяем трубки, соединяющие главный и рабочий цилиндры сцепления. Муфта закреплена через резиновую опору в кронштейне под вакуумным усилителем тормозов. Для разъединения отверткой поддеваем пружинный фиксатор и сдвигаем его вверх, а затем вынимаем наконечник трубки из муфты.

Вынимаем муфту с резиновой опорой из кронштейна крепления.

В салоне автомобиля сдвигаем сиденье водителя назад до упора. Для большей наглядности дальнейший процесс снятия главного цилиндра сцепления показан на автомобиле со снятыми передней панелью и валом рулевого управления. Снимаем датчик положения педали.

Отводим его в сторону на жгуте проводов.

Вынимаем из отверстий в кронштейне педали пистоны крепления жгута проводов (эту операцию можно выполнить и после снятия кронштейна). Ключом или головкой «на 10» отворачиваем четыре гайки крепления кронштейна педали сцепления к кузову автомобиля и снимаем кронштейн со шпилек крепления вместе с трубками гидропривода выключения сцепления.

Трубки при этом осторожно вынимаем из отверстия в кузове автомобиля, ведущего в моторный отсек из салона. Дальнейшую работу проводим на верстаке

Подцепив отверткой пружинный фиксатор вынимаем наконечник трубки из муфты на корпусе главного цилиндра сцепления.

Сжав пластиковый фиксатор, отсоединяем наливную трубку от штуцера на корпусе главного цилиндра сцепления. Наконечник штока главного цилиндра сцепления закреплен в теле педали с помощью пластмассового фиксатора. Двумя отвертками сжимаем пластмассовый фиксатор и выводим его из тела педали.

Корпус главного цилиндра сцепления закреплен в кронштейне педали. Поворачиваем корпус главного цилиндра по часовой стрелке таким образом, чтобы выступы на корпусе цилиндра совместились с пазами в кронштейне и вынимаем главный цилиндр сцепления Форд Фокус из кронштейна.

Сборку узла выполняем в обратной последовательности. После сборки необходимо долить тормозную жидкость в расходный бачок до максимального уровня и прокачать гидропривод выключения сцепления. Если не прокачивать гидропривод сцепления, то наличие там воздуха не позволит нормально включать передачи, рабочий цилиндр сцепления не будет работать. Кстати, регулировка сцепления на Форд Фокус 2 не предусмотрена, главное удалить из гидросистемы воздух и все будет функционировать.

Порядок прокачки сцепления на автомобиле Ford Focus 2

Выход из строя сцепления – неприятная ситуация для многих автомобилистов, признаками такой неисправности является невозможность нормально переключить передачу, и во многих случаях для замены деталей приходится снимать КПП. Но если из строя выходят детали гидравлического привода, или попадает воздух в систему, ремонт получается намного проще, иногда достаточно только прокачать сцепление.

Прокачку гидропривода сцепления (ГПС) на авто Ford Focus 2 выполнить несложно, работа занимает совсем немного времени. Эта стандартная операция на «Фокусе» производится точно так же, как и на других легковых автомобилях с механической коробкой передач, только необходимо, чтобы все детали гидросистемы были в полной исправности.

Какие инструменты понадобятся?

Чтобы заменить диск или другие повреждённые механизмы сцепления, потребуется обычный комплект инструментов — ключи, головки разных размеров. Лучше покупать оригинальные запчасти на замену или использовать качественные заменители. Обязательно нужно подготовить пустую ёмкость под отработку, ВД-40 для выкручивания заржавленных креплений, подставки.

Помимо этого, надо иметь при себе профессиональный набор:

трещётку;
монтировку с лопатообразным концом;
оправку для центрирования диска.

Привлеките помощника, так как вес коробки и её габариты велики. На профессиональных СТО используют оборудование, облегчающее демонтаж.

Замена главного цилиндра сцепления Форд Фокус 2

Замена ГЦС на Форд Фокус 2 выполняется за час. Процесс осложнен тем, что компоновка моторного отсека не позволяет получить легкий доступ к узлу. Приходится снимать элементы подкапотного пространства. Посмотреть, как производится замена, можно в следующем видео:

Какие инструменты нужны?

Для успешной замены ГЦС автовладельцу нужны такие инструменты:

Таблица — Инструменты для замены

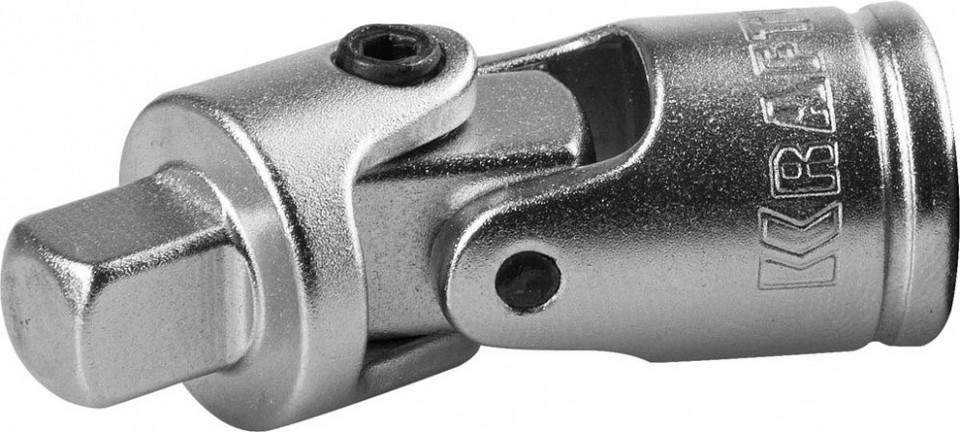

С трещоткой и карданным шарниром для головок

С прямым лезвием

Для откачки тормозной жидкости

Можно заменить пассатижами

Снятие кронштейна с ГЦС выполняется в стесненном пространстве. Чтобы подлезть ключом, недостаточно места. Поэтому лучше использовать карданный шарнир для головок.

При замене ГЦС требуется ветошь. Так как рабочая жидкость вступает в реакцию с маслом, тряпки не должны быть испачканы смазкой. Также недопустимо наличие ворса или отслаивающихся нитей.

Пошаговая инструкция

Заменить главный цилиндр сцепления на Фокус 2 можно по инструкции, приведенной ниже:

Отсоединить аккумуляторную батарею. Первой следует скидывать «минусовую» клемму.
Демонтировать АКБ с автомобиля.
Открутить три болта, которые фиксируют короб аккумулятора.
Увеличив рабочее пространство, снять корпус воздушного фильтра.
Откачать шприцем из бачка рабочую жидкость.
Отсоединить 2 трубки от штуцеров узла. Верхний шланг зафиксирован быстросъемным механизмом. Для его снятия требуется потянуть за кольцо. На нижнем — стопорная скоба. Ее нужно тянуть вниз для отсоединения шланга.
Переместить до конца назад сидение водителя.
Снять подрулевой щиток.
Снять с кронштейна датчик положения педали сцепления. Для предотвращения обрыва проводов рекомендуется крепить концевик с помощью проволоки к любому неподвижному элементу.
Открутить крепления педали.
Снять педаль в сборе с кронштейном.
Отсоединить главный цилиндр сцепления от кронштейна. Для этого нужно провернуть корпус на 55-65° до совмещения выступов с вырезами.
Изъять узел из кронштейна.
Заменить вышедший из строя ГЦС на новый.
Собрать все в обратном порядке.
Выполнить прокачку сцепления — 5 раз выжать педаль до упора и при ее удержании стравить воздух через штуцер.

Выполнить замену или ремонт главного цилиндра сцепления можно самостоятельно, но важно рассчитывать свои силы. Допустив ошибку, снизишь безопасность автомобиля и повысишь риск оказаться в аварии

Если у вас нет достаточного опыта, обратитесь в сеть автосервисов DDCAR. Мы вернём полностью исправный автомобиль в течение 1 часа!

Замена главного цилиндра сцепления Ford Focus 2

В случае наличия некоторых признаков, может потребоваться замена главного цилиндра сцепления Ford Focus 2. С большой долей вероятности рассматриваемая процедура понадобится, если сцепление выключается не полностью или функционирует с перебоями. Проведения работ собственными силами желательно производить с помощником. Нужно запастись минимальным инструментарием, состоящим из: набора накидных головок, гаечных ключей, плоскогубцев, крестообразной и плоской отвертки.

Демонтаж

Замена главного цилиндра сцепления Ford Focus 2 и его прокачка доступна для проведения своими силами. Обладая элементарными знаниями об устройстве автомобиля, необходимый инструментарий и напарника, данная процедура не займет много времени и сил. Комплекс работ следует начинать с демонтажа определенных узлов и деталей в такой последовательности:

Откручивается и снимается пробка резервуара главного тормозного цилиндра (ГТЦ). Емкость состоит из трех отделений, два из которых
предназначены для гидропривода системы тормозов, а третье взаимодействует с деактивацией сцепления;
При помощи спринцовки или 20-кубового шприца отбирается часть жидкости из бачка гидравлического привода;
Демонтируется полочка для крепления аккумуляторной батареи;
Шланги, подходящие к элементам ГТЦ, сжимаются в пучок;
Наконечник, размещенный на фитинге бака цилиндра, следует снять;
С использованием отвертки, отводится фиксатор концевика трубопровода гидропривода, который демонтируется;
С аккумулятора снимается минусовая клемма;
От кронштейновой части педали отсоединяется привод опции «круиз-контроль»;
Пучок держателя проводов снимается и отводится в сторону;
Используя отвертку необходимо утопить пару фиксаторов вилки толкателя в соответствующие пазы.

Основная часть

Дальнейшие манипуляции связаны с демонтажем педали сцепления и непосредственно заменой основного цилиндра:

Удерживая фланец рассматриваемого узла пассатижами, следует провернуть деталь в левую сторону до момента совпадения выступов с пазами, находящимися в отверстии кронштейна;
Отвинчиваются и убираются фиксирующие гайки в количестве 4-х штук;
Снимается педаль сцепления;
Посредством ниши в щитке, главный цилиндр гидропривода выводится в салон;
При необходимости производится замена деформированных и изношенных элементов предохранительного кожуха и уплотнения;
Наконечник шланга смещается в сторону с последующим снятием;
Выполняется монтаж нового основного цилиндра блока сцепления с установкой всех элементов в порядке, обратном демонтажу. Также нужно ликвидировать воздух из системы гидропривода.

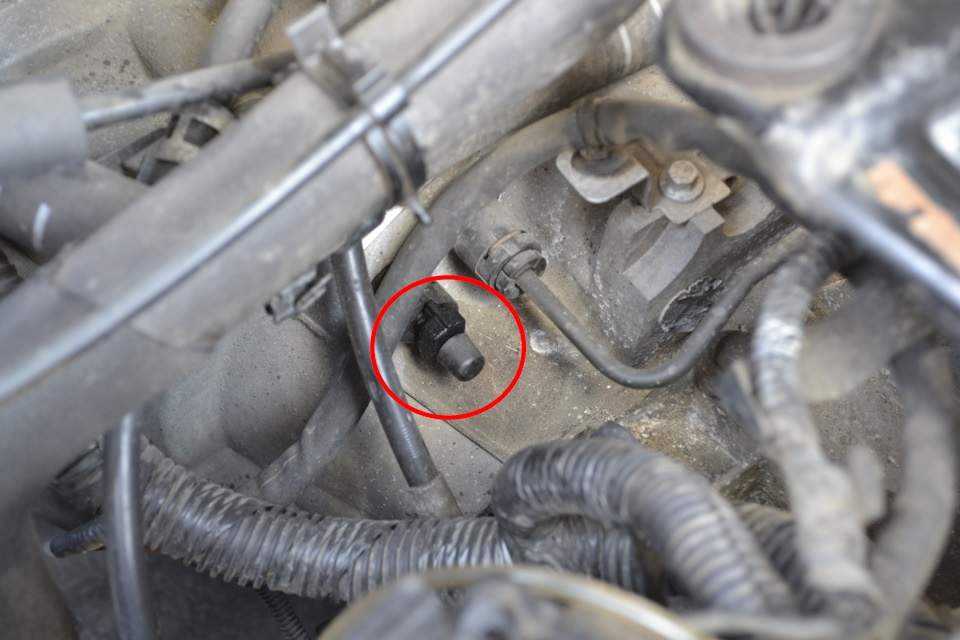

Прокачка сцепления

Извлечь воздух из цилиндров поможет прокачка. Эта операция будет иметь нужный эффект при правильной регулировке сцепления. Для проведения рассматриваемой процедуры в Ford Focus 2, потребуется выполнить следующие манипуляции:

Снимается колпак клапана;
Первый край трубки одевается на клапан, второй опускается в тормозную жидкость (ТЖ);
Педаль сцепления несколько раз выжимается, фиксируется на 3-5 секунд и оставляется в нижнем положении;
Клапан откручивается на 5-6 оборотов с удержанием штуцера переходников при помощи ключа;
В резервуар должна начать выливаться старая ТЖ;
Затем штуцер прокачки откручивается еще на полвитка с одновременным завинчиванием клапана и отпусканием педали сцепления, пока не выйдут все пузырьки воздуха;
Клапан закручивается, монтируется колпачок и пополняется уровень тормозной жидкости.

Проведение данной операции требует стабильного контроля уровня ТЖ, без допущения падения его ниже минимальной отметки. Кроме того, необходимо своевременно залить новую смесь, иначе прокачка пройдет впустую, поскольку система наполниться воздухом снова. На завершающем этапе требуется проверить работу всего узла. Для этого следует выжать педаль сцепления и провести наблюдение за поршневым толкателем. Величина его хода должна быть ограничена показателем в 28 мм. При значительных отклонениях (более 1 мм), необходимо произвести регулировку сцепления. Тип заливаемой жидкости должен соответствовать рекомендациям производителя. В противном случае возможно повреждение резиновых элементов узла, что чревато выходом сцепления из строя.

Рассматриваемая система имеет относительно простую, но надежную и проверенную конструкцию. Следовательно, с минимальными навыками и опытом, замена главного цилиндра сцепления Ford Focus 2, вполне доступна в домашних условиях. Если имеются сомнения или неуверенность в правильном проведении рабочего процесса, резонно прибегнуть к услугам ремонтников на станции технического обслуживания.

Основные неисправности системы сцепления Форд Фокус 2

Считается, что данный узел во всех автомобилях является относительно простым и легким в обслуживании. Как снять главный цилиндр сцепления на Фиат добло видео Fiat Новости Как снять молдинги с дверей Рено меган 2 видео Однако это не означает, что его можно отремонтировать за пять минут. Эксперты советуют менять топливный фильтр на вашем Форд Фокус 2 при первых проявлениях некорректного поведения машины. Как Снять Главный и Рабочий Цилиндр Сцепления Фиат Добло. Как поменять теплообменник (масляный радиатор) Форд Фокус 2? В каком порядке осуществлять замену теплообменника, к которому прикручивается масляный фильтр? Двигатель Duratec Ti-VCT 1,6/115 л. Каждому водителю необходимо контролировать работу сцепления и при возникновении первых признаков поломки, сразу же предпринять меры. Как снять обшивку задней двери форд фьюжн Дело в том, что автомобиль без нормальной работы сцепления просто не способен передвигаться.

Признаки неисправности сцепления:

При полностью вдавленной педали затруднено включение скоростей.
Частое падение уровня рабочей жидкости
Шум при выключении сцепления
Посторонние вибрации при включении сцепления.

Как поменять главный цилиндр сцепления

Азбука форд №26. Замена главного цилиндра сцепления на Форд Фокус 2 Больше видео на нашем сайте .

Замена главного цилиндра сцепления форд фокус 2

Замена главного цилиндра сцепления форд фокус 2. Замена главного цилиндра сцепления форд фокус 3. На фокус…

Одной из частых поломок является выход из строя главного цилиндра, поэтому вам необходимо всегда контролировать уровень рабочей жидкости в бачке и своевременно доливать её. Какие амортизаторы ставить на Форд Фокус 2 рестайлинг. Как поменять теплообменник (масляный радиатор) Форд Фокус 2? (. Как снять главный цилиндр сцепления на Фиат добло видео. Как снять задний бампер на Рено Меган 2 Если же избежать неисправности данного узла не удалось, то вам нужно провести его замену, о чем пойдет речь ниже в данной статье.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Замена главного цилиндра сцепления Форд Фокус 2

Главный цилиндр сцепления Форд Фокус 2

Продолжаем рассматривать различные методы ремонта автомобиля Форд Фокус 2 в домашних условиях. На этот раз затронем тему сцепления, а именно замену его главного цилиндра. Очень часто данная деталь выходит из строя и когда это происходит, то эксплуатировать машину не представляется возможным. Главный цилиндр сцепления служит для передачи ножного усилия на педаль к вилке, которая механически отключает двигатель от трансмиссии и наоборот.

Основные неисправности системы сцепления Форд Фокус 2

Считается, что данный узел во всех автомобилях является относительно простым и легким в обслуживании. Однако это не означает, что его можно отремонтировать за пять минут. Каждому водителю необходимо контролировать работу сцепления и при возникновении первых признаков поломки, сразу же предпринять меры. Дело в том, что автомобиль без нормальной работы сцепления просто не способен передвигаться. Признаки неисправности сцепления:

При полностью вдавленной педали затруднено включение скоростей.
Частое падение уровня рабочей жидкости
Шум при выключении сцепления
Посторонние вибрации при включении сцепления.

Одной из частых поломок является выход из строя главного цилиндра, поэтому вам необходимо всегда контролировать уровень рабочей жидкости в бачке и своевременно доливать её. Если же избежать неисправности данного узла не удалось, то вам нужно провести его замену, о чем пойдет речь ниже в данной статье.

Инструкция по замене главного цилиндра сцепления Форд Фокус 2

Следует отметить, что данная процедура потребует наличие дополнительного помощника, иначе все операции будут даваться значительно тяжелее и дольше. Для начала вам нужно позаботиться про наличие всего необходимого инструмента.

Инструмент

Набор гаечных ключей или торцевых головок
Две плоские отвертки
Медицинский шприц
Емкость для отработанной жидкости.

Порядок выполнения работ

Итак, вы запаслись необходимым инструментарием и нашли помощника, теперь можно приступать к выполнению непосредственных работ.

Желательно перед всеми работами освободить как можно больше свободного пространства. Для этого нужно снять аккумулятор и его полку, а также воздушный фильтр.
Снятие АКБ

Снятие короба АКБ
Первым делом следует выкачать излишек рабочей жидкости из системы при помощи шприца. Открываем бачок и набираем жидкость в шприц. Повторяем процедуру пока уровень ТЖ не окажется на минимуме (согласно отметке на бачке).
Бачок и цилиндр сцепления ФФ2
Теперь необходимо отсоединить трубку, которая подводится к цилиндру сцепления. Данный шланг нужно освободить из крепления, поэтому берем отвертку и аккуратно поддеваем специальную скобу.
Шланг поддеть отверткой
Муфту с фиксирующей резинкой также освобождаем из кронштейна.
Далее переходим к работам в салоне автомобиля. Здесь в первую очередь следует отключить датчик, контролирующий положение педали. Для этого отодвигаем фиксатор и вынимаем его из контактной панели. Также демонтируем пистоны, которые крепят жгут проводов.
Педаль сцепления крепится к кузову на четырех гайках. Их нужно открутить ключом или головкой на «10».
Кронштейн вид из салона
Теперь нужно вытянуть цилиндр, педаль и трубки через специальное монтажное отверстие.
Далее освободить трубку от цилиндра путем отщёлкивания фиксатора.
Отсоединяем все наконечники и трубки.
Когда тело цилиндра освобождено от всех трубок, то нужно вытащить его из кронштейна. Это делает путем поворота корпуса по часовой стрелке так, чтобы пазы кронштейна совпали со шлицами на цилиндре. Таким образом вытащить его.
Цилиндр и кронштейн в сборе
Теперь остается установить новый главный цилиндр сцепления на Форд Фокус 2 в порядке обратном вышеизложенному.
Когда новый цилиндр будет установлен, вам нужно прокачать систему. Это делается также, как и для тормозного механизма. Накачиваете педалью давление и сливаете через специально отверстие излишки жидкости с воздухом. Тут вам понадобиться напарник.
По окончанию всех работ проконтролируйте уровень рабочей жидкости и при необходимости долейте.

Нашим читателям, которым интересно не только читать, но и смотреть рекомендуем посмотреть видео по замене главного цилиндра сцепления на автомобиле Форд Фокус 2 ниже.

На этом инструкция окончена. Мы напоминаем, что залог успешной и долгой работы вашего автомобиля зависит от своевременного ремонта и надлежащего обслуживания машины. Удачи!

Какие бывают характерные неисправности ГЦС

Хоть ГЦС довольно простой узел, но все-таки он может послужить источником неприятностей автомобиля. Самыми распространенными неисправностями бывают:

— недостаточный уровень рабочей жидкости,
— попадание воздуха в систему гидропривода.

При первом дефекте, достаточно проверить уровень тормозной жидкости, если уровень низкий, необходимо долить ее до рабочего уровня. Что бы исключить такую ситуацию, периодически проверяйте уровень жидкости в бачке.

Причиной попадания воздуха в ГЦС, могут быть износ деталей, трещины в шлангах, либо поломка самого цилиндра. Попадание воздуха в систему, может привести к поломке сцепления, для того чтобы система работала нужно устранить источники попадания воздуха в систему и источники подтеканий, либо замена главного цилиндра.

Процесс замены ГЦС, достаточно трудоёмкий, однако его можно заменить самостоятельно в гараже, не забудьте позвать на помощь товарища, если у вас будет ассистент процесс замены станет значительно проще.

Какие инструменты могут понадобится для замены ГЦС

Для замены главного цилиндра сцепления нам понадобятся:

— Две шлицевые отвертки,
— Рожковый ключ или ключ-головка размером на «10»,
— Шприц.
