Замена рулевой тяги и наконечника renault logan

Артикулы «проверенных» рулевых наконечников

Все запчасти на Логан имеют номера, рулевые тяги тоже не исключение. Чтобы произвести ремонт качественно и быстро, перед началом следует купить новые запчасти.

Рулевой наконечник 60 01 550 442

Sasic — 4006158 4006159 — популярный вариант замены (аналог).

Sasic 4006158 — рулевой наконечник (аналог)

Как влияют рулевые наконечники на управление авто

Автомобиль Рено Логан имеет рулевое управление типа «шестерня-рейка». В конструкции содержатся две тяги, соединяющиеся с шаровыми опорами и поворотными кулаками. В большинстве автомобилей Рено есть также гидравлический усилитель руля. Если какой-то элемент этой конструкции выйдет из строя, то это скажется на качестве управления автомобилем.

Срок службы и причины поломок

Проблема заключается в том, что конкретных цифр относительно срока службы никто не дает. Если говорить о самих тягах, то они имеют практически безграничный ресурс, так как изготавливаются из высокопрочного металла. Чаще всего страдают именно наконечники, но и здесь все зависит от множества факторов. Некоторые водители не ведут мониторинг состояния и ездят на машине до тех пор, пока подвеска буквально не посыплется. Плюс такого решения – вы точно узнаете, когда нужно менять наконечники. Естественно, полететь подвеска может самый неподходящий момент – и это главный минус.

Автомеханики и опытные водители настоятельно не рекомендуют доводить тяги до критического состояния. В среднем их срок службы составляет 60-100 тысяч километров пробега. Однако здесь все зависит от ряда факторов:

  • Качество дорог. При регулярной езде по бездорожью или покрытии с многочисленными ямами и выбоинами наконечники будут подвергаться большим нагрузкам, что в итоге ускорит износ детали и образование люфта.
  • Стиль вождения. Далеко не все водители притормаживают перед лежачими полицейскими или большими лужами, в которых может таиться большая яма. Очень зря, ведь малейший неосторожный «залет» в такую яму может поставить крест на многих элементах подвески.
  • Окружающая среда. Самыми опасными для конструкции наконечников являются грязь и вода. Если в вашем регионе идут регулярные дожди и отсутствует асфальтовое покрытие, то наконечники рулевых тяг быстро сломаются
  • Качество продукции. Некоторым водителям не везет. Они жалуются на низкое качество заводских деталей. Иногда покупка дешевых наконечников также станет причиной их скорого выхода из строя.

Избежать непредвиденной поломки достаточно просто – каждые 10-20 тысяч километров проводите диагностику или минимум осматривайте состояние пыльников. Да, именно они играют решающую роль в защите самих наконечников, поэтому при обнаружении разрывов или других дефектов срочно проводите замену. Вы даже не заметите, как через пару поездок грязь и вода в больших объемах буквально просочатся через поврежденный пыльник.

Проверить конструкцию самих наконечников в гаражных условиях достаточно трудно, поскольку придется все разбирать. Здесь можете обратиться в специализированное СТО или ожидать появления характерных симптомов наличия неисправности.

Концевик

Замена рулевого наконечника на автомобиле Рено Сандеро необходима при наличии явных признаков выхода из строя этой детали. К таковым можно отнести усиленный люфт переднего колеса, который проявляется при движении автомобиля Sandero. Для более достоверной проверки можно поддомкратить одно из передних колес Рено Сандеро и, обхватив колесо руками, немного покачать его из стороны в сторону. При ощущении люфта и негромкого стука есть все основания предполагать что вышел из строя наконечник рулевого механизма и необходима его замена.

Перед началом работ необходимо снять переднее колесо, для чего автомобиль необходимо поднять на подъемнике или поддомкратить. Руль максимально выворачивается в сторону, с которой будет производиться замена. Затем при помощи щетки по металлу следует зачистить резьбовое соединение наконечника рулевой тяги от загрязнений или коррозии. При необходимости резьбовое соединение можно обработать специальными растворами, например, WD 40. При помощи ключа №16 следует открутить гайку, которая фиксирует наконечник. Затем следует ослабить затяжение контргайки, которая расположена у основания наконечника и непосредственно соединяет эту деталь с рулевой тягой. Для этого используется ключ №21 или №22 в зависимости от модификации автомобиля Рено Сандеро и года его выпуска. Контргайка не откручивается полностью. На следующем этапе работ нужно извлечь наконечник из кулака ступицы Sandero. Для этого используются специальные механические приспособления, так называемые, съемники. При затяжке их рабочих винтов происходит выдавливание детали из посадочного места.

Выбивать заменяемую деталь молотком не рекомендуется, поскольку существует вероятность деформации других узлов или систем автомобиля, кроме того, работа молотком будет крайне неудобна. Концевик выкручивается с рулевой тяги и на его место в обратном порядке устанавливается новая деталь

При этом важно учесть, что контргайка не должна смещаться во время работ, а ее затяжка может ослабляться максимум на половину или один оборот

Немного теории

Рулевая тяга выполняет важнейшую функцию – она передает усилия от руля непосредственно на колеса, а также обеспечивает разные углы наклона при прохождении поворотов. Как вы знаете, внешнее колесо проходит больший путь чем то, которое находится ближе к внутренней стороне поворота. Конструктивно с одной стороны ступица подвижно крепится в рулевом механизме, а с другой – элемент имеет специальный шаровый шарнир, служит соединительным элементом с кулаком. Таким образом, рулевая тяга является промежуточным звеном в системе, передавая усилия дальше на поворотные кулаки и ступицу.

Естественно, неисправности или износ этого узла повлияют на управление автомобилем. В самых критических ситуациях деформации от удара могут быть настолько большими, что автомобиль не сможет поворачивать в одну из сторон. А теперь представьте, что вы влетели в яму на скорости, а рулевая тяга была в предсмертном состоянии. Крайне высока вероятность, что исходом этой ситуации будет дорожно-транспортное происшествие. Обязательно следите за состоянием каждой тяги, а при необходимости проведите замену.

Краткое описание

  1. Заранее при помощи баллончика WD 40 обрызгаем крепежные детали. Если нет под рукой вэдэшки, используйте воду, намочив тряпочку, накладываем на крепеж и ждем, когда отмокнет
  2. Начнем с ослабления контргайки наконечника тяги. Ослабив ее оставляем в прежнем месте
  3. Отворачиваем гайку рулевого наконечника на поворотном кулаке, удерживая шестигранником палец от проворачивания
  4. Если желаете, используйте съемник шаровых шарниров и выдавите палец из рычага поворотного кулака. Альтернатива увесистый молоток, стучим им по торцу бобышки кулака с боку вдоль оси рычага, чередуя удары по крепежу сверху
  5. Вытаскиваем палец с гнезда поворотного рычага
  6. Завернем новый в обратном порядке снятию, до контргайки, установленной в том месте, где стоял прежде
  7. Ставим палец шарнира в гнездо рычага поворотного кулака, и хорошо затягиваем новой палец, удерживая от проворачивания
  8. Затянем с хорошим, усилием, не сорвать бы резьбу контргайку наконечника тяги
  9. Закончив работу с обеих сторон по замене рулевых наконечников едим на технический сервис, где устанавливаем углы колес автомобиля

Замена рулевых Рено Логан неправильно

Правильно

Проверка рулевых наконечников рено логан первого поколения |

Появление дробного стука со стороны передних колес  при движении по неровной дороге на автомобиле Рено Логан первого поколения — повод провести проверку рулевых наконечников (наконечников рулевых тяг) его рулевого управления.

Проверку рулевых наконечников на Рено Логан можно провести самостоятельно, несколькими способами. Рассмотрим наиболее простые и эффективные из них.

Необходимые для проверки инструменты и приспособления

Монтажка

Ровная площадка

Помощник (желателен, но не обязателен)

Подготовительные работы

Устанавливаем автомобиль на ровную площадку

Фиксируем его ручником и упорами под колеса

Поддомкрачиваем переднее колесо (то, со стороны которого слышен стук)

Способы самостоятельной проверки рулевых наконечников на автомобиле Рено Логан первого поколения

Способ первый (самый простой)

Для проверки не нужно поддомкрачивать колесо и звать помощника. Устанавливаем автомобиль на ровную площадку, колеса прямо. Рулевое колесо фиксируем противоугонным устройством в замке зажигания. Беремся руками за колесо по бокам руками и энергично качаем попеременно от себя-к себе. При покачивании будет хорошо ощутим люфт в рулевом наконечнике (особенно если он сильно изношен). Повторяем аналогичную проверку для другого колеса.

Второй способ проверки рулевого наконечника

Производим аналогичные покачивания колеса в горизонтальной плоскости, но уже поддомкратив и вывесив его. При этом колесо качает помощник. Во время покачиваний необходимо положить руку на шарнир рулевого наконечника. Если в нем имеется люфт, то он будет хорошо ощутим рукой.

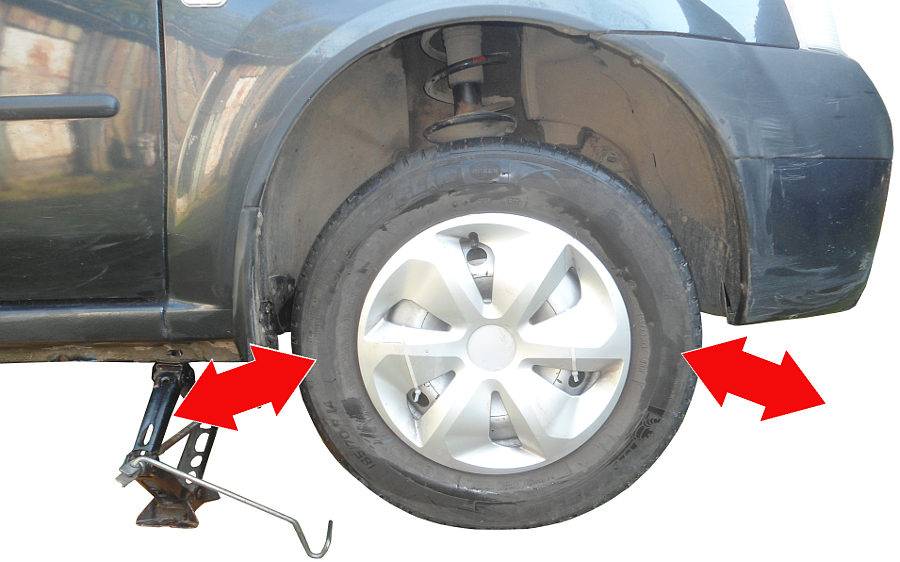

Покачиваем поддомкраченное колесо руками в горизонтальной плоскости (от себя-к себе), люфт в шарнире рулевого наконечника при этом хорошо ощутим, особенно если положить на него руку при покачивании

Третий способ поверки

Поддомкрачиваем и снимаем переднее колесо. Устанавливаем монтажку под рычаг поворотного кулака, оперев ее на наконечник. Покачиваем монтажку вверх-вниз создавая натяг в шарнире (между корпусом наконечника и его пальцем). В неисправном рулевом наконечнике палец будет сильно выдвигаться из корпуса (более чем на 1-2 мм).

Используя монтажку в качестве рычага перемещаем палец наконечника относительно его корпуса в вертикальной плоскости, люфт должен составлять не более 2-х мм

Если в ходе проверки установлено, что наконечник рулевой тяги неисправен (имеется значительный люфт в его шарнире), то необходимо провести его замену. Подробнее: «Замена наконечников рулевых тяг автомобиля Рено Логан первого поколения».

Примечания и дополнения

Помимо дробного стука при движении по неровной дороге, поводом к проведению проверки наконечников рулевых тяг на Рено Логан служит повреждение защитного чехла (пыльника) наконечника. Если в ходе визуального осмотра обнаружено, что пыльник потрескался, протерся, или поврежден иным образом, то в срочном порядке необходимо провести проверку исправности рулевого наконечника и по результатам проверки заменить либо пыльник (с промывкой и заменой смазки), либо рулевой наконечник.

Неисправность наконечника рулевой тяги, приводящая к появлению стуков, это разрушение пластиковой обоймы внутри его корпуса. При этом его палец начинает бить по корпусу вызывая дробный металлический стук, хорошо ощутимый на рулевом колесе.

Еще статьи по рулевому управлению автомобиля Рено Логан первого поколения

Процедура замены

Демонтировать старые рулевые тяги и установить новые можно по следующей инструкции:

  1. Поставив автомобиль на домкрат или подъемник, снимите колесо со стороны неисправно тяги. Для удобства получения доступа можете вывернуть руль до упора в сторону.
  2. При помощи ключа на 16 скрутите гайку фиксации наконечника.
  3. Ослабьте контргайку, использую ключ на 22. После этого можете выбивать наконечник из суппорта.
  4. Когда будете скручивать наконечник, обязательно считайте число вращений. Это понадобится при монтаже новой детали.
  5. Далее можно устанавливать на посадочное место новую тягу.
  6. Используя резиновые хомуты, зафиксируйте резиновый кожух.
  7. Рулевой наконечник следует накрутить на заранее подсчитанное количество вращений.
  8. Установите на место контргайку и выполните запрессовку наконечника.
  9. Поставьте на место колесо. Если необходимо поменять вторую рулевую тягу, то проделайте вышеописанные пункты с другой стороны.

На этом процедура не окончена. При любых вмешательствах в подвеску транспортного средства необходимо провести сход-развал. Здесь уже не получится обойтись без помощи автосервиса. Только после этого можете провести качественный тест драйв и проверить работу рулевых тяг. Убедитесь, что стук исчез, руль стал поворачиваться нормально, а отклонения от прямолинейной траектории движения больше не происходят.

Если посторонние шумы в подвеске остались, то проблема не в рулевых тягам. Чтобы сэкономить свои время и силы, рекомендуем направиться в специализированную СТО и точно выяснить, что является источником проблемы. Когда сломанная деталь будет найдена, тогда уже вам придется выбирать, делать ли ремонт самостоятельно или доверить работу автомеханикам.

Когда и как производится смена рулевых наконечников на renault logan?

Данный элемент рулевого управления обеспечивает подвижность колес и контроль над траекторией их поворота. Наконечники работают в составе механизма, который включает поворотные тяги и рычаги. В силу эксплуатационных особенностей именно шарниры сферической формы подвергаются интенсивному износу, а от их состояния зависит безопасность движения.

Поэтому важно вовремя определить и заменить неисправную деталь.Конструкция механизма руля включает два наконечника – правый и левый. Сколько прослужит каждый из них, зависит от многих факторов

Тем не менее, замена рулевых наконечников на Рено Логан и видео рабочих процессов рано или поздно понадобятся.

  1. Посторонние звуки при движении по неровностям или при смене скоростного режима.
  2. Появление люфта в рулевой тяге или излишне легкий ход руля, а также биение руля.
  3. Нарушение угла развала-схождения и периодическое расшатывание кузова авто в горизонтальной плоскости.

Наличие какого-либо признака из вышеперечисленных симптомов требует подтверждения неисправности, для чего:

  • Установить машину на смотровую яму и попросить помощника, чтобы он покрутил в обе стороны руль. Владелец во время этой операции наблюдает за поведением узлов рулевого механизма. Если сферический шарнир перемещается вдоль оси больше, чем на 1,5 мм, то это говорит о необходимости установки новой детали.
  • При проведении диагностики нужно проверить обе стороны. Одновременно рекомендуется провести осмотр и других элементов конструкции, потому что, например, нарушение герметичности резиновых уплотнителей приводит к удалению смазки, что негативно сказывается на управлении авто.

На всех видео замены рулевых наконечников на автомобиле Рено Логан можно увидеть, что процесс требует наличия определенного комплекта инструмента, в который входят:

  • Рожковые ключи на 13, 16, 17, 19, 21 или 22.
  • Шестигранный ключ Torx на 5 мм.
  • Баллонный ключ.
  • Специальный съемник и молоток.
  • Металлическая щетка.
  • Аэрозольный препарат WD-40.

Для работы также понадобятся противооткатные колодки, альтернатива – кирпичи или обрезки деревянного бруса. Подъем автомобиля осуществляется при помощи домкрата.

Предварительный этап заключается в постановке авто на «ручник», после чего под задние колеса устанавливаются колодки. Сразу стоит отметить, что процесс ремонта несколько сложнее в реализации, чем замена антифриза на Renault Logan , но вполне по силам даже начинающему автомобилисту, если действовать по следующей схеме:

  • Баллонным ключом ослабить болты крепления колеса и поддомкратить автомобиль. Далее полностью выкрутить болты и снять колесо.
  • Вывернуть руль в сторону, противоположную демонтируемой детали, очистить тягу и наконечник от грязи железной щеткой.
  • Смочить крепежные детали смесью из аэрозольного баллона WD-40 и ослабить затяжку контргайки ключом «на 21» или «на 22». На доступном видео замены рулевых наконечников на авто Рено Логан показано, что при необходимости тяга фиксируется при этом ключом «на 19» на плоском срезе детали.
  • Вставить в торец пальца шестигранник Torx и удерживать его, а ключом «на 17» отвернуть гайку крепления шарнира к поворотному кулаку, но не полностью.
  • Используя специальный съемник, выпрессовать палец. Как вариант – можно использовать молоток, нанося удары по гайке и в торец рычага.
  • Отвернуть полностью гайку на пальце и вынуть его из штатного отверстия рычага.

Как видно, процедура не слишком сложна, а тому, кто уже делал замену опорного подшипника на Логане, так и вовсе дела на час. После завершения процедуры ремонта следует обязательно проверить развал-схождение колес в сервисе с наличием специального стенда.

В каталоге французского концерна эти запчасти обозначены следующими кодами:

  • 6001550442 – для левой стороны автомобиля.
  • 6001550443 – для правой стороны.

На автомобилях, выпускаемых с 2021 года в России, артикул изделий несколько иной:

  • 485200410R – правый;
  • 485202867R – левый.

На многих видео по замене неисправных рулевых наконечников на Рено Логан можно заметить, что автолюбители предпочитают как минимум оригинальные изделия. Французы на заводе ставят изделия под брендом TRW, которые соответствуют требованиям и имеют соответствующий уровень качества.

  • Sacis – низкая цена и приемлемое качество, но все же долговечность по сравнению с оригинальными деталями ниже в два раза.
  • Moog – надежность и качество близки к оригиналу, привлекательная цена.

Как бы там ни было, все сферические шарниры имеют массу аналогов, например, 6001550442 замещается Delfi TA2329 или RTS 91-02401-2. Полный список аналогичной продукции без труда находится в сети.

Артикулы рулевых наконечников на Рено Логан

Для всех автомобилей, принадлежащих к фазе 1 и 2, наконечники рулевых тяг подходят одни и те же. В каталоге Рено их обозначают цифрами 6001550442 и 6001550443. «Двойка» соответствует левой стороне, «тройка» – правой.

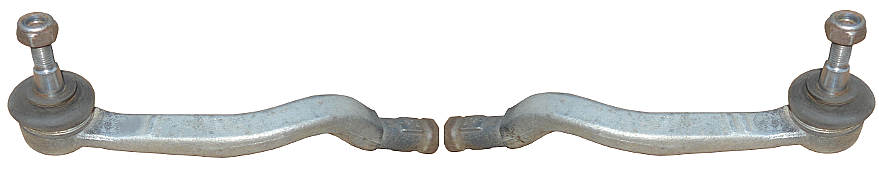

Две почти одинаковых детали для авто из поколения «I»

Менять рулевые наконечники лучше парой. То есть, когда вышел из строя один, заменяют оба. Если появился стук, то это не всегда наконечник, может быть изношена рулевая рейка и стук идёт из-за неё.

А вот ещё два артикула: 485200410R и 485202867R (правая сторона и левая). Артикулы относятся к авто последнего поколения, выпускаемым в России с 2014 года.

Ниже будут перечислены аналоги-заменители. Слово «пара» означает комплект из двух наконечников – правого и левого.

Аналог для 6001550442

  • ASAM 30138 или 30666
  • DELPHI TA2329
  • FENOX SP30040
  • RTS 91-02401-2
  • PROFIT 2302-0474
  • SASIC 4006158
  • MAPCO 49192 (4 шт.)
  • TRW JTE1136
  • SWAG 60 92 9623
  • FORMPART 4502001
  • FEBI 29623
  • BIRTH RS4654
  • MOOG RE-ES-3755
  • RUVILLE 919700
  • DENCKERMANN D130276
  • KAMOKA 995630
  • MONROE L25132
  • LEMFORDER 30936
  • SIDEM 5630
  • MANOVER MR154610611 (пара)
  • SFEC SR029623
  • NK 5033985
  • STELLOX 51-04494-SX
  • MEYLE 16-16 020 0011
  • OCAP 0282450
  • LEX DC0301
  • OPTIMAL G1-1261
  • FRANCECAR FCR210290
  • FEBEST 2421LOGLH
  • LEX DC0302
  • KRONER K301064
  • DYS 22025122
  • PILENGA TSP1186
  • LYNXauto C4147L
  • MGA DR8843
  • KLAXCAR FRANCE 47001z
  • MASTER-SPORT 30936-PCS-MS
  • TRISCAN 8500 25132
  • OCAP 0292450
  • METZGER 54034301
  • FLENNOR FL0150-B
  • FORTUNE LINE FZ1032
  • TEKNOROT DC302

Аналог для 6001550443

  • ASAM 30139 или 30665
  • DELPHI TA2330
  • FENOX SP30041
  • RTS 91-02401-1
  • PROFIT 2302-0475
  • SASIC 4006157
  • MAPCO 49193 (3 шт.)
  • TRW JTE1135
  • SWAG 60 92 9624
  • FORMPART 4502000
  • FEBI 29624 или 37622
  • BIRTH RD4654
  • MOOG RE-ES-3756
  • RUVILLE 919701
  • FLENNOR FL0159-B
  • MONROE L25131
  • KAMOKA 995631
  • LEMFORDER 30937
  • SIDEM 5631
  • AKITAKA 2421LOGR
  • SASIC 7674019
  • DYS 22025121
  • OPTIMAL G1-1260
  • MEYLE 16-16 020 0012
  • OCAP 0282450
  • EGT 301961EGT
  • AMIWA 1228706
  • FRANCECAR FCR210289
  • MEYLE 16-16 020 0012/HD или 16-16 020 0012
  • AKRADO AK6001550443
  • BUENQ BU6001550443RN
  • DETAZOR DTZ4523
  • AYWIPARTS AW1310205R
  • NPA NP51103212
  • PILENGA TSP1187
  • TORQUE RD011
  • SFEC SR029624
  • STELLOX 5104459ASX
  • NK 5033986
  • SOLIDO 0608501
  • HQ HQ6001547611
  • STARLINE 1712720
  • LEX DC0301
  • KRONER K301065
  • OCAP 282450
  • SAT ST6001550443
  • PATRON PS1146R
  • TSN 3689
  • DITAS A2-5098
  • 3RG 32629
  • A.B.S. 230729
  • FEBI 37622
  • LYNXauto C4147R
  • MGA DR7843
  • KLAXCAR FRANCE 47002z
  • FORTUNE LINE FZ1033
  • TRISCAN 8500 25131
  • METZGER 84034202 или 54034202
  • MASTER-SPORT 30937-PCS-MS
  • STELLOX 51-04459-SX
  • TEKNOROT DC301

Аналог для 485200410R

  • FRANCECAR FCR211163
  • NK 5033986
  • SASIC 7674019
  • MONROE L25131
  • SWAG 60 92 9624
  • LEMFORDER 30937 01
  • TALOSA 42-06384
  • FEBI 29624
  • RUVILLE 919700
  • RTS 91-02414-110

Аналог для 485202867R

  • FRANCECAR FCR211162
  • NK 5033985
  • SASIC 7674018
  • MONROE L25132
  • SWAG 60 92 9623
  • LEMFORDER 30936 01
  • TALOSA 42-06383
  • FEBI 29623
  • RUVILLE 919701
  • RTS 91-02414-210

Промежуточный вывод

Остался вопрос, какие рулевые наконечники на Логан будут лучше: LEMFORDER, ASAM, а может, оригинал Рено. Ответ приводится дальше. Рассмотрим, какой вывод можно сделать, изучив все списки:

  1. Чаще всего обозначения парных деталей отличаются одной последней цифрой;
  2. Некоторые фирмы выпускают только комплекты (пары). Пример: бренд MANOVER с комплектом MR154610611 (см. «список 1»).

Об устройстве и особенностях рулевого механизма

Здесь потребуется по порядку разобраться в предназначении каждого элемента, что в себе содержит рулевая тяга, дабы осознать важность технологии по замене. Это касается:

Это касается:

  • наконечников (как правая, так и левая сторона);
  • тяг (также с обеих сторон);
  • пыльников этих деталей;
  • рейки (установки ремонтного комплекта и «подтяжки» ее редуктора)

Все обозначенные детали выступают неотъемлемыми компонентами рулевого механизма, которые с течением времени способны огорчить владельца из-за износа.

Далее будет рассмотрена пошаговая инструкция, позволяющая правильно заменить рулевые тяги

Также уделим внимание подбору требуемых деталей по соответствию артикулам

Как поменять рекомплект

Как поменять ремкомплект? Замена рекомплекта и втулок на Renault Logan предполагает разборку всего механизма. Без наличия соответствующих навыков и инструмента осуществить данную операцию весьма сложно. Поэтому, подобные работы лучше доверять настоящим мастерам. Хотя многие знают, сколько стоит это, и предпочитают сделать все самостоятельно.

Чтобы осуществить эту операцию, необходим специальный инструмент для регулировки зазора. К тому же, не каждая деталь, даже при совпадении номеров, точно устанавливается на свое место. Чтобы в этом убедиться, можно посмотреть соответствующее видео.

Механизм достаточно ответственный и требует повышенного внимания по сборке и отладке. Не качественная сборка рулевого механизма может привести к непредсказуемым последствиям. Если не хочется иметь дело с законом, то лучше подобный ремонт осуществить в автомастерской.

Проверка состояния рулевого управления Renault Logan, Sandero

Проверку состояния рулевого управления проводим через каждые 15 тыс. км пробега. На элементах рулевого управления не должно быть механических повреждений.

Работу выполняем на смотровой канаве или эстакаде.

Для проверки свободного хода рулевого колеса (люфта в рулевом управлении) устанавливаем передние колеса в положение, соответствующее прямолинейному движению автомобиля.

Прикрепляем скотчем к панели приборов отвертку с длинным стержнем, чтобы ее лезвие было направлено к рулевому колесу. Поворачиваем рулевое колесо до момента начала поворота колес (при этом колеса должны оставаться неподвижными) сначала в одну, а затем в другую сторону.

При этом, в моменты начала поворота колес, мелом или ниткой отмечаем границы свободного хода рулевого колеса на его ободе.

Измерив расстояние между метками…
…определяем свободный ход рулевого колеса, который не должен превышать 5° (соответствует повороту рулевого колеса на 15 мм) при условии исправности рулевого механизма, рулевых тяг, подшипников ступиц передних колес и телескопических стоек.

При резком повороте рулевого колеса из стороны в сторону на небольшой угол убеждаемся в отсутствии стука в карданных шарнирах рулевой колонки и рулевом механизме. В противном случае подтягиваем ослабленные крепления элементов рулевого управления или заменяем неисправные детали и узлы. Для оценки состояния шаровых шарниров наконечников рулевых тяг потребуется помощник. Вывешиваем передние колеса и надежно фиксируем автомобиль на подставках заводского изготовления.

Помощник, взявшись за колесо, качает его в горизонтальной плоскости — несколько раз поочередно резко тянет заднюю часть колеса на себя, а переднюю — от себя, и наоборот.
При этом, приложив руку…

…к корпусу шарового шарнира 1 наконечника рулевой тяги и рычагу поворотного кулака 2, оцениваем их взаимное перемещение.
Если ощущается свободный ход в шаровом шарнире, необходимо заменить наконечник рулевой тяги.

Затем прикладываем усилие снизу вверх к корпусу шарового шарнира наконечника рулевой тяги вдоль оси пальца шарнира.
При этом у исправного наконечника рулевой тяги корпус шарнира должен переместиться относительно пальца шарнира на 1,5–2,0 мм. Это свидетельствует о том, что вкладыш пальца не заклинен в гнезде корпуса шарнира и перемещается, сжимая пружину шарнира. Наконечник рулевой тяги с заклиненным вкладышем шарнира следует заменить. Также нужно заменить наконечник рулевой тяги…

…если чехол шарнира наконечника порвался, потрескался или потерял эластичность.

Проверяем состояние чехлов рулевого механизма.
Если чехлы потеряли эластичность, потрескались или порвались, их необходимо заменить.

Видео по теме «Проверка состояния рулевого управления Рено Логан, Сандеро»

Как определить неисправность рулевой рейки — видео

Правильный осмотр ходовой на Рено Логан, Сандеро, Логан2, Сандеро2

Замена рулевой тяги на Рено Логан, Сандеро, Ларгус, Логан2, Сандеро2

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. Выворачиваем руль для удобства замены.

3. Зачищаем резьбовую часть крепления рулевого наконечника и брызгаем проникающей смазкой.

4. Откручиваем гайку крепления пальца наконечника.

Если палец при откручивании гайки прокручивается, то удерживать его можно шестигранником на шесть. Сверху пальца есть отверстие под шестигранник.

Гайка может быть под ключи на шестнадцать или семнадцать. На шестнадцать идет с родным наконечником, на семнадцать уже с поменянным.

5. Теперь срываем контргайку. Она идет под рожковые ключи на двадцать один или двадцать два.

Гайку срываем по часовой стрелке. Повторюсь не откручиваем, а просто срываем и оставляем в таком положении.

6. Вынимаем палец наконечника из кулака. Для этого нужно воспользоваться съемником для рулевых наконечников.

Если у вас нет съемника, можете воспользоваться немного колхозным методом. Молотком ударьте в кулак в то место где вставлен палец. Через несколько ударов палец выскочит.

7. Выкручиваем наконечник руками. Контргайка остается на месте, а значит и размер схождения сильно не убежит. Но это не отменяет того что после замены наконечника нужно ехать на развал-схождение.

8. После снятия рулевого наконечника, проверьте состояние рулевой тяги. Рулевая тяга на Рено Логан должна ходить жестко и не падать под собственным весом. Так же несильно покачайте тягу на себя, если есть люфт, под замену. Если вы обнаружили такие симптомы, обязательно меняйте рулевую тягу не откладывая.

9. Накручиваем от руки новый рулевой наконечник до контргайки.

Перед тем как накручивать наконечник рекомендую брызнуть проникающей смазкой на резьбу рулевой тяги.

10. Снимаем транспортный колпачок из пальца наконечника и вставляем его в кулак.

11. Закручиваем гайку крепления пальца. При закручивании удерживаем палец от поворота. Шестигранник на шесть скорее всего не подойдет для удерживания. На новом рулевом наконечнике от производителя Lemforder уже идет отверстие под Torx T30.

12. Удерживая наконечник от поворота затягиваем контргайку. Очень часто бывает когда затягивают контргайку не держа наконечник, это приводит к плохим последствиям.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
