Поперечная рулевая тяга

Как можно восстановить работоспособность

Способов восстановления достаточно много. Достаточно популярным является метод ремонта по технологии sjr, когда в полость между обоймой и шаром закачивается расплавленный полимер.

Мы же рассмотрим ремонт с разборкой этого узла.

Для понимания механизма работы опоры осмотрите на схему:

Нередко проблема возникает из-за поврежждения пыльника, а не самого металла

Износу подлежит лишь полимерный вкладыш. Именно при его истирании появляется люфт. Если продолжать ездить с разболтанной шаровой опорой, верхняя часть цилиндра также разбивается, и тогда палец может вылететь из обоймы.

Вкладыши продаются в автомагазинах в качестве расходных материалов. Если ваша шаровая опора разборная, можно легко вытащить дно и заменить полимер внутри изделия.

Расходники могут продаваться в магазине по более приемлемой цене, чем покупка новой запчасти

Рулевая рейка Фольксваген Пассат Б6 — основные причины поломки и износа

Можно выделить следующие основные причины, негативно влияющие на состояние механизма:

несвоевременная смена гидравлического масла, что приводит к его загрязнению, потере смазывающих свойств;
смешивание разных типов гидравлического масла, которое является причиной свертываемости или вспениванию нефтепродукта, из-за чего также теряются смазывающие свойства;
недостаточный прогрев автомобиля, из-за которого гидравлическое масло не достигает нужной вязкости для оптимальной работы, особенно в зимний период;
порванные пыльники рулевых тяг, что приводит к попаданию грязи, влаги на скользящую поверхность выдвижной рулевой планки и сальника;
неаккуратное вождение автомобиля по неровным поверхностям, несоблюдение скоростного режима, что приводит к разбитию скользящих втулок, планки, шестеренного механизма, а в особо тяжелых случаях планка даже может погнуться.

Устройство

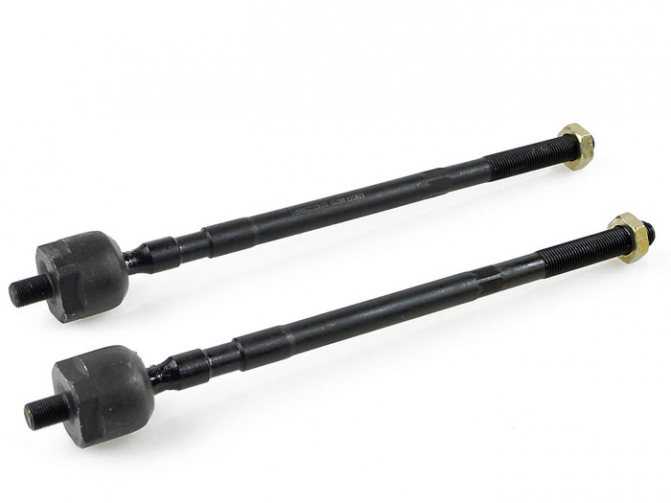

Рулевая тяга обычно состоит из металлической штанги и двух шаровых шарниров на ее концах. Каждый шарнир защищен от грязи резиновым пыльником. Некоторые рулевые тяги могут иметь возможность изменения длины. Это необходимо для регулировки «схождения» колес. Иногда встречаются конструкции, имеющие только один шаровой шарнир. Второй шарнир у них резинометаллический, не нуждающийся в защите пыльником.

Наиболее популярен в конструкции переднеприводных легковых авто реечный рулевой механизм. Его рулевые тяги с обеих сторон одинаковы и чаще всего состоят из штанги, а также двух шаровых сочленений. Внутренний шарнир крепится соосно штанге и находится под чехлом рейки, а наружный – перпендикулярно ее оси со своим пыльником. Рычаг поворотного кулака имеет конусное отверстие для крепления шарнира. Сопрягаемая с ним поверхность пальца тоже сделана в форме конуса. Поэтому разобрать соединение рычаг-палец без съемника довольно сложно.

Дефектовка

Некоторые признаки неисправности рулевых можно определить визуально. Их диагностика начинается с внешнего осмотра пыльников и штанги.

Как восстановить рулевой наконечник своими руками

Любой машины хватит до конца жизни, если ездить достаточно лихо

Всем привет. Сегодня я покажу вам, как заменить рулевые наконечники.

Первым делом необходимо убедиться, что точно стучат рулевые наконечники, а не что-либо другое.

Как проверить рулевые наконечники?

Первый способ — помощник садится за руль, вращает рулем вправо и влево.

А вы в этот момент залазите под машину и из-под машины смотрите, есть ли люфты на рулевых наконечниках.

Если помощника нет, можно самостоятельно залезть под машину и подергать все рулевые наконечники, тяги — всё, что можно.

Если люфт рулевого наконечника уже значительный, то не заметить его будет невозможно.

На ходу в салон автомобиля от него доносится сильный грохот.

Если у вас нет ни ямы, ни помощника, то и это не беда.

Рулевой наконечник можно проверить, просто подняв домкратом переднее колесо и пошатав его со стороны в сторону.

Находящееся на весу колесо берем двумя руками и толкаем сначала одной рукой, потом другой. Такими движениями проверяем люфт.

Как видно, здесь люфт огромный, вы его видели также с ямы. Если сильно болтать, то даже слышно постукивание рулевого наконечника.

После того, как вы обнаружили люфт, снимаем колесо и добираемся до самого наконечника.

Необходимо выяснить, какой конкретно тип наконечника установлен на вашем автомобиле, так как бывает два типа рулевых наконечников на автомобиле Chevrolet Aveo в кузове т250.

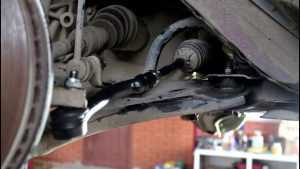

После демонтажа колеса хорошо видно, как болтается рулевой наконечник. Люфт уже довольно значительный, а это значит, что его нужно срочно менять.

Ездить с таким наконечником нельзя, потому что его может даже оторвать. Если вы резко попадете в яму, колесо дернет и от удара может отвалиться шар рулевого наконечника.

Чтобы после замены рулевого наконечника не возникло проблем со схождением и развалом — развала здесь, кстати, нет.

Он заводской и не регулируется, а схождение регулируется с помощью все того же рулевого наконечника и рулевой тяги — берём рулетку и отмеряем от какой-то неподвижной части.

В данном случае я меряю от хомута пыльника до центра болта, можно до края болта, как удобно, я отмеряю по краешку болта с этой стороны.

Здесь у меня получается 25 см и 8 мм. Записываю это значение, чтобы не забыть, и снимаю рулевой наконечник.

Некоторые ремонтники советуют считать обороты резьбы – на сколько оборотов открутился сам наконечник.

Но вы сами понимаете, что наконечники всегда покупаются непонятной фирмы, непонятно, кто и где их делал, для какого автомобиля.

В данном случае вы можете видеть на этом рулевом наконечнике букву L. Это значит, что этот рулевой наконечник устанавливался на каком-то автомобиле с левой стороны.

Но он подходит на Chevrolet Aveo и здесь устанавливается с правой стороны, поэтому, я считаю, что длина самого наконечника — от болта до его края резьбы — может быть разной.

И если вы на старом наконечнике посчитаете, сколько раз вы открутили, то на новом наконечнике всё может не совпасть.

Вы можете закрутить, правильно посчитать, сколько витков, а на самом деле схождение-развал разойдется, и вы не сможете нормально ездить.

Головкой на 19 откручиваем гайку рулевого наконечника.

Палец рулевого наконечника начал проворачиваться, теперь его нет возможности откручивать, так как снизу не за что взяться, чтобы придержать сам болт рулевого наконечника.

Оборудование для ремонта шаровых соединений

Мы можем отремонтировать практически любое шаровое соединение, даже в самом плачевном состоянии.

При ремонте шаровой или рулевой тяги мы используем фирменный быстро застывающий пластик, который при температуре 190 — 200С° разжижается и под высоким давлением проникает в шаровое соединение.

Пока пластик текучий, он заполняет все полости и пустоты в шаровом соединении, которые вызывали стук и дискомфорт при езде.

Отремонтированные шаровые соединения рекомендуется использовать после 3 часовой полимеризации пластика и восстановлении его стандартных смазочных свойств.

Рулевая тяга после восстановления

Гарантийные обязательства:

Использование фирменного оборудования и качественных материалов позволяет нам дать длительную гарантию на отремонтированные шаровые соединения и сайлентблоки до 12 месяцев

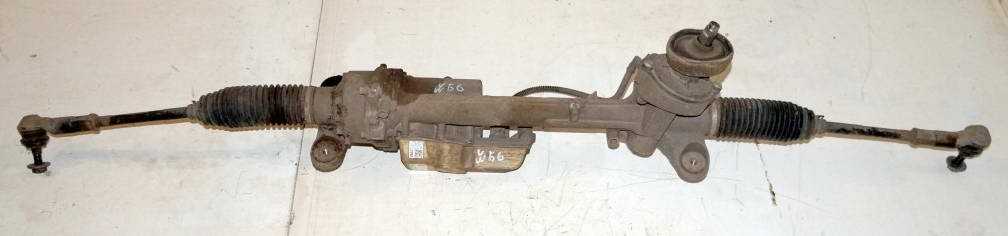

Рулевая рейка Фольксваген Пассат Б6 — понятие и типы

Рулевая рейка Фольксваген Б6 – это внутренний узел, от которого зависит маневренность автомобиля. Внутри корпуса (картера) находятся основные детали, взаимосвязанные между собой: зубчатая планка, подшипники, шестерни, втулки, сальники, пыльники. К выдвижной планке крепятся рулевые тяги, а к ним – рулевые наконечники.

По типу рулевые рейки делятся на механические и гидравлические. Существует и еще один тип рейки – электрическая. По принципу работы электрическая рейка не отличается от механической, но усиление поворота рулевого колеса происходит при помощи электропривода. Гидравлический агрегат работает при помощи давления гидравлического масла, которое поступает под давлением от ГУР (гидроусилителя руля). Механическая рейка функционирует за счет передаточного числа главной шестерни с определенным количеством зубцов и планки, входящих между собой в зацепление.

Замена рулевой тяги на VW Passat B3/B4

Порядок работ применим для автомобилей:

Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997 Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997

Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994 Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994

информация подходит для ремонта и других автомобилей.

Добрый день форумчане vwts! Решил поделиться опытом замены рулевой тяги, т.к. был обнаружен люфт в наконечнике и шаровом механизме тяги возле рейки!!

1) Снимаем колесо.

2) Откручиваем гайку наконечника под 19.

3) С помощью съемника снимаем тягу.

4) Снимаем пыльник.

5) Откручиваем тягу из рейки, ключ нестандартного размера, пришлось применять разводной ключ. Когда откручиваешь тягу от рейки, нужно держать рейку за спец захват под рожковый ключ 14 или 17, несоблюдение этого условия чревато преждевременной смертью рейки

6) Тяга выкручена, проверяем люфт рейки.

7) Проверка немцев, смазка есть.

Вкручиваем тягу на свое место.

9) Надеваем пыльник, есть особенность. К пыльнику подходит трубка с воздухом, для этой трубки в пыльнике есть свое место, куда ее необходимо вставить, сделать это очень не просто, но можно!!

10) Пыльник затягиваем стяжками.

11) Прикручиваем наконечник тяги.

12) Производим регулировку развал-сход.

Дополнение от SeregaG:

Поменял аналогично рулевую тягу с правой стороны, с некоторыми изменениями: чтобы легче было подобраться к рулевой рейке освободил поперечный рычаг передней подвески: 1. Отсоединил шаровую от поворотного кулака (болт с гайкой на 17, и выкрутить болт на 17 чтобы вытащить предыдущий болт) 2

Открутил стойку стабилизатора (реактивной тяги) — гайка на 17 (крутить осторожно, я свернул стойку). 3

Открутил болт на 19 переднего сайлентблока 4. Ослабил болт на 19 заднего сайлентблока Весь рычаг утащил назад (в качестве оси вращения — задний сайлентблок) Чтобы открутить рулевую тягу, взял ключ на 32 (для рулевой тяги) и газовый ключ (для рейки). Тут писали про спецзахват на рейке под ключ на 14 или 17 — не нашел я его, пришлось использовать галку (в книге написано что используются тиски).

Про спец. захват на рейке. Рейка TRW, то бишь американка, спец. захват находится со стороны левой тяги под рожковый ключ на 19, может кому пригодится.

Дополнение от B4wv:

я сделал такой ключик.

Дополнение от killbill:

Я использовал такой ключик сделаный на скорую руку (подсмотрел в сервисе)

Все открутилось легко и быстро, при установке новых тяг не забывайте на резьбу наносить фиксаторы резьбы Loctite или других производителей.

Дополнение от Slava_Sh:

Ставил пыльник на рулевую тягу, помог совет максимально вывести рулевую рейку на противоположную сторону. Плюс, острым ножом сделал фаску 1-1,5мм на отверстии под «дыхательную трубочку» на пыльнике. Нацеливаетесь и одеваете пыльник отверстием сначала на трубочку. Справился за 5 мин. . после полуторочасового «секса». Да, и ещё совет, пыльник легче одевать, когда он снаружи не замазан смазкой.

Добавлю свою картинку места проведения операции:

Дополнение от Пилат:

Сложности мало с правым пыльником- главное прямые руки. Я немного утопил трубку чтобы она спряталась за посадочное место пыльника, смазал эту окружность и места трения пыльника при посадке — солидолом, немного увеличил бокорезами отверстие в начале под трубку. Затем круговыми движениями насадил пыльник и заправил трубку. Времени ушло минут 20- 30, с учётом того, что у меня стоит защита по окружности пыльника, которое на первый взгляд, должно было усложнить процедуру.

Дополнение от all77:

На днях менял у себя рулевую тягу, левую( рейка без ГУР) перед этим конкретно пошарился по форуму vwts.ru. Всем спасибо за советы — пригодились, замена заняла 15 минут, и 2 часа бился с пыльником (рейку не снимал)! ни один из ваших советов не помог. После перекура, поступил просто: внутреннюю сторону (ту что на рулевую рейку одевается) вывернул на изнанку. Одел пыльник на резинку тяги, и аккуратно, проверяя прижал к рейке так чтоб шарнир оказался как раз под одеваемой частью пыльника. Шарнир не дал пыльнику свалится на одну сторону. Вывернул пыльник обратно, и постепенно поворачивая руль расправил его. Встал замечательно, поставил хомуты. Поехал на сход развал. Вся установка пыльника заняла 10 минут ! может кому пригодится

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Советы автолюбителей – владельцев Фольксвагена

Опытные владельцы автомобилей и специалисты по ремонту рекомендуют:

поддерживать гидравлическое масло в чистоте;
следить за его уровнем;
своевременно менять жидкость;
не смешивать разные виды масла;
прогревать автомобиль до рабочей температуры перед началом поездки;
следить за натяжкой приводных ремней;
периодически осматривать место стоянки машины, чтобы вовремя определить течь масла;
периодически проводить диагностику подвески (оптимально делать это раз в полгода); следить за целостностью пыльников тяг;
следить за целостностью взаимосвязанных деталей: тяг, наконечников, шаровых опор, сайлентблоков;
соблюдать скоростной режим на неровных дорогах, где присутствуют ямы, ухабы, кочки;
не оставлять в зимнее время года колеса в вывернутом положении.

Эти простые советы помогут продлить срок службы рулевой рейки Фольксваген Пассат.

Сообщений 1 страница 12 из 12

Поделиться125.04.2013 18:21

Пришло время заменить вкладыш стойки передней правой. Да вот проблема все демонтировалось только не могу стянуть наконечник рулевой тяги со стойки. Я молотков уже столько надавал а толку 0.

Поделиться325.04.2013 22:23

У мну такого плана, у друга такого

Можно обойтись мотировкой и молотком, но самое главное, чем бы не пользовался, сперва создаем натяг в соединении (сьемником, монтировкой) ,а потом короткий резкий удар по уху молотком. бить по самому пальцу бесполезно чаще всего.

Вот так работает.. к верх ногами только ,на фото Девятка.

Поделиться631.03.2014 18:54

При замене пыльника наконечника хотел промыть его в солярке, но не смог открутить его от тяги.Как ослабить контрагайку наконечника? Обычный гаечный ключ не берет — рычаг маловат. Газовый тоже не помогает. WD-шкой дважды заливал.И вообще, какая резьба на шпильке, которая стоит между тягой и наконечником, — правая или левая? А то может я не в ту сторону кручу))

Отредактировано eremite (31.03.2014 19:06)

Поделиться731.03.2014 19:22

И вообще, какая резьба на шпильке, которая стоит между тягой и наконечником, — правая или левая? А то может я не в ту сторону кручу))

Отредактировано eremite (Сегодня 19:06)

А она там и такая и такая..один край правая, другой левая, к наконечнику правая

Поделиться831.03.2014 21:53

И еще- ослабив контргайки надо сдвинуть шайбы (кольца) к контргайке. Да, в наконечнике вроде правая резьба, — тогда другая контргайка с левой резьбой.

Поделиться1006.04.2014 00:34

Отредактировано eremite (31.03.2014 19:06)

мой не снимая если опять на сход развал не хочешь поехать.

Устройство рулевой тяги

Для чего нужна рулевая тяга? Это составляющая рулевого механизма каждого автомобиля, которая связывает рулевую колонку и колеса (или рулевые кулаки). Без рулевых тяг управление автомобилем было бы невозможным.

Однако это не единственная функция рулевого привода. Также он нужен для предотвращения бокового скольжения управляемой колесной пары. Для этого колеса имеют разные углы поворота. Внешнее колесо должно быть повернуто немного меньше, чем внутреннее. Такая возможность обеспечивается механизмом под названием «рулевая трапеция». Она, в свою очередь, состоит из тяг: правой, средней и левой. Тяги также делятся на поперечные и продольные, что определяется их расположением.

Для чего нужны продольные рулевые тяги

Они связаны посредством шарнира с поворотным рычагом. Это общее устройство рулевого управления всех транспортных средств. Посредством вращения сошки руля средняя тяга трапеции перемещается вправо или влево. При этом через боковые тяги изменяется также угол поворота колес. Если же механизм приходит в негодность, его нужно незамедлительно менять. Однако это технически сложно осуществить, так как расположение данной детали значительно затрудняет ее демонтаж.

Назначение поперечных рулевых тяг

За счет поперечных рулевых тяг водитель лучше чувствует систему управления автомобилем. Внутренний наконечник этой тяги связывает внешний шарнир и систему управления. Благодаря полной свободе перемещения шарниров в любых плоскостях достигается превосходная и точная управляемость машиной.

Также на поперечной тяге предусмотрено резьбовое соединение для регулировки. Благодаря такому конструктивному решению есть возможность подстройки положения передней пары колес. Шарнирные наконечники поперечных тяг должны соответствовать более серьезным требованиям, так как от них зависит безопасность транспортного средства во время езды.

Рулевая рейка устроена достаточно просто. Она состоит из двух тяг, соединенных с поворотными рычагами. Шарнирный наконечник – расходный элемент, который изнашивается в зависимости от стиля езды и частоты использования транспортного средства. Ремонт шарового наконечника нецелесообразен, поэтому его меняют целиком. По регламенту производителя ставить новую деталь нужно с периодичностью 35–45 тыс. км пробега. Но очень часто критический износ, проявляющийся в виде стука наконечников рулевых тяг, наступает гораздо раньше этого срока.

Рулевая рейка Фольксваген Пассат Б6 — диагностика

На заглушенном автомобиле без использования подъемника проверяется наличие стука и люфта путем подергивания руля влево и вправо. Если таковая проблема имеется, то путем исследования взаимосвязанных подвижных деталей определяется та запчасть, которая на самом деле стучит или люфтит. В некоторых случаях может стучать не рулевая рейка, а рулевая тяга, рулевой наконечник, шаровая опора, рулевой вал в шлицевых соединениях, крестовина на рулевом валу, сайлентблоки рычагов передней подвески. Необходимо убедиться, что проблема связана именно с рулевой рейкой Фольксвагена. Если это так, то следует перейти к более подробной диагностике.

Для начала нужно определить, не исходит ли стук или люфт от выдвижной планки слева или справа. Планку необходимо обхватить рукой и с усилием дергать вверх и вниз. Ощущение стука говорит об износе скользящие втулки. Если же этого не наблюдается, то нужно добраться до вала рулевой рейки и путем движения его влево или вправо определить, есть ли неисправность в этом месте. Если и здесь всё в порядке, то наверняка речь идет о зазоре между главной шестерней и зубчатой планкой внутри рулевой рейки Volkswagen Passat B6.

Также рулевая рейка Фольксваген Пассат Б6 диагностируется на наличие течи, которая может появиться из-за порванных пыльников рулевых тяг. Попадание грязи приводит к тому, что сальники и уплотнительные кольца приходят в негодность. Из-за этого нарушается герметичность, и жидкость начинает протекать.

Если наблюдается проблема тугого руля, а вышеперечисленные симптомы отсутствуют, то диагностика проводится следующим образом: проверяется рулевая рейка Фольксваген Б6 на наличие течи масла путем заглядывания под автомобиль. Если таковая отсутствует, то необходимо проверить уровень гидравлической жидкости в бачке в подкапотном пространстве. Аналогичная диагностика проводится, если замечен шум или гул. Если с маслом всё в порядке, то причина может крыться в перепускных клапанах внутри рулевой рейки либо в насосе ГУР. Неисправность насоса обычно сопровождается мерзким жужжанием.

Компоненты рулевого управления

Автопроизводителями используется стандартная схема рулевого управления, в целом не меняющаяся с 1898 года. Различия заключаются в расположении руля (справа или слева), а также в типе используемого усилителя (электрического или гидравлического). Выпуск автомобилей с «пустой» рулевой рейкой, не оснащённой усилителем, практически прекращён, и также в последнее время автопроизводители отходят от практики использования ГУР, предпочитая более простой в обслуживании и экономичный электроусилитель.

Рулевое управление состоит из следующих компонентов:

рулевое колесо. На большинстве авто оснащается подушкой безопасности;
рулевая колонка. В зависимости от марки машины, она может регулироваться как по высоте, так и по выносу;
рулевая рейка. Оснащается либо гидроусилителем, либо электроусилителем;
рулевые тяги. Связующие элементы между рейкой и наконечниками;
рулевые наконечники. Соединяют колёса и тяги, являются расходным материалом.

Тяги и наконечники устанавливаются в авто попарно, по разным бортам. В случае выхода их из строя необходима попарная замена элементов, даже если повреждённым оказался только один из них.

Регулировка и ремонт рулевой рейки Фольксваген Пассат

Регулировка проводится только специалистами при помощи специальных ключей, приспособлений путем воздействия на регулировочную гайку — винтом. Она находится в корпусе главного рулевого вала.

Ремонт рейки Фольксваген Пассат Б6 в нашем автосервисе осуществляется на современном оборудовании. Агрегат разбирается, все детали в ходе снятия тщательно промываются, осматриваются, при необходимости измеряются специальными приборами, позволяющими определить износ. При обнаружении износившихся запчастей они заменяются на новые в ходе сборки. Обычно замены требуют сальники, пыльники, подшипники, втулки, золотники. Завершив ремонт рейки Пассат Б6, мастер собирает узел в обратном порядке. После сбора рейки она проверяется и регулируется на специальном стенде.

Основные неисправности тяг и наконечников: причины

Рулевые тяги просты по конструкции, не имеют подвижных частей и отличаются высокой надежностью.

Рулевой наконечник также представляет собой достаточно прочную деталь. Однако эти элементы (тяга рулевая и наконечники рулевые) все равно выходят из строя по ряду причин.

Почему повреждается рулевая тяга

При езде на автомобиле сильные удары при попадании в яму, наезды на бордюры или агрессивная езда по бездорожью могут приводить к тому, что тяги гнутся или ломаются.

Также на «возрастных» автомобилях тяги разрушаются в случае активной коррозии. Даже при условии аккуратной езды сгнившая тяга все равно может погнуться или сломаться.

При этом погнутые тяги приводят к тому, что нарушаются углы установки колес (развал-схождение), изменяется угол поворота колес, разрываются пыльники наконечников, наконечник тяги может вырвать. Специалисты рекомендуют периодически проверять геометрию рулевых тяг. Кстати, при необходимости замены одной тяги, менять нужно и вторую (парная замена).

Поломки рулевого наконечника

Хотя наконечник отличается высокой надежностью и износостойкостью (палец стальной, вкладыш из износостойкого материала, анодированный корпус), на плохих дорогах и при высоких нагрузках конструкция все равно разрушается.

Достаточно попасть в глубокую яму на высокой скорости, чтобы ослабилась фиксирующая гайка, сместилась сфера и повредила втулку и т.д.

Также шарнирное соединение выходит из строя в результате разрыва пыльника. Если пыльник поврежден, внутрь попадает вода и грязь, вымывается смазка, начинается активная коррозия, мелкие песчинки начинают играть роль абразива, повреждают поверхности

По этой причине важно следить за состоянием пыльников, а также обращать внимание на признаки неисправностей рулевого наконечника

Признаки неисправности наконечников тяг

Как правило, износ и неисправности рулевого управления можно определить по следующим признакам: люфты и стуки, повышенная вибрация на руле, руль слишком тугой или легкий, на руле появляется биение.

В свою очередь, неисправные рулевые наконечники проявляют себя следующим образом:

при езде слышна отдача на педали газа;
тихий и частый стук при повороте руля в области колеса;
постукивание на неровной дороге;
руль слишком легко крутится;
развал-схождение не выставляется.

Для проверки машину нужно поднять на подъемнике или загнать на яму, после чего покачать тяги вверх и вниз. Если зазор больше 1.5 мм, тогда наконечники изношены. Также в салоне авто помощник должен покрутить руль, в то же время снизу под машиной нужно оценить ход наконечника. Норма, когда наконечник не люфтит и не болтается в своем посадочном месте.
