Ваз 2107: замена сальника заднего моста

Идём в магазин

Итак, мы сделали, всё, что могли, но течь не прекратилась. Значит, время менять сальник. Вообще-то, согласно ГОСТу, эти изделия называются «Манжеты резиновые армированные для валов». Или просто — манжеты. Если в магазине вам предложат деталь с таким названием, не удивляйтесь. Заводское обозначение детали: 2101–2402052. Дальше через тире могут быть прописаны её вариации: -01, -02 и так далее. Это все изделия взаимозаменяемые и отличаются нюансами конструкции и изготовителем

Пожалуй, самое важное при выборе сальника — это изготовитель. Выбирайте изделия известных заводов

Детали no name в принципе не должны привлекать вашего внимания, потому что не только по нашим, но и по западным стандартам на манжете должна быть маркировка товарного знака изготовителя, размерности манжеты, типа материала. Отечественный ГОСТ предусматривает ещё и маркировку года выпуска. Как правило, это две цифры года, когда была изготовлена пресс-форма, а рядом с ними точки, каждая из которых обозначает один год эксплуатации этой оснастки. Пересчитываете точки, складываете их количество с цифрами и узнаёте, в каком году была изготовлена ваша деталь. Год изготовления важен, потому что со временем любая резиновая смесь «стареет», теряя свою форму и упругость.

Тип смеси, из которой изготовлен сальник, тоже имеет немаловажное значение. Самый дорогой и самый стойкий — фторкаучук

Он хорошо работает в агрессивных средах и при высоких температурах. Обычно он маркируется латинскими буквами FBR. Оптимальным по показателю цена — качество для автомобильных трансмиссий считается бутадиен-нитрильный каучук (NBR). Также встречаются сальники из акрилатного полимера ACM, но их обычно применяют в узлах, которые не должны подвергаться прямому воздействию воды. Химики постоянно совершенствуют свою продукцию, поэтому принципиальных различий между смесями становится всё меньше,за счёт вводимых в них добавок, улучшающих слабые стороны тех или иных рецептур. Почитайте отзывы в интернете, послушайте рекомендации продавца и принимайте решение исходя из своих финансовых возможностей.

При внешнем осмотре в первую очередь обращайте внимание на качество рабочей кромки: она должна быть ровной и гладкой по всей окружности. Можно воспользоваться увеличительным стеклом

Будет большим плюсом для сальника редуктора наличие внешнего пыльника — как бы второй кромки, но без пружины и с отверстием чуть большего диаметра. Пыльник, сообразно с названием, защищает рабочую зону от пыли и грязи. Наличие наклонной насечки на пыльнике или рядом с рабочей кромкой говорит о том, что сальник предназначен для валов, вращающихся в одном направлении.

Блокировка редуктора заднего моста ВАЗ

На автомобилях ВАЗ 2101-07 заводская блокировка межосевого дифференциала не предусмотрена, но промышленностью уже выпускаются как дифференциалы с блокировкой, так и полностью собранные редукторы ЗМ. Наиболее распространенными на сегодняшний день являются РЗМ с винтовой блокировкой, в них блокирование шестерен дифференциала происходит в зависимости от нагрузки. В таких редукторах заднего моста устанавливается муфта преднатяга, она связывает полуоси колес при определенном усилии, и выступает в качестве блокиратора.

Блокировка редуктора заднего моста ВАЗ дает преимущества:

• повышает проходимость, позволяет не буксовать машине на сложных дорожных участках;
• позволяет авто быстрее разгоняться на старте;
• автомобиль увереннее проходит повороты.

Но у редукторов ЗМ с винтовой блокировкой есть и свои недостатки:

• несколько увеличивается расход топлива;
• при разгоне машина хуже управляется;
• дифференциал и собранный редуктор с блокировкой стоит значительно дороже стандартных деталей (цена выше приблизительно в 2-2,5 раза).

Автовладельцам ВАЗ 2101-07 следует знать, что после установки РЗМ с блокировкой автомобиль не станет внедорожником, и по тяжелому бездорожью он передвигаться не сможет.

Попытаюсь растолковать почему так .

При сборке и регулировке редутора, первоначально гайка хвостовика зятягивается с приличным усилием до 25 — 30 кг/м . Необходимо сжать распорную втулку подшипников хвостовика, чтобы создать преднатяг в пошипниках до определенного сопротивления началу проворачивания хвостовика . В дальнейшем такое усилие при затягивании гайки хвостовика не требуется, и даже недопустимо . По тому что можно деформировать (сжать) распорную втулку . И тогда полная разборка редуктора, замена распорной втулки, и полная регулировка .

По этому гайгу подтягиваем до усилия 4 — 6 кг/м (динамометрическим ключём) Гайку необходимо заменить на новую, так как на старой пластмассовое котровочное кольцо уже обжато и гайка непременно ослабнет снова .

Что может выть в заднем мосту Редуктор моста такая зараза, когда начинает выть, задумываешься что этому редуктору надо, как устранить вой который начинает резать слух при езде на машине. Мало мастеров что занимаются регулировкой редуктора, так как надо знать, чувствовать зазоры между планитаркой и коничкой, затяжку подшипников. Обычно вой начинается из-за плохого масла, износа конички и планитарки, или неправильной затяжки гайки на хвостовике конички, если гайку перетянуть, сильно стянуть конусные подшипники редуктор может заклинить, слабо затянуть будит подвывать редуктор, гайку затягивают так чтобы не было люфта и в тоже время легко прокручивался от руки редуктор.

Дам заводскую инструкцию регулировки редуктора, надеюсь, сможете сами в домашних условиях починить и отрегулировать редуктор моста. Почему после замены сальника редуктора ВАЗ 2107 на скорости от 100 до 110 воет мост? Значит перетянули или наоборот не дотянули гайку хвостовика, редуктор такой гад, что сразу начинает выть чуть что не так. Надежная работа редуктора обеспечивается строгим соблюдением нижеприведенных приемов по сборке и его регулировке. Детали редуктора показаны на рис. 3-72. Смажьте трансмиссионными маслом и установите через окна в коробку дифференциала шестерни полуосей с опорными шайбами и сателлиты.

Проверните сателлиты и шестерни полуосей так, чтобы совместить ось вращения сателлитов с осью отверстия в коробке, затем вставьте ось сателлитов. Проверьте осевой зазор каждой шестерни полуоси: он должен составлять 0 0,10 мм, а момент сопротивления вращению шестерен дифференциала не должен превышать 14,7 Н. М (1,5кгс.

М). При увеличенном зазоре, являющемся признаком износа деталей дифференциала, замените опорные шайбы шестерен полуосей другими, большей толщины. Если указанный зазор не удается получить даже при установке шайб наибольшей толщины, замените шестерни новыми ввиду их чрезмерного износа.

Закрепите ведомую шестерню на коробку дифференциала. Оправкой А. 70152 напрессуйте на коробку дифференциала внутренние кольца роликовых подшипников. Рис.

3-72. Правильное положение ведущей шестерни относительно ведомой обеспечивается подбором толщины регулировочного кольца, устанавливаемого между упорным торцом ведущей шестерни и внутренним кольцом заднего подшипника. Подбирайте регулировочное кольцо с помощью оправки А. 70184 и приспособления А. 95690 с индикатором. Операции проводите в следующем порядке.

Закрепив картер редуктора на стенде, запрессуйте в гнезда картера наружные кольца переднего и заднего подшипников ведущей шестерни, пользуясь для этого оправками: для переднего подшипника А. 70185, а для заднего А. 70171 (рис.

Замена подшипников

Процедура ничем не сложнее других, связанных с ремонтом автомобиля ВАЗ 2107. После вывешивания на домкрате и снятия колеса, выполняется непосредственно замена. Сначала снимают суппорт, открутив болты его крепления. Тормозной шланг снимать необязательно, достаточно аккуратно подвесить суппорт, чтобы он не мешал работать.

Далее, необходимо при помощи плоской отвертки поддеть колпачок, закрывающий гайку, и снять его. Открутив ступичную гайку и вынув шайбу и сепаратор, можно снять ступицу с тормозным диском. Дальше все просто:

• Вынимаем сальник;
• Извлекаем сепаратор;
• Вынимаем кольцо, разделяющее внутренний и наружный подшипник;
• При помощи надставки нужного размера и обычного молотка выбиваем обе обоймы.

Установка новых подшипников и сборка ступицы происходит в обратной последовательности. Перед сборкой необходимо удалить старую смазку, тщательно промыв все детали.

• Запрессовываем обоймы новых подшипников;
• Смазываем и устанавливаем внутренний сепаратор;
• Вставляем кольцо;
• Запрессовываем сальник.

Осталось одеть ступицу на место и прикрутить суппорт. Вставив на место предварительно смазанный сепаратор наружного подшипника и упорное кольцо, закручиваем гайку ступицы до упора. Постепенно отпуская гайку, добиваемся свободного вращения колеса при полном отсутствии люфта. Таким образом, подшипник работает в нормальном режиме, значит именно в таком положении нужно законтрить гайку.

Из защитного колпачка удаляем отработанную смазку и накладываем новую, после чего одеваем его на ступицу. Ставим на место и прикручиваем колесо, снимаем машину с домкрата. Дело сделано, неисправность успешно устранена, замена выполнена. После небольшого пробега рекомендуется проверка ступицы на отсутствие люфта, при необходимости – регулировка.

Готовимся к замене

Если все признаки неисправности подтвердились, следует немедленно произвести замену изношенного сальника. Так мы сохраним ресурс редуктора. Но сперва нам нужно слить масло из моста.

Для этого при помощи шестигранника откручиваем сливное отверстие и подставляем емкость объемом не менее двух литров. Желательно сливать масло «на горячую», особенно, если на улице температура ниже нуля. Но греть двигатель не нужно. Чтобы масло в мосте разогрелось, нужно проехать на автомобиле минимум 3-5 километров. Оно достаточно вязкое и на холоде трудно сливается. Удалив всю жидкость из редуктора, можно приступать к замене.

Универсальный ключ для фланцев и ступиц

Если подтягивание гайки — «одноразовое явление», а специального ключа нет, можно обойтись двумя болтами М8 и воротком (металлическим стержнем). Болты вставляют в отверстия фланца, а вороток располагают между болтами перед фланцем. Если вороток расположить за фланцем, можно случайно надавить на грязеотражатель, после чего потребуется его закрепление на фланце.

Отвернув гайку, необходимо удалить масло с резьбы гайки и хвостовика шестерни, что значительно повысит коэффициент трения, а следовательно, и момент сопротивления отворачиванию гайки. Установить лучше новую гайку, так как в нейлоне вставки отпечаталась резьба хвостовика шестерни, что снизило сопротивление самоотворачиванию гайки.

Гайку необходимо затягивать, как отмечалось выше, моментом 12-26 кгсм, контроль затягивания осуществляется по моменту сопротивления вращению ведущей шестерни — 4-6 кгссм. Так как «в чистом виде» этот момент не замерить (редуктор не снят), замеряем его при ослабленной гайке и, добавив к полученной величине 4-6 кгсм, получаем контролируемый момент суммарного сопротивления.

Проще всего измерить момент при помощи пружинных весов (безмена). Так, если момент сопротивления составляет 4-6 кгссм, а крючок весов зацеплен за отверстие фланца, то усилие на весах должно быть 1,1-1,7 кгс. Напомним, что замеряется момент сопротивления вращению, а не момент трогания, который значительно выше. Все эти замеры могут показаться сложными, но они необходимы для надежной работы редуктора.

Диагностика состояния редуктора (подшипников, зацепления) автомобилей ВАЗ и Лада Нива.

Теперь рассмотрим случаи, когда не обойтись только затягиванием гайки. Речь пойдет также о диагностике состояния редуктора (подшипников, зацепления).

Вращая ведущую шестерню за фланец, ощущаем равномерное периодическое нарастание и ослабление момента сопротивления — «перебор роликов». Это явление тем сильнее, чем больше преднатяг, если подняты оба колеса и, конечно, в том случае, когда редуктор снят и из его картера извлечена коробка дифференциала с ведомой шестерней.

«Перебор роликов» — это нарушение геометрии дорожек качения и роликов подшипника, признак того, что если редуктор еще не «загудел», то это вот-вот случится. В последнем случае дело может усугубиться появлением волн на зубьях шестерен. Тогда гудение перейдет в вой — и дефект (волны на зубьях) уже не устранить.

Если, вращая ведущую шестерню, вы замечаете нарастание и ослабление момента сопротивления только в одном месте по углу поворота, это значит, что на наружных дорожках подшипника (или подшипников) начался питтинг — появились «язвочки». Здесь также необходима разборка редуктора.

Гайка хвостовика затянута уже максимальным моментом (26 кгсм), а преднатяга в подшипниках все нет. Более того, может быть и осевой зазор. Дело в том, что «дозирует» преднатяг подшипников их распорная втулка.

По мере износа подшипников втулка может оказаться слишком длинной, при этом «осадить» ее, затягивая гайку моментом более 26 кгсм, нельзя — она примет вид, показанный на рисунке ниже, т.е. полностью выйдет из строя. Здесь выход только один — после разборки редуктора и оценки состояния подшипников ведущей шестерни сделать втулку короче.

Распорная втулка подшипников хвостовика.

При моменте затяжки гайки менее 12 кгсм момент сопротивления резко возрастает. Это говорит чаще всего о том, что втулка свое отработала — «села» и необходима ее замена. Возможен и такой случай — обмятие и износ торцев деталей сделали всю цепь и саму втулку короче. «Удлинить» втулку можно, воспользовавшись шайбами-прокладками, установленными у торцев втулки.

Диагностика поломок редуктора моста

Неисправности редуктора проявляют себя появлением странного шума во время движения. Но сложность в том, что определить источник постороннего звука не так просто.

Чтобы точно выявить причину, стоит провести небольшую диагностику:

Разгоните авто на ровной дороге до 20-25 км/ч и продолжайте увеличивать скорость (желательно делать это как можно плавней).

При этом прислушивайтесь к лишним звукам и фиксируйте, при какой скорости они появляются и пропадают.

Разогнавшись до нужной скорости, отпускайте газ и постепенно гасите скорость мотором. Снова прислушивайтесь к моменту, когда шум становится больше или пропадает вовсе.

Чаще всего посторонний звук в редукторе должен появляться и пропадать при одинаковой скорости;

Разгоните авто до 90-100 км/час, и переводите ручку КПП в нейтральную позицию.

Теперь выключайте зажигание и катитесь на авто (машина должна остановиться сама).

Уделяйте внимание шумам во время снижения скорости. Если при таком испытании появлялся подозрительный звук, то он исходил явно не от шестеренок главной передачи

В случае, когда при первом испытании посторонний шум был, а во втором нет, то проблема именно в редукторе или подшипника ведущей шестеренки;

Остановите авто и постепенно повышайте обороты. Если появляются шумы, похожие на те, чтобы были в первой проверке, то проблема не в редукторе.

При наличии посторонних звуков только при первом эксперименте, и их отсутствии во втором и третьем можно смело «грешить» на редуктор.

Сальник полуоси ВАЗ 2107 номер

Уважаемые посетители сайта “Автомобили”! Будем вам очень благодарны за комментарии к видео ролику “Сальник полуоси ВАЗ 2107 номер”, для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

tormoza nado bylo pomyt benzinom i kistockoi :

Подобных видео очень много, они неинтересные. Видео от Олега смотрю, очень интересно и появился интерес самому ремонтировать машину:

а сальник он один или с двух сторон?

Видно что не в первый раз меняешь сальник… но блин, разве трудно было обстучать брызговики и сбить снег с арки? Не приятно же сидеть в этой растаявшей луже говна и копаться в грязи… Сальник лучше забивать на посадочное место трубой одного диаметра с ним, иначе может не равномерно прижаться. Не знаю кто как, но я посадочное седло вытираю насухо и смазываю герметиком.

С этим кол-вом масла это колесо не будет тормозить всю зиму и всю весну. При экстренном торможении на зимнем покрытии без выжатого сцепления ввиду нетормозящего одного колеса может через дифференциал так раскрутить что не успеешь среагировать как развернет на 180 градусов а там как повезет.

очень полезное видео, все доступно и четко объяснил и показал

Я открутил эти 4 болта, но у меня не снимается полуось

прикипели тормозные барабаны как снять подскажите?

Не похоже на масло. Похоже на тормозуху. У меня кстати трескался сальник, и все было в масле. Так с маслом тормозит, да еще как. Колодки прилипают. Колесо блокировалось, от малейшего притормаживания, хотя все масло хорошенько вытер тряпкой и с колодок, и с барабана. Пришлось снова разбирать и промывать. Мыл ацетоном под руку попался.

Привет, а можешь показать как заменить передний сальник на третьем двигателе?

А нельзя было кашу удалить с подкрылка… все течет прямо на руки и на колодки.. я так ни когда не делаю… чтобы в грязи ковыряться…

а резиночка все таки нужна, типа уплотнитель перед тем как полуось вставлять обратно

Говорят что перед тем как вынуть полуось, надо метки выставить, что бы потом одеть именно как было, а не то вибрация будет. Есть мнения???

спасибо

Отличное видео, вот только под конец при затяжке болтов колесных… тянем до упора я уже две полуоси так поменял вроде не силен, но резьба срывается прям на раз А уж сколько болтов сорвал за 10 лет так вообще не сосчитать… Уже давно бы себе дино ключ купил Так что тяните аккуратненько

после замены все равно продолжает течь масло, запрессовали все ровно аккуратно, предположение что есть ризка в полости куда запрессовывали сальник . Как решить эту проблему? может кто знает

bit nado rovnomerno, inache budet tech , kak na video

почему не отмыл там всё от масла а поставил барабан

Красава мужик. Пойду пробовать самостоятельно. В сервисе 1000 хотят за работу :

пробуй киянкой забивать , это лучше и проще , по верх наставленной киянки можно и молотком ударить. проверено

Назначение редуктора заднего моста

Редуктор заднего моста

Напрямую подать крутящий момент с двигателя на ведущие колёса нельзя: они будут вращаться слишком быстро и управлять машиной будет невозможно. Необходимо какое-то промежуточное звено между двигателем и колёсами.

Таким промежуточным звеном и является редуктор заднего моста.

Его задача — получить крутящий момент с двигателя и подать на ведущие колёса, предварительно распределив его в зависимости от расстояния, проходимого колёсами.

Сальник может состариться, порваться или же быть некачественным с самого начала, что неизбежно скажется на сроке его службы.

Кроме того, герметичность редуктора может быть нарушена из-за неправильного монтажа, в результате чего сальники сдавливаются слишком сильно. Определить неисправность можно по следующим признакам:

• На заднем мосту, в районе редуктора, появились небольшие капли масла.
• После выезда со стоянки на асфальте остаётся масляное пятно.
• На хвостовике редуктора появился небольшой радиальный люфт. Определить его просто: достаточно лишь подвигать хвостовик руками вверх и вниз. Как правило, такой люфт свидетельствует не только о порвавшихся сальниках, но и об износившихся подшипниках.Именно на нём можно обнаружить люфт

1. Новый сальник редуктора заднего моста.
2. Комплект накидных ключей.
3. Динамометр.
4. Динамометрический ключ.
5. Капроновая нить длиной 50 см.
6. 2 длинных болта на 10.
7. Плоскогубцы.
8. Молоток.
9. Обрезок трубы диаметром 4 см и длиной 10 см.
10. Ёмкость для слива масла.

1. Автомобиль устанавливается над смотровой ямой. На заднем мосту откручивается пробка, масло с редуктора сливается в ранее подготовленную ёмкость. Цилиндрический фланец редуктора обматывается капроновой нитью, которая затем прикрепляется к динамометру. Динамометр тянется вниз до тех пор, пока фланец не начнёт вращение. Значение, которое наблюдается на динамометре в момент начала вращения, запоминается или записывается.

   Это усилие измеряется с помощью динамометра

2. В отверстия фланца вставляется пара болтов на 10. Это делается для того, чтобы избежать проворачивания фланца. После фиксации фланца с помощью ключа на 27 откручивается центральная гайка.

   Для этой операции удобно использовать накидной ключ на 27

3. После этого фланец снимается, открывается доступ к сальнику.

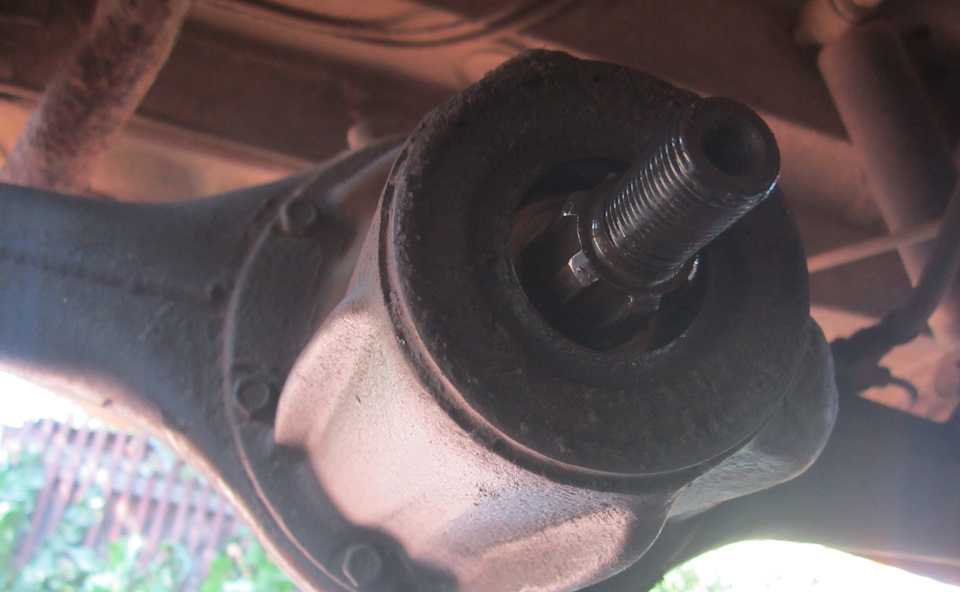

   Фланец с хвостовика снят

4. Старый сальник извлекается с помощью плоскогубцев.
5. На его место помещается новый сальник. Для более плотной посадки он вбивается в гнездо с помощью обрезка трубы, которая используется в качестве оправки.

   Для этой операции потребуется трубка и молоток

6. Фланец устанавливается на место, главная гайка наживляется, после чего аккуратно затягивается динамометрическим ключом.

   Фланец затягивается динамометрическим ключом

Важные нюансы

• Выше упоминалось о показаниях динамометра, и это не случайно. Затяжка фланца — процесс очень ответственный, и производится она только с помощью динамометрического ключа. Это позволяет избежать излишнего сдавливания сальника, которое ведёт к нарушению герметичности всего редуктора. Делается это так: если при первом измерении усилие на динамометре составляло 2.8 – 3 кг, то усилие на динамометрическом ключе при затягивании не должно превышать 6.3 кг. Если на динамометре было 4.3 кг, то на ключе при затягивании должно быть не более 9 кг и т. д. Если динамометр показал 2,7 кг, а ключ при затягивании показывает 9 кг и более, значит, регулировочная втулка редуктора полностью изношена и нуждается в срочной замене.
• После снятия фланец следует тщательно осмотреть на предмет сильных потёртостей и трещин. Если таковые имеются, фланец необходимо заменить. Если этого не сделать, новый сальник очень быстро придёт в негодность.
• Перед тем как вбивать сальник трубкой, его рекомендуется смазать литолом. Это существенно облегчает посадку нового сальника на штатное место.
• Нанося удары молотком по трубе, не нужно слишком усердствовать: при сильном ударе труба легко перерубает сальник.

А вот затянуть фланец так, чтобы он не раздавил новый сальник — задача более сложная. Именно поэтому автовладельцу необходим динамометр и специальный ключ, без показаний которых вскрывать редуктор заднего моста категорически не рекомендуется.

Как производится замена сальника редуктора заднего моста ВАЗ-2107

Порой даже найти сальник необходимого размера для ВАЗ-2107 сложно, тогда для замены следует взять обычную манжету от схожего двигателя. Например, если новый сальник больше по величине, чем старый, надеть его не удастся, поэтому лучше купить меньший образец.

Следите за тем, чтобы на сальнике присутствовал косой формат нарезки, также необходимо наличие пыльника. Традиционного нового сальника хватает на 40 000 – 50 000 км пробега. Пыльник не позволяет грязи и влажности попасть внутрь детали, что особенно ценно на российских трассах. Боковая нарезка, отыгрывая роль насоса, не дает маслу вытечь и забрасывает раствор обратно в картер.

Самостоятельная замена сальника редуктора ваз 2106

Манжета редуктора заднего моста (сальник)

Для того чтобы автомобиль служил долго и не подвёл вас в самый неподходящий момент, не стоит ждать, когда он выйдет из строя. Время от времени нужно проводить визуальный осмотр, который сразу выявит наличие течи любых жидкостей, в том числе и масла.В данной статье мы расскажем о неполадках, приводящих к протечке масла в редукторе заднего моста ВАЗ-2106 и способе их устранения своими руками.

Выявление причины протечки масла

Осмотр заднего моста,на предмет определения его технического состояния, производится при установке автомобиля на подъёмник, эстакаду или смотровую яму. Для устранения течи нужно, прежде всего, установить её причину.Иногда достаточно всего лишь лучше затянуть болты крепления или заменить шайбы под их головками на более мягкие варианты (например, медные). Вместо шайбы, на резьбовом соединении можно использовать герметик в виде геля или нити.

Герметики для резьбовых соединений

Причиной течи масла могут быть и недостаточно затянутые пробки наливного и сливного отверстия

Если с пробками всё в порядке, первое, на что нужно обратить внимание – это узел  соединения редуктора с картером.Если герметичность соединения нарушена, из-под фланца редуктора будет сочиться масло.Скорее всего, потребуется замена сальника редуктора заднего моста: ВАЗ-2106 в этом плане не отличается от других моделей ВАЗ, называемых «классикой». Как это сделать, мы расскажем чуть позже

Редуктор заднего моста ВАЗ 2106

Если манжета на редукторе масло не пропускает, следующей причиной может быть сальник полуоси. Вообще, любой протекающий сальник подлежит замене, никакой другой ремонт здесь не поможет.Тем более что низкая цена этой детали позволяет сделать это без проблем.Есть ещё одно место, где наиболее часто может случиться протечка – это сапун. Он расположен в верхней части картера, справа.При наличии свежих капель масла, сапун нужно очистить и проверить, насколько свободно двигается его крышка. Если с ней все в порядке, дело опять же в резиновой манжете, которую придётся менять.Какова бы ни была причина протечки, она способствует понижению уровня масла, который после устранения неполадок необходимо проверить и восстановить. Стоит заметить, что повышенный уровень масла тоже может быть причиной его вытекания.

Меняем манжету редуктора

Итак, вы пришли к выводу, что необходима замена сальника заднего редуктора на ВАЗ 2106. Чтобы приступить к работе, нужен инструмент и небольшая пошаговая инструкция.Вам понадобятся:

• отвёртка;
• рожковые ключи на 13 и на 24;
• монтировка;
• штангенциркуль;
• динамометрический ключ с динамометром;
• прочный шнур.

Необходимый набор инструментов для замены манжеты

 Итак:

• Сначала, отвернув пробку сливного отверстия и подставив любую ёмкость, нужно будет слить масло из картера. После процедуры не забудьте завернуть обратно пробку.
• Чтобы вынуть две полуоси, придётся снять задние колёса. Затем, зафиксировав монтировкой карданный вал, отвинчиваете четыре болта и освобождаете его от фланца шестерни, а отвёрткой отсоединяете передачу.

Снятие полуоси и кардана

Следующим действием будет проверка момента сопротивления. На фланец ведущей шестерни в несколько оборотов наматываете шнур. Постепенно сматывая его, проверяете динамометром значение и запоминаете, или записываете его.

Проверка момента сопротивления и снятие гайки фланца шестерни

https://youtube.com/watch?v=_MHYhEGwT84

Далее нужно снять фланец ведущей шестерни. Отвернуть гайку его крепления не так-то просто, нужен специальный ключ.Его вполне можно изготовить самостоятельно,взяв небольшой обрезок трубы, и два болта с гайками. На фото выше видно, как им пользоваться в данном случае.Сам ключ выглядит так:

Самодельный ключ для снятия фланца

• Нужен этот ключ для того чтобы не дать проворачиваться фланцу в момент отвинчивания гайки. Сняв плоскую шайбу и сам фланец, в горловине картера вы увидите уплотнительную манжету, которую и нужно заменить.
• Поддев отвёрткой, извлеките отработанный сальник. Перед тем, как поставить туда новый, обработайте его смазкой «Литол» снаружи и, постукивая молотком по бортику манжеты, посадите её в горловину, на глубину 2 мм от её торца.
• Замените масло в редукторе.

Установка нового сальника

Если вам не совсем понятно, как производится замена сальника редуктора на ВАЗ 2106, видео поможет до конца разобраться в этом вопросе.

Надеемся, что у вас всё получилось и теперь остаётся только смонтировать снятые детали в обратном порядке. Закручивая гайку фланца динамометрическим ключом, контролируйте момент затяжки гайки.Он должен быть в пределах 12–16 кгс/м, чуть больше, того значения момента сопротивления ведущей шестерни, которое вы записали.

Замена сальника редуктора ВАЗ-2106

Как часто вы заглядываете под свой автомобиль? Многие автолюбители вообще этого не делают, впоследствии сталкиваясь с огромными затратами. Только с помощью визуального осмотра может выявить и предупредить серьезные неисправности и устранить их. В частности, течь в области редуктора ВАЗ-2106 может свидетельствовать о необходимости замены сальника.

Назначение и особенности

Что вообще такое сальник? Это древний вариант названия резиновой манжеты. Термин появился во времена, когда для уплотнения валов с кожухами различных узлов применился обычный войлок или фетр, которые предварительно смазывался обычным жиром или, что бывало чаще, салом. Отсюда и название – «сальник».

Замена сальника редуктора заднего моста ВАЗ 2107

Любой узел автомобиля может прийти в негодность по самым разным причинам. Произойти это может и с сальниками в редукторе заднего моста ВАЗ 2107. Подавляющее большинство автолюбителей считают замену этих сальников делом чрезвычайно сложным и немедленно отправляют машину в автосервис. В этой статье мы попытаемся доказать читателю, что поменять такой сальник можно и своими руками.

Назначение редуктора заднего моста

Редуктор заднего моста

Напрямую подать крутящий момент с двигателя на ведущие колёса нельзя: они будут вращаться слишком быстро и управлять машиной будет невозможно. Необходимо какое-то промежуточное звено между двигателем и колёсами. Таким промежуточным звеном и является редуктор заднего моста. Его задача — получить крутящий момент с двигателя и подать на ведущие колёса, предварительно распределив его в зависимости от расстояния, проходимого колёсами.

Причины замены сальника и симптомы неисправности

Сальники в редукторе меняют по одной причине: они начинают подтекать. Сальник может состариться, порваться или же быть некачественным с самого начала, что неизбежно скажется на сроке его службы. Кроме того, герметичность редуктора может быть нарушена из-за неправильного монтажа, в результате чего сальники сдавливаются слишком сильно. Определить неисправность можно по следующим признакам:

• На заднем мосту, в районе редуктора, появились небольшие капли масла.
• После выезда со стоянки на асфальте остаётся масляное пятно.
• На хвостовике редуктора появился небольшой радиальный люфт. Определить его просто: достаточно лишь подвигать хвостовик руками вверх и вниз. Как правило, такой люфт свидетельствует не только о порвавшихся сальниках, но и об износившихся подшипниках.

Именно на нём можно обнаружить люфт

Необходимые инструменты и расходные материалы

1. Новый сальник редуктора заднего моста.
2. Комплект накидных ключей.
3. Динамометр.
4. Динамометрический ключ.
5. Капроновая нить длиной 50 см.
6. 2 длинных болта на 10.
7. Плоскогубцы.
8. Молоток.
9. Обрезок трубы диаметром 4 см и длиной 10 см.
10. Ёмкость для слива масла.

Последовательность действий при замене

1. Автомобиль устанавливается над смотровой ямой. На заднем мосту откручивается пробка, масло с редуктора сливается в ранее подготовленную ёмкость. Цилиндрический фланец редуктора обматывается капроновой нитью, которая затем прикрепляется к динамометру. Динамометр тянется вниз до тех пор, пока фланец не начнёт вращение. Значение, которое наблюдается на динамометре в момент начала вращения, запоминается или записывается.

Это усилие измеряется с помощью динамометра

Для этой операции удобно использовать накидной ключ на 27

Фланец с хвостовика снят

Для этой операции потребуется трубка и молоток

Фланец затягивается динамометрическим ключом

Видео: Как проводить работы на ВАЗ 2107

Важные нюансы

• Выше упоминалось о показаниях динамометра, и это не случайно. Затяжка фланца — процесс очень ответственный, и производится она только с помощью динамометрического ключа. Это позволяет избежать излишнего сдавливания сальника, которое ведёт к нарушению герметичности всего редуктора. Делается это так: если при первом измерении усилие на динамометре составляло 2.8 – 3 кг, то усилие на динамометрическом ключе при затягивании не должно превышать 6.3 кг. Если на динамометре было 4.3 кг, то на ключе при затягивании должно быть не более 9 кг и т. д. Если динамометр показал 2,7 кг, а ключ при затягивании показывает 9 кг и более, значит, регулировочная втулка редуктора полностью изношена и нуждается в срочной замене.
• После снятия фланец следует тщательно осмотреть на предмет сильных потёртостей и трещин. Если таковые имеются, фланец необходимо заменить. Если этого не сделать, новый сальник очень быстро придёт в негодность.
• Перед тем как вбивать сальник трубкой, его рекомендуется смазать литолом. Это существенно облегчает посадку нового сальника на штатное место.
• Нанося удары молотком по трубе, не нужно слишком усердствовать: при сильном ударе труба легко перерубает сальник.

Как видим, сама по себе замена сальника отнимает не слишком много сил, да и добраться до него не так трудно: достаточно поставить машину на смотровую яму с хорошим освещением. А вот затянуть фланец так, чтобы он не раздавил новый сальник — задача более сложная. Именно поэтому автовладельцу необходим динамометр и специальный ключ, без показаний которых вскрывать редуктор заднего моста категорически не рекомендуется.
