Электросхема газель 3302 и бизнес 4216 с двигателем 402, 405 и 406 инжектор и карбюратор

Различные схемы в зависимости от двигателя

Самыми первыми на «Газель» стали устанавливаться карбюраторные двигатели ЗМЗ 402. Для работы системы зажигания ДВС была необходима подача питания на катушку зажигания, трамблер и коммутатор. Следующим в серию пошел двигатель ЗМЗ 406 также в карбюраторном исполнении.

Позднее «Газели» стали комплектоваться инжекторным двигателем ЗМЗ 405, у которого вместо карбюратора была система распределенного впрыска.

Так выглядит двигатель ЗМЗ 405 Электропроводка двигателя на этом моторе уже совсем другая – блок управления стал общим и на систему зажигания, и на распределенный впрыск. Новые автомобили «Газель некст» имеют свою электрическую схему, и она разная в зависимости от типа устанавливаемого ДВС: Cummins или УМЗ-А274. Новым мотором объемом 2,7 л «Газель некст» стала комплектоваться с конца 2014 года.

Замена проводки

Поэтому, при интеграции новой проводки лишь изменяется схема подключения в соединительных клеммах, а для совмещения следует пользоваться схемой электропроводки нового силового агрегата.

Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
соединяются с помощью клемм электронные компоненты и контрольные приборы;
проверяется с помощью тестеров вольтаж и правильность подключения.

После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля

Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская схема электропроводки Газели позволит избежать ошибок

Что делать, если цена топлива, а с нею и ваши расходы на него перестают вписываться в бюджет грузоперевозок? Конечно же, переходить на газ, если у вас не карбюратор под капотом, посоветуют многие, и отчасти будут правы. Ведь хорошо знакомая многим Газель с 406-м двигателем потребует помимо самого ГБО еще и массы доработок, что недешево. Но выход есть и о нем пойдет речь в данной публикации. Перейти на газ? Можно, хотя и сложно

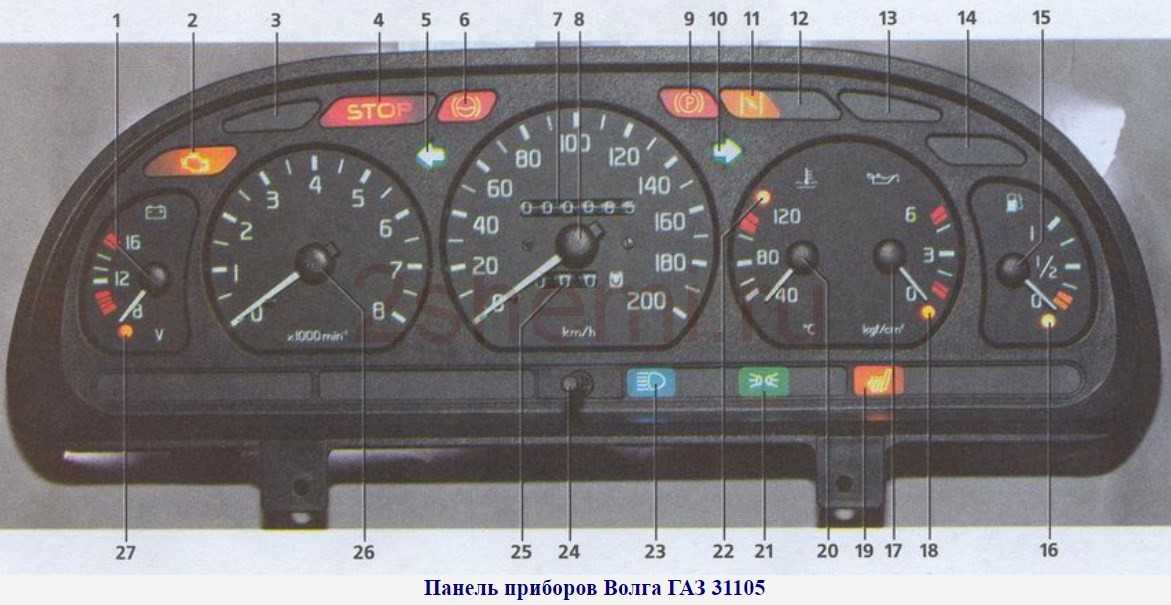

Назначение элементов на приборном щитке ГАЗ

1 — вольтметр указывает напряжение в бортовой сети автомобиля ГАЗ;
2 — контрольная лампа системы управления двигателем;
3 — резерв (или контрольная лампа неисправности абс на автомобиле Волга ГАЗ, оборудованном антиблокировочной системой тормозов);
4 — световое табло «STOP». Загорается одновременно с одной из контрольных ламп неисправностей, если дальнейшее движение с этой неисправностью запрещено;
5 — контрольная лампа включения левого указателя поворота. Лампа загорается одновременно с указателями левого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой;
6 — контрольная лампа аварийного падения уровня тормозной жидкости. Лампа горит при падении уровня жидкости (ниже минимально допустимого) в бачке главного тормозного цилиндра. По мере износа накладок тормозных колодок необходимо доливать тормозную
жидкость;
7 — одометр (счетчик суммарного пробега);
8 — спидометр указывает скорость авто;
9 — контрольная лампа включения стояночного тормоза. Лампа горит при поднятом рычаге стояночного тормоза и включенном зажигании. 10 — контрольная лампа включения правого указателя поворота. Лампа загорается одновременно с указателями правого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой;
11 — резерв;
12— контрольная лампа не пристегнутых ремней безопасности (устанавливается на часть автомобилей Волга ГАЗ 31105);
13 или 18 — контрольная лампа аварийного падения давления масла в системе смазки двигателя. Загореться лампа должна при включении зажигания и погаснуть после пуска двигателя. Если лампа продолжает гореть после того, как двигатель начал работать, или включается во время работы двигателя, следует немедленно его остановить и проверить уровень масла. Уровень в норме — двигатель неисправен. Для автомобиля с большим пробегом допускается загорание лампы при работе прогретого двигателя на холостом ходу;
14 — резерв (для установки дополнительных контрольных ламп);
15 — указатель уровня топлива. Прибор показывает приблизительное количество топлива в баке. На шкале нанесены деления 0 — пустой бак; 1/2 — половина бака; 1 — полный бак:
16 — контрольная лампа резерва топлива. Лампа включается при остатке топлива в баке менее 8 литров; 17 — указатель давления масла в системе смазки двигателя позволяет оценивать техническое состояние двигателя;
19 — контрольная лампа включения подогрева сидений (для автомобилей ГАЗ 31105 с подогревом сидений);
20 — указатель температуры охлаждающей жидкости позволяет контролировать температурный режим двигателя;
21 — контрольная лампа включения наружного освещения (габаритного света);
22 — контрольная лампа перегрева охлаждающей жидкости включается при повышении температуры охлаждающей жидкости выше допустимого значения;
23 — контрольная лампа включения дальнего света фар. Лампа включается при включении дальнего света фар;
24 — кнопка установки счетчика суточного пробега на ноль. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку;
25 — счетчик суточного пробега автомобиля. Для обнуления показаний счетчика необходимо нажать кнопку установки на ноль (поз. 24);
26 — тахометр. Прибор показывает частоту вращения коленчатого вала двигателя;
27 — контрольная лампа разряда аккумуляторной батареи. Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Горение лампы при работающем двигателе может свидетельствовать о неисправности генератора или его цепей.

Двигатель ЗМЗ-409

Также отдельного внимания заслуживает двигатель ЗМЗ-409 «Газель». Нужно отметить, что данный ДВС разработан для легковых и грузопассажирских машин марки УАЗ. Однако его можно встретить на некоторых «Газелях». Выпуск был начат в 1996 году.

ЗМЗ-409 — 4-цилиндровый двигатель с объемом 2,693 литра и мощностью 94,1 кВт. Современная вариация ДВС соответствуют требованиям Евро-4. Расход топлива достигает 12 литров. При этом у ЗМЗ-409 блок цилиндров одинаковый с моделью ЗМЗ-405. Среди модификаций нужно выделить:

ЗМЗ-409.10 — отвечает нормам Евро-2 и имеет мощность 142,8 л.с.
ЗМЗ-4091 — выпускается в 2007 года, соответствует Евро-3 и имеет мощность 125 л.с.
ЗМЗ-40904 — мощность равна 142,8 л.с., крышка головки изготовлена из пластика, на раме есть форсунки двухпоточного распыления, присутствует датчик абсолютного давления.
ЗМЗ-40905 — аналогичен предыдущему, однако соответствуют Евро-4.

Возможные неполадки проводки и методы их устранения

Какие неисправности наиболее характерны для электрической схемы Газелей 4216, 2003, 2705 и других моделей:

Повреждение проводки. Если повреждение несерьезное, то такую проблему можно решить путем дополнительной изоляции цепи с помощью изоленты. При более значимых повреждениях весь участок цепи лучше заменить.
Выход из строя предохранительного элемента. Неисправности такого плана решаются путем замены поврежденных устройств. Ни в коем случае не используйте самодельные предохранители из куска проволоки или в виде монетки, поскольку это может привести к возгоранию. Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина.
Плохой контакт оборудования с электросетью. В таком случае нужно произвести диагностику, подробная инструкция представлена выше. Если плохой контакт обусловлен окислением, то разъем достаточно будет зачистить, но если имеет место перегорание контактов, то их, вероятнее всего, придется менять. При этом учтите, что нужно определить причину, по которой контакт перегорел.
Неполадки в работе системы зажигания. К примеру, это может быть повреждение корпуса распределителя, плохой контакт высоковольтных проводов с трамблером и свечами зажигания. Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Такая неполадка приведет к нестабильной работе силового агрегата в целом, решить ее можно путем замены проводов.
Выход из строя или некорректная работа генератора. Этот узел, как известно, предназначен для питания всего электрооборудования авто. Состоит он из множества компонентов, чаще всего изнашиваются щетки, перегорают обмотки, выходит из строя реле напряжения. Также нужно следить за натяжением ремня генератора — он не должен быть перетянут или не дотянут. Повреждения ремня также не допускаются — при их наличии нужно задуматься о скорой замене.

Схема электропроводки Газель 406: особенности устройства

Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, сталкиваются с необходимостью замены электрической проводки в автомобиле, поскольку существуют серьезные различия в электрической схеме.

Однако, не всегда полная замена оправдана, поскольку ремонт не затрагивает другие электрические устройства кроме системы зажигания и впрыска топлива.

Соответственно, что собираясь заменить двигатель на Газели, владельцы отдают предпочтение более современному инжекторному мотору, например ЗМЗ-4061 или ЗМЗ-4063.

Как правило, капитального ремонта требуют автомобили Газель, выпущенные до 2001 года, и имевшие карбюраторные версии силовых агрегатов.

Тогда часто устанавливался 402 мотор, а схема проводки Газель на мотор 406, который появился в производственной программе автозавода в 1998 году, имела свои конструктивные особенности, не совместимые с разными типами двигателей.

Технические отличия

Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.

Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:

Другая форма соединительных колодок;
Иная схема подключения приборов;
Другой вольтаж.

Система питания

Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:

Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
Работа форсунок регулируется с помощью соединительной проводки.

Система охлаждения

Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:

Устанавливается электровентилятор на радиатор охлаждения;
Осуществляется замена жгута проводки моторного отсека.

Система управления впрыском топлива

Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.

Замена проводки

Совет: замена работоспособных контрольных приборов на панели из-за новых разъемов неоправданная.

Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
соединяются с помощью клемм электронные компоненты и контрольные приборы;
проверяется с помощью тестеров вольтаж и правильность подключения.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля

Схема электропроводки Газель 406: перенастраиваем машину на газ, используя детали Волги

Перейти на газ? Можно, хотя и сложно

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.

Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2.

Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:

Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;
Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;

На фото – схема электрооборудования бензиновой версии ЗМЗ 406

Обратите внимание! Проводка Газель 406 доступна и на разборках. Но гарантировать ее работоспособность и безотказность нельзя

Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
Электробензонасос вместе с фильтром тонкой очистки топлива;
Датчик массового расхода воздуха с соединительными патрубками;
Корпус воздушного фильтра вместе с кронштейном;
Электрический вентилятор (но не обязательно).

Оригинальное решение

А что если не бегать по магазинам и не тратить время и средства, а приобрести автомобиль-донор под разборку? Например, Волгу 3102 выпуска 1999-2004 годов. Довольно ухоженные авто гаражного хранения нам не нужны из-за высокой цены, лучше ориентироваться на бюджет переделки, подбирая доступные варианты.

Донорский автомобиль еще можно купить у первых владельцев по сходной цене

Важно! Поскольку нас интересует электрическая часть, то вполне допустимо приобрести авто с дефектами. И хотя мы не все возьмем, модернизируя Газель 406 – электропроводка с Волги должна быть идеальной

Уделите ее осмотру максимум внимания.

Реальный случай

Недолгие поиски оказались удачными – в нашем распоряжении оказался хороший автомобиль 2002 года. Цена вопроса – 12500 рублей. А поскольку вся Волга 3102 нам не нужна, а лишь ее инжекторная электропроводка — Газель 406 ведь на бензине, то машина-донор была подвергнута разборке и распродаже.

Справочно: Волговские двигатели используются многими отечественными автопроизводителями. См. нашу статью — электропроводка УАЗ 462 .

За короткий срок удалось реализовать:

Фары за 580 рублей;
Передний и задний бамперы за 700 рублей;
Выручили от сдачи в в чермет самой машины порядка 3600.

В то же время себе оставили все требуемые для переделки запчасти, и узлы:

собственно сам мотор;
коробку передач;
понравились сиденья,
электростеклоподъемники передних дверей;
стеклоочистители и мотор печки;
всевозможные мелочи, типа винтиков, хомутиков, патрубков и шлангов.

И, конечно же, волговская схема проводки — Газель на мотор 406 она подойдет с небольшими переделками разъемов подключения.

При прокладке волговской проводки можно руководствоваться данной схемой

Переделка

При детальном рассмотрении ситуации — не так уж все и сложно.

Отличия проводки Газели и купленной Волги лишь в:

разъемах подключения к проводке Газели;
длине проводов от блока управления к датчикам;
местом выхода жгута проводки к колодке диагностике;
цепи бензонасоса;
отличается и схема проводки на Газель 406 по обмотке возбуждения генератора и его питания от АКБ.

Но все решаемо путем замены и надежной изоляции контактных разъемов. Видео в этой статье позволит визуально увидеть некоторые нюансы работы по установке газового оборудования.

https://youtube.com/watch?v=o5-VmpITkQk

Вот таким оригинальным способом можно заполучить не только рабочие детали, требуемые для переделки авто на газ, но и удешевить работу путем продажи ненужных деталей и узлов.

Неисправности в электросхеме «Газель»

Во время эксплуатации автомобиля могут периодически возникать различные неисправности. Причины неполадок могут быть следующими:

Происходит естественное старение проводов. Электропроводка, как и все другие детали автомобиля, через определенное время нуждается в замене;
Периодически происходящая перегрузка (короткое замыкание) приводит к оплавлению изоляции, и провода со временем начинают замыкать между собой;
Пропадает масса (общая или на определенном жгуте). Если плохая общая масса, то может плохо крутить стартер при запуске двигателя.
Схема устройства стартера Газели При пропадании массы на любом из жгутов перестает нормально работать любое электрооборудование. Например, если нет массы на задние фонари, то вместо сигнала поворота будут перемигиваться все лампочки на заднем фонаре (типа «гирлянда»);
Окисление клемм на аккумуляторе. Также может плохо крутить стартер, а может и вовсе не запускаться. Что характерно – при попытке запустить ДВС тут же гаснут все лампочки на панели приборов;
Подгорели токопроводящие дорожки или посадочные места в блоке предохранителей. Ремонтировать блок не всегда целесообразно, лучше заменить на новую деталь. Чтобы избежать ненужных проблем с электропроводкой, категорически не рекомендуется устанавливать «жучки» вместо предохранителей.

Может выходить из строя электронная система управления двигателем. Многие неисправности на ГАЗ 3302 и ГАЗ 2705 владельцы машин могут устранить самостоятельно. Несложно разобраться с предохранителями, с освещением, с отсутствием зарядки. А вот электронику двигателя лучше доверить специалистам – без диагностического оборудования находить причины неполадок в системе управления ДВС сложно.

7.2. Генератор

7.2.1. Особенности конструкции

1 – аккумуляторная батарея;2 – генератор;3 – монтажный блок;4 – выключатель зажигания;5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов «Минус» аккумуляторной батареи всегда должен соединяться с «массой», а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они выйдут из строя.Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на выводе«В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением вывода «В+» генератора с «массой». При этом через вентили протекает значительный ток, и они выходят из строя. Проверять генератор можно только с помощью амперметра и вольтметра.Вентили генератора не допускается проверять напряжением более 12 В или мегомметром, так как он имеет слишком высокое для вентилей напряжение и они при проверке будут пробиты (произойдет короткое замыкание).Запрещается проверка электропроводки автомобиля мегомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора.Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от вентилей выводами фазных обмоток.При электросварке узлов и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора и аккумуляторной батареи. Генератор типа 94.3701 – переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода). На части автомобилей может быть установлен генератор ААК–5102 производства Словении. Этот генератор по своим характеристикам и установочным размерам взаимозаменяем с генератором 94.3701, но имеет некоторые отличия в устройстве узлов и деталей. В данной главе описывается генератор 94.3701.

Статор и крышки 10

и11 (рис.Генератор 94.3701) стянуты четырьмя винтами. Вал ротора 19 вращается в подшипниках20 и25 , которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца27 .

Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком, прикрепленным к крышке 10

. Электронный регулятор8 напряжения объединен в один блок со щеткодержателем и крепится также к крышке10 .

Схема соединений генератора показана на рис. Схема соединений системы генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 5

, расположенную в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя – гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в полнакала говорит о неисправностях.

После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях семейства ВАЗ–2110 не используется.

Техническая характеристика генератора типа 94.3701

Как определить неисправность?

При появлении неисправностей в работе оборудования в первую очередь нужно проверить целостность предохранительных устройств. Если в схеме проводки происходит замыкание или скачок напряжения, предохранительные элементы первые выходят из строя, защищая основные устройства и электрооборудование, подключенное к определенной цепи. Так как визуальная проверка далеко не всегда эффективна, поиск неполадки следует осуществлять при помощи тестера — мультиметра.

Процедура диагностики заключается в извлечении предохранителей из посадочных мест и дальнейшей проверке гнезд. Если вы выявили вышедший из строя предохранитель, то это не значит, что проверку можно завершать, поскольку замыкание может произойти одновременной в нескольких цепях (автор видео — Denis Legostaev).

Если в проводке авто с карбюраторным или инжекторным двигателем произошло короткое замыкание, то нужно заняться диагностикой состояния цепей. Разумеется, если все предохранители оказались целыми. Перед диагностикой следует отключить массу, непосредственно для проверки понадобится тестер или контрольная лампочка. При использовании лампы один из ее контактов следует подключить к цоколю, а другой — к центральному контакту.

Сама проверка происходит так:

сначала ключ в замке зажигания следует выставить в положение I;
затем к контактам в гнездах предохранителей нужно по очередь подключить щупы тестера или лампы;
в том случае, если лампа не горит, это свидетельствует о том, что на проверяемом участке цепи нет замыканий, если же она загорается, то замыкание было обнаружено.

Еще один немаловажный момент — это диагностика целостности электроцепей. В данном случае принцип поиска довольно простой — для диагностики вам потребуется тот же тестер (подойдет вольтметр или омметр) либо лампа с проводами. Вам необходимо будет подсоединить один из контактов пробника к кузову транспортного средства, а вторым контактом произвести замер питания в соединительных местах между собой и оборудованием.

Лучше всего начинать с середины электроцепи и сначала проверять легкодоступные места. Кроме того, для диагностики обрыва следует понимать, что чаще всего повреждение цепи происходит в местах сгиба проводки. Причем как показывает практика, в жгутах провода очень редко повреждаются.

Еще одна поломка в электроцепи — это плохой контакт в местах соединений, поиск такой неисправности лучше всего осуществлять с использованием тестера — вольтметра.

Есть два метода диагностики:

Один щуп тестера следует подключить к кузову автомобиля, а второй к выводу соединения, измерение напряжения осуществляется в двух сторон. Учтите, что при этом падение напряжения должно составить не больше 0.5 вольт.
Следующий метод — подключите один проводок с контактом на одном конце штекера, а второй — к контакту на другой стороне данного штекера. В том случае, если тестер покажет более 0.5 вольт, это говорит о том, что контакты на штекере следует прочистить (автор видео — канал МЗС TV).

Снятие и установка генератора на автомобиле Волга ГАЗ 31105

Инструменты:

гаечный ключ рожковый 10 мм
гаечный ключ рожковый 12 мм
вороток под торцевую насадку 3/4″
насадка на вороток 12 мм
насадка на вороток 13 мм
насадка на вороток 14 мм

1. Прежде чем снять генератор с автомобиля Волга ГАЗ 31105, отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Отсоединяем от датчика массового расхода воздуха колодку жгута проводов.

2. Ослабив два хомута снимаем воздухоподводящие шланги вместе с датчиком массового расхода воздуха.

3. Снимаем ремень привода вспомогательных агрегатов.

4. На генераторе 2502.3771 отсоединяем две колодки проводов от выводов «D» и «W» генератора.

5. На генераторах 9422.3771 и 3212.3771 отсоединяем колодку провода от вывода «D» генератора.

Далее порядок снятия для всех генераторов одинаковый. 6. Снимаем защитный чехол с вывода «В+» генератора.

7. Ключом «на 10» отворачиваем гайку крепления.

8. Снимаем наконечник провода с вывода «В+» генератора.

9. Головкой «на 13» отворачиваем гайку болта крепления генератора к нижнему кронштейну, удерживая болт от проворачивания ключом «на 12». Вынимаем болт.

10. Головкой «на 12» ослабляем стяжной болт проушины верхнего кронштейна генератора.

11. Ключом «на 13» отворачиваем гайку болта крепления генератора к верхнему кронштейну, удерживая болт от проворачивания ключом «на 12» (при необходимости генератор можно снять вместе с кронштейном, отвернув два болта крепления кронштейна к двигателю головкой «на 14»).

12. Вынимаем болт (чтобы не потерять втулку, вынимаем ее из проушины кронштейна вместе с болтом).

13. Снимаем генератор.

Примечание:

При установке генератора на автомобиль Волга ГАЗ 31105 удобнее сначала закрепить его к верхнему кронштейну. Вставляем болт в проушины передней крышки и кронштейна генератора, наживляем на него гайку. Аналогично крепим генератор к нижнему кронштейну, затягиваем гайки болтов крепления генератора, а затем стяжной болт проушины верхнего кронштейна. Надеваем ремень привода вспомогательных агрегатов и регулируем его натяжение.
