Датчики температурного состояния двигателя волга 31105 2004-2009

Программа для диагностики ГАЗ

Для каждой модели двигателя разрабатывается специальная программа, более того, программа бывает разной в зависимости от прошивки блока управления. Например, на старых моделях автосканеров были установлены программы, которые работали только с блоком управления серии Микас 5.4, а прочитать данные с Микас 7.1 или 7.2 они не могли.

Существуют специальные программы, разработанные для стационарных компьютеров и ноутбуков. Программное обеспечение точно также устанавливается на компьютер, как и любое другое ПО. Для подключения компьютерного устройства к ЭСУД необходимо будет установить драйвера и назначить порт (COM1). В автомобиле есть специальный диагностический разъем, предназначенный для подключения ПК или сканера. Чтобы подключить ноутбук или компьютер к диагностической колодке, потребуется специальный шнур. Среди наиболее популярных программ для диагностики ГАЗ можно отметить софт:

• OpenDiag;
• Gaz diag и Автотестер (для Микас 5.3 и 5.4);
• Diagnostics Tools;
• Мотор-тестер.

В сети интернет сейчас есть множество различных программ, в том числе и бесплатных, они разрабатываются для диагностики двигателей различных моделей автомашин. У бесплатных программ несколько урезан функционал, но в целом они вполне работоспособные.

Диагностические коды ошибок Микас 5 . 4

Код	Описание неисправностей
12	Работоспособность диагностической цепи
13	Низкий уровень сигнала датчика расхода воздуха
14	Высокий уровень сигнала датчика расхода воздуха
17	Низкий уровень сигнала датчика температуры воздуха
18	Высокий уровень сигнала датчика температуры воздуха
21	Низкий уровень сигнала датчика температуры охлаждающей жидкости
22	Высокий уровень сигнала датчика температуры охлаждающей жидкости
23	Низкий уровень сигнала датчика положения дроссельной заслонки
24	Высокий уровень сигнала датчика положения дроссельной заслонки
25	Низкий уровень напряжения бортовой сети автомобиля
26	Высокий уровень напряжения бортовой сети автомобиля
31	Низкий уровень сигнала потенциометра СО
32	Высокий уровень сигнала потенциометра СО
51	Неисправность блока управления 1
52	Неисправность блока управления 2
53	Неисправность датчика угловой синхронизации
54	Неисправность датчика положения распределительного вала
61	Несанкционированный перезапуск блока управления
62	Потеря информации в ОЗУ блока управления
63	Неисправность постоянной памяти
64	Неисправность при чтении энергонезависимой памяти блока управления
65	Неисправность при записи в энергонезависимую память блока управления
131	Неисправность форсунки 1 (короткое замыкание)
132	Неисправность форсунки 1 (обрыв)
133	Неисправность форсунки 1 (короткое замыкание на землю)
134	Неисправность форсунки 2 (короткое замыкание)
135	Неисправность форсунки 2 (обрыв)
136	Неисправность форсунки 2 (короткое замыкание на землю)
137	Неисправность форсунки З (короткое замыкание)
138	Неисправность форсунки 3 (обрыв)
139	Неисправность форсунки 3 (короткое замыкание на землю)
141	Неисправность форсунки 4 (короткое замыкание)
142	Неисправность форсунки 4 (обрыв)
143	Неисправность форсунки 4 (короткое замыкание на землю)
161	Неисправность обмотки 1 РДВ (короткое замыкание)
162	Неисправность обмотки 1 РДВ (обрыв)
163	Неисправность обмотки 1 РДВ (короткое замыкание на землю)
164	Неисправность обмотки 2 РДВ (короткое замыкание)
165	Неисправность обмотки 2 РДВ (обрыв)
166	Неисправность обмотки 2 РДВ (короткое замыкание на землю)
167	Неисправность цепи реле бензонасоса (короткое замыкание)
168	Неисправность цепи реле бензонасоса (обрыв)
177	Неисправность цепи главного реле (короткое замыкание)
178	Неисправность цепи главного реле (обрыв)
181	Неисправность цепи лампы диагностики (короткое замыкание)
182	Неисправность цепи лампы диагностики (обрыв)

Работа лампы диагностики

В рабочем режиме при включении зажигания и неработающем двигателе лампа диагностики вспыхивает на время 0 , 6 сек и гаснет, если система бортовой диагностики не определила неисправностей в электрических цепях системы управления. Если лампа диагностики не гаснет после включения зажигания, или горит при работающем двигателе, то необходимо провести техническое обслуживание системы и двигателя в возможно короткий срок.

В режиме считывания кодов неисправностей лампа диагностики отображает номера неисправностей, зафиксированных и сохраненных в памяти электронного блока управления системой бортовой диагностики.

Режим отображения кодов неисправностей

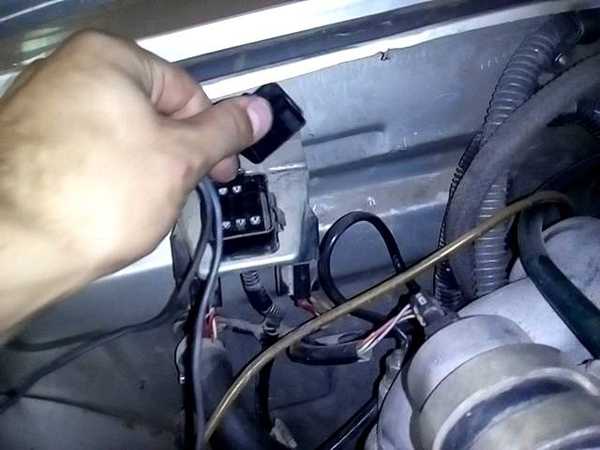

Блок управления содержит систему бортовой диагностики, позволяющую определять неисправности в работе системы и запоминать их в памяти. Коды неисправностей можно считывать из памяти в режиме отображения кодов неисправностей. Этот режим активизируется, если при включенном зажигании и остановленном двигателе замкнуть контакты 10 и 12 разъема диагностики, находящегося под капотом автомобиля (см. рис.).

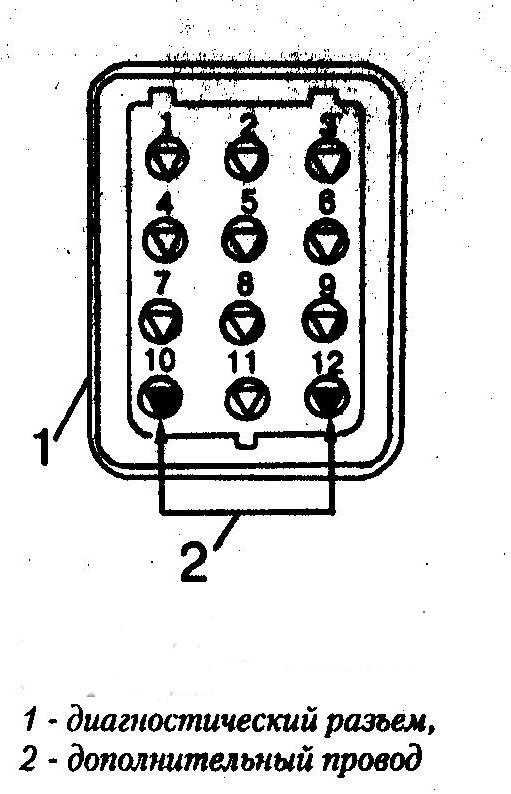

При отображении кодов неисправности при помощи ВКЛ./ВЫКЛ. лампы диагностики выводятся: признак исправности диагностической цепи (код 12 ) и коды неисправностей. Каждый код выводится три раза подряд. Режим включения лампы для каждого кода: количество включений, соответствующих первой цифре кода, – пауза; количество включений, соответствующих второй цифре кода, – пауза; количество включений, соответствующих третьей цифре кода, – длинная пауза; – повтор кода или вывод нового кода. Если в памяти нет кодов неисправностей, то продолжает выводиться код 12 .

Если код 12 отсутствует, необходимо воспользоваться описанием проведения диагностики по карте А – «Проверка диагностической цепи».

Удаление кодов неисправностей из памяти

Хранящиеся в памяти коды неисправностей можно удалить при снятии клеммы «массы» аккумулятора на время более 10 сек. Необходимо следить за тем, чтобы зажигание было выключенным во избежание повреждения электронного блока. Кроме того, в списке однократных неисправностей будет некоторое время сохраняться код 62 – ошибка ОЗУ.

Снятие и установка форсунки ЗМЗ-406

Сбрасываем давление топлива в системе питания. Выключаем зажигание и снимаем «минусовую» клемму аккумуляторной батареи.

Отсоединяем разъем регулятора добавочного воздуха.

Снимаем шланг подвода воздуха и отсоединяем трос привода дроссельной заслонки от корпуса дроссельной заслонки.

Отверткой ослабляем хомут нижнего (отводящего) шланга регулятора холостого хода.

Отверткой, ослабив хомут, снимаем шланг системы вентиляции картера.

Ослабляем хомут, снимаем шланг вакуумного усилителя тормозов.

Отверткой, ослабив хомут, снимаем шланг регулятора давления топлива

Ключом «на 13» отворачиваем гайку крепления наконечника провода «массы» к первой шпильке впускного коллектора

Аналогично отсоединяем провод от последней шпильки впускного коллектора.

Затем, отвернув ключом «на 13» остальные гайки шпилек впускного коллектора, снимаем ресивер.

Ослабив хомут, снимаем со штуцера топливной рампы подводящий шланг.

Ослабив хомут, снимаем с патрубка системы холостого хода шланг вентиляции картера.

Ослабив хомут, снимаем сливной шланг со штуцера регулятора давления топлива.

Ключом «на 10» отворачиваем два болта крепления топливной рампы к впускному трубопроводу и снимаем рампу

Поддев шилом пружинную защелку колодки, отсоединяем разъем от форсунки.

Источник

Регулировка

Напрямую расход топлива зависит от регулировки даже в том случае, если карбюратор абсолютно исправен.

Внешняя регулировка в устройстве предусмотрена только одна – это холостой ход. Как ее выполнить правильно:

• Запускаем мотор и прогреваем до горячего состояния, регулировку в дальнейшем выполняем на холостом ходу;
• Откручиваем винт количества (большой винт с пружиной) и винт качества до момента, когда двигатель наберет максимальные обороты;
• Равномерно закручивая оба винта, находим положение, когда двигатель начинает работать с минимальными перебоями;
• Винтом количества устанавливаем чуть повышенные обороты, в этот момент винтом качества добиваемся устойчивой работы мотора, но при этом нужно стараться, чтобы винт качества был откручен по минимуму (насколько это возможно);
• Отрегулировав качество, винт количества заворачиваем до получения оптимальных оборотов холостого хода (700-750 об/мин).

Если в карбюраторе или двигателе есть неисправности, влияющие на стабильность холостых оборотов, регулировать холостой ход нет смысла – необходимо сначала устранить неполадки.

Если снять крышку корпуса карбюратора, можно отрегулировать уровень бензина в поплавковой камере. Регулировка производится с помощью подгибания язычка на поплавке.

Основные неисправности

Поскольку, новый силовой агрегат был выполнен на базе старого 406-го, то проблемы и ремонт остались прежними. Так, к основным неисправностям, которые встречаются у ДВС 406, относятся: частые поломки системы охлаждения, связанные с плохим исполнением термостата, троение, плавают обороты и плохой пуск.

Рекомендуется, ГАЗ 31105 с двигателем ЗМЗ 406 ремонт выполнять в условиях автосервиса, поскольку не всегда можно определить поломку. Это связано с неисправностью, когда заводится и глохнет ЗМЗ 406. В этом случае, проблема может скрываться в свечах зажигания или электронном блоке управления двигателем.

Назначение и расшифровка аббревиатуры

Расходомеры, они же волюметры или ДМРВ (не путать с ДМРТ и ДВРМ), расшифровываются как датчики массового расхода воздуха, устанавливаются в автомобилях на дизеле или бензиновых ДВС. Место расположения данного датчика найти несложно, поскольку он контролирует подачу воздуха, то и искать его следует в соответствующей системе, а именно, после воздушного фильтра, на пути к дроссельной заслонке (ДЗ).

Место установки ДМРВ на Газель 405

Подключение устройства осуществляется к блоку управления ДВС. В тех случаях, когда ДМРВ находится в неисправном состоянии или отсутствует, грубый расчет может быть произведен исходя из положения ДЗ. Но при таком способе измерения нельзя обеспечить высокую точность, что незамедлительно приведет к перерасходу топлива. Это еще раз указывает на ключевую роль расходометра при расчете подаваемой через форсунки топливной массы.

Помимо информации с ДМРВ, блок управления также обрабатывает данные, поступающие со следующих устройств: ДРВ (датчик распределительного вала), ДД (измеритель детонации), ДЗ, датчик температуры системы охлаждения, измеритель кислотности (лямбда зонд) и т.д.

Какие бывают неисправности двигателя ЗМЗ-40522, ЗМЗ-40524 и методы их устранения

1. При появлении в работающем двигателе выделяющихся шумов и стуков следует выяснить причину их возникновения и до устранения неисправности двигатель не эксплуатировать.

В холодном двигателе после запуска возможно появление стуков гидротолкателей клапанов и гидронатяжителей.

По мере прогрева двигателя до рабочей температуры, но не более чем через 30 минут, стуки должны исчезнуть.

2. Не допускайте перегрева двигателя. При загорании сигнализатора перегрева охлаждающей жидкости следует немедленно остановить двигатель, выявить и устранить причину перегрева.

3. Не допускается эксплуатация двигателя с горящим сигнализатором аварийного давления масла.

Это приведет к задиру подшипников коленчатого вала, распределительного вала и выходу из строя газораспределительного механизма.

Загорание сигнализатора допускается при работе двигателя на минимальной частоте вращения в режиме холостого хода и при резком торможении.

4. Не допускается эксплуатация двигателя с горящей диагностической лампой.

Постоянное горение лампы говорит о наличии неисправностей в системе управления двигателем. Необходимо провести диагностику системы и устранить неисправность в возможно короткий срок.

Неисправности и ремонт

Основные неисправности 417-го ДВС, точно такие же, как и у ЗМЗ-го 402. Рассмотрим, с какими основными проблемами придётся столкнуться автолюбителям в процессе эксплуатации УМЗ-го силового агрегата:

1. Основной проблемой становится — сальниковая набивка, которая установлена вместо заднего сальника коленчатого вала. Зачастую, из-под детали начинается течь, из-за размягчения изделия.
2. Недоработанная конструкция впрыска делает неравномерный впрыск топлива, из-за этого зачастую пропадают холостые обороты, и появляется вибрация.
3. Частая регулировка клапанного механизма. Если не проводить процесс вовремя, а именно спустя 15 000 км пробега, то появляется металлический стук в моторе.
4. Вечные проблемы с термостатом и перегрев. Эту проблему моно решить двумя способами. Во-первых, установить качественное изделие импортного производства. Второй способ, вывести термостат наружу с блока и установить от ВАЗа «Классики».

Ремонт двигателя УАЗ 417 проводится по аналогии с ЗМЗ 402, поскольку это конструктивная копия. Мотор 417 достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим, основные позиции капитального ремонта УМЗ 417.

Разборка

На данном этапе разбирается ДВС полностью, а именно демонтируется головка блока, снимается поддон и все детали разбираются. Для данного типа моторов процесс дефектовка проводиться в процессе разборки. Сюда не входят только промеры блока цилиндров, опрессовка головки, а также замер коленчатого вала.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

Опрессовка ГБЦ 417 — это процесс определения наличие трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подаётся горячая вода или керосин.

Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить. Поскольку деталь сделана с алюминия, то применяется аргонная сварка.

В гаражных условиях, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

Работы по ГБЦ

Головка блока цилиндров также поддаётся переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов. С развитием современной технологии ремонта, для ЗМЗ 402 можно применить гильзовку технологией k-line. Для этого применяются бронзовые втулки размером 9 мм.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что двигателям по 20-30 лет и эта деталь уже несколько раз изнашивалась

Поэтому при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется

Детонации

Запрос вернул пустой результат. Детонация представляет собой несанкционированное возгорание топливовоздушной смеси в цилиндрах силового агрегата. Если мотор долгое время работает в таком режиме, это может привести к большим вибрациям, а также высоким нагрузкам на компоненты ДВС. В конечном итоге это способствует более ускоренному износу частей мотора, в частности, речь идет о поршнях агрегата, прокладке ГБЦ, кольцах и т.д. Моторный монтируется с правой части БЦ, сам по себе — это пьезоэлектрический регулятор.

Основными составными частями устройства считаются кварцевый пьезовый компонент, а также инерционная масса. Когда ДВС работает, многие его компоненты вибрируют. Из-за детонации в системе образуются более высокие вибрации, в результате чего в силовом агрегате резко возрастают амплитуды напряжения электрических импульсов. Сами же импульсы передаются на ЭБУ.

В соответствии с полученными сигналами от контроллера, ЭБУ осуществляется корректировку угла опережения зажигания до того момента, пока детонация не прекратится. Если ломается сам элемент или одна из электроцепей, ЭБУ сообщит об этом автовладельцу посредством светового индикатора на приборной панели.

Низкая компрессия

Троить двигатель из-за недостаточной компрессии в цилиндрах двигателя. Снижение происходит: при залегании колец на поршнях, прогорели клапана. Некоторые модели автомобилей допускают регулировку клапанов. Неправильно выставленные зазоры — причина троения инжекторного двигателя.

Если троить двигатель, не работает один или несколько цилиндров, не спешите ехать на компьютерную диагностику. Проверка сканером зафиксирует пропуск зажигания, но не укажет на причину возникновения. Не работает цилиндр — это и так очевидно. Прежде чем ехать на автосервис, проверьте свечи и провода. Они чаще всего виновны в том, что двигатель троит.

Выбираем адаптер для диагностики ГАЗ 31 105

Прежде чем выбрать и купить адаптер необходимо определиться, для каких целей он вам нужен, есть ли необходимость диагностики других автомобилей или «Волга» ваше единственное транспортное средство, какие работы вы планируете выполнять. От ответа на эти вопросы будет зависеть оправданный выбор, и вы сможете сэкономить средства на приобретение подходящего оборудования. Современный рынок предлагает самые разнообразные средства для диагностики. Это может быть достаточно примитивны прибор с раздельными соединительными проводами, или сложный диагностический комплекс с массой разъемов и возможностью прямой диагностики датчиков. Но это оборудование для тех, кто профессионально занимается ремонтом.

Почему именно этот адаптер? По нескольким причинам:

Этот адаптер очень распространенный;

Поддерживает большое количество автомобилей

Для него есть большое количество программного обеспечения, в том числе и бесплатного;

Важно и то, что этот сканер поддерживает обмен данных по К-линии, что обеспечивает полноценное согласование ЭБУ Волги и компьютера. У вас теперь есть набор оборудования для подключения ПК к системе диагностики автомобиля

Остается выбрать программное обеспечение

У вас теперь есть набор оборудования для подключения ПК к системе диагностики автомобиля. Остается выбрать программное обеспечение.

Ремонт ГРМ

Поменять привод ГРМ на двигателе не сложно, для этого необходимо слить масло, открутить поддон. Полностью его можно не снимать.  Достаточно опустить, чтобы вышли шпильки передней крышки. Поддон можно и не снимать вообще, если вам удастся открутить нижние шпильки передней крышки, но при этом остаётся опасность повреждения прокладки поддона, в принципе её потом можно аккуратно посадить на герметик. После снимаете шкив, снимаете переднюю крышку, снимаете клапанную крышку и переднюю крышку головки. Механизм привода ГРМ у нас на лицо. Если вы уже добрались до этого момента, менять необходимо все: натяжные ролики, верхний и нижний, звездочку коленвала, звездочки распредвалов, промежуточный блок звездочек, цепи, все успокоители и гидронатяжители.

Старые детали имеют равномерную выработку и если что то оставить будет возникать биение или повышенное трение новых запчастей, что приведёт их более сильному износу. По поводу запасных частей, конечно-же приобретайте оригинальные запчасти ЗМЗ. Кронштейны натяжных роликов бывают литые и штампованные, берите литые, штампованные обламываются. Звездочки устанавливайте строго по меткам. Метки на звездочках коленвалов должны быть обращены в разные стороны друг от друга, и совпадать с верхней кромкой головки.

Метка блока звездочек с первого взгляда не имеет значения, вероятнее всего она необходима для более детального координирования распредвалов и коленвала. В практике был случай, когда на автомобиле, через 400 км после замены привода ГРМ  снова обрывается цепь. После разборки никаких видимых причин для поломки не было обнаружено, и претензий  к слесарю  не было, но при более детальном осмотре оказалось, что метка промежуточных звездочек не совпадала на один зуб. Скорее всего, это просто совпадение, но лучше не рисковать и поставить всё как предусмотрено заводом.

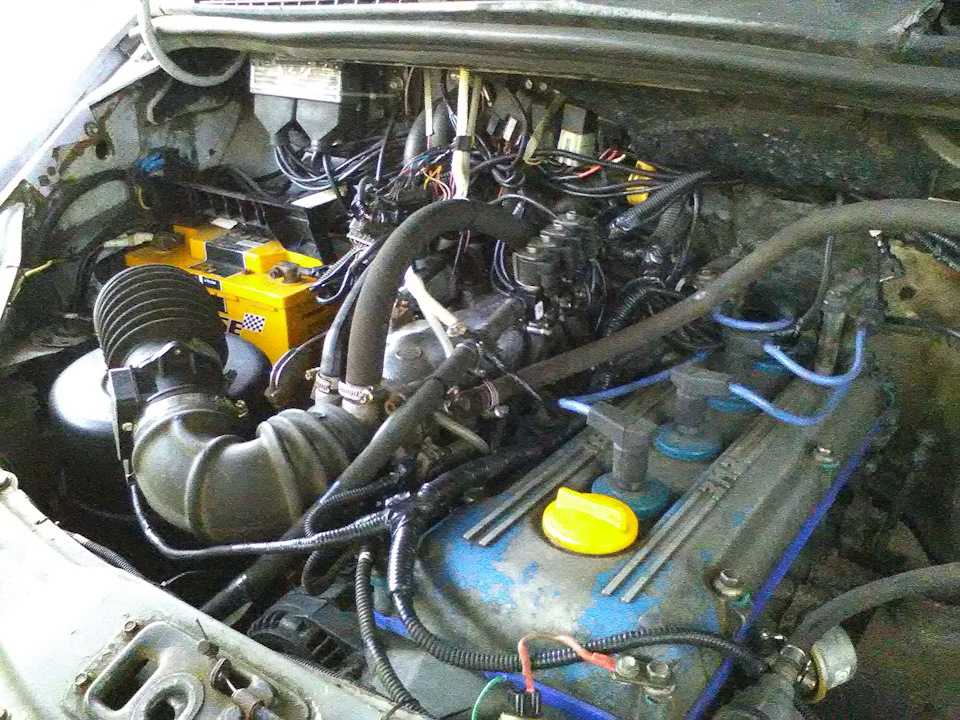

Двигатель змз 406 инжектор получает широкое распространение, Боятся его не нужно. Просто не запускать обслуживание.

Приступаем к великому делу.

Основной принцип в нашем случае — Газель к концу рабочего дня должна быть на ходу. Это значит, что если мы с утра что-то от нее отвинтили — к вечеру она должна в любом случае уехать своим ходом на парковку. За один день без опыта подобной работы такую эволюцию сделать крайне проблематично — поэтому решили разбить работу на отдельные этапы. Тем более что все работы проводились между делом — в рабочее время.

Этап 1 — Система топливоподачи.

Этап 2 — Электропроводка.

Этап 3 — Впускной тракт.

Этап 4 — Совместимость ЭБУ

В результате, пройдя все эти этапы, мы добились того, к чему шли. У нас теперь инжекторная Газель. Ощущения от езды? Резко положительные. Машина наконец поехала. Она задышала. После 3500 оборотов она не увядает, как раньше, а начинает еще сильнее разгоняться, как и положено 16-клапанному оборотистому мотору.

Холостой ход наконец стал ровным. Мотор шепчет, а не колбасится в конвульсиях, как на карбюраторе. Можно было купить новый карбюратор и добиться относительно хороших результатов — но зачем, когда установка инжектора обошлась незначительно дороже… а то и дешевле, если учесть запасной мотор с документами….

Для полного завершения эволюции теперь осталось установить распредвалы от инжекторного двигателя (у них выше подъем — значит резвости еще прибавится), установить датчик фазы (после замены распредвалов нужно выбить заглушку из ГБЦ) и перевести систему на Евро-2, установив датчик кислорода (это конечно необязательно — но нам нужно для экспериментов с ГБО).

Вот такая история… У нас все получилось, мы довольны и счастливы.

Чего и Вам желаем)))

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.

Об экономном расходе автомобиля с ГБО знают многие

Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2.

Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:

• Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;
• Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;

На фото – схема электрооборудования бензиновой версии ЗМЗ 406

• Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
• Электробензонасос вместе с фильтром тонкой очистки топлива;
• Датчик массового расхода воздуха с соединительными патрубками;
• Корпус воздушного фильтра вместе с кронштейном;
• Электрический вентилятор (но не обязательно).

Технические характеристики двигателя

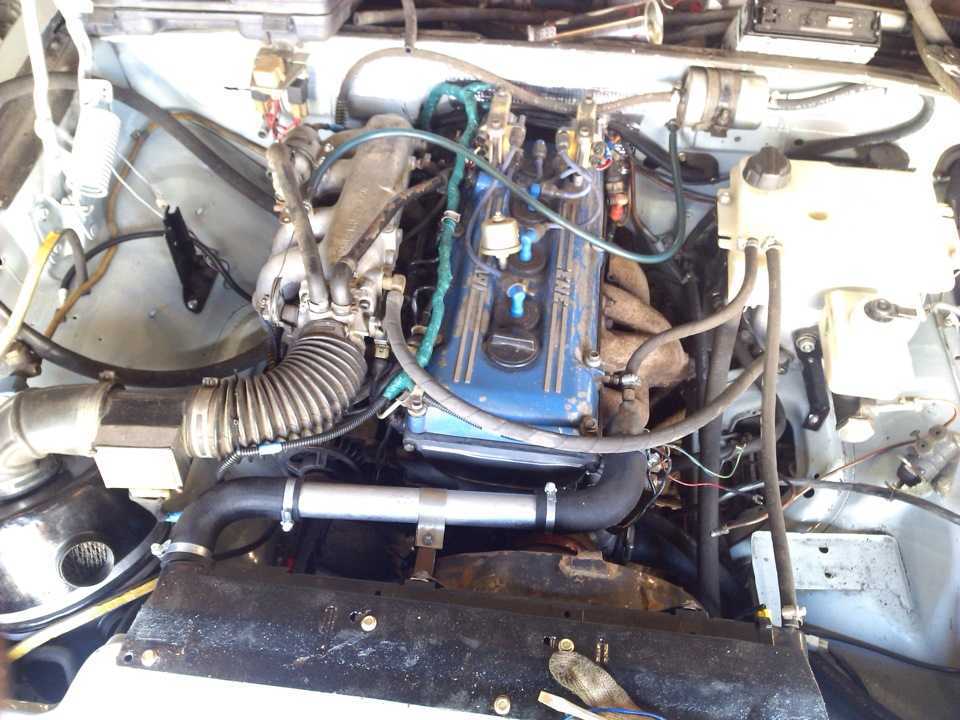

Волга 31105 имела двигатель ЗМЗ 406 инжектор, который пришёл на смену карбюраторной версии силового агрегата. Как показала практика, движок имеет высокие технические параметры и относительно дешёвый в обслуживании.

Особенности ЗМЗ 406 таковы, что в отличие от карбюраторного предшественника, новый силовой агрегат получил улучшенную систему впрыска топлива. Система охлаждения, также, получила некоторые изменения. Были разработанные новые электрические схемы, которые почти полностью контролировали работу силового агрегата. Немного изменилась выхлопная система, где глушитель стал больше.

Рассмотрим основные технические характеристики силового агрегата ЗМЗ 406:

Описание	Параметр
Тип	Рядный
Топливная система	На бензине
Система впрыска	Инжектор
Объем	2,3 литра (2280 см. куб)
Мощность	100-110 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	92 мм
Расход топлива ГАЗ 31105	11 литров на 100 км
Система охлаждения	Жидкостное, принудительное
Порядок работы цилиндров	1-3-4-2
