Нет давления в топливной рампе признаки и причины

Регулятор давления топлива

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него оказывает давление пружина со специальным клапаном, а с другой – бензин. Суть в том, что он сохраняет одинаковое давление при разных режимах работы двигателя, и при снятии нагрузки отправляет избыточное количество бензина обратно в бак, тем самым, экономит топливо и поддерживает напор в системе подачи топлива.

Самые распространенные неисправности регулятора топлива

Пропало давление. Именно поэтому бензин закачивается обратно в бензобак и автомобиль не заводится.
Клапан забивается, и бензин проходит туго. В связи с чем, бензин начинает протекать практически отовсюду. Эта самая главная неисправность регулятора давления. Как только расход бензина резко возрастает, можно сразу менять регулятор.
Эта причина является развитием второй. Клапан полностью забивается и бензин не поступает в систему подачи топлива.
Неравномерное давление. Обычно вызвано заклиниванием клапана. Из-за этого автомобиль двигается неравномерно: дергается или вовсе глохнет.

Однако, не все неисправности указывают на клапан, поэтому, необходимо, в первую очередь, научиться проверять регулятор давления, после чего, делать соответствующие выводы.

Причины возникновения неисправностей РДП

Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, от этого никуда не деться. Также это может быть вызвано длительным сроком простоя автомобиля. Чтобы этого не случилось автомобиль нужно чаще эксплуатировать.

Вторая причина, по которой регулятор выходит из строя – это некачественное топливо. Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объемы и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

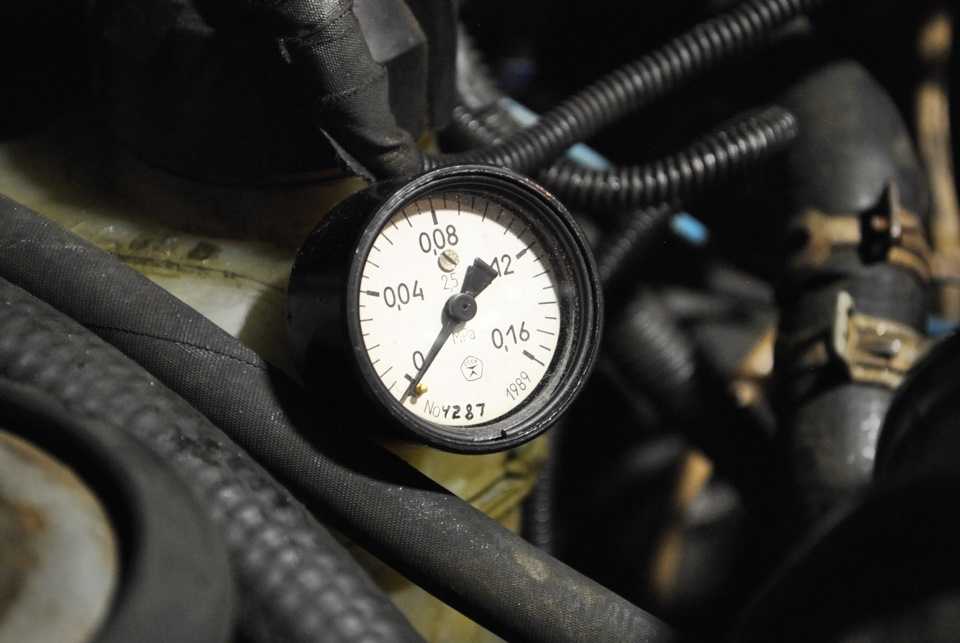

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

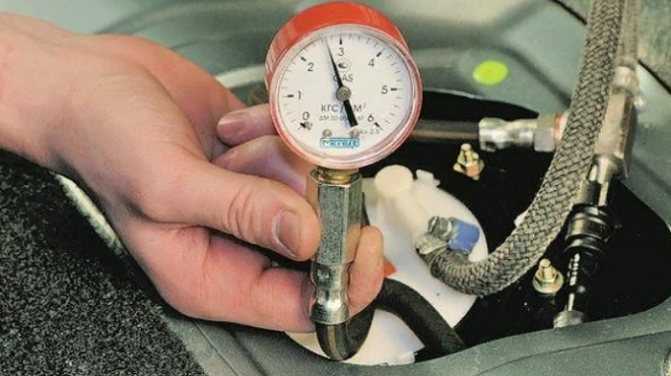

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.

2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.

6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Очистка форсунки в домашних условиях

Для исключения проблем в функционировании форсунок стоит периодически промывать их. Это делается стандартным путем, со специальным средством либо посредством ультразвука и проч., без снятия механизма с мотора.

Стандартный способ

… о чистке топливных форсунок

Самый примитивный и легкий метод чистки топливных форсунок подразумевает заливку особого состава в бензобак.

Методика используется владельцами новых транспортных средств либо машин с пробегом в несколько тысяч км. Она подразумевает добавление состава вместе с горючим в бак для поддерживания двигателя и сопутствующих систем в чистоте.

Стандартный способ подразумевает заливку особого состава в бензобак.

Для автомобилей со сложными загрязнениями метод не подходит, потому что усугубляет проблему. В таком случае нужно разобрать мотор на подготовленном стенде, демонтировать распылители и провести их поочередную очистку.

С помощью таких действий можно найти дополнительные поломки и заменить поврежденные компоненты.

Чистка без демонтажа двигателя

Чтобы промыть ТФ без демонтажа силового агрегата, необходимо подключить промывочную станцию сразу к мотору. Это позволит удалить накопившуюся грязь на поверхностях и топливной рампе. Достаточно включить мотор на 30 минут, используя нейтральную передачу, и постепенно подавать рабочую смесь под давлением.

Разновидности топливных форсунок и их устройство

В зависимости от способа управления подачей топлива форсунки делят на несколько видов:

Механические модели

Этот вид распространен на дизельных двигателях. Он функционирует в результате воздействия топливного давления на запорный механизм. В процессе повышения показателей игла направляется вверх, провоцируя впрыск. После падения давления она занимает предыдущую позицию.

Механические модели распространены в дизельных двигателях.

… о видах топливных форсунок

Механические форсунки менее эффективны в сравнении с другими типами, поэтому редко используются в современных автомобилях.

При этом детали обладают простой и надежной конструкцией, которая обеспечивает большой срок службы.

Электромагнитные форсунки

Подобный тип инжекторов встречается на бензиновых автомобилях, включая модели с непосредственной подачей горючего. С учетом выполняемых функций форсунки бывают пусковыми и рабочими. Вторая разновидность осуществляет точечный или индивидуальный впрыск.

Конструкция детали включает следующие составляющие:

Корпус.
Отсек для подсоединения к электрической цепи.
Иглу.
Уплотнители.
Сопло.
Обмотку возбуждения клапана.
Фильтр-сетку и другие элементы.

Электромагнитные форсунки встречаются на бензиновых автомобилях.

В нужный момент моторный блок отправляет напряжение на обмотку, способствуя появлению электромагнитного поля, которое влияет на якорь с иглой. В это время усилие сжатия пружины уменьшается, якорь втягивается, а игла поднимается, открывая сопло инжектора. Дальше срабатывает клапан управления форсункой и осуществляется подача горючего под пиковым давлением. После прекращения подачи энергии на обмотку пружина возвращает иглу в начальное положение.

Электрогидравлические устройства

Модели электрогидравлического типа встречаются на дизельных агрегатах. Их можно установить на типовой ТНВД и комплекс Common Rail , особенность которого — подача топлива в камеру сгорания под высоким давлением .

В устройстве предусмотрены такие детали:

Сопло, через которое происходит непосредственная подача топлива.
Пружина, применяемая при передачи усилия на открывающий клапан.
Камера управления, где находится поршень, находящийся под давлением топлива.
Сливной дроссель.
Якорь электромагнитного элемента.
Обмотка возбуждения, которое создает электромагнитное поле.
Штуцер впрыска горючего.

Электрогидравлические устройства устанавливают на дизельные агрегаты.

Во время срабатывания цикла клапан находится в закрытом состоянии. Горючее в системе воздействует на поршень камеры управления, а игла форсунки плотно прижимается к седлу. Блок управления мотора отправляет напряжение на обмотку, а сливной дроссель повторно открывается. В результате горючее передается в магистраль.

Впускной механизм препятствует мгновенному выравниванию давления в камере и на впуске. Поэтому в течение некоторого времени усилие, которое воздействует на поршень, снижается, а давление на иглу сохраняется. Из-за разницы показателей игла поднимается и регулирует впрыск топлива.

Пьезоэлектрические детали

Устройство встречается только на автодизелях и считается самым продвинутым типом инжекторов. Данная разновидность способствует мгновенному срабатыванию системы впрыска, подбору точной дозировки и многократной подаче горючего. Такие форсунки распространены в дизельных агрегатах с технологией Common Rail.

… о системе Common Rail

Агрегаты с системой подачи топлива Common Rail более требовательны к качеству топлива, но их конструкция при этом проще и ремонтопригодность выше.

Для сборки пьезоэлектрических механизмов используют:

Иглу.
Дроссельный блок.
Пружины и поршни клапана.
Сливную магистраль.
Фильтр.
Нагнетательную магистраль и другие детали.

Пьезоэлектрические детали считаются самым продвинутым типом инжекторов.

Форсунка функционирует по принципу изменения длины пьезоэлемента при подаче напряжения. В базовом положении игла находится на седле. Когда электронный блок управления отправляет сигнал на пьезоэлемент, последний оказывает влияние на поршень. Переключающий клапан срабатывает, и топливо переходит на слив.

Положительные и отрицательные стороны

Большой опыт применения таких систем позволяет выделить слабые и сильные места.
Преимущества инжекторного двигателя:

Повышение экономичности даже на первых системах. Так, снижения расхода удалось добиться уже на «Ниве» от Ваз, где расход снизился сразу на 40%. Сегодня потребление топлива в инжекторном двигателе вдвое меньше, чем в карбюраторном.
Расширенные возможности управления ДВС.
Улучшение динамических параметров и рост мощности (в среднем на 10-15%).
Упрощенный и полностью автоматизированный пуск мотора.
Поддержание оборотов ХХ.
Возможность обойтись без ручного регулирования системы подачи топлива. Это обусловлено тем, что информацию передают соответствующие датчики (кислорода и позиции коленчатого вала).
Проведение самостоятельной диагностики, что упрощает ТО автомобиля. По сути, системы с форсунками от Euro 3 и выше не требуют периодического обслуживания.
Поддержание топливного состава, который максимально приближен к стехиометрическому показателю. Как результат, уменьшается выброс опасных веществ, повышается экологичность. К примеру, у первых поколений объем выброса окиси углерода находился на уровне 20-30 грамм /кВт*ч, а на Евро 5 — 1,5 грамма / кВт*ч.
Снижение высоты капота, благодаря более удобному расположению рабочих механизмов сбоку мотора, а не над ним.
Дополнительная защита машины от злоумышленников. Без получения команды от иммобилайзера ЭБУ запрещает подачу горючего к ДВС.
Отсутствие зависимости от положения авто в пространстве. К примеру, в авто с карбюратором возникали трудности с подачей горючего уже при подъеме на 15-градусный уклон.
Горючая смесь не накапливается в системе впуска, что исключает воспламенение в случае повреждения системы.
Нет зависимости от давления в атмосфере, что позволяет эксплуатировать авто даже в горах и не переживать за возможные сбои.
Автоматизация системы подачи топлива. Выполнение всей работы по подготовке горючего берет на себя ЭБУ. Для сравнения в двигателях на карбюраторах многие настройки автовладельцу приходилось делать самостоятельно.

Несмотря на ряд положительных качеств, нельзя не отметить и недостатки инжекторной системы питания. К основным стоит отнести:

Повышенные расходы на производство (было актуально до 2005-го).
Более строгие требования к составу горючего.
Слабая ремонтопригодность узлов из-за полной автоматизации.
Подача топлива под высоким давлением, что при аварии может привести к воспламенению. Для защиты применяется контроллер, который при аварии останавливает подачу горючего.
Необходимость обслуживания на специальном СТО, где имеется диагностическое оборудование. Соответственно, возрастает и стоимость ремонта. На современном этапе это не так актуально, ведь на сервисах нет дефицита в необходимой аппаратуре и ПО.
Зависимость от АКБ и уровня питания.
Необходимость периодической очистки форсунок и впускных клапанов.

Исполнительные механизмы инжекторных систем

Электрический бензонасос, установленный в баке. Он нагнетает в рампу бензин под давлением около 3,5 Мпа. Вот какое давление в топливной системе должно быть, при нем распыление смеси окажется наиболее качественным. При повышении оборотов коленвала увеличивается расход бензина, нужно его больше нагнетать в рампу, чтобы удерживать давление на уровне. В нижней части насосов устанавливается фильтр, который нужно менять хотя бы раз в 30000 км пробега.
Электромагнитные форсунки устанавливаются в рампе и предназначены для подачи топливовоздушной смеси в камеры сгорания. Чем дольше открыт клапан форсунки, тем больше смеси поступит в камеру сгорания — именно такой принцип дозирования лежит в основе.
Дроссельный механизм приводится в движение педалью из салона. Но в последние годы набирает популярность электронная педаль газа. Это означает, что вместо тросика используется потенциометр на педали и небольшой электродвигатель на дроссельной заслонке.
Регулятор холостого хода предназначен для контроля количества воздуха, поступающего в топливную рампу при полностью закрытой дроссельной заслонке. На карбюраторных моторах аналогичную функцию выполняет «подсос». Несмотря на то, что топливная система отличается, суть работы остаётся той же — подача смеси и её сгорание.
Модуль зажигания — короб, в котором находится 4 высоковольтные катушки. Хорошая конструкция, но крайне ненадёжная — высоковольтные провода имеют свойство портиться. Намного эффективнее окажется использование для каждой свечи отдельной катушки, выполненной в виде наконечника.

Проверка отдельных элементов

Когда замер давления в топливной рампе показывает отклонение от нормы, нужно рассматривать следующие причины:

электробензонасос неспособен развивать требуемую производительность;
вышел из строя регулятор, отчего напор бензина в контуре снижается либо возрастает сверх нормы;
напрочь засорился фильтр тонкой очистки, препятствующий нормальному проходу топлива;
протекают изношенные клапаны форсунок – двигатель «заливает» топливом.

Один из способов проверки бензонасоса – передавить пассатижами шланг «обратки», находящийся в подкапотном пространстве. Когда обратная магистраль перекрыта, манометр должен показать не менее 5 Бар, с новым насосом – 6 Бар. Давление 4 Бар является критично низким.

Поскольку вышеописанная методика не дает абсолютно точный результат и применима не на всех моделях автомобилей, желательно проверить бензонасос путем прямого подключения манометра. Следует исключить другие элементы системы – трубопроводы, фильтр тонкой очистки и регулятор. Снимите заднее сиденье машины, доберитесь до агрегата и подсоедините измеритель к выходному штуцеру напрямую.

Если показания на рампе и на штуцере насоса выйдут одинаково низкими, меняйте перекачивающий агрегат. В противном случае проблему нужно искать в другом месте, следуя алгоритму:

Продуйте бензопровод и поменяйте фильтр, затем проведите испытания повторно.

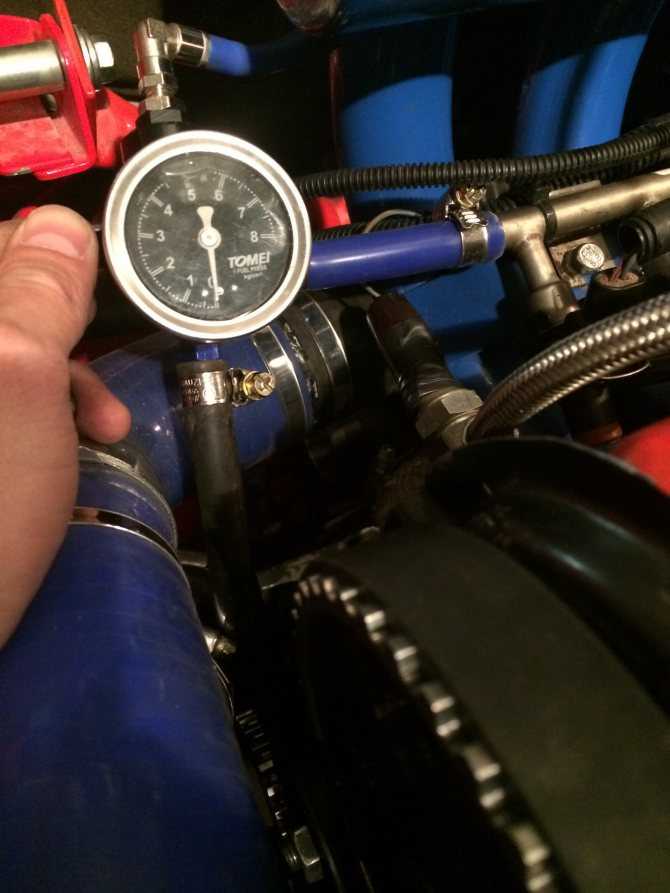

Снова подключите манометр к рампе, заведите мотор и снимите со штуцера РДТ вакуумный патрубок (идет от всасывающего коллектора). Если напор не изменится, ставьте новый регулятор.
Чтобы убедиться в исправности форсунок, нужно померить и сравнить два показателя: давление на коллекторе с пережатым шлангом «обратки» и максимальный напор, создаваемый насосом при подключении напрямую. Если второе значение гораздо больше, часть давления теряется на форсунках.

Если вы обнаружили проблемы с потерей напора на самом коллекторе, демонтируйте рампу и проверяйте каждую форсунку отдельно. Неисправные детали по одной не меняются – придется покупать и ставить полный комплект.

Простейший способ проверить форсунки на предмет протекания – испытать в работе вместе с коллектором. Снимите рампу, не отсоединяя топливную магистраль, подложите ветошь и включите зажигание. Если клапаны форсунок износились и потеряли герметичность, с них начнет капать бензин. Рабочие элементы стоит проверить еще раз – с передавленным шлангом «обратки».

Источник

Как диагностируют и ремонтируют форсунки

В том случае, если в нестабильной работе ДВС владелец подозревает выход из строя топливной аппаратуры, в частности, неисправности форсунок, придётся отправиться на компьютерную диагностику. Когда она покажет ошибки в работе форсунок, их все, комплектом, снимут с мотора и отправят на диагностику на специальном стенде. Стендовая диагностика покажет, не стравливают ли форсунки топливо обратно в сливную магистраль, а если это происходит — под каким давлением.

Следующим этапом будет тестирование работы форсунок на оборудование, которое имитирует работу на двигателе, при участии ТНВД и топливных патрубков. Электронные датчики поочерёдно замерят все параметры работы каждой форсунки, и это даст направление для диагностики причин проблемы. После проверок форсунки отправляют в ультразвуковую ванну и чистят от нагара и других отложений.

После диагностики наступает этап осмотра каждой форсунки на стенде. Мастер аккуратно разбирает все мельчайшие элементы форсунки (можно сделать только на электромагнитных форсунках) и рассматривает их под микроскопом. Преимущества такого скрупулёзного подхода в том, что большинство производителей выпускают все необходимые «запчасти» для ремонта и восстановления форсунки. Установив проблему, например, с неработающим распылителем форсунки, можно заменить его на новый, тем самым вернуть элементу работоспособность бюджетным методом.

Правда, для форсунок тех производителей, комплектующие которых не найти в продаже, остаётся только две стратегии — заменять дорогостоящий элемент на новый в сборе либо искать бюджетный аналог нужной детали, но другого производителя.

После того, как все нуждающиеся в замене элементы форсунок будут заменены, мастер собирает элемент воедино. Самый ответственный этап — регулировка собираемой форсунки, и это трудная задача: каждая собранная часть измеряется индикатором, если размер не соответствует нужному диапазону — деталь снова разбирается и регулируется шайбой или стопорным кольцом. И так с каждым элементом вплоть до полной сборки форсунки.

Немаловажно также затянуть верхнюю и нижнюю часть форсунки с предельно регламентируемым моментом затяжки с помощью динамометрического ключа. После сбора отремонтированная форсунка снова отправляется на диагностический стенд, где проверяется во всех режимах работы

После сбора отремонтированная форсунка снова отправляется на диагностический стенд, где проверяется во всех режимах работы.

Как самому проверить давление топлива в топливной рейке

Следующим шагом будет проверка давления топлива в топливной системе (топливной рампе). Стабильность движения двигателя зависит от давления топлива. Для такой диагностики можно приобрести специальный прибор, представляющий собой специальный манометр и различные переходники для подключения к топливной рампе (рампе).

Перед началом работ следует учесть повышенный риск возгорания топлива, которое может проникнуть в пространство под капотом

Необходимы меры предосторожности, чтобы свести к минимуму риск, и рекомендуется укрытие.он рассчитывается ЭБУ на основе значений в различных рабочих точках двигателя (нагрузка, воздухозаборник и другие параметры).
Соответственно, если давление в топливной рампе будет наполовину ниже, чем должно быть, меньше топлива будет поступать в цилиндры одновременно с открытием форсунок.
Топливная рейка — это всего лишь устройство для хранения бензина. Поэтому измерение давления в первую очередь предназначено для диагностики бензонасоса и проверки регулятора давления топлива

Регулятор давления предназначен для поддержания постоянного давления в рейке. Может быть установлен в баке (система подачи без обратного потока) или в топливной рампе (избыток газа поступает в бак через обратную трубу).
Устройство измерения давления в топливной системе:
манометр механический с шкалой до 6 кгс / см2. Даже манометр в шинах подходит для экспресс-измерений;
шланг подходящего внутреннего диаметра и переходники для подсоединения шлангов к топливным патрубкам магистрали. Необходимые запчасти можно приобрести в магазинах, торгующих холодильным оборудованием. Следует помнить, что при строительстве топливопроводов современных автомобилей используются специальные быстросъемные хомуты.

Тип измерительного устройства зависит от специфики конкретной автомобильной топливной магистрали. Например, на автомобилях ВАЗ в топливной рампе (сзади системы питания) есть крепление, через которое можно производить замер. Для проверки давления в топливной рампе достаточно открутить вентиль и закрепить шланг, соединенный с манометром, на муфте хомутом и ФУМ лентой.

В продаже можно найти готовые комплекты для измерения давления топлива в рампе. В комплект с манометром входит набор разъемов для подключения к наиболее распространенным типам систем подачи топлива. Перед покупкой манометра убедитесь, что в комплект входит адаптер, подходящий для измерения давления в рельсах вашего автомобиля.
