Т-40 ЛТЗ 1961-1995 годов выпуска: технические характеристики, обзор, описание

• 1. Технические характеристики Т-40, масса
• 2. Габариты
• 3. Двигатель
• 4. Модификации Т-40
• 5. Коробка переключения передач, сцепление
• 6. Техническое обслуживание
• 7. Аналоги
• 8. Видео

Источник фото: Bilmard.com Фото Т-40

Технические характеристики Т-40, масса

Основные характеристики

Трактор Т-40 — универсальная модель, которую можно эксплуатировать с широким спектром навесного оборудования: отвалом для уборки снега, снегометателем, косилкой, ковшом фронтального погрузчика и т.д. Также данный трактор применялся и применяется по сей день во время пахоты и на уборке урожая, при сносе зданий и в коммунальной сфере.

Двигатель

Трактор Т-40 комплектовался двумя разными моделями 4-цилиндровых силовых агрегатов: Д-37 или Д-144 (производитель — Владимирский тракторный завод). Запускался двигатель в большинстве случаев при помощи электростартера. Реже использовался пусковой бензиновый двигатель ПДВ.

Модель двигателя

Характеристики

Д-37

Расход топлива при эксплуатационной мощности

Д-144

Расход топлива при эксплуатационной мощности

Примечательно, что от типа установленного двигателя зависела форма кузова. Например, если машина агрегатировалась Д-37, то форма капота была округлая. Если Д-144, то капот — прямоугольной формы.

Источник фото: spectechzonecom.com Существует 7 модификаций модели Т-40

Модификации Т-40

Всего выпускалось семь различных модификаций трактора Т-40: три — с силовым агрегатом Д-37, четыре — с Д-144.

Название модели

Основные характеристики

Модификации с двигателем Д-37

Модель с малым дорожным просветом для работы на склонах

Промышленная модель с погрузчиком

Модификации с двигателем Д-144

Модель с малым дорожным просветом

Полноприводная модель для коммунального хозяйства

Коробка переключения передач, сцепление

На Т-40 установлена несущая МКПП с поперечным расположением валов, к картеру которой подключена силовая установка. Коробка передач — с механизмом реверса, который доступен для всех семи передач. Еще одна особенность модели — место установки конического редуктора, который расположен за муфтой сцепления.

Если необходимо выполнять работу на низкой скорости, возможна установка ходоуменьшителя (механического или гидрообъемного).

Плавный старт и более мягкий режим переключения скоростей обеспечивает сцепление модели Т-40.

Источник фото: usedauto.com.ua Фото Т-40

Техническое обслуживание

Несмотря на то, что трактор Т-40 не производят более 20 лет, у модели до сих пор есть поклонники, которые предпочитают эксплуатировать именно эту машину за ряд достоинств.

• совместимость с «навесками», изготовленными изначально для других марок техники;
• высокие показатели маневренности и проходимости на разных типах грунта;
• надежность, долговечность, простота в эксплуатации и обслуживании;
• доступность запчастей.

Есть, впрочем, у трактора Т-40 и ряд недостатков:

• двигатель (воздушное охлаждение силового агрегата (плохой прогрев в холодное время года и недостаточное охлаждение в жару);
• кабина (отсутствие возможности подогрева внутри в зимнее время и системы охлаждения летом).

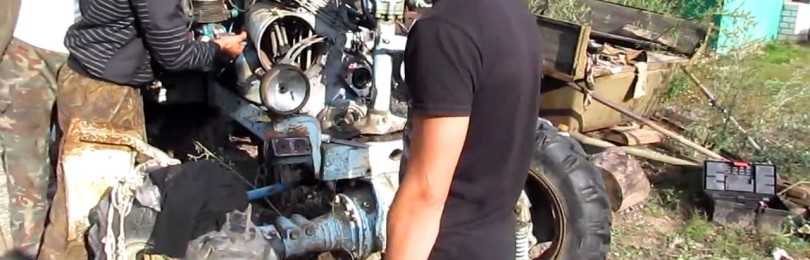

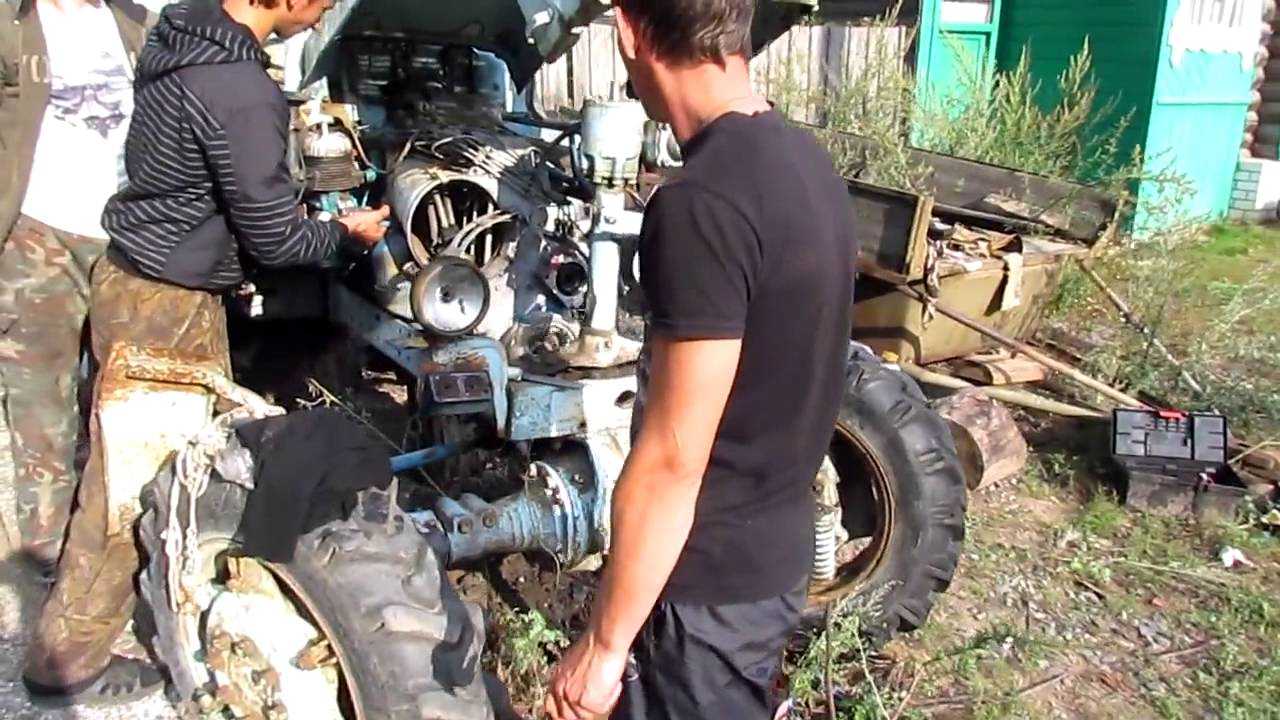

Источник фото: youtube.com На тракторе Т-40 установлена несущая механическая КПП

Общая схема маркировки электродвигателей

1. Обозначение серии:

АИР, А, 4А, 5А, АД, 7AVER — общепромышленные электродвигатели с привязкой мощностей по ГОСТ 51689-2000

АИС, 6А, IMM, RA, AIS — общепромышленные электродвигатели с привязкой мощностей по евростандарту DIN (CENELEC)

АИМ, АИМЛ, ВА, АВ, ВАО2, 1ВАО, 3В — взрывозащищенные электродвигатели

АИУ, ВРП, АВР, 3АВР, ВР — взрывозащищенные рудничные электродвигатели

А4, ДАЗО4, АОМ, ДАВ, АО4 — высоковольтные электродвигатели

2. Признак модификации:

М- модернизированный электродвигатель (например: АДМ63А2У3)

К- электродвигатель с фазным ротором (например: 5 АНК280А6)

Х- электродвигатель с алюминиевой станиной (например: 5АМХ180М2У3)

Е- однофазный электродвигатель 220В (например: АИРЕ80С2У3)

Н- электродвигатель защищенного исполнения с самовентиляцией (например: 5АН200М2У3)

Ф- электродвигатель защищенного исполнения с принудительным охлаждением

С- электродвигатель с повышенным скольжением (например: АИРС180М4У3)

В- встраиваемый электродвигатель (например: АДМВ63В2У3)

Р- электродвигатель с повышенным пусковым моментом (например: АИРР180S4У3)

П- электродвигатель для привода вентилятора в птицеводческих хозяйствах («птичник»)

3. Габарит (высота оси вращения вала над установочной поверхностью) мм.:

50, 56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355, 400

4. Установочные размеры или длина сердечника:

А, В — вариант длины сердечника

S, M, L — вариант длины сердечника и установочных размеров по длине станины

X, XK, Y, YK — вариант длины сердечника статора высоковольтных двигателей

5. Число полюсов:

2 (3000 об/мин), 4 (1500 об/мин), 6 (1000 об/мин), 8 (750 об/мин), 10 (600 об/мин), 12 (500 об/мин)

4/2, 6/4, 8/6, 12/4, 12/6, 6/4/2, 8/6/4 и т.д. — многоскоростные электродвигатели

6. Признак конструктивной модификации:

Б — электродвигатель со встроенным датчиком температурной защиты обмотки

Б1 — электродвигатель с датчиком температурной защиты обмотки и подшипниковых узлов

Б2 — электродвигатель с датчиком температурной защиты обмотки и подогревателем

Е — электродвигатель со встроенным электромагнитным тормозом (например: АИР80А2ЕУ3)

Е2 — электродвигатель со встроенным тормозом и ручкой расторможения

П — электродвигатель с повышенной точностью по установочным размерам

Ж — электтродвигатель для привода моноблочных насосов (например: АИР80А2ЖУ2)

Н —  малошумный электродвигатель (например: 5АН180S4/16НЛБУХЛ4)

Л — электродвигатель для привода лифтов (например: 5АН180S4/16НЛБУХЛ4)

С — электродвигатель для привода нефтяных станков-качалок (например: АИР180S4СНУ1)

Тр — электродвигатель для осевых вентиляторов в системах охлаждения трансформаторов

Р3 — электродвигатель для мотор-редукторов

7. Климатическое исполнение (ГОСТ 15150-69)

У — для макроклиматического района с умеренным климатом

УХЛ — для макроклиматических районов с умеренным и холодным климатом

ХЛ — для макроклиматического района с холодным климатом

Т — для макроклиматических районов как с сухим, так и с влажным тропическим климатом

М — для макроклиматического района района с умеренно-холодным морским климатом

О — для всех макроклиматических районов на суше, кроме очень холодного (общеклиматическое исполнение)

В — для всех макроклиматических районов на суше и на море, кроме очень холодного (всеклиматическое исполнение)

8. Категории размещения (ГОСТ 15150-69)

1- для эксплуатации на открытом воздухе

2- для эксплуатации под навесом, в палатках, кузовных прицепах

3- для эксплуатации в помещениях без регулируемых климатических условий

4- для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями

5- для эксплуатации в помещениях с повышенной влажностью

Рекомендации по поводу ремонта

Разборки двигателей проводятся в соответствии с неисправностями, которые были перед самой разборкой.

Замена деталей поршневой группы

Кольца заменяют, если забор в замке кольца превышает 5мм. Канавки под кольца и маслоотводящие отверстия очищаются от нагара, а поршень промывается дизельным топливом. Установленные кольца должны плавно перемещаться в канавках и утопать в них.

Поршни заменяются в случае, когда зазор по высоте между верхней канавкой и компрессионным кольцом составляет больше 0,5 мм, а также в случае при превышении зазора в 0,5 мм между юбкой поршня и цилиндром при нахождении поршня в ВМТ. При установке поршня замки колец устанавливают под углом в 90 о одно к другому, но они не должны быть против отверстия под палец. При этом поршни устанавливаются только в те же цилиндры, в которых они работали.

Замена вкладышей КВ

Вкладыши подлежат замене при следующих условиях:

• зазор в шатунных подшипниках — 0,4 мм
• зазор в коренных подшипниках — 0,35 мм
• овальность шеек — 0,15 мм

Шейки КВ, а также подшипники изготовляют двух номиналов. Верхний и нижний вкладыши подбираются заводом-изготовителем, а нарушение их комплектности является нарушением эксплуатации.

При сборке КШМ все маслоподводящие каналы в картере и КВ должны быть очищены, промыты дизельным топливом и продуты сжатым воздухом. Постели и наружные поверхности вкладышей протираются насухо, а шейки вала покрываются тонким слоем моторного масла.

Опыт использования Д-144, его слабые и сильные стороны

На 2016 год накопилось достаточно много отзывов о работе данного двигателя. Выявлены все плюсы и минусы этого мотора в зависимости от модификаций, условий использования. Отчасти именно это является одним из его самых главных плюсов. Так как владелец уже знает чего ожидать от агрегата при определенном сроке работы, пробеге.

К наиболее существенным плюсам стоит отнести именно простоту ремонта самого двигателя. Многие устанавливают Д-144 не только на разработанные на заводе трактора, но и на самодельные. Это возможно именно по причине универсальности данного мотора. Отдельного внимания заслуживает генератор. Он выдает трехфазный ток, причем на одной из его обмоток присутствует постоянный ток.

По этой причине нет необходимости в установке дополнительного выпрямителя тока. В то же время наличие реле-регулятора строго обязательно. Не стоит забывать об этом при самостоятельно сборке трактора и комплектации его Д-144.

Многие пользователи выделяют факт наличия специального рычага, который позволяет включать/выключать гидравлический насос. Обычно он окрашивается другим цветов. На картине ниже – синим.

При необходимости возможно установить на двигатель дополнительные опции. Это наддув и автономный впрыск.

К таковым в первую очередь следует отнести:

• выхлопной коллектор сделан из стали, а не из чугуна – с течением времени он прогорает и дым начинает выходить в разные стороны;
• на топливном насосе имеется гайка-сопун – добраться до неё без специального ключа достаточно сложно, почти невозможно;
• воздушное охлаждение не позволяет достаточно быстро остудить двигатель при наличии такой необходимости;
• каждые 2-3 месяца необходимо осуществлять доливку масла;
• часто просачивается масло через сальник на коленчатом валу.

Технические характеристики и конструкция

Мощность: 37 и 50 л.с.

Диапазон скоростей: 1,6 – 27 км в час.

Конструктивная масса: 2,3-2,6 т.

Фото трактора т-40

Число передач на переднем и заднем ходу: 7.

Тяговое усилие:

• 1 передача – 1100;
• 2-я – 990;
• 3-я – 800;
• 4-я – 640.

Габариты базовой модели:

1. Длина – 366 см;
2. Ширина – не более 210;
3. Высота – не более 253 см.

Двигатель

Производство – Владимирский тракторный завод.

Базовая версия машины (Т-40 оснащена) двигателем Д-37 (производительность – 37 л.с., 27 кВт). Ее аналог Т-40М имеет двигатель Д-144 (50 л.с., 37 кВт).

• Тип: дизельный
• Количество цилиндров: 4
• Объем: 4,15 л
• Диаметр цилиндра: 10,5 см
• Ход поршня: 12,0 см
• Частота: 1500 (37) и 1800 (50) об. в минуту
• Крутящий момент: 192 и 205
• Удельный расход при экспл. мощности: не более 246/248 граммов на киловатт-час
• Запуск: электростартер, бензиновый ПД8
• Тип охлаждения: воздушный

Что же касается расхода топлива, то все зависит от нагрузки на двигатель, а также от того, какие работы трактор выполняет. Так, например, номинальная норма составляет 7,2 км./час.

Устройство

На полураме размещен мотор, жестко соединенный с коробкой передач, имеется и задний мост. Полурама соединена с картером дизеля эластичными прокладками. Является несущей частью конструкции и выполняет функцию амортизатора при движении по неровной местности.

Конический редуктор размещен за муфтой сцепления, валы КПП расположены поперечно. Муфта сдвоенная: главная совмещена с муфтой отбора мощности. Сзади располагаются привод и блок управления обоих валов (заднего и бокового).

Валы могут работать и синхронно, и независимо.

Рулевая колонка трактора при помощи карданного вала на гидроуселитель руля с рулевого колеса через сошку передает движение и тем самым обеспечивает поворот направляющих в нужном направлении. Генератор т-40 выполнен по типу трехфазной бесконтактной электромашины. Имеет одностороннее электромагнитное возбуждение, регуляторы напряжения и встроенные выпрямители.

Трансмиссия

Механическая, реверсивная.

1. коробка передач – четырехходовая, 8 скоростей, реверс, блокиратор. Расположение валов поперечное;
2. дифференциал – закрытый, двухсателлитный с принудительной блокировкой;
3. переключение передач;
4. главная передача: шестерни прямозубые цилиндрические;
5. центральная: шестерни спиральные конические.

Допускается установка ходоуменьшителя (если скорость работы трактора намного ниже скорости его движения).

Гидросистема

Гидравлика трактора т-40 имеет следующие характеристики:

1. Гидроусилитель гидромеханический.
2. Гидрораспределитель четырехпозиционный трехзолотниковый. Размещение на задней стенке аккумуляторного блока.
3. Основной цилиндр 9 см. Ход поршня до 20 см, регулировка гидромеханическая.
4. Выносной цилиндр 5,5-7,5 см.
5. Масляный насос шестеренный. Размещение перед дизелем.
6. Гидробак. Размещен на кронштейне гидроусилителя.
7. Механизм навески – задняя часть блока трансмиссии.
8. Подсоединение сельхозорудий – трехточечное.
9. Соединительные шланги.

Колеса

У больших задних колес жесткая подвеска, у передних (с малым диаметром) – пружинная. Протектор на резине — «елочка».

Варианты установки колес:

• задние с меньшей шириной;
• удвоенные;
• «наизнанку», асимметричная дисковая плоскость (при большой крутизне склона).

Силовая установка

Двигатель трактора имеет относительно простую конструкцию. Силовая установка расположена на полураме, которая жестко соединена с картером. Комплектующий агрегат имеет четырехтактное дизельное исполнение. Двигатель оснащается четырьмя цилиндрами.

В зависимости от модификации Т-40 может комплектоваться двигателем Д-37 или Д-144, номинальный силовой потенциал которых составляет 37 и 50 л.с. соответственно. Запуск установки осуществляется посредством электрического стартера.

Такой двигатель с опцией воздушного охлаждения не имеет блока-картера. Его цилиндры имеют съемное исполнение. Наличие радиаторных ребер способствует улучшению теплоотводности.

Цилиндры двигателя расположены в ряд. Тепловые нагрузки на масло такого мотора несколько выше, чем в автомобильной вариации устройства, поэтому возникает необходимость в его качественном охлаждении. Следует заметить, что с такой задачей конструкторы справились не очень хорошо.

Наличие специальных радиаторов масляного типа позволяет дополнительно охлаждать силовую работу, благодаря чему можно говорить об эффективности работы двигателя в любых условиях.

Двигатель 37Д

Репринтное издание Настоящее руководство по судовому двигателю является второй частью. Первая часть содержит описание конструкции Двигателя и отдельных его узлов и деталей. В ней приведены все необходимые технические данные, схемы, чертежи и рисунки. Руководство по эксплуатации предназначено для обслуживающего персонала, достаточно ознакомленного с общими принципами работы двигателей внутреннего сгорания, а также с описанием конструкции двигателя. В книге кратко изложены основные указания по обслуживанию двигателя — в эксплуатации и по сборке и разборке наиболее характерных узлов. Строгое соблюдение правил, изложенных в данном руководстве, является условием надежной и долговечной работы двигателя.

См. также Изменения и дополнения к книге Двигатель 37Д Альбом рисунков к описанию и к руководству по эксплуатации дизелей типа 37Д Дизели типа 37Д. Описание и инструкция по обслуживанию (2 изд.)

Введение Общие положения Требования к обслуживающему персоналу Топливо Смазочное масло Охлаждающая вода Пусковой воздух Подготовка и пуск двигателя Подготовка к пуску после длительного перерыва в работе Подготовка к пуску при повседневной эксплуатации Пуск сжатым воздухом без нагрузки Пуск сжатым воздухом для работы на винт Пуск электродвигателем Обслуживание во время работы Прогрев и нагрузка Контрольные показатели работы двигателя на полной мощности Обслуживание двигателя Остановка двигателя Уход за основными узлами в эксплуатации Общие указания Фундаментная рама Коленчатый вал Коренные подшипники Поршень и втулка цилиндра Шатунные подшипники Шатунные болты Насос-форсунка Выхлопные клапаны Воздуходувки и фрикцион привода Антивибратор Разборка, сборка и замена отдельных узлов Общие указания Насос-форсунка Воздуходувки Фрикцион Антивибратор Упругая шестерня привода насосов Коренные подшипники Шатунные подшипники Крышка цилиндра Поршень и шатун Замена втулки цилиндра Замена втулки выхлопного клапана Замена шестерен. Установка фаз распределения Планово-предупредительные осмотры Ежедневный осмотр Еженедельный осмотр Осмотр через каждые 150 час. работы Осмотр через каждые 300 час. работы Осмотр через каждые 600 час. работы Осмотр через каждые 1000 час. работы Осмотр через каждые 3000 час. работы Осмотр через каждые 7500 час. работы Обкатка и регулирование двигателя Обкатка двигателя после ремонтов и планово-предупредительных осмотров Регулирование двигателя Установка ограничителя мощности Неисправности в работе двигателя, их причины и способы устранения Консервация и расконсервация Консервация двигателя Хранение Расконсервация Справочные данные Монтажные и эксплуатационные зазоры Нормальное распределение двигателя Порядок работы цилиндров Пробные давления испытаний при изготовлении узлов двигателя Теоретические веса основных узлов двигателя (в кг) Приложения Инструкция по смешению масла с присадкой Инструкция по приготовлению и пользованию пастой «Герметик» Инструкция по удалению отложений из полостей охлаждения крышек цилиндров двигателя Инструмент и приспособления

Устройство основных систем, принцип работы

Работа Д-144 максимально проста, она аналогична обычным ДВС, работающим на дизельном топливе. Пуск установки осуществляется стартером. Причем в некоторых технических средствах, где установлен агрегат Д-144, данный стартер является автоматическим. В качестве средства облегчения пуска выступают свечи накаливания. Их предельные углы наклона выглядят следующим образом:

• продольный – 200;
• поперечный – 200.

3.1 Система питания

Система питания двигателя рассматриваемого типа является полностью стандартной, какие-либо существенные отличия от аналогичных агрегатов попросту отсутствуют. Подача дизеля осуществляется при помощи топливного насоса рядного типа, всерижимного. Форсунки установлены закрытого типа, имеется многослойный распылитель.

Установлен целых два вида различных фильтров для топлива:

Оба фильтра достаточно просто и быстро заменить. Главное их достоинство – универсальность. Подходят подобные расходные материалы также и от других моторов. Имеется воздухоочиститель. Он представляет собой бумажный элемент. Имеется инерционно-масляная прокладка.

3.2 Система смазки

Смазка всех составных частей осуществляется комбинированным способом. Под давлением происходит разбрызгивание на все необходимые поверхности. Непосредственно охлаждение самой смазочной жидкости происходит в специальном радиаторе. Именно за счет него появляется возможность не использовать жидкостное охлаждение в данном моторе. Достаточно воздушного – так как часть тепла уходит через специальный дополнительный радиатор.

Также в систему смазки мотора входит масляный насос, фильтр. Насос шестеренчатый, с приводом от двигателя. Масляный фильтр сменяемый. Как и бумажный он подходит от различных других видом моторов. Радиатор охлаждения масла выполнен из оребренной трубки.

3.3 Система охлаждения

Изначально Д-144 охлаждался только лишь пассивно. Но последние модификации оснащаются специальным вентиляторов для принудительного воздушного охлаждения. Данный вентилятор является осевым, включается автоматически при срабатывании специального датчика. Крутящий момент передается через ременную передачу. Приводит в действие вентилятор КВ двигателя.

Двигатель Д-144: технические характеристики

• Дизельный двигатель Д 144
• Общее описание дизельного двигателя Д 144
• Основные технические характеристики дизельного двигателя Д144
• Купить дизельный двигатель Д144 у нас — это просто!
• Ячейки КСО
• Описание модели Д-144 (Д-144-07, Д-144-09, Д-144-25, Д-144-26, Д-144-28, Д-144-30, Д-144-60, Д-144-66, Д-144-72, Д-144-73, Д-144-80, Д-144-80-1, Д-144-81)
• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Двигатель Д144
• Технические характеристики
• Принципы работы
• Система питания
• Смазочная система
• Система охлаждения
• Электрооборудование
• Запреты при эксплуатации
• Рекомендации по поводу ремонта
• Замена деталей поршневой группы
• Замена вкладышей КВ
• Вывод

Общее описание дизельного двигателя Д 144

Двигатель Д144 представляет собой четырехтактный дизельный двигатель, более усовершенствованный и модернизированный по сравнению с дизельными двигателями Д120 и Д130, выпускаемыми “ВМТЗ”. Широчайший спектр применения двигателя Д144 в различных машинах обуславливает огромный спрос среди потребителей, а так же признание специалистов.

Двигателями Д144 комплектуются:

• трактора Т-40, ЛТЗ-55, Т28Х4М;
• электростанции АД-16-Т400-1ВП, ЭД-16-Т400-1ВП;
• автопогрузчики 4014Д, 40811, 40261, 40271, 40816;
• катки дорожные ДУ-63-1, ДУ-93;
• автобетоносмесители СБ-92-В1, СБ-172-1; ДУ-47Б, ДУ-94;
• асфальтоукладчики ДС-143, ДС-155;
• компрессорные станции типа ЗИФ и ПКСД;
• сварочные агрегаты типа АДД;
• путевые машины ПРМ и МСШУ.

Надежность и экономичности двигателей Д 144 с воздушным достигается за счет применения современных технологий и внедрения последних разработок мировых производителей. Владимирский моторо-тракторный завод предлагает к продаже двигатели Д 144 и в северном исполнении, зпуск которого возможен при температурах до – 45С. На всю продукцию “ВМТЗ” распространяется гарантия качества.

Технические параметры Д 144 позволяют этому двигателю стать конкурентоспособным не только на отечественном рынке, но и среди мировых аналогов. Габариты двигателя Д 144 – длина 919 мм, ширина 741 мм, высота 848 мм. Масса двигателя в зависимости от комплектации может быть от 375 кг до 390 кг. Эксплуатационная мощность двигателя Д144 составляет 60 л.с., при номинальной частоте вращения коленчатого вала 2000 об./мин. Цилиндры двигателя расположены в четыре ряда в вертикальном положении, их рабочий объем равен 4,15 л.

Двигатели Д 144 предлагаемые ОАО Владимирский моторо-тракторный завод, все модели двигателей сертифицированы. Двигатели Д 144 давно завоевали доверие и хорошо себя зарекомендовали среди покупателей и отличаются эффективностью работы. Д144 обладают экономичным расходом топлива и соответствием строгим экологическим стандартам.

Принцип работы четырехтактного Д144 состоит из поочередных операций. В первом такте порция воздуха втягивается в цилиндр через впускной клапан. Второй такт работы – впускной и выпускной клапаны закрыты, и воздух сжимается в объёме примерно в 17 раз, вследствие чего воздух становится очень горячим. Перед началом третьего такта, так называемого такта рабочего хода, топливо впрыскивается в камеру сгорания через распылитель форсунки. При впрыске топливо распыляется на мелкие частицы, которые равномерно перемешиваются со сжатым воздухом для создания самовоспламеняемой смеси. При сгорании энергия высвобождается и поршень двигателя Д 144 начинает свое движение в такте рабочего хода. Впрыск продолжается и вызывает поддержание постоянного давления сгораемого топлива на поршень. При четвертом такте выпускной клапан открывается, и выхлопные газы проходят через выпускной клапан.
