Технические характеристики двигателя Д 245
Простота и надёжность, вот преимущество и залог популярности мотора. Благодаря этим параметрам, агрегат на шаг впереди конкурентов. Помимо прочего, технические характеристики двигателя Д 245 удовлетворяют потребности пользователей.
Базовый агрегат:
| Данные | Расшифровка |
| Тип силовой установки | Четырёхтактный |
| Смесь топлива и воздуха | Введение горючего в камеру сгорания |
| Цилиндры, итого (шт.) | «4» |
| Положение цилиндров | вертикально, ряд |
| Объём агрегата (л.) | 4,75 |
| Очерёдность хода | «1» + «3» + «4» + «2» |
| Кручение кривошипного вала | совпадает со стрелкой часов |
| Цилиндр Ø (мм.) | 110 |
| Поршень, ход (мм.) | 125 |
| Отношение полного объёма к объёму камеры сгорания | 15,1 |
| Мощность (л.с.) | 122 |
| Импульс (Нм.) | 460 |
| Вес дизеля (кг.) | 560 |
| Размер: Д-Ш-В (мм.) | 990+680+1260 |
| Ресурс (км.) | 500000 |
| Смазка | Система смазки двигателя д 245 (нагнетание + пары масла) |
| Моторное масло, объём (л.) | 10,8 |
| Масло | 5W40, 15W40 |
| Охлаждение | Жидкостью, замкнуто, вентиляция |
| Объём антифриза (л.) | 17 |
Блок цилиндров силовой установки Д-245:
Изначально силовая установка Д-245 соответствовала классу «Евро-0», после ужесточения требований, агрегат удалось поднять до уровня:
- двигатель Д 245 евро 1 с 1998 года;
- двигатель Д 245 евро 2 с 2005 года;
- двигатель Д 245 евро 3 с 2008 года;
- двигатель Д 245 евро 5 с 2021 года.
Компоненты двигателя
Базовая силовая установка, это мотор, работающий на тяжёлом топливе, цилиндры расположены в ряд и совершают работу за четыре такта.
Компоненты силовой установки:
| Структура | Расшифровка | |
| Станина | Объединение цилиндров | |
| Конструкции | Распределение газов | Головка, клапаны и толкатели |
| Крышка головки, коллектор | ||
| Механизм распределения | ||
| Кривошипы и шатуны | Поршни, шатуны, вал, маховик | |
| Структура | Снижения трения | Клапан отвода газов |
| Нижняя часть двигателя | ||
| Помпа и приёмник | ||
| Фильтрующий элемент и регенератор тепла | ||
| Маслопроводы турбокомпрессора | ||
| Подачи топлива | Топливные трубопроводы и аппаратура | |
| Фильтрующий элемент (тонкий) | ||
| Фильтрующий элемент (грубый) | ||
| Очиститель воздуха и подводящий тракт | ||
| Отвода тепла | Помпа | |
| Терморегулятор | ||
| Механизм обдува | ||
| Теплообменник жидкость, масло | ||
| Устройства | Повышения давления воздуха | Турбинный компрессор |
| Запуска | Электрическое устройство пуска, дополнительный двигатель с редуктором | |
| Электрический элемент накаливания | ||
| Приводы | Электрооборудования | Генератор |
| Агрегатов | Нагнетатель | |
| Шестерённый насос | ||
| Муфта сцепления |
Коромысло клапана силовая установка Д-245:

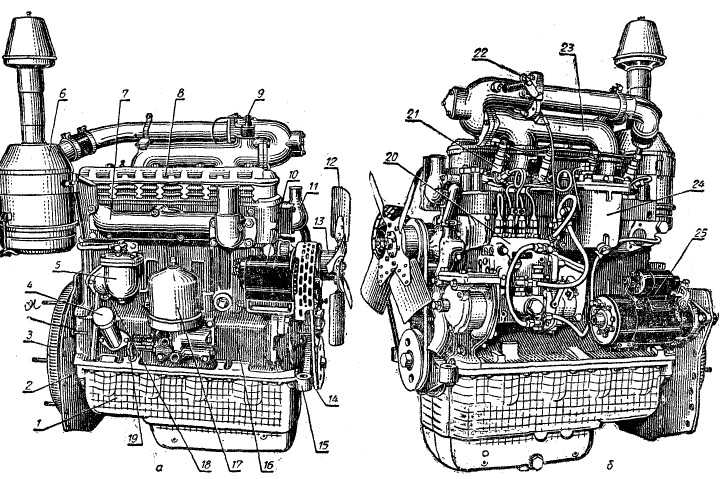

Устройство Д-245
Устройство мотора довольно простое, что значительно облегчает его ремонт, обслуживание. Основным элементом представляется корпус, который включает непосредственно подвеску и блок цилиндров. Отдельного упоминания заслуживает газораспределительный механизм, состоящий из головок цилиндров, клапанов, коллектора и прочих элементов.
Другими важными узлами Д-245 можно назвать:
- кривошипно-шатунный механизм;
- смазочная система;
- топливная система;
- охлаждение агрегата — жидкостное, включает термостат, контролирующий температуру.
Для повышения эксплуатационных характеристик агрегата в его конструкции используется турбина, что позволяет улучшить показатели токсичности выхлопных газов, а также увеличить крутящий момент.
Чтобы избежать проблемы, характерной для всех дизельных моторов ТНВД — перебои при запуске зимой, на головках цилиндров установлены свечи накаливания, а топливная система поддерживает нужную температуру масла.
Дизельный двигатель ММЗ Д245-27
Двигатели ММЗ во многом превосходят свои бензиновые аналоги и имеют более длительный срок службы, а при соблюдении правил эксплуатации, хранения и технического обслуживания способны долгое время работать без капитального ремонта. Эти силовые агрегаты отличаются высоким крутящим моментом в широком диапазоне оборотов, что делает оснащенную ими технику более динамичной и управляемой. Каждая модель линейки дизельных двигателей ММЗ имеет свои технические особенности, и у всех представителей модельного ряда уменьшен процент содержания окиси углерода в выхлопных газах.
Дизельный двигатель ММЗ Д245-27 представляет собой 4-х тактный 4-х цилиндровый двигатель внутреннего сгорания (рядное вертикальное расположение цилиндров, непосредственный впрыск дизельного топлива и воспламенение от сжатия). Двигатель ММЗ Д245-27 оснащен турбонаддувом.
Вы можете приобрести в Компании Мотор-Ру необходимые вам дизельные двигатели ММЗ. Составить заявку в произвольной форме на двигатели дизельные ММЗ Вы сможете на специализированной странице | Заказов, не покидая данный ресурс.
Вы также можете заказать и купить дизельный двигатель ММЗ Д245-27 удобным для Вас способом — по телефону или посетив наши представительства.
Области применения дизельного двигателя ММЗ Д245-27 — погрузчики ТО-18Д.
Основные технические характеристики дизельного двигателя ММЗ Д245-27
| Наименование параметра | Д245-27 |
| Число и расположение цилиндров: | 4, рядное, вертикальное |
| Рабочий объем, л: | 4,75 |
| Порядок работы цилиндров цилиндров: | 1-3-4-2 |
| Направление вращения коленчатого вала, определяемое по ГОСТ 22836: | правое |
| Диаметр цилиндра и ход поршня, мм: | 110/125 |
| Степень сжатия: | 15,1 |
| Мощность, кВт (л.с.): | 77 (105) |
| Частота вращения, об/мин: | 2200 |
| Максимальный крутящий момент, Н·,м (кг·,м): | 384 (39,2) |
| Масса, кг: | 486 |
Цена дизельного двигателя ММЗ Д245-27, при заказе оптовых партий, может быть существенно снижена. Купить дизельные двигатели можно в любом городе РФ, отгрузки дизельных двигателей со складов компании Мотор-Ру осуществляются ежедневно, без выходных. Чтобы узнать цены и условия поставки двигателей ММЗ Д245-27, пожалуйста, свяжитесь с нашими специалистами или составьте заявку на двигатели на странице Заказ.
Заводская комплектация двигателя ММЗ Д245-27:
- Стартер: (24В)
- Генератор: Г 9985.3701-1
- Пусковой двигатель: СТ 142 Н
- ЛВЖ: есть
- Муфта сцепления: 245-1005009-Б
- Пневмокомпрессор: А29.05.000-Б или А29.05.000-БЗА
- Насос шестеренный: нет
- ТНВД: 245-1111000 или 4УТНИ-Т-1111007-400
- Насос водяной: 245-1307010-А1
- Турбокомпрессор: есть
- Передняя опора: 240-1001015-А1
- Лист задний: 245-1002313-В
- Картер маховика: нет
Дизельный двигатель ММЗ Д245-27 отличается большой экономичностью. Высокая степень сжатия рабочей смеси обеспечивает наиболее полное ее сгорание, а высокий КПД уменьшает расход топлива и существенно понижает степень эксплуатации двигателя. Дизельное топливо служит также естественной смазкой мотора. За счет прочности шатунно-поршневой группы, блока и других деталей, моторесурс двигателя ММЗ Д245-27 превышает моторесурс бензиновых агрегатов почти вдвое.
Основные неисправности Д-245
Большинство владельцев характеризует этот мотор как надежную и проверенную временем конструкцию, которая сравнительно редко требует ремонта. Однако, довольно частой проблемой является неудовлетворительное качество обработки деталей и сборки, что приводит к повышенному шуму при работе и вибрациях.
Данная проблема проявляет себя и в увеличенном расходе масла, что значительно снижает экономичность агрегата при использовании. В связи с этим профессионалы рекомендуют регулярно менять уплотнители, а также прокладки. При желании продлить срок службы топливной системы, в частности, бензонасосу, рекомендуется своевременно прочищать и менять дизельный фильтр.
Если пренебрегать подобным советом или использовать низкокачественная топливо, одна форсунка или сразу несколько могут засориться, что приведет к потере двигателем работоспособности.
Дизельные двигатели грузовых автомобилей и тракторов. Запасные части, регулировки и ремонт.
________________________________________________________________
___________________________________________________________________________
Дизельный двигатель ММЗ Д-245
Дизельный двигатель (дизель) Д-245 ММЗ и его модификации, устанавливаемые на автомобили ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок, представляют собой 4-х тактный поршневой четырехцилиндровый двигатель внутреннего сгорания с рядным вертикальным расположением цилиндров, непосредственным впрыском дизельного топлива и воспламенением от сжатия. Основными сборочными единицами дизеля являются: блок цилиндров, головка цилиндров, поршни, шатуны, коленчатый вал и маховик. Для обеспечения высоких технико-экономических показателей двигателя в системе впуска применен турбонаддув с промежуточным охлаждением наддувочного воздуха. Использование в устройстве наддува турбокомпрессора с регулируемым давлением наддува позволяет иметь на дизеле улучшенную приемистость, обеспеченную повышенными значениями крутящего момента при низких значениях частоты вращения коленчатого вала и высокий уровень соответствия требованиям к содержанию вредных выбросов в отработавших газах. Устройство и запасные части двигателя Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок Блок цилиндров и коленвал Д-245
Газораспределение и клапаны Д-245
Система смазки Д-245
Топливная система Д-245
ТНВД Д-245
Система охлаждения Д-245 Технические параметры и рабочие характеристики дизельного двигателя Д-245 Изготовитель — ММЗ (Минский моторный завод) Тип — 4-х тактный, рядный с турбонаддувом Число цилиндров, шт — 4 Способ смесеобразования — Непосредственный впрыск топлива Степень сжатия (расчетная) — 15,1±1 Диаметр цилиндра, мм — 110 Ход поршня, мм — 125 Рабочий объем, л — 4,75 Порядок работы — 1-3-4-2 Система охлаждения — жидкостная Номинальная частота вращения, об/мин — 2200 Мощность номинальная, кВт — 77+4 Максимальный крутящий момент, Нм — 385,5 Удельный расход топлива, г/кВтч — 236 Зазор между впускным клапаном и коромыслом на холодном дизеле, мм — 0,25…0,30 Система питания дизеля Д-245 Топливный насос Тип: четырехплунжерный, рядный, с подкачивающим насосом 4УТНИ-Т Регулятор: механический центробежный, всережимный, прямого действия, с автоматическим увеличением подачи топлива при пуске дизеля. Давление начала впрыска топлива — 21,6+0,8МПа (220+8 кгс/см2) Форсунки: ФДМ-22 17.1112010-01
Воздухоочиститель Комбинированный: моноциклон (сухая центробежная очистка) и воздухоочиститель с масляной ванной
Турбокомпрессор: центростремительная радиальная турбина на одном валу с центробежным компрессором. Система охлаждения
Тип: Жидкостная, закрытая с принудительной циркуляцией жидкости, контролем температуры термостатом и шторкой радиатора, управляемой с места оператора. Нормальная рабочая температура от 80С до 95С. Емкость системы охлаждения 19 л. Охлаждающая жидкость ОЖ-40; ОЖ-65; Тосол А40М; Тосол А65М. Система смазки
Тип: комбинированная, с жидкостномасляным теплообменником (ЖМТ). Очистка масла: центробежный масляный и сетчатый фильтр предварительной очистки масла. Минимальное давление масла: 0,08 МПа (0,8 кгс/см2) при 600 об/мин. Рабочее давление 0,2…0,3 МПа (2…3 кгс/см2). Максимальное давление на холодном дизеле: до 0,6 МПа (6 кгс/см2). Емкость системы смазки – 15 л. Система пуска двигателя
Электростартерная, 24 В, номинальной мощности 4,0 кВт. Генератор — Переменного тока, номинального напряжения 14 В, мощностью 1150 Вт.
Неисправности двигателя Д 245
Двигатель за время эксплуатации постоянно улучшался и подвергался доработке. Однако, у техники, присутствуют слабые места.
К часто возникающим проблемам относятся:
| Причина | Устранение |
| 1. Силовая установка не заводится | |
| Воздушные пробки в элементах подвода горючего. | Устранение воздушных масс возможно посредством прокачки топлива. Операция выполняется ручной помпой. |
| Топливная помпа не выполняет функции. | Демонтировать и отремонтировать помпу. |
| Топливные фильтры засорены | Промыть или заменить фильтры |
| 2. Агрегат не набирает необходимую мощность. | |
| Привод топливной помпы открывается не до конца. | Отрегулировать приводы, управляющие рычагом. |
| Тонкий фильтрующий элемент забит грязью. | Демонтировать и поменять фильтр. |
| Не работают инжекторы мотора. | Диагностика распылителей, чистка, регулировка. |
| Сбился угол, отвечающий за подачу смеси. | Регулировка угла опережения. |
| Засорён очиститель воздуха. | Проверьте и почистите очиститель. |
| Не исправлена топливная помпа. | Демонтировать помпу, починить. |
| Снижено давление наддува. | Демонтируйте турбинный компрессор, отремонтируйте. |
| Нарушение уплотнения механизма, охлаждающего надувочный воздух. | Диагностировать и устранить утечку. |
| 3. Дым при эксплуатации силового агрегата. | |
| Чёрный чад | |
| Засорён очиститель воздуха. | Диагностика и очистка. |
| Игла в сопле распылителя залипла. | Диагностика и определение не работающего устройства, чистка. |
| Топливная помпа не исправна. | Демонтировать и устранить неполадки в помпе. |
| Белый дым | |
| Агрегат холодный. | Прогрейте мотор до рабочей температуры. |
| Попадание жидкости в горючее. | Слить старый дизель, заменить новым. |
| Сбился угол, отвечающий за подачу смеси. | Регулировка угла опережения. |
| Чад синего цвета. | |
| Смазка в рабочей камере агрегата, не достаточная компрессия, износ колец и поршней. | Проведите диагностику, отремонтируйте установку. |
| Количество смазки в картере превышает требуемый уровень. | Отлить излишки смазки. |
| 4. Работа силовой установки сопровождается избыточной температурой. | |
| Недостаток в антифризе. | Приведите количество жидкости в норму. |
| Грязь и пыль на теплообменнике. | Проведите очистку радиатора. |
| Не полное открытие клапана регулировки температуры. | Демонтировать и поменять клапан. |
| Ремень привода вентилятора провис. | Обеспечить нужное натяжение ремня. |
| Шкивы и ремень привода в масле. | Демонтировать ремни, очистить. |
| 5. Циркуляция масла на прогретом агрегате происходит с напором, не соответствующем норме. | |
| Датчик или указатель не работают. | Поменять датчик и указатель, предварительно убедившись в неисправности. |
| Нарушена герметичность патрубков смазки. | Диагностика и устранение утечки. |
| Не исправлена помпа масла. | Почините помпу, или замените. |
| Не достаточное количество смазки в картере. | Доведите количество смазки до требуемого уровня. |
| Заедает перепускной клапан фильтра смазки. | Чистка и устранение дефекта. |
| 6. Силовая установка идёт в «разнос». | |
| Перевести зажигание агрегата в положение «Выключено». Перекрыть горючее и воздух до момента, пока установка не заглохнет. Провести диагностику, отремонтировать мотор. |
Двигатель ММЗ Д-245
Все модификации дизельного двигателя «Д-245» Минского моторного завода – это 4-тактные 4-цилиндровые моторы. Расположение цилиндров в них рядное, вертикальное, впрыск дизтоплива непосредственный, с воспламенением от сжатия. Область применения — места с неограниченным воздухообменом. Д-245 разрешено эксплуатировать при температуре окружающего воздуха от -45C до +45С, при этом при температуре ниже -25С корпус фильтра грубой очистки воздуха должен быть укомплектован подогревателем подводимого топлива.
Первоначально это был типично тракторный двигатель – для тракторов «Беларус МТЗ-100, -102, -890, 892», виброкатков «ВГ-1201» рыбинского , прочей дорожной техники. Силовыми агрегатами «Д-245» укомплектована продукция Орловского завода погрузчиков и Тверского экскаваторного завода, Петрозаводского Онежского тракторного завода. Но форсированные версии данного мотора нашли широкое применение в среднетоннажных грузовиках, начиная с «ЗИЛ-5301 «Бычок», и в автобусах.
Технические характеристики
| Производство | ММЗ |
| Марка двигателя | Д245 |
| Годы выпуска | 1984-н.в. |
| Материал блока цилиндров | чугун |
| Тип двигателя | дизельный |
| Конфигурация | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 2 |
| Ход поршня, мм | 125 |
| Диаметр цилиндра, мм | 110 |
| Степень сжатия | 15.1 17.0 |
| Объем двигателя, куб.см | 4750 |
| Мощность двигателя, л.с./об.мин | 75/1800 81/1800 84/1800 88/1800 105/2200 107/2400 120/2200 127/1800 122/2400 130/2200 136/2400 156/2400 170/2400 177/2300 |
| Крутящий момент, Нм/об.мин | 365/1400 366/1400 411/1400 397/1400 384/1400 355/1500 439/1400 567/1500 422/1500 422/1100-2100 446/1600 515/1600 595/1500 650/1200-1600 |
| Экологические нормы | Евро 0-5 |
| Турбокомпрессор | ТКР-6 ТКР-6.1 ТКР-6.5 С14-199 С15-505 |
| Вес двигателя, кг | 450 (Д245) |
| Расход топлива, л/100 км (для ГАЗ-3309) | 19.2 |
| Расход масла, % к расходу топлива, до | 1.3 1.2 (Евро-4) 0.4 (Евро-2) 0.3 (Евро-3) 0.2 (Д-245.35) |
| Масло в двигатель | 5W-40 15W-40 |
| Сколько масла в двигателе, л | 12 |
| Замена масла проводится, часов | 250 |
| Размеры, мм: — длина — ширина — высота | 965 676 968 |
| Ресурс двигателя, км — по данным завода — на практике | — 300 000+ |
| Двигатель устанавливался | МАЗ-106, 256, 4370/4371 Зубренок, 4581 БЕЛАРУС-920, 952, 1025 ГАЗ-1503, 2504,3308, 3309, 3310 Валдай, 3403, 3507 КАВЗ-3244, 3976, 39765 ЗИЛ-130, 131, 3250, 4319, 4329/4331, 4334, 5301 Бычок, МТЗ-890, 892, 895, 922, 923, 950, 952, 1005, 1021, 1025 ПАЗ-3205, 4230 Аврора, 4234 ЛАЗ-695 ЕК-14, ЕК-18, ЕТ-14, ЕТ-16, ЕТ-18 ГС-10.01-02 ДС-181 ТЛТ-100М |
Модификации ММЗ Д-245 и их отличия
- Д-245.1 — мотор, выпускающийся с 1992 для ЗиЛ и оснащающийся турбиной ТКР-6. Здесь мощность достигает 107 л.с.
- Д-245.2 — тракторный аналог Д-245, но с интеркулером и другой настройкой ТНВД. Выпускается с 2000 года и имеет мощность 120 л.с.
- Д-245.4 — версия Д-245 с турбиной ТКР 6-01 без интеркулера мощностью 81 л.с.
- Д-245.5 — аналог Д245.4, но мощность увеличена до 88 л.с.
- Д-245.7 — дизель для автобусов и грузовиков массой до 8 тонн. Версия под Евро-1, шла с турбиной ТКР 60-14-3 и развивает 122 л.с. при 2400 об/мин, крутящий момент 422 Нм при 1500 об/мин. Затем его дорабатывали под Е2, Е3, Е4 и Е5. На Евро-2 стоит турбина ТКР 60-14-02, на Евро-3 — ТКР 60-14, а на Евро-4 уже установлена ТКР 60.01.01-02 и мощность увеличилась до 130 л.с. при 2200 об/мин, момент 422 Нм при 1100-2100 об/мин.
- Д-245.9 — аналог 245.7, но с турбиной ТКР 60-14-03 (Евро-1), ТКР 60-14-01 (Евро-2/3) или ТКР 60.01.01-03 (Евро 4), а мощность увеличена до 136 л.с. при 2400 об/мин, момент 446 Нм при 1600 об/мин. Двигатель предназначался для грузовых автомобилей и автобусов массой до 12 тонн.
- Д-245.10 — двигатель для Бычка на 107 л.с.
- Д-245.11 — модификация на 107 л.с. при 2400 об/мин, момент 355 Нм при 1500 об/мин.
- Д-245.12 — автомобильный мотор без интеркулера с турбиной ТКР-6 (на Евро-1 — ТКР 7Н2А), который имеет 109 л.с.
- Д-245.16 — тракторная версия, развивающая 127 л.с. при 1800 об/мин, момент 567 Нм при 1500 об/мин. Выпускался двс для Онежского тракторного завода.
- Д-245.20 — версия для ЗиЛ на 107 л.с.
- Д-245.30 — аналог Д245.7, но с турбиной ТКР 60.01.01-01 (60.01.01-05), ее мощность 156 л.с. при 2400 об/мин, а крутящий момент 515 Нм при 1600 об/мин. Модификация предназначена для автомобилей массой 12 и 18 тонн.
- Д-245.35 — версия для автомобилей массой до 13, 18 и 21 тонн. Мощность 170 л.с. при 2400 об/мин, крутящий момент 595 Нм при 1500 об/мин. На версиях под Евро-4 стоит турбина ТКР-60.01.01 и мощность увеличена до 177 л.с. при 2300 об/мин, момент 650 Нм при 1200-1600 об/мин.
- Д-245.42 — тракторный дизель на 75 л.с. при 1800 об/мин, момент 365 Нм при 1400 об/мин.
- Д-245.43 — еще одна тракторная версия на 84 л.с. при 1800 об/мин, крутящий момент 411 Нм при 1400 об/мин.
Технические характеристики двигателя Д 245
Простота и надёжность, вот преимущество и залог популярности мотора. Благодаря этим параметрам, агрегат на шаг впереди конкурентов. Помимо прочего, технические характеристики двигателя Д 245 удовлетворяют потребности пользователей.
Базовый агрегат:
| Данные | Расшифровка |
| Тип силовой установки | Четырёхтактный |
| Смесь топлива и воздуха | Введение горючего в камеру сгорания |
| Цилиндры, итого (шт.) | «4» |
| Положение цилиндров | вертикально, ряд |
| Объём агрегата (л.) | 4,75 |
| Очерёдность хода | «1» + «3» + «4» + «2» |
| Кручение кривошипного вала | совпадает со стрелкой часов |
| Цилиндр Ø (мм.) | 110 |
| Поршень, ход (мм.) | 125 |
| Отношение полного объёма к объёму камеры сгорания | 15,1 |
| Мощность (л.с.) | 122 |
| Импульс (Нм.) | 460 |
| Вес дизеля (кг.) | 560 |
| Размер: Д-Ш-В (мм.) | 990+680+1260 |
| Ресурс (км.) | 500000 |
| Смазка | Система смазки двигателя д 245 (нагнетание + пары масла) |
| Моторное масло, объём (л.) | 10,8 |
| Масло | 5W40, 15W40 |
| Охлаждение | Жидкостью, замкнуто, вентиляция |
| Объём антифриза (л.) | 17 |
Блок цилиндров силовой установки Д-245:
Изначально силовая установка Д-245 соответствовала классу «Евро-0», после ужесточения требований, агрегат удалось поднять до уровня:
- двигатель Д 245 евро 1 с 1998 года;
- двигатель Д 245 евро 2 с 2005 года;
- двигатель Д 245 евро 3 с 2008 года;
- двигатель Д 245 евро 5 с 2016 года.
Двигатель Д-245, соответствующие стандартам «Евро 2» и «Евро 3» имели в аббревиатуре обозначение Е2 и Е3 соответственно. Такие силовые установки стоят на автомобилях ГАЗ-33104 («Валдай»), ГАЗ-331041, ГАЗ-331042, ГАЗ-331043 (Д-245.7Е3, Д-245.7Е2).
Другая модификация, например, силовая установка Д-245.12С предназначалась для использования на грузовых автомобилях. Параметры этого мотора в сравнении с базой, отличаются по мощности, 80 лошадиных сил и, габаритам.
Модель с аббревиатурой Д-245.9 устанавливают на технику, для перевозки пассажиров и груза. Грузовой и пассажирский автотранспорт ЗИЛ-130, ЗИЛ-5301 «Бычок», ПАЗ-4320 «Аврора», МАЗ-4370 «Зубрёнок» использовал агрегат под капотом. В сравнении с базой, силовая установка отличается распределительным валом на пяти опорах, поршнями, которые конструктивно снабжены тремя канавками, топливным насосом с увеличенной интенсивностью впрыска. Так же установка оснащена охладителем воздуха, с целью увеличить плотность и массу.
Для переоборудования автомобилей ЗИЛ-131 с бензинового двигателя на дизельный мотор, предусмотрена силовая установка Д-245.12С-231. В комплектации агрегата предусмотрен стартер на 12В. Конструктивные отличия в сравнении с базой как у предыдущей модели.
Автомобиль ЗИЛ-5301 «Бычок»:
Тюнинг
Дизельный четырехцилиндровый мотор Д 245 имеет существенный запас моторесурса, что позволяло, практически без его ущерба, увеличивать показатель мощности.
- Так, многие автовладельцы производили замену штатной турбины на наддув большего давления, что позволяло сразу же поднять мощность мотора до отметки в 150-160 лошадиных сил. При установке турбины не требовалось проводить дополнительную замену шатунной группы. Отметим, что данную работу должен выполнять исключительно опытный инженер.
- Установка модернизированного варианта выхлопной системы позволяла получить дополнительно около 20-25 лошадиных сил. Подобный вариант тюнинга отличался простотой и мог быть выполнен автовладельцем самостоятельно. Необходимо лишь учитывать тот факт, что в зависимости от конкретной разновидности используемой выхлопной системы могли ухудшаться показатели соответствия экологическим нормам этого мотора.
- Многие автовладельцы решаются на глубокий тюнинг серии Д 245, который подразумевает замену коленвала, клапанов, форсунок и топливного насоса. Данная работа производится также с заменой штатной турбины на наддув большего давления. В итоге при такой комплексной работе возможно увеличение мощности двигателя до отметки в 200 лошадиных сил. При этом эксплуатационный ресурс такого форсированного дизельного двигателя может составлять 200 тысяч километров пробега и более.
Компоненты двигателя Д-245
Двигатель Д-245, как и другие механизмы, состоит из элементов. Каждая составляющая отвечает за возложенную часть работы, сумма которых образует функционал агрегата.
Остов и головка камер
Остов мотора, главная несущая деталь двигателя, в которой установлены гильзы. Охлаждение деталей происходит открытым методом, за счёт обтекания поверхности водой. Для предотвращения утечки предусмотрены уплотнители. Стенки остова используются, как подпорки вала. Низ опоры не меняется, поскольку выполнена заодно с остовом. Внутреннее пространство пронизывает канал, по которому под давлением подаётся смазка к нагруженным деталям. Чётные опоры с распылителями, подающими масло на днище вытеснителей. Особенность поддерживает сбалансированный тепловой режим, увеличивая долговечность мотора.
Материал головки остова — чугун. Для поддержания функционала мотора, в изделии предусмотрены клапанные направляющие и отверстия для монтажа топливных распылителей. Так же предусмотрен крепёж привода клапанов и сёдла. В боковых поверхностях изделия предусмотрены каналы подачи топливной смеси и отвода отработанных газов. Внутренняя часть головки с протоками, по которым из остова попадает жидкость охлаждения. Для предотвращения утечки жидкости, предусмотрен уплотнитель.
Остов:
Механизм кривошипа
Дизельный агрегат оборудован коленчатым валом, материал изготовления которого сталь. Надёжная фиксация внутри агрегата происходит за счёт опор (5 штук), движение по оси ограничено стопором. Что бы уравновесить механизм, на изделии закреплён груз. Сзади торец снабжен маховым колесом, выполненным из чугуна с зубчатой насечкой, посредством которой активируется мотор. Вытеснители с вмонтированной камерой горения, для получения эффекта при выделении энергии. Клапана приводятся валом, расположенным снизу, передача напора происходит посредством толкателей. Привод осуществляется главным валом, посредством шестерёнок. Шестерёнки снабжены метками, которые помогают регулировать открытие и закрытие клапанов.
Коленчатый вал:
Питание
Главные устройства создания и бесперебойной поставки дизеля, это помпа, турбинный компрессор, фильтрующий воздушный элемент. Модификация мотора непосредственно влияют на применение той либо иной модели помпы, что сказывается на характеристиках распыления. Узел активируется шестернями вала распределения. В экстренных случаях срабатывает электромагнит, перекрывающий провод с дизелем.
Поступая в камеру, воздушная масса проходит две степени чистки: грубую и тонкую фильтрацию. Увеличить показатели мотора помогает турбинный компрессор, который сжимает подаваемый в камеру воздух. Конструктивно, это турбина, разгоняемая выхлопными газами за счёт использования центростремительной силы. На оси с турбиной установлен компрессор с одной ступенью, конструкция помещена на коллекторе выпуска. Агрегаты с охладителем подаваемой воздушной смеси регулируют компрессорные настройки. С этой целью некоторые газы выхлопа идут мимо колеса работы, уменьшая обороты и напор наддува.
Турбокомпрессор:
Снижение температуры и трения двигателя Д-245
Что бы избежать перегрева мотора, жидкость охлаждения перемещают по полостям остова и голове камер. Напор создаётся центробежной помпой, которая размещена в передней части установки. Активируется помпа ременной передачей, посредством работы коленчатого вала. Ремень одновременно приводит в действие генерирующее устройство, расположенное на боковой части поддона. В охлаждающий контур включёно устройство контроля температуры, поддерживающее нужное значение последней. Так же в изделие встроен датчик сигнала перегрева установки.
Смазка двигателя происходит посредством помпы, забирающей масло из картера. Нуждающиеся детали и узлы смазываются под напором, остальные масляным туманом и брызгами. За чистоту масла отвечает фильтрующий элемент, который меняется каждые 10000 км пробега. Мотор чувствителен к состоянию смазки и уровню, поскольку параметры влияют на продолжительность работы турбинного компрессора.
Головка блока цилиндров
Это чугунная отливка, имеющая во внутренних полостях клапаны впускные и выпускные. Впускные – с винтовым профилем. Для осуществления отвода тепла в головке цилиндров предусмотрены внутренние полости, для циркуляции охлаждающей жидкости. Сёдла клапанов головки цилиндров выполнены из сплава, имеющего жаропрочные и износостройкие свойства.
Сверху на головке цилиндров смонтированы стойки, ось коромысел + коромысла, крышка головки, впускной коллектор, и закрывающий клапанный механизм колпак крышки. Слева (со стороны топливного насоса) находятся четыре форсунки в головке, а также четыре свечи накаливания; справа – закреплён выпускной коллектор. Уплотняет соединение головки и блока цилиндров прокладка из безасбестового полотна, которое армировано перфорированным стальным листом.
Крупным производителем резинотехнических автокомпонентов для двигателей ММЗ-Д240, Д245 с 1993 года является торговая марка Балаково Запчасть. Предприятие специализируется на выпуске автозапчастей из резины, силикона и термопластичного полиуретана, располагается в городе Балаково, Саратовской области.
Надежность, проблемы и ремонт ММЗ Д-245
В 1984 году началось производство одного из самых известных турбированных дизельных двигателей ММЗ — Д-245. Этот мотор был разработан на базе Д-243 и является его турбоверсией. Здесь стоит рядный четырехцилиндровый чугунный блок цилиндров от 243-го с мокрыми чугунными гильзами, но он получил масляные форсунки для охлаждения поршней. В блоке установлен усиленный стальной коленвал с ходом поршня 125 мм, были применены усиленные стальные шатуны, новые алюминиевые поршни с другими кольцами. Давление масла на двигателях Д-245 (номинальная частота вращения) — 2.5-3.5 кгс/см 2 . Сверху блока стоит модифицированная чугунная головка с другими седлами клапанов. Диаметр тарелок клапанов такой: впуск — 48 мм, выпуск — 42 мм, диаметр стержня — 11 мм. Распредвал установлен в блоке и вращается от коленвала посредством шестерни, он воздействует на клапана с помощью стальных толкателей, штанг и коромысел. Регулировка клапанов на Д-245 выполняется по необходимости, после каждых 500 часов работы вы должны проверить, в каком состоянии зазоры. Должно быть так: впускные 0.25 мм, выпускные 0.45 мм. Порядок регулировки клапанов 1-3-4-2. Конечно же, здесь свой впуск, выпуск, ТНВД 4УТНИ-Т, более мощный масляный насос и турбокомпрессор ТКР-6 (на базовой версии).
В 1998 году начался выпуск моторов Д-245 Евро-1. Еще через 3 года пошли версии под Евро-2, которые отличаются коленвалом, поршнями под степень сжатия 17, ГБЦ, топливным насосом ЯЗДА 773 и турбиной ТКР 6.1. ДВС Д-245 Евро-3 начали выпускаться в 2006 году и отличаются они своей поршневой, поршневыми пальцами 42 мм, впрыском Common rail с топливным насосом Bosch CP3.3 и со своими форсунками. Здесь стоит турбина ТКР-6,5.1 и блок управления Bosch EDC7UC31.
В 2012 году в Минске решили установить на Д-245 систему EGR и сажевый фильтр, поставили также новые распылители, увеличили давление впрыска до 1600 бар, доработали блок цилиндров, увеличили диаметры коренных опор, изменили шатуны, поставили новый коленвал с другими шатунными и коренными шейками, а также новые поршни и поршневые кольца. Кроме того, тут установлен свой распредвал и более жесткие пружины клапанов. На Д-245 Е4 применяется турбина С15-505, а управляет таким движком ЭБУ Bosch EDC7UC31. Чтобы достичь экологического стандарта Евро-5, были установлены новые форсунки, увеличено давление впрыска до 1800 бар, а на топовом Д-245.35Е5 стоит система SCR. Такие движки шли с 2014 года.
Модификации ММЗ Д-245 и их отличия
1. Д-245.1 — мотор, выпускающийся с 1992 для ЗиЛ и оснащающийся турбиной ТКР-6. Здесь мощность достигает 107 л.с. 2. Д-245.2 — тракторный аналог Д-245, но с интеркулером и другой настройкой ТНВД. Выпускается с 2000 года и имеет мощность 120 л.с. 3. Д-245.4 — версия Д-245 с турбиной ТКР 6-01 без интеркулера мощностью 81 л.с. 4. Д-245.5 — аналог Д245.4, но мощность увеличена до 88 л.с. 5. Д-245.7 — дизель для автобусов и грузовиков массой до 8 тонн. Версия под Евро-1, шла с турбиной ТКР 60-14-3 и развивает 122 л.с. при 2400 об/мин, крутящий момент 422 Нм при 1500 об/мин. Затем его дорабатывали под Е2, Е3, Е4 и Е5. На Евро-2 стоит турбина ТКР 60-14-02, на Евро-3 — ТКР 60-14, а на Евро-4 уже установлена ТКР 60.01.01-02 и мощность увеличилась до 130 л.с. при 2200 об/мин, момент 422 Нм при 1100-2100 об/мин. 6. Д-245.9 — аналог 245.7, но с турбиной ТКР 60-14-03 (Евро-1), ТКР 60-14-01 (Евро-2/3) или ТКР 60.01.01-03 (Евро 4), а мощность увеличена до 136 л.с. при 2400 об/мин, момент 446 Нм при 1600 об/мин. Двигатель предназначался для грузовых автомобилей и автобусов массой до 12 тонн. 7. Д-245.10 — двигатель для Бычка на 107 л.с. 8. Д-245.11 — модификация на 107 л.с. при 2400 об/мин, момент 355 Нм при 1500 об/мин. 4. Д-245.12 — автомобильный мотор без интеркулера с турбиной ТКР-6 (на Евро-1 — ТКР 7Н2А), который имеет 109 л.с. 5. Д-245.16 — тракторная версия, развивающая 127 л.с. при 1800 об/мин, момент 567 Нм при 1500 об/мин. Выпускался двс для Онежского тракторного завода. 3. Д-245.20 — версия для ЗиЛ на 107 л.с. 4. Д-245.30 — аналог Д245.7, но с турбиной ТКР 60.01.01-01 (60.01.01-05), ее мощность 156 л.с. при 2400 об/мин, а крутящий момент 515 Нм при 1600 об/мин. Модификация предназначена для автомобилей массой 12 и 18 тонн. 4. Д-245.35 — версия для автомобилей массой до 13, 18 и 21 тонн. Мощность 170 л.с. при 2400 об/мин, крутящий момент 595 Нм при 1500 об/мин. На версиях под Евро-4 стоит турбина ТКР-60.01.01 и мощность увеличена до 177 л.с. при 2300 об/мин, момент 650 Нм при 1200-1600 об/мин. 4. Д-245.42 — тракторный дизель на 75 л.с. при 1800 об/мин, момент 365 Нм при 1400 об/мин. 4. Д-245.43 — еще одна тракторная версия на 84 л.с. при 1800 об/мин, крутящий момент 411 Нм при 1400 об/мин.
Кривошипно-шатунный механизм
На стальном коленчатом валу имеется 5 коренных и 4 шатунные шейки. В шатунных шейках коленвала есть полости для дополнительно-центробежной очистки масла. Полости шеек прикрываются резьбовыми заглушками.
Осевое усилие коленвала воспринимают 4 биметаллических(или из алюминиевого сплава) полукольца, которые установлены в расточках БЦ и крышки 5-го коренного подшипника.Чтобы компенсировать нагрузки сил инерции на коренные подшипники, на 1-й, 4-й, 5-й и 8-й щеках коленчатого вала сделаны противовесы. Спереди и сзади коленвал уплотнён манжетами. На переднем его конце установлены шестерни привода газораспределения, маслонасоса, шкив привода водяного насоса и генератора. На заднем фланце вала закреплён маховик.
Поршни изготовлены из алюминиевого сплава. В днище поршней находятся камеры сгорания, смещённые относительно их осей. В верхней части поршня имеется3 канавки — в 2-х из них установлены кольца компрессионные, в 3-ей–кольцо маслосъёмное. В бобышках поршней имеются отверстия под поршневые пальцы. Поршневые пальцы полые, изготовлены они из хромоникелевой стали.
Шатун стальной, двутаврового сечения, с втулкой, запрессованной в верхнюю головку. Верхняя головка шатуна и втулка имеют отверстия для смазки поршневого пальца. Вкладыши коренных и шатунных подшипников коленвала выполнены из биметаллической полосы. Маховик изготавливается из чугуна и крепится к фланцу коленвала болтами.
