Шестицилиндровый рядный бензиновый двигатель toyota

Недостатки и слабые места

Существенной проблемой 1Г является большой расход масла. Нередко масло протекает, и помочь может только замена датчика давления. Масляное давление в двигателе 1G-FE также требует внимания.

Датчик давления масла Toyota 1G-FE

Слабые места – клапаны холостого хода и ДПДЗ. При неправильной установке, они провоцируют «плавание» оборотов 1G-FE.

Клапан холостого хода Toyota 1G-FE

Главный минус турбомодификаций данного двигателя – короткий срок службы. Турбокомпрессоры часто нуждаются в замене, менее надежны, но требуют высококачественное масло.

Проблемы не влияют на общую производительность, он обладает большим моторесурсом и рассчитан на долгое время работы.

Одно название – 2 мотора

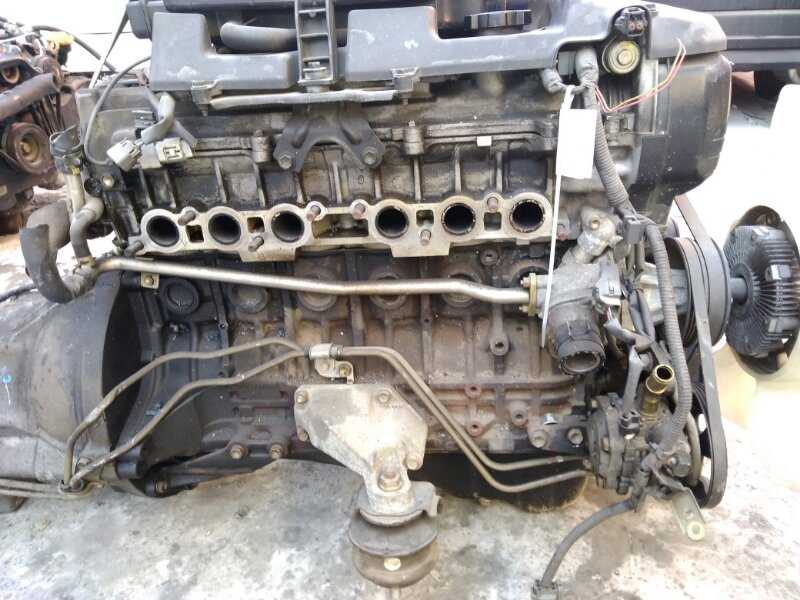

Toyota 1G-FE

С 1988 по 2008 на заднеприводные модели Тойота класса «Е» устанавливались двигатели 1G-FE. Под одним названием существовало два типа мотором: тип’90 и тип’98. Мотор 1Г-ФЕ тип’90 отличался от тип’98 слабым датчиком давления масла, а также приводом маслонасоса, ремнем ГРМ. При этом в случае загустения масла и при холодном пуске имелась большая вероятность перескока ремня газораспределительного механизма.

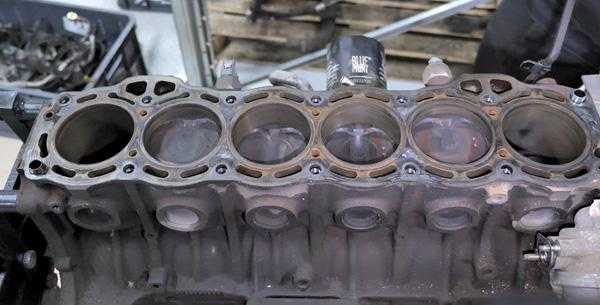

Блок цилиндров двигателя Toyota 1G-FE

В 1998 году мотор подвергся кардинальным изменениям. Основные преобразования коснулись механической части мотора, его конструкции. Оставляя внешнюю оболочку практически неизменной, Тойота обновила блок цилиндров и цилиндро-поршневую группу, добавила гидронатяжитель ремня. Движок также претерпел изменения, в частности, увеличение мощности (из-за повышения степени сжатия), добавление VVT и получение бестрамблерного зажигания.

Поршень, цилиндр, кольца и палец для Toyota 1G-FE

Конструкция и технические характеристики

Мотор 1G-FE относится к семейству рядных 24-клапанных шестицилиндровых ДВС с ременным приводом на один распредвал. Второй распредвал приводится в движение от первого через специальную шестерню («TwinCam с узкой головкой блока цилиндров»).

Двигатель 1G-FE BEAMS построен по аналогичной схеме, но имеет более сложную конструкцию и начинку ГБЦ, а также новые цилиндро-поршневую группу и коленчатый вал. Из электронных устройств в ДВС присутствуют система автоматического изменения фаз газораспределения VVT-i, электронно управляемая дроссельная заслонка ETCS, бесконтактное электронное зажигание DIS-6 и система управления геометрией впускного коллектора ACIS.

Параметр	Значение
Компания-производитель / завод	Toyota Motor Corporation / Shimoyama plant
Модель и тип ДВС	1G-FE, бензиновый	1G-FE BEAMS, бензиновый
Годы выпуска	1988-1998	1998-2005
Конфигурация и количество цилиндров	Рядный шестицилиндровый (R6)
Рабочий объем, см3	1988
Диаметр цилиндра/ Ход поршня, мм	75,0 / 75,0
Степень сжатия	9,6	10,0
Количество клапанов на цилиндр	4 (2 на впуск и 2 на выпуск)
Механизм газораспределения	Ремень, два верхних вала (DOHC)	Ремень, два верхних вала (DOHC) и система VVTi
Последовательность срабатывания цилиндров	1-5-3-6-2-4
Макс. мощность, л.с. / об.мин.	135 / 5600 140 / 5750*	160 / 6200
Макс. крутящий момент, Н·м / об.мин.	180 / 4400 185 / 4400*	200 / 4400
Система питания	Распределенный электронный впрыск топлива (EFI)
Система зажигания	Распределитель (трамблер)	Индивидуальная катушка зажигания на каждый цилиндр (DIS-6)
Система смазки	Комбинированная
Система охлаждения	Жидкостная
Рекомендованное октановое число бензина	Неэтилированный бензин АИ-92 или АИ-95
Соответствие экологическим нормам	—	ЕВРО 3
Тип агрегатируемой с ДВС трансмиссии	4-ст. и 5-ст. МКПП / 4-ст. АКПП
Материал БЦ / ГБЦ	Чугун / Алюминий
Вес двигателя (примерный), кг	180
Ресурс двигателя по пробегу (примерный), тыс. км	300-350

* — технические характеристики для модернизированного двигателя 1G-FE (годы выпуска 1996-1998).

Средний расход топлива по всем моделям не превышает 10 л на 100 км пути в смешанном цикле.

Опыт эксплуатации и обслуживания

1G-FE Beams в Toyota Crown

Вся история эксплуатации двигателей серии 1G подтверждает устоявшееся мнение об их высокой надежности и неприхотливости

Специалисты обращают внимание владельцев автомобилей лишь на два момента: необходимость контроля состояния ремня ГРМ и важность своевременной замены моторного масла. Первым от старого или некачественного масла страдает клапан VVTi, который элементарно засоряется. Часто причиной неисправности может быть не сам двигатель, а навесные устройства и дополнительные системы, обеспечивающие его функционирование

Например, если машина не заводится, первым делом надо проверять генератор и стартер. Важнейшую роль в «здоровье» двигателя играют термостат и водяная помпа, обеспечивающие комфортный температурный режим. Большинство проблем с ДВС позволяет выявить самодиагностика автомобилей Toyota — способность бортовой электроники авто «фиксировать» возникающие в системах неисправности и отображать их при определенных манипуляциях со специальными разъемами

Часто причиной неисправности может быть не сам двигатель, а навесные устройства и дополнительные системы, обеспечивающие его функционирование. Например, если машина не заводится, первым делом надо проверять генератор и стартер. Важнейшую роль в «здоровье» двигателя играют термостат и водяная помпа, обеспечивающие комфортный температурный режим. Большинство проблем с ДВС позволяет выявить самодиагностика автомобилей Toyota — способность бортовой электроники авто «фиксировать» возникающие в системах неисправности и отображать их при определенных манипуляциях со специальными разъемами.

В процессе эксплуатации в ДВС 1G наиболее часто могут возникать следующие проблемы:

1. Подтекание моторного масла через датчик давления. Устраняется заменой датчика на новый.
2. Сигнализация недостаточного давления масла. В большинстве случаев вызвана неисправностью датчика. Устраняется заменой датчика на новый.
3. Нестабильность оборотов холостого хода. Этот дефект может вызываться сбоями следующих устройств: клапан холостого хода, дроссельная заслонка или датчик положения дроссельной заслонки. Устраняется настройкой или заменой неисправных устройств.
4. Трудности при запуске холодного двигателя. Возможные причины: не работает форсунка холодного пуска, нарушена компрессия в цилиндрах, неправильно выставлены метки ГРМ, тепловые зазоры клапанов не соответствуют допускам. Устраняются правильной настройкой, регулировкой или заменой неисправных устройств;
5. Большой расход масла (свыше 1 л на 10000 км). Обычно вызывается «залеганием» маслосъемных колец при долгой эксплуатации ДВС. Если не помогают стандартные мероприятия по раскоксовке, то помочь может только капитальный ремонт двигателя.

Ниже приведен перечень тех операций, которые необходимо проводить в обязательном порядке через определенный километраж пробега:

• замена моторного масла — через 10 тыс. км. На вопрос «Какое масло лить?» ответ дает руководство по эксплуатации. Общая рекомендация Toyota: для 1G-FE — масло 5W30 (5W20) SJ; для 1G-FE BEAMS — 5W20 SL/GF-3. Объем заливки 3.9 л, в масляный фильтр входит 0.2 л.
• замена комплекта ремня ГРМ — через 100 тыс. км. В процессе этой операции обычно производится и замена помпы;
• замена свечей зажигания — через 20 тыс. км. Для 1G-FE применяются свечи 90919-01164 (Denso K16R-U11), для 1G-FE BEAMS 90919-01184 (Denso K20PR-U11);
• замена топливного фильтра — через 20 тыс. км. Для 1G-FE топливный фильтр 23300-79145 (до 08.1990 г.) и 23300-79146 (после 08.1990 г.). Находится под капотом, рядом с топливной рампой. Для 1G-FE BEAMS фильтр 23300-21010, находится в баке;
• проверка и регулировка клапанов с помощью шайб на холодном двигателе (зазоры клапанов: впускные 0.15-0.25 мм, выпускные 0.25-0.35 мм) — через 20 тыс. км пробега (для 1G-FE BEAMS).

Применяемость двигателей

Мотор Toyota 1G-FE ставился на большинство заднеприводных автомобилей класса Е и на некоторые модели класса Е+. Список этих автомобилей с указанием их модификаций приведен ниже:

Двигатель 1G-FE BEAMS не просто заменил предыдущую модификацию на новых версиях тех же моделей Toyota, но смог «освоить» несколько новых авто японского рынка и даже «выехал» в Европу и на Ближний Восток на Lexus IS200/IS300:

• Mark 2 GX105/GX110/GX115;
• Chaser GX100/GX105;
• Cresta GX100/GX105;
• Verossa GX110/GX115;
• Crown Comfort GBS12/GXS12;
• Crown/Crown Majesta GS171;
• Altezza/Altezza Gita GXE10/GXE15;
• Lexus IS200/300 GXE10.

Модификации моторов JZ

1JZ

Объем ДВС 2,5 литра (2495 см3). Диаметр цилиндра 86 мм. Длина хода поршня 71,5 мм. Привод ГРМ ременный. В двигателе 24 клапана. Количество распределительных вало — 2. Производился с 1990 по 2007.

1JZ-GE

Такие двигатели с 1990 по 1995 годы развивали мощность 180 л.с. или 125 килоВатт при скорости вращения коленвала — 6000 об/мин. Максимальный крутящий момент получался 235 Н*м при скорости вращения коленчатого вала 4800 об/мин.

Такие двигатели после 1995 года выпуска развивали мощность 200 л.с. или 147 кВт при скорости вращения коленвала 6000 оборотов в минуту. Максимальный крутящий момент был 251 Н*м при 4000 об/мин. Степень сжатия в цилиндрах в пропорции 10:1.

До 1995 года — 1-е поколение моторов шли с трамблерным зажиганием. После 95 г.  — 2-е поколение двигателей шли с катушечным зажиганием (одна катушка на две свечи зажигания). В них уже начали устанавливать систему фаз газораспределения vvt-i. Это поспособствовало тому, что крутящий момент поднимался плавнее и увеличилась эксплуатационная мощность на 20 л.с.

Двигатели устанавливались продольно на машинах с задним приводом. Авто с такими моторами оснащались автоматической коробкой переключения передач с 4 или 5-ю скоростями. Механическую КПП не устанавливали на машины с двигателями JZ. Привод деталей газораспределительного механизма — ременный.

1jz-GE устанавливался на такие модели Тойота:

1. Toyota Mark II (Марк 2)/ Toyota Chaser (Шасер)/ Toyota Cresta (Креста)
2. Toyota Mark II Blit (Марк 2 Блит)
3. Toyota Progres (Прогресс)
4. Toyota Crown (Кроун)
5. Toyota Crown Majesta (Кроун Маджеста)
6. Toyota Brevis (Бревис)
7. Toyota Progres  (Прогресс)
8. Toyota Soarer (Соарер)
9. Toyota Verossa (Веросса)

1JZ-GTE

Двигатели первого поколения имели два параллельно расположенных турбокомпрессора СТ12А (Twin Turbo / Твин Турбо) под одним общим интеркулером. Степень сжатия в цилиндрах была 8,5:1.  Мощность ДВС 280 л.с. или 210 кВт при 6200 об/мин. Крутящий (max) момент был 363 Н*м при 4800 об/мин. Габаритные размеры поршней и цилиндров, длина хода поршней такие же, как у предыдущей модели 1jz-ge.

Второе поколение производимых движков начинасло с 1996 года. Мотор уже оснащался системой VVT-i, степень сжатия была значительно увеличена и составляла 9,1:1. Турбонагнетатель был один, но большего размера. Также ставились усовершенствованные прокладки клапанов с покрытием нитрита титана, что уменьшало силу трения с кулачками механизма газораспределения.

Мотор 1JZ-GTE устанавливался на следующие автомобили:

Toyota Mark II / Chaser / Cresta модификаций 2.5 GT TwinTurbo (1JZ-GTE ) (JZX81), Tourer V (JZX90, JZX100), IR-V (JZX110), Roulant G (Cresta JZX100)
Toyota Soarer (JZZ30)
Toyota Supra (JZA70)
Toyota Verossa
Toyota Crown (JZS170)

1JZ-FSE

В 2000 году, 18 лет назад появилась новая модификация серии 1JZ. Этот мотор был с принудительным впрыском бензина — D4. Мощность агрегата составляла 197 лс, крутящий момент — 250 Н*м. Модель может работать на бедной смеси в соотношении от 20:1 до 40:1. Это снижает расход топлива.

2JZ-GE

Выпускался с 1991 года. Объем мотора 3,0 литров. Диаметр цилиндров составляет 86 мм, длина хода поршня тоже 86 мм.

2Jz-ge 1-го поколения мотор имел обычную схему газораспределительного механизма DOHC с 4-мя клапанами на цилиндр. Мощность — 220 лс. при скорости вращения коленвала от 5800 до 6000 об/мин. Максимальный крутящий момент — 298 Н*м при 4800 об/мин.

2Jz-ge 2-го поколения устанавливалась система газораспределения фаз VVT-i, система зажигания DIS с одной катушкой на 2 цилиндра. Мощность увеличилась на 10 л.с. и составляла 230 л.с. при тех же 5800-6000 об/мин.

Устанавливался на следующие модели:

1. Toyota Altezza / Lexus IS 300
2. Toyota Aristo / Lexus GS 300
3. Toyota Crown / Toyota Crown Majesta
4. Toyota Mark II
5. Toyota Chaser
6. Toyota Cresta
7. Toyota Progres
8. Toyota Soarer / Lexus SC 300
9. Toyota Supra MK IV

2JZ-GE

Последняя модель в этой серии JZ выпускалась с 1991 по 2002 годы. Мощность силового агрегата составляля 280 л.с. при скорости вращения коленвала 5600 об/мин. Макс крутящий момент — 435 Н*м.

Систему фаз VVT-i газораспределения начали устанавливать в эту модификацию с 1997 года. Крутящий момент был увеличен до 451 Н*м.

Правительство Японии ограничило мощность двигателей легковых автмомобилей для эксплуатации в своей стране до 280 л.с. Экспортные варианты двигателей и машин для США обладали мощностью 321 л.с.

В это время компания Ниссан успешно выигрывала автомобильные гоночные соревнования FIA и N Touring Car с разработанными компанией Nismo двигателями RB26DETT и RB26DETT N1. А двигатель Toyota 2JZ-GE стал их конкурентом.

Опыт эксплуатации и обслуживания

В процессе эксплуатации в ДВС 1G наиболее часто могут возникать следующие проблемы:

1. Подтекание моторного масла через датчик давления. Устраняется заменой датчика на новый.
2. Сигнализация недостаточного давления масла. В большинстве случаев вызвана неисправностью датчика. Устраняется заменой датчика на новый.
3. Нестабильность оборотов холостого хода. Этот дефект может вызываться сбоями следующих устройств: клапан холостого хода, дроссельная заслонка или датчик положения дроссельной заслонки. Устраняется настройкой или заменой неисправных устройств.
4. Трудности при запуске холодного двигателя. Возможные причины: не работает форсунка холодного пуска, нарушена компрессия в цилиндрах, неправильно выставлены метки ГРМ, тепловые зазоры клапанов не соответствуют допускам. Устраняются правильной настройкой, регулировкой или заменой неисправных устройств;
5. Большой расход масла (свыше 1 л на 10000 км). Обычно вызывается «залеганием» маслосъемных колец при долгой эксплуатации ДВС. Если не помогают стандартные мероприятия по раскоксовке, то помочь может только капитальный ремонт двигателя.

Ниже приведен перечень тех операций, которые необходимо проводить в обязательном порядке через определенный километраж пробега:

• замена моторного масла — через 10 тыс. км. На вопрос «Какое масло лить?» ответ дает руководство по эксплуатации. Общая рекомендация Toyota: для 1G-FE — масло 5W30 (5W20) SJ; для 1G-FE BEAMS — 5W20 SL/GF-3. Объем заливки 3.9 л, в масляный фильтр входит 0.2 л.
• замена комплекта ремня ГРМ — через 100 тыс. км. В процессе этой операции обычно производится и замена помпы;
• замена свечей зажигания — через 20 тыс. км. Для 1G-FE применяются свечи 90919-01164 (Denso K16R-U11), для 1G-FE BEAMS 90919-01184 (Denso K20PR-U11);
• замена топливного фильтра — через 20 тыс. км. Для 1G-FE топливный фильтр 23300-79145 (до 08.1990 г.) и 23300-79146 (после 08.1990 г.). Находится под капотом, рядом с топливной рампой. Для 1G-FE BEAMS фильтр 23300-21010, находится в баке;
• проверка и регулировка клапанов с помощью шайб на холодном двигателе (зазоры клапанов: впускные 0.15-0.25 мм, выпускные 0.25-0.35 мм) — через 20 тыс. км пробега (для 1G-FE BEAMS).

Обслуживание двигателя 1Г-ФЕ

Двигатель 1G-FE обслуживают по следующему регламенту:

1. Для мотора необходимо масло 5W-30 или 5W-40, для замены нужно 4.1—4.3 литра. Объем смазки двигателя внутреннего сгорания составляет 4.5—4.8 литра. Периодичность замены масла – не более 10 000 километров.

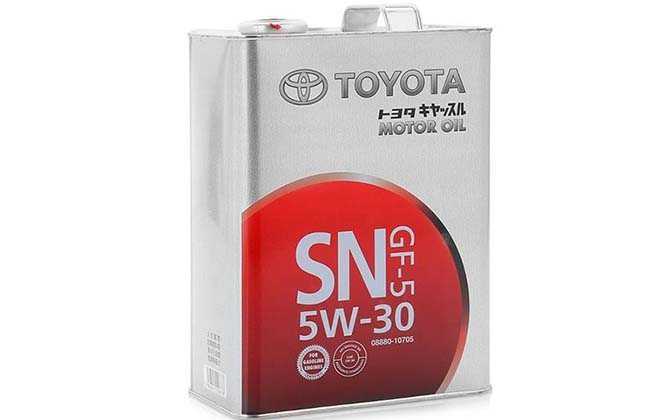

   Рекомендуется использовать оригинальное масло Тойота SAE 5w-30 или 5w-40

ПриводГРМ 1G-FE ременный, заявленный ресурс – 100 000 км, ресурс на практике – 90 000 км. Регулировка клапанов – раз в 100 000 км.

Замена воздушного фильтра и топливного фильтра раз в 40 000 километров;

Воздушный фильтр и топливный фильтр двигателя Toyota 1G-FE

Свечи зажигания – 20 000 километров;
Антифриз необходимо менять по истечении двух лет, либо 40 000 км.

Антифриз Toyota Super Long Life. Концентрат 1л, артикул 08889-80140 (справа) или уже разведённый 5л, арт. 08889-80072 (слева).

Ремонт и эксплуатация

Двигатели предназначены для работы с топливом — АИ-92 — АИ-98. На 98-м восьмом бензине бывает, что плохо заводится, но повышает характеристики. Устанавливаются 2 датчика детонации. Пусковой форсунки нет, датчик положения коленвала ДВС расположен в трамблере.

Замена платиновых свеч необходимо делать через каждые 100 000 км, но для их замены приходится снимать верх впускного коллектора.

Объем моторного масла в норме — 5 литров. Объем охлаждающей жидкости — 8 литров. Установлен стандартный вентилятор на валу ДВС.

Был установлен вакуумный расходомер воздуха. Чтобы заменить кислородный датчик, придется через моторный отсек со стороны выпускного коллектора.

В зависимости от манеры эксплуатации, кап ремонт двигателя приходится делать кому-то через 300 000 км пробега, кому-то 350 000 км пробега.

Основная деталь в таких двигателях, которая часто ломается — это натяжной ролик ремня ГРМ. Масляный насос (маслонасос), который похож на ВАЗовский тоже иногда выходит из строя. Средний расход топлива — 11 литров на 100 км пути.

1G

Так как двигатель выпускался только в одном объёме, все двигатели серии G имеют обозначение 1G, и одни и те же диаметр цилиндра и ход поршня в 75 миллиметров.

1G устанавливался на автомобили:

• Toyota Soarer
• Toyota Celica Supra
• Toyota Crown
• Toyota Cressida
• Toyota Altezza
• Lexus IS200

Двигатель 1G-EU под капотом Toyota Crown, 1982

Двигатель 1G-FE под капотом Lexus IS200

Двигатель 1G-GE, 1982

Двигатель 1G-GTE, 1985

1G-EU

Японская версия, 1G-EU, выпускался с 1979 по 1988 годы. Этот двигатель имел по два клапана на цилиндр, и один распредвал. Его мощность составляла 105—125 л. с. (78-93 кВт) при 5400 оборотах в минуту, крутящий момент 157—172 Нм при 4400 оборотах в минуту.

1G-FE

Двигатель 1G-FE с двумя распредвалами использует малый ход клапана и другие оптимизации по экономии топлива. Этот двигатель появился в 1988 году. Его мощность составляла 135 л. с. (101 кВт) при 5600 оборотах в минуту, крутящий момент 176 Нм при 4400 оборотах в минуту. В 1998 году появилась версия с VVT-i, выдававшая мощность в 160 л. с. (119 кВт) при 6200 оборотах в минуту и крутящий момент 200 Нм при 4400 оборотах в минуту на автомобиле Altezza/IS 200. С окончанием выпуска первого поколения Lexus IS производство этого двигателя было прекращено в 2005 году.

1G-FE устанавливался на автомобили:

• Toyota Altezza/Lexus IS 200
• Toyota Crown
• Toyota Chaser
• Toyota Mark II
• Toyota Cresta
• Toyota Chaser

1G-GEU

24-клапанный DOHC двигатель 1G-GEU разрабатывался для обеспечения высокой производительности и обладал двускатной камерой сгорания. Двигатели выпускались с августа 1982 по 1986 годы, в основном, для японского рынка. Мощность двигателя составляла 140—160 л. с. (104—119 кВт) при 6200 оборотах в минуту и крутящий момент 162—181 Нм при 5600 оборотах в минуту. Это был первый двигатель Toyota с двумя распредвалами и четырьмя клапанами на цилиндр, за что получил награду «JSME Medal for New Technology» в 1982 году. Для минимизации недостатков своей конструкции, 1G-GEU оборудовался T-VIS, системой изменения геометрии впускного коллектора, позволявшей увеличивать крутящий момент путем изменения геометрии впускного коллектора в зависимости от оборотов двигателя. Как и все последующие автомобили Toyota с двумя распредвалами, привод ГРМ был ременной, в отличие от цепного обладавший меньшими уровнем шума и требованиям к техническому обслуживанию. В августе 1983 года система впрыска топлива была изменена на EFI-D, которая позволяла измерить давление во впускном коллекторе, для определения правильной топливно-воздушной смеси.

1G-GEU устанавливался на автомобили:

• Август 1981—1985 GA61
• Август 1982-? Toyota Chaser/Mark II/Cresta
• Август 1983-? Toyota Crown
• Февраль 1983-? Toyota Soarer

1G-GE

Двигатель 1G-GE сменил 1G-GEU в 1988 году. Мощность двигателя упала с 160 до 150 сил, двигатель устанавливался на те же автомобили, что и 1G-GEU. Он выпускался для до 1993 года.

Существовали, как минимум, 3 вариации этого двигателя: дорестайлинг (с надписями синего цвета на клапанных крышках), рестайлинг (с надписями красного цвета) и модифицированный рестайлинг. Все изменения были незначительными и касались формы клапанных крышек, геометрии впускного коллектора и связанных с ним узлов.

1G-GTE

24-клапанный DOHC двигатель 1G-GTE стал первым турбированным двигателем серии с двумя нагнетателями CT-12. Существовало три поколения этого двигателя с интеркулерами воздух-воздух и воздух-вода, выдававшие мощность от 185 до 210 л. с. (138—157 кВт) при 6200 оборотах в минуту и крутящий момент от 234 до 275 Нм при 3800 оборотах в минуту соответственно. Это был самый мощный двигатель в серии G. В мае 1991 года на большинстве из автомобилей его сменил 180-сильный двигатель .

1G-GTE устанавливался на автомобили:

• 1986—1992 (шасси GA70, только Япония)
• 1988—1992 // (шасси GX81)
• 1986—1991 (шасси GZ20)

1G-GPE

1G-GPE являлся двигателя 1G-GE, работавший на сжиженном газу. Его мощность составляла 110 л. с. (81 кВт) при 5600 оборотах в минуту и крутящий момент 152 Нм при 2400 оборотах в минуту.

1G-GPE устанавливался на автомобили:

Toyota Crown Comfort

1G-GZE

1G-GZE был версией двигателя с нагнетателем и выпускался с 1986 по 1992 годы. Его мощность составляла 168 л. с. (125 кВт) при 6000 оборотах в минуту и крутящий момент 226 Нм при 3600 оборотах в минуту. Как и турбированная версия, он был 24-клапанным DOHC двигателем, но отличался системой зажигания (DIS). 1G-GZE устанавливался только в паре с автоматической коробкой передач. В августе 1991 года его сменил на автомобилях Mark II/Chaser/Cresta, оставаясь на Crown до 1992 года.

1G-GZE устанавливался на автомобили:

• Toyota Crown GS120, GS121, GS130, GS131
• 1988—1990 Toyota Mark II/Chaser/Cresta GX81

Особенности конструкции

Рядный 6-цилиндровый двигатель построен на базе блока, отлитого из чугуна. Такая конструкция позволяет использовать материал блока в качестве рабочей поверхности для цилиндров. Внутри блока цилиндров имеются каналы для подачи охлаждающей жидкости. Охлаждение радиатора выполняется вентилятором, оборудованным жидкостной муфтой. Конструкция блока предусматривает только продольное расположение мотора и установку автоматической трансмиссии. Номер нанесен на нижней части блока ближе к картеру сцепления.

На двигателе установлена алюминиевая головка с 4 клапанами на цилиндр, оснащенная отдельными распределительными валами для клапанов впуска и выпуска. Каналы подачи рабочей смеси и выпуска отработавших газов размещены по разным сторонам головки. Привод газораспределительного механизма ременной, в конструкции имеется автоматическое устройство, контролирующее натяжение. Особенностью привода является установка шестерен на 2 валах. Зазоры между стержнем клапана и кулачком распределительного вала настраиваются при помощи сменных шайб.

Коленчатый вал оснащен 7 индивидуальными опорами. Поршни изготовлены из алюминиевого сплава, на днищах имеются выемки для клапанов. На каждом поршне установлено 2 компрессионных и 1 маслосъемное кольцо. Поршневой палец плавающего типа. Система смазки оснащена шестеренным насосом. Запас жидкости расположен в металлическом поддоне, установленном на нижней части блока.

Для подачи топлива в цилиндры используется распределенный впрыск с индивидуальными для каждого цилиндра форсунками. Установлен дополнительный распылитель, обеспечивающий работу холодного двигателя. Для увеличения параметров силовой установки используется механический нагнетатель SC-14 типа «Рутс». В приводе компрессора используется муфта с электрическим управлением. Давление наддува составляет 0,65 бар. За счет применения муфты удается обеспечить давление 0,5 бар с 2500 об/мин.

Система зажигания оснащена 3 катушками, каждая из которых обслуживает свечи 2 цилиндров. Свеча зажигания расположена в центре камеры сгорания, использованы детали с платиновыми электродами. В системе холостого хода применен электронный блок, не требующий регулировки параметров. Дроссельный узел имеет механический привод, дополнительно установлен пневматический демпфер. Для обеспечения бесперебойной работы установлены 2 датчика детонации.

Впускной и выпускной коллекторы металлические. Впускной коллектор оснащен заслонками, автоматически регулирующими геометрию каналов. В системе выпуска отработавших газов используется нейтрализатор и 1 датчик кислорода. Дополнительно установлена вентиляция картера с вакуумным приводом. Картерные газы поступают на впуск и дожигаются в цилиндрах.

В качестве топлива используется неэтилированный бензин с октановым числом не ниже 92. Расход топлива зависит от настроек силового агрегата и стиля езды. Заявленное заводом значение лежит в пределах 7,8-14,0 л на 100 км пробега. В топливной системе применен регулируемый насос, имеющий 2 режима работы. Для привода навесного оборудования используются клиновые ремни, оснащенные механическими натяжными роликами. На моторах в максимальной комплектации имеется 4 приводных ремня.

Масло для двигателя 1NZFE

Рекомендуется заменять смазку и масляный фильтр на 1 NZFE каждые 10 000 километров, хоть в мануале будет написано, что смазывающее средство можно заменить через 20 000 километров. Производитель вкладывает в эту цифру расчеты исходя из условий эксплуатации средней тяжести для европейского рынка. Хотя в России с ее морозными зимами в некоторых районах, условия считаются тяжелыми.

Похожая статья Момент затяжки ГБЦ ЗМЗ 406 двигатель Газель динамометрическим ключом

Для двигателя важна вязкость масла, которая подбирается по температуре окружающей среды, в которой эксплуатируется 1NZFE. Например:

• от – 30 до + 40 градусов по Цельсию – SAE 5W20 или SAE 5W30;
• от – 20 до + 40 градусов по Цельсию – SAE 0W30.

Литраж масла lNZFE, который требуется при доливе равен 3,4 литра. При полной смене смазывающего средства опытные механики рекомендуют заливать 3,7 литра. Это полный объем масла, помещаемого внутри мотора.

Оригинальная смазывающая жидкость благоприятно воздействует на мотор. Способствует тихой и ровной работе ДВС, позволяет снизить расход горючего, но ненамного. Благодаря температурным показателям подходит для использования в северных районах России.

Оригинальное

Рекомендованное оригинальное смазывающее средство автовладелец найдет в мануале. Если же книжка потерялась, то опытные механики и инженеры проектировщики двигателей посоветуют Liqui Moly 5W30, Toyota 5W30. По составу относится к синтетическим и полусинтетическим маслам.

Если автовладелец желает заменить оригинальное масло на аналог, то необходимо полностью промывать системы двигателя. То же самое делается при переходе с аналога на оригинальное смазывающее средство.

Аналоги

В качестве аналогов оригинального масла советуют заливать Idemitsu 5W30

Опытные механики рекомендуют больше всего обращать внимание на классификацию SAE, чтобы масло не замерзло в сорокаградусный мороз. А также не рекомендуется покупать в торговых рынках, чтобы не купить подделку

За качественным фирменным масло для 1NZFE лучше всего ехать в специализированный автомаркет.

Двигатель Toyota Shimoyama Plant 1G FE 2,0 л/135 л. с.

Для G серии бензиновых моторов Toyota характерны следующие особенности: объемы камер сгорания 2,0 л, чугунный гильзованный блок, ременной ГРМ привод, цековка поршней, благодаря которой ДВС не гнет клапана в момент обрыва ремня.

Двигатель в исполнении 1G FE создан в 1988 году, имеет двухвальную головку ГБЦ по схеме DOHC 24 V, короткий ход клапана, экономичный расход топлива, 176 Нм и 135 л. с. Предназначалась рядная шестерка продольного расположения исключительно для заднеприводных авто Toyota класса Е.

Ровно через 10 лет изготовителем произведена форсировка для обеспечения параметров 200 Нм и 160 л. с. за счет установки VVTi муфты на впускной распредвал для корректировки фаз открывания клапанов. Эту версию назвали BEAMS, использовали только на внутреннем рынке Японии в автомобилях Lexus IS и Toyota Altezza.
