Как он работает?

У авто с задним приводом этот прибор считывает информацию со вторичного вала КПП и отталкиваясь от нее, подсчитывает скорость движения. Таким образом, на точность его данных влияет размер покрышек, передаточное число редуктора заднего моста и точность самого спидометра.

На многих современных автомобилях вместо привычного аналогового спидометра установлен цифровой. Таким прибором удобно считывать информацию, но он имеет инертность. К примеру, когда движение происходит по шоссе при скорости 120 км/ч, достаточно сложно быстро снизить ее до 79 км/ч.

На авто с передним приводом спидометр рассчитывает скорость движения, считывая данные с привода левого колеса. Это говорит о том, что к неточности прибора и зависимости от размера покрышки нужно добавить эффект от закругления дорожного полотна: при повороте влево показания прибора немного меньше, чем на прямой дороге, а при повороте вправо показания будут немного больше.

Как производится подмотка спидометра?

Это достаточно сложный и неоднозначный вопрос. Все зависит от типа спидометра (для каждого может быть использована своя методика), а также от даты выпуска автомобиля. Ниже будут рассмотрены некоторые возможные подходы, позволяющие реализовать эту задачу.

Как подмотать механический спидометр?

Подобные приборы стоят на старых авто, например семейства ВАЗ или УАЗ ранних годов выпуска. В этом случае можно действовать несколькими способами. Самое простое – отсоединить от датчика скорости тросик, подключить к нему дрель, и переведя ее в режим реверса, изменить показания. Другой подход заключается в том, что надо разобрать панель приборов, извлечь счетчик, и используя нужные инструменты, изменить его показания.

Такую работу можно выполнить своими руками. Однако доступно это только на машинах старых годов выпуска (до 2005), причем не имеет особого значения ее марка – ВАЗ, КАМАЗ, УАЗ, МАЗ или Газель. Определяющим будет именно тип спидометра.

Как корректировать электромеханический спидометр

Несмотря на то, что подобные типы приборов остались только на старых машинах, работать с ними гораздо сложнее, чем с чисто механическими. Здесь, как и в других, рассматриваемых ниже ситуациях, необходимо разделять две задачи:

  • подмотка спидометра ̶ увеличение его показаний;
  • скрутка спидометра ̶ уменьшение показаний прибора.

В принципе, обе они могут быть выполнены своими руками, только подход в каждом из рассматриваемых случаев должен быть свой. Уменьшение показаний возможно только при разборке панели, извлечении счетчика и перестановке вручную его значений. А вот задача – как подмотать спидометр подобного типа, решается при использовании генератора. Он формирует импульсы, поступающие на вход управления, и согласно их количеству меняются показания прибора. Как и в предыдущем случае, это также не зависит от марки автомобиля – ВАЗ, КАМАЗ, УАЗ, МАЗ или Газель.

Как подмотать электронный спидометр

Подобные устройства устанавливаются на современных машинах и зачастую являются неотъемлемой частью других электронных систем на борту. Конкретные способы корректировки показаний спидометров определяются в первую очередь сроком изготовления автомобиля. Дело в том, что электронный спидометр может быть реализован по-разному и взаимодействовать с несколькими самостоятельными устройствами.

Поэтому для изменения его показаний может потребоваться не только подача дополнительных импульсов от датчиков скорости, но и перепрограммирование некоторых блоков. И кроме того, опять же в зависимости от особенностей автомобиля, для разных моделей УАЗ, ВАЗ, Газель и т.д., а также года выпуска, будет определяться способ доступа к спидометру.

Поэтому выполнить своими руками такую работу достаточно затруднительно, хотя никто не говорит, что такое невозможно. Вот только для этого потребуется применение специальных электронных устройств.

Третий вариант

Датчик скорости «Газель Некст» несколько отличается от предыдущих моделей. Он электромагнитный и имеет четыре провода, идущие на контроллер. Предыдущие датчики имели только три провода. Устройство нового типа на фото.

Датчик имеет номер детали А63R42.3843010-01, оснащен гайкой на 22 мм на корпусе и вкручен в картер коробки передач.

Газель не работает датчик скорости

Датчик скорости автомобиля (ДСА) сконструирован по принципу эффекта Холла и выдает на контроллер частотно – импульсный сигнал. Частота сигнала прямопропорциональна скорости движения автомобиля. Контроллер использует этот сигнал для управления работой двигателя на холостом ходу и посредством регулятора холостого хода, управляет подачей воздуха в обход дроссельной заслонки. ДСА выдает примерно 6004 импульса на каждый километр пройденного автомобилем пути. По временному интервалу между импульсами контроллер определяет скорость движения автомобиля. Кроме того, данный сигнал может использоваться спидометром установленным на панели приборов. Внешний виддатчика скорости движения автомобиля показан на Фото-1. Что бы добраться к датчику скорости на «Газели» необходимо раскрутить все шурупы, крепящие лючок вокруг рукоятки переключения передач:

Вытаскиваем и разъединяем фишку датчика. Проверку работоспособности ДСА следует начинать с наличия заземления на контакте «3» и напряжения питания (+12В.) на контакте «1». Черный провод это минус а желтый – плюс, зеленый идет к контроллеру и к щитку приборов, видно по схеме:

Где под номером 66 указан наш датчик скорости. Так же мы видим что плюс, идущий к нашему датчику приходит к жабке заднего хода, так что если светятся фонари заднего хода при включении задней передачи и зажигания, значит предохранитель можно не проверять.

READ Как подключить домашний интернет билайн на компьютере

А вот электросхема, собрав которую, можно проверить сам датчик скорости:

Или подключить к разъему другой (заведомо исправный) датчик, включить зажигание и крутануть вал датчика и посмотреть на стрелку спидометра, дернулась – значит все исправно, следует заменить датчик.

В моем случае не было минуса на черном проводе. Зачистил его и подмотал дополнительную массу:

Скрутку пропаял и хорошо заизолировал:

Провод пропустил под резиновым ковриком и прикрутил между сидений к массе:

ПОДКЛЮЧЕНИЕ ПОДМОТКИ НА УАЗ, ВАЗ.

Для подключения в фишку датчика скорости

лучше подойдёт подмотка с фишкой, для этого включаем зажигание, в фишкудатчика скорости подключаем подмотку, зеленый светодиод должен загореться, отверткой выставить нужную скорость.

Не подключать в иномарки, фишка похожа, но распиновка проводов другая, подмотка сгорит сразу!

ПОДКЛЮЧЕНИЕ ПОДМОТКИ НА ГАЗЕЛЬ БИЗНЕС, ГАЗЕЛЬ.

Фишка датчика скорости

газели круглая, ответную часть найти затратно, поэтому подключение проводками. На подмотке провода подписаны на кембриках.

Вот распиновка фишки на датчик скорости газели.

Вставляем провода подмотки, включаем зажигание, зеленый светодиод загорится, отверткой выставить нужную скорость.

ВРЕЗКА ПОДМОТКИ В ПРОВОДКУ.

Многих не устраивает, что надо постоянно лазить под машину, вот инструкция, как подключить подмотку за щитком приборов (на патриоте, патриоте с новой панелью и на газели подключение одинаковое, фишка за панелью ХР3). Для подключения сперва подготовим подмотку, понадобится провода, паяльник, изолента, инструменты и найти тумблер на шесть выводов с двумя положениями переключения, отлично подходят эти:

Далее спаиваем провода по этой схеме:

После снимаем панель приборов, фишка ХР3, на фото провода, к которым надо подключиться.

Сигнальный провод идёт двойной, режем оба. После того, как всё подключили проверяем и выставляем нужную скорость, тумблер прячем, где считаем удобно.

Теперь при движении в первом положении тумблера всё работает штатно, во втором положении спидометр будет работать от подмотки, при этом ездить на авто можно.

Точки для врезки в спидометр уаз хантер, «булка» с спидометром АП.

Прошивки ВАЗ М17.9.7

Прошивки ВАЗ «классика»

Электрические схемы ГАЗ-3110 «Волга»

  1. Схема пуска двигателя
  2. Система зажигания
  3. Наружное освещение
  4. Комбинация приборов
  5. Указатели поворотов и аварийная сигнализация
  6. Противотуманки
  7. Освещение и оборудование салона
  8. Обогреватели
  9. Стеклоочиститель 1
  10. Стеклоочиститель 2
  11. Электрокорректоры фар
  12. Комплексная микропроцессорная система управления двигателем
  13. Предохранители

(кликабельно)

(кликабельно)

№ предохранителя

Защищаемые цепи автомобиля

1
25
Электровентилятор климатической установки

2
15
Дальний свет правой фары

3
15
Дальний свет левой фары, сигнализатор дальнего света фар

4
10
Ближний свет правой фары, электрокорректор фар

5
10
Ближний свет левой фары

6
10
Реле электровентилятора (ЗМЗ-406), реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя

7
20
Резервный

8
20
Прикуриватель, реле звуковых сигналов, звуковые сигналы

9
15
Задний противотуманный свет

10
10
Радиооборудование (магнитола, цепи электроантенны)

11
5
Блок системы управления двигателем (ЗМЗ-406)

12
15
Подкапотная лампа, плафон вещевого ящика, плафон салона

13
10
Стеклоочиститель

Плавкие предохранители правого блока

1
25
Передние противотуманные фары, задний противотуманный свет

2
15
Электровентилятор отопителя, реле обогрева заднего стекла, обогрев заднего стекла

3
15
Свет заднего хода, приборы, датчик спидометра

4
10
Сигналы торможения, розетка переносной лампы, дополни- тельный сигнал торможения

5
10
Аварийная сигнализация

6
10
Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней

7
20
Обогрев заднего стекла, плафоны

8
20
Электроприводы наружных зеркал и блокировки дверей

9
15
Электробензонасос (ЗМЗ-406)

10
10
Блок системы управления двигателем (ЗМЗ-406) или блок ЭПХХ (ЗМЗ-402)

11
5
Указатели поворота, повторители, прерыватель и сигнализаторы указателей поворота

12
15
Обогрев сидений

13
10
Правые габаритные огни, освещение багажника, номерного знака, приборов, прикуривателя

Цветовая маркировка плоских ножевидных предохранителей:

5А — оранжевый 10А — красный 15А — голубой 20А — желтый 25А — белый

Под капотом, на левом брызговике стоит блок из двух предохранителей на 30А и 60А.

30А — защита цепь электровентилятора охлаждения, 60А — все остальные цепи, кроме стартера. Но контакты реле стартера защищены. См. схему.

Подключение новой панели

Новая приборная панель может быть с легкостью установлена на ГАЗ-3110 старого образца.


Для этого понадобится подключить все контакты к соответствующим разъемам, а еще купить провода и термоусадку. Далее будет описана схема подключения, но перед этим проведем небольшое ознакомление с обозначениями и электросхемой Газ 3110. Каждый разъем имеет форму продолговатого пятиугольника с 13 контактами.

Далее все просто: под вторым размещены все парные контакты — 4, 6, 8 — до 12, а под 3 — все непарные вплоть до 13. Теперь само описание схемы. Цифра — номер контакта, к которому подключается соответствующий провод. Распиновка на щиток приборов обычно идет вместе с инструкцией пользователя.

Комбинация приборов на панели газ 3110

Далее следует провести несколько простых манипуляций:

  1. Скручиваем старую панель. Всего 4 самореза крепления панели, их нужно открутить.
  2. Далее выкручиваем 6 креплений рулевой колонки.
  3. Остается по два винта снизу и сверху старой панели, от которых также нужно избавиться.
  4. На местах, где должны быть клеммы, ставим купленные детали для разъемов и начинаем монтаж по инструкции.

Теперь о нюансах подключения:

  1. Первый контакт XP1 подключается на массу, иначе постоянно будет гореть индикатор EBD. Это соединение нужно добавить, как и два следующих.

Комбинация приборов ГАЗ нового образца 385.3801-10

Если все подключено верно, комбинация приборов будет работать исправно и на старой Волге. Конечно, придется изрядно попотеть, чтобы установить некоторые подключения, так как в машине они могут напрочь отсутствовать.

Снятие установка панели приборов Газель своими руками. Установка подмотки.

Для снятия панели приборов Газель и установки устройства подмотки понадобятся отвертка, головка на 8, нож для зачистки проводов от изоляции, изолента, специальный штырь для нажимания на стопор контакта в разъеме панели приборов. Специальный штырь очень хорошо получается из каленого самореза, слегка обточенного на наждаке.

В первую очередь снимаем заглушки под панелью.

Откручиваем четыре винта крепления рамки панели приборов и снимаем рамку.

Откручиваем четыре винта крепления комбинации приборов

Аккуратно вытаскиваем комбинацию приборов из панели и отсоединяем четыре разъема проводки.

Находим колодку разъема Х3.

Оголяем по кругу провод массы на участке 7-8 мм.

Разжимаем жгут медных жил посередине — например штырем для нажимания стопора контакта — до получения отверстия между жил диаметром 2-3 мм.

В образовавшееся отверстие просовываем зачищенный на 15-20 мм. провод массы намотчика, обматываем его вокруг оголенного провода массы проводки.

Аккуратно заматываем скрутку изолентой.

То же самое делаем для желтого провода «отключаемые 12 Вольт».

Вынимаем из разъема Х3 провод датчика скорости. Нажимаем специальным штырем на фиксатор контакта и аккуратно за провод вытаскиваем его из разъема. В освободившееся место вставляем разъем подмотки, а на извлеченный контакт провода датчика скорости наматываем провод устройства и изолируем.

Собираем провода в аккуратный жгут и сматываем изолентой.

Ставим комбинацию приборов и подключаем к ней все разъемы. Включаем зажигание — включаем намотчик — работает!

Сборку панели производим в обратном порядке. Намотчик крепится в удобном месте в пределах длины его проводов. Можно закрепить его, примотав изолентой к жгутам проводов машины или закрепить в специально просверленном отверстии.

Современные автомобили все больше наполняются электронными приборами. Теперь без компьютера практически невозможно обслуживать «железного коня». Применение цифровых приборов поставило перед автолюбителями новые проблемы: как скрутить электронный спидометр, когда в этом есть необходимость, и возможно ли обнаружить скрученный пробег?

У автовладельцев возникают разные причины, которые заставляют скручивать показания одометра (счетчика пробега автомобиля) на панели приборов. И если с механическими спидометрами автомобилисты давно разобрались, то электронные дисплеи поначалу наводили определенный страх.

В конце этой статьи есть подробная видео-инструкция, как самостоятельно отмотать пробег на электронном спидометре, и что для этого нужно.

Основные причины, по которым могут скрутить спидометр, как правило, следующие:

  1. Самой известной, но не совсем законной причиной скручивания электронного спидометра является «омоложение» автомобиля. Перед продажей подержанного авто хозяева часто прибегают к уменьшению пробега машины. Естественно об этом потенциальному покупателю не сообщается.
  2. Необходимость корректировки электронного спидометра требуется при использовании колес нестандартных размеров.
  3. В некоторых автомобилях показания одометра связаны с графиком технического обслуживания. Бортовой компьютер начинает «ругаться» и требует посетить СТО. Но не все автомобилисты могут позволить своему «железному другу» обслуживание в фирменных сервисных центрах. Гораздо проще обмануть компьютер скруткой показаний одометра.
  4. Корректировка пробега может потребоваться для тех иномарок, которые в заводском исполнении измеряют пройденный путь в милях.
  5. Проблемы с электронным спидометром могут возникнуть также после неисправности аккумулятора или генератора.
  6. Иногда автомобилю требуется замена приборной панели. После этой операции показания нового одометра нужно подогнать под оригинальный пробег машины.

Существуют и другие причины для корректировки показаний спидометра, что становится актуальной проблемой для многих автолюбителей.

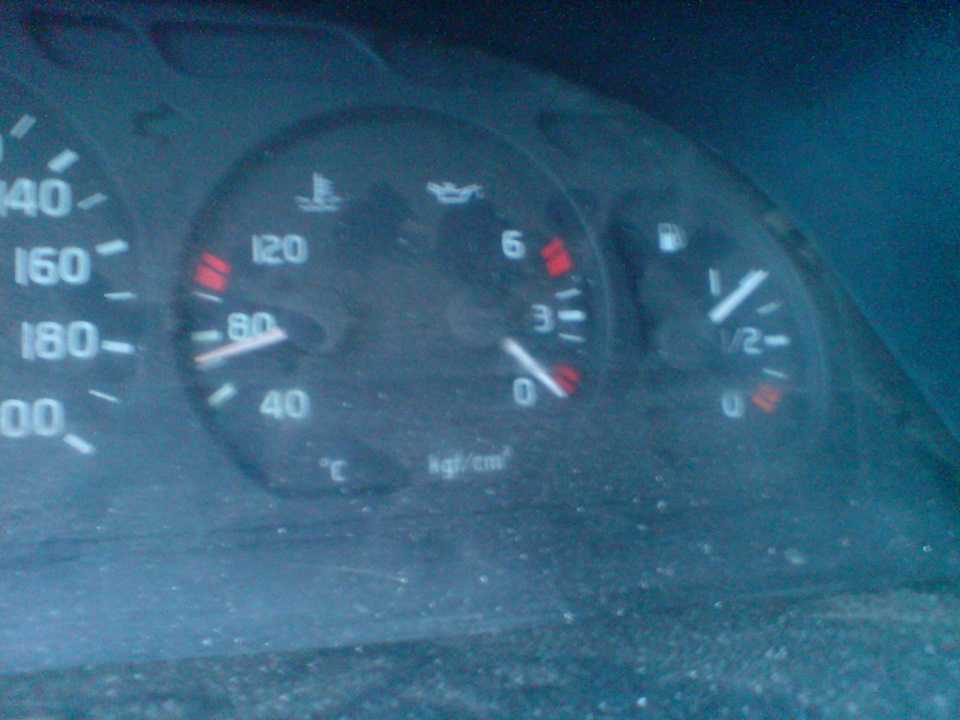

Не работает спидометр газель 406

__________________ Концепция единообразия жизни позволяет наслаждаться каждым моментом, не отвлекаясь на сопоставление и сравнение.

NLegion
Посмотреть профиль
Отправить личное сообщение для NLegion
Найти ещё сообщения от NLegion
Artem Vel
Посмотреть профиль
Отправить личное сообщение для Artem Vel
Найти ещё сообщения от Artem Vel
16.04.2012, 00:27 #4

__________________ Концепция единообразия жизни позволяет наслаждаться каждым моментом, не отвлекаясь на сопоставление и сравнение.

NLegion
Посмотреть профиль
Отправить личное сообщение для NLegion
Найти ещё сообщения от NLegion
16.04.2012, 00:40 #5

Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

Ivan77
Посмотреть профиль
Отправить личное сообщение для Ivan77
Найти ещё сообщения от Ivan77
Artem Vel
Посмотреть профиль
Отправить личное сообщение для Artem Vel
Найти ещё сообщения от Artem Vel
16.04.2012, 00:56 #7

в этой приборке есть самодиагностика

“В КП имеет режим «самотестирования» для проверки работоспособности стрелочных приборов и аварийных сигнализаторов. Для входа в режим, необходимо удерживая в нажатом положении кнопку сброса суточного пробега, включить зажигание. При этом стрелки приборов начнут движение от начальной отметки шкалы до максимальной, на ЖКИ1 и ЖКИ2 высветятся все сегменты и зажгутся следующие сигнализаторы: перегрев двигателя, низкий уровень тормозной жидкости, стояночный тормоз, двери, резерв топлива. Режим «самотестирования» прерывается: самостоятельно после троекратного движения стрелок приборов от начальной отметки шкалы до максимальной; при появлении сигнала оборотов коленчатого вала двигателя или спидометра; при выключении зажигания. После окончания режима «самотестирования» КП выходит в рабочий режим. “

если на самодиагностике спидометр не ожил то надо проверить общий + на приборку. разъем хр 3 гнездо 5, я + от прикуривателя тянул.

если после самотестирования не ожила, можно попробывать снять + с акума и подождать пару минут, потом снова самотетирование.

если все это е помогло то снимать приборку и лезть внутря. но .

самый грустный вариант – приборку под замену. к сожалению такой вариант бывает чаще всего, особенно если не дружишь с паяльником.

если самодиагностика сработала и стрелка зашевелилась, то надо проверять состояние датчика скорости, лучше просто заменить, стоит не дорого

__________________ Концепция единообразия жизни позволяет наслаждаться каждым моментом, не отвлекаясь на сопоставление и сравнение.

Изменение показания одометра

Имея программное обеспечение, к компьютеру подсоединяется программатор, и запускаются программы.

В PonyProg выбирается модель авто и год ее производства, после чего внизу выведется 16-ричный код, состоящий из двух строк.

В этом коде зашифрован пробег, который на данный момент внесен в флеш-память.

Далее запускается калькулятор пробега, в него вносится требуемое значение пробега, после чего он переведет цифровое значение в 16-ричный код, который нужно будет внести вместо выведенного в PonyProg.

После этого флеш-память впаивается на свое место на плате приборной доски, она собирается и устанавливается на автомобиль.

Если все работы выполнены правильно, значение на дисплее одометра поменяется на нужное.

Популярное на сайте

Сейчас на форуме:

Эту страницу ищут по запросам: Проблема спидометра на газели., форум ГАЗ Газель, обсуждение ГАЗ Газель.

Сейчас комментируют:

всем привет подскажите такая проблема когда включаю дальний свет гаснет приборка и задние

Ёжик ! За ВДВ ура.

Всем привет у меня 2110 движок1.5 16кл тоже дёргает на 2-2,5 оборотах

Всем привет! Встал выбор между камрюхой 2.5 и маздой 2.5. По динамике мазда выигрывает, да

В зиму мотор все таки будет снова разобран. Не будет никаких кардинальных изменений в нем.

Мотоцикл ездиет, километры бегут. С моменты выезда не было ни единой поломки. Уверенно про

Справа на главной странице форума есть»поиск тем по модели автомобиля»,вполне информативны

Ты пробовал думать перед тем, как что нибудь сказать? Когда говоришь о кровавом тиране

Сталин не однозначная личность крававый тиран но хз может именно такой правитель больше по

Wroom.ru

Свидетельство о регистрации СМИ №ФС 77-76203 16+

lexa277 » 11 мар 2011 12:50

Artefact » 11 мар 2011 13:47

САШКО161 » 11 мар 2011 14:02

lexa277 » 11 мар 2011 14:49

Example626 » 11 мар 2011 16:56

matveihc » 11 мар 2011 21:40

Example626 » 11 мар 2011 21:43

matveihc » 11 мар 2011 21:51

Example626 » 11 мар 2011 22:09

Не вводи в заблуждение людей.Три провода:1. +12 В2. Импульсный сигнал (и скорость, и расстояние идут по одному проводу). Выдаёт шесть импульсов (шесть раз замыкает и размыкает провод на массу) за один оборот вала. Это 6000 импульсов на один километр (10000 импульсов на милю).3. Масса.

Датчики бывают с разными разъёмами. – круглые и прямоугольные. Сами датчики тоже разные – 10-импульсные и 6-импульсные.На «Волгу» нужен 6-импульсный. Разъёмы были разные. Какой у тебя – никто не знает.Лучше всего защищены от попадания грязи и воды прямоугольные разъёмы.

lexa277 » 11 мар 2011 22:19

Example626 » 11 мар 2011 22:20

lexa277 » 11 мар 2011 22:20

-Keeper- » 11 мар 2011 23:33

serg6033 » 11 мар 2011 23:36

Example626 » 11 мар 2011 23:48

matveihc » 11 мар 2011 23:49

Example626 » 12 мар 2011 00:05

При ненормальном контакте всякое может быть. Сигнал был, но он был слабый. Возможно, входные схемы на стрелку и одометр разные, вот один и работал, а второй – нет. Одному хватало слабого сигнала, а другому – нет.

Моя информация насчёт распиновки разъёма более чем точна. Можешь поверить.Не хочешь верить, вот ссылка:http://www.volga-gaz.ru/gazvolga/error/error055.aspТам, правда, датчик подключен не к приборке, а к ЭБУ, но от этого ничего не меняется. Все датчики на отечественные автомобили идентичны и отличаются только внешним исполнением и количеством импульсов на один оборот.

К приборке подключается тоже только один сигнальный провод от датчика – на всё. Это видно и на электрической схеме автомобиля «Волга». Не поленись – посмотри.

Bilko » 20 апр 2011 21:05

Memphis » 20 апр 2011 21:13

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 4

Как вылечить спидометр на газели? Дополнительный способ.

Еще одним, довольно простым способом, позволяющим проверить датчик спидометра, является прослеживание работы стрелки в момент старта газели. Если стрелка взлетела к отметке максимально возможной скорости (180 км/ч) сразу после старта, то неисправность можно устранить лишь полностью заменив щиток. Просто сменить неисправную пружину (которая и стала причиной подобного поведения стрелки), возвращающую указатель к минимальному значению (0 км/ч) сразу после того как автомобиль перестанет двигаться, не получится.

Водитель не сможет узнать настоящую скорость движения газели, если в КПП установлены неподходящие приводные шестеренки. Забывать не следует и тот факт, что моделей двигателя в газели может быть 3 (402, 405, а также 406). Это должно напомнить о различном количестве зубьев, благодаря чему трос будет работать в пределах 625 об/км.

Сегодня «Газель» оборудуется встроенным спидометром именно с электронным (не как раньше – механическим) табло, отображающем пройденный машиной путь. При этом работа скоростного указателя на прямую зависит от подаваемых 10-импульсным датчиком (заменившем гибкий трос) сигналов. Для выяснения возможных причин неправильной работы спидометра, датчик (или весь щиток) нужно будет заменить. Но перед этим стоит проверить соединительные колодки, от состояния которых также зависит работа прибора и насколько он исправен.

Конечно, специалисты смогут быстрее и лучше определить причины неполадок, так как лучше разбираются в таких устройствах, как, например, спидометр. Но самостоятельный ремонт возможен, правда, с одним условием – на вашем автомобиле установлен исключительно механический привод. Как бы то ни было, наилучшим выходом из подобной ситуации будет проверка газели у мастера СТО.

Пресс релиз подготовлен сайтом Одометр.рф

Сегодня в автомобилях «Газель» используются современные панели проборов. Однако старые модели приборного щитка, включая механический спидометр и тросовый привод, также не перестают использовать. Новые варианты работают на электромеханическом приводе с шести и десяти импульсными электронными датчиками в коробке перемены передач.

Перед тем, как проверить спидометр на газели, нужно осмотреть трос, находящийся в оболочке, так как основные проблемы связаны чаще всего именно с ним. Для начала проводиться осмотр накидных гаек, которые могли открутиться под влиянием вибрационных колебаний. Этот элемент скрепляет тросовую оболочку механического спидометра с коробкой передач. Если они действительно сдвинулись, то трос будет соскакивать с зацепления, из-за чего крутящий момент перестанет передаваться. Также спидометр может отказать в работе по причине тросового обрыва (зацикливания) в оболочке.

Самой часто встречающейся неисправностью является сильное колебание стрелки скоростного указателя. Водитель или владелец не может быть полностью уверенным в скорости движения управляемого им автомобиля, которую показывает прибор. Причина такой неисправности может крыться в отсутствии внутренней смазки оболочки, из-за чего трос тормозит и начинает неравномерно вращаться. Точно также дело обстоит с ослаблением гаек, с помощью которых прикрепляется сама оболочка. Если владелец авто независимо от причины снимал и устанавливал трос, допустив при этом перегиб радиус которого превысил значении 150 мм, вращение троса может стать затрудненным, в итоге стрелка указателя будет колебаться, как и в предыдущем случае.

Еще один способ, как проверить датчик спидометра газели – проследить за его стрелкой при старте автомобиля. Если стрелка сразу покажет максимально возможную скорость (180 км/ч), значит вышла из строя пружина, которая после остановки автомашины, возвращает указатель к нулевому значению. В данном случае придется заменить весь приборный щиток.

Датчик скорости «Газель», устройство и замена

Автомобили «Газель» выпускаются с 1994 года и за это время претерпели множество изменений. В разное время на них использовались различные способы определения скорости.

Первый вариант

Ранние машины оснащались механическим спидометром с приводом от гибкого вала модели ГВ 310. Гибкий вал устанавливался одним концом на картер коробки передач, вторым крепился на корпусе спидометра. Привод осуществлялся от винтовой шестерни, установленной на вторичном валу в коробке передач. Он расположен ближе к заднему подшипнику вала.

Датчиком скорости «Газели» в этом случае служил сам прибор для измерения скорости. Гибкий вал вращал магнитный диск, создавая магнитное поле. Интенсивность его зависела от частоты вращения вала. Это поле поворачивало подпружиненную стрелку. Трос привода спидометра «Газель» на фото.

Обслуживание привода заключалось в своевременной смазке вращающихся узлов и контроле над пролеганием троса. Радиусы изгибов троса не должны быть более 150 мм.

Рестайлинговый вариант

С 2003 года машины стали оснащать новой комбинацией приборов с электронным спидометром. Новый датчик скорости «Газель» получил обозначение ДС-6 и устанавливался на картере коробки передач с левой стороны. Датчик имел механический привод по аналогии с тросом. На «Газель Бизнес» применялся такой же прибор.

В основу работы датчика положен принцип эффекта Холла. Любое изменение скорости фиксируется датчиком и передается в виде импульсов напряжения на контроллер электронного блока управления. Они имеют нижний предел около 1 Вольта и верхний – не ниже 5 Вольт.

Между скоростью и частотой импульсов имеется пропорциональная зависимость, поэтому погрешность датчика невелика. С увеличением скорости растет и частота импульсов, но в датчике есть конструкционное ограничение – показания счетчика импульсов не могут быть выше 6004 на один километр пробега. Контроллер рассчитывает скорость по числу импульсов и промежуткам времени между ними. Полученный сигнал передается на спидометр, расположенный на приборной панели автомобиля. На фотографии электронный датчик «Газели».

Конструкция датчика достаточно простая и, в целом, он не приносит проблем владельцам машин. Замена датчика скорости «Газель Бизнес» достаточно проста. Перед началом работ желательно отключить аккумуляторную батарею от бортовой сети автомобиля. Для снятия датчика необходимо снять люк, расположенный рядом с кулисой переключения скоростей. Доступ к датчику можно получить и снизу. Для ослабления крепежной гайки необходим ключ с размером зева 22 мм. После ослабления гайки датчик легко откручивается от руки и снимается с привода. С другой стороны он оснащен обычным разъемом с пластиковыми защелками.

Иногда наблюдается течь масла через привод датчика, которое замасливает контакты и нарушает работу. Сам привод фиксируется прижимной скобой, для снятия которой необходимо открутить один болт на 10 мм. После этого привод можно вынуть из картера коробки для замены кольцевой резиновой прокладки.

Третий вариант

Датчик скорости «Газель Некст» несколько отличается от предыдущих моделей. Он электромагнитный и имеет четыре провода, идущие на контроллер. Предыдущие датчики имели только три провода. Устройство нового типа на фото.

Датчик имеет номер детали А63R42.3843010-01, оснащен гайкой на 22 мм на корпусе и вкручен в картер коробки передач.

Электропроводка ГАЗ 3110: для карбюраторных и инжекторных вариантов

Появившись в программе выпуска автозавода в 1997 году, модель ГАЗ 3110 должна была улучшить объемы продаж, поскольку модернизация предшественницы подразумевала не только улучшение внешнего вида, но и современное наполнение внутреннего убранства. В результате салон автомобиля стал напоминать отделку иностранных моделей среднего ценового диапазона, включая и возросшую функциональность.

Электропроводка на ГАЗ 3110 с двигателем ЗМЗ-402

Особенности модификации

Конструкторы учли слабые места предшественницы – ГАЗ 3102, и оснастили новую модель:

  1. Корректором фар с электроприводом;
  2. Подогревом форсунок омывателей лобового стекла;
  3. Двухрежимным обогревом заднего стекла.

Это потребовало изменений электропроводки, в результате чего ее дооснастили дополнительными жгутами и разъемами.

Однако, более серьезные преобразования коснулись использования бесконтактного зажигания, в результате чего:

  1. Подкапотная схема проводки ГАЗ 3110 была основательно переделана;
  2. Использование более мощных импульсов в электросети заставило конструкторов изменить контакты большинства электронных приборов (см. также схему электропроводки УАЗ 31512).

Схема электропроводки ГАЗ 3110 на инжектор с двигателем ЗМЗ-4062

Совет: при обслуживании авто своими руками, использование наждачной шкурки и любого другого абразивного материала для зачистки контактов запрещено. Дело в том, что любая инородная частичка вызывала неплотное прилегание контактов, что сразу приводило к их обгоранию и выходу из строя.

Карбюраторный двигатель

На момент выпуска ГАЗ 3110 у автопроизводителя был только один силовой агрегат, способный обеспечить автомобилю приемлемые скоростные характеристики. Это ЗМЗ-402 объемом в 2,4 л.

Он имел некоторые отличия:

  1. Модификация ЗМЗ-402.10 была рассчитана на работу на бензине с октановым числом 92;
  2. Вариант для такси и для семейства Газель был рассчитан на бензин с октановым числом 76.

Справочно: Поскольку цена бензина отличалась, а сам автомобиль был достаточно «прожорлив», то многие владельцы переделывали двигатель под 76 бензин, добиваясь снижения эксплуатационных расходов.

Инжекторный вариант

Рядный бензиновый двигатель объемом 2,3л с управляемым впрыском топлива ЗМЗ-406.2 считался более прогрессивным (см. также схему электропроводки Нива 21213).

Для улучшения его характеристик, на автомобиль устанавливалась электронная система зажигания, которая имела немало новинок для отечественного автопрома:

  1. Электронный блок управления (ЭБУ) с возможностью вывода кодов ошибок;
  2. Две катушки зажигания;
  3. Электронный коммутатор.

Датчик спидометра Газ 3110

На Волгах 3110 могут быть установлены как пятиступенчатые КПП, так и четырехступенчатые. В зависимости от этого на них устанавливается определенная модель датчика. Если датчик не соответствует модели КПП, то спидометр показывать будет, но полную чушь. Поэтому если не работает спидометр на Газ 3110, в первую очередь поиск неисправности стоит начинать с датчика скорости.

На пятиступенчатых моделях коробки передач устанавливались 6-импульсные датчики, а на четырехступенчатые Волги старого образца ставили датчик на 10 импульсов. Внешне они тоже отличаются. 10-импульсный датчик имел круглую форму корпуса, а 6-импульсный — квадратную.

Как отключить спидометр на Рено Логан: фото-пособие

В некоторых случаях, существует необходимость отключиться спидометр на Рено Логан. Способов отключить существует несколько, и все способы будут рассмотрены в этой статье. Конечно, для того чтобы совершить такую операцию необходимо немного знать конструкцию автомобиля, особенно что касается электрики.

Для чего нужен спидометр

Панель приборов во включенном состоянии

Спидометр – это приборный элемент автомобиля, который отображает скорость движения. На машинах старого поколения, он был механического привода, то есть имел трос, который вращался, тем самым показывал изменение скорости движения.

Усовершенствование автомобильного производства привело к тому, что этот прибор стал электронного формата. То есть, в коробке переключения передач установлен датчик, который передает сигнал на приборную панель, которая приводит в действие привод спидометра. На циферблате показывается, с какой скоростью движется автомобиль.

Процесс отключения спидометра

Схема датчиков и электрооборудования

Существует несколько возможных видов отключения спидометра. Конечно, многие автомобилисты на него вовсе не смотрят при движении, но все производители устанавливают его, для того, чтобы водитель контролировал скорость, ведь это напрямую связано с безопасностью.

Датчик скорости

Отключенный датчик скорости

Первый способ – это отключить датчик скорости, что отвечает за передачу данных о скорости с корпуса коробки передач.

Для того чтобы его отключить необходимо залезть под автомобиль снизу и отключив колодку проводов, а также крепления – выкрутить считыватель показаний.

Этот способ, крайне нерекомендован, поскольку тогда ЭБУ не видит показаний и это может привести к возникновению ряда ошибок, которые повлекут за собой еще и другие поломки. Поэтому, даже «кулибины» не хотят и не рекомендуют этого делать, не говоря уже о профессиональных мастерах.

Химия с проводами

Часть проводов, в том числе и отвечающее за спидометр

Этим способом занимаются именно «кулибины», которые не знают более безопасного способа. Итак, что же понадобиться для совершения этого уникального действия? Элементарная изолента и кусачки.

Теперь необходимо отследить провода, которые выходят с датчика скорости. Для отключения спидометра необходимо отсоединить, как правило, перерезается кусачками. Далее, провод изолируется и сигнал, поступающий на приборную панель — пропадает.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
