Диагностика и признаки неисправности гидротрансформатора акпп

Признака поломки ГДТ:

наличие пропадающих при начале движения или повышении оборотов механических или металлических звуков при смене скоростей;
присутствие посторонних вибраций при наборе скорости более шестидесяти километров в час;
рывки при переключении передач;
увеличение потребления топлива;
плохая динамика разгона автомобиля;
полная остановка транспортного средства на передачи и невозможность дальнейшего движения;
следы масла, остающиеся на месте стоянки под моторным отделом автомобиля;
запах гари и другие признаки перегрева.

При появлении любых из перечисленных симптомов неисправности гидротрансформатора коробки передач, необходимо немедленно обратиться на станцию технического обслуживания для проведения диагностики и выяснения причин поломки. Стоит понимать, что без применения специального оборудования точно определить причину проблемы в данном случае навряд ли удастся.

Поведенческие симптомы выхода из строя гидротрансформатора АКПП

Существует ряд типовых признаков в поведении машины, явно указывающих на то, что гидротрансформатор неисправен. Так, к ним относится:

Небольшая пробуксовка автомобиля при старте. Особенно хорошо это чувствуется в автомобилях, которые трогаются со второй скорости (предусмотрено автопроизводителем). Так, при старте с места машина короткое время (около двух секунд) не реагирует на педаль акселератора, и очень слабо разгоняется. Однако по прошествии этого короткого времени все симптомы пропадают и автомобиль двигается в обычном режиме.
Вибрация в городском режиме езды. Зачастую при скорости движения около 60 км/ч ± 20 км/ч.
Вибрация автомобиля при нагрузке. В частности, при езде в гору, буксировке тяжелого прицепа или просто при перевозке тяжелого груза. В таких режимах на коробку передач, и в том числе на гидротрансформатор, оказывается значительная нагрузка.
Рывки автомобиля с АКПП при равномерном движении или при торможении двигателем. Зачастую рывки сопровождаются ситуациями, когда двигатель попросту глохнет в движении и/или при переключении передач. Зачастую подобные симптомы указывают на то, что вышла из строя электроника, управляющая гидротрансформатором. В таких аварийных случаях автоматика может попросту заблокировать «бублик».

Поломки гидротрансформатора по своим признакам очень похожи с поломками других элементов автоматической трансмиссии. Поэтому необходимо выполнять дополнительную диагностику.

Звуковые симптомы

Симптомы выхода из строя гидротрансформатора АКПП можно определить и на слух. Выражается это в следующих признаках:

Шум гидротрансформатора при переключении скоростей. После того как двигатель набирает обороты, и соответственно, увеличивается скорость, указанный шум пропадает.
В более редких случаях вой гидротрансформатора будет слышен при движении машины на указанной скорости около 60 км/ч. Зачастую указанный вой сопровождается вибрацией.

Шум исходит из коробки-автомата, поэтому водителю на слух порой сложно определить, что гудит именно гидротрансформатор. Поэтому при появлении посторонних шумов, исходящих из системы трансмиссии желательно выполнить дополнительную диагностику, поскольку посторонние шумы всегда указывают на какие-либо, даже незначительные, неисправности.

Дополнительные признаки

Существует и ряд дополнительных признаков, указывающих на то, что гидротрансформатор умирает. Среди них:

Неприятный горелый запах, исходящий из коробки передач. Он явно указывает на то, что системы трансмиссии перегревается, в ней недостаточно смазки и ее элементы, в частности, гидротрансформатор работает в критическом режиме. Зачастую при этом «бублик» частично выходит из строя. Это очень опасный признак и диагностику необходимо выполнить как можно быстрее.
Обороты двигателя не подымаются выше определенного значения. Например, выше 2000 оборотов в минуту. Эта мера предусматривается управляющей электроникой принудительно в качестве защиты узла.
Машина перестает ехать. Это самый худший случай, указывающий на то, что гидротрансформатор или его управляющая электроника полностью умерла. В данном случае необходимо выполнить дополнительную диагностику, поскольку причиной данной поломки может быть и другие неисправности.

При возникновении одного или нескольких признаков частичного выхода гидротрансформатора из строя необходимо как можно быстрее диагностировать поломку. И если ремонт «бублика» обойдется в более-менее приемлемую сумму, то использование неисправного гидротрансформатора может привести к поломке более дорогостоящих элементов трансмиссии вплоть до всей АКПП.

Электронный блок управления

Это основной узел, управляющий работой автоматической коробки. Блок при неисправностях может неправильно выбирать обороты для переключения скоростей либо же полностью блокировать работу трансмиссии. ЭБУ – довольно надежный механизм, но при воздействии определённых факторов он выходит из строя. Это могут быть:

Резкие перепады напряжения бортовой сети.
Механические удары, вибрации.
Повышенная температура.
Высокая влажность.
Повреждение изоляции и окисление контактов.

Поломки, связанные с электронным блоком, решаются его полной заменой либо установкой новых отдельных управляющих шлейфов.

Причины и признаки неисправностей, ремонт ЭБУ

Блоки управления АКПП могут выйти из строя по разным причинам, к основным из которых относятся:

перегрев (особенно часто случается для внутренних ЭБУ);
воздействие влажной среды;
сильные вибрации и механические удары;
скачки напряжения в цепи ЭБУ.

Как правило, признаки неисправности эбу акпп выражаются в полной или частичной неработоспособности трансмиссии. Мотор автомобиля может заводиться и работать, а вот режимы коробки передач меняться не будут или будут меняться неправильно. В таких случаях наблюдается некорректное переключение передач, неправильная последовательность их смены, не включение одной из передач, неработоспособность заднего хода. В самом критичном случае автомобиль вообще может оказаться неподвижным и доставить его в сервисный центр можно будет только с помощью эвакуатора.

Поэтому, если появляются некоторые из этих признаков или любые нехарактерные поведения трансмиссии следует неотлагательно обратиться в сервисный центр «АКПП-АТМ» за профессиональным обслуживанием. Наши квалифицированные специалисты смогут быстро определить причину поломки и ликвидировать ее. Наличие специальных диагностических систем позволит просканировать ЭБУ и точно определить его поломку, что позволит устранить ее с минимальными финансовыми затратами.

В большинстве случаев ремонт электронных блоков управления заключается в замене вышедших из строя блоков памяти, а также в установке новых печатных плат или перегоревших конденсаторов. Также может потребоваться перепрограммирование блока – такое случается, если произошел сбой программных алгоритмов, заложенных в ЭБУ. Если поломки блока существенны, во многих случаях рекомендуется его полная замена – это позволяет полностью исключить неисправности АКПП ЭБУ и в финансовом плане является более выгодным решением.

Принцип работы бублика АКПП

Чтобы понять все сложности ремонта, давайте начнем с роли гидротрансформатора, которую он выполняет в коробке передач.

Гидротрансформатор АКПП служит преобразователем и передатчиком крутящего момента от мотора к автоматической коробке передач. Работает устройство следующим образом:

Запускается мотор.
В действие приходит насосное колесо.
Центробежная сила, появляющаяся из-за вращения насоса, подымает вверх масло. Колесо вращается по часовой стрелке. Соответственно и трансмиссионная жидкость подается в верхнюю часть лопастей насосного колеса.
Происходит переброс смазывающего средства на лопасти турбины.
Турбинное колесо начинает вращение.
Увеличивается частота вращения коленчатого вала. Увеличивается скорость вращения турбины.
Масло от турбинного колеса движется в противоположную сторону и возвращается к насосу.
Насос останавливается.
Движение прекращается, и бублик превращается в гидромуфту. Теперь двигатель на прямую взаимодействует с планетарной передачей АКПП и колесам транспортного средства.
Между турбиной и насосным колесом располагается реактор. Он помогает перенаправлять обратное движение масла в соответствующую сторону вращения насосного колеса.
Таким образом увеличивается частота вращения и крутящий момент.

Так как в результате разницы ускорения и частоты вращения колес увеличивалась и их температура, ГДТ перегревался достаточно быстро. Свойства масла ухудшались, комплектующие приходили в негодность. А КПД гидротрансформатора АКПП понижался. Эту проблему разрешили установкой фрикционных элементов в «бублик».

Читать

АКПП aisin A340E AW 30-40LE: замена масла и обслуживание гидроблока

Этот метод назвали блокировкой ГДТ. Изначально блокировка происходил автоматически. Затем производители АКПП добавили дополнительный клапан для управления блокировкой.

Вы спросите, что же делает блокировка. Она отвечает за соединение входного и выходного валов для передачи момента напрямую. Теперь передача крутящего момента минует зависимость от вращения масла внутри системы.

Но снизился срок службы. Фрикционные детали быстро изнашиваются. Хоть ГДТ считается надежным устройством, при несоблюдении правил эксплуатации АКПП, он быстро выйдет из строя.

Звуки, вибрация

Как самостоятельно определить признаки неисправности гидротрансформатора АКПП? В первую очередь, нужно прислушаться к работе самой коробки. Так, при переключении передач может возникать механический звук (шуршание). Поначалу он едва заметен. А при увеличении оборотов двигателя и вовсе пропадает. О чем это говорит? Такие признаки неисправности гидротрансформатора АКПП свидетельствуют о проблеме с упорными подшипниками игольчатого типа. Элемент располагается между крышкой гидротрансформатора и турбинным (либо реакторным) колесом.

Если при переключении передач возникает громкий металлический стук, это говорит о деформации лопаток турбинного колеса. Ремонту такой элемент уже не подлежит.

Если при скоростях 60-90 километров в час возникает легкая вибрация, это говорит о забитом масляном фильтре. Также подобные симптомы происходят из-за некачественной или старой АТФ-жидкости. Решение проблемы – замена фильтра и масла. В большинстве случаев ремонт на этом заканчивается.

Многие применяют частичную замену масла – сливают часть старого и доливают новое, повторяя этапы 2-3 раза. Но специалисты рекомендуют не экономить на полной замене АТФ-жидкости. Она производится на стенде под давлением. В чем плюс такой процедуры? Замена масла будет произведена на 100 процентов, а грязь из коробки полностью вымоется. Повторить это в условиях гаража невозможно – только при наличии стенда.

Признаки неисправности

Признаков серьезных неисправностей гидротрансформатора АКПП может быть несколько. Все они свидетельствуют о скорой поломке ГДТ и выходе из строя.

Признак. Слышен шум, напоминающий биение металлического предмета. При нагрузке он пропадает.

Проблема и решение. Износ подшипников, находящихся между турбиной и насосом. Чтобы удалить эти симптомы и устранить поломку, нужно разобрать гидротрансформатор и заменить подшипники.

Признак. Вибрация АКПП во время разгона выше 60 км/ч или движения автомобиля по ровной поверхности на большой скорости.

Проблема и решение. Загрязнения фильтрующего устройства. Потеря функциональных свойств смазывающего средства. Необходимо сделать полную замену ATF в АКПП и установить новый фильтр. Вполне возможно, что наступило масляное голодание. Необходимо проверить поддон АКПП на потеки.

Признак. Нет движения ни назад, ни вперед.

Проблема и решение. Оборвалось соединение турбины с валом АКПП. Для решения этой неисправности понадобится замена гидротрансформатора. В редких случаях можно обойтись просто заменой шлицевого соединения.

Признак. Автомобиль не может разогнаться и набрать необходимую скорость за короткое время.

Проблема и решение. Вышла из строя обгонная муфта. Необходимо разобрать гидротрансформатор и заменить ее.

Признак. Перегрев масла. АКПП дергается и пинается.

Проблема и решение. Например, при проблемах износа фрикционной накладки поршня блокировки гидротрансформаторного тормоза очень трудно заметить неправильную работу устройства. Из-за этого масло часто перегревается до 140 градусов Цельсия. Перегретая смазка вызывает уничтожает резину сальников ГДТ. Масло начинает течь.

В продолжение этой неисправности является полный износ накладки фрикциона. Ее клееная часть отрывается и путешествует по АКПП. Затем она оседает и приклеивается в неположенных местах вызывая засор. Засор мешает свободной циркуляции масла. Падает давление.

Поэтому и эксперты, и опытные механики на СТО просят автовладельцев проводить регулярное техническое обслуживание. При износе фрикциона — неисправность незаметна. Но в последствие она приводит к полной замене АКПП. Хотя на первоначальных этапах можно было обойтись только сменой накладки фрикциона.

К нечастым поломкам ГДТ относятся следующие проблемы:

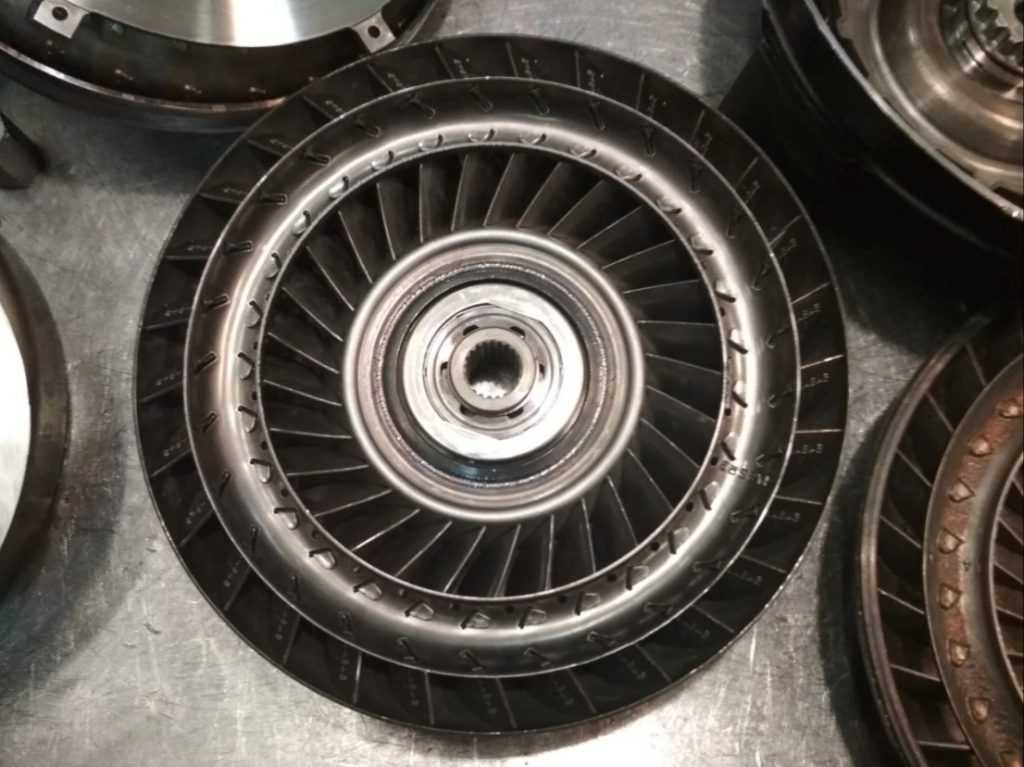

разрушение лопастей турбины и насосного колеса. Приводит к поломке ГДТ. Требуется его полная замена. Проблема определяется только после вскрытия;
клин обгонной муфты;
разблокировка обгонной муфты;
перегрев с разрушением ступицы.

Читать

Основные неисправности и ремонт АКПП Skoda Octavia

Перегрев трансмиссионной жидкости может вызывать быструю потерю функциональных свойств.

Признак. Запах горелой пластмассы, распространяющийся в салоне. Частая проблема на тойотах Камри 50.

Проблема и решение. Забитый радиатор является проблемой в этом случае. Рекомендуется снять и прочистить его. Заменить масло и фильтрующее устройство – обязательно.

Признак. Пинки, задержки во время переключения скоростей зимой.

Причина и решение. Этому может способствовать запуск на холодную. Чтобы избежать этих симптомов у автомата нужен прогрев АКПП зимой. При температуре ниже 0, автовладелец должен прогреть АКПП до рабочей температуры в 70 градусов по Цельсию и только потом начинать движение.

На автомобилях старого года выпуска выходит из строя сама кулиса. Она стопорится в одном положении. Здесь понадобится замена селектора и ручки переключения скоростей. Это можно сделать без снятия автоматической коробки.

Соответствие признаков и причин

Приводим таблицу часто встречающихся поломок коробки-автомата.

Признаки	Причины
Не работает задняя передача. Функционируют только 1 и 2 скорость, а 4 и 3 не работают.	Изношены диски фрикционные, обрыв манжет поршня, разрушены уплотнительные кольца.
Автомобиль не двигается вперед, буксует, задняя передача работает.	Изношены диски, передние муфты, обрыв манжет, износ колец муфт, заедание клапана гидроблока.
Автомобиль не двигается назад и вперед. Сильные толчки при переключениях.	Неисправность гидротрансформатора, требуется доливка масла и замена фильтра.
Можно ехать только на третьей передаче.	Износ дисков фрикционных, передних муфт, обрыв и износ манжет поршня, износ колец муфты, заедание клапана. Электронный блок переключил коробку в аварийный режим, необходима диагностика и ремонт.
Переключения на холодной коробке выполняются с толчками.	Грязные соленоиды или гидроплиты. Требуется замена расходных материалов, чистка гидроблока.
Нет заднего хода.	Износ ленты тормозной, обрыв манжет, тормозной ленты, поломка штока поршня.
Автомобиль не способен двигаться в любую сторону. Переключение выполняется без толчков.	Неисправность гидротрансформатора, ведущей шестерни насоса, нет сцепления шестерни с гидротрансформатором. Необходимо добавление масла, чистка фильтра. Износ тормозной ленты, муфты и диска, а также манжет поршней. Износ и поломка уплотнительных колец. Неисправен соленоид или клапан гидроблока.
Повышающийся гул коробки, вибрация при езде, усиливаются при повышении оборотов мотора.	Износ подшипников.
Есть задний ход, передние передачи – только первая и вторая. При прогревании коробки проблема уходит.	Заедание грязного соленоида или клапана гидроблока.
Машине едет в нейтральном положении.	Неправильная регулировка рычага или троса привода коробкой. Заедание поршня муфты. Сваривание фрикционных муфт.
Скорости включаются при высоких скоростях	Неверная регулировка троса дросселя, засорен фильтр, неисправен клапан дросселя.
Автомобиль едет нормально, но на подъеме автомат буксует и включает пониженную скорость.	Низкий уровень масла, износ дисков фрикционных, тормозной ленты. Неисправен маслонасос, соленоиды гидроблока.
Внезапное нажатие на газ не переключает на пониженную скорость, не работает кикдаун.	Неисправна кнопка или датчик под педалью, заедает клапан переключения, неисправен трос заслонки, нет питания датчика.
При трогании с места выполняется пробуксовка, но при возрастании скорости едет нормально, коробка переключается исправно.	Износ шлицев колеса турбины, обрыв манжет.
При переключении происходит пробуксовка.	Неисправен маслонасос, засорился фильтр.
Нет переднего и заднего хода.	На ступице колеса турбины срезало шлицы.
При переключении скорости возникают значительные удары.	Износ тормозной ленты, фрикционных дисков, засорение соленоидов или каналов гидроблока.
Машина буксует при движении и при переключении дергается.	Поломка муфты.
Нет движения в обе стороны, нет давления масла.	Срезаны шлицы маслонасоса.
Автомобиль двигается нормально до момента прогревания масла. Далее происходит пробуксовка, и машина останавливается.	Неисправность дисков фрикционных. При холодном масле его давление и вязкость выше, по сравнению с горячим, изношенные диски лучше прижимаются, и образуют тягу. Износ фрикциона, загрязнение масла, сетки фильтра.
Шум в виде биения металла на холостом ходу.	Сильный износ дисков барабанов.
Коробка не переключается на пониженную скорость при утапливании педали, нет кикдауна.	Неисправность двигателя.
Нет переключения коробки на пониженную скорость при надавливании педали до конца. Машина двигается нормально, до прогревания масла. Далее машина буксует и не движется. Машина медленно разгоняется. Нет заднего хода.	Нарушение герметичности вентиляторных лопаток турбины и насоса. Обрыв лопаток.
В поддоне металлическая стружка крупного размера.	Сильный износ планетарной шестерни.
Масло в коробке пенится, происходит пробуксовка.	Проникновение воды в АКПП.
Низкое давление масла.	Грязные соленоиды или гидроблок. Необходима проверка уровня масла, клапана сброса в насосе.
При включении передачи автомобиль троит и глохнет. При возрастании оборотов двигается нормально.	Необходимо проверить клапан муфт скоростей. Неисправен гидротрансформатор.
Алюминиевая стружка в поддоне.	Износ подшипника скольжения, планетарной шестерни.
В поддоне элементы пластмассы.	Поломка пластиковой детали.
Металлический скрежет.	Износ подшипника дифференциала, шестерен.
В поддоне коробки-автомате выявлены намагниченные ролики.	Поломка роликового упорного подшипника.

Что ломается в гидротрансформаторе?

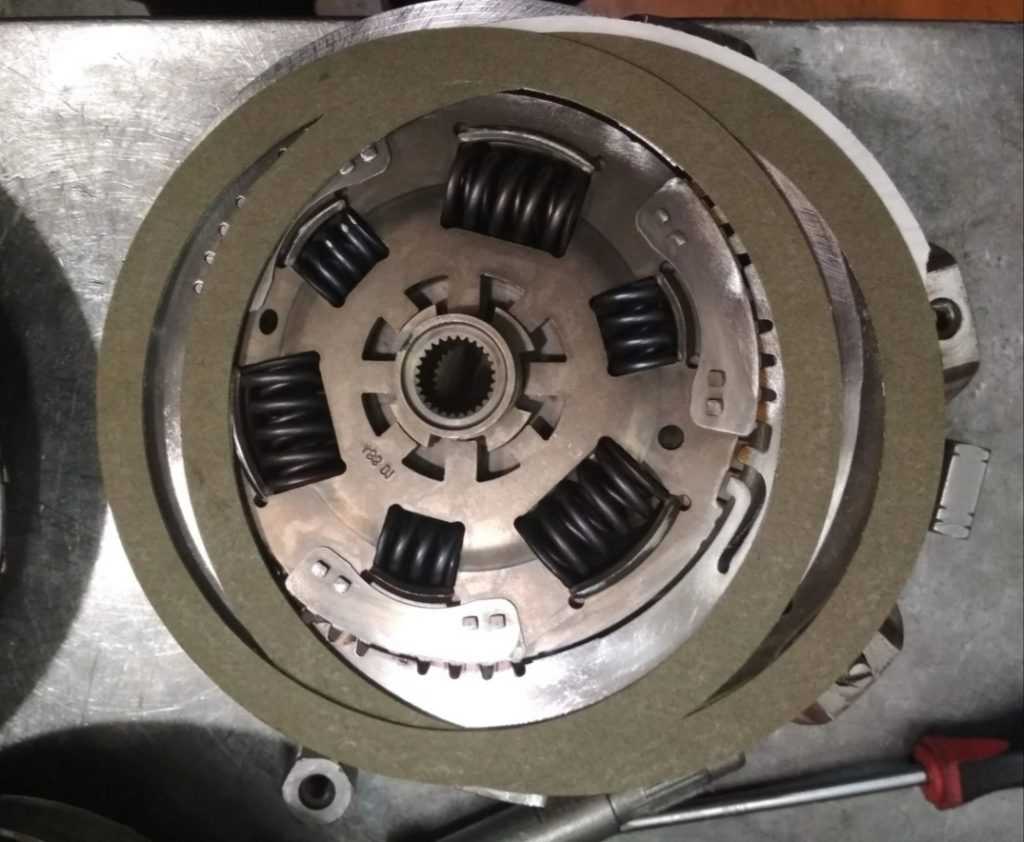

Раз есть сцепление внутри “бублика”, значит, оно изнашивается — вечных фрикционных пар не бывает. К тому же продукты их износа загрязняют внутренности ГТД, поток горячей жидкости с абразивом “выедает” металл лопаток и других внутренних частей. Также потихоньку стареют, выходят из строя от перегрева или просто разрушаются уплотнения-сальники, а иногда выходят из строя подшипники или даже ломаются лопасти турбинных колес.

Продукты износа фрикционной накладки попадают и в саму АКПП, ведь охлаждение ГТД идет прокачкой масла через насос коробки и общий теплообменник. А в гидроблоке АКПП (о нем нужно рассказывать отдельно) есть еще много разных мест, где грязь может что-то забить или жидкость может проточить лишние отверстия, повредить соленоидные клапаны, замкнуть проводники…

В общем, со временем ГТД становится основным источником “грязи” в АКПП, которая обязательно выведет ее из строя. У некоторых АКПП проблема осложняется тем, что материал накладок “приклеен” к основе, и по мере износа в жидкость начинают попадать клеющие вещества, ускоряя процессы загрязнения в разы.

Таким образом, поживший “бублик” нужно менять или ремонтировать, пока он не сломал всю коробку передач. К слову, старые АКПП, у которых блокировка срабатывала редко, только на высших передачах или ее не имелось вовсе, имеют заметно большие интервал замены масла и ресурс.

А как узнать, что гидротрансформатор вышел из строя?

Если масло в АКПП быстро темнеет после замены, машина стала расходовать больше топлива, ощущаются рывки при равномерном движении или при торможении двигателем, то — скорее к мастеру проверять круглый железный “бублик”. Не так уж дорог его ремонт, а неисправный, дел он может натворить очень много.

Наиболее печальный случай

К чему это приводит, можно увидеть на примере широко распространенной 5-ступенчатой АКПП Mercedes 722.6. Она ставилась на несколько десятков моделей Mercedes-Benz, Jaguar, Chrysler, Dodge, Jeep и SsangYong c 1996 года и ставится по сей день.

В этой коробке передач гидротрансформатор блокируется на всех передачах, и специальный клапан регулирует его прижатие. Даже при плавном разгоне включается частичная блокировка, а при резком блокировка включается почти сразу. Машина получается экономичной и динамичной.

А вот износ закладок блокировки идет быстро, и если не менять масло вовремя, то при пробегах свыше ста тысяч километров плавная блокировка становится не такой уж и плавной, заставляя машину дергаться, а продукты износа повреждают постоянно работающий клапан соленоида блокировки, усиливая эффект.

Но даже если масло менять, то все равно к пробегу тысяч в двести километров накладки ГТД износятся и создадут очень много мусора, который разрушит клапан и, разумеется, коробка начнет работать жестко, с ударами. В итоге, если вовремя не отремонтировать источник мусора, вся АКПП отправится на свалку.

Форд Фокус. АКПП 4f27e

Устанавливаются на Форд Фокус и Мазда 3. Не очень надежная коробка. В 4f27e есть слабые места: лента, крышка АКПП, тормозной барабан, корзина сцеплений, соленоид. В отличие от простой и надёжной механики, в Форд Фокус используется менее надежная планетарная АКПП 4f27e.

Рассмотрим конкретный случай. Симптомы. На Форд Фокус 2008 года выпуска пропала сначала 4-я передача, затем и 3-я тоже. После набора первой скорости и включения второй, 4f27e уходит в нейтраль, а Форд Фокус останавливается.

АКПП 4f27e устанавливаемая на Форд Фокус

Какова же возможная причина подобного поведения коробки 4f27e? Зачастую 4f27e комплектуется некачественным соленоидом, который может выйти из строя и заклиниться. Их дефект на коробках 4f27e определяется системой диагностики. В этом случае производится замена соленоида на коробке Форд Фокус.

На ранних версиях 4f27e встречается специфический дефект крышки АКПП, из-за которого в коробке у Форд Фокус сильно теряется давление. В этом случае, необходимо вскрывать коробку (это возможно без снятия) и менять крышку. Если же коробка проработала в аварийном режиме некоторое время, это могло привести к выходу из строя отдельных её механизмов, которые потребует замены. Что и было сделано в этом случае.

Если из строя выходит какая-нибудь из передач, это свидетельствует о поломке фрикционного диска, при этом цвет масла на 4f27e меняется. Такое происходит на пробеге в 100000 км для Форд Фокус.

Отсутствие заднего хода либо его включение с задержкой, а также изменение цвета масла свидетельствует об износе фрикционного диска задней передачи. На Форд Фокус с 4f27e 2008 года выпуска иногда присутствует заводской брак, который приводит к износу демпферной пружины и к выходу из строя муфты и необходимости её замены.

Шум на скорости, рывки и удары при включении передач, а также вибрация при движении свидетельствует – причина износа шестерней, неправильной работы гидротрансформатора (бублика) или нехватки масла. После обнаружения подобных неисправностей Форд Фокус стоит загнать на диагностику.

Ниже представлено видео, в котором довольно подробно показано, как происходит разбор АКПП Форд Фокус, если для устранения неисправности ее требуется разбирать.

Как проверить гидротрансформатор АКПП

Существует несколько стандартных процедур, с помощью которых можно косвенно определить состояние гидротрансформатора автоматической трансмиссии. Полное истинное состояние можно определить лишь при демонтаже указанного узла и его детальной диагностике.

Проверка сканером

Первое, что нужно сделать чтобы определить неисправность гидротрансформатора — это просканировать автомобиль на наличие ошибок специальным диагностическим сканером. С его помощью можно получить коды ошибок, и в соответствии с ними уже предпринимать конкретные ремонтные действия. Такое сканирование поможет выявить ошибки не только гидротрансформатора, но и других систем автомобиля (при наличии ошибок). Это позволяет оценить состояние трансмиссии в целом, и ее отдельных деталей в частности.

Стоп-тест

Косвенную проверку можно сделать и без использования «умной» электроники. Например, в мануалах многих автомобилей можно встретить такой алгоритм как проверить работу гидротрансформатора:

проверку необходимо проводить на хорошо прогретом двигателе и трансмиссии, особенно, если тестирование выполняется зимой;
запустить двигатель и установить холостые обороты (около 800 оборотов в минуту);
включить ручной тормоз, чтобы зафиксировать машину на месте;
нажать до упора педаль тормоза;
включить на рычаге трансмиссии режим езды D;
выжать до упора вниз педаль акселератора;
на тахометре необходимо следить за показаниями оборотов, у различных машин максимальное значение должно быть приблизительно от 2000 до 2800 оборотов в минуту;
подождать 2…3 минуты на нейтральной скорости с тем, чтобы охладить коробку передач;
повторить аналогичную процедуру, но предварительно включив заднюю скорость.

По результатам показаний тахометра можно судить о состоянии гидротрансформатора. Для этого воспользуйтесь усредненными данными, приведенными далее:

если гидротрансформатор полностью исправен, то значение оборотов по тахометру на полном газе не будет превышать 1800 оборотов в минуту;
при среднем износе «бублика» соответствующее значение будет приблизительно равно 2000 оборотов в минуту;
если значение оборотов превышает 2000, то это говорит о значительном износе гидротрансформатора, и чем выше обороты — тем значительнее износ.

К сожалению, самостоятельная диагностика автовладельцем состояния гидротрансформатора ограничена. Поэтому при появлении описанных выше симптомов и выполнения стоп-теста рекомендуется обратиться за выполнением детальной диагностики в автосервис, где проверят снятый гидротрансформатор АКПП.

Основные симптомы неисправностей бублика акпп :

При переключении передач слышится механический звук, который пропадает при увеличении оборотов. Это может говорить о проблемах с подшипниками опор. Агрегат нужно разобрать и оценить состояние подшипников.
В промежутке скоростей от 60 до 90 км/час коробка автомат легко вибрирует. Проблема может решиться, если поменять масляный фильтр и АТФ.
Когда выходит из строя обгонная муфта, машина перестает слушаться. Гидротрансформатор надо разбирать и менять эту самую муфту.
Автомобиль отказывается ехать. Наверняка повреждено турбинное колесо шлица. Нужно устанавливать новые шлицы или, даже, менять все турбинное колесо.

Слышен шелестящий шум при заведенном моторе. Это он опять “шуршит” о проблемах с подшипником, на этот раз между турбинным или реакторным колесом и крышкой ГТР. Ремонт заключается в замене игольчатых упорных подшипников.
Резкий металлический стук при переключении передач “стучит” о деформации и выпадении лопаток. Лечится заменой испорченного колеса в ГТР.
Если мастер видит на масляном щупе коробки алюминиевую пудру, то в зоне риска муфта свободного хода, которую делают из алюминиевого сплава. Обычно страдает торцевая шайба.
Запах плавящейся пластмассы появляется тогда, когда перегревается бублик и плавятся полимерные элементы. Это происходит из-за проблем системой охлаждения АКПП или недостаточной смазки.
Мотор глохнет при переключении передач или при смене режимов работы, значит, сломан блок управления.

a650e вибрация гидромуфта акпп

Сигнал БИОС

Если сгорел процессор на ПК, признаки неисправности обозначит система БИОС. Вам нужно только верно расшифровать ее сигналы.

Для этого включите свой компьютер. Прислушайтесь, какого рода сигналы издает динамик БИОСа. Найдите инструкцию к устройству, где и будет описано их значение. Однако такое исследование только позволяет сузить круг поиска проблемы, а не дает конкретного ответа на вопрос.

Опытные пользователи отмечают, что БИОС редко сигналит о перегорании процессора. Поэтому, если вы не услышали сигнал, то стоит подозревать именно ЦП.

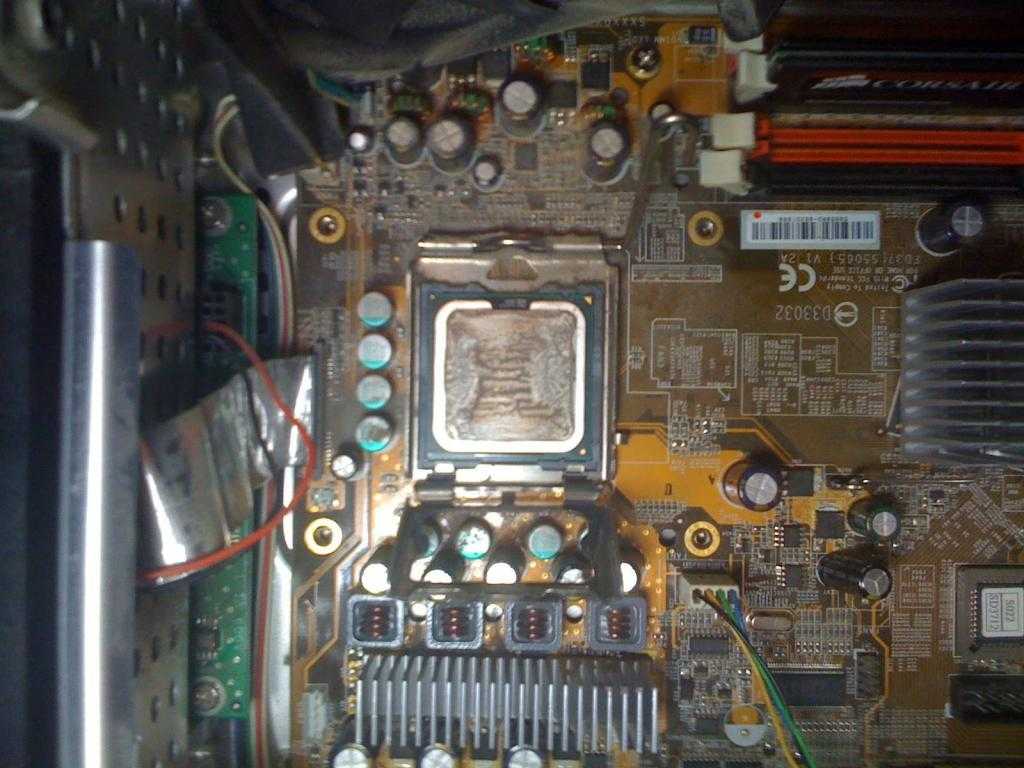

Нередка ситуация, когда компьютер включается, его кулеры начинают работать, но экран не загорается. Кто-то сразу грешит на видеокарту. Но как раз-таки об этой неисправности БИОС сообщает конкретным сигналом. Если его нет, то причина, скорее всего, в том же процессоре.

Вопросы и ответы по теме

Вопрос: Как выбрать скорость срыва гидротрансформатора, подходящую для конкретного применения?

Ответ: Заявленная скорость срыва должна быть как минимум на 500 об/мин выше, чем начало диапазона мощности распределительного вала. Все распределительные валы вторичного рынка поставляются с кулачковой картой, где указывается диапазон оборотов.

Если, к примеру, распределительный вал поддерживает диапазон 1500–6500 об/мин, нужно выбрать крутящий момент с минимальным числом оборотов 2000 об/мин.

Для автомобиля городского назначения целесообразно выбрать скорость срыва преобразователя, меньше оборотов двигателя при скорости езды 100 км/час.

Такой подход предотвратит чрезмерное накопление тепла. Исключением является трансмиссия / гидротрансформатор с блокировкой.

Определение «пробуксовки вспышки»

Вопрос: Чем объяснить разницу между терминами «пробуксовка вспышки» («Flash Stall») и «пробуксовка педального тормоза» («Foot-Brake Stall»)?

Для справки: «Пробуксовка вспышки» («Flash Stall») — это максимальное число оборотов двигателя с автоматической коробкой передач при начальном рабочем диапазоне АКПП и полностью остановленном кардане.

Для справки: «Пробуксовка педального тормоза» («Foot-Brake Stall») — это число оборотов двигателя, достаточное для перевешивания тормозного (стояночного) усилия и начала движения автомобиля вперёд.

Ответ: Из двух измерений останова гидротрансформатора наиболее точным является первый — «пробуксовка вспышки». «Пробуксовка педального тормоза» зависит от большого количества параметров:

типа тормозной системы,
дисковой или барабанной конструкции тормоза,
регулировки тормозной системы,
отношения колец и шестерён и т.д.

Всё эти переменные более резко влияют на стояночный тормоз, на характеристики холостого хода двигателя, на установку кулачка вала под низкий крутящий момент для автоматической коробки передач (АКПП).

Определить «Flash Stall» можно следующим способом:

В режиме холостого хода с низкими оборотами включить полный газ

Когда автомобиль начнёт движение вперёд, обратить внимание на показания тахометра. Эти показания и есть «Пробуксовка вспышки» («Flash Stall»)

Двигатель должен иметь высокую чувствительность к холостому ходу. В противном случае, может потребоваться регулировка фаз газораспределения и / или регулировка карбюратора.

Термин «блокирующий» гидротрансформатор

Вопрос: Что означает термин «блокирующий» преобразователь крутящего момента?

Ответ: Термин относится к устройству, содержащему внутренний блокирующий поршень или подобное устройство. Применяемые трансмиссии:

AOD,
AODE,
TH350C,
2004R,
4L60 (700R4),
4L60E,
4R70W,
4L80E и другие,

используют именно такую технологию устранения пробуксовки для увеличения экономии топлива. Более старые трансмиссии, типа: TH400, TH350, C6, C4 и другие, не включают методы блокировки.

Единственный способ повысить эффективность использования топлива в гидротрансформаторах такого типа:

изменить зазоры,
перенаправить углы рёбер,
снизить фактическую скорость срыва.

Особенности установки нового устройства

Вопрос: Нужно ли менять переднее уплотнение и втулку коробки передач перед установкой нового преобразователя?

Ответ: Да, как правило, нужно. Следует осмотреть старый гидротрансформатор на предмет повреждения ступицы насоса коробки передач. Если обнаружится какой-либо износ ступицы, необходимо заменить уплотнение и втулку. Если же износ не обнаружен, возможно, достаточно обойтись заменой уплотнения.

Вопрос: Какой зазор соблюдать между гидротрансформатором и гибкой пластиной, прежде чем тянуть конструкцию вперёд и крепить к пластине?

Ответ: Между гидротрансформатором и гибкой пластиной должен оставаться зазор 3-5 мм перед тем, как начинать подтягивать преобразователь вперёд и крепить к пластине.

При помощи информации: JEGS
