Система освещения

К системе внешнего и внутреннего освещения автомобиля относятся фары головного света, противотуманные фары, передние фонари, задние фонари, подкапотная лампа, плафоны освещения вещевого ящика и спального места, патроны с лампами освещения приборов, плафоны кабины, переносная лампа.

Спецификация ламп

Фара головного света Две, ФГ150В, с асимметричным светораспределением и двухнитевой лампой А24-55+50 А
Противотуманная фара Две, ФГ150, с галогенной лампой АКГ24-70
Передний фонарь Два, ПФ130-В, с лампами: габаритный огонь — А24-5, указатель поворота — А24-21-3
Задний фонарь Два, ФП130-3 (левый), ФП130-Г (правый), с лампами: габаритный огонь — две, А24-5, указатель поворота — А24-21-3, сигнал торможения А24-21-3
Подкапотная лампа ПД308Б с лампой А24-21-3
Плафон освещения вещевого ящика и спального места ПК142Б с лампой АС24-5
Патроны с лампами освещения щитка приборов ЛВ211-329 с лампами А24-2
Плафоны кабины Два, ПК201-Д, с лампами А-24-5
Переносная лампа ПЛТ67А с лампой А24-21-3

Типы цоколей автомобильных ламп

Обозначение лампы по ГОСТ 2023-75 Тип цоколя по ГОСТ 17101-71
А24-55+50 P45t/41
А24-21-2 BA15S/19
А24-5 BA15S/19
АС24-5 SV8,5/8
А24-2 BA9S/14
АМН24-3 BA7S/11

Хранение приборов освещения

Приборы освещения и лампы храните в сухих, хорошо проветриваемых и отапливаемых помещениях.

Температура воздуха в помещении должна быть не ниже 5°С. При неблагоприятных условиях хранения наружные и хромированные части изделий, а также цоколи ламп покройте тонким слоем вазелинового масла или другой нейтральной смазкой. Не допускается хранить в одном помещении приборы освещения с аккумуляторными батареями, кислотами, электролитом.

Возможные неисправности приборов освещения, способы их устранения

Причина неисправности Способ устранения
Частое перегорание ламп
Повышенное напряжение в бортовой сети автомобиля. Проверьте величину напряжения, при необходимости замените регулятор напряжения.
Лампа не горит
Стряхивание или перегорание нити накала. Замените лампу.
Обрыв цепи питания:
— Сработал термобиметаллический предохранитель.
— Отсутствует контакт в штекерных соединениях.
— Поломка переключателей.
— Устраните короткое замыкание в цепи, приведите предохранители в рабочее состояние (в цепях питания габаритных огней предохранители автоматического включения).
— Восстановите контакт.
— Устраните неисправность или замените переключатель.
Лампа горит тускло
Окислились или загрязнились контактные соединения. Зачистите контакты или замените окислившиеся штекеры.
Загрязнился рассеиватель или отражатель. Протрите рассеиватель, промойте отражатель.
Потемнела колба лампы из-за испарения металла нити накаливания. Замените лампу.
Разрядилась аккумуляторная батарея. Зарядите аккумуляторную батарею.
Повышенное падение напряжения в цепи. Проверьте падение напряжения. Устраните причины повышенного падения напряжения.
Мигает свет в лампе
Периодическая потеря контакта. Восстановите контакт.

Возможные неисправности проводки

Поломки в работе электропроводки — это проблема, с которой сталкиваются многие наши соотечественники.

Для автомобилей КАМАЗ 55111 и других моделей характерны следующие неисправности электроцепи:

  1. Если то или иное устройство отказывается работать, в первую очередь необходимо произвести диагностику предохранительного элемента. Как сказано выше, в блоке расположены устройства, для нормальной работы оборудования. Так что если предохранитель выходит из строя, это может быть обусловлено либо его износом, что вполне нормально, либо перепадами напряжения в системе. В том случае, если предохранитель менялся относительно недавно, необходимо удостовериться в том, что его поломка не связана со скачками напряжения.
  2. Выход из строя непосредственно оборудования. К примеру, если не работает печка или фары, а их электроцепи целые, при этом замыканий и обрывов проводки нет, то возможно, сломался сам отопитель или перегорела лампа освещения. Такие неисправности происходят довольно редко, тем не менее, они также могут иметь место.
  3. Зарядка АКБ. Если сразу отказывается работать все оборудование, то возможно, причина заключается в разряде аккумуляторной батареи либо недостаточным уровнем жидкости в ее банках. Необходимо проверить заряд устройства, а также уровень электролита.
  4. Еще одна проблема, которая может произойти — это выход из строя генератора или его неполноценная работа. Поскольку этот узел отвечает за работоспособность всего оборудования во время движения, о его поломке вы узнаете сразу. Недостаточное напряжение в бортовой сети может быть обусловлено слабой натяжкой его ремня, возможно, подтянув ремешок, вы сможете исправить ситуацию. Но если неисправность заключается в износе либо выходе из строя составных элементов конструкции, то генераторный узел придется снимать и ремонтировать.
  5. Утечка тока, что обычно связано именно с пробоем изоляции проводки. С помощью тестера можно выявить плохой провод и поменять его. При замене проводки помните о том, что кабель лучше несколько раз заизолировать перед укладкой.
  6. Отсутствие контакта устройства с проводкой. В этом случае причины могут быть разными. Возможно, отсутствие контакта связано с обрывом проводки, перегорании контакта либо его окислении непосредственно на выводе. В случае подгорания и окисления неисправность можно устранить путем очистки либо замены контакта.

Контрольно-измерительные приборы

Контрольно-измерительные приборы обеспечивают контроль за работой систем автомобиля и двигателя, включают в себя указатели и датчики. Все указатели установлены на щитке приборов в кабине водителя. Датчики установлены на агрегатах шасси и двигателя.

Указатель спидометра 12.3802, магнитоиндукционный, с электрическим приводом
Указатель тахометра 251.3813, электронный
Датчик спидометра МЭ 307 или 20.3843, герметизированный, магнитоэлектрический, генерирующий ток переменной частоты
Амперметр АП 170, магнитоэлектрический
Указатель давления в системе смазывания двигателя УК 170-03, магнитоэлектрический, логометрического типа с контрольной лампой падения давления
Датчик указателя давления масла ММ 370, мембранного типа с реостатом
Указатель уровня топлива УБ 170-01, магнитоэлектрический, логометрического типа с контрольной лампой резерва топлива
Датчик указателя уровня топлива БМ 158-Б, рычажного типа с реостатом и сигнальным устройством контрольной лампы расхода топлива

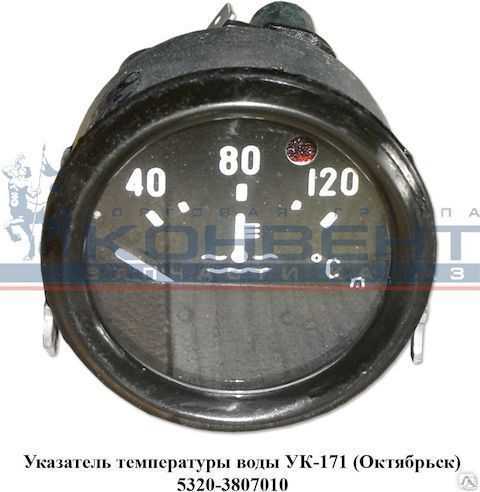

Указатель температуры охлаждающей жидкости УК 17-01, магнитоэлектрический, логометрического типа с контрольной лампой перегрева

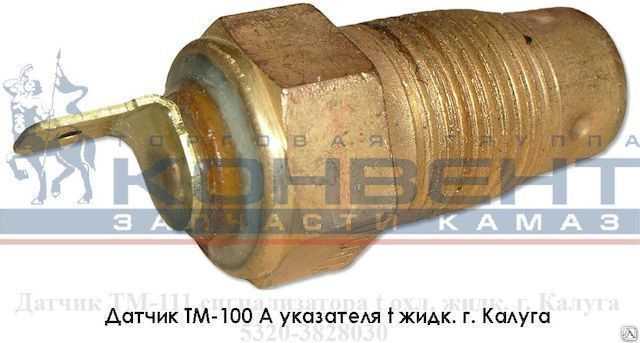

Датчик указателя температуры ТМ 100-А, с терморезистором

Электрический спидометр состоит из преобразователя (датчика), который обеспечивает подачу сигналов на приемник. Приемника (трехфазного синхронного двигателя с возбуждением от постоянных магнитов) и магнитоиндуктивного механизма спидометра со счетным устройством. Приемник конструктивно объединен с магнитоиндуктивным механизмом в один прибор-указатель спидометра.

Принципиальная схема спидометра

Принципиальная электрическая схема электронного тахометра:

  • I — к выключателю освещения контрольных приборов;
  • II, IV — к корпусу автомобиля;
  • III — к фазе генератора;
  • С1, С2, СЗ, С4 — конденсаторы;
  • R1…R13 — резисторы;
  • VI, V8 — стабилитроны;
  • V2, V5, V7 — транзисторы;
  • V3, V4, V6 — диоды;
  • Е1 — лампа А24-1.

Контрольная проверка спидометра и тахометра

Для контрольной проверки спидометра и тахометра необходимо иметь установку, с помощью которой можно получать различные фиксированные значения частоты вращения на валах изделий, проверяемого и контрольного.

При проверке датчиков контрольный приемник спидометра подключайте поочередно с проверяемым и контрольным датчиком. Методом сравнения двух полученных показаний оцените погрешность проверяемого прибора.

При проверке приемника спидометра необходимо иметь контрольный датчик. Проверку проводите также методом сравнения.

Питание к проверяемым и контрольным изделиям подключите от источника питания в соответствии со схемой подключения на автомобиле.

Примечание:

Наиболее простой установкой, на которой можно производить подобную проверку, является КТУ1.

Проверка технического состояния амперметра

При проверке технического состояния амперметра оцените точность его показаний сравнением с показаниями контрольного амперметра, который вместе с реостатом для регулирования силы тока включите в цепь последовательно с проверяемым прибором. Проведите проверку при прямом и обратном направлениях тока при значениях тока 10, 20 и 30 А.

Допустимая погрешность амперметра 7% от суммы конечных значений шкалы при температуре окружающего воздуха (20±5)°С.

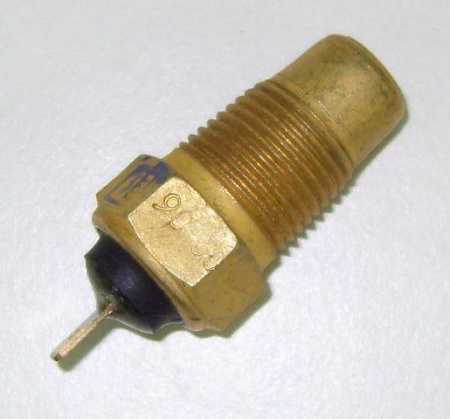

Датчики температуры двигателя камаз

Указатель уровня топлива

Прибор 13.3806 соответствует датчику 51.3827. При сопротивлении датчика 0-0,5 ом стрелка в начале; 32,5-42,5 ом — в середине; 85,5-91,5 ом — в конце шкалы.

Прибор 131.3806 соответствует датчику 6202.3827. При сопротивлении датчика 285-335 ом — стрелка в начале; 100-135 ом — в середине; 7-25 ом — в конце шкалы.

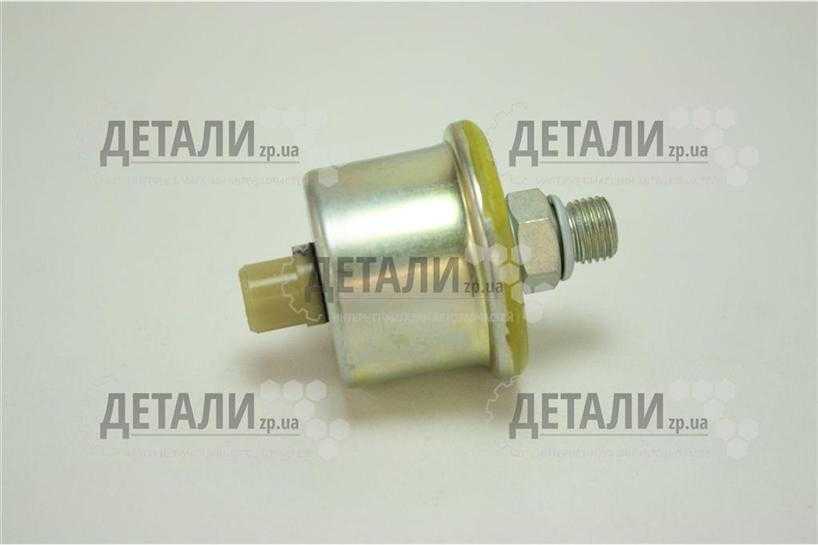

Указатель давления масла

Приборам 15.3810 и 18.3810 соответствует датчик ММ 358. Давление 0 — сопротивление 159-173 ом; давление 4 атм. — сопротивление 54-66 ом.

Прибор 152.3810 соответствует датчику 23.3829. Давление 0 — сопротивление 290-330 ом; 1,5 атм. — 171-200 ом; 4,5 атм. — 51-79 ом.

Аварийные датчики давления масла (на лампочку) ММ111Д, ММ111В, 6202.3829, 30.3829 срабатывают при давлении 0,4-0,8 атм.

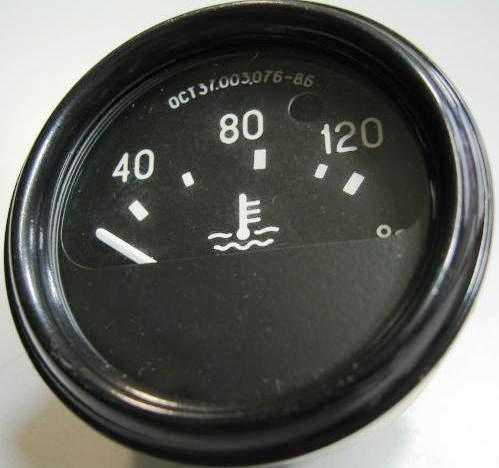

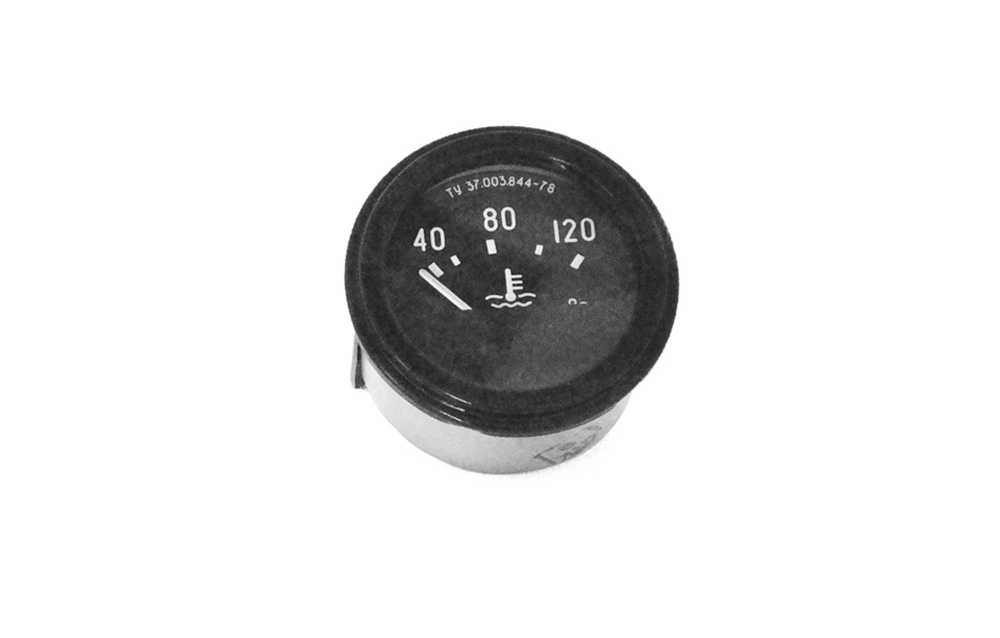

Указатель температуры ОЖ

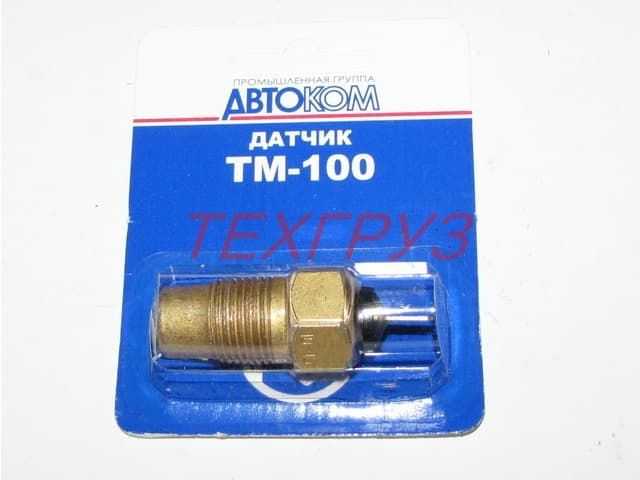

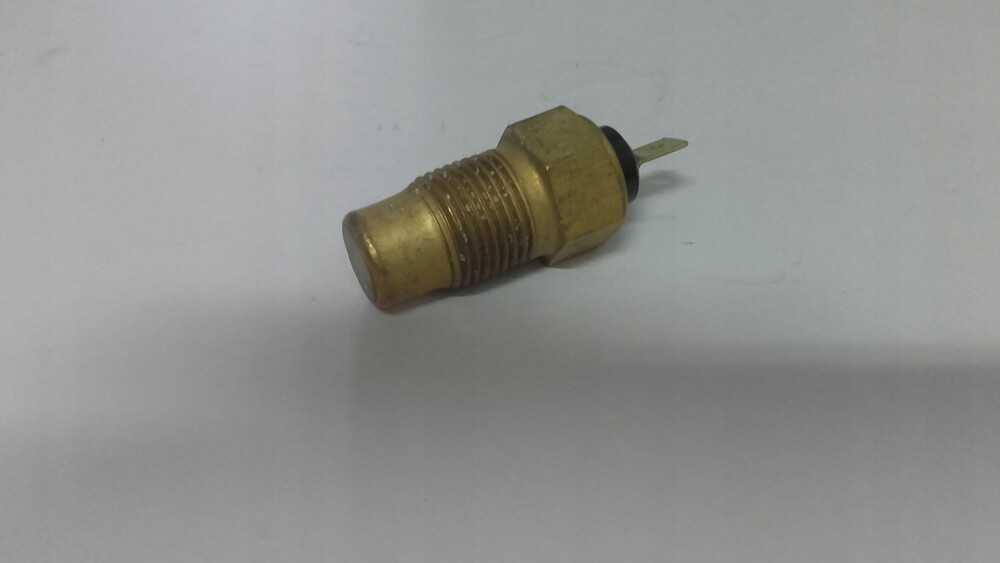

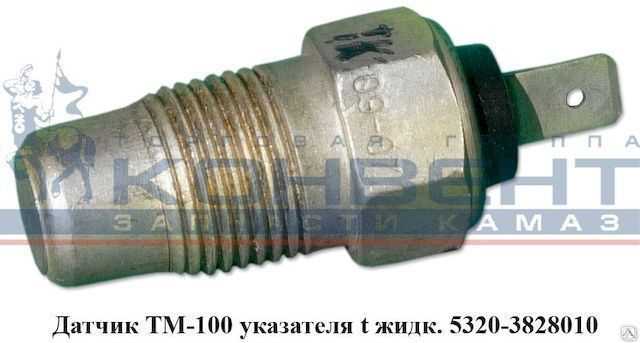

Прибор 14.3807 соответствует датчику ТМ 100. Температура 40С — сопротивление датчика 400-530 ом; 80С — 130-157 ом; 100С-80-95 ом; 120С — 51-63 ом.

Прибор 39.3807 соответствует датчику ТМ 106 и 2422.3828. 40С — 880-1220 ом; 50С -585-820 ом; 70С — 280-390 ом; 90С -155-196 ом; 120С — 66-84 ом.

Аварийный датчик (на лампочку) ТМ 111-09 срабатывает при температуре 91-98С, датчик ТМ 111-01 при 98-104С.

Andrey2210
Посмотреть профиль
Отправить личное сообщение для Andrey2210
Найти ещё сообщения от Andrey2210
Губицкий Владимир
Посмотреть профиль
Отправить личное сообщение для Губицкий Владимир
Найти ещё сообщения от Губицкий Владимир
Dron4ik
Посмотреть профиль
Отправить личное сообщение для Dron4ik
Найти ещё сообщения от Dron4ik
Andrey2210
Посмотреть профиль
Отправить личное сообщение для Andrey2210
Найти ещё сообщения от Andrey2210
VVasilich
Посмотреть профиль
Отправить личное сообщение для VVasilich
Найти ещё сообщения от VVasilich

Опишу свой опыт. Купил б/у Хантер 2009 ЗМЗ 409 евро-3. Указатель уровня топлива показывал ерунду. Стал разбираться и узнал что для уазов существует огромное количество датчиков и указателей похожих внешне, но абсолютно не совместимых технически . Продавцы в магазине этим не заморачиваются и продают что есть. Осмотр показал, что у меня стоит указатель уровня топлива 13.3806 и датчик 6202.3827. Заказал по интернету указатель 131.3806, установил и все заработало как надо. В магазинах города таких не оказалось, так как на вид они абсолютно одинаковые, но на цена за 131.3806 на 400 рублей больше и торговцы их не привозят.

Поездил я с год и решил разобраться с указателем давления масла. С момента покупки показывал на холодную 2 кг, при прогреве стрелка опускалась до нуля и даже уходила еще левее. Машина при этом разгонялась и танула нормально. Сначала хотел лезть в двигатель смотреть маслонасос (может ему недолго осталось), но замер давления манометром на горячем двигателе показал 1,5 кг. Решил посмотреть совместимость датчика и указателя. Неужели опять впихнули что было под рукой. И точно: Указатель давления масла 18.3810 Утес + Датчик 23.3829 (Сопротивление на выходе датчика: 290-330 Ом) = неверные показания. Купил и установил ММ358-3829010 Автоприбор г. Владимир (Сопротивление на выходе датчика: 159-173 Ом). Все пришло в норму: на горячем 1,8 кг, на холодном 3,5 кг. Ура, капиталка двигателя откладывается .

При странных показаниях приборов надо проверять совместимость соответствующих указателя и датчика вашего автомобиля.

Неисправности термостата

К основным признакам неисправности термостата можно отнести:

  • прогрев двигателя осуществляется дольше чем обычно;
  • возникает проблема перегрева двигателя;
  • стрелка спидометра начинает скакать при наборе скорости;
  • нижнее крепление механизма всегда остается теплым;
  • евро клапан термостата дает течь;
  • термостат закрыт, но при этом верхняя его часть в закрытом состоянии остается холодной.

Повреждение термостата может быть скрытым, поэтому необходимо проводить его регулярную диагностику и при необходимости выполнять ремонтные работы самостоятельно или на станции технического обслуживания.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

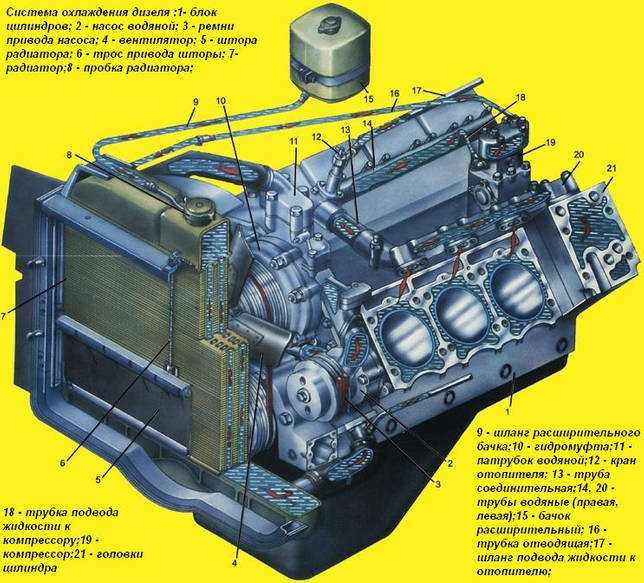

Уязвимые места системы охлаждения

Важно не только знать, где находится датчик температуры автомобиля КамАЗ и другие элементы системы, но и понимать проблемы. В большинстве случаев автомобилисты сталкиваются со следующими неприятными проблемами:

  • протекание используемых технических жидкостей;
  • переохлаждение установленных агрегатов;
  • перегрев используемого антифриза;
  • охлаждающая жидкость попадает в масляную систему.

Нужно понимать, что с этими проблемами можно успешно бороться только при правильном техническом обслуживании транспортного средства и учете отличий системы.

  1. Протекание антифриза чаще происходит через соединения патрубков. Иногда к этому процессу приводят разрушения резиновых шлангов. Нужно понимать, что патрубки – это одно из самых уязвимых мест КамАЗа, причем их плохое техническое состояние приводит к различным нежелательным проблемам. Уровень жидкости постепенно снижается, и система начинает активно нагреваться, вследствие чего может произойти перегрев агрегатов. Для устранения течи нужно все тщательно затянуть и провести прессовку системы, ведь даже малейших рисков протекания не должно быть.
  2. Термостаты также считаются слабым местом. Выход из строя элемента может привести к перегреву или переохлаждению мотора. Это зависит от расположения клапана, который нужно правильно регулировать. Если термостат открыт, жидкость будет проходить по большому кругу через установленный радиатор. Если мотор не прогревается, происходит чрезмерное снижение температуры. Если жалюзи находятся в открытом состоянии, двигатель может быть переохлажден. Зная, где термостат на автомобиле КамАЗ находится, нужно внимательно следить за его техническим состоянием. Изначально ситуацию может спасать используемый вентилятор транспортного средства, но рано или поздно нарушения в работе становятся слишком явными, вследствие чего температурный режим нарушается.
  3. В большинстве случаев вентилятор, устанавливаемый на КамАЗ, с муфтой относят к слабым местам. Если агрегат выходит из строя, система перестает справляться с собственными задачами. Если за транспортным средством постоянно присматривать и делать регулярные профилактические осмотры, проблемы можно успешно предотвратить.

Такие потенциальные проблемы важно учитывать, чтобы сохранять хорошее техническое состояние автомобиля

Описание индикаторов на панели приборов КАМАЗ (65115, 43118 и 5320): комбинация и ремонт

Панель приборов КАМАЗ зачастую непонятна и обширна

Назначение каждой кнопки и в целом всех деталей, находящихся на приборном щитке, важно знать каждому из водителей транспортного средства. Подробнее об этом – ниже в статье

Описание и расположение индикаторов и приборов на панели

В кабине водителя можно обнаружить множество непонятных приборов, назначение которых необходимо разъяснить для правильной эксплуатации транспорта. Каждый из этих приборов находится на специальном щитке, который откидывается назад и находится с левой стороны панели.

Первое устройство, куда падает взгляд, – это руль. Он находится на картинке ниже под номером 6 и делает удобным наблюдение за показаниями, которые в кабине отображаются на измерительных приборах. Благодаря рисунку ниже можно узнать назначение каждой кнопки, педали и рычага, которые находятся в кабине водителя.


Назначение приборов в кабине водителя

  1. Кнопка управления вспомогательным (прямодействующим) тормозом.
  2. Педаль, отвечающая за сцепление.
  3. Педаль, отвечающая за функцию управления краном тормоза.
  4. Педаль, которая управляет пуском топлива.
  5. Распределитель давления воздуха.
  6. Руль.
  7. Приспособление для очистки ветрового стекла.
  8. Рычаг системы стеклоподъемника.
  9. Ручка управления коробкой передач.
  10. Ручка для закрытия двери.
  11. Рукоятка механизма продольного перемещения сидения пассажира.
  12. Рычаг для регулировки спинки пассажирского сидения.
  13. Рычаг управления жесткостью подвески водительского сидения.
  14. Трос двигателя.
  15. Рукоять крана управления стояночными и запасными тормозами.
  16. Устройство, фиксирующее регулировку угла наклона спинки водительского кресла.
  17. Подача топлива благодаря ручному управлению.
  18. Ручка, отвечающая за функцию продольного перемещения водительского сидения.
  19. Обтекатель кабины.


Комбинация приборов О том, как заранее диагностировать неполадки, а также самые частые поломки, в том числе и в связи с неправильным использованием прикуривателя – ниже.


КАМАЗ синего цвета

Возможные неисправности и способы их устранения

Чтобы в пути не возникло никаких неполадок, необходимо диагностировать систему на наличие неисправностей перед началом отправки.

Изначально, начиная работать с этим транспортным средством, по возможности необходимо проводить быструю диагностику систем и узлов. Чтобы это сделать, нужно зажечь приборную панель, при этом не запуская мотор. Среди загоревшихся индикаторов необходимо найти лампы, которые отвечают за техническое состояние аккумуляторной батареи и ручного тормоза.


Камаз 65115

На значения давления в системе смазочного вещества и датчика неисправностей свечей накала также необходимо обратить внимание. После этих нехитрых манипуляций можно сделать два шага, которые являются одновременно и легкими, и ответственными

  1. При очередном запуске двигателя красные индикаторы на панели должны потухнуть. Лишь одна красная лампа должна гореть. Она отвечает за значение ручного тормоза. Затянув и отпустив ручник можно проконтролировать показатели этого индикатора.
  2. Спустя несколько секунд – от 15 до 20 – мотор можно выключить, а зажигание, наоборот, включить. При исправной работе двигателя индикатор давления масла не будет гореть, что значит, что давление поднялось до нормального значения. Если двигатель в хорошем рабочем состоянии, тогда датчик загорится пару секунд спустя после отключения мотора. Если индикатор вспыхнул раньше или почти мгновенно, это тревожный признак. Скорее всего, мотор изрядно износился (автор видео — Sergey Sergeich).

Если пришлось все же столкнуться с поломкой, необходимо решить, в чем причина.

Самые «популярные» неисправности:

  • перестала работать форсунка;
  • датчики показывают ошибочные значения;
  • перестали реагировать различные механизмы управления.

Кроме прочего, одним из вариантов является неправильное использование прикуривателя двигателя. При неверной эксплуатации прикуривателя, возможно, в дальнейшем мотор не заведется и его придется заменить.

В случае неисправностей, которые описаны выше, необходимо провести полноценную компьютерную диагностику, которая выявит наличие сбоев и различных ошибок.

Инструкция по монтажу

  1. Для удобства можно собрать щиток приборов дома, а не непосредственно в машине.
  2. Установить панель в кабине при помощи болтов и креплений.
  3. После проделанной работы можно заняться трубками дефлекторов. Их необходимо протянуть хомутами.
  4. При установке приборной панели необходимо следовать строго инструкции.

Фотогалерея «Пошаговая инструкция по установке»

О том, как собрать щиток в домашних условиях, можно узнать уже ниже.

avtozam.com

Особенности электрооборудования

Теперь перейдем к описанию электрической схемы КАМАЗ.

Все модели грузовиков КАМАЗ 6520, 55102 и другие оснащены такими подсистемами:

  1. Запуска силового агрегата.
  2. Поворотные фонари, а также световая аварийная сигналка.
  3. Отопительный узел, система энергоснабжения, механизм очистки ветрового стекла.
  4. Освещение салона транспортного средства.
  5. Головное освещение. В него входят фары ближнего и дальнего света, противотуманки, если они установлены на авто, стоп-сигналы, габариты.
  6. Приборка. Этот узел считается одним из основных в бортовой сети, поскольку в нем сосредоточены основные датчики, устройства и приборы, в том числе тахометр, спидометр, датчик уровня горючего и т. д. Кроме того, на контрольном щитке имеются световые индикаторы, включающиеся при активации освещения, ручного тормоза и т.д. Благодаря индикаторам водитель может косвенно определить состояние некоторых узлов.
  7. Противоугонная система автомобиля, если она установлена.
  8. Блок с предохранителями. Этот компонент обеспечивает защиту электрических цепей авто от возможных скачков напряжения. В нем сосредоточены предохранители, отвечающие за работоспособность основного электрооборудования.
  9. Блок управления, благодаря которому гарантируется нормальная работа основных агрегатов и оборудования авто.
  10. Аудиосистема, если автомобиль оборудован ею.

Чтобы электросхема КАМАЗ работала в нормальном режиме, состояние проводки должно быть как минимум удовлетворительным.

Кроме того, работа электроцепи возможна при исправных:

  1. Аккумуляторных батареях. В КАМАЗах их две, они подключены друг к другу последовательно. Положительный вывод АКБ подключается к выводу стартера, а отрицательный — к выключателю, а через него — к кузову транспортного средства. Обе батареи монтируются в специальный ящик, расположенный на раме машины, позади кабины. Благодаря аккумуляторам обеспечивается нормальная работа зажигания при запуске мотора. Кроме того, благодаря АКБ возможна работа электрооборудования при отключенном двигателе.
  2. Генераторе. Генераторный узел позволяет осуществлять питание электрических девайсов и систем на запущенном моторе. Помимо этого, при помощи генераторного узла производится зарядка АКБ.

Регулировка механизма подъема

Нужно периодически проверять состояние и правильность регулировки клапана, ограничивающего подъем платформы. Проверяется надежность крепления клапана к кронштейну поперечины надрамника. Винт регулировки должен иметь контргайку и быть застопорен. Не допустимо искривление штока в клапане, утечка масла из-под уплотнителя штока, а так же недопустимы течи по резьбе трубопроводов. При грамотно отрегулированном максимальном угле подъема камазовской платформы, её стопорные пальцы должны проходить свободно в отверстия, сделанные в кронштейнах надрамника. Не допустима эксплуатация самосвала с нарушением регулировки угла подъема кузова.

Чтобы отрегулировать угол подъема платформы самосвала, необходимо сначала отвернуть контргайку с регулировочного винта. Затем, нужно ввернуть до отказа регулировочный винт внутрь штока. Платформу поднимаете до положения, в котором её стопорные пальцы свободно войдут в отверстия на кронштейнах надрамника, в этом положении, застопорите платформу стопорящими пальцами. Выкрутите из штока клапана регулировочный винт до упора его в корпус гидравлического цилиндра и затем, застопорите контргайкой. После этого, расстопориваете платформу, опускаете её и снова поднимаете

Важно убедиться, что подъем останавливается, как только совпадают оси пальцев с отверстиями в кронштейнах надрамников. Если не поднимается кузов камаза, тогда своими руками проверьте, правильность ваших действий по подъему платформы, состояние гидравлических и пневматических магистралей, наличие и уровень масла в баке, исправность масляного и пневматического насоса и всех переключателей, а так же работу КОМ и наличие питания в сети

Техническое описание спидометров

Введение

1.2. Основные определения

1.2.1. под «спидометром» подразумевается комплекс механизмов для измерения скорости, который указывает водителю скорость его транспортного средства в любой данный момент.

1.2.2. под «коэффициентом показывающего прибора спидометра (КППС)» подразумевается численная характеристика, которая выражает величину входного сигнала, требуемого для индикации и регистрации пройденного пути длинной в 1км; это КППС выражается либо в оборотах на километр (об/км), либо в импульсах на километр (имп./км).

1.2.3. под «кодом доступа» («пароль») подразумевается набор чисел, при вводе которых открывается доступ к настраиваемым параметрам спидометра и предназначенный для избежания несанкционированного изменения этих параметров.

1.2.4. под «пользовательским режимом» понимается режим спидометра, при котором происходит индикация параметров измеряемых спидометром.

1.2.5. под «режимом программирования» понимается режим спидометра, при котором возможен просмотр и изменение каких либо числовых параметров спидометра.

1.2.6. под «режимом самотестирования» понимается режим, при котором происходит опрос устройств спидометра для проверки их работоспособности.

1.2.7. под кнопкой «Управления» понимается кнопка, при помощи которой происходит настройка спидометра.

1.2.8. под «общим пробегом» понимается общее количество пути, пройденное автомобилем за время эксплуатации.

1.2.9. под «суточным пробегом» понимается общее количество пути, пройденное автомобилем за сутки.

1.2.10. под «предельной скоростью» понимается максимальная допустимая скорость движения автомобиля, связанная с правилами дорожного движения, транспортировки, эксплуатации и других факторов.

1.2.11. под «жидкокристаллическим индикатором (ЖКИ)» понимается дисплей, расположенный на шкале показывающего прибора спидометра.

2.1. Техническое описание спидометров применяемых на автомобилях «КамАЗ»

Спидометр предназначен для информирования водителя о скорости движения автомобиля, о пройденном пути и способствует повышению дорожной безопасности и экономичной эксплуатации автомобиля.

Показывающие приборы спидометров: ПА8090 (РУП «Витебский завод электроизмерительных приборов», г. Витебск), 81.3802 (ОАО «, г. Владимир), 83.3802 (ОАО «ЭЛАРА»), 1323 (ООО «Сименс ФДО Аутоматив», г. Москва изг. г. Чистополь) выполнены в посадочном диаметре 140мм и являются взаимозаменяемыми по габаритным и присоединительным размерам.

Показывающие приборы спидометров: 84.3802.000 — 01 ( ЗАО «ЗЭиМ — Лайн», г. Чебоксары), ПА8046-3 (РУП «Витебский завод электроизмерительных приборов»,г.Витебск), 87.3802(ОАО «, г. Владимир) выполнены в посадочном диаметре 100мм и являются взаимозаменяемыми по габаритным и присоединительным размерам.

Симптомы и неисправности

Двухклапанные термостаты, оснащенные совмещенным запорным механизмом, не лишены своих неисправностей. Поломки схожи с неисправностями обычных терморегуляторов. Симптомами поломки являются:

  1. Долгий процесс нагрева двигателя даже с закрытыми металлическими шторами радиатора. Причиной этой неисправности становится заклинивание одного или сразу двух клапанов. Поломка становится результатом повреждения штока, попадания грязи в зазор между клапанной чашей и седлом.
  2. Быстрый прогрев, с последующим перегревом. Причина кроется в попадании грязи, накипи или посторонних предметов в зазор между малой запорной чашей и каналом. Также чаша может быть закрыта из-за разгерметизации термоэлемента. Давление плавленого воска не способно создать нагрузку на шток-толкатель. При такой неисправности, один клапан работает в сторону малого круга циркуляции, а другой открыт для большого. Нарушается система подачи антифриза в двигатель. Большое давление от насоса начинает повреждать герметизирующие прокладки.
  3. Перегрев в результате повышения нагрузки на силовой агрегат. Такая проблема возникает у владельцев автомобилей серии EURO 4. Причиной становится выход из строя термоэлементов термостата или вентилятора. Резистор термостата не нагревает клапан в нужный момент, тот запаздывает с открытием. В результате блок управления не может рассчитать период включения вентилятора для дополнительного обдува радиатора.

Все эти неисправности с запарными клапанами, требуют вмешательства, для последующего теста термостата на работоспособность.

Обслуживание системы охлаждения

При проведении ТО для системы охлаждения Камаз необходимо сначала проверить бак с охлаждающей жидкостью. Нужно провести проверку патруби и возможных протеканий внутри устройства. Необходимо регулировать и осуществить подтяжку ремней приводов вентиляционной системы.

При ЕТО осуществляются:

  • количество жидкости в устройстве;
  • проверка герметичности.

При ТО1:

  • проверяется надежность крепления вентиляции;
  • проверяется целостность радиатора;
  • смазываются маслом детали.

При ТО2:

  • проверяется уровень температуры;
  • крепление частей системы;
  • проверяется максимум тепловой выработки устройства;
  • проводится первичная профилактика образования коррозии.

Как пользоваться техническим манометром

Обслуживание технического манометра состоит из нескольких простых операций. В частности, это проверка его работоспособности, снятие информации с измерительной шкалы, подачу давления, выполнения обнуления. Если в приборе загрязнилась жидкость, то ее необходимо поменять, в противном случае, это приведет к искажению проводимых измерений. При проведении обслуживания необходимо выполнить проверку наличия достаточного количества рабочей жидкости. Если ее уровень недостаточен, ее необходимо долить, руководствуясь требованиями инструкции по эксплуатации измерительного прибора.

У большинства наклонных приборов встроено устройство для нивелирования манометра. Устройство может поворачиваться до того момента пока пузырек в уровне не займет правильное положение на нулевой отметке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
