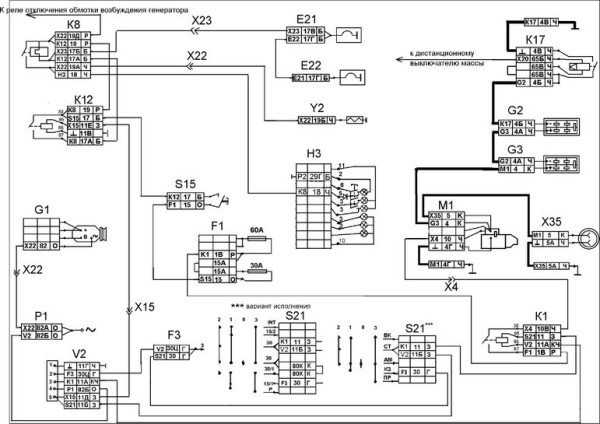

Общие сведения о системе пуска

Электропроводка на КАМАЗ представляет собой довольно сложную систему, а стартер в ней является, по сути, электродвигателем, оснащенным тяговым реле. Также можно узнать на нашем сайте кому и зачем нужна схема электропроводки КАМАЗ 5320

Располагается он на картере маховика с водительской стороны.
Крепится при помощи 3-х болтов и шпильки.
Электрический двигатель стартера последовательного возбуждения работает от постоянного тока.

Кроме самого корпуса в нем насчитываются такие составляющие, как:

якорь,
обмотка возбуждения,
щетка и коллектор,
вал привода,
две крышки (передняя и задняя).

Корпус устройства выполняет роль магнитопровода с закрепленными на нем сердечниками. Передняя крышка стартера закрывает непосредственно механизм привода, в то время, как задняя – узел со щетками и коллекторами. В обмотке возбуждения применяют провод из меди прямоугольного сечения.

Один его конец выходит на изолированный вывод корпуса, другой – на положительные щетки. Изолирование витков обмотки происходит с помощью пропитанной кабельной бумаги.

Коды выдаваемых ошибок и методы их устранения

К характерной особенности устройства 14ТС-10 относится возможность самостоятельного диагностирования оператором возникающих проблем по миганию светодиода, находящегося на пульте управления.

При запуске и нормальном функционировании подогревателя светодиод горит постоянно. В отключенном состоянии светодиод не горит. Если устройство не включается, нужно проверить поступление топлива и электропитания через предохранители 5А и 25А.

При возникновении какой-либо неисправности в ходе работы устройства светодиод начинает моргать определенное количество раз. По числу вспышек (от 1 до 10) оператор может определить конкретную проблему и способы ее решения, руководствуясь следующей таблицей:

Число вспышек светодиода	Признаки возникших неисправностей	Возможные причины и способы их устранения
1	Теплообменник нагрелся выше допустимых пределов	1) Температурный датчики и сигнализатор перегрева выдают показания более 102°С. Необходимо проверить насос циркуляции и целостность охлаждающей системы. 2) Показания температурного датчика и сигнализатора перегрева отличаются более чем на 20°С. В таком случае нужно проверить их исправность и поменять при необходимости. Провести проверку работоспособности насоса.
2	Закончилось число попыток включения устройства	Провести проверку подачи топлива в устройство. Дополнительно рекомендуется осмотреть трубопроводы поступления воздуха и отвода выхлопных газов камеры сгорания.
3	Периодическое затухание пламени	1) Проверить поступление топлива в подогреватель, а также работоспособность воздухопроводной системы камеры сгорания. 2) Если устройство включается, следует убедиться в исправности индикатора горения и поменять неисправный. 3) Фильтр очистки топлива мог засориться. Требуется его осмотреть, прочистить или заменить.
4	Отказ свечи накаливания или поломка мотора воздухонагнетателя	1) Провести проверку исправности свечи накаливания, при выявлении дефектов – заменить. 2) Провести проверку исправности воздухонагнетателя и целостность его электропроводки. При выявлении дефектов требуется замена двигателя.
5	Нарушения в работе индикатора пламени	Выполнить осмотр целостности электропроводки, замерить тестером сопротивление на контактах в разъемной колодке индикатора. Если данный параметр превышает 90 Ом – произошел обрыв, если менее 10 Ом – замыкание. В таких случаях потребуется замена индикатора.
6	Неисправны температурный датчик или сигнализатор перегрева	Необходимо осмотреть состояние соединительных электропроводов. Замерить уровень напряжения на выходе датчиков, которое имеет прямую зависимость от величины температуры: 0°С соответствует значению напряжения на выходе 2,73В, повышение на каждый градус приводит к увеличению выходного напряжения на 10мВ. Неисправные датчики следует поменять.
7	Не работает циркулярный насос	1) Проверить электропровода и разъем подключения циркулярного насоса, его состояние и работоспособность. Неисправный узел сменить. 2) Провести проверку исправность реле включения насоса, при выявлении дефектов – поменять. 3) Проверить функционирование топливного насоса и его соединительные электропровода, при выявлении дефектов произвести замену.
8	Нарушена связь управляющего блока с выносным пультом	Осмотреть состояние разъемов и целостности электропроводов, соединяющих управляющий блок с пультом. Нарушения в соединениях исправить.
9	Повышенный или пониженный уровень отключающего напряжения	Проверить состояние аккумулятора, регулятора напряжения и электропроводов бортовой сети автомобиля. Замерить напряжение на входе в устройство, уровень которого должен показывать не ниже 20В и не превышать 30,8В.
10	Превышение времени на включение работы вентиляции	Устройство плохо охлаждается за установленное время. Требуется проверить достаточное поступление воздуха в камеру, а также исправность индикатора горения. При выявлении дефектов провести замену.

Электрооборудование

Электрооборудование состоит из следующих систем: электроснабжения, пуска двигателя и ЭФУ, световой сигнализации, наружного и внутреннего освещения, контрольно-измерительных приборов, отопления, вентиляции и звуковой сигнализации, дополнительного электрооборудования и стеклоочистки, включения блокировки дифференциала и заднего противотуманного фонаря. На отдельных комплектациях автомобилей на крыше кабины установлены проблесковые маяки. Фонари автопоезда устанавливаются на крыше автомобиля, предназначенного для эксплуатации в составе автопоезда. На задней поперечине рамы установлен задний противотуманный фонарь.

На вкладыше к Руководству приведены принципиальная схема электрооборудования автомобиля, перечень элементов схем с указанием маркировки типа этих элементов от основных поставщиков.

Возможно комплектование автомобилей изделиями электрооборудования с маркировкой типа, отличающейся от указанной в настоящем Руководстве.

Плотность заправляемого электролита в батареях подбирается в зависимости от климатических ус ловий эксплуатации.

Уровень электролита должен доходить до нижней кромки заливной горловины в каждом аккумуляторе. Если уровень ниже нормального, то восстановите его доливкой дистиллированной воды.

На автомобилях, в зависимости от моделей двигателей, применяются стартеры СТ 142-10 или ф. «BOSCH», мощностью 8,2 кВт (11,15 л. с.) с дистанционным управлением.

— типа 1322.3771 или Г273В2-01 со встроенным интегральным регулятором напряжения, номинальная мощность 1000 Вт, номинальное напряжение 28 В, выпрямленный ток 45 А;

— типа 3122.3771 или 6582.3701-02, или 4001.3771-40 со встроенным интегральным регулятором напряжения, номинальная мощность 2000 Вт, номинальное напряжение 28 В, выпрямленный ток 80 А;

— типа 3142.3771 или 6582.3701-04, или 4001.3771-53 со встроенным интегральным регулятором напряжения, номинальная мощность 2000 Вт, номинальное напряжение 28 В, выпрямленный ток 80 А.

Советы опытных дальнобойщиков

Кто-то работает на заводе, кто-то – предприниматель, а кто-то всю жизнь крутит баранку, то есть является дальнобойщиком. Некоторые бывалые водители поделились советами:

«Полагайся на интуицию. Бывает, едешь на машине, вроде все хорошо, но чувствуешь, что она не так едет. Остановился, посмотрел, а одно из колес пробито. Это уже интуиция. Интуиция приходит с опытом».
«Не давайте взяток ДПС. Проще жить по принципу “Нарушил – плати штраф”».
«При замене колес просите работников автосервиса не закручивать сильно гайки на колесах. Мастера пользуются специальным инструментом, а вам крутить вручную. Представьте ситуацию: пробили колесо, заехали во двор, достали фигурный ключ, а открутить колесо не можете».
«Учите жесты общения на дороге

С помощью такого языка водители предупреждают друг друга о засаде ДПС, опасности и т.д.».
«Не обращайте внимание на нервных водителей. Раздраженные люди на дорогах – не редкость

Также могут быть рэкетиры. Никогда не останавливайте машину. Автомобиль – ваша крепость. Если уж пришлось остановиться, то закройте двери и окна, вызовите подмогу или полицию и ждите».
«Всегда возите в машине хороший набор инструментов и ключей. Желательно, чтобы они имели длинную ручку, порой это очень помогает».

Работа дальнобойщиком – нелегка и требует особых навыков вождения. Вождение фуры – целая наука, и теоретических знаний мало

Чтобы стать профессионалом в перевозке, очень важно применять полученные факты на практике

Видео «Spintires — КамАЗ-5320»

Данный обзор от автора TheVostok98 посвящен модели КАМАЗ 5320.

Сравнение КамАЗовских приборок и панелей

Панель приборов КАМАЗ в сборе

Обзор салона и органов управления КАМАЗ 65221 )))

Обзор кабины Камаз 65117

https://youtube.com/watch?v=Rw1WowUuNmI

Панель приборов КАМАЗ евро-3 в сборе.

Панель приборов на КАМАЗЕ 65115

Приборная панель КАМАЗ

Устройство кабины автомобиля КамАЗ 43114

Панель приборов КАМАЗ Евро-1

Бортовой Камаз 65117

Внешний вид передней панели центрального блока комбинации приборов 56.3801-01 (ЦБКП) изображён на рисунке 1.1 , а функциональное назначение элементов передней панели приведено на рисунке 1.2 .

Внешний вид задней панели изображён на рисунке 1.3 , а функциональное назначение контактов соединителей приведено в таблице 1.14 .

Все четыре соединителя имеют различное количество контактов, что исключает неправильное подсоединение жгутов к ЦБКП.

Этикетка пломбировочная с надписью «ЭЛАРА» расположена между соединителями ХР1 и ХР2.

Рисунок 1.1- ЦБКП. Внешний вид передней панели1 — жидкокристаллический индикатор (ЖКИ); 2 — стрелочный указатель показывающего прибора уровня топлива; 3 — стрелочный указатель показывающего прибора давления воздуха в первом рабочем контуре; 4 — левая кнопка «Управление»; 5 — центральная кнопка «Установка часов»; 6 — правая кнопка «Установка минут»; 7 — стрелочный указатель показывающего прибора давления воздуха во втором рабочем контуре; 8 — стрелочный указатель показывающего прибора температуры охлаждающей жидкости.

Указатели :
	уровень топлива (в зоне указателя находится сигнализатор резервного остатка топлива—О)
	давление воздуха в первом рабочем контуре
	температура охлаждающей жидкости (в зоне указателя находится сигнализатор аварийной температуры охлаждения — О)
	давление воздуха во втором рабочем контуре
Сигнализаторы :
	замок кабины
	стояночный тормоз
	лебёдка
	габаритные огни
	демультипликатор
	аварийное давление масла
	блокировка дифференциала раздаточной коробки
	муфта привода вентилятора
	поворот тягача
	поворот прицепа
	ЭФУ
	ABS тягача
	аварийное давление воздуха в I контуре
	аварийное давление воздуха в III контуре
	аварийная температура масла
	дальний свет
	задние противотуманные фонари
	нейтраль КПП
	ABS прицепа
	аварийное давление воздуха во II контуре
	аварийное давление воздуха в IV контуре
	разряд аккумуляторной батареи
	блокировка межосевого дифференциала, БМОД (БМОД 1 — расположен вверху, БМОД 2 — расположен внизу)
	блокировка межколёсного дифференциала,БМКД (БМКД 1 — расположен вверху; БМКД 2 — расположен внизу)
	СТОП
	засорённость воздушного фильтра
	коробка отбора мощности, КОМ (КОМ 1 -расположен вверху, КОМ 2 — расположен внизу
ЖКИ
40°С	индикация внешней температуры воздуха (2-я строка)
24.0 V	индикация напряжения бортовой сети (1-я строка)
kgfсм 2 2.0	индикация давления масла (2-я строка)
15:35:00	индикация текущего времени суток (2-я строка)
Р-Оn	индикация состояния звуковой сигнализации стояночного тормоза (2-я строка)
Кнопки
	левая кнопка: «Управление»
	центральная кнопка: «Установка часов»
	правая кнопка: «Установка минут»

Рисунок 1.2 — ЦБКП. Элементы передней панели.

Рисунок 1.3 — ЦБКП Внешний вид задней панели1 — соединитель «ХР1»; 2 — соединитель «ХРЗ»; 3 — соединитель «ХР4»; 4 — место маркировки даты изготовления; 5 — место маркировки обозначения технических условий; 6 — место маркировки порядкового номера изделия; 7 — место маркировки знака соответствия системы сертификации (при наличии сертификата); 8 — величина номинального напряжения питания изделия; 9 — место маркировки обозначения изделия; 10 — соединитель «ХР2»; 11 -этикетка пломбировочная; 12 — логотип товарного знака изготовителя изделия.

Как завести КамАЗ без ключа

Иногда в машине отсутствует ключ, или не работает замок зажигания. Решить проблему можно соединив провод зажигания и стартера.

Снятие фишки замка зажигания:

Убедитесь, что автомобиль стоит на нейтральной передаче, тормоз мотора отключен;
Включите массу аккумулятора;
Снимите фишку, идущую на замок зажигания с рулевой колонки;
Вытащите одинарный провод (3шт.) из фишки: синий и красный провод – зажигание, зелёный провод – стартер;
Кратковременно, 10-15 секунд, замкните провод стартера и зажигания;
После старта двигателя как можно быстрей разомкните провод стартера и зажигания;
Установите нужные обороты и прогрейте двигатель перед эксплуатацией.

На то, какого цвета провод стартера и зажигания влияет модификация и год выпуска. В этом случае определить нужную схему надо опытным путём.

Не крутит стартер КамАЗ

Если система управления описываемого грузовика при повороте ключа запуска двигателя, не включает стартер, то причина неисправности заключается в электрооборудовании или электронных системах автомобиля. Причины могут быть следующие:

Отсутствие контактов в разъемах электропроводки
Отсутствие напряжения питания на блоке управления двигателем
Выход из строя главного реле автомобиля
Неисправность замка зажигания
Обрыв или замыкание шины КАН
Отсутствие “массы”
Неисправность втягивающего реле стартера
Обрыв или замыкание жгута проводки
Поломка блока реле и предохранителей
Неисправность замка зажигания
Выход из строя стартера
Выход из строя блока управления двигателем

Как завести КамАЗ в мороз: инструкция

В сильные морозы автомобиль завести достаточно сложно, и иногда для этого потребуются некоторые хитрости.

Самая частая причина трудностей при запуске двигателя – нарушения в работе аккумулятора. Поэтому необходимо проверить уровень заряда АБ. Если аккумулятор КамАЗа сел, перед тем как запустить двигатель, восстанавливают плотность электролита и нагружают аккумуляторную батарею малым током для его подогрева. Для создания такой нагрузки включают ближний свет или габаритные огни. После прогрева перед запуском отключают все энергопотребляющие приборы – печку, фары и другие.
Если первый запуск был неудачным, вторую попытку можно предпринять через 15-20 секунд. После неудачных проб (не более четырех) необходимо сделать перерыв, иначе аккумуляторные батареи быстро разрядятся.

При запуске КамАЗа зимой в сильный мороз отсоединяют элемент воздушного фильтра. Для создания дополнительной тяги напарник должен поднести зажженный бумажный жгут к воздухозаборнику. Одновременно включается стартер. Это мероприятие очень эффективное, но требует соблюдения правил пожарной безопасности.

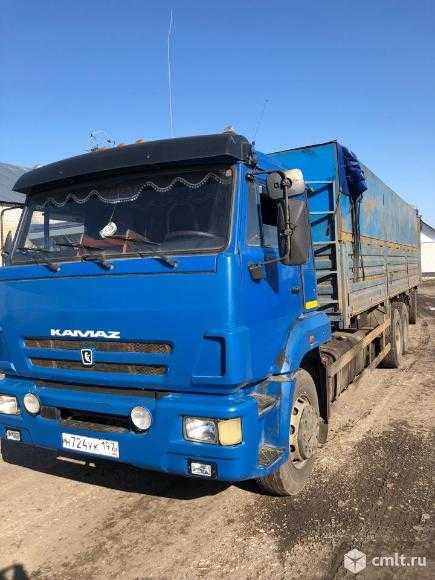

Внешний вид, кабина

Грузовик обладает современным внешним видом с фамильными чертами, о чём свидетельствует фото КамАЗ 65117. Сотрудничество с известной компанией Daimler из Германии, участвовавшей в разработке кабины нового образца в начале десятых годов, внесло в её облик заметные нюансы экстерьера от Mercedes.

Кабина, установленная над двигателем, имеет отличную обзорность. Помогают следить за ситуацией на дороге эффективные дворники, состоящие их 3 щёток, а также галогеновое освещение оптики, «противотуманки». В кабину удобно подниматься благодаря противоскользящей двухуровневой подножке.

Интерьер кабины располагает к работе: удобный руль, регулируемый по высоте, ручки расположены в соответствии с законами эргономики. Внутри – просторно, в кабине свободно размещаются три человека.

С комфортом здесь также всё в порядке. Для сменщика водителя оборудовано удобное спальное место, где он может отдохнуть, есть раскладной столик, магнитола, подлокотники. В жару экипаж авто спасает кондиционер, в холод – хорошая «печка».

Сидение шофёра оснащено подогревом. Стёкла дверей открываются с помощью стеклоподъёмников. Документы, «мелочёвка», инструменты имеют свои отсеки с закрывающимися крышками.

Как завести КамАЗ, если сели аккумуляторы

Прежде, чем приступать к запуску мотора, убедитесь, что проблема кроется в аккумуляторах. Часто двигатель нельзя завести из-за поломки втягивающего реле, стартера, если окислен провод и клеммы. Наверняка проверить работоспособность аккумулятора можно, дав на изделие нагрузку (например, включить ближний свет) и измерить напряжение на клеммах. Не достаточное напряжение, верный признак севшего аккумулятора.

Запуск КамАЗ лентой или тросом:

В этом случае двигатель КамАЗ запускается следующими способами:

Снять аккумуляторы с автомобиля, обслужить и подзарядить изделие;
Использовать устройство пуска для получения необходимого тока;
Прикурить при помощи другого автомобиля КамАЗ;
Завести автомобиль с толкача. Подходит в том случае, если автомобиль стоит на уклоне, или для движения наберётся необходимое количество человек;

Запуск КамАЗ с толкача:

Завести автомобиль с буксира. В этом случае понадобиться автомобиль, способный сдвинуть машину с разряженным аккумулятором с места;
Запуск автомобиля вывешиванием колеса, на которое приходится привод. С последующим прокручиванием лентой, или тросом. Метод подходит для автомобилей без полного привода.

Источник

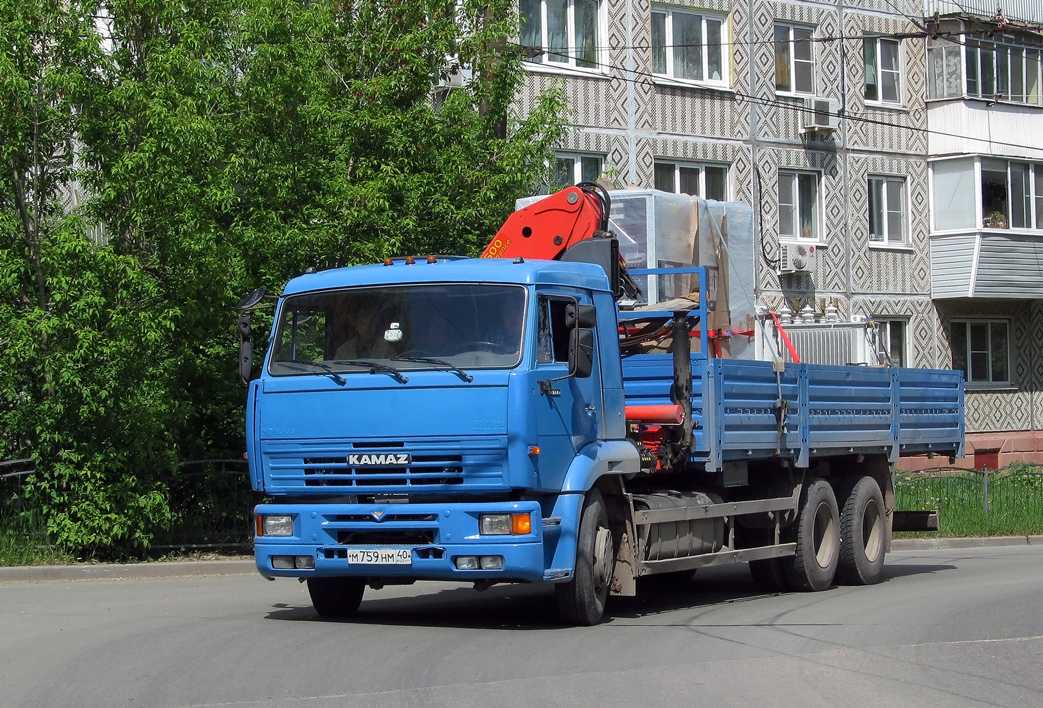

Крано-манипуляторная установка

Грузовик оснащается КМУ, востребованными на территории стран СНГ. Несколько модификаций автомобиля производятся заводом с установленными телескопическими крано-манипуляторными установками выдвижного типа. К ним относятся следующие модификации:

659000 с КМУ SOOSAN SCS746L TOP;
659000 с КМУ PALFINGER INMAN IT 150;
659000 с КМУ PALFINGER INMAN IM150N.

Машины служат для выполнения различных работ. Технические характеристики КамАЗ 65117 с манипулятором характеризуют авто как надежного труженика и незаменимого помощника.

Модель становится оптимальным выбором для производства погрузочно-разгрузочных работ. Транспортные грузоперевозки, строительно-монтажные мероприятия не обходятся без этого бортового тягача.

У такой машины, как кран манипулятор КамАЗ 65117, характеристики весьма занимательны для производственных и строительных компаний. Модель спроектирована и поострена так, чтобы свести к минимуму ручной труд.

Установка грузов может осуществляться в труднодоступных местах. КМУ позволяет быстро и эффективно перемещать груз в прицеп или кузов стоящего рядом грузовика. Основные технические характеристики бортового КамАЗа 65117 с КМУ представлены грузоподъемностью до 7 тонн и вылетом стрелы крана до 19 метров.

Специфика диагностики

Двигатель КамАЗа может глохнуть по различным причинам, поэтому нужно учитывать характерные неисправности для конкретной модели автомобиля. В некоторых случаях может произойти засорение из-за низкокачественного топлива, вследствие чего потребуется проводить профессиональную очистку.

К тому же каждый тип автомобиля требует особенного внимания к себе. Например, АКБ инжекторных машин нельзя отключать при работающем двигателе, самостоятельно совершать действия с элементами питания, отключать массу на автомобиле, активно использовать зарядно-пусковые устройства. При использовании дизельного топлива нужно помнить об его уязвимости перед низкими температурами воздуха, вследствие чего дизель иногда замерзает. Самыми простыми являются автомобили с бензиновыми двигателями, так как они требуют минимум технического обслуживания и нетребовательны к топливу, условиям эксплуатации.

КамАЗ также уязвим перед водой, так как ее попадание в инжектор приведет к закисленным контактам и поломке технической системы. Для предотвращения нежелательных проблем желательно своевременно менять топливные фильтры и заливать только качественное топливо.

Если КамАЗ не заводится, проводится диагностика с учетом следующих аспектов:

присутствует ли топливо в баке и работает ли бензонасос;
состояние системы зажигания;
работает ли датчик синхронизации коленчатого вала мотора;
состояние форсунок;
техническое состояние ЭБУ.

Любая поломка КамАЗа может быть исправлена, но стоимость ремонта будет отличаться.

Как завести КамАЗ в мороз: инструкция

В сильные морозы автомобиль завести достаточно сложно, и иногда для этого потребуются некоторые хитрости.

Самая частая причина трудностей при запуске двигателя – нарушения в работе аккумулятора. Поэтому необходимо проверить уровень заряда АБ. Если аккумулятор КамАЗа сел, перед тем как запустить двигатель, восстанавливают плотность электролита и нагружают аккумуляторную батарею малым током для его подогрева. Для создания такой нагрузки включают ближний свет или габаритные огни. После прогрева перед запуском отключают все энергопотребляющие приборы – печку, фары и другие.
Если первый запуск был неудачным, вторую попытку можно предпринять через 15-20 секунд. После неудачных проб (не более четырех) необходимо сделать перерыв, иначе аккумуляторные батареи быстро разрядятся.

Конструктивные особенности электрооборудования

Используемая схема управления электрическими компонентами автомобилей КАМАЗ имеет следующий вид:

Общая система электроснабжения;
Система пуска дизельного силового агрегата;
Система наружного освещения;
Контрольно-измерительные приборы и звуковая сигнализация;
Система внутрисалонной вентиляции и отопления.

Источники энергии

Источниками электроэнергии на автомобилях КАМАЗ являются:

Две аккумуляторных батареи. АКБ используются повышенной емкости, работают в паре и последовательно соединены между собой;
Генератор. Он подключен параллельно двум аккумуляторным батареям с помощью высоковольтной проводки в полихлорвиниловой изоляции.

Особенностью представленной выше схемы электрооборудования автомобиля, является встроенное в генератор реле отключения обмотки возбуждения. Оно используется:

Для работы электрофакельного устройства;
Для исключения случаев выключения кнопки «массы» при работающем двигателе.

Электрофакельное устройство

На некоторых двигателях семейства КАМАЗ устанавливается электрофакельное устройство, способствующее пуску в холодных условиях, при температурах воздуха ниже минус 25 С. В его конструкцию входят:

Две электрофакельные свечи (на схеме внизу под №3);
Резьбовые отверстия для них во впускных коллекторах (№2);
Топливный электромагнитный клапан (№6);
Специальное термореле с добавочным сопротивлением.

Кроме того, в кабине автомобиля устанавливаются органы управления электрофакельного устройства – кнопочный выключатель с контрольной лампой и электромагнитное реле (см. схему электропроводки КАМАЗ 5511).

Его принцип действия заключается в следующем:

В штифтовые свечи накаливания подается топливо из общего бака;
Начинается процесс испарения;
Топливовоздушная смесь воспламеняется после подачи на свечи питания;
Образующийся факел подогревает воздух, поступающий в цилиндры двигателя.
Подогретый воздух смешивается с топливом в цилиндрах и воспламеняется при сжатии поршнем.

голоса

Рейтинг статьи

Система электроснабжения

Электроснабжение предназначено для функционирования внутренних и внешних элементов автомобиля. Электроэнергию вырабатывает генераторная установка. Для запуска двигателя служит стартер.

Потенциальная схема системы электроснабжения КамАЗ включает в себя источники питания и выключатели различных типов.

Для хранения вырабатываемой энергии служат две аккумуляторные литий-ионные батареи. Они соединяются между собой с использованием последовательной сборки.

Генератор соединяют с аккумуляторами по параллельной схеме. Минусовой вывод аккумуляторов подключен к корпусу машины через дистанционный выключатель массы.

Для быстрого запуска стартера двигателя в холодное время года служит электрофакельное устройство. При его воздействии цепь обмоток генератора подлежит разрыву с помощью автоматического реле.

При включенном положении кнопки выключателя приборов, кнопка управления массой неактивна. Автоматическая блокировка предотвращает возможность внезапного отсоединения массы во время запуска силовой установки.

Отсоединение генератора от аккумуляторов производят клавишей выключателя. Для этого кнопку выключателя приборов переводят в нейтральное положение. Контроль за действием всех процессов проводят по индикации контрольных ламп.

Возможные неисправности проводки

Все неисправности в работе электропроводки можно разделить на несколько групп:

Поломка самого оборудования. Такое случается не так часто, но подобная проблема все же может иметь место.
Выход из строя предохранителя. Как известно, в монтажном блоке сосредоточены предохранительные устройства, отвечающие за безопасность проводки КАМАЗ. Если в системе происходят скачки напряжения, то для того, чтобы не допустить поломки оборудования, используются предохранители, которые перегорают в первую очередь. Если в бортовой сети периодически происходят скачки напряжения, то перед тем, как заменить выгоревшие предохранители, необходимо избавиться от причины.
Плохой контакт электроцепи с оборудованием. В данном случае причин может быть несколько. Как правило, плохой контакт обусловлен обрывом провода где-то на участке цепи. Для диагностики вам потребуется мультиметр, который, собственно, используется всегда для обнаружения неисправностей в проводке. Также причина может заключаться в окислении или подгорании контактов. Если это так, то решить проблему можно путем их зачистки либо замены.
Утечка тока. В большинстве случаев такая проблема обусловлена пробоем в проводке. При помощи мультиметра определяется дефектный провод, который в результате нужно будет либо заменить, либо тщательно заизолировать.
Износ составных элементов генератора. Потребуется разборка узла для выявления дефектных деталей с последующей их заменой.
Сел аккумулятор или в нем недостаточно электролита. В этом случае нужно проверить уровень жидкости в банках АКБ, а также произвести замер параметра его заряда.

Устройство

Спидометр на КамАЗе представляет собой устройство для измерения скорости автомобиля. Аппарат соединяется с датчиком скорости и топографом.

Измерители бывают:

механические;
электронные;
аналоговые.

Аналоговые могут быть:

Стрелочными — скорость показывается движением стрелки по циферблату.
Ленточными — расположение ленты на горизонтальной шкале показывает скорость.
Барабанными — индикатор нанесен на барабан, вращающийся пропорционально изменению скорости.

Механический стрелочный измеритель устанавливают на многие машины.

Устройство аналогового измерителя:

Червячный узел, который устанавливают в коробку передач.
Шестерня, которая крутится вместе с валом КПП. Это дает возможность вычислить скорость вращения привода и колес.
Провод, который проходит от червячного узла к панели приборов.
Магнитный элемент.
Присоединенная к стрелке металлическая пластина.
Шкала.
Пружина.

Сопутствующим элементом аппарата является счетчик, определяющий длину пройденного пути и соединяющийся с тросиком посредством червячной передачи.

В электронном приборе нет механической связи между данными на панели приборов и вторичным валом коробки передач. Прибор бывает:

Оптоэлектронным, в котором находится скоростная часть с тросиком, а данные скорости определяются посредством импульсов фотопрерывателя.
Бестросовым, в котором установлен магнит, вращающийся в месте с валом КПП. Изменения магнитного поля преобразуются мостовой схемой в импульсы.

Популярным является измеритель, функционирующий на использовании эффекта Холла. Изменения выходного напряжения пропорциональны скорости вращения диска. Частота импульсов напряжения позволяет определять скорость машины.

Как завести КамАЗ: Инструкция

Первая трудность неопытных водителей тяжелой техники, вопрос о том, как завести КамАЗ. Сегодня пользователь чаще сталкивается с легковым автомобилем, запуск которого облегчен. Однако, в современных условиях говорить о ликвидации грузового транспорта не приходится, поскольку потребность только растёт. Поэтому обязанность водителя, получить навык доведения силовой установки КамАЗ до рабочего состояния.

В принципе, запуск нового агрегата автомобиля в классических условиях произвести не сложно. Другое дело, если речь идёт о пуске мотора при отрицательных температурах, отсутствии ключа зажигания, севшей аккумуляторной батареи и других обстоятельствах, выходящих за рамки нормальной эксплуатации.
