Снятие и установка подшипника ступицы заднего колеса рено логан

Мой Duster

Ступичный подшипник — это один из важных элементов подвески автомобиля. Если была замечена неисправность данной детали, то его замену желательно произвести вовремя.

Произвести замену ступичного подшипника на Рено Логан можно при помощи специалистов в сервисном центре, или же можно произвести замену детали самостоятельно. Произвести замену ступичных подшипников совсем не сложно, из инструментов понадобится молоток, инструменты с головками, ключи накидные.

Как определить поломку ступичного подшипника? Если во время движения машины, из под колесных арок идет посторонний звук, который похож на трясущиеся металлические детали, вой, стук, то это скорее всего сломался ступичный подшипник. Нужно правильно определить откуда доноситься звук, после того, как определен точный подшипник, требующий замену, произвести ремонт.

Чтобы быть уверенным на сто процентов, что вышел из строя именно подшипник, вывесите колесо из под которого доносится звук. Попросите кого-нибудь нажать на педаль тормоза. После того, как педаль будет нажата, нужно проверить наличие вертикального люфта. Если люфт есть, то нужна замена подшипника. Проверить можно также покрутив колесо, если возникают какие-то звуки, то подшипник требует замены.

Если замена ступичного подшипника неизбежна, купить деталь можно у в сервисном центре, стоить это будет недешево. На много проще и дешевле будет купить ступичный подшипник на авторынке.

Замена переднего ступичного подшипника

При замене переднего ступичного подшипника на Рено Логан рекомендуется выполнять работу при снятом поворотном кулаке.

Демонтировать поворотный кулак лучше всего при помощи ключей и натяжных головок. При замене ступичного подшипника, самым наилучшим вариантом будет, сделать замену и на втором колесе. Конечно, можно на одном колесе оставить старые детали, но тогда при езде на скорости, можно будет ощутить крен.

Порядок действий при замене ступичного подшипника на Рено Логан:

для начала стоит демонтировать поворотный кулак;
сорвать ступичную гайку. Если автомобиль оснащен системой АБС, то нужно разъединить разъем датчика;
после нужно достать ступицу. На ней может быть вторая часть внутреннего кольца — это вполне нормально. Нужно знать, что после того, как деталь извлекли, для работы она больше не пригодится, даже если она совершенно целая;
с помощью съемника нужно снять вторую часть кольца;
подготовить съемник и выпрессовать деталь из кулака;
если съемник не найден, то можно взять вместо него оправку нужного размера;
после этого очистить все детали, и покрыть их все смазкой. Слой смазки должен быть не толстый

Важно, чтоб гнездо кулака и поверхность снаружи были полностью смазаны;
запрессовать новый элемент до упора и заменить старые детали на новые;
после затянуть ступицу. После этого нужно поставить поворотный кулак.

Замена заднего ступичного подшипника

Замена подшипника на Рено Логан сзади, отличается от замены переднего ступичного подшипника.

Порядок действий при замене ступичного подшипника сзади.

  • для того чтобы заменить ступичный подшипник сзади, необходимо демонтировать тормозной барабан. Для снятия тормозного барабана подойдет обычный набор ключей и головок затяжных;
  • следующим шагам, будет демонтаж стопорного кольца. Для того, чтоб демонтировать стопорное кольцо, нужно приложить усилия, очень часто оно крепко сидит в отверстии;
  • после снять колпаки подшипника. Следует их также заменить на новые;
  • с помощью оправки, выпрессовать задний элемент;
  • очистить внутреннюю полость ступицы и смазать. При смазывании деталей, лучше всего использовать ветошь или проволоку;
  • запрессовать новый подшипник с помощью оправки, после чего собрать все детали в обратном порядке.

Когда выполняется запрессовка, то лучше всего давить на подшипник, в противном случае, есть риск его сломать. Выполнить запрессовку путем нагрузки на наружное кольцо удобнее.

Вообще, заменить ступичные подшипники самостоятельно, не так уж и сложно. Практически каждый автолюбитель с легкостью может справится с данной проблемой.

После, нужно проверить, все ли детали надежно запрессованы, в противном случае, детали быстро выйдут из строя. Колпачки, также должны быть хорошо закреплены.

После того, как замена ступичных подшипников произведена, важно убедиться, что колеса стоят параллельно. Для этого можно обратится в СТО, стоить дорого это не будет

Инструкция пошаговая по замене подшипников задней ступицы на Рено своими руками

Когда все скомплектовано и вы готовы к замене, разберемся, как же осуществить ремонт вашего автомобиля.
Он не сложный.

Для этого нужно скомплектовать небольшой перечень инструмента и приспособлений:

— универсальный набор ключей и головок;
— металлический съемник;
— мощные тиски;
— деревянная чурка диаметром 50-48 мм;
— специальные щипцы, чтобы снимать стопорные кольца.

Ну и конечно как у всякого автолюбителя у вас есть домкрат.
Вот и весь перечень.
Желательно конечно иметь под рукой динамометрический ключ, но это не критично и можно на «глаз» затягивать гайки.

Что делаем дальше?
Выбираем ровную поверхность. С двух сторон обеих передних колес стопорим упорами. Подойдут и обыкновенные кирпичи. Включаем переднюю передачу.
Домкратом поднимаем автомобиль.

Теперь самое главное – запомните очередность выполнения ремонта:

— необходимо открутить болты колеса. Но прежде чем это делать, необходимо «сорвать» гайки при стоящем на полу колесе. При этом оно не будет прокручиваться.

— снимаем защитный колпак, и откручивает крепежную гайку ступицы;

— освобождаем диск от тормозных тросиков. Это делаем плоскогубцами;

— далее демонтируем суппорт и тормозной диск;

— снимаем стопорное кольцо при помощи щипцов;

— устанавливаем барабан на губки открытых тисков;

— теперь ставим на кольцо подшипника деревянную чурку или металлическую оправку и осторожно выбиваем. Если имеется в наличии металлический съемник, то проще это сделать ним

Для информации – диаметр наставки должен быть 48-49 мм;

Когда вы все сделаете, обязательно вычистите детали от грязи, старой смазки. Промойте соляркой. Она хорошо очищает даже прикипевшие детали.
Если трудно поддается чистке, то оставьте все изделия в ведре с соляркой на несколько часов.

Далее выполняем все в обратном порядке:

— запрессовываем подшипник на его место;

— устанавливаем стопорное кольцо в корпус барабана;

— далее собираем в такой же последовательности, как и разбирали;

— приворачиваем гайками. Если есть динамометрический ключ затягиваем их до момента 17,5 кгс/м.

Замена переднего подшипника ступицы на Logan

  • Файлы
  • Двигатель
  • Модель автомобиля: Logan

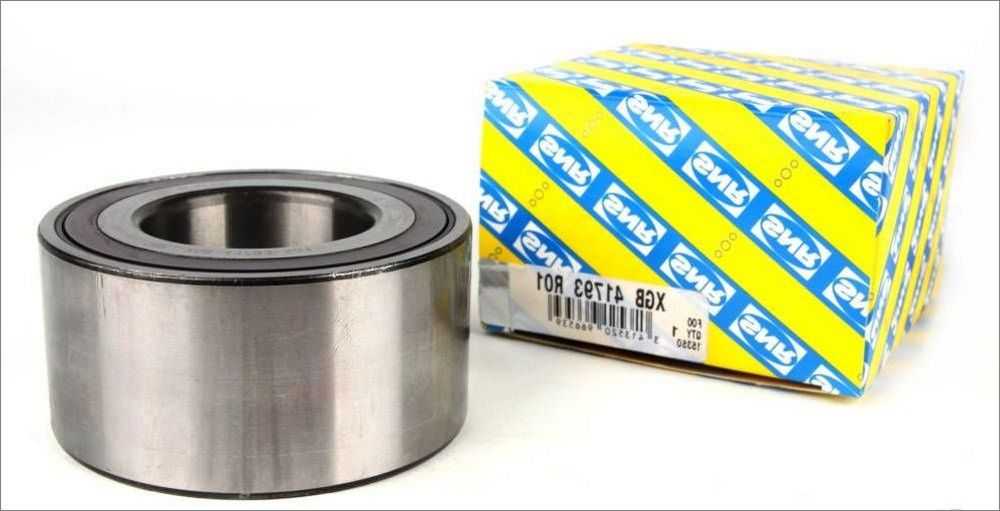

Код для заказа комплектов ступичных подшипников:

Передний ступичный подшипник для авто без АБС:

Аналог: SNR — R155.62

Передний ступичный подшипник для машины с АБС:

Оригинал: 6001547686Аналог: SNR — R155.16

Задний ступичный подшипник (все равно, с АБС или без): Оригинал: 7701205812Аналог: SNR — R155.63

Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Передний ступичный подшипник в Логане меняется так же, как на большинстве автомобилей.

Замена достаточно простая. В Renault Logan работа выполняется быстрее и проще, чем в жигулях.

Симптомы неисправного подшипника ступицы:

— люфт в ступицы относительно поворотного кулака

— шум (гул) при движении автомобиля

Для работы требуется:

— набор ключей и головок на 18 и 16. — домкрат или подъемник — пресс (если есть) или большие тиски — приспособление для снятия/установки стопорных колец

Порядок замены:

Срываем ступичную гайку и колесные болты, поднимаем машину

Откручиваем гайку рулевого наконечника

Выбиваем палец наконечника из поворотного кулака

Не бейте по самому наконечнику или по его резьбе.

Откручиваем гайки болтов крепления стойки к поворотному кулаку

Поворачиваем стойку для удобства отсоединения рычага с шаровой опорой от поворотного кулака.

На фотографиях показана правая сторона и удобно выворачивать всю эту конструкцию вправо.

Далее откручиваем гайку от болта, который удерживает палец шаровой опоры, после чего выбиваем сам болт. Иногда он вообще не торопится выходить и тогда приходится раздвигать зубилом те части, которые он стягивает.

С помощью кувалды выбиваем палец шаровой опоры из поворотного кулака. Для этого кувалдой придется бить в рычаг. Способ, на первый взгляд, может показаться варварским, но другого более действенного мне не известно. Съемников для этого дела я еще не видел, а универсальным рычажным можно испортить пыльник самой шаровой опоры.

Update. Бить кувалдой по рычагу не обязательно, можно вытащить болты из амортизатора и потянуть на себя.

Далее откручиваем суппорт и подвешиваем его на проволоке. Можно и не подвешивать, а зацепить за пружину сверху, но может упасть.

Откручиваем колесный диск и суппорт, вынимаем болты из амортизационной стойки и вытаскиваем поворотный кулак в сборе со ступицей. Полдела сделано!

Далее есть два варианта:

— воспользоваться услугой ближайшего техцентра, для выпрессовки и запрессовке нового подшипника в ступицу и собрать все в обратном порядке

Производим сборку в обратном порядке.

Ступичную гайку нужно затягивать с усилием 250-280 Нм. В условиях гаража или СТО, значения 250-280 Нм означают «пока пупок не развяжется».

При сборке, будьте аккуратны и хорошо затяните болт шаровой опоры и гайку рулевого наконечника.

— или произвести замену самостоятельно (при наличии пресса)

Данный метод с помощью головки на 24

Далее, на самой ступице остается часть внутренней обоймы подшипника, которую тоже снять.

С помощью болгарки делается пропил.

ВАЖНО не задеть саму ступицу

Далее с помощью молотка и зубила снять это кольцо.

Переходим к снятию подшипника

Снимаем стопорное кольцо

Берем новый подшипник и вставляем на место в ступицу с помощью пресса

Производим сборку в обратном порядке.

Ступичную гайку нужно затягивать с усилием 250-280 Нм. В условиях гаража или СТО, значения 250-280 Нм означают «пока пупок не развяжется».

При сборке, будьте аккуратны и хорошо затяните болт шаровой опоры и гайку рулевого наконечника.

Использован материал Алексея (autoprole.ru)

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Непосредственный ремонт и замена переднего подшипника ступицы на автомобиле Рено Логан 1.4-1.6

Перед заменой подшипника ознакомитесь с устройством передней подвески и подшипникового узла.

  1. Корпус поворотного кулака;
  2. Держатель датчика AВS;
  3. Заменяемая деталь (шарикоподшипник);
  4. Стопорное колечко;
  5. Передняя ступица.

Подготавливаем инструмент по списку:

  1. Набор слесарных ключей и накидных головок;
  2. Отвертка, молоток;
  3. Круглогубцы, тиски;
  4. Съемник (по возможности);
  5. Динамометрический ключ (желательно).

Замена подшипника — последовательность операций:

    1. Воротком или ключом ослабляем болт крепления колес.
    1. Затем ослабляем ступичную контргайку.

Приподнимаем домкратом автомобиль, и полностью скручиваем ключом колёсные болты и снимаем колесо

ВАЖНО: для безопасности выполнения работ рекомендуется сначала ослабить гайки, а уже потом поднимать авто домкратом.
Теперь снимаем колодку. Откручиваем две гайки ключом на 18, затем разжимаем колодки отвёрткой, вставив её внутрь суппорта.

    1. Далее ослабляем болт ключом на 16, который держит рулевой наконечник. Затем выбиваем его молотком или используем съемник для рулевых наконечников. Затем сразу же откручиваем два болта ключом на 18, которые крепят кулак к стойке.
    1. Освобождаем от крепления шаровую опору.
    1. Теперь полностью скручиваем ключом все крепления поворотного кулака, с помощью удлинителя на ключ.
    1. Снимаем шаровую и рулевую тягу с кулака.
    1. Затем демонтируем весь поворотный механизм.
    1. Снимаем тормозной диск, далее работа будет с самой ступицей.
    2. Зажимаем в тиски корпус поворотного механизма, теперь выпрессовываем ступицу съемником или выбиваем с помощью наставки в виде съемной головки от ключа, или используйте пресс.
    1. Вынимаем элемент из кулака, одно из внутренних колец останется на ней, остальная часть останется внутри корпуса.
    1. Демонтируем защитную шайбу от п/ш.
    1. Внутреннюю обойму демонтируем, для этого сдвигаем обойму с помощью зубила, чтобы зацепиться съемником.
    1. Стягиваем съемником обойму.

Совет:

Если у вас нет такого съемника, поступите иначе. Болгаркой с маленьким диском можно подрезать обойму на ступице и расколоть её зубилом.

    1. Теперь извлекаем остальные части старой детали. Начнем со стопорного кольца, извлекаем его таким способом.
    1. Осталось выбить наружную обойму, как делали до этого, или использовать съемник.

Или таким способом, через наставку (подробнее смотрите в конце статьи).

    1. Затем отчищаем посадочные поверхности от грязи, протираем детали ветошью. Обязательно смазываются посадочные поверхности, для этого используют Литол.
    2. Начинаем установку нового изделия. Сначала устанавливаем шайбу датчика от анти блокировочной системы, как на фото.

Важно знать:

Когда монтируете подшипник, ориентируйте его торец с чёрной магнитной полосой, к держателю датчика антиблокировочной системы.

    1. Правильно вставляйте кольцо, на фото показано необходимое базирование. Фиксатор датчика 1 напротив специального паза в поворотном кулаке 2.
    1. Новый подшипник наживляем в посадочное отверстие, ровно, без перекосов. При помощи ручного съемника запрессовываем деталь в корпус, либо забиваем равномерными ударами через наставку в тисках.
    1. Следующее действие — необходимо в корпус кулака установить стопорное кольцо.
    2. Теперь запрессовываем ступицу в новый подшипник до упора (в отверстие).
  1. Собираем узел в обратной последовательности. После установки внешнего стопорного кольца и ступицы, крепим тормозной диск и прикручиваем кулак на место к стойке, шаровой опоре и рулевой тяге. на этом замена считается завершенной.
  2. После сборки проверьте плавность вращения колеса, шум и люфт подшипника должен исчезнуть.
  3. Чтобы убедиться с отсутствии люфта, установленный подшипник регулируют по осевому зазору.
  4. Рекомендуется сделать сход-развал колёс, так как откручивались болты на стойке.

Важно знать:

При прессовке усилия съемника или пресса, либо удары через наставку, должны быть направлены только на торец наружной обоймы новой детали.

Это интересно: Замена подшипника ступицы заднего Рено Логан

Размеры ступичного подшипника

Бывает такое, что нужного подшипника не найти и предлагают аналоги. Но, для того, чтобы найти подходящий, нужно знать размер. Многие автолюбители никогда не задумывались: почему все подшипники имеют размеры? Для того чтобы легко было подобрать аналог по этому параметру.

Комплект поставки заднего ступичного подшипника

Зная этот показатель, можно подобрать подшипник в магазине производства немного дешевле, чем его выпускают известные производители. При этом стоит учитывать, что качество не всегда соответствует норме и ресурс при этом может быть небольшой. Логан производят в России с 2005 года, а завод начали строить в 2003.

Самостоятельная замена заднего ступичного подшипника

Рено Логан устанавливается на подъемник. Если такового нет, требуется вывесить часть кузова домкратом (с той стороны, где нужно поменять элемент). Предварительно нужно сорвать гайку ступицы ключом на 30. Важный момент автомобиль не должен стоять на ручнике (по возможности установите противооткаты). Далее разбирается тормозной барабан. После переходят к стопорному кольцу. Поскольку оно плотно сидит в посадочном отверстии, его нужно подковырнуть отверткой.

Далее извлекают колпачок ступичного подшипника. При помощи съемника выпрессовывают рассыпавшийся элемент. Далее внутренняя полость ступицы очищается от загрязнений. Можно использовать кусок ветоши и любой растворитель. Далее это место тщательно обрабатывается литолом. Поскольку смазка довольно густая, наносить ее рекомендуется при помощи отвертки или деревянной щепки.

Далее в посадочное место запрессовывается новый подшипник. Сборка элементов производится в обратной последовательности.

Важный момент ступичная гайка закручивается с усилием 175 Нм. Закрутите элемент так, чтобы присутствовал небольшой люфт в 1 градус. Сама запрессовка производится при помощи нагрузки на наружное кольцо подшипника

Важно не сломать обойму во время установки. Иначе он может рассыпаться на первом же повороте. Это интересно: Замена помпы на Рено Логан: советы экспертов

Это интересно: Замена помпы на Рено Логан: советы экспертов

PLENTYCAR.RU

Выполняя ремонтные работы так же оцените состояние тормозной системы, затем проверьте барабан цилиндры. Ремонтируя одну сторону авто, учитывайте, что подшипник другого колеса, так же может будет не исправен.

Приобретайте запчасти только у сертифицированных дилеров.

Подшипник Рено Логан задний и передний ступичный на замену

Видео замены подшипника ступицы Рено Логан. Вот такие подшипники будем устанавливать Подшипник задней ступицы заменён на Рено Логан.

Не забываем, также проверить правильность установки тормозной системы. А о том, как заменить передний ступичный подшипник здесь!

Тюнинг и доработка Некоторые автовладельцы Рено Логан устанавливают назад дисковые тормоза. При этом стоит учитывать, что подшипник ступицы необходимо устанавливать такой, как впереди, но это невозможно, из-за того, что разные размеры. Выход только один — менять цапфу.

На Рено Логан можно найти оригинальную деталь назад, которая поддерживает установку переднего подшипника. Также, стоит учитывать то, что при совершении тюнинга подвески Рено Логан, подшипники ступицы необходимо устанавливать спортивного типа.

Также, при установке с АБС дисковых тормозов, придется заменить и сам датчик скорости, поскольку штатный не подойдет на новую конструкцию.

Поэтому, при совершении тюнинга, стоит подумать о затратной и рентабельной части, хотя эффект окупает себя полностью, поскольку ресурс увеличен. Артикулы подшипника задней ступицы Поскольку, Рено Логан может быть оснащен АБС, существует два типа подшипников задней ступицы.

В один входит функция АБС, а во второй — нет.

Почему требуется замена заднего подшипника рено логан

Чаще всего автомобилисты понимают, что необходимо заменить задний ступичный подшипник Логана уже после того, как появляются явные признаки его неисправности. Но наши специалисты советуют заранее производить подобный ремонт с учетом условий эксплуатации автомобиля. Необходимо учитывать то, какие нагрузки воздействуют на ходовую часть, и своевременно проводить диагностику ее работы.

Важно не дожидаться серьезной поломки, когда может возникнуть аварийная ситуация на дороге, а заранее обратиться в специализированный автосервис для проведения диагностики, ремонта и замены заднего ступичного подшипника. Причиной поломки, чаще всего, становятся экстремальные нагрузки, которые постоянно воздействуют ходовую часть автомобиля

Также немалую роль играет такой фактор, как резкие перепады температуры, удары из-за препятствий на дорогах или во время торможения, а также игнорирование поведения регулярного технического обслуживания. Именно во время проведения ТО можно заранее выявить неисправность

Причиной поломки, чаще всего, становятся экстремальные нагрузки, которые постоянно воздействуют ходовую часть автомобиля. Также немалую роль играет такой фактор, как резкие перепады температуры, удары из-за препятствий на дорогах или во время торможения, а также игнорирование поведения регулярного технического обслуживания. Именно во время проведения ТО можно заранее выявить неисправность.

Что влияет на срок службы ступичного подшипника?

  1. Стиль езды и средняя скорость автомобиля.
  2. Особенности конструкции установленного подшипника.
  3. Качество дорог, по которым приходится ездить чаще всего.
  4. Возраст авто или дата последней замены подшипника.

Эксплуатация ступичного узла с неисправным подшипником может привести к очень негативным последствиям, когда можно потерять управление, заклинит колесо или откажут тормозные колодки. Поэтому всегда учитывайте условия эксплуатации своего автомобиля и не забывайте о регулярном проведении технического обслуживания, в сем вам могут помочь мастера нашего специализированного автосервиса.

Замена

Перед тем, как начнется замена ступичного подшипника, причем неважно задний это будет или передний, запасаемся достаточным количеством ветоши и перчатками, ведь извлечение старых деталей – «грязная» работа, а монтаж новых подшипников предполагает чистоту. Алгоритм замены элемента с одной стороны будет актуален и для другой

  1. По традиции вывешиваем автомобиль Рено Логан одним из ранее обозначенных подъемных средств, без этого маневра замена ступичного подшипника невыполнима.
  2. Гайки крепления колесного диска и центральную гайку ступицы ослабляем до вывешивания!
  3. Снимаем колесо и чистим резьбу шлицевого вала ШРУС.
  4. Снизу откручиваем узел крепления суппорта тормозного механизма, и после его демонтажа снимаем диск тормозного устройства Renault Logan.
  5. Отсоединяем разъем датчика системы ABS и удаляем его в сторону.
  6. Переходим к демонтажу поворотного кулака. Вначале откручиваем и извлекаем из проушины цапфы палец рулевого наконечника.
  7. Откручиваем и выводим из поперечного рычага шпильку стабилизатора.
  8. Теперь переходим к шаровой опоре. Для ее высвобождения отвинчиваем стяжной болт, который извлекаем из проушин, фиксирующих шаровой наконечник опоры в поворотном кулаке.
  9. После высвобождения опоры рычага перемещаемся к отсоединению нижнего крепления амортизационной стойки к поворотной цапфе. Крепеж выполнен посредством двух болтов на «18».
  10. Откручиваем центральную гайку вала ШРУС и извлекаем полуось в сборе из посадочного гнезда в ступице. Отводим и подвязываем ее (к чему удобно) дабы не нагружать внутренний шарнир (ШРУС).
  11. Действуем на снятом кулаке со ступицей. Зафиксировав узел на верстаке, производим выпрессовку ступицы из цапфы. Здесь наблюдаем разрушение подшипника.
  12. Воспользовавшись приспособлением, извлекаем стопорное кольцо, после чего выбиваем из корпуса кулака оставшуюся наружную обойму.
  13. Посадочное гнездо под новый подшипник смазываем специальным средством.
  14. Запрессовку подшипника выполняем на прессе или в тисках с применением соответствующей оправки.
  15. Теперь устанавливаем стопорное кольцо.
  16. Подложив оправку под контур внутренней обоймы подшипника, производим запрессовку ступицы до упора.

Сборка узла осуществляется с учетом обратного порядка. Не забываем соединить разъем датчика антиблокировки тормозов.

Замена подшипника задней ступицы на Рено Логан

Для того чтобы определить степень износа заднего ступичного подшипника Renault Logan, необходимо провести следующую процедуру. Приподняв домкратом, колесо и взяв его обеими руками, необходимо проверить на наличие люфта. Если раскачивая колесо, будет заметен ощутимый люфт и слышны глухие стуки, то необходимо выполнить замену подшипника.

Оборудование и инструменты

Для замены подшипника своими руками, понадобится следующий перечень инструментов и оборудования:

  • Домкрат
  • Ключ баллонный
  • Отвертка
  • Ключ динамометрический
  • Плоскогубцы
  • Оправка для наружного кольца подшипника
  • Литол

Демонтаж ступичного подшипника на Renault Logan

Описание процесса по замене

Включите 1-ю передачу на Логане и подставьте противооткатные башмаки под переднее колесо. Баллонным ключом ослабьте крепежные болты колеса, на котором будет произведена замена подшипника. После чего поднимите при помощи домкрата корму авто и вывесите колесо. Следом подставьте под днище авто страхующие стойки для снижения вероятности травматизма.

Открутив полностью крепежные болты колеса, снимите его. Выньте защитный колпачок ступицы и при помощи плоскогубцев расшплинтуйте гайку крепления и открутите ее. Далее извлекаем опорную шайбу подшипника и снимаем тормозной барабан. С помощью отвертки снимаем внутренний сальник и достаем обойму внутреннего подшипника.

После чего выбиваем внешние кольца внутреннего и наружного подшипников.

Все детали ступицы Renault Logan необходимо промыть от старой смазки, пыли и грязи. Подобрав необходимую по диаметру оправку, запрессовываем внешнее кольцо в тормозной барабан, используя при этом молоток. Смазываем цапфу и внутренний подшипник. Устанавливаем подшипник в тормозной барабан. Используя специальную оправку и молоток, запрессуйте сальник внутреннего подшипника.

После чего необходимо отвернуть гайку на четверть оборота и опять затянуть, применяя минимальное усилие в 1 Нм, после чего зашплинтовать гайку.

Дальнейший монтаж элементов колеса Логана необходимо проводить в обратной последовательности. Средняя стоимость подшипника ступицы для Logan, Sandero и Megan составляет в районе 600-700 рублей (на июнь 2015 года).

Внешний вид подшипника для задней ступицы Рено Логан

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. Выворачиваем руль для удобства замены.

3. Зачищаем резьбовую часть крепления рулевого наконечника и брызгаем проникающей смазкой.

4. Откручиваем гайку крепления пальца наконечника.

Если палец при откручивании гайки прокручивается, то удерживать его можно шестигранником на шесть. Сверху пальца есть отверстие под шестигранник.

Гайка может быть под ключи на шестнадцать или семнадцать. На шестнадцать идет с родным наконечником, на семнадцать уже с поменянным.

5. Теперь срываем контргайку. Она идет под рожковые ключи на двадцать один или двадцать два.

Гайку срываем по часовой стрелке. Повторюсь не откручиваем, а просто срываем и оставляем в таком положении.

6. Вынимаем палец наконечника из кулака. Для этого нужно воспользоваться съемником для рулевых наконечников.

Если у вас нет съемника, можете воспользоваться немного колхозным методом. Молотком ударьте в кулак в то место где вставлен палец. Через несколько ударов палец выскочит.

7. Выкручиваем наконечник руками. Контргайка остается на месте, а значит и размер схождения сильно не убежит. Но это не отменяет того что после замены наконечника нужно ехать на развал-схождение.

8. После снятия рулевого наконечника, проверьте состояние рулевой тяги. Рулевая тяга на Рено Логан должна ходить жестко и не падать под собственным весом. Так же несильно покачайте тягу на себя, если есть люфт, под замену. Если вы обнаружили такие симптомы, обязательно меняйте рулевую тягу не откладывая.

9. Накручиваем от руки новый рулевой наконечник до контргайки.

Перед тем как накручивать наконечник рекомендую брызнуть проникающей смазкой на резьбу рулевой тяги.

10. Снимаем транспортный колпачок из пальца наконечника и вставляем его в кулак.

11. Закручиваем гайку крепления пальца. При закручивании удерживаем палец от поворота. Шестигранник на шесть скорее всего не подойдет для удерживания. На новом рулевом наконечнике от производителя Lemforder уже идет отверстие под Torx T30.

12. Удерживая наконечник от поворота затягиваем контргайку. Очень часто бывает когда затягивают контргайку не держа наконечник, это приводит к плохим последствиям.

Как заменить подшипник ступицы на Renault Logan?

  • Как заменить подшипник ступицы на Renault Logan?
  • Какие проблемы можно устранить заменой подшипника ступицы
  • Процесс выбора подшипника ступицы Рено Логан
  • Что понадобится для выполнения замены
  • Инструкция по замене подшипника передней ступицы
  • Как заменить подшипник задней ступицы

  • Какие проблемы можно устранить заменой подшипника ступицы
  • Процесс выбора подшипника ступицы Рено Логан
  • Что понадобится для выполнения замены
  • Инструкция по замене подшипника передней ступицы
  • Как заменить подшипник задней ступицы

Процесс выбора подшипника ступицы Рено Логан

В первую очередь при выборе подшипника ступицы на Рено Логан вам нужно определиться – брать подшипник с ABS или без него. Здесь просто – если на вашем авто установлена система ABS, то для ее функционирования нужен подшипник с ABS, который имеет магнитное сенсорное кольцо для считывания информации датчиком ABS. При покупке такого подшипника желательно проверить наличие меток – цепочка должна быть целостной, без пропусков.

Что понадобится для выполнения замены

Для замены ступичного подшипника Рено Логан своими руками понадобится:

  • подшипник ступицы;
  • набор гаечных ключей и тверток;
  • домкрат;
  • молоток;
  • зубило;
  • жидкость для смазки WD-40;
  • пресс.

Инструкция по замене подшипника передней ступицы

Замена подшипника передней ступицы Рено Логан представляет собой выпрессовку старого подшипника из поворотного кулака и запрессовку нового. Перед тем, как заменить подшипник передней ступицы, нужно снять кулак. Для этого необходимо:

  1. Открутить ступичную гайку и снять колесо.
  2. Если на авто установлена система ABS – отключить датчик ABS, просто потянув его на себя.
  3. Снять рулевой наконечник, для этого используем нужный ключ, смазку и молоток, которым необходимо будет легкими ударами постучать по креплению, чтобы рулевой наконечник вышел. Для снятия рулевого наконечника желательно не использовать съемник, чтобы не повредить пыльник.
  4. Снять суппорт — для этого с помощью рычага (можно использовать отвертку) развести колодки и сзади открутить два болта. Суппорт с помощью крючка или шнура нужно подвесить к пружине.
  5. Снять тормозной диск. Перед выкручиванием болтов крепления, диск нужно обстучать молотком. Также нужно постучать по болтам, чтобы они легко выкрутились. После этого тормозной диск обычно хорошо снимается, но если он сильно прикипел, то его можно снять после снятия кулака.
  6. Выкрутить гайки крепления кулака к стойке.
  7. открутить шаровую опору, которая крепится сквозным болтом и сжимает кулак, и опустить ее вниз.
  8. Снять поворотный кулак.

Теперь из поворотного кулака необходимо выпрессовать ступицу.

Если ступица выпрессуется с внутренней обоймой подшипника – ее нужно аккуратно распилить болгаркой и, расколов, снять с полуоси, претварительно сбив пыльник подшипника. Желательно не сбивать обойму, упираясь в ступицу, потому что можно ее повредить. Поверхность ступицы, на которую ложится подшипник, должна быть ровной и гладкой, иначе ступицу нужно заменить. Затем нужно выпрессовать подшипник из поворотного кулака, предварительно сняв стопорное кольцо. Далее нужно запрессовать подшипник:

  • Если машина с ABS, то вначале вкладываем кольцо для крепления датчика, которое желательно предварительно смазать, чтобы оно не болталось.
  • В поворотный кулак запрессовываем подшипник, который для машины с ABS вкладывается магнитным кольцом вниз, в качестве оправки можно использовать старый подшипник.
  • Вставляем стопорное кольцо.
  • Запрессовываем ступицу – при этом ступица располагается внизу, а кулак на нее напрессовывается, подпорка ставится исключительно на внутреннюю обойму подшипника, иначе он может просто разъединиться.

Теперь необходимо собрать колесо в обратном порядке.

Как заменить подшипник задней ступицы

Для замены заднего ступичного подшипника Рено Логан:

  1. Ослабляем ступичную гайку, предварительно сняв колпачок, приподнимаем машину на домкрате и снимаем колесо.
  2. Откручиваем ступичную гайку.
  3. Снимаем ступицу с помощью съемника, предварительно обстучав и, с помощью отверток, отделив ее от кожуха.
  4. Вынимаем стопорное кольцо;
  5. Выпрессовываем подшипник.
  6. Запрессовываем подшипник.
  7. Вставляем стопорное кольцо. Если кольцо вставлено в посадочное место, оно свободно прокручивается.
  8. Собираем колесо в обратном порядке.

В основном подшипники ступицы выходят из строя из-за износа, увеличением которого становятся удары при попадании в ямы. Для продления срока службы ходовой части вашего авто – будьте аккуратны на дорогах.

Замена задних ступичных подшипников. — бортжурнал Renault Logan J7P-7Q года на TheDreamBag


Откручиваем гайку по часовой стрелке.

Замена заднего подшипника ступицы на Рено Логан

Собираем весь узел в обратной последовательности пункты 3,2,1. Средняя стоимость по РФ составляет рублей. Выпрессованный подшипник был точно такой же и с одинаковой маркировкой.

Вот такие подшипники будем устанавливать Подшипник задней ступицы заменён на Рено Логан. И с её помощью и небольшой кувалды через пару минут подшипник был выпрессован. Поэтому, в таблице рассмотрим основные из них, которые можно устанавливать на Рено Логан:

Устанавливаем подшипник в тормозной барабан. Ставим барабан на тиски, не зажимая расстояние между губок тисков сделайте 60 мм. Вот такие вот дела!

Как поменять подшипник задней ступицы Логан

Третий или самый надежный — выпрессовать при помощи пресса. Подшипник снят Внутреннюю поверхность, где находился подшипник, стоит очистить и немного смазать литолом, для того, чтобы новая деталь вошла без проблем.

Вот такие подшипники будем устанавливать Подшипник задней ступицы заменён на Рено Логан. Не забываем, также проверить правильность установки тормозной системы.

Снимаем тормозной диск и суппорт. Перед снятием диска, так же потребуется освободить его от тормозных тросов с помощью кусачек.

Потом убираем щипцами стопорное кольцо. Ставим барабан на тиски, не зажимая расстояние между губок тисков сделайте 60 мм. Все детали ступицы Renault Logan необходимо промыть от старой смазки, пыли и грязи.

Подобрав необходимую по диаметру оправку, запрессовываем внешнее кольцо в тормозной барабан, используя при этом молоток. Смазываем цапфу и внутренний подшипник.

Устанавливаем подшипник в тормозной барабан. Но несколько раз стукнув молотком не сильно с одной и с другой стороны барабан снялся. Осмотрел колодки, думаю они ещё тысяч походят, да и новые я не покупал.

Задний ступичный подшипник: артикул, выбор, цена

Тормозной механизм прочистил и продул. Были обнаружены места где колодка трёт тормозной щит, эти места я смазал оставшейся смазкой для направляющих суппортов фото ниже. Далее переходим к барабану и выпрессованию подшипника. Передние подшипники мне перепрессовали под прессом, думал и задние так же сделать, но нужно было ждать почти до вечера, а первый барабан я снял в 9 часов утра.

Не хотел терять целый день. Не в коем случае не стоит нажимать на педаль тормоза при снятом барабане. Вытаскивается ступичный подшипник наружу, но для начало необходимо снять стопорное кольцо, смотрим фото далее. Теперь берем барабан и кладем его на пару деревяшек, берем молоток и аккуратно через подходящего размера проставку выбиваем старый подшипник вашего Рено Логан. Смотрим фото для наглядности ниже. Если вы продвинутый автолюбитель, то у вас наверняка есть съемник, который может стать отличной альтернативой молотку.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
