Подробная статья с фото как на ваз 2101 выставить зажигание

Как правильно установить момент зажигания на ВАЗ 2101-ВАЗ 2107?

Если у вас нету стробоскопа, то проверку правильно ли настроено зажигание или нет, вы можете ещё одним способом проверить (Он более правильный кстати), данный способ описан в этой же статье, просто пролистайте чуть ниже и вы увидите внизу надпись: «Проверка установки момента зажигания»!

После того как проверка осуществлена и вы решили что момент у зажигания действительно не верно настроен, то переходите к его установки, для этого сперва выверните свечу из первого цилиндра (Только не ошибитесь, первый цилиндр находиться ближе к передней части автомобиля, учтите это, да и на самой головки блока цилиндров ещё нумерация стоит, присмотритесь и вы её сразу же увидите, если нужно будет то сотрите с головки грязь при помощи тряпки) и после чего закройте пальцем это отверстие как на фото ниже показано, после этого поставьте поршень первого цилиндра в ВМТ (Это Верхняя Мёртвая Точка), о том как этот поршень поставить в верхнюю точку, изучайте в статье: «Установка поршня четвертого цилиндра в верхнее положение», не обращайте особого внимания на то что в статье говориться про четвёртый цилиндр, просто поршень первого и чётвёртого ходят одновременно и поэтому если вы четвёртого цилиндра поршень соберётесь в ВМТ выставить, то и первого цилиндра тоже считайте что выставите.

Примечание!

Крутить коленвал вашему помощнику нужно будет до того (Помощник пусть его крутит, а палец у вас на первом цилиндре в это время должен находиться), пока вы не почувствуете то что из отверстия где у вас палец лежит начал выходить воздух (Это ощутимо будет), когда почувствуете продолжайте по не многу крутить шкив коленвала и доведите его до того, пока метка на шкиву (Буквой Г указана) не совместиться с меткой Б, когда она совместиться, прекратите крутить шкив и переходите дальше а именно к проверки ротора трамблёра, в общём читайте ниже!

Так вот когда вы всё сделаете, обратите своё внимание на ротор у трамблёра, у данного ротора есть наружный контакт он буквой А указан (Не перепутайте его), данный контакт должен будет смотреть на первый цилиндр (О том где первый цилиндр, смотрите по крышке трамблёра, на ней есть все обозначения, начиная от первого и заканчивая четвёртым цилиндром), а боковые защёлки (Указаны буквами Б) при этом должны будут примерно параллельно двигателю стоять, если у вас всё так и есть, значит с зажиганием всё в порядке и лезьте в автомобиль не нужно, в противном же случае читайте далее.
Далее вам придётся отвернуть (Полностью не отворачивайте, до края резьбы) нижнюю гайку трамблёра (Красной стрелкой указана), после этого приподнимите чуть-чуть трамблёр и поверните его валик при помощи перемещения ротора трамблёра (Ротор находиться на самом верху, для примера на него синяя стрелка направлена), ротор вам нужно будет крутить до того, пока вы не поставите его на первый цилиндр (По крышки трамблёра смотрите), после того как поставите, опускайте трамблёр и затягивайте но не до конца гайку его крепления.
Теперь берите контрольную лампу на 12 вольт или вместо неё так же вольтметр можно использовать, подсоединяйте эти вещи следующим образом, плюс кидайте на низковольтный какой либо вывод (К примеру на клемму + на катушке зажигания можете кинуть), а минус на массу (К кузову или аккумулятора подсоедините), после того как всё будет подсоединено, включите зажигания при помощи поворота ключа и как только оно включиться переходите к регулировки, для этого одной рукой ротор распределителя подожмите, а другой по часовой стрелке совсем немного поверните корпус вакуумного регулятора (Его поворачивайте до того, пока контрольная лампа не перестанет гореть или до того пока вольтметр не перестанет показывать показания), как только все у вас потухло, в другую сторону корпус крутите и очень медленно при этом, как только вольтметр или контрольная лампа дадут показания (Контролька загорится, а вольтметр покажет где то 12 вольт) в этом то и месте остановитесь и закрутите нижнюю гайку крепления до упора и зажигание выключите после этого.

Примечание!

Более подробно о том как при помощи контрольной лампочки выставить зажигание, смотрите в ролике ниже:

Признаки неисправности

Многие владельцы ВАЗ 2101, да и нескольких более новых моделей, знают ситуацию, когда автомобиль внезапно начинает лихорадить, двигатель троит и тарахтит как запорожец. При этом пропадает мощность, а потреблять бензин машина начинает как спорткар. Чаще всего причина в зажигании. Но перед тем как начинать работу с трамблером, нужно убедиться в качестве топлива. Иногда такое происходит по причине использования плохого бензина. Попробуйте заправиться на другой заправке.

Возможно, это поможет и проблема пропадет. Также, при сбитом зажигании наблюдаются хлопки (выстрелы). Бить может как в карбюратор, так и в глушитель.

Перед тем как проверять настройки трамблера, следует проверить работу остальных частей этой системы. Для начала выкручивают свечи. Их осматривают, они должны быть светло-коричневыми. Также желательно проверить на стенде. Или просто на двигателе. Для этого, на выкрученную свечу одевают высоковольтный провод, и кладут свечу на двигатель. Помощник немного крутит стартер, ваша задача оценить состояние искры.

Она должна быть бело-синей, если искра желтая или красная, то возможно проблема в свече или проводах. Также стоит проверить зазор на кулачках. После чего, включают зажигание и, отводя контакт в сторону с помощью отвертки, проверяют искру. Принцип оценки такой же, как и на свечах.

Установка угла опережения

После проведения ремонтных работ либо замены распределителя зажигания на «копейке» необходимо выставить правильный угол опережения зажигания

Поскольку сделать это можно разными методами, рассмотрим наиболее распространённые из них, при этом важно знать, в каком порядке работают цилиндры: 1–3-4–2, начиная от шкива коленчатого вала

По лампочке

Этот способ подойдёт, если под рукой нет специальных приспособлений. Понадобится всего лишь лампа на 12 В, например, от поворотников или габаритов с припаянными к ней двумя проводками с зачищенными концами и ключ на 38 и 13. Регулировка выполняется следующим образом:

1. Выкручиваем свечной элемент первого цилиндра.
2. Проворачиваем коленвал ключом на 38 до того момента, когда начнётся такт сжатия в первом цилиндре. Чтобы это определить, отверстие под свечу можно прикрыть пальцем, а при возникновении усилия начнётся сжатие.

3. Устанавливаем метки на шкиве коленчатого вала и крышке привода ГРМ друг напротив друга. Если авто эксплуатируется на 92-м бензине, то следует выбирать среднюю метку.

   Перед регулировкой зажигания необходимо совместить метки на шкиве коленчатого вала и передней крышке двигателя

4. Демонтируем крышку распределителя зажигания. Бегунок должен смотреть в сторону первого цилиндра на крышке.

   Положение бегунка трамблёра: 1 — винт трамблёра; 2 — положение бегунка на первый цилиндр; а — место расположения контакта первого цилиндра в крышке

5. Ослабляем гайку, удерживающую механизм.

   Перед регулировкой зажигания необходимо ослабить гайку крепления трамблёра

6. Подсоединяем провода от лампочки на массу и контакт трамблёра.
7. Включаем зажигание.
8. Проворачиваем распределитель до того момента, пока лампа не загорится.
9. Зажимаем крепление трамблёра, ставим на место крышку и свечу.

Независимо от способа установки зажигания в завершение процесса я проверяю работу мотора в движении. Для этого разгоняю авто до 40 км/ч и резко нажимаю на газ, при этом двигатель должен быть прогрет. При правильно выставленном зажигании должна появиться детонация и буквально сразу же исчезнуть. Если зажигание раннее, детонация не пропадёт, поэтому трамблёр нужно слегка повернуть влево (сделать позже). При отсутствии детонации распределитель следует повернуть вправо (сделать раньше). Таким образом, можно точно отрегулировать зажигание по поведению двигателя в зависимости от применяемого топлива и его качества.

Видео: выставление зажигания на ВАЗ по лампочке

По стробоскопу

Стробоскопом зажигание можно выставить точно, при этом не потребуется снимать крышку на самом трамблёре. Если вы приобрели или позаимствовали этот прибор, то настройку выполняют в следующем порядке:

1. Ослабляем крепление распределителя.
2. Минус стробоскопа подключаем на массу, плюсовой провод на низковольтную часть катушки зажигания, а зажим на ВВ кабель первого цилиндра.
3. Запускаем мотор и включаем прибор, направляя его на шкив коленвала, при этом отобразится метка, соответствующая моменту зажигания.
4. Прокручиваем корпус регулируемого устройства, добиваясь совпадения рисок на шкиве коленвала и на передней крышке мотора.
5. Обороты двигателя должны быть около 800–900 об/мин. Если нужно, регулируем их соответствующими винтами на карбюраторе, но поскольку на ВАЗ 2101 тахометр отсутствует, выставляем минимально устойчивые обороты.
6. Зажимаем крепление распределителя.

Видео: настройка зажигания по стробоскопу

На слух

Если возникла необходимость настроить зажигание, но лампочки либо специального прибора под рукой не оказалось, регулировку можно выполнить на слух. Работа проводится на прогретом моторе в такой последовательности:

1. Слегка отворачиваем крепление распределителя и потихоньку вращаем его вправо или влево.

   При регулировке трамблёр вращают вправо или влево

2. При больших углах мотор будет глохнуть, при малых — набирать обороты.
3. В ходе вращения добиваемся стабильных оборотов в пределах 800 об/мин.
4. Крепим трамблёр.

Видео: регулировка зажигания на «классике» на слух

Несмотря на кажущуюся сложность системы зажигания, определить неполадку, а также отрегулировать образование и распределение искры в нужный момент можно своими руками. Для этого необходимо ознакомиться с пошаговыми инструкциями и следовать им в процессе поиска проблем, их устранения, а также проведения регулировочных работ.

Выставляем зажигание по меткам

И теперь давайте посмотрим, как правильно выставить зажигание на ВАЗ-2101. Нужно сказать, что это один из способов настройки угла опережения зажигания, есть и другие.

Для правильной регулировки выкручивают свечу первого цилиндра. Далее ключом крутят коленчатый вал до тех пор, пока из свечного колодца не будет выходить воздух – это обычно хорошо слышно. Можно предварительно заткнуть колодец шариком из фольги, из бумаги или из любого подходящего материала. Если воздух выходит, значит, в цилиндре начался такт сжатия.

ПОДРОБНОСТИ: Как снять тормозной барабан – основные методы!

Далее наблюдают за шкивом и совмещают метку на нем с той, что на блоке цилиндров. Нужна метка, указывающая на 5 градусов. Затем возвращаются к трамблеру или распределителю зажигания. Вначале ослабляют крепящую его гайку. Это позволит поворачивать распределитель. Поворачивать корпус необходимо до упора – вращают по часовой стрелке.

Затем подключают контрольную лампу – подойдет любая лампочка на 12 В и патрон к ней. Одним из проводов лампа подключается к массе, а вторым – к выводу на распределителе, который идет к катушке зажигания.

После этого включают зажигание и, вращая распределитель по направлению против часовой стрелки, следят за лампой. В момент, когда лампа загорелась, распределитель нужно зафиксировать.

• Ключ на «13».
• Контролька (вольтметр или лампочка на 12 Вольт).
• Свечной ключ.

Зажигание выставляется по первому или четвертому цилиндру, сегодня мы рассмотрим первый вариант.

Момент зажигания ВАЗ 2106 выставляется по меткам на крышке ГРМ, там есть три метки, короткая средняя и длинная.

1. Короткая метка соответствует – углу опережения равному 10°.
2. Средняя — 5°.
3. Длинная — 0°.

ВМТ (верхняя мертвая точка) обозначена на ободе шкива, а на ступице шкива напротив этой метки есть специальный наплыв.

1. Выкручиваем свечу 1-го цилиндра, после чего при помощи пальца или резиновой пробки закрываем свечное отверстие.

2. Используя спецключ, проверните коленвал до тех пор, пока в первом цилиндре не начнется такт сжатия, то есть когда поршень начнет движение вверх. Узнать это можно по тому, как вылетит резиновая пробка, если вы держите пальцем то вы ощутите как его выдавливает.

3. Крутите до тех пор пока метка на шкиве коленвала не совпадет с меткой на крышке ГРМ. Если вы ездите на «92» или «95» бензине совмещайте со средней меткой, если же на «72» или ниже, совмещайте с длинной меткой, которая соответствует «0» углу опережения.

4. Отстегните защелки, затем снимите крышку распределителя зажигания.

5. После проворачивания коленвала, ротор распределителя должен повернуться в положение, в котором его наружный контакт будет направлен в сторону 1-го цилиндра на крышке распределителя.

7. Открутите гайку крепления распределителя, затем поверните трамблер вверх. Вращая ось ротора, выставьте ее параллельно по отношению оси двигателя.

8. Поставьте распределитель, закрутите гайку крепления, не затягивая ее до конца.

9. После этой подготовки можно приступать непосредственно к процедуре регулировки зажигания.

10. Подключите «контрольку» следующим образом: один конец к выводу катушки зажигания, подключенным к низковольтному проводу распределителя, второй конец кидаем на «массу».

11. Включите зажигание. Не спеша поворачивайте распределитель по направлению часовой стрелки, до тех пор пока не потухнет контрольная лампа. Если она и так не горит, то делать ничего не нужно.

12. Далее необходимо вращать распределитель против часовой стрелки, в момент загорания контрольной лампы, фиксируем положение распределителя затем затягиваем его гайку крепления.

13. Теперь можете выключить зажигание и поставить крышку трамблера на место.

После того как зажигание выставлено необходимо проверить правильность.

1. Для этого заведите двигатель и начинайте движение.

2. Разгоните машину до 45км в час, затем включите четвертую скорость и резко нажмите на «газ».

3. После этого, примерно через 2-3 секунды возникнет детонация (хлопки, звон «пальцев»), исчезающая по мере того как будет разгоняться автомобиль.

4. Если детонация возникала и не пропала по мере ускорения автомобиля, можно сделать предположение, что зажигание «раннее». Если у вас вообще не появилась детонация, зажигание — «позднее». В случае раннего зажигания поверните распределитель по часовой стрелке, примерно на 0,5-1 деление.

Как настроить зажигание на ВАЗ 2101 – детальная инструкция

Перед тем как приступить к работе ставим автомобиль на стояночный тормоз, а под задние колеса устанавливаем противокатные упоры. Помните, что при любых ремонтных работах данные подготовительные операции являются обязательными с точки зрении обеспечения техники безопасности, игнорировать которую недопустимо.

Далее установка зажигания ВАЗ 2101 выглядит следующим образом:

1. С помощью свечного ключа выкручиваем свечу первого цилиндра силового агрегата, после чего затыкаем отверстие подходящей пробкой или пальцем.

2. Используя специальный ключ на 38мм, прокручиваем коленвал до того момента, пока в первом цилиндре не начнет происходить такт сжатия. Свидетельством этого будет являться выскочившая из свечного отверстия пробка. Если отверстие вы закрыли пальцем, то вы должны ощутить достаточно сильное давление.

3. Проворачиваем коленвал двигателя до того момента, пока метка на шкиве не будет совпадать с соответствующей риской на крышке ГРМ. Если чаще всего вы используете топливо марки АИ 92, следует добиться совпадения со второй риской; если же вы используете бензин с более низким октановым числом – с третьей (длинной) риской.

4. Аккуратно отстегиваем фиксаторы пластиковой крышки трамблера и снимаем ее:

Снимаем крышку трамблера

5. После прокручивания коленвала ротор трамблера должен располагаться таким образом, чтобы его наружный контакт находился в направлении первого цилиндра двигателя. В том случае, если направление неверно:

• откручиваем крепление трамблера и, вращая постепенно ось ротора, выставляем его так, чтобы его направление было параллельно двигателю;
• закручиваем крепежную гайку (полностью не зажимаем).

6. Подключаем лампу 12 В (вольтметр): один провод подсоединяем к клемме катушки зажигания (вывод низкого напряжения), а второй – к «массе».

7. Включаем зажигание и постепенно проворачиваем распределитель вправо. Проворачивать распределитель следует до того момента, пока подключенная лампа не перестанет светиться. Если после включения зажигания лампа не светится, то в описываемой операции нет необходимости.

8. Вращаем, распределитель в правую сторону и в тот момент, при котором начинает светиться лампа, затягиваем крепежную гайку полностью.

9. Производим установку крышки трамблера.

Неисправности в зажигании

Неполадки с машиной ВАЗ-2101 могут возникать, например, после того, как:

1. Был установлен или демонтирован трамблер.
2. Когда двигатель авто регулирует человек без опыта в данной сфере.

При правильном функционировании свечей топливо загорается в момент, когда поршни двигателя расположены в верхней точке. А вот в случае, если система начинает работать, когда они находятся посередине либо в нижней части цилиндров, двигатель во время работы будет заедать.

Также те, кто находится в автомобиле, когда у последнего включена 4 передача, в большинстве случаев слышат неприятные звуки. Происходит это в связи с тем, что детонация горючей смеси в ВАЗ-2101 происходит раньше положенного времени. Если такая неисправность не устраняется вовремя, это приводит более масштабным поломкам:

1. Двигатель машины на низких оборотах будет работать со сбоями.
2. При торможении или замедлении хода водитель будет чувствовать вибрации.
3. Еще одной неполадкой может стать троение движка (в таком случае один из цилиндров перестает функционировать).

Здесь перечислены самые основные, но это далеко не весь список поломок в двигателе, которые произойдут, если не осуществить ремонт автомобиля вовремя.

Контактный трамблёр

Стабильная работа двигателя невозможна без своевременного сгорания рабочей смеси. Одним из основных узлов в системе зажигания является трамблёр, или распределитель зажигания, на который возлагаются следующие функции:

• посредством разъединения контактов в устройстве задаётся начало искрообразования;
• распределяется сформированное в катушке зажигания высокое напряжение на нужную свечу;
• изменяется начало момента образования искры;
• обеспечивается накопление и разряд энергии в катушке.

Трамблёр ВАЗ 2101 состоит из следующих элементов: 1 — пружинный держатель крышки; 2 — вакуумный регулятор опережения зажигания; 3 — грузик; 4 — штуцер подвода разрежения; 5 — пружина; 6 — ротор (бегунок); 7 — крышка трамблёра; 8 — центральный электрод с клеммой для провода от катушки зажигания; 9 — боковой электрод с клеммой для провода к свече зажигания; 10 — центральный контакт ротора (бегунка); 11 — резистор; 12 — наружный контакт ротора; 13 — опорная пластина регулятора опережения зажигания; 14 — провод, соединяющий распределитель зажигания с выводом первичной обмотки катушки зажигания; 15 — контактная группа прерывателя; 16 — корпус трамблёра; 17 — конденсатор; 18 — валик трамблёра

Трамблёр называется контактным потому, что в таком устройстве цепь низкого напряжения, которое подаётся на катушку зажигания, разрывается посредством контактной группы. Вал распределителя приводится в движение от соответствующих механизмов мотора, в результате чего искра подаётся на нужную свечу в определённый момент времени.

Проверка

Чтобы работа силовой установки была стабильной, периодическая проверка трамблёра является необходимостью. Основными элементами узла, которые подлежат диагностике, являются крышка, бегунок и контакты. Определить состояние этих деталей можно при визуальном осмотре. На бегунке не должно быть следов подгорания, а резистор должен иметь сопротивление в пределах 4–6 кОм, что можно определить мультиметром.

Бегунок трамблёра не должен быть подгоревшим, а резистор должен иметь сопротивление 4–6 кОм

Крышка распределителя подлежит очистке и осмотру на предмет выявления трещин. Подгоревшие контакты крышки зачищают, а при обнаружении трещин деталь меняют на целую.

Крышка распределителя не должна иметь трещин и сильно подгоревших контактов

Контакты трамблёра также осматривают, зачищают мелкой наждачкой от подгорания и регулируют зазор. При сильном износе их также заменяют. В зависимости от сложившейся ситуации может потребоваться более детальная диагностика, в ходе которой могут быть выявлены иные неполадки.

При сильном износе контактов прерывателя их нужно заменить

Регулировка зазора контактов

Расстояние между контактами на стандартном трамблёре ВАЗ 2101 должно быть 0,35–0,45 мм. При отклонениях система зажигания начинает сбоить, что отражается на неправильной работе мотора:

• мощность не развивается;
• машина дёргается;
• потребление топлива увеличивается.

Неполадки с прерывателем происходят из-за того, что контакты работают постоянно. Поэтому регулировку приходится делать довольно часто, примерно раз в месяц. Процедура проводится плоской отвёрткой и ключом на 38 в следующем порядке:

1. На заглушённом моторе снимаем с трамблёра крышку.
2. Вращаем коленвал специальным ключом и устанавливаем кулачок прерывателя в положение, при котором контакты будут максимально разомкнуты.
3. Оцениваем зазор между контактами щупом. Если он не соответствует необходимому значению, то ослабляем соответствующие крепёжные винты.

   Зазор между контактами проверяем щупом

4. Вставляем плоскую отвёртку в паз «б» и поворачиваем стойку прерывателя на нужную величину.

   Вид на трамблёр сверху: 1 — подшипник подвижной пластины прерывателя; 2 — корпус маслёнки; 3 — винты крепления стойки с контактами прерывателя; 4 — винт клеммового зажима; 5- стопорная пластина подшипника; б — паз для перемещения стойки с контактами

5. По окончании регулировки заворачиваем крепёжные и регулировочный винт.

   После регулировки и проверки зазора необходимо затянуть регулировочный и крепёжные винты

Бесконтактный трамблёр

Распределитель зажигания ВАЗ 2101 бесконтактного типа практически ничем не отличается от контактного за исключением того, что вместо механического прерывателя используется датчик Холла. Такой механизм является современным и более надёжным, поскольку нет необходимости постоянно регулировать расстояние между контактами.

Бесконтактный трамблёр считается более современным и надёжным устройством

Диагностика

Бесконтактный распределитель зажигания проверяется таким же образом, как и контактный, за исключением самих контактов

Вместо них внимание уделяют датчику Холла. Если с ним возникают неполадки, мотор начинает работать нестабильно, что проявляется в виде плавающих холостых оборотов, проблематичного запуска, а также подёргивании при разгоне

Датчик Холла выходит из строя не очень часто, а если это произошло, то выявить неисправность можно по отсутствию искры

Проверить деталь можно путём её замены на заведомо исправную либо посредством подключения вольтметра на выход элемента. Если он оказался рабочим, то мультиметр покажет 0,4–11 В.

Проверить датчик Холла можно мультиметром, подсоединив прибор на выход устройства

Много лет назад я установил на своё авто бесконтактный распределитель, после чего практически забыл, что такое трамблёр и проблемы с зажиганием, поскольку отпала необходимость в периодической зачистке контактов от подгорания и регулировке зазора. Настраивать зажигание приходится только в том случае, если проводятся какие-либо ремонтные работы с двигателем, что случается довольно редко. Что касается датчика Холла, то за всё время эксплуатации бесконтактного устройства (около 10 лет) он не менялся ни разу.

На данный момент системой искрообразования с электронным управлением оснащается 100% выпускаемых автомобилей, использующих в качестве горючего бензин или сжиженный газ. Механическое зажигание устарело и осталось в прошлом. Причина — её ненадёжность при эксплуатации, частые неполадки и невысокая мощность искры. По сравнению с контактной системой БСЗ обладает следующими преимуществами:

1. Отсутствие контактов, чьи поверхности постоянно подгорают от высокого напряжения, отчего мощность искрообразования резко падает.
2. В распределителе электронной системы нет быстроизнашивающихся деталей, которые приходилось менять через каждые 15—20 тыс. км пробега.
3. Благодаря бесконтактной схеме и новой конструкции катушки напряжение, подаваемое на электроды свечей, удалось поднять с 18 до 24 кВ. Это благотворно повлияло на воспламенение и сжигание топливовоздушной смеси в цилиндрах.
4. Надёжность в работе и долговечность.

Мощная искра от бесконтактного зажигания

Так выглядит датчик Холла, заменивший контакты

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

1. Отключить аккумуляторную батарею
2. Снять пластмассовый кожух, предварительно открутив винты его крепления.
3. Затем откручиваем два винта крепления замка зажигания к кронштейну.
4. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
5. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
6. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

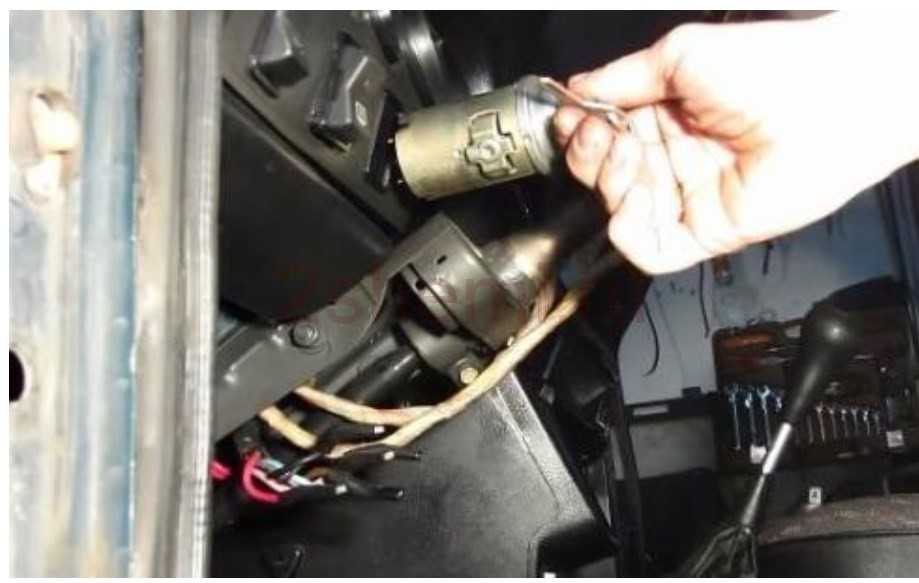

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

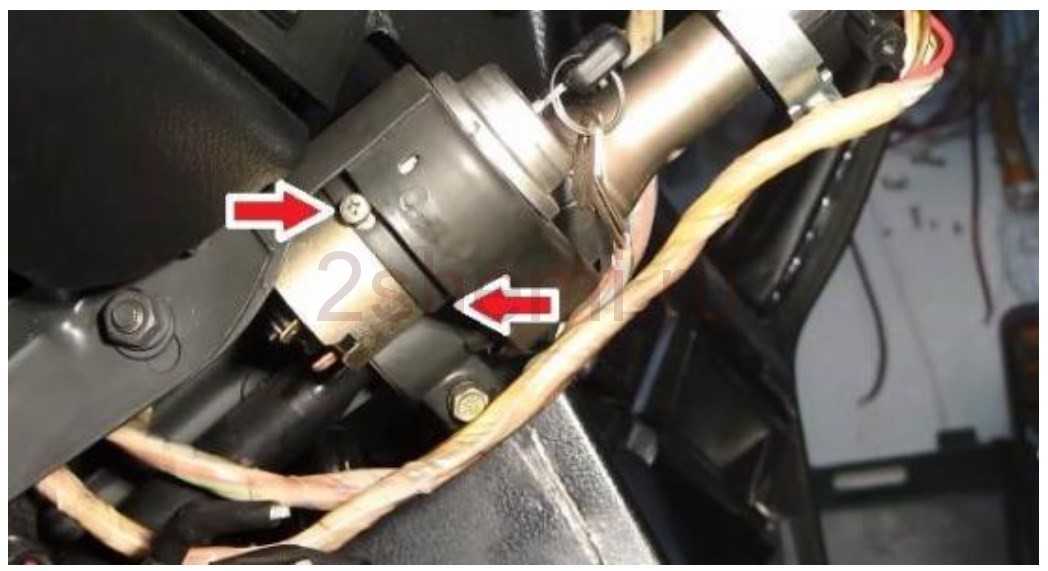

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Компоненты системы

Зажигание – достаточно сложная система, включающая в себя несколько важных компонентов. Для того чтобы понять принцип настройки, сначала необходимо ознакомиться с составляющими системы. Она включает в себя следующие элементы:

1. Замок. Именно в него необходимо вставить ключ для активации системы. При повороте цепь смыкается и запускает остальные устройства.
2. Реле зажигания передает сигнал на монтажный блок и 30-ю клемму генератора.
3. Катушка Б-117А. Является вторым элементом, принимающим сигнал от монтажного блока вместе с 30-й клеммой.
4. Катушка зажигания. Выполняет роль преобразователя, повышающего напряжение поступающего 12-вольтного тока.
5. Трамблер, или распределитель. Устройство необходимо для преобразования постоянного тока в переменный с последующим распределением импульсов на свечи зажигания.

Трамблер – это самый сложный элемент во всей системе. Он выполняет целый ряд самых разнообразных ролей, включая распределение зажигания, регулирование и прерывание. Именно с помощью данного агрегата и производится регулировка всей системы. Отметим для начинающих автолюбителей, что трамблер является очень хрупкой деталью и подвержен всевозможным неисправностям. Если он не будет работать – возникнут серьезные проблемы с работой зажигания. Опытные водители всегда возят с собой резервную крышку трамблера на случай, если треснет основная.
