Система зажигания ВАЗ 2101

Классические модели «Жигулей» с карбюраторными моторами оснащаются системой зажигания, которая требует периодической регулировки. От правильности установки момента зажигания и бесперебойной работы этой системы зависит экономичность и стабильное функционирование силового агрегата. Поскольку регулировка зажигания относится к наиболее важным мероприятиям по наладке двигателя, на этом процессе, а также на составляющих элементах системы зажигания стоит остановиться более детально.

Что это такое

Система зажигания — совокупность нескольких устройств и приборов, которые обеспечивают искрообразование и дальнейшее возгорание горючей смеси в цилиндрах мотора в нужный момент времени. На эту систему возлагается несколько функций:

Образование искры в момент сжатия поршня, согласно порядку работы цилиндров.
Обеспечение своевременного момента зажигания согласно оптимальному углу опережения.
Создание такой искры, которая необходима для возгорания топливно-воздушной смеси.
Непрерывное искрообразование.

Принцип образования искры

В момент включения зажигания на контакты прерывателя трамблёра начинает поступать ток. Во время запуска двигателя одновременно с коленвалом проворачивается вал распределителя зажигания, который своим кулачком замыкает и размыкает цепь низкого напряжения. Импульсы подаются на катушку зажигания, где напряжение преобразовывается в высоковольтное, после чего подаётся на центральный контакт трамблёра. Затем напряжение посредством бегунка распределяется по контактам крышки и поступает на свечи по ВВ проводам. Таким образом формируется и распределяется искра.

Схема системы зажигания ВАЗ 2101: 1 — генератор; 2 — выключатель зажигания; 3 — распределитель зажигания; 4 — кулачок прерывателя; 5 — свечи зажигания; 6 — катушка зажигания; 7 — аккумуляторная батарея

Для чего нужна регулировка

При неправильно выставленном зажигании появляется много проблем:

теряется мощность;
мотор троит;
повышается расход топлива;
появляются хлопки и выстрелы в глушитель;
неустойчивая работа на холостом ходу и пр.

Чтобы избежать всех перечисленных трудностей, зажигание нуждается в регулировке. В противном случае нормальная эксплуатация автомобиля будет невозможна.

Указания по настройке зажигания

Если вы чётко следовали изложенной инструкции, присоединили все провода согласно схеме и не сбили совмещённые метки, то мотор запустится без проблем. Чтобы отрегулировать зажигание, нужно добиться стабильной работы двигателя, так что для начала прогрейте его несколько минут, не давая заглохнуть нажатием на педаль газа.

Выполнить регулировку на прогретом двигателе можно двумя методами:

без использования специальных приборов — «на слух»;
точная настройка с помощью стробоскопа.

Стробоскоп — это прибор с лампочкой, мигающей одновременно с передачей импульса датчиком Холла. Когда включённый стробоскоп подносят к маховику коленчатого вала на работающем моторе, то становится видно положение насечки. Отсюда и возможность точной регулировки.

Так выглядит стробоскоп для точной настройки зажигания

Для настройки подключите питание стробоскопа к аккумуляторной батарее, а толстую жилу — к высоковольтному проводу свечи 1-го цилиндра. Отпустите гайку крепления трамблёра и поднесите мигающую лампу к шкиву. Медленно поворачивайте корпус распределителя, пока насечка на шкиве не займёт место напротив короткой риски, после чего затяните гайку.

Настройка народным способом «на слух» выполняется так:

Заведите двигатель и отпустите гайку, удерживающую распределитель зажигания.
Плавно и не спеша вращайте трамблёр в пределах 15°. Найдите положение, при котором мотор работает наиболее стабильно.
Зажмите гайку крепления.

При настройке поворачивайте трамблёр за корпус мембраны

Вполне закономерно, что после установки системы бесконтактного зажигания холостые обороты двигателя вырастут до 1100—1200 об/мин из-за повышенной мощности искры. Установите норму 850—900 об/мин, закручивая винт холостого хода на карбюраторе и ориентируясь по тахометру. На карбюраторах ВАЗ 2105—2107 типа «Озон» этот винт располагается в нижней секции агрегата с правой стороны и отличается большим размером. В карбюраторах ВАЗ 2108 типа Solex (такие тоже ставились на «семёрку») есть длинная рукоятка из пластика, выступающая справа (по ходу движения). Второй винт, регулирующий состав топливовоздушной смеси, крутить нельзя.

Стрелкой показан регулировочный винт холостого хода

Проверка и настройка угла опережения

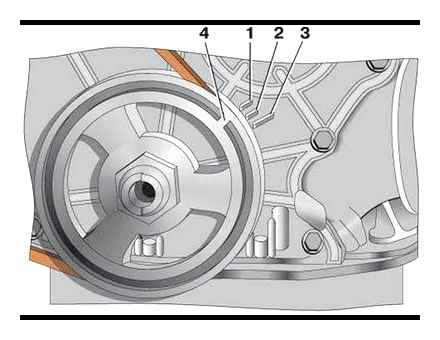

Чтобы проверить, правильно ли выставлено зажигание, достаточно совместить метки на шкиве коленчатого вала и крышке газораспределительного механизма. При этом бегунок должен быть направлен на 4-й цилиндр, а контакты разомкнуты. Если бегунок «смотрит» в сторону первого цилиндра и машина не заводится, то поверните его на 180°, как описано выше.

Для создания оптимальных условий сжигания топлива в камере вспышка должна происходить немного раньше, чем поршень дойдёт до ВМТ. Есть 3 способа этого достичь:

при установке зажигания насечку на шкиве совместите не с первой длинной риской, а со второй, обозначающей угол опережения 5°;
определите величину опережения «на слух», ослабив гайку крепления трамблёра и поворачивая его за корпус на холостых оборотах двигателя;
подключите к системе стробоскоп, запустите мотор и поворотом трамблёра откорректируйте положение насечки, наведя на неё мигающую лампу прибора.

Угол опережения регулируется поворотом корпуса распределителя

По окончании настройки несколько раз резко нажмите на педаль газа. Если прослушивается стук поршневых пальцев (звонкий звук хорошо слышен от двигателя), то угол опережения слишком велик. Ослабьте крепление распределителя и поверните его на 1—2° по часовой стрелке, после чего снова проверьте нажатием на акселератор.

Комплект для установки бесконтактного зажигания ВАЗ 2107

В статье вы узнаете про комплект бесконтактного зажигания ВАЗ 2107, что он из себя представляет, а также подробно рассмотрите схему подключения. Многие владельцы стареньких семерок задумываются о том, что использование контактной системы – это неразумно, накладно, дорого, так как цена бензина становится все выше, а расход его немаленький. Так что же вам даст установка электронного бесконтактного зажигания на автомобиль?

Преимущества бесконтактного зажигания

Можно выделить массу плюсов у такого рода систем, среди основных преимуществ – это завидная надежность. Малое количество элементов – это залог долгой и стабильной работы. Но самое главное – отсутствие больших токов и механических прерывателей.

В этом главное отличие электронного типа от классического контактного, которое устанавливалось на ВАЗ 2107 первых выпусков.

Конечно, до точности микропроцессорной системы далеко, но трамблер, не имеющий контактного прерывателя, способен улучшить работу мотора.

Итак, можно выделить следующие преимущества использования бесконтактной системы на ВАЗ 2107 и аналогичных моделях:

Снижение расхода топлива ввиду более правильной установки угла опережения зажигания, большей мощности искры.
Повышение стабильности работы двигателя внутреннего сгорания. Обороты коленчатого вала постоянны, перебоев не возникает.
Увеличение надежности, так как отсутствует (практически) механическое взаимодействие, а также нет искровых промежутков.
Снижение расходов на комплектующие. Датчик Холла, например, выходит из строя намного реже, нежели контактная группа прерывателя.

Схема подключения электронного зажигания

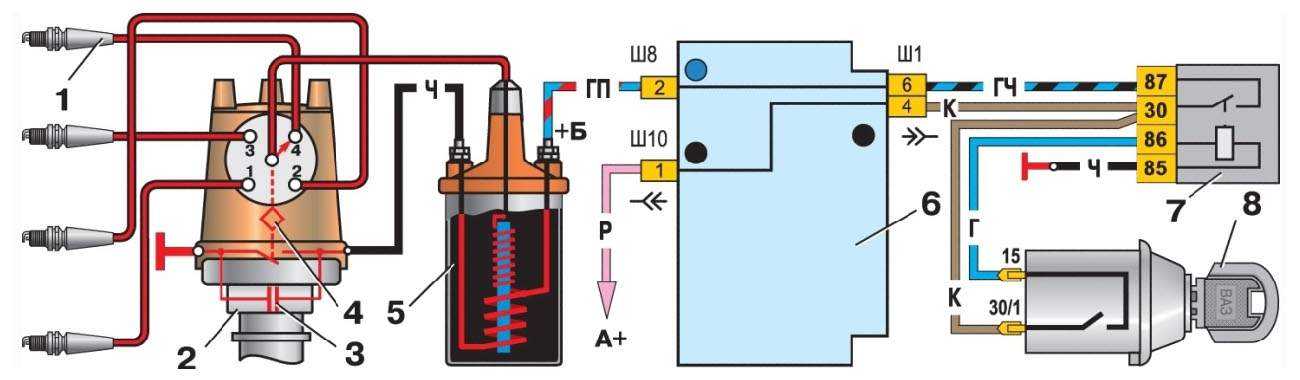

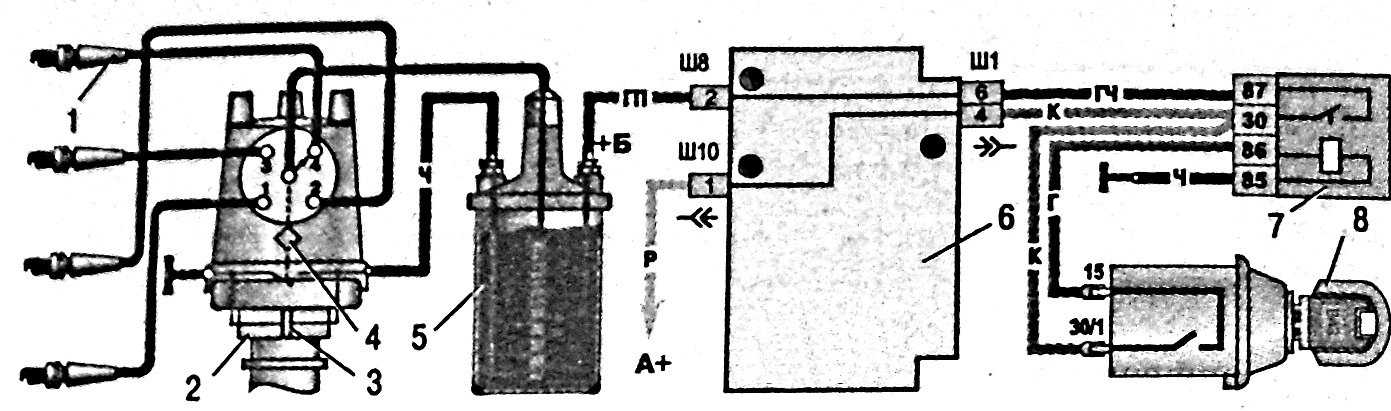

Стоит заметить, что схема подключения бесконтактного зажигания на ВАЗ 2107 точно такая же, как и для любого другого автомобиля классической серии. Она состоит из следующих компонентов:

Трамблер с датчиком, работающим на эффекте Холла.
Электронный блок – коммутатор, позволяющий усилить сигнал от датчика.
Катушка – высоковольтный трансформатор, который повышает напряжение до необходимого значения (порядка 30 кВ).
Также к системе ВАЗ 2107 производится подключение тахометра – к сигнальному проводу датчика Холла.
Провода низкого и высокого напряжения.
Свечи.

Вот это все элементы, из которых и состоит комплект бесконтактного зажигания ВАЗ 2107. Схема соединений приведена на рисунке, ничего сложного в ней нет. Стоит заметить, что в том случае, если вы приобретаете в магазине комплект, а не все его элементы отдельно, то на упаковке эта схема будет приведена. Как правило, производитель предоставляет такую информацию.

Установка бесконтактного трамблера на ВАЗ 2107

По сути, самая сложная работа – это замена трамблера, сверление отверстий на кузове для установки коммутатора и монтаж новой катушки

Да, обратите внимание на то, что при установке бесконтактного зажигания вместо классического обязательно нужно менять катушку

Дело в том, что они немного разные, так как вырабатывают различное напряжение на вторичной обмотке. Если контактная система работает при напряжении около 25 кВ, то электронная же при 30-35 кВ. Когда проведете установку всех компонентов, нужно взглянуть на схему.

По сути, в вашу задачу входит только подключить колодки к трамблеру ВАЗ 2107 и к коммутатору. И останется три провода – один «масса», а два других – к катушке

Обратите внимание на то, что на один из выводов катушки подается напряжение только при повороте ключа

Все это можно видеть на схеме, приведенной в статье. Некоторые автомобилисты используют несколько иную конструкцию – устанавливают по два элемента (две катушки, два коммутатора, два датчика Холла). При этом один такой комплект работает только на две свечи.

По сути, от этого повышается производительность и мощность, но конструкция усложняется.

Завершающий этап

А теперь осталось поговорить о самом важном – о качестве монтажа. Итак, вам потребуются следующие материалы:

Пластиковые хомуты-стяжки.
Термоусадочная изоляция.
Наконечники для проводов.

Вот и все, аккуратно зачищаете края проводов и надеваете на них небольшой отрезок термоусадочной изоляции (при необходимости), затем наконечник. При помощи плоскогубцев производите обжимку. Затем крепите к кузову семерки массовый провод, а остальные к катушке.

Все, монтаж практически завершен, теперь необходимо все провода, идущие от трамблера к коммутатору и катушке, зафиксировать. В этом вам помогут хомуты-стяжки. Аккуратно крепите провода к жгутам, которые уже имеются в подкапотном пространстве.

На этом все работы завершены, можно наслаждаться прекрасной ездой под управлением бесконтактной системы.

Выбор БСЗ

При покупке нового БСЗ следует обратить внимание на наличие составляющих всего комплекта. В заводском комплекте должно быть:

Трамблер (главный распределитель). Шифр для двигателей 1.5 и 1.6 — 38.37061. Для двигателей 1.3 номер будет 38.3706–01, потому что высота блока 1.3 мотора ниже, а вал трамблера короче.
Коммутатор с номером 36.3734 или 3620.3734.
Высоковольтная катушка (бобина). Маркировка 27.3705
Тонкие провода с разъемами.

По внешнему виду очень похож комплект БСЗ для машины ВАЗ 2121 «НИВА». Но лучше не ставить этот комплект на Ваз 2107 или на Ваз 2106, потому как характеристики «шестерки» и «семерки» сильно отличаются от «нивы». Марки трамблера для Нивы: 3810.3706 или 38.3706–10.

Лучшим производителем электронной системы зажигания для старых авто ВАЗ является компания «СОАТЭ». База производственной мощности находится в городе Старый Оскол. По отзывам автовладельцев классических моделей БСЗ СОАТЭ отличный вариант.

Как заменить трамблёр, он же распределитель зажигания на ВАЗ 2101-ВАЗ 2107?

Примечание!
Когда придёте в автомагазин за новым распределителем, говорите продавцу для какого автомобиля вам именно нужен распределитель, просто взять распределитель от ВАЗ 2101, так на ВАЗ 2103 он уже не подойдёт, потому что у тройки чуть по выше блок цилиндров и в связи с этим коротенький вал который идёт на копейке, просто не дотянется до грибка и в связи с этим автомобиль у вас работать не будет!

Снятие:
1) В начале выкрутите свечу которая идёт на первый цилиндр и закрыв после этого пальцем отверстие в головке, крутаните коленвал за его шкив при помощи специального ключа, более подробно о том как эту операцию провести, читайте в статье: «», пункты 1-2 прочтите.

2) Идём дальше, теперь от штуцера (Указан синей стрелкой) вакуумного регулятора отсоедините шланг который к нему подсоединяется, он ещё красной стрелкой указан на фото 1, а после этого полностью отверните гайку которая крепит сам трамблёр (см. фото 2) и поднимите на верх его после этого, но учтите под гайкой находиться шайба и пластина, поэтому не потеряйте их.

Примечание!
Когда вы поднимите распределитель зажигания на верх, переверните его и отверните гайку которая крепит низковольтный провод, после отворачивания снимите гайку (Придерживайте её когда будете отворачивать, чтобы не упала), а так же провод и шайбу, ещё отсоедините все пять высоковольтных провода которые к крышке трамблёра подсоединяются (Эти провода на маленьком фото ниже видно)!

Установка:
1) Снимается как вы уже поняли распределитель зажигания легко, но вот с установкой есть некоторые моменты, вообще она производиться в обратном порядке снятию, просто перед установкой обязательно проверьте зазор между контактами (Проверять зазор вам нужно в том месте, которое показано на фото ниже, там будут два контакта очень близко стоять вы их сразу же увидите), данный зазор должен быть 0.35–0.45 мм, проверять его нужно при помощи специального щупа и регулировать тоже при помощи него, только во время регулировки в сторону щуп не уводите, а строго в прямом направление, вперёд и назад его двигайте.

Примечание!
Более подробно о том как отрегулировать этот зазор, смотрите в ролике который расположен ниже, в нём подробно показано выставление этого зазора начиная с 6:10 минуты и заканчивая на 11 минуте и да кстати, если у вас установлена бес контактная система зажигания то этот зазор вам выставлять не нужно так как у вас этих двух контактов просто нет, в вашем случае нужно всего лишь выставить трамблёр по метке и всё на этом!

2) После проверки и выставления зазора на новом трамблёре, переходите к установки крышки на новый распределитель зажигания, так же к крышке подсоедините все высоковольтные провода (Только с подсоединением проводов не ошибитесь, на крышке есть метки на которых написано на какой цилиндр какой провод идёт, учтите это), затем к новому распределителю подсоедините низковольтный провод (см. фото 1) и закрутите до упора гайку его крепления, далее переходите уже непосредственно к установке, в начале установке ротор (Это верхняя часть трамблёра, её ещё бегунок называют) поверните чтобы его наружный контакт (Указан красной стрелкой на фото 2) смотрел на первый цилиндр, вернее не смотрел а просто чтобы данный контакт был направлен на цифру 1 которая присутствует на крышке трамблёра (Данная цифра на крышке обозначает номер цилиндра), следом устанавливайте распределитель зажигания в отверстие из которого вы его вынули (см. фото 3), но устанавливайте его придерживая при этом вал от проворачивания и когда его установите на своё место, проверьте чтобы пружинные защёлки были направлены параллельно двигателю (На фото 4 показано как должен правильно стоять трамблёр), когда это сделаете, закрутите гайку которая крепит распределитель но только не до конца, подсоедините после чего в вакуумному регулятора шланг который вы отсоединяли ранее и переходите к установке зажигания на автомобиле. (О том как устанавливать момент зажигания, мы уже говорили ранее, дав ссылку для этого на другую статью, поэтому поищите эту ссылку вверху и перейдите по ней, там всё подробно описано)

Как установить электронное (бесконтактное) зажигание

Последовательность установки узлов электронного зажигания не имеет особого значения. Можно посоветовать начать с замены трамблера:

отсоединить высоковольтные провода;
снять крышку трамблера;
вращая коленвал, выставить бегунок перпендикулярно оси двигателя, чтобы было легко повторить при установке нового трамблера и сделать отметку положения средней метки шкалы трамблера (эти действия облегчат последующую регулировку электронного зажигания);
открутить гайку крепления трамблера и демонтировать его;
установить бесконтактный датчик-распределитель вместо старого трамблера, выставив бегунка и корпуса в положения, соответствующие нанесенным ранее меткам;
надеть крышку трамблера;
установить высоковольтные провода.

Рекомендуем: Самостоятельно меняем ремень ГРМ на Hyundai Accent

Затем следует заменить катушку. Операция простая, но нужно учесть положение контактов «Б» и «К». Если на новой катушке оно отличается, необходимо провернуть ее относительно крепежа, чтобы контакты расположились аналогично старой.

Последним устанавливается коммутатор. Лучше сего расположить его между фарой и бачком омывателя. Закрепить коммутатор можно при помощи саморезов, под один из которых вывести «нулевой» провод. Радиатор устройства должен быть прислонен к кузову.

После установки комплекта необходимо внимательно проверить качество электрических соединений, соответствие подключений принципиальной схеме.

После завершения монтажа узлов зажигания можно подключить к аккумулятору провод «массы» и запускать двигатель.

Почему не используется стробоскоп

Большинство людей, которые изучают вопрос установки электронного зажигания на «классику», задумываются о том, почему при выполнении алгоритма действий не используется стробоскоп. На самом деле ответ в данном случае очень простой. Дело в том, что практический опыт специалистов сервисных центров осуществляющих подобную работу, не подразумевает использования стробоскопа в связи с регулярным растягиванием цепи на двигателе. Даже в том случае если идет речь, про новую цель, после выполнения подтяжки при помощи натяжителя, она растягивается таким образом, что точки на двигателе не могут совпадать. Как следствие, становится невозможным максимально точно произвести выставление, используя такое устройство как стробоскоп.

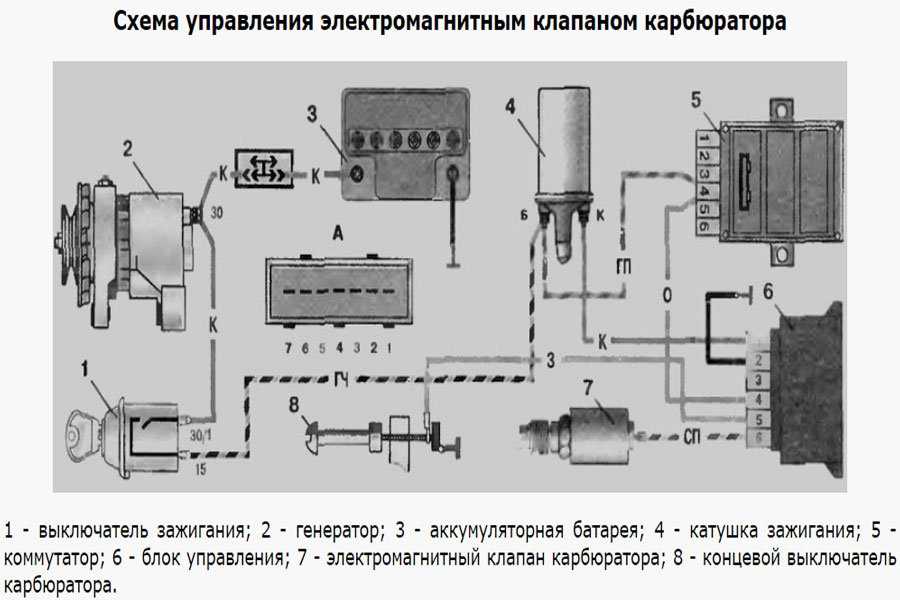

Отметим, что процесс замены контактного зажигания на бесконтактное в ВАЗ-2107имеющем инжекторный двигатель является невозможным. В том случае если в транспортное средство был установлен жгут проводки от более новой модели автомобиля и транспортное средство отказывается запускаться, то это говорит о том, что при выполнении работ были перепутаны разъемы для ЭПХХ и коммутатора. Дело в том, что по своей конструкции они являются полностью идентичными. Как следствие, для того чтобы установить проблему, необходимо поменять их местами.

Бесконтактные системы и датчик Холла в трамблере

Тот трамблер, что описан выше, является классическим вариантом и долгие годы использовался на всех авто, и семейства ВАЗ в том числе, таких как 2109, 2106, 2107, 2108. Однако по мере развития электроники стали появляться коммутаторы напряжения, в которых сигнал прерывателя применялся не для коммутации катушки зажигания, а для управления электроникой. В дальнейшем трамблер лишился механического прерывателя, ему на смену пришел датчик Холла.

Используемый датчик Холла имеет достаточно простую конструкцию. Да, надо напомнить, что датчик Холла – это элемент, который реагирует на магнитное поле. Поэтому конструкция датчика с использованием элементов Холла основывается на этом принципе. Для этого на пластине располагается непосредственно датчик Холла, на другой стороне – постоянный магнит, а между ними – вращающийся металлический экран, в котором сделаны специальные щели.

В свое время подобная система была реализована во многих машинах, ВАЗ 2109, 2106, 2107, 2108 не составили исключения.

Из истории автомобилей ваз

Сегодня выход конденсатора из строя крайне редкое явление и многие даже не знают о его существовании. Когда же схема питания автомобилей была с обратной полярностью, т. е. «плюс» шёл на массу, то без запасного конденсатора в дорогу не отправлялся ни один водитель. С 1961 года, по приказу Автопрома, на массу стали крепить «минус» и про конденсатор водители попросту забыли.

Вернёмся к трамблёру старого образца…

В распределителе имеется также центробежный и вакуумный регуляторы опережение зажигания. Центробежный регулятор расположен под бегунком. Это два грузика с пружинками, которые в зависимости от оборотов двигателя, за счёт центробежной силы «разбегаются» внутри бегунка и частично доварачивают его, заставляя чуть раньше размыкаться контакты.

Вакуумный регулятор выполнен в виде вакуумной камеры сбоку трамблёра, соединённый с центральной пластиной (двигается на подшипнике), на которой расположены контакты. Вакуум, в зависимости от нагрузки двигателя, втягивает мембрану, которая с помощью тяги связана с пластиной, поворачивает её и контакты также начинают размыкаться раньше.

Слабым местом контактного трамблёра являются износ контактов и облом текстолитового наконечника контактов, благодаря которому вал трамблёра размыкает контакты. Также часто наблюдается прогар бегунка, когда ток уходит на массу. Реже выходит из строя подшипник пластины контактов, тогда проявляется неустойчивая работа двигателя.

До 1987 года пластины устанавливались на подшипник малого диаметра, а с 1987 года стали устанавливать подшипник большего диаметра.
Рассмотрим на видео бесконтактный трамблер нового образца:

Отличие распределителя нового образца, бесконтактного трамблёра от контактного, заключаются в следующем. При контактной системе зажигания высокое напряжение составляет порядка 13-18 тыс. вольт, а бесконтактная система зажигания выдаёт 35-40 тыс. вольт. Более высокое напряжение обеспечивает стабильный запуск двигателя при любой температуре, ему не так критичны «грязные» свечи и бесконтактная система зажигания более экономна.

Отсутствуют пропуски зажигания из-за состояния контактов прерывателя, так как их в этом трамблёре просто нет. Помимо этого, с бесконтактной системой зажигания возрастает мощность мотора, уменьшаются вредные выбросы в атмосферу, благодаря более высокому напряжению происходит более полное сгорания топлива. Внешне распределители похожи и снаружи отличием от контактного трамблёра является лишь штекерный вход на корпусе распределителя.

Бесконтактный распределитель специально выполнен аналогично контактному, чтобы его было легко и просто заменить на автомобиле. В бесконтактном трамблёре за подачу и прерывание высокого напряжения или искры на свечах, отвечает датчик Холла, по аналогии с переднеприводными автомобилями ваз. Для установки бесконтактного зажигания на автомобиль помимо трамблёра в наборе идёт ещё катушка зажигания, коммутатор, свечи зажигания, и клеммники с соединительными проводами.

В некоторых наборах идёт также и блок ЭПХХ (экономайзер принудительного холостого хода). Датчик Холла имеет постоянный магнит, микросхему и стальной экран с прорезями. Датчик неподвижно закреплён в трамблёре, а стальной экран с прорезями смонтирован на валу трамблёра. Когда через датчик Холла проходит прорезь стального экрана, то создаётся магнитное поле и создаётся напряжение полупроводниковой пластине.

Последовательность прорезей на стальном экране и создаёт импульсы низкого напряжения. Коммутатор в бесконтактном зажигании необходим для преобразования управляющего сигнала от датчика Холла, в импульсы высокого напряжения на катушке зажигания.

На трамблере с контактами зазор свечей между электродами составляет 0,5-0,6 мм, а с электронным зажиганием 0,7-0,8 мм…

Автолюбитель, знакомый с автоэлектрикой, без труда установит самостоятельно набор для бесконтактной системы зажигания. Те же, кто чувствует, что не справится лучше обратиться к автоэлектрикам, которые устанавливают в минимально короткие сроки.

Вкратце ознакомились с трамблерами старого (контактного) и нового (бесконтактного) образца.
