Устройство двигателя

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Источник

Картер двигателя назначение и особенности конструкции

Антигравийная защита автомобиля

По сути, картер — это корпус двигателя, на котором держатся и в котором работают все детали двигателя. Помимо этого картер так же помогает в работе системе смазки и охлаждения двигателя.

Конструкция картера

Снизу картер двигателя защищен специальным поддоном, изготовленным либо также из алюминиевого сплава, либо же из стали методом штамповки.

Основным назначением поддона картера является надежная защита КШМ от загрязнений и протечки масла. Дополнительно он выполняет функцию масляного резервуара, поэтому нижний отсек имеет специальное отверстие с небольшой пробкой для слива и замены моторного масла.

Чтобы увеличить жесткость всей конструкции, внутренние стенки картера имеют поперечные перегородки с углублениями, к которым крепятся подшипники коренных шеек всех валов — коленчатого и распределительного. Коренные подшипники оснащены съемными крышками, соединенными с картером болтами или шпильками.

Чтобы предотвратить утечку масла, на выступающих частях коленвала (задней и передней) предусмотрены специальные канавки и сальники, изготовленные из маслостойкой резины, войлока, кожи или пробки.

Для своевременного отвода масла, стремящегося вытечь наружу, в крышках подшипников и на стенках картера установлены отражатели масла и дренажные канавки.

Для установки дополнительных механизмов двигателя, например, бензинового и водяного насосов, стартера, генератора, в картере предусмотрено наличие специальных приливов.

В поддоне картера, служащего сборником и временным хранилищем масла, которое в данный момент времени не участвует в рабочем процессе двигателя, помимо масла скапливаются и различные частички металла — стружка, которая образуется в процессе работы двигателя от трения деталей друг о друга.

В некоторых двигателях для удержания этой стружки на дне или на стенках поддона устанавливаются магниты, притягивающие к себе металлические примеси.

Для защиты двигателя от стальной, алюминиевой стружки и прочих примесей масляный насос (его заборник), забирающий масло из поддона картера устанавливается не на самое его дно, а чуть выше, чтобы осевшая грязь не попадала в систему смазки.

Некоторые современные двигатели оснащены системой вентиляции картера. Эта система нужна для отвода газов из картера. Газы в картере — это смесь выхлопных газов (большая часть которых уходит через выхлопную систему), просачивающихся в картер из камер сгорания, пары бензина, масла. Накапливаясь, они оказывают негативное влияние на свойства и качество масла и состояние резиновых и металлических деталей двигателя.

Чтобы снизить негативное влияние картерных газов, их принудительно выкачивают из картера. За это как раз и отвечает система вентиляции картера.

Особенности картера двухтактного двигателя

Передняя часть картера двухтактного двигателя оснащается кривошипной камерой, которая принимает участие в газораспределительном процессе.

Для надежной герметизации камеры в левой части картера предусмотрен резиновый уплотнительный сальник, который предотвращает попадание масла в камеру.

В правой части картера расположен уплотнительный сальник, основным назначением которого является предотвращение попадания в камеру внешнего воздуха.

Что такое сухой картер

Отчасти это верно, но не совсем. В двигателе с сухим картером масло так же стекает в поддон, но вот задержаться ему там не дают насосы, которые сразу же откачивают это масло в специальный резервуар, который вынесен за переделы двигателя и может находиться, в общем-то, где угодно, но, как правило, неподалеку от двигателя или даже непосредственно на нем, но снаружи.

Такая система смазки двигателя применяется на спортивных, гоночных автомобилях, а так же на серьезных внедорожниках.

Необходимость в сухом картере возникает из-за того, что такие автомобили испытывают повышенные динамические и инерционные нагрузки, из-за которых масло в обычном картере очень сильно плескалось бы и пенилось.

В крутых затяжных поворотах или при преодолении крутых подъемов и спусков возможно оголение маслозаборника и как следствие — нарушение процесса смазки, которое ведет к работе двигателя с повышенной нагрузкой и может привести к поломке.

Система смазки «сухой картер» позволяет решить эту проблему. Масло подается из специального резервуара под давлением, и смазка двигателя обеспечивается в любых условиях его эксплуатации.

Вот такое непростое это устройство — картер двигателя, а на первый взгляд, всего лишь железяка :).

Растачивание отверстий [ править | править код ]

Растачивание на токарных станках, как правило, производится в следующих случаях:

  • если сверление, зенкерование или рассверливание не обеспечивают необходимой точности размеров отверстия;
  • если есть необходимость обеспечения прямолинейности оси отверстия и точности её положения;
  • если нет сверла или зенкера необходимого размера;
  • если необходимо обработать отверстие, диаметр которого превышает наибольшие стандартные диаметры свёрл и зенкеров;
  • при небольшой длине отверстия.

Устройство расточного резца

Расточный резец — это технологическое приспособление, состоящее из трёх основных частей:

  • сменная неперетачиваемая пластина;
  • тело расточной оправки;
  • хвостовик.

Защита картера

Каким бы высоким ни был дорожный просвет автомобиля, встретившееся на пути препятствие может стать непреодолимым. Чтобы не допустить повреждения, а вместе с ним эвакуации и последующего серьезного ремонта, картер нуждается в защите.

Большинство легковых автомобилей и кроссоверов, в отличие от внедорожников, оснащено защитой только от брызг воды и грязи из-под колес. При наезде на крупный камень эти пластмассовые щитки не смогут защитить картер от повреждения. Потому такие автомобили оснащаются дополнительной жесткой защитой из металла.

Пробить и ее, конечно же, тоже можно. Но, будучи зафиксированной на силовом подрамнике и укрепленной ребрами жесткости, конструкция срабатывает наподобие лыжи, приподнимая всю переднюю часть автомобиля. При этом вероятность повреждения двигателя значительно снижается.

Щиток, защищающий картер, производится штамповкой листа стали, имеющеготолщину 2-4 мм либо толстого алюминия вдвое толще. Вес алюминиевой защиты намного ниже, но стоимость ее на порядок дороже.

Предпочитающие переплатить за высокие технологии могут воспользоваться защитой картера двигателя из кевлара. Лист легко демонтируется при ремонте либо осмотре двигателя, а благодаря имеющимся отверстиям и прорезям обеспечивается хороший теплообмен и охлаждение.

Что такое картер двигателя

Устройство изобретено еще в 1889 году английским инженером Джоном Картером. Изобретатель разработал корпус для популярного в то время велосипеда марки Sunbeam, считающийся первым в мире картером. Предназначено оно было для содержания масла, смазывающего цепь, укрытия ее от внешних воздействий.

Некоторое время спустя картер стал широко применяться и в автотехнике, начинавшей бурное развитие. Сейчас он присутствует почти во всех узлах, использующих масло и, естественно, в двигателе.

Картер – один из важнейших компонентов ДВС. Это своеобразный резервуар, в котором размещается моторное масло. В низу его размещены балансировочный и коленвал, нижнее отделение маслонасоса, а сверху – цилиндры, закрепленные болтами. Блоки отделены посредством уплотняющей прокладки.

По вертикальным сторонам картера проходят специальные каналы, используемые для свободного перетекания масла в поддон, где оно остывает, а после втягивается насосом. Чтобы мельчайшие частички металла, образовавшиеся при износе кривошипно-шатунного механизма, не поступали в смазку, на стене резервуара размещены магниты.

В отдельных моделях двигателей дополнительная защита обеспечивается мелкой сеткой из тончайшей проволоки, которая задерживает частички более крупных фракций и не допускает их оседания на дне.

В корпус проникают выхлопные газы, а также концентрируются пары масла, ухудшающие качество смазки. Для вентиляции картера двигателя установлена небольшая трубка, подключенная к воздушному фильтру либо к головке блока цилиндров.

Расположение и назначение картера

Вопрос о том, где расположен картер, не совсем правильный. Он размещается в том же месте, где и «движок», потому как относится к его компонентам. Картер по сути является объемом пространства между коленвалом и поддоном. Так как в нем размещен резервуар для стекающего масла, оба элемента нередко считают единым понятием. Но фактически поддон используется не только для накопления смазки, а считается только частью конструкции.

Функции картера следующие:

Материалы для изготовления картера

На некоторых моделях европейских авто имеется картер из высокопрочного термостойкого пластика. Но из-за высокой стоимости его использование сильно ограничено. Для повышения прочности и стабильности корпус иногда дополняется ребрами жесткости.

Поддон картера двигателя также отливается из алюминия либо изготавливается из листовой стали способом штамповки. Такая емкость обеспечивает лучшее охлаждение двигателя. Существенные недостатки – слишком высокая цена, меньшая прочность и слабая ремонтопригодность.

Начертить виды уплотнений цилиндровых втулок

На данном рисунке изображен блок цилиндров и картер (то, что изображен справа – картер).

Список литературы

  1. БойцовА. Е.Судовая светотехника. Судпромгиз, 1956.
  2. Галич И. И. Судовая связь и приборы судовождения. Судпромгиз, 1952.
  3. Ицкович Ю. Л. Управление судовыми электроприводами «Морской транспорт», 1957.
  4. Магаршак Б.Г.Электрические измерения. Судпромгиз, 1956.
  5. Матвеев Е.Н. Судовая электротехника. «Морской транспорт», 1952.
  6. МорозовД.П.Основы электропривода. Госэнергоиздат, 1950.
  7. Морской Регистр СССР. Правила по электрооборудованию морских судов. «Морской транспорт», 1953.
  8. НечаевВ.В.Судовое электрооборудование.«Речной транспорт», 1954.
  9. Полонский В.И. Судовые электроприводы. «Морской транспорт», 1952.
  10. Рейнгольдт Ю. А. Электрическое оборудование водных путей и портов. «Речной транспорт», 1956.
  11. Тихонов В.В.Корабельные электроприводы. Военмориздат, 1952.
  12. ФрейдзонИ.Р.Электропривод судовых механизмов. Машгиз, 1954.

Узлы, связанные с поддоном

В полости поддона обычно смонтирован шестерёнчатый маслонасос с его приводом, масляный щуп; поддон имеет также сливное отверстие с завертной (часто магнитной) пробкой. Всё это относится к «мокрому» поддону, так как системы с сухим картером имеют обычно масляный насос снаружи, а масляный щуп и сливная пробка установлены в масляном баке. Современные двигатели могут иметь также встроенный индикатор уровня масла (блокирующий пуск при его нехватке), есть варианты с подогревными змеевиками (военные машины); в случае использования внешнего масляного радиатора поддон имеет присоединительную резьбу для сливного шланга.

Сливное отверстие, закрываемое пробкой, позволяет быстро слить масло из самой нижней точки двигателя, а тем самым, удалить и часть накопившихся отложений. Наличие металлических включений в сливаемом из поддона масле указывает на происходящий в двигателе аварийный износ или разрушение деталей.

Причины появления трещины в блоке цилиндров

Разрушить прочный металл блока непросто, но его структура имеет ограниченный порог по сопротивляемости. Со временем ситуация усугубляется процессами старения:

  • в условиях знакопеременных ударных нагрузок возникающими с высокой частотой взрывами рабочей смеси в цилиндрах;
  • постоянными перепадами температуры, от отрицательной зимой и до превышающей сотню градусов после прогрева двигателя;
  • температурными деформациями массивных деталей, скрепленных затянутыми на большой момент болтами;
  • ошибками при неоднократных ремонтах и мехобработке;
  • грубыми механическими ударами, например, классический случай обрыва и разрушения поршня, когда шатун выходит наружу через стенку блока цилиндров (так называемая «рука друга»).

Трещины могут присутствовать и из-за заводского брака в отливке блока, но на протяжении некоторого времени себя не проявлять, не будучи сквозными.

Поиск места неисправности

Первичная  диагностика проводится без разборки двигателя. Если принято решение на капитальный ремонт, то в этом особой необходимости нет, поскольку неисправность достаточно легко обнаружится по визуально различимым признакам.

Магнитнопорошковая проверка

Ферромагнитный порошок, нанесённый на поверхность детали в подозрительном месте, покажет неоднородность металла при помещении в магнитное поле.

Поле создаётся постоянными магнитами при поднесении их в контролируемую зону. Частички порошка или мелкой стружки начинают концентрироваться вблизи трещины, визуализируя дефект.

Проверка водой

Если залить в систему охлаждения воду и подать некоторое избыточное давление, то она начнёт просачиваться через трещины. На сухой поверхности это хорошо видно. Вместо воды можно использовать отработанный антифриз, обладающий более высокой текучестью.

Диагностика давлением

Наиболее часто применяемый способ заключается в опрессовке деталей. Это означает нагнетание воздуха высоким давлением в систему, где перекрыты все естественные каналы. Газ можно подкрасить для лучшей визуализации при помощи автосервисного дымогенератора.

Для чего предназначен картер двигателя

Картер автомобильного двигателя выполняет несколько важных функций:

  • Хранение основного объема моторного масла, которое заливается в двигатель. Для этого предназначена нижняя часть детали — поддон, которая образует объемную полость. Масляный поддон оснащается пробкой, которая используется для слива отработанного масла.
  • Размещение и фиксация механизмов двигателя. В полости картера располагается коленчатый вал, закрепляется нижняя часть масляного насоса. К верхней части картера прикрепляется блок цилиндров.
  • Защита кривошипно-шатунного механизма и масляного насоса от механических повреждений и попадания загрязнителей.

Разновидности картера

На сегодняшний день существует две разновидности картеров:

  • Классический «мокрый» картер. В нем масло находится в поддоне. После смазывания они стекают по дренажу вниз, а оттуда всасывается масляным насосом.
  • «Сухой» картер. Эта модификация используется в основном в спорткарах и полноценных внедорожниках. В таких системах смазки существует дополнительный резервуар с маслом, который пополняется при помощи насосов. Чтобы смазка не перегревалась, система оснащается масляным радиатором.

В большинстве автомобилей используется обычный картер. Однако для двухтактных и четырехтактных ДВС разработаны свои картеры.

Принцип работы четырёхтактного двигателя внутреннего сгорания

В подавляющем большинстве легковых автомобилей устанавливают четырехтактные двигатели внутреннего сгорания, поэтому мы и берём его за основу. Чтобы лучше понять принцип устройства бензинового ДВС, предлагаем вам взглянуть на рисунок:

Устройство двигателя внутреннего сгорания

Топливно-воздушная смесь, попадая через впускной клапан в камеру сгорания (такт первый – впуск), сжимается (такт второй – сжатие) и воспламеняется от искры свечи зажигания. При сжигании топлива, под воздействием высокой температуры в цилиндре двигателя образуется избыточное давление, заставляющее поршень двигаться вниз к так называемой нижней мертвой точке (НМТ), совершая при этом такт третий – рабочий ход. Перемещаясь во время рабочего хода вниз, с помощью шатуна, поршень приводит во вращение коленчатый вал. Затем, перемещаясь от НМТ к верхней мертвой точке (ВМТ) поршень выталкивает отработанные газы через выпускной клапан в выхлопную систему автомобиля – это четвертый такт (выпуск) работы двигателя внутреннего сгорания.

Давайте ещё раз повторим определения, а затем .

Такт – это процесс, происходящий в цилиндре двигателя за один ход поршня. Совокупность тактов, повторяющихся в строгой последовательности и с определенной периодичностью, обычно называют рабочим циклом, в данном случае, двигателя внутреннего сгорания.

  1. Такт первый — ВПУСК. Поршень перемещается от ВМТ к НМТ, при этом возникает разряжение и полость цилиндра ДВС заполняется горючей смесью через открытый впускной клапан. Смесь, попадая в камеру сгорания, смешивается с остатками отработавших газов. В конце впуска давление в цилиндре составляет 0,07–0,095 МПа, а температура 80-120 ºС.
  2. Такт второй – СЖАТИЕ. Поршень движется к ВМТ, оба клапана закрыты, рабочая смесь в цилиндре сжимается, а сжатие сопровождается повышением давления (1,2–1,7 МПа) и температуры (300-400 ºС).
  3. Такт третий – РАСШИРЕНИЕ. При воспламенении рабочей смеси в цилиндре ДВС выделяется значительное количество теплоты, резко увеличивается температура (до 2500 градусов по Цельсию). Под давлением поршень перемещается к НМТ. Давление равно 4–6 МПа.
  4. Такт четвертый – ВЫПУСК. Поршень стремится к ВМТ через открытый выпускной клапан, отработавшие газы выталкиваются в выпускной трубопровод, а затем в окружающую среду. Давление в конце цикла: 0,1–0,12 МПа, температура 600-900 ºС.

И так, вы смогли убедиться, что двигатель внутреннего сгорания устроен не очень сложно. Как говорится, все гениальное – просто. А для большей наглядности рекомендуем посмотреть видео, на котором также очень хорошо показан принцип работы ДВС.

Конструкция картера

Надо, конечно сказать, что картер бывает не только у двигателя, его имеют и редуктор, и коробка передач, и раздаточная коробка и прочие механизмы. Зачастую картер отливается из сверхпрочного и надежного алюминиевого сплава.

Снизу картер двигателя защищен специальным поддоном, изготовленным либо также из алюминиевого сплава, либо же из стали методом штамповки.

Основным назначением поддона картера является надежная защита КШМ от загрязнений и протечки масла. Дополнительно он выполняет функцию масляного резервуара, поэтому нижний отсек имеет специальное отверстие с небольшой пробкой для слива и замены моторного масла.

Чтобы увеличить жесткость всей конструкции, внутренние стенки картера имеют поперечные перегородки с углублениями, к которым крепятся подшипники коренных шеек всех валов – коленчатого и распределительного. Коренные подшипники оснащены съемными крышками, соединенными с картером болтами или шпильками.

Чтобы предотвратить утечку масла, на выступающих частях коленвала (задней и передней) предусмотрены специальные канавки и сальники, изготовленные из маслостойкой резины, войлока, кожи или пробки.

Для своевременного отвода масла, стремящегося вытечь наружу, в крышках подшипников и на стенках картера установлены отражатели масла и дренажные канавки.

Для установки дополнительных механизмов двигателя, например, бензинового и водяного насосов, стартера, генератора, в картере предусмотрено наличие специальных приливов.

В поддоне картера, служащего сборником и временным хранилищем масла, которое в данный момент времени не участвует в рабочем процессе двигателя, помимо масла скапливаются и различные частички металла – стружка, которая образуется в процессе работы двигателя от трения деталей друг о друга.

В некоторых двигателях для удержания этой стружки на дне или на стенках поддона устанавливаются магниты, притягивающие к себе металлические примеси.

Для защиты двигателя от стальной, алюминиевой стружки и прочих примесей масляный насос (его заборник), забирающий масло из поддона картера устанавливается не на самое его дно, а чуть выше, чтобы осевшая грязь не попадала в систему смазки.

Некоторые современные двигатели оснащены системой вентиляции картера. Эта система нужна для отвода газов из картера. Газы в картере – это смесь выхлопных газов (большая часть которых уходит через выхлопную систему), просачивающихся в картер из камер сгорания, пары бензина, масла. Накапливаясь, они оказывают негативное влияние на свойства и качество масла и состояние резиновых и металлических деталей двигателя.

Чтобы снизить негативное влияние картерных газов, их принудительно выкачивают из картера. За это как раз и отвечает система вентиляции картера.

Что это

Часто можно встретить ситуации, когда картером называют поддоны двигателя, где скапливается всё смазочное масло для мотора, коробки передач и пр. Но картер в действительности не является синонимом поддона.

Правильно называть картером нижнюю часть блока цилиндров, если говорить применительно к классическим силовым установкам, а не касаться радиальных, лежачих, оппозитных и прочих не совсем стандартных двигателей

В картере предусмотрена специальная полость, которая предназначена для размещения внутри неё важного и необходимого кривошипно-шатунного механизма, то есть КШМ

А вот поддон выступает в качестве ёмкости для моторного масла. Он имеет непосредственное отношение к картеру, поскольку поддон крепится к нему в нижней части.

У картера предусмотрено условное разделение на верхнюю и нижнюю часть. Как раз в нижнем отсеке картера располагается закреплённый поддон, где скапливается моторная смазка в периоды, пока двигатель не запущен.

Справедливо называть картер основным элементом корпуса силового агрегата. Внутреннее пространство изолировано, что позволяет создавать наиболее объёмную полость в моторе. Внутри картера находится коленвал, а верхняя часть служит для размещения блока цилиндров.

То есть фактически поддон-картер можно считать корпусом ДВС, в состав которого входит масляный поддон.

Расположение и назначение

Разобравшись в том, что такое картер для автомобиля, можно немного уделить внимание вопросам его размещения и функционального назначения. Начнём с того, где именно находятся картеры силовых установок. Они располагаются там же, где и сам двигатель, поскольку являются его составной и неотъемлемой частью

Они располагаются там же, где и сам двигатель, поскольку являются его составной и неотъемлемой частью

Начнём с того, где именно находятся картеры силовых установок. Они располагаются там же, где и сам двигатель, поскольку являются его составной и неотъемлемой частью.

Картер выступает в качестве пространства между поддоном и коленвалом двигателя. Именно внутри этого пространства располагается кривошипно-шатунный механизм и осуществляет своё движение. По факту такой элемент как поддон-картер двигателя находится в моторе. То есть вопрос о том, где он находится, не совсем корректный.

Поскольку в картере имеется расположенная для сбора масла ёмкость (поддон), очень часто оба элемента описывают одним понятием. Но в действительности поддон выступает составной частью рассматриваемой конструкции.

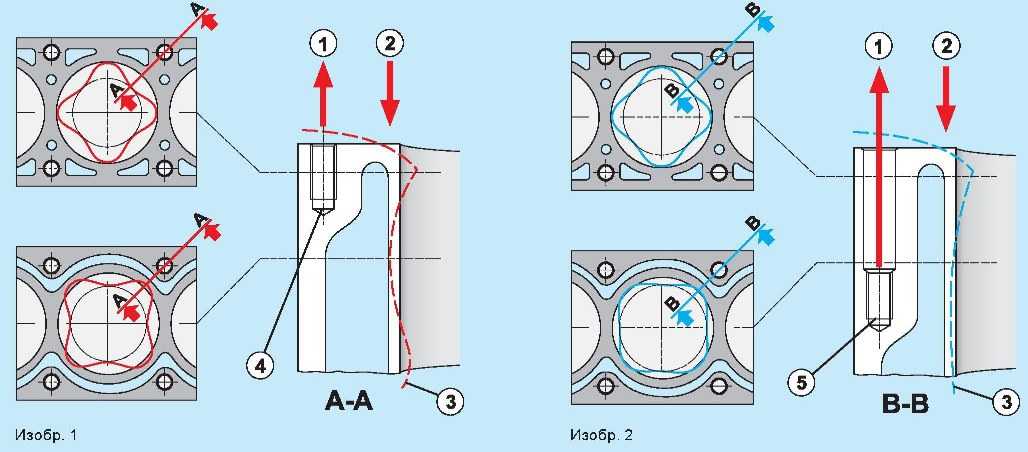

Болтовое соединение головки блока цилиндров

1. Усилие болта болтов крепления головки блока цилиндров /2. Уплотняющее усилие между головкой блока цилиндров и её уплотнением / 3. Деформация цилиндра (представлено очень утрированно) / 4. Находящаяся вверху резьба болта /5. Глубоко лежащая резьба болта

Для того, чтобы деформацию цилиндра при монтаже головки блока цилиндров поддерживать по возможности малой, бобышки под болты — утолщения для резьбовых отверстий болтов крепления головки блока цилиндров — связаны с наружной стенкой цилиндра. Прямой контакт со стенкой цилиндра вызвал бы несравненно большие деформации при затяжке болтов. Дальнейшие улучшения даёт также глубоко лежащая резьба. На изображениях 1 и 2 показаны различия деформаций цилиндров, получающиеся при находящейся вверху и глубоко лежащей резьбе болта.

Дальнейшие возможности — в применении заливаемых стальных гаек вместо обычных резьбовых отверстий, с целью избежать проблем перекоса и прочности (особенно у дизельных двигателей прямого впрыска). У некоторых конструкций применяются длинные стяжные болты,практически провёрнутые через плиту блока цилиндров (изобр. 3) или прямо соединённые с опорой подшипников (изобр. 4).

1. Подкладная шайба

2. Болт крепления головки блока цилиндров

3. Стальная резьбовая вставка

4. Стяжной болт

5. Крышка коренных подшипников

Изображение 3

Изображение 4

1. Подкладная шайба

2. Стяжной болт

3. Опора подшипников

4. Крышка коренных подшипников

Причины попадания воды в масло двигателя

Несмотря на то, что детали внутри ДВС максимально защищены от воздействия внешних факторов, их не всегда можно уберечь от воздействия воды, которая проникает в поддон двигателя автомобиля и в систему смазки. Для начала рассмотрим несколько очевидных причин появления воды в моторном масле.

  • Передвижение на автотранспортном средстве в зимний период приводит к налипанию ледяной и снежной массы на его днище. Под воздействием таких природных факторов стенки картера со временем могут  прогнить и через образовавшиеся трещины или дыры течет смазка, а влага попадет в картер ДВС.
  • Повреждение поддона двигателя при езде напоминает первый случай, когда вода попадает через пробоины.

    При неумелом пересечении глубоких водных препятствий или при езде по лужам на высокой скорости вода может проникнуть в двигатель посредством патрубков воздуховода.

  • Проникновение воды в двигатель возможно в результате затопления моторного отсека. Вода, попадая  в поддон картера автотранспортного средства, начинает смешиваться с моторным маслом, поступающим в БЦ и к головке блока цилиндров двигателя по магистралям смазочной системы ДВС.

Это может привести к деформации шатуна, который впоследствии потребует замены, разрушению подшипников коленвала и т.д. В худшем случае, попадание воды в масло двигателя приведет к гидроудару ДВС, когда стенки блока попросту разорвет. При этом двигатель восстановлению зачастую не подлежит.

Идем далее. Не только описанные выше внешние факторы могут влиять на попадание воды в моторное масло. Причиной может быть и техническая неисправность ДВС:

  • пробой прокладки головки блока цилиндров.
  • трещина в «рубашке» охлаждения двигателя автомобиля, в этом случае необходим ремонт или замена блока/ГБЦ.
  • крепление патрубков воздушного фильтра  автомобиля ослаблено и нарушена его герметичность.
  • скопление конденсата в поддоне;

Например, нарушение работы коленчатого вала (прокрутка шатунных вкладышей, выполняющих роль подшипников скольжения) приводит к тому, что коленчатый вал начинает «стучать» поршнем по головке блока цилиндров.

В результате между масляной и водной магистралями может образоваться трещина, через которую и попадает вода в масло ДВС. Кстати, в большинстве подобных случаев под водой следует понимать тосол/антифриз, которые являются рабочими жидкостями в жидкостной системе охлаждения двигателя.

Если говорить о причинах возникновения неисправностей мотора, по которым далее происходит попадание воды в моторное масло, следует выделить:

Признаки, по которым можно определить  попадания  воды  в моторное масло:

  • Резкое падение уровня охлаждающей жидкости в расширительном бочке (антифриз/тосол);
  • Повышение уровня масла в картере двигателя (по показаниям щупа, появление эмульсии);
  • Стрелка датчика показателя температуры двигателя находится на максимальной отметке, близкой к закипанию.
  • Увеличение расхода топлива и падение мощности мотора;
  • Дымный выхлоп (мотор постоянно дымит густым белым дымом);
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
