Генератор на мотоблок [устройство, схема, изготовление своими руками]

Освещение для техники любого класса

Мотоблоки следует различать на определенные классы:

легкий электрический/бензиновый двигатель, устройство которого от 10 до 60 кг;
средний бензиновый двигатель с массой от 60 до 100 кг;
тяжелый класс – бензиновый/дизельный двигатель с воздушным или жидкостным охлаждением, мощностью свыше 9 л.с.

Легкие мотоблоки используют для обработки малых площадей (например, дач). Средний класс применяется достаточно в широком спектре – от обработки земли до перекачивания воды с помощью навесного и прицепного оборудования. Тяжелый класс подходит для разработки целины, обработки площадей, а также перевозки тяжелых грузов в сельской местности. В любых условиях эксплуатации приходится задумываться о том, как на мотоблок сделать свет.

Мотоблок может использоваться не только для вспашки земли, но и хорошо подходит для транспортировки грузов. Для этого применяется телега-прицеп. Телегу можно оснастить дополнительными фарами. Остается только ознакомиться с инструкцией о том, как подключить фару.

Установка освещения своими руками

Производители спецтехники предлагают запасные части к мотоблокам и готовые к подключению комплекты подсветки, состоящие из фары, тумблера и проводки. Однако многие хозяева агрегатов для избежания дополнительных расходов предпочитают самостоятельную подготовку и монтаж светового оборудования. Установка освещения на мини-трактор своими руками не требует особых навыков, приобретения дорогостоящих материалов и применения специального оборудования. В качестве осветительного прибора для сельхозмашин зачастую используют фары от различных автомобилей советской сборки.

Установка генератора на мотоблок своими руками

Генератор переменного тока для мотокультиватора или электрокультиватора, 220 вольт, необходим для питания электрических фонарей и фар, а также для зарядки аккумулятора. Аккумулятор также помогает запустить машину и заряжает все электрооборудование через стартер.

Конструкция генератора переменного тока

Для начала необходимо правильно выбрать генератор переменного тока. Прибор не обязательно должен питаться от сети 220 вольт. Самое главное, чтобы мощность соответствовала требуемой нагрузке. Для этого оборудования отлично подходит электрогенератор от автомобиля и трактора.

Установка генератора переменного тока для культиватора своими руками не является сложной задачей. Главное – следовать инструкциям и ознакомиться с наиболее важными частями установки:

кузов – металлический контейнер с шинами;
статор – обмотка, внутри которой вырабатывается энергия мотоблока;
ротор – стальной вал с двумя втулками, между которыми находится обмотка возбуждения
шкив – передает механическую энергию с помощью ремня на вал машины;
Регулятор напряжения – при изменении уровня нагрузки поддерживает напряжение на одном уровне;
Щеточный узел – деталь из пластика, которая помогает машине правильно и точно выполнять свою работу;

Электрическая схема установки

Чтобы установить генератор от автомобиля на механический румпель, стоит знать, что при неправильном подключении генератора к электрической цепи существует вероятность возгорания обмотки. Генератор переменного тока устанавливается с двумя проводами. В устройстве имеется четыре провода, два из которых синего цвета. Именно их можно использовать для подключения инвертора. Красный провод подает напряжение, питает фары и сигнал, а также заряжает аккумулятор. Черный провод подключается к матрице блока питания.

Схема подключения генератора

Электрическая цепь работает довольно просто. Генератор вырабатывает электроэнергию, которая передается на выпрямитель в силовом агрегате, оснащенном выравнивателем напряжения и регулятором тока. Уравнитель предотвращает колебания напряжения, независимо от количества вырабатываемой энергии. Регулятор контролирует ток, поступающий в батарею.

Двигатель запускается и передает крутящий момент на ротор через ремень. Это устройство, в свою очередь, подает напряжение на электрическую коробку. Запуск двигателя уменьшил емкость аккумулятора, а это значит, что оборудование будет потреблять электроэнергию из электрощитка. Это будет происходить до тех пор, пока батарея снова полностью не зарядится и все приборы снова будут питаться от батареи.

Как сделать на мотоблок генератор?

Изготовить генератор для используемого в хозяйстве мотоблока гораздо проще, чем может показаться на первый взгляд. Для этого потребуется полностью исправный электрический мотор – его следует установить на мотоблок. Последовательность действий при изготовлении генератора выглядит следующим образом:

В первую очередь следует неподвижно закрепить используемый электрический двигатель. С этой целью потребуется сделать каркас, который необходимо прикрутить к раме мотоблока при помощи винтов. Далее на каркас устанавливается мотор, при этом вал последнего должен находиться строго в параллельном положении по отношению к валу штатного мотора мотоблока;
После этого понадобится закрепить 2 шкива. Первый монтируется на вал штатного двигателя мотоблока, а второй – непосредственно на вал используемого электрического мотора. Очень большое значение имеет правильное определение диаметра используемых шкивов – если размер будет подобран правильно, то электрический двигатель будет вращаться быстрее, что позволит ему сгенерировать больше электроэнергии. С целью исключить возможные сбои в работе генератора, диаметр каждого применяемого шкива должен быть равен тому диаметру, который указан на их заводской таре. Подойдут также шкивы, чьи диаметры на 10–15 % больше размера, указанного на их упаковке;
После изготовление самодельного генератора следует приступить к его подключению. Для этого используется та же электрическая схема, что описана выше.

https://youtube.com/watch?v=VglBZ4SKlJc

Изготовленный таким образом генератор можно использовать для работы на мотоблоках марки Нева и сельскохозяйственных машинах других популярных отечественных и иностранных производителей.

Источник

Как сделать на мотоблок генератор – просто о сложном

Сделать генератор для мотоблока своими руками достаточно просто, если соблюдать правильный порядок действий. Для работы потребуется электрический двигатель, который нужно установить на сельскохозяйственную машину. Алгоритм изготовления генератор выглядит следующим образом:

Для начала нужно установить электрический двигатель на раму мотоблока. Лучше всего использовать для этого заранее изготовленный каркас, прикрученный к раме агрегата посредством винтов. Поместите и закрепите электродвигатель в каркасе таким образом, чтобы его вал и вал и вал штатного мотора мотоблока были расположены строго параллельно друг другу;
Далее потребуется установить 2 шкива – один из них установите на валу бензинового мотора мотоблока, а второй – на валу используемого электрического двигателя. Большую роль для исправной работы всей системы играет правильно подобранный диаметр применяемых шкивов – именно от этих размеров зависит частота вращения электрического двигателя. Чтобы генератор работал без сбоев, диаметр шкивов должен быть равен номинальному диаметру, который указывается на упаковке этих деталей. Еще лучше, если реальный диаметр шкивов будет на 10 % больше номинального;
Закончив механическую сборку генератора, можно переходить к его подключению к мотоблоку. Для этого воспользуйтесь электрической схемой, указанной выше.

Самодельный генератор из электродвигателя не требует особого ухода. Однако для продления сроков эксплуатации устройства, следует придерживаться ряда правил.

При эксплуатации мотоблока обращайте внимание на такие нюансы:

если вы обнаружили, что установленный на мотоблок электрический мотор стал сильно греться, то замените штатные конденсаторы мотора элементами с меньшей емкостью;
большое значение имеет напряжение установленных в электромоторе конденсаторов. Оптимальным для работы вариантом считаются конденсаторы, напряжением не менее 400 Вольт. Если у штатных конденсаторов электромотора этот показатель ниже, то замените их подходящими элементами;
старайтесь эксплуатировать мотоблок с установленным генератором в сухую погоду, так как влага, которая может попасть в электромотор, неминуемо приведет к короткому замыканию внутри электрической системы.

Придерживаясь перечисленных правил, вы предотвратите поломку самодельного генератора и значительно продлите сроки его эксплуатации.

Перечисленные выше способы подходят для изготовления и монтажа генераторов на мотоблоки марки Нева, а также сельскохозяйственные машины других отечественных и импортных компаний-производителей техники.

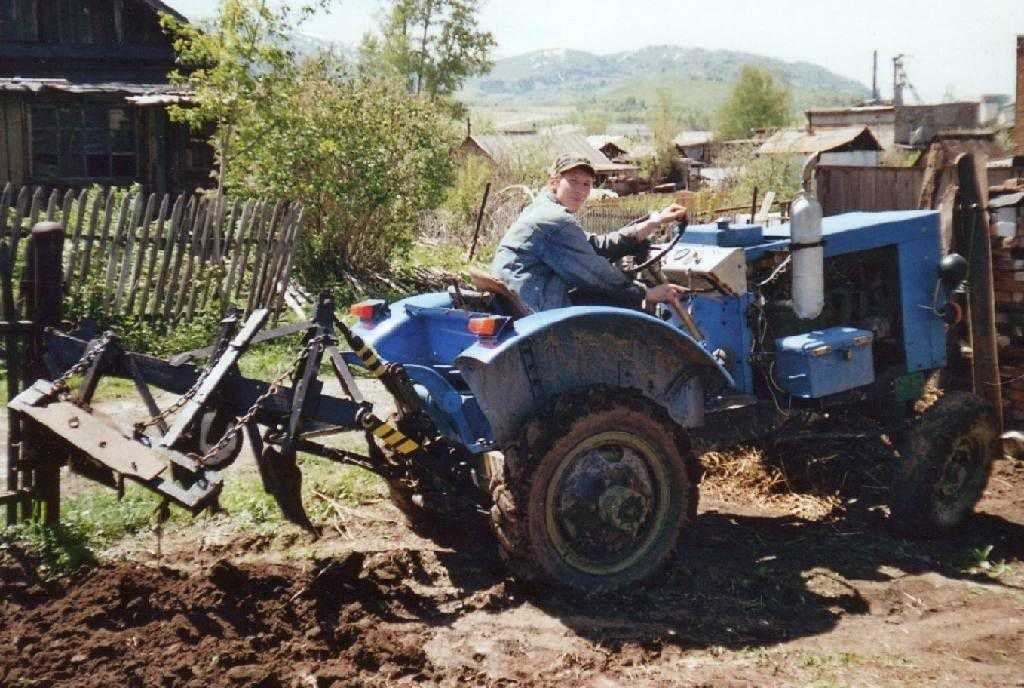

Самодельный минитрактор с двигателем москвича

Этот трактор давно крутится в интернете, есть на нескольких форумах много видео о нем и его навесном оборудовании на канале, а толком про этот минитрактор я ничего не рассказывал. И вот решил рассказать про него в этой статье. Ездил я тогда на 412 москвиче и настало время покупки нового авто , естественно продавать старого друга было жалко да и стоил он гроши, так что продавать я его не стал. Недолго времени ему пришлось ржаветь во дворе как я решил сделать из него минитрактор ведь в сельском хозяйстве трактор необходим, а так как хозяйство не большое то и трактор будет мини. Покопавшись в интернете, увидел много разных видов минитракторов и сформировал у себя в голове образ будущего минитрактора, от него в последствии и отталкивался.

Области применения

Самодельные минитрактора обладают схожими техническими особенностями, что и полноценные агрегаты белорусского, китайского и российского производства, представленные в магазинах. Именно поэтому, область их применения будет фактически одинаковой.

Естественно, основной работой для самодельного агрегата будет вспахивание, культивирование, а также прочая обработка земельных угодий. Данная задача является первостепенной, ведь фермера кормит именно его урожай, т.е. то, что он посадил собственноручно, а без должной подготовки почвы это практически невозможно.

Область применения

Это, во многом, объясняет ту необходимость и незаменимость подобной техники для сельского хозяйства в целом, а также для конкретных фермеров в частности.

Кроме того, с помощью самодельного минитрактора можно осуществлять целый перечень характерных работ:

уборка снежных массивов в зимнее время;
транспортировка небольших грузов;
уборка бытового мусора, а также различной растительности;
заготовка сена;
посадка и выкопка картофеля, свеклы и т.д.

Подразумевается, что возможность выполнения подобных работ реализуется только в сочетании с определенным оборудованием, которое выполняет роль вспомогательного. Речь идет о прицепах, роторных и сегментных косилках, снежных отвала и т.д.

Именно с помощью агрегации этих устройств с самодельным минитрактором, становится возможным то расширение рабочих возможностей, а также повышения многозадачности, о которой все говорят.

Более подробно о минитракторе своими руками смотрите на видео:

Законы, позволяющие использовать асинхронный электродвигатель как генератор

В генераторе напряжение, обычно подаваемое с аккумулятора, возбуждает в обмотке якоря магнитное поле, вращение же обеспечивается любым физическим устройством. В электродвигателе возможность подачи напряжения на обмотку якоря не предусмотрена. Чтобы он не поглощал, а вырабатывал электроэнергию, магнитное поле необходимо создать искусственно.

В асинхронном двигателе вращающееся магнитное поле ротора «отстает» от поля статора, обеспечивая процесс перехода электроэнергии в механическую энергию. Следовательно, чтобы запустить обратный процесс, нужно сделать так, чтобы поле статора вращалось медленнее поля ротора, либо чтобы оно вращалось в противоположную сторону.

Торможение реактивной нагрузкой

Сделать это можно с помощью мощной конденсаторной батареи. Включите ее в цепь питания двигателя, который работает в обычном режиме. Заряд, накопленный в батарее, будет в противофазе с зарядом, создаваемым питающим напряжением, что приведет к замедлению последнего. После этого двигатель вместо поглощения тока начинает генерировать его, отдавая в сеть.

Любой транспорт на электротяге работает именно благодаря этому эффекту – при «самостоятельном» движении под уклон механическая энергия не требуется, и конденсаторная батарея автоматически подключается к цепи питания. Вырабатываемая энергия подается в сеть, чтобы затем опять преобразоваться в механическую.

Самовозбуждение электродвигателя

Остаточное магнитное поле ротора может произвести ЭДС, достаточное для зарядки конденсатора. Вследствие этого возникает эффект самовозбуждения, что делает возможным переход двигателя в режим генерации электроэнергии. Непрерывность этого процесса обеспечивает конденсаторная батарея, подпитывающаяся от произведенного тока.

Этот способ является более действенным, и именно он подходит, если вы хотите применить асинхронный электродвигатель как генератор.

Что нужно знать, чтобы электродвигатель работал как генератор

При переделке двигателя в генератор следует учитывать следующие технические детали:

Не пытайтесь использовать электролитические конденсаторы – они не пригодны для подключения в цепь. Вам нужны неполярные конденсаторные батареи.
В трехфазных машинах конденсаторы могут включаться по схеме «треугольник» или «звезда». В первом случае величина напряжения на выходе выше, а во втором генерация начинается на меньших оборотах ротора. Выбирайте оптимальный для достижения вашей цели вариант.
Однофазные асинхронные двигатели с короткозамкнутым ротором тоже могут генерировать электроэнергию. Запуск осуществляется с помощью фазосдвигающего конденсатора.

Поскольку определить необходимую величину емкости конденсаторной батареи невозможно, остается подбирать ее по весу – он должен быть равен весу двигателя или слегка превышать его.

Насколько эффективно использование электродвигателя в качестве генератора

У использования электродвигателя как генератора есть свои «плюсы»:

Агрегат достаточно прост в обслуживании и экономичен, поскольку конденсатор получает энергию от остаточного поля ротора и от вырабатываемого тока.
Практически отсутствуют «побочные» траты энергии на магнитные поля или бесполезный нагрев.

И «минусы»:

Преобразованный в генератор двигатель чувствителен к перепадам нагрузки.
Частота вырабатываемого тока часто нестабильна.
Такой генератор не может обеспечить промышленную частоту тока.

Если в вашем случае преимущества перевешивают недостатки, то применение асинхронного генератора целесообразно.

Из чего сделать раму

Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора выполняет роль основания, на котором закрепляются все узлы и детали данного агрегата. Рама должна быть достаточно прочной и в то же время не очень тяжелой. Обычно ее изготавливают из металлического уголка, профильной трубы или из швеллера. Соединяются детали методом сварки. Рама может быть цельной или состоять из двух частей.

Цельную раму изготовить проще всего. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы вычисляются исходя из габаритов двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков пользуются большой популярностью минитрактора 4х4. Это полноприводные минитрактора с ломающейся рамой. Слово “полноприводные” означает, что у агрегата ведущими являются оба моста, передний и задний. Пример такой рамы, изготовленной из швеллера № 10, приведен на следующем фото.

Узел перелома рамы чаще всего делают из карданного вала автомобиля, например, от ГАЗ-52.

Основное преимущество самодельного трактора с ломающейся рамой – это небольшой радиус разворота агрегата. Благодаря высокой маневренности минитрактор переломка с успехом используется на небольших участках, где разворот минитрактора с цельной рамой будет затруднен.

Ниже показаны чертежи рамы, соединенной шарниром.

Сборка схемы управления мотором

При необходимости можно продолжить эксперимент и собрать схему для управления 3-х фазным двигателем, имеющим прямой привод на колесо.

Для этого:

Из существующего блока усилителя руля автомобиля, работающего на 3-х фазный двигатель, надо изъять блок с силовыми транзисторами.

Применить его как полноценный модуль управления мотором (BLDC) уже не получится.

Далее подключается блок силовых транзисторов к элементу 2CAN через самодельную плату, оснащенную драйверами управления транзисторами.

Ее можно сделать простым и быстрым способом – с помощью лазерной печати и утюга. Общая схема соединений показана на 8 рисунке.

Поскольку на плате 2CAN сделана разводка не всех выводов данного элемента и микроконтроллера, нужно добавить еще соединений при помощи навесного монтажа. В результате получается конструкция, показанная на рисунке.

Минитрактор своими руками из Жигулей. Как изготовить мини-трактор из Жигулей своими руками

Рассмотрим, как сделать самодельный трактор из ВАЗ, какие материалы и инструменты понадобятся. Прежде всего нужно выполнить чертежи и схемы всех узлов конструкции. Чтобы сделать минитрактор своими руками, необходимы точные размеры деталей и расчеты. Каждая составляющая должна быть расписана отдельно. И нужен чертеж с трактором в собранном виде. От сделанных схем и чертежей зависит, каким будет самодельный трактор с двигателем ВАЗ 2106.

Во время работы над чертежом следует учесть следующие моменты:

надо определить расположение коробки передач;
двигатель должен быть обязательно покрыт защитным кожухом;
в каком месте будет установлен топливный бак;
если укоротить раму трактора, то самодельный минитрактор из ВАЗ будет употреблять меньше топлива;
передняя подвеска должна быть усиленной.

Если вы решили создать трактор из ВАЗ 2109 или ВАЗ 2106, то в результате проделанной работы вы получите довольно мощный агрегат, который справится со многими сельскохозяйственными работами, поможет ухаживать за огородом и растениями.

Итак, приступают к самой разработке и сборке самодельного трактора на базе ВАЗ. Мини-трактор можно сделать с двигателем от ВАЗ 2019 или ВАЗ 2106, позаимствовать дополнительные детали от других моделей машин.

К примеру, коробку передач можно позаимствовать с ГАЗ-53, задние колеса взять с трактора МТЗ-82, а вот передние снять с уже неработающего или ненужного мотоблока, или мотокультиватора.

Также их можно купить в магазине. От любой модели Жигули можно взять рулевое управление и водительское сиденье, или же смастерить его своими руками. Передний и задний мосты берутся с жигулевского агрегата.

Как сделать на мотоблок генератор – просто о сложном

Сделать генератор переменного тока для культиватора своими руками довольно просто, если следовать правильной процедуре. Для работы необходим электродвигатель, который должен быть установлен на сельскохозяйственной машине. Алгоритм изготовления генератора следующий:

Во-первых, электродвигатель должен быть установлен на раме мотоблока. Лучший способ – использовать готовую раму, прикрученную к раме станка. Установите и закрепите электродвигатель в раме таким образом, чтобы его вал и вал обычного блока двигателя были точно параллельны друг другу;
Затем необходимо установить 2 шкива – один устанавливается на вал бензинового двигателя, а другой – на вал используемого электродвигателя. Правильный диаметр используемых шкивов необходим для правильной работы всей системы – от этих размеров зависит скорость вращения электродвигателя. Для правильной работы генератора диаметр шкивов должен соответствовать номинальному диаметру, указанному на упаковке деталей. Еще лучше, если фактический диаметр шкивов будет на 10% больше номинального;
После завершения механической сборки генератора переменного тока его можно подключить к румпелю. Для этого используйте электрическую схему, показанную выше.

Самодельный генератор из электродвигателя не требует специального обслуживания. Однако для того, чтобы продлить срок службы устройства, необходимо соблюдать несколько правил.

При работе с почвофрезой обращайте внимание на следующие детали:

Если вы заметили, что электродвигатель, установленный в вашем почвообрабатывающем агрегате, сильно нагревается, замените стандартные конденсаторы двигателя на компоненты меньшей емкости; важно напряжение конденсаторов, установленных в электродвигателе. Оптимальными для работы считаются конденсаторы с напряжением не менее 400 вольт

Если напряжение стандартных конденсаторов ниже, замените их подходящим компонентом; Старайтесь использовать румпель и генератор в сухую погоду, так как любая влага, которая может попасть в двигатель, вызовет короткое замыкание в электрической системе.

Соблюдая вышеперечисленные правила, вы предотвратите выход из строя вашего самодельного генератора и значительно продлите срок его службы.

Указанные методы подходят для изготовления и установки генераторов на мотоблоки марки “Нева”, а также на сельскохозяйственную технику других отечественных и зарубежных компаний-производителей оборудования.

Интересный факт: Какие бывают виды роторных граблей для сельскохозяйственной техники и можно ли их изготовить на месте – подробное описание

Минитрактор своими руками из Жигулей. Как изготовить мини-трактор из Жигулей своими руками

Во время работы над чертежом следует учесть следующие моменты:

надо определить расположение коробки передач;
двигатель должен быть обязательно покрыт защитным кожухом;
в каком месте будет установлен топливный бак;
если укоротить раму трактора, то самодельный минитрактор из ВАЗ будет употреблять меньше топлива;
передняя подвеска должна быть усиленной.

Электропроводка на минитрактор +схема

Схема Подключения Генератора и Стартера для Трактора и Автомобиля ! Электро Проводка с Нуля !Подробнее

Проводка с нуля. Для самодельного трактора.Подробнее

Подключить генератор,потребители без АКБ,стартера на трактор,мотоблок. Подробнее

Подключаем амперметр,указатели,датчики на трактор,автомобиль(часть-1)Подробнее

ЭЛЕКТРООБОРУДОВАНИЕ МИНИТРАКТОРА РУСИЧ — 12Подробнее

Контрольная лампочка «Зарядки» на трактор///Как подключал яПодробнее

Минитрактор электрика + схемаПодробнее

Повороты и Аварийка для Трактора и Автомобиля / схема подключенияПодробнее

схема электрической цепи возбуждения генератора для самодельного мини трактораПодробнее

Электропроводка двигателя Булат BT190FE-SПодробнее

Самая простая система зажигания,запуска,зарядки.Монтаж.(Ч5)Подробнее

=42= Самодельный минитрактор. Электрика.1-я часть.Подробнее

Самодельный минитрактор проводкаПодробнее

ЗУБР Q79E Электрика на мотоблоке часть 2Подробнее

Простая проводка на мотоциклПодробнее

Подключить реле стартера.Делаем эл.проводку сами.(Часть 3)Подробнее

Электрооборудование трактора МТЗ своими рукамиПодробнее

Переделка электро-проводки синтай 244.Подробнее

Источник

Проект минитрактора

Самое трудоемкое- это корректно сформировать чертежи самодельного минитрактора, в них указывается не только непосредственно параметры, но и характеристики всех съемных составляющих для разных сельскохозяйственных работ.

Такая техника, как правило, создается из старых транспортных средств. Могут использоваться, например, разные узлы от неиспользуемых мотоциклов, а также детали автомобилей и различных мотоблоков.

Начинается эскиз с того, что необходимо схематично показать расположение двигателя и непосредственно коробки передач. Далее на эскизе должна появиться модель коробки, которая считается раздаточной, а также шасси.

Необходимо показать как самодельный минитрактор из мотоблока будет приходить в движение. На схеме обозначается сам крутящийся момент, который должен соединить работу ядра техники, а именно двигателя, и собственно колес.

Что ещё нужно знать?

Бывает такое, что электромотор сразу после установки и запуска стал сильно нагреваться. В этом случае нужно прекратить использование устройства и заменить конденсаторы на менее электроёмкие.

Для техники «попроще», к примеру, как культиватор, необязательно приобретать новый электрогенератор, вполне можно обойтись старой моделью от автомобиля, трактора или даже от скутера.

Помимо всего, стоит отметить и то, что навесные генераторы использовались в сельском хозяйстве многие годы и отлично себя зарекомендовали. Стоит отдать предпочтение подобным моделям из-за их легкой установки и долговечности.
