Назначение и виды цоколей автомобильных ламп

Дополнительно

Лампы с белым спектром (ошибочно называют ”голубыми”) в своей маркировке обязательно имеют слово Blue. А лампы для тюнинга (так называемые ”невидимки”) обозначают как Silver. Узнать их легко по серебристому напылению на колбе. Сливаясь с отражателями по цвету, в фарах практически незаметны. Если вы видите на лампе +30 или 50%, то перед вами лампа с увеличенной мощностью.

Лампы, в которых применена технология увеличения срока их службы маркируются всегда одинаково LongLife. Хотя некоторые производители в этом отношении оригинальничают. Например, у Philips и Narva распространена маркировка HD LL, а вот Osram на своем товаре любят проставлять просто L.

Виды и типы цоколей автомобильных ламп

Кроме обозначений лампочек есть еще и маркировка по присоединительному цоколю. Разные цоколи предотвращают установку лампочек в другие патроны. Существует несколько основных обозначений по цоколю:

• P – наличие этой буквы в начале маркировки говорит о том, что у лампы фланцевый тип цоколя;
• BA – так обозначаются цоколи штифтового типа, при этом штифты располагаются симметрично относительно друг друга;
• BAY – в этом цоколе штифтового типа один из штифтов отличается по высоте;
• BAZ – цоколь данного типа также относится к штифтовым моделям, только имеется смещение штифтов по радиусу и высоте;
• SV – лампочка софитная, т.е. имеется два цоколя с противоположных сторон;
• E – данный тип цоколя имеет резьбовую поверхность;
• W – цоколь лампочки выполнен из стекла.

В обозначении может быть также зашифровано и количество контактов, которые имеет цоколь. Они обозначаются маленькими латинскими буквами:

• s – такой цоколь имеет только один контакт;
• d – в данном цоколе используется два контакта;
• t – этот тип цоколей выполнен в трехконтактном варианте;
• q – цоколь с четырьмя контактами;
• p – присоединительный цоколь с пятью контактами.

Описание маркировки галогеновых ламп

1

— Название производителя или торговой марки.2 — Тип цоколя лампы.3 — Номинальное напряжение, на которое рассчитана лампа.4 — Номинальная мощность лампы для дальнего и ближнего света.5 — Условное обозначение страны, где принят стандарт по изготовлению лампы (список стран по номерам приведен ниже в тексте материала).6 — Обозначение модели лампы по документации производителя.7 — Буква U в данном случае означает, что лампа — галогенная.

Галогенные автомобильные лампы являются, пожалуй, одними из наиболее распространенных типов. Их легко можно узнать по форме, однако на их цоколе и колбе нередко можно встретить обозначения, малопонятные некомпетентному в данном вопросе автовладельцу. Первое, о чем стоит сказать — галогенные лампы на цоколе обозначаются английской буквой H (обычно она идет в самом конце ряда с зашифрованными данными, начинающими информацией о производителе). На изделиях некоторых известных производителей, например Philips, иногда галогенные лампы в конце шифра идентифицируют буквой U. В настоящее время их существует несколько видов — H1, H2, H3, H4, H7, H11, H27, HB3, HB4 и прочие. Они не являются взаимозаменяемыми и в конкретную фару можно устанавливать лишь предписанную для нее лампу. Это связано с ее геометрическими формой и размером.

Помните, что после установки новых ламп зачастую необходимо заново выполнить регулировку фар. Или просто проверить, насколько правильно они настроены.

В настоящее время многие производители ламп выпускают так называемые «голубые» лампы или «невидимки». В первом случае они обозначаются как Blue (в переводе с английского языка — голубой, синий). Как понятно из названия, их свет имеет голубоватый оттенок. Обычно кроме непосредственно надписи на колбе и на упаковке само стекло такой лампы также имеет голубоватый оттенок. Аналогично «невидимки» маркируются английским словом Silver (серебро). Они имеют белый оттенок. Такое обозначение наносят как на лампу, так и на ее упаковку.

Нередко в описании той или иной лампы можно встретить надпись +30%, +50% и так далее (зачастую на их упаковках присутствует надпись up to +…% more light или подобные). Это означает, что по заверениям производителей данная лампочка при потреблении того же количества энергии выдает световой поток на указанное количество процентов больше, чем аналогичная стоковая. На самом деле это не всегда так, и зависит как от производителя, так и от конкретной модели лампы. Эту информацию нужно уточнять дополнительно в интернете или в литературе. Будьте осторожны, нередко такая надпись является лишь маркетинговым ходом, цель которого — ввести покупателя в заблуждение.

Лампы, имеющие увеличенный ресурс, обозначаются английским словом LongLife (дословно — долгая жизнь). Эти изделия действительно служат дольше, однако их точные характеристики необходимо уточнять на упаковке, поскольку они могут значительно отличаться. Другое обозначение аналогичных ламп с большим ресурсом — HD LL. В частности, таким образом подобные лампы маркируют известные производители Philips и Narva. А вот производитель Osram свои аналогичные изделия маркирует простой буквой L (Long).

При покупке новой лампы можно взять аналогичную старую с собой, и пойти с ней в магазин. А там уже самостоятельно или с помощью продавцов подобрать такую же или ее аналог с какими-либо измененными на ваш вкус характеристиками.

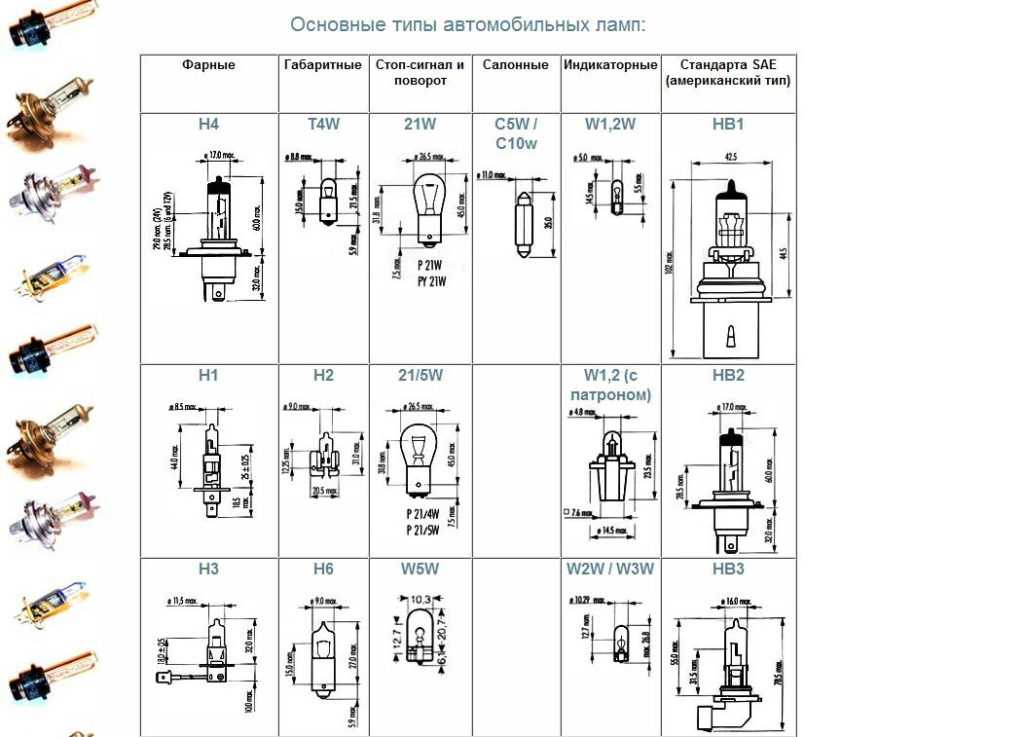

Типы и характеристики автомобильных ламп

В любом транспортном средстве присутствует несколько видов освещения, как внутреннего, так и внешнего, и каждому соответствует свой тип автомобильных ламп.

Галогенные

В итоге повышается пропускная способность света. Область применения этого вида ламп – головной свет автомобиля и противотуманки.

Газоразрядные

Фокусируется световой пучок за чет установки оптики с линзами. Монтаж ксеноновых фар происходит только на заводах и в предусматривающих это конструкциях автомобилей. Одно из главных преимуществ таких ламп – долгий срок эксплуатации.

Светодиодные

Широкое распространение получили и LED-лампы. Их основное достоинство – это мощная светоотдача. Благодаря этому ими могут комплектоваться приборы любых габаритов и конструкции.

Поток света возникает при воздействии тока из источника питания на полупроводники, в результате чего высвобождаются фотоны (электромагнитные частицы). Светодиоды отличаются низким потреблением электроэнергии, ударостойкостью и экологичность.

Накаливания

Строение этого источника света знакомо многим. Стеклянная ваккуумированная колба содержит нить из вольфрама, которая и генерирует свет при нагреве. Сегодня этот вид лампочек практически не используется в автомобилестроении из-за малого срока службы по сравнению с другими видами.

Разновидности цоколей автомобильных ламп и их маркировка

Прогресс, как вы знаете, не стоит на месте, и каждый новый день приносит нам новые идеи и различные изобретения. В мире автомобильной оптики также все довольно стремительно меняется. Еще недавно ангельские глазки на “бэхах” выглядели настолько круто и футуристично, что казалось придумать что-то более оригинальное и красивое просто невозможно. Однако с появлением светодиодных ламп, LED-оптики и лазерных фар стало понятно, что нет предела совершенству и автомобильная оптика по-прежнему эволюционирует.

Такое многообразие различных типов фар привели к появлению большого количества ламп, которые не то что подобрать сложно, запомнить их название или маркировку — большая проблема. В своей сегодняшней статье я хочу поговорить об автомобильных лампочках, о разновидностях цоколей автомобильных ламп, а также об их маркировке.

Цоколь — металлическая часть лампы с резьбой или другим типом крепления, при помощи которого лампа крепится в патроне. Цоколь играет важную роль и выполняет сразу несколько функций. Кроме того, что он удерживает лампочку в патроне, с его помощью происходит передача тока на нить накаливания. Также эта часть лампы выполняет роль герметизирующего элемента колбы лампы. В принципе, последний пункт касается исключительно тех ламп, которые имеют колбу (ксеноновые лампы, галогенные, лампы накаливания).

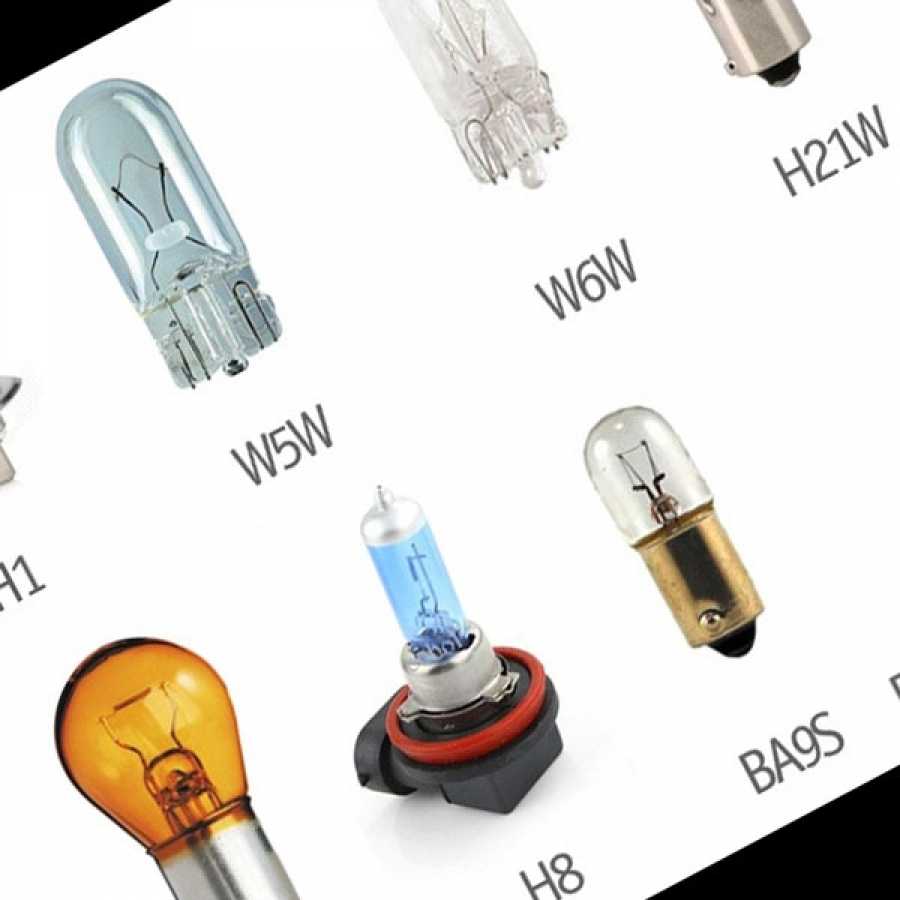

Разновидности цоколей

Цоколевка автомобильных ламп в обязательном порядке должна учитываться при их выборе и заказе.

С защитным фланцем

Цоколь этого вида обозначается буквой Р. Применяются лампы с подобной маркировкой при сборке систем ближнего и дальнего света, противотуманных и комбинированного вида фар.

Софитные

Маркировка софитных источников света представлена буквенным обозначением SV. Для автоламп этого вида характерны цилиндрическая форма и длина корпуса до 40 мм. Чаще всего инженеры-конструкторы используют данный вид при конструировании компактных плафонов для фар. Лампы с цоколем SV входят в комплект оборудования приборов освещения в салоне автомобиля. Менее часто – для подсветки номерного знака или стоп-сигналов.

Штифтовые

Данный вид цоколя имеет 2 штифта, обеспечивающих жесткую фиксацию. В зависимости от типа они могут располагаться симметрично или со смещением. Используются лампы со штифтовой разновидностью для функционирования стоп-сигналов, поворотников и задних фар. Обозначаются маркировкой ВА, ВАZ и ВАY.

Cо стеклянным цоколем

Неметаллический цоколь обозначается маркировкой W. Как правило, она сопровождается цифрами, информирующими о размере основания в мм. Применяется в качестве освещения приборной панели, в габаритах и повортниках.

Новые виды цоколей

Учитывая возрастающую востребованность светодиодного освещения, производители ламп ведут активные исследования и разработки нового типа источников света. Специалисты стараются максимизировать такие характеристики светодиодов, как мощность, светоотдача, эксплуатационный срок. По прогнозам это самый перспективный вид ламп в настоящее время.

Принцип выбора

Чтобы правильно подобрать оптику для своего автомобиля, нужно отталкиваться от заводских характеристик самой машины — маркировку цоколей, размер гнёзд и допустимую мощность

Внимание стоит обратить и на условия, в которых будет использоваться освещение: от этого зависит оттенок света и расстояние обзора

Для грамотного подбора осветительных приборов достаточно знать марку и модель автомобиля, год её выпуска и объём двигателя. Тип автоламп указан на колбе, цоколе и упаковке. Сейчас наиболее распространены виды — галогеновые, накаливания, ксеноновые и светодиодные. Последние известны как наиболее современные, долговечные и мощные, но в то же время экономные в плане потребления энергии. Некоторые приборы комплектуются двумя спиралями одновременно, что позволяет им брать на себя несколько функций: габаритные огни, стоп-сигнал и прочее. Производители указывают множество характеристик с пояснениями, поэтому выбрать комплект освещения для своей машины можно по номеру или параметрам машины.

Подробнее о каждом виде

Каждый вид ламп имеет свой ресурс, и время от времени требует замены. Для этого нужно снять перегоревшую лампу, зайти с ней в магазин, где помогут подобрать аналогичную лампу. При выборе лампы в интернет магазине помощь сама не придёт. Для корректного выбора необходимо изучить тип перегоревшей лампы, и вид цоколя. Вся эта информация указывается на цоколе лампы. Лампы впереди автомобиля применяются в:

1. фарах дальнего или ближнего света;
2. противотуманных фарах;
3. указателях поворотов;
4. габаритных огнях.

В зависимости от производителя автомобиля в передних фарах используются лампы: H1, H3, H4, H7, H11, H9, D2S, D1S, D2R, D1R, HB3, HB4. Расшифровка:

• H – Галогеновая лампа
• D – ксенонавая лампа
• S- для линзованной фары
• R–для рефлекторной фары
• HB – обозначение галогеновых ламп по американским стандартам
• Цифра – типоразмер лампы.

Для противотуманных фар применяются лампы: HB3, HB4, H1, H3, H7, H8, H11. Расшифровка

• H- Галогеновая лампа
• HB – обозначение галогеновых ламп по американским стандартам
• Цифра – типоразмер лампы.

Для габаритных огней применяются лампы: W3W, W5W, T4W, R5W, H6W. Расшифровка:

• W перед цифрой – у лампы стеклянный цоколь
• T перед цифрой – миниатюрная цокольная лампа (обычно светодиодная)
• R пред цифрой – цоколь лампы диаметром 15 мм, а диаметр лампы не превышает 2см
• H перед цифрой – галогеновая лампа
• Сочетание цифры и буквы W – мощность лампы в ваттах

Для указателей поворота применяются лампы: W21W, P21W, PY21W, H21W, W5W, WY5W, W16W. Расшифровка:

• W перед цифрой – у лампы стеклянный цоколь
• P пред цифрой – цоколь лампы диаметром 15 мм, а диаметр лампы не превышает 2,5 см
• Y перед цифрой – оранжевый цвет лампы
• H перед цифрой – галогеновая лампа
• Сочетание цифр и буквы W после цифр– мощность лампы в ваттах

Лампы задних фар автомобиля имеют аналогичную расшифровку, за исключением ламп задних противотуманных фонарей. Как правило в них устанавливаются лампы мощностью 21 ватт с исполнением цоколя W или P. Лампы мощностью 5 ватт с цоколем W, T, R, C применяются для освещения салона автомобиля. С- означает, что стеклянная колба находится между двумя цоколями.

Пример: надпись на цоколе лампы, установленной в передней фаре “SVS H4 12V 60/55W P43T 5000K” означает:

1. Производитель SVS
2. типоразмер H4
3. для работы при напряжении бортовой сети 12 вольт
4. мощностью 60 ватт на дальнем и 55 ватт на ближнем свете
5. P43T –типоразмер цоколя
6. 5000К – температура светового потока.

С развитием светодиодных технологий появилось большое количество светодиодных ламп, которые устанавливаются вместо штатных галогенок. Например маркировка светодиодной лампы «Philips H7 LED 11972ULWX2» означает, что фирма изготовитель – филипс, цоколь – H7. Сама лампа имеет светодиоды, а цифры 11972ULWX2 – это код самой лампы.

США

В США правила ЕЭК не признаются. Типы разрешенных ламп регулируются по NHTSA после предоставления производителем всех данных согласно Кодексу федеральных правил 49CFR564. Список разрешенных типов автомобильных ламп (или заменяемых источников света) имеется в реестре NHTSA.Для фар

Категория	Цоколь (База)	Число нитей	Мощность при 12.8 В	Примечание	Изображение
9003 (HB2)	P43t-38	2	60 Вт/55 Вт(Дальний/Ближный свет)	Европейский H4
9004 (HB1)	P29t	2	65 Вт/45 Вт(Дальний/Ближний свет)
9005 (HB3)	P20d (90°)	1	65 Вт
9005XS (HB3A)	P20d (прямой)	1	65 Вт	Так же как и HB3 отл. 180° прямой базы
9006 (HB4)	P22d (90°)	1	55 Вт
9006XS (HB4A)	P22d (прямой)	1	55 Вт	Так же как и HB4 отл. 180° прямой базы
9007 (HB5)	PX29t	2	65 Вт/55 Вт (Дальний/Ближний свет)
H13 (Неоф. «9008»)	P26t	2	65 Вт/55 Вт (Дальний/Ближний свет)

Другие

Категория	Цоколь (База)	Число нитей накала	Электрические характеристики	Примечание	Изображение
PC194	?	1	14 В/3.78 Вт	Используется непосредственно в электрических схемах для освещения, например, в консолях.

Классификация, типы и обозначение

Какие бывают типы цоколей автомобильных ламп и чем они отличаются между собой? Ответы на эти вопросы вы найдете ниже.

Разновидности европейских и отечественных ламп

На территории России до сих пор выпускаются лампочки с цоколями, которым был присвоен ГОСТ еще во времена СССР:

• А — стандартная автолампа;
• АМН — дословная расшифровка — автомобильная миниатюрная лампочка;
• АС — софитный тип устройств;
• АКГ — кварцевая галогенная лампочка.

Обычно после этих аббревиатур на цоколевке отмечаются цифры, свидетельствующие о мощности устройства, а также номер разработки. Следует отметить, что такую маркировку вы сможете увидеть только на отечественной продукции. Основной минус таких продуктов — это отсутствие в шифре определенного типа устройства.

Что касается европейских товаров, в данном случае маркировка лампочек осуществляется по стандарту ЕСЕ:

• Т — миниатюрная лампа;
• R — устройство, диаметр цоколевки которого составляет 1.5 см, а размер колбы в данном случае равен 1.9 см;
• Р — деталь, в которой диаметр цоколя равен 1.5 см, а колбы — 2, 65 см;
• W — в данном случае цоколь элемента будет стеклянным;
• Н — галогенка;
• У — если эта буква имеется в маркировке, то это свидетельствует о том, что цвет колбы оранжевый.

Виды лампочек в зависимости от типа цоколя

Необходимо отметить, что виды цоколей могут различаться между собой по маркировке присоединительного компонента. Разновидности соединителей в зависимости от типа позволяют избежать возможного монтажа элемента в другие патроны.

Основные разновидности устройств такие:

• ВА — деталь, оборудованная цоколевкой штифтового типа;
• W — стеклянный компонент, в данном случае проволочные контакты выводятся наружу, этот тип обычно применяется для установки в поворотные огни;
• Р — такая маркировка свидетельствует о наличии фланцевой цоколевки — внутри конструкции расположена линза, предназначенная для направления света в определенную область;
• Е — данный символ предупреждает о том, что устройство имеет резьбовую поверхность, которая сначала использовалась в лампочках накаливания, на данный момент этот тип наиболее популярен среди автомобилистов;
• ВАY — эта комбинация также говорит о цоколевке штифтового типа;
• BAZ — устройство относится к подвиду штифтовых элементов, однако в конструкции должно быть незначительно смещение штифтов;
• G — компонент со штыковой цоколевкой.

Это были рассмотрены наиболее популярные виды, теперь вкратце расскажем о других разновидностях:

1. F — конструкция устройства предусматривает наличие одного штыря.
2. R — в данном случае контакт утоплен. Такой подвид рассчитан на более повышенную мощность, а также он может использоваться в среде с более высокой температурой. Как правило, это обозначение кварцевых и галогенных устройств, поскольку сами по себе они характеризуются небольшой массой и размерами.
3. Т — телефонный тип, однако применяется он для обеспечения освещения в контрольном щитке транспортного средства.
4. b — элемент оборудован рифленый штырем.
5. с — в данном случае штырь будет иметь особую форму.
6. а — цилиндрический тип штыря;
7. S — софитное устройство, в котором цоколевка расположена на одной из сторон трубчатой лампочки. В быту такие детали используются в подсветках, светильниках, но и в автомобильных приборах софитные лампочки — не редкость.
8. К — конструкция устройства подразумевает наличие кабельных соединений (автор видео — канал ПРОСТЫЕ ШТУКИ).

Также следует отметить, что между собой цоколевки могут отличаться не только по виду, но и по различному количеству контактов.

В данном случае маркировка будет следующей:

• s — это значит, что в конструкции используется один контакт;
• d — два контакта;
• t — устройство с тремя контактами;
• q — четыре;
• р — лампочка, в конструкции которой предусмотрено пять контактов.

Чтобы лучше разбираться в обозначении световых компонентов, предлагаем вам также ознакомиться с фотографиями устройств. Не каждый автолюбитель должен знать обо всех видах, тем более, что как видно в статье, разновидностей осветительных устройств достаточно много.

Краткие технические особенности

Цоколь лампы для авто – неотъемлемый элемент, который требуется для крепкой фиксации светильного аппарата в патроне устройства. Помимо всего, данная деталь обеспечивает беспрерывную подачу электроэнергии через свои контакты для подпитки светоприбора. Некоторые константные элементы предусматривают наличие газа, в результате неправильного подбора устройства может образоваться утечка.

Типы цоколей в рамках одного автомобиля

Цоколи подразделяются по виду контактных приспособлений и могут быть:

1. С лепестками
2. Монолитными площадками
3. Проволочными штырьками.

Если дело касается диодных приспособлений, то фиксирование лампочек для авто не обязательно. В остальных типах автоламп, таких как галогеновые, ксеноновые и аппараты с методом накаливания, обязательно должно присутствовать герметичное соединение.

Каждая модификация цокольного элемента обладает индивидуальным индексом, который может различаться как буквенной символикой, так и цифрами. Все значения сообщают определенные параметры изделия. Чтобы понять расшифровку видов автомобильных лампочек, следует изучить таблицу и списки определений.

Маркировка по цоколю

Предназначение в краткой форме:

1. Аппарат надежно удерживает светоприбор в патроне присоединительного типа.
2. Является проводником электроэнергии, поступающей от источника до нитей накаливания.
3. Обеспечивает герметизацию корпуса автолампы, защищающую устройство от влияния внешних факторов.

ВИДЕО: Основные виды цоколей

Советы

Если у вас голова идет кругом от многочисленных букв и цифр, а также от необходимости их помнить. То самым простым решением для вас, станет взять с собой лампочку, которая требует замены, и ранее стояла у вас на автомобиле. Да и в большинстве сопутствующих документов указаны оптимальные показатели для рекомендуемых осветителей.

Но вот если вы заказываете лампы через интернет, то маркировку знать и указывать необходимо. Это убережет вас от бесполезной траты времени и денег на то, что вам не подойдет. А еще это станет гарантией того, что ваше приобретение не послужит причиной для поломок оптики. Это приведет к тому, что вы потратите еще больше сил и средств на ремонт и замену фар или проводки.

Помните, интересующая вас информация может проставляться как на колбе, так и на цоколе. Так что не ленитесь лампу внимательно рассмотреть. Наличие даты выпуска и знака сертификации тоже обязательные условия. Если таковые отсутствуют, то перед вами грубая подделка.

Заключение. Выбирая лампы, не стоит ориентироваться только на моду или личные пристрастия в цвете света. Стоит помнить, что расшифровка маркировки автомобильных ламп несет важную информацию о том, как правильно и безопасно данные лампы использовать.

Расшифровка обозначений на цоколях автомобильных ламп

Существует несколько видов маркировки автомобильных ламп. Они серьезно отличаются друг от друга, часто сбивая автомобилиста с толку.

Маркировка отечественных автомобильных ламп

Еще со времен Советского Союза действуют обозначения автомобильных ламп в соответствии с ГОСТ 2023-88. Они выглядят следующим образом:

• А – автомобильная лампочка,
• АМН – автомобильная миниатюрная лампа,
• АС – автомобильная софитная лампа,
• АКГ – автомобильная кварцевая галогенная лампа.

Обычно после этих букв следуют цифры, которые обозначают мощность лампочки и номер разработки. Такая маркировка встречается только на автомобильных лампах отечественного производства. Главным недостатком ее является отсутствие в шифре конкретного типа лампы.

Европейская маркировка автомобильных ламп

Чаще всего на автомобильном рынке можно встретить лампочки с другим обозначением. Оно выполняется по единому европейскому стандарту ЕСЕ. В нем используется следующая шифровка:

• T – миниатюрная цокольная лампа, например, T4W;
• R – лампочка, имеющая диаметр цоколя 15 мм, диаметр колбы составляет 19 мм (R10W);
• P – лампочка, имеющая диаметр цоколя 15 мм, а диаметр колбы не превышает 26,5 мм (P15W);
• W – лампочка со стеклянным цоколем (W4W);
• H – галогенная лампочка (H5W);
• Y – наличие данной буквы перед числом говорит об оранжевом цвете колбы (PY21W).

Описание маркировки ксеноновых ламп

1

— Название производителя или торговой марки.2 — Название страны-производителя.3 — D2R — Тип цоколя ксеноновой лампы.4 — Значение номинальной мощности ксеноновой лампы.5 — 85126 — служебная информация по технической документации производителя.6 — Е1 — код страны, где принят стандарт, по которому изготовлена лампа, в данном случае Германия.7 — Техническая информация по документации производителя.

Ксеноновые лампы (аналогично галогенным) имеют особое обозначение — букву D

Обратите внимание, что такие ксеноновые лампы необходимо устанавливать лишь в специально предназначенные для них фары. Это связано с особенностями конструкции последних

В противном случае они не будут обеспечивать должного светового потока, а это можно по ошибке принять за их низкое качество. Однако существуют и такие «ксенонки», которые можно устанавливать вместо «галогенок».

Газоразрядные лампы на основе ксенона условно можно разделить на три большие группы:

Для цоколей H1…H27, HB3…HB5, которые устанавливаются в переоборудованные штатные фары различных транспортных средств.
Биксеноновые фары, имеющие обозначение H4M, HB1M, H13M и другие с аналогичным обозначением буквой «М». Их предназначение заключается в замене галогенных ламп, которые одновременно являются как источниками ближнего, так и источниками дальнего света.
Ксеноновые лампы с цоколями типа D1S, D1R – D4S, D4R. Эти источники света устанавливаются автопроизводителем в фары сразу с конвейера

Обратите внимание, что конструкция этих фар отличается от традиционных, рассчитанных на «галогенки». Поэтому в них нужно устанавливать лишь такие лампы!

Лампы типа D2S D2R PHILIPS являются самыми первыми вариантами штатных ксеноновых ламп. Они были изобретены в конце 1990-х и устанавливались на некоторые европейские автомобили. Запомните, что ксеноновые лампы D2S предназначены для установки в линзованные фары (там, где установлена линза), а D2R — для установки в рефлекторные фары, то есть, в такие, где линзы нет, а лишь имеется отражатель. Их ни в коем случае нельзя путать, поскольку если вместо D2S поставить D2R, то значительно уменьшится яркость, а вот если вместо D2R поставить D2S то светотеневая граница будет более размытой, и фара будет значительно слепить встречных водителей, что небезопасно в дороге.

Более совершенными, пришедшими на смену описанным выше лампам, стали D4S и D4R. Их стали устанавливать на японские машины Toyota и Lexus. Они отличались тем, что в их составе не было ртути, то есть, они были более экологически безопасными, из-за чего они приобрели название — D4S XenEco. Яркость этих ламп немного меньше чем у D2S. В частности, она составляет около 3050 Лм, в то время как у D2S это значение соответствует 3200 Лм. Однако эти лампы после их выхода из строя нужно обязательно утилизировать в соответствующих пунктах.

Технические характеристики ламп для автомобилей

Назначение	Тип	Напряжение, В	Мощность, Вт	Световой поток, Лм	Цоколь
Дальний-ближний свет	R2	61224	45/4045/4055/50	>600400-550	P45t-41
Противотуманные фары, дополнительные фары, ближний-дальний свет для четырехфазных систем	H1	61224	555570	135015501900	P14.5e
Дальний свет, ближний свет фар	H2	61224	555570	130018002150	X511
Противотуманная фара, дополнительная фара	H3	61224	555570	105014501750	PK22s
Дальний-ближний свет фар	H4	1224	60/5575/70	165010001900/1200	P43t-38
Дальий-ближний свет фар для четырехфазных систем	H7	12	55	1500	PX26d
Ближний свет для систем с четырьмя фарами	HB4	12	55	1100	P22d
Дальний свет для систем с четырьмя фарами	HB3	12	60	1900	P20d
Сигнал торможения, проблесковый сигнал, задний противотуманный фонарь, фонарь заднего хода	P21WPY21W	612	21	460	BA15s
Сигнал торможения	P21/5WPY21W	61224	21/521/521/5	440/35440/35440/40	BAY15d
Передний и задний габаритные фонари	P5W	61224	5	50	BA15s
Задний габаритный фонарь	R10W	61224	10	125	BA15s
Подсветка номерного знака, задний габаритный фонарь	C5W	61224	5	45	SV8.5
Лампа заднего хода	C21W	12	21	460	SV8.5
Передний габаритный фонарь	T4W	61224	4	35	BA9s
	W5W	61224	5	50	W2.1×9.5d
Передний габаритный фонарь, освещение номерного знака	W3W	61224	3	22	W2.1×9.5d
	D1S	8512	3540	3200	PK32d-2
Ближний свет фар для четырехфарной системы	D2S	8512	3540	3200	P32d-2
Ближний свет фар для четырехфарной системы	D2R	8512	3540	2800	P32d-3

Маркировка

• условия применения (дальний и ближний свет, противотуманки, салон, поворотники, габариты);
• марку авто;
• данные силовой установки.

Наиболее востребованными в сфере автомобилестроения являются галогенные и ксеноновые лампы. В последнее десятилетие неплохо себя зарекомендовали и светодиоды.

Комбинированная разновидность автоламп появилась на рынке не так давно. Она представляет собой конструкцию с 2-мя спиралями, каждая из которых может выполнять свою автономную функцию.

Для облегчения процесса выбора производители ввели маркировку – буквенное и цифровое обозначение, позволяющее точно определить тип источника света и его размеры.

Стоит отметить, что отечественная, американская и европейская маркировка автомобильных ламп по типу цоколя может отличаться.

Америка и Европа

• Т (миниатюрная цокольная) – используется чаще всего в габаритах;
• R (цоколь d=1,5 см и колба – до 19 мм) – также для габаритных огней;
• R₂ (лампа накаливания того же диаметра, но с колбой 4 см) – ранее применялась для оборудования системы дальнего и ближнего света, сейчас не используется;
• H – галогенная;
• Y – обозначение стеклянной колбы оранжевого оттенка (в случае если буквенная маркировка стоит перед числовым значением);
• BA – штифтовая (с симметричными штифтами);
• ВАY – штифтовая (со смещением по высоте);
• ВАU – штифтовая (со смещением по радиусу);
• ВАZ – штифтовая (со смещением по высоте и радиусу);
• S – софитная – применяется для подсветки салона;
• E – с винтовой резьбой основания;
• X – нестандартная конструкция;
• Р – (с основанием d=1,5 см и колбой – 26,5 мм) – для поворотников и стоп-сигналов;
• Р – в случае постановки в начале кода маркировки – фланцевая;
• W – мощность (60W);
• W – латинская буква в начале кода обозначает наличие стеклянного цоколя (используется для подсветки номера).

• А – обыкновенная;
• АМН – автомобильная миниатюрная;
• АС – софитная;
• АКГ – кварцевая галогенная;
• Т – миниатюрная;
• R – с цоколем из металла;
• R2 – с колбой из стекла d свыше 40 мм;
• Р – с основанием в 15 мм и колбой не более 26,5 мм;
• SV(C) – софитные двухцокольные;
• H – галогенные;
• Y – обозначение стеклянной колбы оранжевого оттенка;
• ВА – симметричные штифтовые;
• ВАY – штифтовые (со смещением по высоте);
• ВАZ – штифтовые (со смещением по высоте и радиусу);
• W – с цоколем из стекла.

Разработана и классификация количества подключаемых контактов:

• S – 1 контакт;
• D – 2 контакт;
• T – 3 контакта;
• Q – 4 контакта;
• P – 5 контактов.

Любому автолюбителю значительно легче подобрать лампу для своего транспортного средства, если он умеет расшифровывать обозначения.

Основные выводы

1. Маркировка элементов может осуществляться по отечественной (ГОСТу) или европейской системе в зависимости от производителя.
2. Буквенное обозначение информирует о виде лампы и типе цоколя, а цифровое о его размере или диаметре.
3. Классификация может производиться и по числу контактов.
4. В автофарах чаще всего применяются галогенные, газоразрядные и светодиодные виды ламп.
5. Тип цоколя может определить назначение источника света при оборудовании систем освещения автомобиля.

В современном автомобилестроении все больше внимания уделяется светодиодам и все меньше классическим лампам накаливания. Новые модели машин предъявляют более высокие требования к техническим характеристикам не только конструкции фар, но и используемых в них ламп.
