Как проверить катушку зажигания своими руками: признаки неисправности и диагностика

Принцип работы катушки зажигания

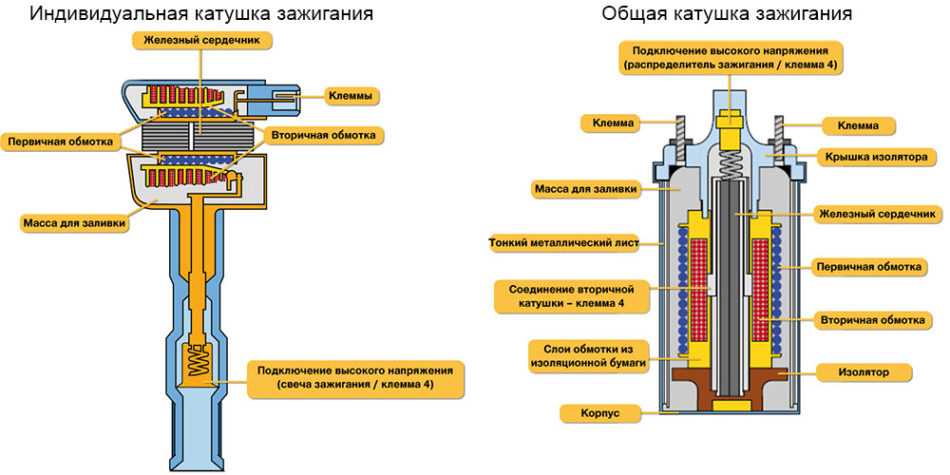

Конструкция обычной катушки зажигания аналогична конструкции трансформатора. Катушка зажигания предназначена для создания высокого напряжения из низкого. Она состоит из железного сердечника (магнитопровода), первичной обмотки, вторичной обмотки и электрических соединений.

Магнитопровод предназначен для усиления магнитного поля. На этот стальной сердечник намотана тонкая вторичная обмотка. Она изготовлена из изолированного медного провода толщиной 0,05-0,1 мм, намотанного до 50 000 раз.

Первичная обмотка изготовлена из медного провода толщиной 0,6-0,9 мм и намотана поверх вторичной обмотки.

Техническая конструкция может отличаться в зависимости от области применения катушки зажигания. В случае обычной цилиндрической катушки электрические соединения обозначаются как клемма 7 (вывод первичной обмотки), клемма 11 (вывод первичной/вторичной обмотки) и клемма 9 (высоковольтный контакт).

Первичная обмотка соединяется с вторичной на выводе 11. Такая схема используется для упрощения производства катушек. Ток в первичной обмотке, включается и выключается с помощью прерывателя (трамблера) или блока управления (ЭБУ). Величина тока определяется сопротивлением катушки и напряжением, приложенным к клемме 7.

Очень быстрое изменение тока, вызванное ЭБУ (трамблером), изменяет магнитное поле в катушке и индуцирует импульс напряжения, который преобразуется в высоковольтное напряжение вторичной обмотки. Оно проходит через кабель зажигания к искровому промежутку свечи зажигания и воспламеняет топливно-воздушную смесь в двигателе.

Величина индуцированного высокого напряжения зависит от скорости изменения магнитного поля, количества витков вторичной катушки и напряженности магнитного поля.

Напряжение индукции размыкания первичной обмотки составляет от 300 до 400 В. Высокое напряжение на вторичной обмотке может достигать 40 кВ, в зависимости от катушки зажигания.

О ремонте таких деталей.

Старые модели грешат проблемой, когда перегорает добавочное сопротивление. Такое «горе» поправимо своими руками. Для ремонта его необходимо демонтировать, перед этим следует запомнить расположение подходящих проводов. Перегоревший добавочный резистор перематывают. Используют провод из стали Ст0 диаметром 0,4 мм и длиной примерно 140 см.

Наматывать следует на сердечнике диаметром 0,5 мм. Готовую спираль приклёпывают заклёпками к контактным пластинам, укладывают в желобок керамической пластины, заливают жидким стеклом или эпоксидной смолой. По нему протекает ток, нагревающий спираль, поэтому её заливают компаундом. Сопротивление обмотки проверяют мультиметром, оно должно иметь значение 1,25 – 1,4 Ом.

Можно использовать никелиновый провод марки НП 2. Диаметр выбирают примерно 0,3 мм, намотку производят на оправке диаметром 3,5 – 4 мм. Это выполняют своими руками, используя приспособление для намотки витков, дрель или другие приспособления.

На снимке видно оборванное сопротивление «Москвич 412».

У более современных изделий отсутствует дополнительное сопротивление, но их преследуют другие виды неисправностей, которые легко обнаружить внешним осмотром. К ним относят механические повреждения корпуса, сколы карболитовой крышки, износ резьбы на контактных винтах, пробой высоковольтного импульса на массу.

Неисправную крышку, которую пробивает, заменяют новым изделием. Нужно аккуратно развальцевать края металлического корпуса, извлечь дефектную деталь, установить новую крышку. После этого снова завернуть края корпуса. Обычно работоспособность удаётся восстановить.

Некоторые водители пытаются восстановить трещины или сколы крышки эпоксидной смолой. Для этого они изготавливают «хитроумную опалубку», которую заливают смесью эпоксидной смолы с наполнителем. В некоторых случаях ремонт своими руками получается, но в большинстве случаев это ненадолго.

Какие неисправности не диагностируются омметром

Омметром можно диагностировать только обрыв или короткое замыкание обмотки. Межвитковое замыкание в обмотке при измерении сопротивления будет малозаметно из-за небольшого сопротивления одного витка и, как следствие, незначительного изменения общего сопротивления при замыкании между витками. Пробой изоляции между витками как одной, так и разных обмоток обнаруживает себя лишь при воздействии на это место высокого напряжения. Он и вовсе не может быть обнаружен с помощью мультиметра.

Почему загрязнения мешают искрообразованию

Катушка зажигания, как и любой другой трансформатор, повышающий напряжение электрического импульса, уменьшает его ток. Загрязнение изоляторов катушек и свечей маслом и нагаром проводит электрический ток, поэтому может быть представлено в виде сопротивления, подключенного параллельно искровому зазору и шунтирующего его. Ток, идущий через этот шунт из грязи и влаги, сильно снижает мощность электрического импульса, приложенного к искровому зазору. Поэтому напряжение импульса на электродах свечи тоже падает, и его не хватает для уверенного пробоя межэлектродного промежутка. Следовательно, чем выше напряжение искрообразования, тем меньше ток импульса, а система зажигания чувствительнее к различным загрязнениям.

Почему ломается катушка зажигания

По истечении своего периода использования, который указан в инструкции по эксплуатации автомобилей, катушка зажигания должна быть заменена на новую. Но иногда она выходит из строя намного раньше. И владельцу автомобиля стоит быть в курсе, какие действия могут этому способствовать.

Существует несколько основных причин, из-за которых катушка зажигания становится неисправной:

Повреждения в процессе естественной эксплуатации. Катушка, как и любые другие запчасти автомобиля, выполняет ряд задач. При этом она контактирует с другими элементами, которые так или иначе могут повлиять на ее поверхность. Появление микротрещин способствует разрушению изоляционного слоя, а это моментально отражается на функционале самой детали. Наиболее часто среди элементов катушки ломаются уплотнители. Они изготовлены из синтетических материалов, которые не такие плотные, твердые и «непробиваемые», как запчасти из металла. Любые повреждения уплотнителей неизменно приводят к протеканию масляных жидкостей, которые накапливаются на поверхности катушки зажигания и выводят ее из строя.

Проблемы с контактами. Катушка боится влаги, пыли, загрязнений. Если собственник не аккуратно ездит по лужам, либо мыл авто, забыв про технику безопасности, он вполне мог повредить часть элементов, включая катушку напряжения. Зимой владельцев транспортных средств беспокоит другая проблема – составы, которыми сотрудники дорожно-транспортных хозяйств по приказу администрации региона обрабатывают поверхность дороги. Это особые соляные растворы, с примесью щелочей. Они способствуют разрушению состава снега, но и довольно вредны для автомобильных запчастей.

Перегрев. При частом и продолжительном использовании автомобиля катушки перегреваются, что способствует их скорейшему выходу из строя. Чтобы этого избежать, производители рекомендуют использовать особую жидкость, которая будет охлаждать работу запчастей

В такой ситуации важно, чтобы система кондиционирования работала на полную мощность, иначе специальные жидкости не справятся со своей задачей

Вибрация. В процессе использования транспортного средства вибрирует не сам автомобиль, а некоторые детали. Например, головки блока цилиндров, которые располагаются в непосредственной близости от катушки зажигания. Именно эти блоки приводят к тому, что катушка начинает дребезжать, а затем постепенно выходить из строя.

Несмотря на все причины, которые могут вывести из строя катушки зажигания, их нельзя назвать слабыми запчастями. Напротив, эти узлы могут эксплуатироваться десятки лет, пока старение или пробоины в корпусе не выведут их из строя. Чтобы знать на 100%, когда необходимо производить замену этого элемента, требуется использовать все способы проверки катушки зажигания.

Как проверить исправность катушки зажигания

Проверка катушки зажигания для систем с распределителем зажигания начинается с «прозвонки» (измерения сопротивлений) обмоток.

Какое сопротивление должно быть на катушке зажигания

Для этого переключатель мультиметра сначала устанавливается в положение 200 Ом и измеряется сопротивление первичной обмотки, прикладывая щупы мультиметра к выводам «+» и «К».

Сопротивление должно быть в пределах от 0,2 Ома до 3 Ом (в зависимости от модели катушки и точности показаний мыльтиматра). В любом случае контакты «+» и «К» должны прозваниваться.

Затем мультиметр переключается в положение «20кОм», то есть предел измерения устанавливается 20 килоОм. Далее измеряется сопротивление между выводами «К» и центральным выводом высоковольтного провода (для этого щуп необходимо упереть в контактную медную зону внутри круглой ниши установки высоковольтного провода). Сопротивление должно быть в пределах от 2 до 4 килоОм.

Более эффективна проверка катушки зажигания непосредственно в рабочем режиме. Для этого можно построить схему, аналогичную, показанной на рисунке 7:

Но еще проще соединить контакт «+» с положительной клеммой аккумулятора проводом толщиной не менее 2 кв.мм. К высоковольтному выводу катушки подключить провод зажигания с закрепленной заведомо исправной свечой зажигания. Корпус свечи соединить с массой автомобиля, двигателя автомобиля или отрицательной клеммой аккумулятора, если АКБ снята с машины, и проверка происходит в стационарных условиях.

Далее подключить к выводу «К» катушки зажигания провод также сечением не менее 2 кв.мм. Если другим концом провода касаться отрицательной клеммы аккумулятора, должны проскакивать искры в свече. Касания должны быть обязательно кратковременными, чтобы не выгорела катушка первичной обмотки и проскакивала хорошая искра. В таком случае лучше вообще зачищенным торцом провода проводить вдоль клеммы аккумулятора, чтобы шел поток искрения.

Однако иногда второй способ проверки не годится для электронных катушек зажигания. Искры может не наблюдаться при исправной катушке.

Труднее произвести проверку сдвоенных катушек зажигания. Первичная обмотка у них обычно подключена к разъему. Прозванивать ее мультиметром можно, только зная схему катушки зажигания. Вторичная обмотка прозванивается между двух высоковольтных выводов. Сопротивление вторичной обмотки может быть немного выше, чем 4 килоОма.

Неисправность индивидуальных катушек зажигания определить, не имея знаний в области радиотехники сложно, так как для проверки необходимо собирать электронную схему.

Однако есть стопроцентный способ найти неисправную катушку. Если двигатель троит, можно последовательно отключать разъемы от катушек зажигания при заведенном двигателе.

Если после отключения катушки обороты двигателя меняются, двигатель начинает двоить, следовательно, искра зажигания в данном цилиндре присутствует. Тогда вновь подключают разъем и переходят к проверке следующей катушки, пока не найдут цилиндр, в котором при отключении разъема, характер работы двигателя не изменяется.

Видео — как ПРАВИЛЬНО проверить катушки зажигания:

Конечно, проще это сделать при помощи компьютерной диагностики. Она может сразу показать код ошибки и расшифровку, например, «пропуск зажигания к цилиндре 3».

Но отсутствие искры в конкретном цилиндре – это еще не повод утверждать, что неисправна катушка. В индивидуальные катушки зажигания встроен добавочный резистор (позиция 8 на приведенной ниже схеме индивидуальной катушки в разрезе).

Обычно его легко достать, сняв резиновый наконечник 9. Далее следует измерить его сопротивление (от 500 Ом до нескольких килоОм). Если он не прозванивается, следует поменять.

Затем катушку зажигания цилиндра с отсутствием искры меняют местами с заведомо исправной катушкой с соседнего цилиндра. Если пропуск зажигания теперь уже будет наблюдаться в соседнем цилиндре, а нерабочий цилиндр заработает, тогда точно проблема в катушке зажигания.

Видео — как вычислить неисправную катушку зажигания:

Обычно в первую очередь выходит из строя встроенный коммутатор, сама высоковольтная катушка исправна, но приходится менять все целиком. Есть мастера, которые перепаивают выходной транзистор во встроенном коммутаторе, но опыт показывает, что восстановленные индивидуальные катушки работают недолго.

Как проверить катушку зажигания тестером

Проверка бобины зажигания — это длительный процесс, состоящий из внешнего осмотра и проведения тестов с использованием измерительных приборов. Бобины обычно тестируются на особых стендах в сервисных мастерских или дилерских центрах. Если нужно провести измерения в кустарных условиях, обычно используют мультиметр — универсальный прибор с широким спектром действия.

Бобина зажигания располагается в переключателе, поэтому для тестирования следует отогнуть защёлкнутый фиксатор и убрать кабели с переключателя. Затем берётся мультиметр и на нём производится установка настроек, необходимых для проверки напряжения. Теперь следует приложить один из кабелей к выводу бобины, а второй к кузову машины.

В качестве результата данного замера должны получиться показатели в размере 12 В. Если у машины есть неисправности в электронной системе управления или электрической цепи переключателя, то на мультиметре высветится показатель в 0 В.

Подготовка к проверке

До начала самого тестирования бобин следует провести небольшую подготовку. Нужно приобрести мультиметр (прибор, способный измерять напряжение и электрическое сопротивление) и отыскать руководство пользователя машины. В разных автомобилях могут быть встроены разные типы бобин, а показатели для конкретной машины указываются в паспорте. Если средство передвижения было приобретено на вторичном рынке, стоит попробовать отыскать необходимые данные через интернет.

Для проверки катушки зажигания понадобится мультиметр с возможностью измерения сопротивления и напряжения

Показатели, которые следует искать в указанной книжке — это сопротивление первичной и вторичной обмотки. Если в руководстве их не получилось найти, значит во время теста лучше руководствоваться усреднёнными данными, которые описаны в статье.

Какое сопротивление должно быть на катушке зажигания

Для определения напряжения ручки прибора устанавливается на уровень 200 Ом. После этого проводится измерение сопротивления первичной обмотки. Щупы прикладываются к выводам «+» и «К».

Для исправной бобины цифры в районе от 0,2 до 3 Ом считаются нормальными. Точные числа могут варьироваться от конкретного вида бобины и точности показателей мультиметра. Контакты «+» и «К» позволяют получить показатели в любой ситуации.

Для первичной обмотки сопротивление в диапазоне от 0,4 до 2 Ом считается допустимым

Теперь прибор переводится на настройки в 20 кОм. В таком положении надо измерить сопротивление между «К» и средним выводом высоковольтного кабеля. Чтобы это сделать, ткните щупом в контактную зону (выполнена из меди) внутри круглой дырки установки высоковольтного провода. Показатели на приборе работающей бобины отобразят от 2 до 4 кОм.

Внешний осмотр

Обычно наружный облик бобин отличается в каждой конкретной модели, однако на каждой из них можно отыскать основные части — короб, контакты, крышку и центральный зажим. Для осуществления визуального осмотра необходимо лишь внимательно просмотреть на бобину и определить её состояние. Если на поверхности присутствуют небольшие трещины, сколы, царапины, значит бобина повреждена. Внешний короб устройства делают из эбонита, неспособного проводить ток. Поэтому обычно перебои с функционированием этой детали связывают с внутренними изъянами.

Проверка первичной обмотки

Для совершения тестирования нужно настроить мультиметр для замера электрического сопротивления. Затем контакты подключаются к кабелям со знаками «плюс» и «минус» на бобине зажигания.

Схема проверки первичной и вторичной обмоток катушки зажигания

Если после окончания тестирования мультиметр выдаёт на табло цифры от 0,4 до 2 Ом, значит бобина в порядке и работает исправно. Если показатели отличаются от тех, которые указаны выше, значит произошёл обрыв обмотки бобины.

Катушка зажигания

Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора

Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.

Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.

Знание ответа на вопрос, как проверить катушку зажигания – это простой и верный способ выявить неисправность детали и понять, требуется или нет его замена.

Назначение

Основным предназначением катушек зажигания является трансформация низковольтного электрического тока, который получается от аккумулятора или от генератора, в специальный электрический импульс с достаточно высоким напряжением. За счёт данного процесса в свечах зажигания вырабатывается необходимая для запуска двигателя искра.

Принцип работы

Принцип работы описываемого устройства достаточно прост. В первичную обмотку катушки осуществляется подача низковольтного напряжения, создающего магнитное поле. Иногда подобное напряжение полностью отсекается прерывателем, способствуя тем самым резкому сокращению магнитного поля и образованию в витках катушки зажигания оптимальной электродвижущей силы.

Согласно закону физики по электромагнитной индукции, показатель образующейся электродвижущей силы является прямо пропорциональным количеству витков контура. Именно по этой причине во вторичной катушке, где присутствует больше витков, появляется импульс высокого напряжения. Он проходит по высоковольтным проводам и подаётся к свече зажигания. Благодаря данному импульсу, который передаётся катушкой, между электродами свечи зажигания появляется искра, воспламеняющая воздушно-топливную смесь.

В более устаревших моделях авто напряжение от катушки зажигания передавалось к свечам посредством распределителя зажигания. Подобная схема не отличалась надёжностью, потому свечные катушки зажигания более современных авто объединены в специальную систему и распределены строго по одной на каждую свечу.

Виды катушек

На данный момент различается три основных вида катушек зажигания. Каждый из них характеризуется своими конструкционными особенностями и требует более внимательного рассмотрения:

классические, которые используются на автомобилях с системами зажигания, где присутствует распределитель;
двухвыводные – используются в системе стандартного зажигания с прямой подачей электрического напряжения;
индивидуальные – в данной системе для каждой свечи предназначена одна катушка.

Все три вида схожи по своей конструкции, за исключением некоторых нюансов. Классический вариант состоит из двух обмоток – вторичной и первичной. Вторая при этом помещается внутрь первой. Разница между обмотками заключается в количестве витков используемой проволоки, а также в толщине провода.

Это интересно: Как завести автомобиль зимой? 7 способов холодного запуска

Во внутренней части данных обмоток размещён сердечник, выполненный из ферромагнитного сплава. Каждая обмотка имеет по два вывода. У первичной они оба являются входными. У вторичной один вывод является выходным, а второй соединен с первичной обмоткой. Все перечисленные выше элементы помещены в герметичный корпус. Что касается выводов, то они выходят на крышку корпуса.

Двухвыводная катушка от классического варианта отличается присутствием двух сердечников – внутренний, который помещён в обмотки, а также внешний, что находится над ними. Вместо одного высоковольтного вывода вторичного варианта обмотки, у подобной катушки их всего два.

Что касается индивидуальной катушки, то она отличается тем, что сверху размещается не первичная, но вторичная обмотка. При этом высоковольтный вывод её подсоединён к специальному наконечнику, что надевается на вывод свечи.

Все виды катушек являются неразборными и не подлежат ремонту. Данные элементы необходимо проверять и своевременно осуществлять замену

Это очень важно, так как обрыв или замыкание обмоток может стать причиной сбоев в работе, а также приведёт к полной неработоспособности двигателя

Профессиональное тестирование

Понадобится оборудование профессионального класса. Оптимальным решением станет отведение отдельного стенда под проверку катушек. Так можно будет задавать различные скоростные режимы валикам, проводя имитации разных типов работ.

При взаимодействии нужно следить за тем, чтобы постоянно поддерживалась искра вне зависимости от рабочего режима. Перед проведением проверки нужно убедиться в правильном подсоединении данного питания, в противном случае можно получить недостоверные данные, что помешает определению неполадок.

Как проверить исправность катушки зажигания

Какое сопротивление должно быть на катушке зажигания

Однако иногда второй способ проверки не годится для электронных катушек зажигания

. Искры может не наблюдаться при исправной катушке.

. Вторичная обмотка прозванивается между двух высоковольтных выводов. Сопротивление вторичной обмотки может быть немного выше, чем 4 килоОма.

Видео — как ПРАВИЛЬНО проверить катушки зажигания:

Видео — как вычислить неисправную катушку зажигания:

Три способа диагностики

Далее рассмотри три провернных способа проверки катушки зажигания.

Метод визуального тестирования

Сильной стороной метода визуального тестирования (известен как метод “проверки искрой”) является простота реализации. Он не требует никаких приборов и выполняется даже в дороге. Главными недостатками обоснованно считаются невысокая точность, большая трудоемкость, риски ударов током.

Для этого метода потребуются исправная свеча и пассатижи, может понадобиться торцевой свечной ключ.

К работе целесообразно приступать не ранее чем через четверть часа после выключения двигателя, чтобы он успел остыть.

Сначала снимается провод первой свечи, к нему подключается контрольная свеча. Удерживая свечу пассатижами за изолятор, касаемся резьбовой частью юбки неизолированного металлического участка корпуса двигателя. При работающем двигателе и исправной катушке между электродом и корпусом проскакивает интенсивная искра фиолетового цвета. Для минимизации рисков можно не запускать двигатель, а на пару секунд включить стартер.

Вывод о неисправности катушки делается в том случае, если искра слабая или имеет выраженный желтоватый оттенок. Отсутствие искры говорит об отказе катушки или полном отсутствии контакта.

Если в двигателе нескольких катушек, процедура контроля выполняется для каждой из них.

Если нет запасной исправной свечи, в качестве визуального индикатора привлекается свеча, которая выкручивается из одного из цилиндров двигателя.

На свечи подается напряжение в несколько киловольт

С учетом этой особенности при обращении к методу визуального контроля в любой форме его реализации соблюдайте осторожность и не касайтесь незащищенными частями тела неизолированных частей бортовой электропроводки

Второй

Данный способ выявления неполадок схож с методом «научного тыка». Такая проверка катушки зажигания заключается в поочередном отсоединении клемм во время работы двигателя. Хотя этот метод может многим показаться варварским, он помогает быстро определить неисправную катушку.

Отсоединив провод от катушки, разряд перестанет поступать в камеру сгорания топлива и работа двигателя в данном цилиндре будет нарушена. Сбой можно легко определить по звуку и ритму мотора. Если при выключении очередной катушки в работе двигателя не произошло изменений, это и есть неисправная деталь.

Третий — научный способ

Для проверки катушки зажигания вам потребуется мультиметр. Извлеките все катушки и проверьте сопротивление с помощью прибора. На величину сопротивления влияет коррозия на контактах, поэтому перед проверкой очистите элементы от грязи, остатков масла и других образований, мешающих точно определить характеристики элемента.

Чтобы измерить сопротивление на первичной обмотке, щупы прибора необходимо установить на обоих контактах. При этом мультиметр нужно выставить в положение 20 Ом.

Однако на всех четырех катушках (при условии, что ваш ДВС имеет 4 цилиндра) должно быть примерно одинаковое сопротивление.

Для измерения вторичной обмотки следует подключить первый щуп прибора к одному из контактов, а второй — к пружине, которая идет к катушке. Поскольку величина сопротивления на вторичной обмотке может составлять от 6 до 10 кОм, флажок мультиметра нужно установить на 20 кОм. Таким образом, можно без труда определить неисправную катушку и заменить ее.

Стоит отметить, что ресурс данного элемента составляет 60-70 тыс. км. По опыту многих автолюбителей оригинальные запчасти, установленные на авто производителем выдерживают более 100 тыс., поэтому приобретайте качественные детали у надежных поставщиков.
