Как заменить салонный фильтр на мазда 3 2 л 2006 г в

Замена воздушного фильтра Мазда 3

Конструкция воздушного фильтра на Мазда 3 с объемом двигателя 1.6 и 2.0 литра отличная. Это поясняется расположением воздуховодов. В первом случае воздушный фильтр установлен над крышкой клапанов, во втором — в левой части отсека, ближе к аккумуляторной батарее (АКБ).

Форма очистительного элемента:

  • 6л.: прямоугольная, бумажный наполнитель, гигроскопическое волокно;
  • 0 л.: квадратная, в пластиковом обрамлении с бумажным наполнителем.

При наличии расходных материалов, замена воздушного фильтра Мазда 3 своими руками проводится в течение 10 минут.

Как часто производить замену?

Рекомендован интервал замены в 40 – 43 тыс. км, такие данные в инструкции по эксплуатации Мазда 3 (2008 год). Профилактика очистительного элемента, воздухозаборников должна проводиться каждые 15000 км.

Если машина часто используется на пересеченной местности, то профилактика и осмотр воздушного элемента учащается на треть. Несмотря на высокую степень фильтрации, частицы пыли все-таки проникают внутрь цилиндров, камеры сгорания.

Выбор воздушного фильтра на Mazda 3

Технические параметры:

  • 6 литра: длина 310 х ширина 210 х высота 350 мм;
  • 0 литра: длина 275 х ширина 185 х высота 55 мм.
Модификация двигателя Артикул Цена (руб.)
MAZDA 3 (BK) 1.6 (105 л.с.) 1987429184 (ориг.) от 300 — 350
—/— 1982003335 (ориг.) —/—
—/— JAPKO 20335 —/—
—/— MEYLE 35123210006 —/—
—/— STELLOX 7101064SX —/—
—/— SAKURA Automotive A1762 —/—
—/— BLUE PRINT ADM52249 —/—
—/— FILTRON AP113/3 —/—
—/— MANN-FILTER C 3220 —/—
—/— AWM EA 0601 —/—
—/— JAPANPARTS FA335S —/—
—/— NIPPARTS J1323047 —/—
—/— LYNXauto LA-420 —/—
—/— KNECHT LX 1921 —/—
—/— MAHLE ORIGINAL LX 1921 —/—
—/— PARTS-MALL PAH059 —/—
—/— PATRON PF1322 —/—
MAZDA 3 (BK) 2.0 (150 л.с.) MEAT & DORIA 18287 от 390 — 420
—/— 2003337 (ориг.) —/—
—/— 2039930 (ориг.) —/—
—/— UFI 3034400 —/—
—/— MEYLE 35123210004 —/—
—/— KOLBENSCHMIDT 50014143 —/—
—/— STELLOX 7101116SX —/—
—/— PURFLUX A1237 —/—
—/— DENCKERMANN A140357 —/—
—/— SAKURA Automotive A1768 —/—
—/— JS ASAKASHI A475J —/—
—/— MANN-FILTER C 2841 —/—
—/— HENGST FILTER E658L —/—
—/— BOSCH F026400129 —/—
—/— JAPANPARTS FA337S —/—
—/— NIPPARTS J1323054 —/—
—/— LYNXauto LA429 —/—
—/— KNECHT LX 1688 —/—

Данных о совместимости комплектующих от других изготовителей с Мазда 3, не имеется. При покупке фильтров от сторонних производителей, качество не гарантировано.

Заменив самостоятельно воздушный фильтр на Mazda 3 оригинальным, будьте уверенны в длительном ресурсе эксплуатации, качественной очистке, максимальной подаче потока в камеру сгорания.

Замена воздушного фильтра Мазда 3

Перед тем, как самому поменять воздушный фильтр, проводим комплексную диагностику автомобиля, идентифицируем возможные поломки, рассчитываем количество расходного материала, времени, сил, средств.

Где находиться воздушный фильтр в Мазде 3: моторный отсек левая часть для конфигурации Мазда 3 2.0 л., и правая часть для Мазда 3 1.6 2007 года.

Последовательность действий при замене:

  • помещаем машину на ровную платформу, принимаем основные меры по обеспечению безопасности, устанавливаем противооткатные башмаки, включаем первую передачу, открываем капот;
  • для мотора объемом 1.6 л.: отщелкиваем пластиковую декоративную крышку. Всего 4 фиксатора по периметру;
  • для мотора объемом 2.0 л.: в правой стороне моторного отсека выкручиваем фиксаторы, снимаем декоративную плиту, отщелкиваем три фиксатора по периметру;
  • извлекаем фильтр, протираем полость от пыли, укладываем новый. Стрелка в сторону «слева-направо»;
  • закрываем крышку.

Работы по замене воздушного фильтра на Мазда 3 своими руками окончены. Плановая профилактика через 14 – 16 тыс. км.

Как заменить

Если появилась необходимость провести замену салонного фильтра, рекомендуем сначала определиться с фильтрующим элементом. В продаже есть два вида: угольный и противопыльный. Первый имеет более высокую степень очистки, но и загрязняется существенно быстрее. Второй прослужит дольше и лучше подойдёт для автолюбителей, которые эксплуатируют транспорт в более-менее чистой среде.

Несмотря на то, что в 3-й Мазде заменить фильтр несколько сложнее, чем в других моделях японского производителя, вам потребуется не больше 30 минут. Автомобиль должен быть в заглушённом состоянии, работу можно проводить как на улице, так и в гараже.

Необходимый инструмент

Для замены понадобится обычный инструмент, который есть в каждом доме. Подготовьте заранее:

  • набор накидных ключей;
  • тонкую отвёртку;
  • толстую плоскую отвёртку;
  • несколько тряпок.

Инструменты должны быть чистыми, без остатков масла или других веществ. Работа будет выполняться в салоне, поэтому грязные материалы будут источником неприятного запаха и могут испортить интерьер.

Выбор нового салонного фильтра

Как уже говорилось ранее, для замены можно выбрать угольный или противопыльный фильтрующий элемент. Для Мазды есть довольно много расходников, как новых оригинальных, так и подобных от других производителей. Несмотря на то, что вторые имеют более низкую цену, их качество не всегда отвечает заводским требованиям и они гораздо быстрее изнашиваются.

Выбирайте оригинальные салонные фильтры к Мазде 3

Большинство специалистов рекомендуют выбирать оригинальные фильтры с пометкой (BP4K-61-J6X-9A). При покупке следите, чтобы упаковка была целой, без следов вскрытия. Для замены понадобится два фильтрующих элемента, их лучше приобрести в одном месте.

Пошаговая инструкция по замене фильтра салона

После подготовки всех необходимых инструментов и материалов можно приступать к работе:

  1. Отключаем аккумулятор, отсоединив клему с «минуса».

    Отсоединение клемы с «минуса» аккумулятора

  2. Подбираемся к блоку предохранителей. Для этого необходимо снять крышку бардачка.
  3. Снимаем декоративный элемент на передней панели. Это можно сделать с помощью тонкой плоской отвёртки. Особых усилий прилагать здесь не нужно, достаточно немного сдвинуть полоску влево.

    Снятие декоративного элемента для доступа к болтам

  4. Получив доступ к болтам, которые фиксируют крышку бардачка, откручиваем их. Вытягиваем вещевой мешок, расшатывая его по сторонам.
  5. Далее откручиваем винт под бардачком, который фиксирует штекер.
  6. Снимаем боковую панель со стороны пассажира на переднем сидении. С помощью тонкой отвёртки снимаем несколько заглушек, которые закрепляют декоративную панель к двери.

    Для снятия боковой панели отжимаем клипсу плоской отверткой

  7. Снимаем небольшую панель спереди под бардачком. Её держат две клипсы, которые необходимо отжать аналогично боковым.
  8. После получения полного доступа к панели предохранителей снимаем её, открутив два болта. После снятия блока болты остаются внутри него.
  9. Чтобы добраться к самому салонному фильтру, потребуется ещё снять коробку со штекерами, которая осталась после демонтажа блока предохранителей. Она также крепится на двух болтах.

    Снимаем заднюю крышку для получения доступа к салонному фильтру

  10. Снятие фильтра начинается с выкручивания двух болтов, которые фиксируют корпус устройства. После этого аккуратно вытягиваем из корпуса штекер электрического управления.
  11. Для замены фильтрующих элементов снимаем боковую крышку отсека и вытягиваем старые расходники.

    Открываем боковую крышку отсека для съема старых фильтрующих элементов

  12. Перед установкой новых рекомендуем протереть тряпкой отсек от грязи и пыли, которая накопилась там за несколько месяцев.
  13. Устанавливаем новые фильтрующие элементы.
  14. Проводим сборку в обратном порядке.
  15. Подключаем аккумулятор.

В качестве наглядного примера можете посмотреть весь процесс замены салонного фильтра на видео.Оговоримся, что существенных отличий в установке фильтра на Мазду 3 различных годов выпуска нет, будь то 2008 или 2011 год.

Видео установки фильтра салона на Mazda 3

Как мы видим, процесс замены салонного фильтра довольно простой, если знать, как добраться до фильтрующих элементов. Нет необходимости использовать специальный инструмент или грубую физическую силу. Поэтому такую работу можно выполнить в одиночку, сэкономив на автосервисе

Рекомендуем уделить особое внимание сборке и надёжно зафиксировать все болты и клипсы

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Когда производится замена салонного фильтра Мазда 3

На фото — Мазда 3, в которой засорившийся салонный фильтр затрудняет работу печки и кондиционера

Многие автовладельцы попросту забывают о том, что воздух, поступающий в салон, проходит через фильтрующий элемент, который нужно регулярно менять. А периодичность замены салонного фильтра в случае Mazda 3 первого поколения составляет раз в 2 года или же каждые 40 тыс. км пробега. Начиная с 2009 года выпуска, когда на рынке появилась «Тройка» второй генерации, регламент немного изменился. Владельцы Mazda 3 BL обязаны производить замену фильтра раз в 2 года или же каждые 30 тыс. км.

Как заменить салонные фильтры в Mazda 3 BK 2007 и 2008 годов выпуска:

  • Отсоедините минусовую клемму аккумулятора.
  • Откройте перчаточный ящик.
  • Снимите с креплений декоративный пластик на передней панели. В этих целях используется шлицевая отвертка с тонким лезвием. После отщелкивания фиксаторов потребуется сдвинуть деталь влево.
  • Крестовой отверткой открутите два винта, которыми крепится бардачок.
  • Выньте из проема корпус бардачка и открутите закрепленный на нем штекер.
  • Теперь снизу под торпедой (в районе бардачка) найдите две клипсы, удерживающие пластиковую защиту, и, нажав на них, опустите вниз и снимите защиту.
  • Используя шлицевую отвертку, снимите клипсу крепления накладки в районе левой ноги переднего пассажира.
  • Снимите саму накладку.
  • Руками выверните два вертикально расположенных крепежных винта блока предохранителей (платы).
  • Ключом на 12 открутите гайки, на которых крепится металлическая скоба платы.

Видеоурок по замене салонного фильтра Мазда 3

  • Снимите плату вместе со скобой.
  • Отсоедините два левых разъема платы, дав ей повиснуть на оставшихся справа проводах. Полностью отсоединять блок необязательно.
  • Максимально отодвиньте в сторону жгут проводов слева и отсоедините две колодки, нажимая отверткой на замок и одновременно вытягивая разъем рукой.
  • Произведите демонтаж черного датчика температуры, вывернув крестовой отверткой два крепежных самореза по краям детали.
  • Снимите технический лючок отделения для установки воздухофильтра. Он крепится тремя шурупами под крестовую отвертку.
  • Извлеките два старых фильтра, потянув их на себя. Сперва извлекается первый фильтр, после чего появляется доступ ко второму – он расположен сверху над первым. Нужно заметить, что фильтры не взаимозаменяемы между собой, так как имеют различия.
  • При помощи пылесоса и микрофибровой салфетки тщательно очистите рабочие полости и радиатор печки.
  • Слой поролона на обратной стороне лючка также не помешает очистить сжатым воздухом или нейтральным чистящим средством.
  • Установите новые фильтры, используя направляющие желоба. Сперва вставляется верхний фильтр, после чего его нужно поднять, что позволит задвинуть нижний фильтр.
  • Установку демонтированных элементов произведите в обратном порядке.

Заменить салонный фильтр в Мазда 3 можно самостоятельно за 15-20 минут

 Замена воздушного фильтра салона своими руками на Mazda 3 BL (2011 и 2012 года):

Используя шлицевую отвертку, отогните две защелки на панели под бардачком и снимите ее.
Отсоедините штекер от снятой панели (потребуется разъединить как сам замок, так и клипсу, удерживающую провод).
Снимите декоративную обшивку в районе левой ноги переднего пассажира. Для этого достаточно просто поддеть элемент пальцем и потянуть.

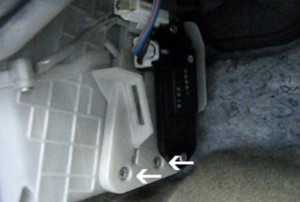

Открутите три самореза, которыми крепится белый лючок отсека с воздухофильтром.
Вытяните штекер черного датчика температуры. Снимать сам датчик необязательно.
Вытяните две части фильтрующего элемента. Сперва нижнюю, затем верхнюю.
Используя пылесос и влажную салфетку (губку, тряпку), тщательно почистите полость отсека от пыли и инородных тел.

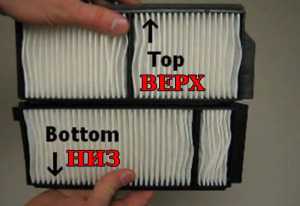

Установите соответствующим образом новые фильтры, следуя маркировке

При этом обратите внимание, что они отличаются. На верхней части есть полоска из поролона.
Установите снятые элементы в обратном порядке.

Примечание:

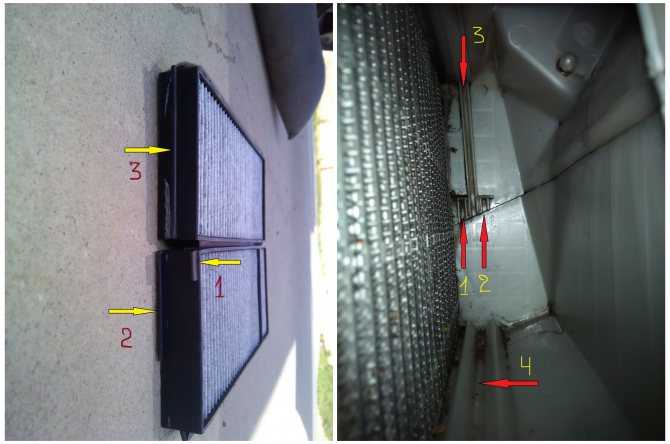

При установке следите за правильным расположением фильтров между собой: стрелки на корпусах элементов должны быть друг напротив друга и направлены назад. Выступ нижней части фильтра должен войти в паз верхней части.

Очень важно правильно и ровно вставить в корпус новые элементы. На дальней стенке корпуса фильтра есть направляющие

Вставляя первый элемент, нужно попасть в направляющие на дальней стенке и в направляющие на ближней стенке. Дальше поднять фильтр вверх. После этого устанавливать и нижний элемент.

Расположение пазов в коробе фильтра

23. Соберите конструкцию в обратной последовательности.

Замена салонного фильтра на Мазде 5

Для того, чтобы заменить фильтр салона в Мазде 5 своими руками, вам потребуется крестообразная и плоская отвертки.

Сначала необходимо снять боковую пластиковую защиту, которая находится снизу слева под бардачком. Потяните верхнюю часть накладки на себя, чтобы она отщелкнулась.

После этого снимите пластиковую панель, которая находится прямо под бардачком. Оттяните ее вниз, а потом отпустите, чтобы отщелкнулись все защелки. Снимите ее с заднего фиксатора.

Фильтрующий элемент расположен слева под крышкой, закрепленной четырьмя саморезами. Выкрутить их нужно при помощи крестообразной отвертки.

Снимите крышку фильтра и отсоедините от нее два штекера. Один легко снимается рукой, а второй нужно поддеть плоской отверткой.

Поочередно достаньте оба фильтрующих элемента.

Устанавливая новые фильтры, обратите внимание на правильность расположения сторон, а также обратите внимание на верх и низ. На обеих частях фильтра есть фиксаторы, которые сцепляют их друг с другом

Вставьте новые фильтры в отсек: сначала верхний, приподняв его, а затем нижний, чтобы он зацепился за верхний.

Соберите все в обратном порядке.

Замена салонного фильтра на Мазде 6

Сначала необходимо открыть бардачок и вытащить оттуда все предметы. Затем на правой стенке снаружи снимаем крепление и отсоединяем его от бардачка.

На правой стенке с внешней стороны снимите крепление и отсоедините его от бардачка. После этого сдавите стенки бардачка и откройте его до конца, опустив вниз. Получиться должно примерно следующее:

Далее открываем 2 защелки на крышке салонного фильтра и убираем её в сторону.

Отщелкните два фиксатора на крышке короба салонного фильтра и уберите ее. Достаньте старый фильтрующий элемент. Не трясите им, чтобы вся пыль не высыпалась в салон.

Старый фильтр выглядит примерно так:

Вставляем в короб новый воздушный фильтр, не забыв тщательно пропылесосить или протереть посадочное место.

Верните снятую крышку фильтра салона на место, поднимите крышку бардачка и зацепите ее на крепление.

Бардачок собран, а фильтры стоят на месте – можно ехать.

Артикулы и размеры


Оригинал Mazda BP4K61J6X9A

Воздушный фильтр для салона Мазда 3 БК 2007 состоит из двух частей. Каждая из них имеет одинаковые размеры: длина 236, ширина 98 и толщина 22 мм.

Стоит он не дёшево, поэтому многие предпочитают экономить, покупая аналоги, которые зачастую не уступают по качеству. Приведём некоторые из них.

Противопылевые неоригинальные салонные фильтры Mazda 3 первого поколения:

  • AMD — AMDJFC73;
  • AMIWA — 2001061;
  • Miles — AFW2199;
  • Metaco — 1010023;
  • Goodwill — AG1232KCF;
  • Stellox — 7110242SX.

Существуют более дорогие, но с улучшенным уровнем фильтрации — угольные элементы для Mazda 3 BK 2004:

  • Vic AC405EX;
  • Mitwell MA2770;
  • Fortech FS026C;
  • Mitwell MA8123;
  • Kujiwa KUK3502;
  • Corteco 80000406.

Какой купить угольный или обычный


Салонные фильтры: обычный противопылевой (слева) и угольный (справа)

Салонный фильтр для Мазда 3 БК 2003 может быть противопылевым или угольным. Рассмотрим характеристики и особенности каждого из них в отдельности.

Противопылевой фильтрующий элемент состоит из целлюлозного или синтетического волокна и гофрированной бумаги, заключённых в прямоугольную рамку. По своей структуре он похож на воздушный фильтр двигателя, но имеет меньшую плотность. Его своевременная замена способна оградить людей, находящихся в Mazda 3 BK 2008 от пыли, сажи, мелких частиц резины, цветочной пыльцы и тяжёлых летучих смесей. Некоторые производители пропитывают волокна детали хлором, благодаря чему возможна защита от некоторых видов бактерий. Плюс такого расходника — цена. Его покупка не ударит по карману даже самых экономных водителей.

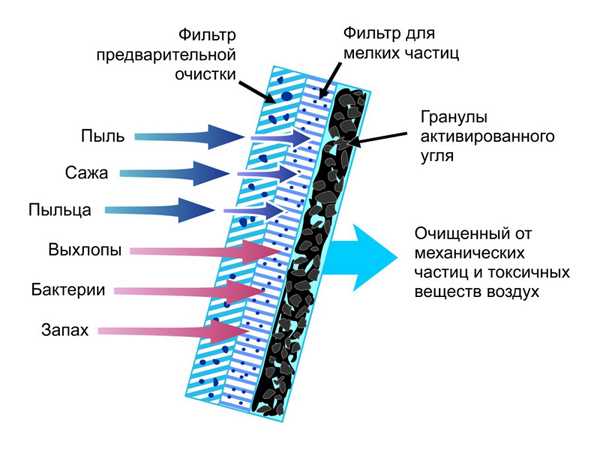

В конструкцию угольного фильтра салона для Мазда 3 входит синтетическое волокно способное за счёт своих электростатических свойств задерживать микрочастицы размером до 1 мкм. Здесь в прямоугольной рамке расположено три фильтрующих слоя. Первый служит барьером для относительно крупного мусора и пыли. Средний слой состоит из микроволокна, которое является преградой для мелких частиц. Третий слой — формированный активированный уголь, нейтрализующий вредные химические вещества, газы и запахи. Чаще всего в производстве применяется кокосовый уголь, он считается наиболее эффективным.

По всем показателям угольный фильтр салона лучше противопылевого. Единственный минус — высокая стоимость. Он может быть в 2-3 раза дороже обычного.

Выбор салонного фильтра на Мазде 3

Каталожный артикул / поисковый индекс Стоимость (Руб.)
Оригинальный бумажный BBP2-61-J6X От 2000 (комплект)
BK: ( 10.2003 — 12.2009 )BL: ( 12.2008 — н.в. )

BM: ( 09.2013 — н.в. )

седан BK: ( 09.1999 — 06.2009 )

седан BL: ( 12.2008 — н.в. )

седан BM: ( 09.2013 — н.в. )

(длина 250 х ширина 102 мм)

NF-63742 От 1500 — 1600
Filtron K1252-2X —/—
Bosch 198745698 —/—
Delphi TSP 03 25442 —/—
Fram CF12584-2 —/—
COMLINE EKF188 —/—
PURFLUX AHC208 —/—
BLUE PRINT ADM52520 —/—
BLUE PRINT ADM52503 —/—
KNECHT LAK 158 / LA 158 —/—
BOSCH 1 987 432392 (угольный) От 1700
HENGST FILTER E3928LI-2 —/—
MANN-FILTER CU 26 008-2 —/—
JAPKO 21MA8 —/—
SAKURA Automotive CAC-17150 —/—
PATRON PF2220 (угольный) —/—
JS ASAKASHI AC0157SET —/—
COMLINE EKF336-2
PURFLUX AH292 (угольный)
BLUE PRINT ADM52522 (угольный)

Замена салонного фильтра на Мазде 3

Замена фильтра начинается со снятия бардачка. Для этого необходимо снять декоративную накладку, за которой находятся винты крепления бардачка. Ее просто сдвигают влево, и она отщелкивается. Для снятия корпуса бардачка после этого следует открутить винты крепления (2 шт.).

Откручиваем винт, который держит штекер, а затем снимите клипсы крепления пластикового щитка. Открутите винты, на которых держится блок предохранителей, и тоже его снимите. Отсоедините от него разъемы.

Снимите крышку короба воздушного фильтра и аккуратно достаньте фильтрующий элемент, не засыпав все вокруг пылью. Лучше протереть отсек влажной тряпочкой. После этого необходимо вставить на место новый фильтрующий элемент и собрать все в обратной последовательности.
