Второй шанс
Имеется достоверная информация, что пылесосы «Ракета», которые были выпущены в 80-х годах, в некоторых квартирах работают и до сих пор. Есть и такие люди, которые сменили старую технику на более новую, а старый добрый пылесос упрятали куда-нибудь подальше в гараж или кладовку. Но не спешите выбрасывать это чудо техники. Если у вас где-то спрятана такая модель пылесоса, то его смело можно привести в порядок и успешно использовать в случае проведения какой-нибудь особенно пыльной работы. Этот аппарат еще не единожды послужит вам там, где жалко испортить новую технику.
Если вы человек, который хоть немного умеет управляться с простенькими инструментами, вам не составит особого труда починить старый пылесос самому. В случае если старая схема вашего аппарата не сохранилась, её легко можно отыскать в интернете. Подробные чертежи с описанием легко помогут вам разобраться в причине поломки. Самая распространенная проблема этих моделей — подшипники. Старые со временем изнашиваются, но вы легко сможете заменить их новыми. Чтобы подшипники прослужили дольше, их нужно хотя бы один раз в год смазывать.
Еще одна частая проблема этих пылесосов — двигатель. Хоть когда-то эта техника была очень качественный, всё же годы берут свое и уже износившийся двигатель может вовсе выйти из строя. Скорее всего, оригинал двигателя для такой модели купить будет очень сложно. Лучше поискать в интернете компании, производящие различные моторы, которые устанавливаются на старые пылесосы с помощью переходников.

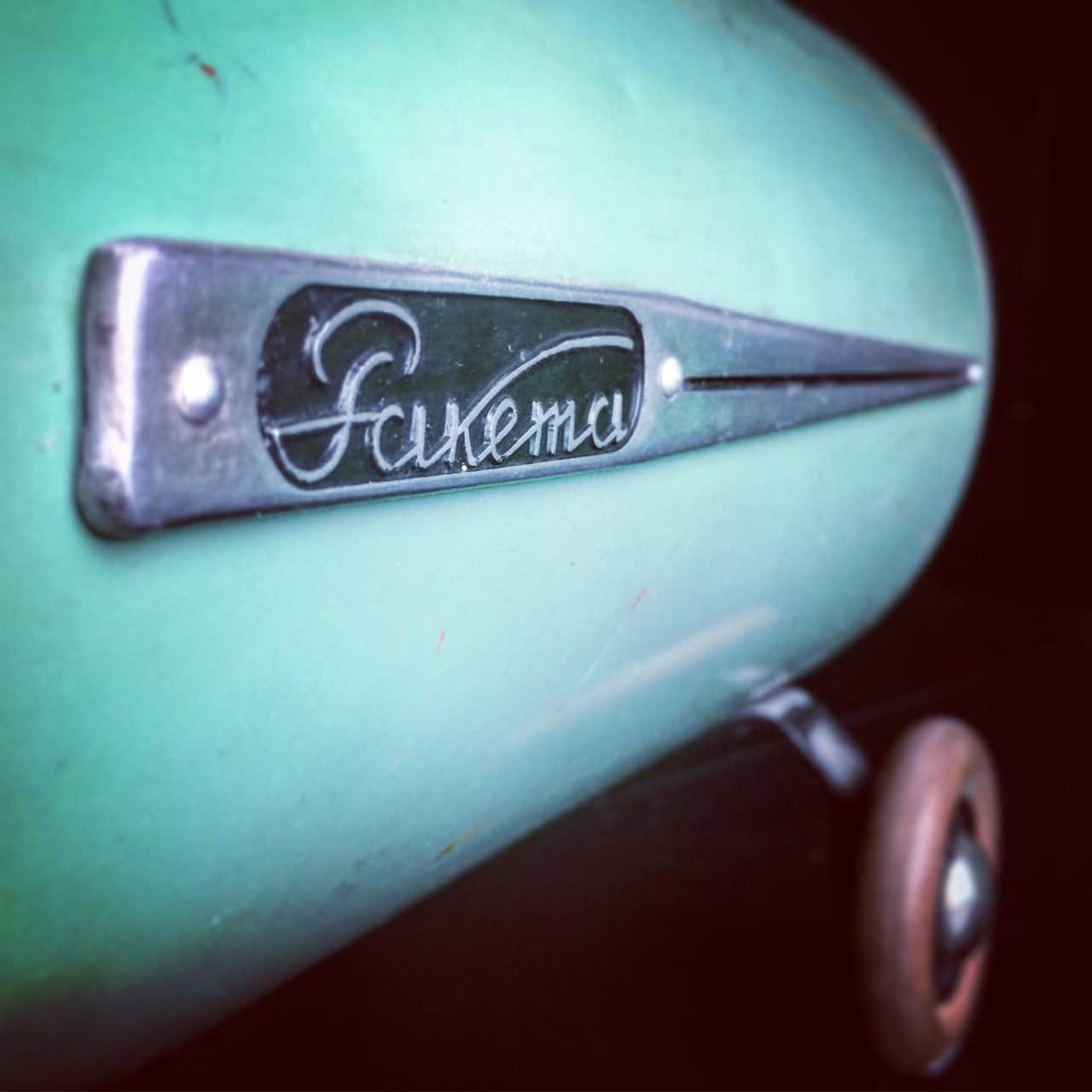

Пылесос «Ракета»
Хочу рассказать о пылесосе, который я привез с дачи – это модель исправно служит моей семье на протяжении многих лет и приобреталась в 70-е годы XX века.
Это «Ракета М7», которая производилась с 50-х годов по 90-е годы и является одним из самых знаменитых пылесосов СССР.
Благодаря удивительному контролю качества на производстве, все модели пылесоса славятся своей неубиваемостью.
Пылесос производился в г. Днепропетровск, Украина. В советские годы пылесос стоил не мало, больше половины зарплаты среднестатистического работника ,около 90 рублей. Дизайн пылесоса выполнен в виде ракеты, даже в наше время вызывает восхищение и неподдельный интерес. Дизайн действительно крутой. Кроме того, пылесос довольно компактный и для своего времени имел просто уйму насадок.
К пылесосу прилагалась подробная инструкция, в которой все подробно расписано о предназначении каждой насадки. Пылесос имеет довольно небольшие размеры и довольно мощный мотор. В инструкции к пылесосу сказано, что его можно использовать на выдув как компрессор, что позволяет его задействовать при побелке помещений и покраске забор.
Кстати, довольно часто простые советские граждане пользовались такой возможностью пылесоса. Шланг пылесоса выполнен из надежной резины обитой тканью. В отличии от новых пылесосов невозможно представить, чтобы шланг треснул по линии изгиба или износился каким-то образом.
Источник
Самоделка из двигателя старого пылесоса. Показываю что получилось
Недавно сделал удлинитель для гаража из шнура старого пылесоса, многие смеялись над этой поделкой, но она работает. От этого же агрегата остался двигатель, который работает, но под нагрузкой из него слегка валит дым. Решил поэкспериментировать и добить силовой агрегат.
Для этого от двигателя необходимо отделить вихревую установку и добраться до вала. Но не все так просто.
Разборка в фото галерее.
Оказалось крыльчатка завальцована, пришлось вскрывать жестянку как консервную банку плоскогубцами.
Следующий шаг это подготовка режущего лезвия для посадки на вал. Лезвие взял от очень крепкой мехпилы, просверлил отверстие по центру с помощью сверла по кафелю и стеклу, ссылки на статьи в конце данного поста, не забудьте посмотреть будет интересно.
Чтоб сильно не замарачиваться подготавливаю в пластиковом ведре отверстие под вал двигателя и крепления.
Монтирую двигатель на место в ведре. Красота.
Прикручиваю провода и устанавливаю лезвие на вал.
Настало время испытаний. Как-то боязно, не охота получить в лоб открутившимся куском лезвия. Поэтому закрепил ведро в старых покрышка с помощью монтажных стяжек. Делается это для того, что в момент старта легкое ведро пытается убежать, за счет инерционных сил.
Засыпал в емкость цельную, старую кукурузу. Закрыл крышку. С проводом в руках спрятался за стол и призвел запуск. Нажал кнопку ВКЛ.
Первый запуск был коротким, следующий был последним, т.к с двигателя повалил дым. Он изначально на «ладан дышал» но в этой экспериментальной установке ему пришел конец.
В следующий раз применю исправный двигатель и железное ведро. Установлю на какую либо станину. И буду молоть зерновые.
Для чего он нужен: В ближайшее время откроется рыболовный сезон. Магазинная прикормка в рыбалке это черная дыра в бюджете, а без нее не клюет. Поэтому буду прикормочные смеси делать сам. А свежемолотое зерно это лучшая прикормка. Аналогия со свежемолотым кофем. Кто знает тот поймет. Эта самоделка сбережет бюджет и улучшит результат на рыбалке.
Не пропусти будущую самоделку, оформи подписку, она бесплатна.
Функция выдува
Иногда может потребоваться не только функция всасывания, но и выдува. В пылесосах «Ракета» были обе функции и шланг можно было подключить с разных сторон. Причем в «Ракетах» в комплекте были даже насадки для побелки стен. В современных же пылесосах это встречается редко.
Чтобы использовать выдув любого пылесоса потребуется всего лишь большой и прочный пакет, а также дополнительный шланг.
Отрезаем один нижний угол пакета и вставляем в него шланг выдува, делаем отверстие для кабеля, прочно заматываем изолентой. Затем в этот пакет помещаем пылесос, верх пакета крепим к шлангу всасывания.
Особенности пылесосов марки Ракета.
Название аппарат получил за мощность и удлиненный корпус. Заборное отверстие и выброс отработанного воздуха находились на противоположных торцах. Инструментом не только собирали пыль, но белили и красили, используя распылитель. Было несколько модификаций, с годами инструменты совершенствовались, становились более удобными. Если вначале шнур хранился снаружи, в последних моделях появилась катушка для сматывания. Решетка из пылесборника переместилась на корпус, появилась складывающаяся удобная ручка, вместо расположенной по всей длине. Но основная конструкция в пылесосах – коллекторный двигатель, удлиненный металлический корпус, облик ракеты остались прежними. Поэтому инструкция по эксплуатации пылесоса Ракета 7М и Ракета 77 отличаются только во второстепенных деталях.
Марка «Ракета» не прекратила существование. В настоящее время выпускаются модернизированные аппараты, Ракета 77М. В них увеличена мощность, стал более современным дизайн, улучшилась ситема очистки воздуха от пыли. Но современная модель уже не настолько долговечна и технологична. Мешковый пылесос становится меньше востребованным. С 2006 года право на производство раритета перешло к небольшой компании. Распространяются пылесосы через интернет, сервисных центров нет, услуг по ремонту компания не оказывает.
Советский пылесос Ракета
Название получил благодаря своей обтекаемой форме. Производитель использовал разную окраску. Широко распространеная светло-коричневая и темно-синяя.Выпускаля в 1956-80х годах Днепропетровским агрегатным заводом (№489)Цена: примерно 36 рублей (Чуть больше трети средней месячной зарплаты).Мощность двигателя: 600 ВтМощность всасывания: 210 ВтМодель двигателя: АВ-600Мешок располагался в «носовой» части агрегата.Комплектовался насадками для щелей, чистки ковров, мебели и одежды.Также в комплект входила насадка для разбрызгивания жидкостей. И, так как пылесос мог работать на «выдувание», его часто использовали для побелки потолков.
Пылесос “Ракета 7м”
Этот малыш по праву считается самым популярным из всех. Ведь стоил аппарат совсем недорого, но при этом благодаря мощности 400 Вт. справлялся, казалось, даже с непосильной для него работой. Кроме этого в комплекте пылесоса поставлялась небольшая полка для хранения инструментов и приспособление, которое использовали для побелки, также давались две дополнительные щетки, так как в процессе работы основные очень сильно изнашивались.
Устройство пылесоса «Ракета» было достаточно простым. В середине корпуса располагался надежно закреплённый механизм, который всасывал в себя воздух. С другой стороны он плотно упирался в заднюю крышку, где крепился выключатель. Мусоросборник был изготовлен из качественной плотной ткани и крепился в передней части пылесоса. Наверху пылесоса располагалась ручка, с помощью которой его можно было без усилий носить по квартире. Также встроенный в ручку индикатор, указывал на степень наполненности мешка для мусора.
Советы мастеров
При поломке старого пылесоса не нужно спешить его выбрасывать – аппарату можно дать вторую жизнь. Возможно, проблема скрывается в неисправности, которую можно устранить своими руками. К самым распространенным поломкам относятся:
Это распространенные проблемы не только старых моделей (например, «Вихрь» или «Урал»), но и новых пылесосов. При должной сноровке со всеми этими поломками справится любой домашний мастер. Но если эксплуатировать морально устаревший аппарат уже не планируется, вариантов другого его применения очень много, начиная от детских игрушек и заканчивая более масштабными изделиями, такими как компрессор или газонокосилка
Но при этом важно помнить о технике безопасности и использовать средства защиты при работе с опасными техническими инструментами и оборудованием
Что можно сделать из старого пылесоса
Нередко возникает ситуация, когда в дом покупается пылесос новой конструкции с современными функциями, а старый агрегат оказывается ненужным и стоит без дела. В этом случае многие хозяйственные пользователи хотят выяснить, что можно сделать из старого пылесоса. Существует несколько интересных вариантов, которые сможет реализовать любой домашний мастер с базовыми знаниями и минимальными навыками.
Самые полезные самоделки для дома, дачи, гаража и мастерской – в материале далее.
Необходимый инструмент и материалы
Если старый пылесос находится в исправном состоянии, то подручных материалов будет достаточно для создания простых и полезных изобретений. Практически в каждом гараже есть различные устройства и детали, вышедшие из строя, которые могут понадобиться при сборке. К основным элементам относятся:
Также могут пригодиться лакокрасочные материалы, которые позволят улучшить эстетику самоделки. Помимо материальной базы необходимо подготовить набор инструментов, перечень которых зависит от сложности конструкции будущего изделия.
Как правило, он ограничивается отверткой, комплектом гаечных ключей, сварочным аппаратом, шлифовальной машинкой, строительным уровнем, рулеткой и расходниками (крепежными и соединительными деталями).
Раритетный СОВЕТСКИЙ Пылесос, Которому Уже 50 лет, а он Все Работает!
Многие возможно считают, что на барахолках продают старые и не нужные вещи. Так называемый ширпотреб. Отчасти да, но в этом всем разнообразии всегда есть настоящие клады ценных вещей. Сегодня я вам расскажу про один очень удивительный экземпляр советского времени.
Я больше чем уверен многие читатели знают какое было советское качество, современные китайские или другие производители даже рядом не стоят. Конечно в современное время есть, много других плюсов, но сегодня я вам покажу пылесос которому больше 50 лет. А это простите, срок для любой техники, но только не советской.
Самым пожалуй распространенным пылесосом была «Ракета», которая имела несколько разновидностей. Например, у нас в доме, как сейчас помню, была ракета 77. Еще выпускали Ракету 12. Он действительно гудел и шумел, как ракета. Куда дели его родители остается догадываться.
Но еще ранее была модель пылесоса в форме ракеты «Чайка», которую выпускали в 1940 годах в московском заводе «Коммунаров». Особенность всех советских пылесосов в том, что они всасывали не мусор, как например современные, а пыль. То есть мощность двигателя и время службы центральных плат были намного больше современных пылесосов. Я бы наверное сказал, что тогда пылесосы делали для облегчения домашний (бытовых) нужд, нежели прибыль для их производителей.
Какой советский пылесос уже 50 лет НЕУБИВАЕМЫЙ?
У моего деда сохранился пылесос «Ракета» 1966 года выпуска и который работает по сей день. Удивительная техника, вот именно поэтому мы и выиграли войну у немцев. (Отчасти шутка)
Особенность советского пылесоса сегодня в том, что он очень шумит, а расходников для ремонта к сожалению нет. Со временем шланг родной ссохся, но подошел другой от Самсунга.
В данный момент пылесосом пользуемся в гараже, в машине пылесошу, а когда ремонт был в квартире, то всасывал всю пыль, будь здоров. Что еще примечательно в советских пылесосах, что было два отверстия, для всасывания и выдувания. И к одному и к другому отверстию, можно подсоединить шланг. Бабушка рассказывала, что раньше с помощью пылесоса они опрыскивали цветы, а дед покрывал лаком мебель. Однако, было время и была техника.
А теперь давайте поговорим о ценах.
Признаюсь честно, такой раритет торгаши на блошиные рынки не приносят, по ряду причин: громоздкий и спрос не велик. Поэтому остается только искать на интернет сайтах и онлайн барахолках.
Решил проверить, что случиться если подключить двигатель от пылесоса к зарядному устройству для аккумулятора
Если подключать двигатель от старого пылесоса напрямую в сеть 220, у него слишком большие обороты. В таком режиме использовать его для самоделок нельзя — сгорит. Вот и решил я поэкспериментировать и подключить к менее мощному источнику питания.
Добрый день, уважаемые подписчики и гости канала.
Не так давно я писал статью о том, как сделал из катушки от старого пылесоса переноску(ссылку на неё оставлю в конце). Так вот у меня ещё остался двигатель, который тоже нужно пустить в дело, не валятся же ему, пусть пользу приносит.
Но у меня возникла проблема, дело в том, что двигатель от пылесоса, если подключать его к 220 вольт без крыльчатки, выдаёт очень большие обороты, вдобавок ещё и греется. Начал я думать, как решить проблему своими силами и вспомнил про зарядное устройство для автомобильного аккумулятора, которое у меня лежит практически без дела, использую его крайне редко.
Зарядка самая простенькая, с возможностью переключения с 12 на 24 вольта и регулировкой силы тока.
Расчёт был такой, двигатель коллекторный, значит, ему по сути, должно быть без разницы, от какого напряжения работать. Но на 100% в успехе операции я не уверен.
Ещё немного подумал, а потом верх надо мной взял наш родной «авось» — авось обойдётся. Подключил провода от зарядки к двигателю, поставил переключатель вольтажа в положение 12 вольт, ток убавил на минимум.
Включил в розетку — зарядка заработала, двигатель загудел, но вращаться не начал.
Попробовал понемногу добавлять силу тока и вал закрутился. Всё работает, погонял минут 10 двигатель не греться. Регулировкой силы тока можно уменьшать или увеличивать количество оборотов, это достаточно удобно.
Теперь, нужно сделать на движок шкив и пробовать собрать какой-нибудь станочек. Какой именно, пока не решил. Если у кого есть предложения по этому поводу — пишите, идти по протоптанной тропинке оно надёжнее. Заранее спасибо.
Лучшее качество из прошлого
Особенностью было то, что каждый аппарат изготавливался вручную, для производства брали только самый качественный материал. Самым тщательным образом проводили тестирование, не допуская и малейшего брака. Мощный двигатель пылесоса «Ракета» мог выдержать до 50 минут бесперебойной работы, с небольшими пятиминутными перерывами. Только лишь благодаря этому, до сих пор ещё в наше время можно встретить пылесосы, изготовленные в начале восьмидесятых годов.
Самая первая модель пылесоса «Ракета» имела уникальный дизайн для тех годов. И хоть он был очень неповоротливым, громоздким и тяжёлым, на все эти недостатки можно было закрыть глаза, так как этот аппарат замечательно собирал в себя весь мусор, который встречался на его пути. С появлением этого незаменимого помощника уборка стала намного быстрее и легче. Так что люди абсолютно не обращали никакого внимания, на громкий вой, да и совсем не считали это проблемой. Приобрести пылесос «Ракета» считалось очень выгодным, т.к. с его помощью можно было не только сделать уборку в квартире, но и собрать крупный строительный мусор. А также благодаря его функции обратного выдувания, его использовали во время ремонта для побелки и покраски поверхностей. Эта, тогда ещё новая для людей техника, пользовалась огромнейшим спросом среди потребителей, тем более что цена была более или менее доступной каждому советскому человеку. Чаще всего ее можно было приобрести, только лишь по записи.
Популярнейшими моделями этой марки считаются: – “Ракета 7м”. – “Ракета 12а”.
Инструкция по эксплуатации пылесоса Ракета 7М
Электрический бытовой пылесос «Ракета» предназначен для чистки поверхностей мебели, ковров, одежды и других работ связанных с компрессией воздуха.
Во избежание перегрева мотора, работать инструментом можно 50 минут, перерыв не менее 10 минут. При работе следует следить за положением шнура, не допуская его резких перегибов. Следует оберегать инструмент от ударов и падения.
При покупке товара проверить комплект, согласно реестра и наличие заполненного гарантийного талона.
Технические характеристики:
- Потребляемая мощность — 400 Вт.
- Напор – 1100 мм вод ст.
- Вес инструмента без навесов – 6 кг.
- Шнур самосматывающийся.
- Прямой и изогнутый удлинитель для гибкого шланга.
- Насадки – ковровая, мебельная, универсальная, одежная, щелевая.
- Патрубок для отвода струи выходящего воздуха.
В комплекте предусмотрена полочка для принадлежностей и пара угольных щеток. Двигатель не влагозащищенный.
Большое внимание уделено безопасности работы. Основные пункты:
Основные пункты:
- Любые операции по чистке и обслуживание проводить на обесточенном оборудовании.
- Зона выдува только со стороны несъемной крышки.
- Насадка в работающем пылесосе должна забирать воздух, не прислонять ее к предметам наглухо.
Для работы в режиме вакуума, на гибкий шланг надеть нужную насадку, на выдув установить патрубок, включить аппарат. При обработке деликатных поверхностей регулировать разряжение регулятором потока воздуха на воздуховоде. По окончании работы очистить щелевой насадкой все сосуны, извлечь тканевый мешок с мусором и опорожнить его.
При работе в режиме компрессора подсоединить шланг на выдувное гнездо, надеть на банку пульверизатор, соединить со шлангом-воздуховодом, включить аппарат. Отрегулировать струю распыления, регулируя пальцем сечение воздушного отверстия. После окончания работы все компоненты очистить, помыть, но без применения бензина в качестве растворителя.
Своевременно производить замену износившихся щеток и расходников, пользоваться услугой гарантийной мастерской.
Подбор двигателя пылесоса по мощности и размерам
В приведённой таблице указаны мощность двигателя пылесоса, размеры, особенности и его обозначение. Номинальная частота и напряжение питания для всех моделей: 50/60Гц 220-230В. Технические характеристики электромотора необходимы для расчётов, проводимых для проверке соответствия параметров номинальным и при ремонте обмоток.
BORK
68
VC7725AA-38
1200W
BORK
69
НХ-80L
1500W
THOMAS
70
54AS016
1350W
THOMAS
Или просто сообщите обозначение пылесоса нашим продавцам и они предложат вам купить двигатель для пылесоса вашей модели.
38
От метро «Волоколамская» пешком 10 минут.
Вы можете купить товар самовывозом в Москве. Для доставки в другой город помимо Москвы выберите один из трех вариантов: через удобную Вам транспортную компанию, через почту России или через Вашего представителя в Москве. Магазин принимает оплату как по наличному, так и безналичному расчету.
Приведённая здесь информация даётся для общего ознакомления. Технические характеристики, внешний вид, конструктивные особенности могут отличаться от фактически предлагаемых к продаже товаров. Любые особенности товаров и цену можно уточнить по телефону магазина в его рабочие часы.
*Примечание: производители могут менять технические характеристики изделий.
Двигатель от пылесоса, куда можно применить?
Пылесос советский «Ракета» выбросить жалко, а валяется за ненадобностью уже давно. Под что можно его приспособить, может какое точило сделать? Предлагайте ваши варианты самоделкины)
У меня тоже давно валяется, но его пристроить некуда.
Фрезерок или бормашинка
Там оборотов наверняка около 15 тысяч (если не больше) — какое точило? Напрямую — никак. Можно что-то вроде гравёра стационарного соорудить, но скорее всего придётся паять схему управления. Обдув корпуса ещё нужно обеспечить. Стоит ли оно того? Вот попался помольный агрегат со старой кастрюлей: » >
То есть стать стоматологом) Сверлить зубы на дому «Ракетой»
Если честно я движок сам не видел. Он в пылесосе еще
Спасибо за идею!
Для небольшого ускорителя элементарных частиц, или адронного коллайдера, такой движок пойдет.
я два или три штуки бережно храню..
может из него пылесос сделать ?
4eh Чем были хороши старые советские пылесосы: в них (обычно) делали подключение на выхлоп, что в те времена позволяло с грехом пополам побелить потолок. Сейчас такой функционал может быть использован для сдува чего-то и откуда-то (не обязательно опилок; я, например, кота себе представил). К сож. свой старый «Днiпро» 195. года на 127 вольт давно выкинул, о чём жалею, поскольку добротность исполнения и раритетность дивайса вполне заслуживали более деликатного подхода. (См ветку по ретро инструменту).
и я такими ЦИКЛОНом выдуваю воду из системы технического водоснабжения — отлично работает давления хватает. на зиму приходится освобождать систему пластиковую — забор воды из речки.
воздушные шары можно надувать.. бульбулятор в аквариум сделать..
мне нравились старые шарообразные — ЗиЛ было написано на них.. перламутрового цвета..
не получится, силенок не хватит
А от воя у рыбок уши в трубочку не скрутятся?
вы сначала попробуйте, а потом говорите что неполучится.. нормально пылесос надувает шары.. главное вовремя остановиться..
- Дутье для горна.
- «промышленно-строительный» пылесос — с промежуточной камерой (сосать цемент, воду и т.п.)
zvolki зачодно.. кстати сейчас при строительстве новых домов модно закладывать в стены систему центрального пылесосывания.. я уже тоже думал — вот насобираю штук 5-6 таких девайсов, засуну в один ящик, и зарою поглубже в землю — шоб не слышно было..
Я свой Ракета 77 — подмарафетил и хочу туда вмонтировать небольшой аквафильтр! Может кто желает поделится советами, буду очень признателен. Основная статья есть в теме «самодельный водяной фильтр для пылесоса». А вот именно для РАКЕТЫ, как оно будет интересно! Большей степенью переживаю за попадание влаги на движок!
а зачем? не потянет Ракета воду, слабенькая она, двиг около 350Вт-это курам на смех
Vidis , думаете? может есть какие-то идеи по доработке фильтра или еще что-то, что может более качественно задерживать пыль?! Я аллергик, и при работе с «сухим» пылесосом, в воздухе остается еще много мелкой пыли, что в свою очередь очень зачастую вызывает у меня симптомы аллергии!
вода- не панацея, она не обеспечит нужный уровень фильтрации для аллергика. посмотрите на характеристики пылесосов. везде на выхлопе стоит хепа-фильтр, вот он как раз играет ключевую роль в чистоте выхлопа и обеспечивает нужный уровень. у «сухих» электролюксов для аллергиков рекомендуется покупать специальные мешки, которые плотнее и уровень фильтрации у них выше + установлены изначально хепа перед мотором + хепа на выхлопе (раньше так было, как сейчас не знаю, мой пылик уже лет 5 работает, меня полностью устраивает, а ничего принципиально нового вроде не придумали)
если вам принципиально надо мудрить именно с ракетой, то поставьте на выхлоп дополнительные воздушные фильтры, которые будут доочищать воздух, автомобильные или еще какие попадутся. только их площадь должна быть большой, чтобы сопротивление не сильно увеличивать и так не очень мощному потоку
Покупать или нет
В наше время «Ракеты» всё ещё выпускаются. Они имеют уже более современный дизайн, намного увеличена мощность, встроена многоуровневая система фильтрации. Каждый покупатель выбирает для себя то, что ему больше по душе. Также и у этой модели имеются свои поклонники. Но при выборе этой марки нужно помнить о том, что для сбора пыли используются мешки, что впоследствии заставит вас постоянно их покупать. Ещё в этих пылесосах используется фильтр, который с течением времени засоряется, теряет свою силу и всасывает уже намного хуже.
Не стоит вестись на низкую стоимость этих пылесосов. Ведь их качество уже далеко не то, которое было в далёкие 80-е. Невысокая цена обусловлена тем, что в 2006 году этот бренд выкупила небольшая компания, ведущая продажи лишь через интернет. Сервисных центров у этой марки нет совсем. Так что если аппарат вдруг сломается, вам самим придется искать решение этой проблемы.
Вторая жизнь пылесоса «Ракета». Как собрать все правильно.
Друзья привет, ну вот и настало время отчитаться по сборке разобранного в предыдущей статье пылесоса «Ракета»
Как и говорил, был заказан подшипник SKF 16100-2Z. Заказал в интернет магазине города, доставили на следующий день. Порадовало что подшипник закрытого типа.
Для сборки на понадобится:
1) Консистентная смазка
2) Плоская отвертка
3) Ключ рожковый на 10
5) Клей для фиксации резьбы
Итак, собираем поэтапно.
Берем «заднюю» половинку электродвигателя (та что со стороны щеток)

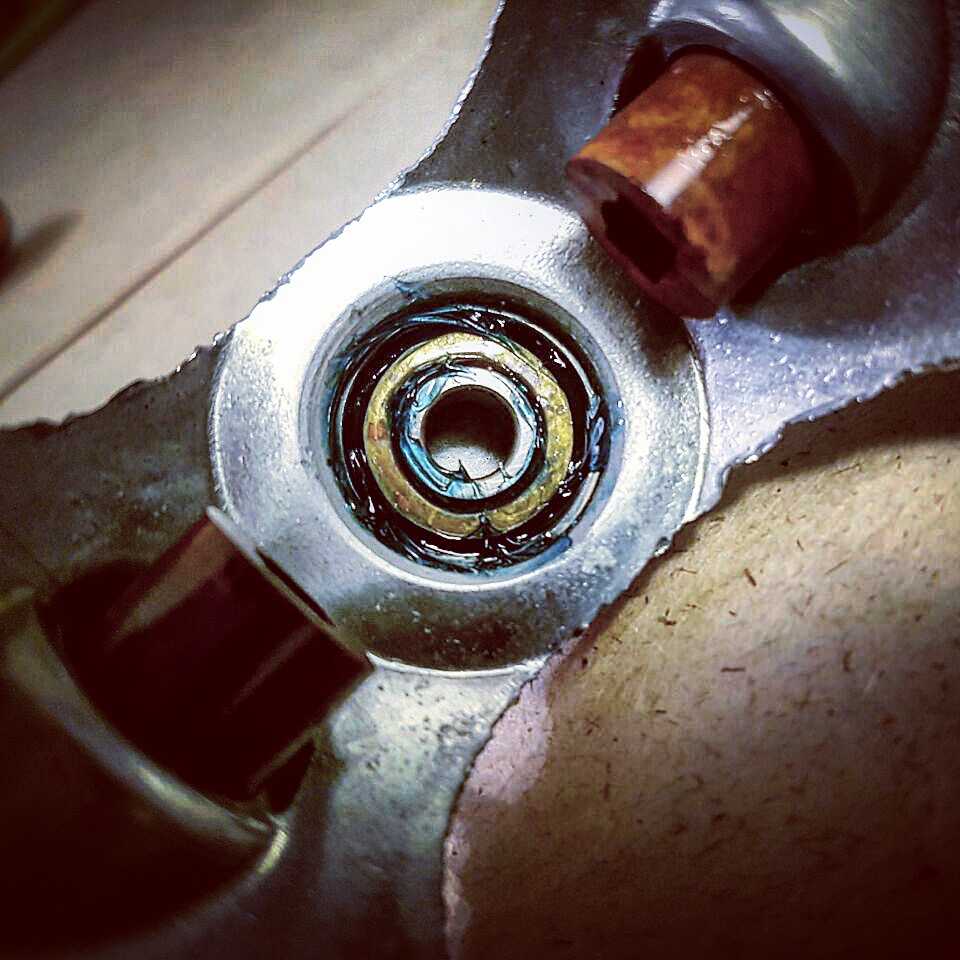

И обильно смазываем внешнюю обойму подшипника.

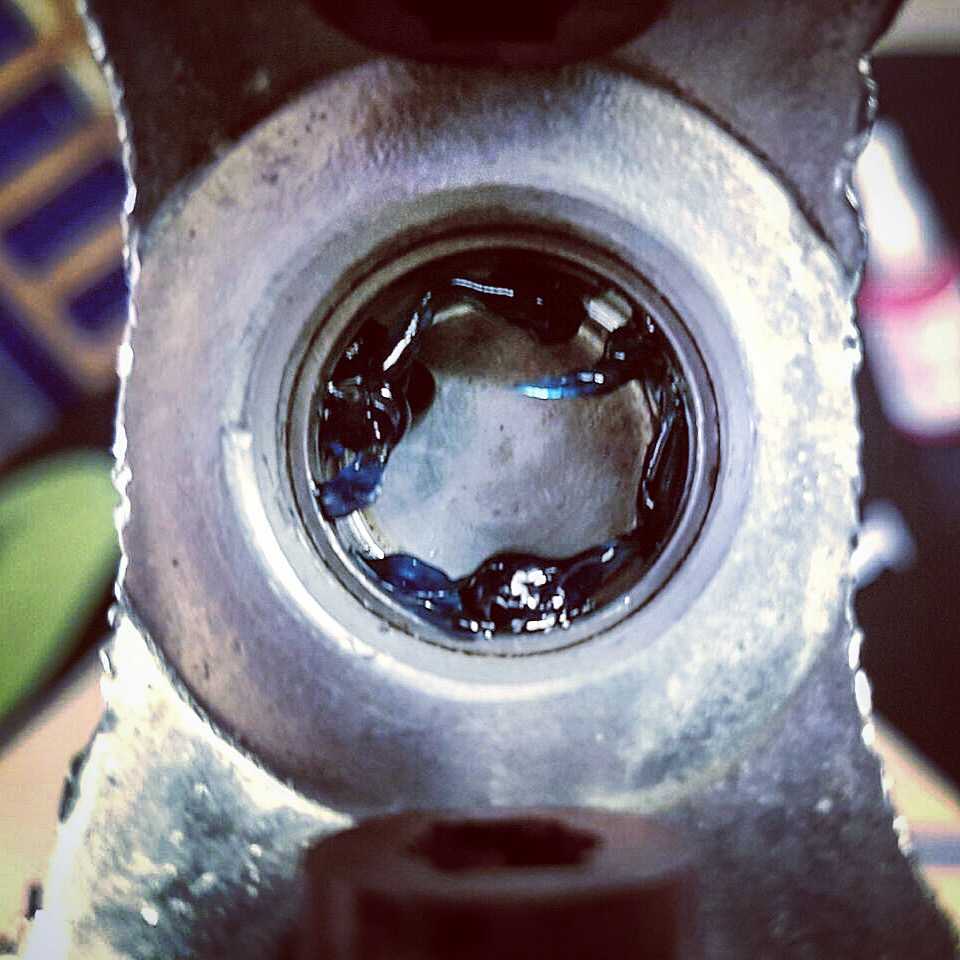

После вкладываем сепаратор с шариками и так же обильно смазываем.
Дальше закрываем имеющейся опорной шайбой для пружины. И она успешно прилипает на смазку. Отставляем в сторону.

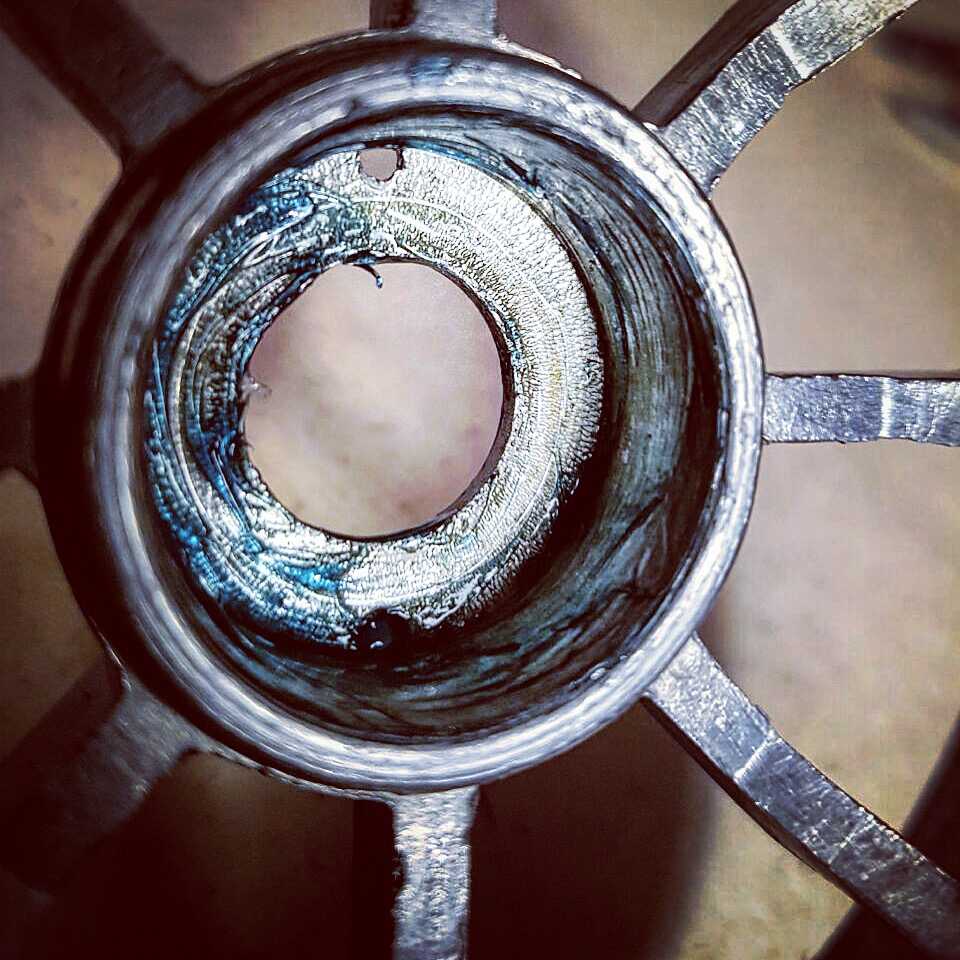

После этого берем ответную часть корпуса. В посадочном месте предварительно убираем заусенцы, которые появились после сверления отверстий для демонтажа обоймы подшипника (как сверлить отверстия писал в предыдущей статье).
Так же смазываем, и так же отставляем в сторону.

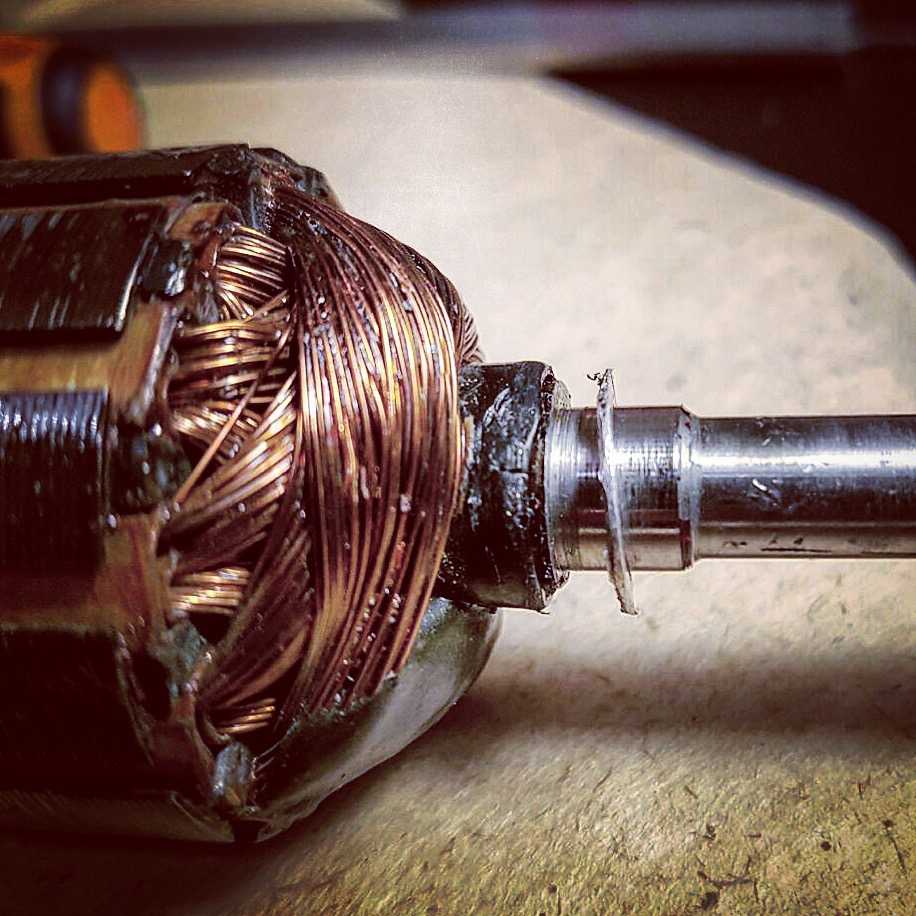

Теперь нужно сделать самое важное – запрессовать новый подшипник на вал ротора
Кстати, чтобы сохранить правильное расположение статора, я использовал остатки от крышки подшипника. Предыдущий подшипник был открытого типа и там была крышечка, которая прикрывала его от преждевременного запыления, но когда сепаратор разрушился, эту крышечку срезало на две части, одна из которых выглядит как шайбочка. Вот ее то и нужно использовать как опорную.
Далее смазываем посадочное место подшипника и придавливаем подшипник пальцами. Теперь о запрессовке. Запрессовывать нужно таким образом, чтобы исключить усилия на внешнюю обойму подшипника, если этого не делать, то подшипник раньше времени выйдет из строя.

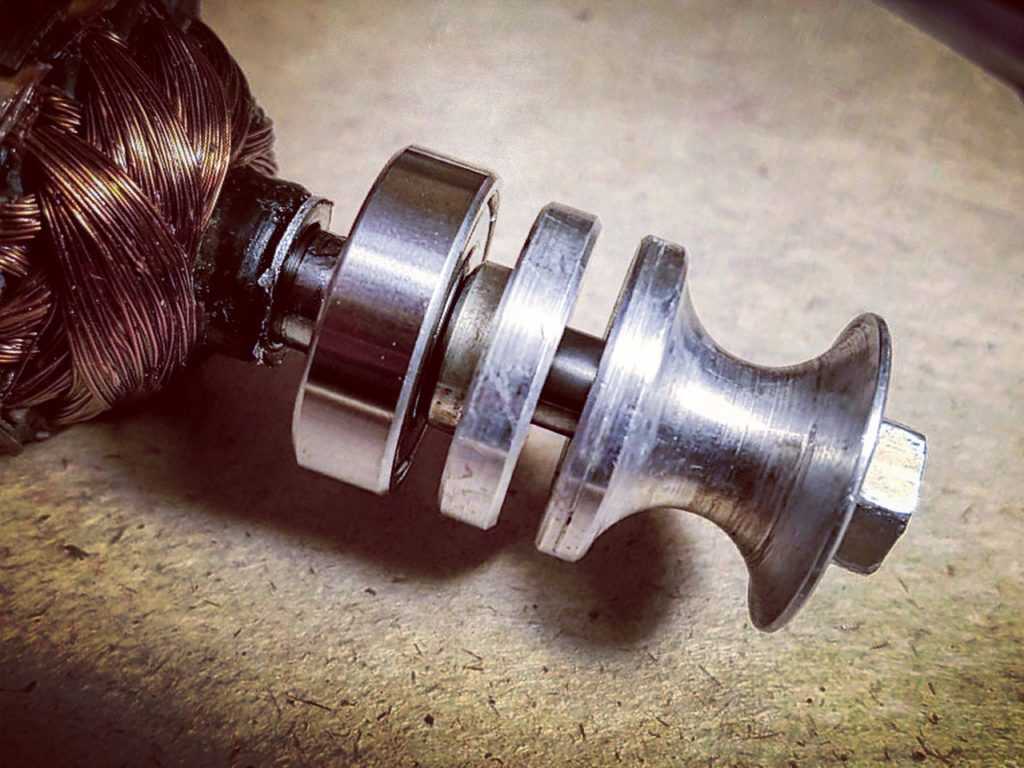

Для этого берем шайбы, которые шли так сказать в комплекте нужно собрать как показано на фотографии выше. Теперь, используя гайку запрессуем подшипник на несколько миллиметров. Дальше нам не позволит резьба на валу, точнее ее отсутствие.
Теперь берем оставшуюся третью шайбу и устанавливаем на вал как на фото выше. После того как придавили гайкой все шайбы (не сильно!) нужно по гайке аккуратно ударить киянкой или молотком с пластиковой насадкой. Ударить прилично. Вся конструкция выберет зазор резьбы и продавит подшипник не более чем на 0,5 мм. Сие действие проделать столько раз, пока гайка полностью не окажется завернутой на вал. Далее можно до прессовать просто закручивая гайку. Это все нужно для того, чтобы не сорвать резьбу ни на валу, ни на гайке, ибо сталь там ооочень мягкая и сделать это проще простого.

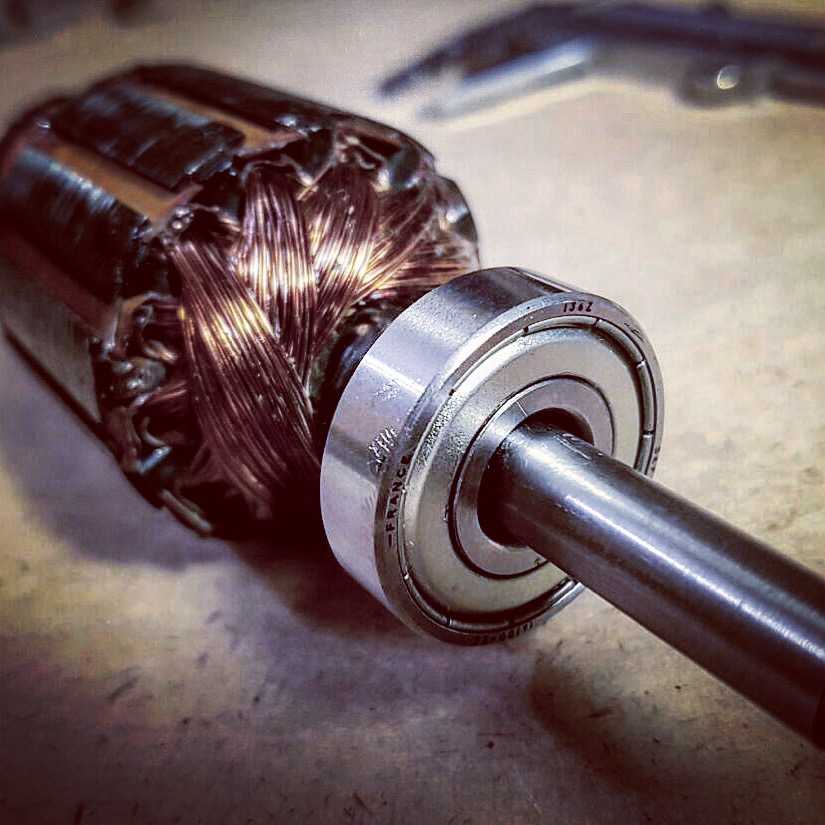

Вот так выглядит запрессованный подшипник.
Поздравляю, самое сложное мы сделали! Дальше – проще. Вставляем ротор с подшипником в посадочное место подшипника второй половинки корпуса (так которая со статором – катушками).
Придавить руками статор одновременно пошатывая его, и он спокойно сядет на свое место.

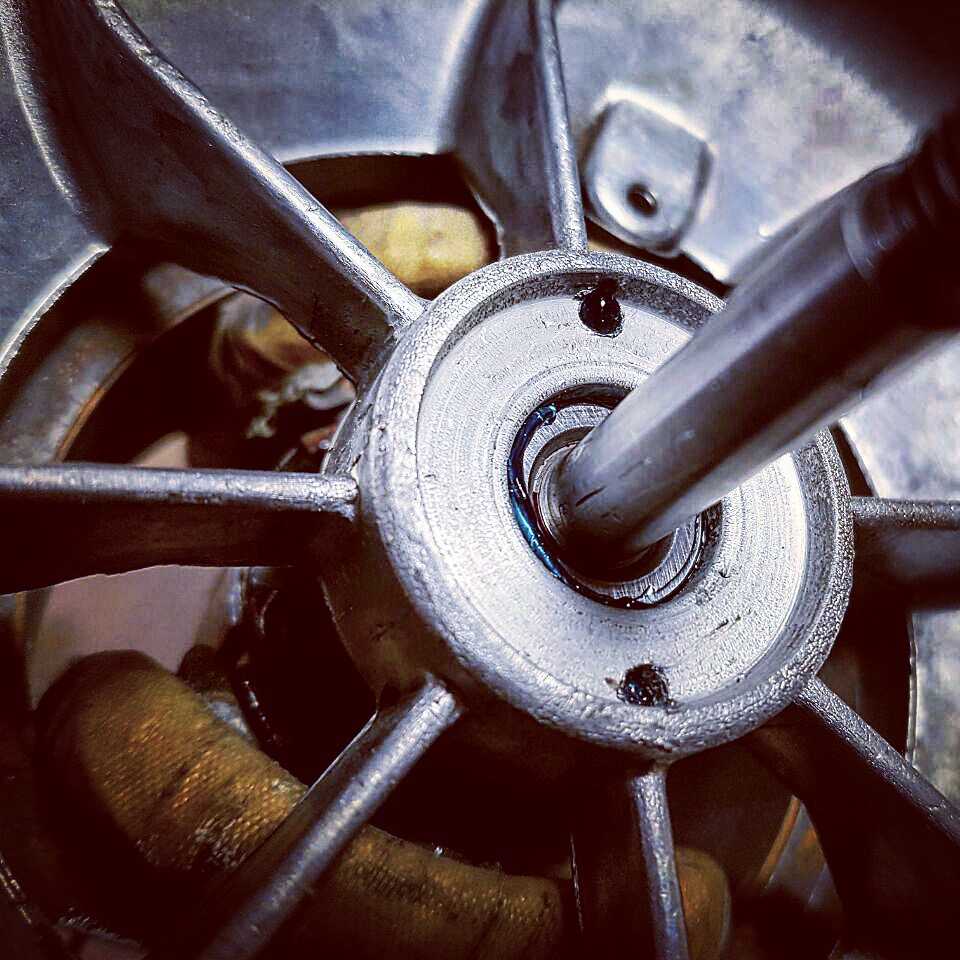

Если подшипник правильно и до конца сел, то через просверленные отверстия и вообще везде где можно вылезет смазка. Смотрим фото выше.
Смазываем вал со стороны статора

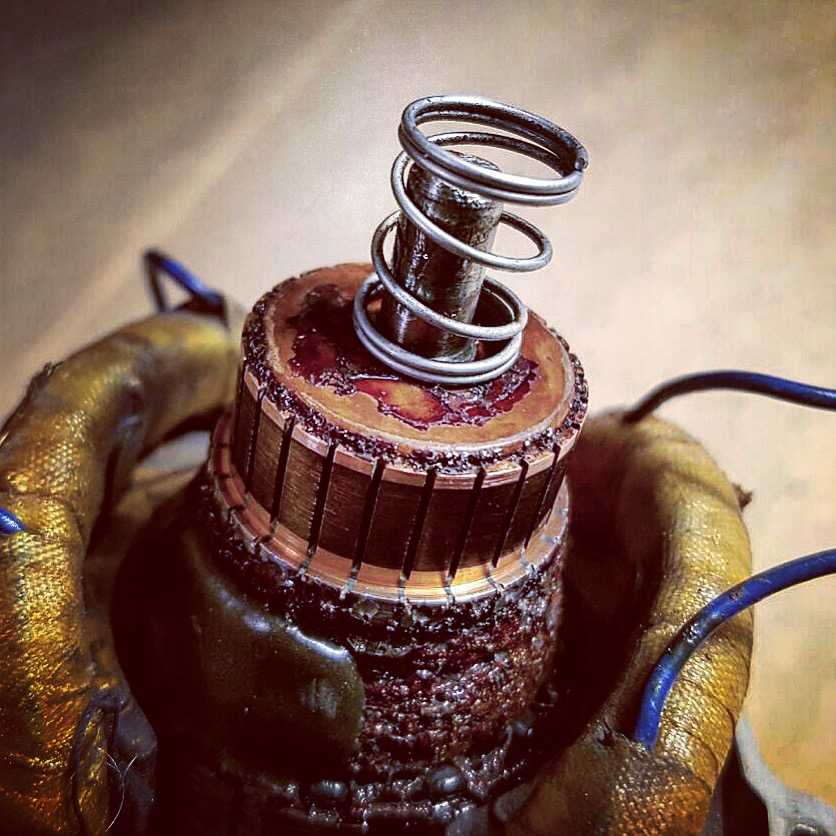

Накидываем пружинку и опускаем на все это вторую половинку корпуса. Попадая при этом валом в отверстие подшипника.
Прижимаем половинку друг к другу, прикручиваем двумя винтами, которые не потеряли.
Я решил использовать резьбовой фиксатор на эти винты. После чего пальцами вращаем ротор. Если он легко и с хорошей инерцией крутится, то все сделано правильно.

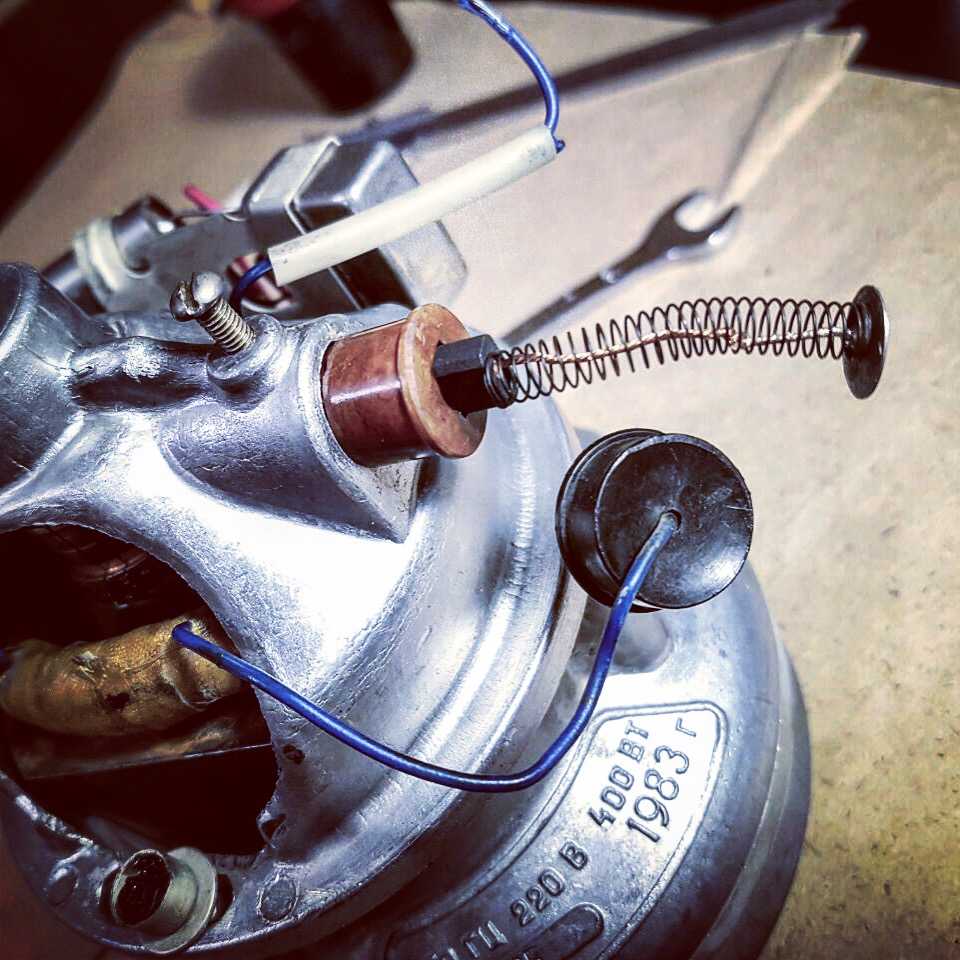

Теперь нужно установить щетки. Если их внимательно изучить, то видно будет что износ неравномерен.
На фотографии схематично показано как нужно устанавливать старые щетки по отношению к вращению вала/статора.
Ставим щеточки прижимаем колпачки. Кстати, колпачки в отличном состоянии! Еще раз вращаем, ни что не хрустит и крутится свободно – супер!
Берем вот эту шайбу, ставим все так же буртиком к подшипнику, укладываем первую крыльчатку.
Ставим дистанционную шайбу поверх крыльчатки как указано на фотографии. Если поставить дистанционную шайбу кверху ногами, то поток воздуха ко второй крыльчатке будет хуже. Поверх этого ставим вторую крыльчатку, которая в неразборном корпусе.
Соответственно прижимаем последней шайбой и гайкой. Сначала рукой закручиваем гайку. Потом руками прижимаем корпус крыльчатки и снова проверяем вал, вращается и ничего не цепляет и снова супер! Крепим корпус по заводским местам.
Паяем предварительно электрическую схему, запускаем – работает! Щетки не искрят ничего не гремит.
Изолируем, собираем в корпус и все! Вот и вторая жизнь пылесоса!
