Что означает степень защиты ip промышленных пылесосов?

Степень защиты IP44 по ГОСТ, расшифровка классов защиты

Разбираемся с классами безопасности домашней электротехники

Для чего нужна защита? Прежде всего, для того, чтобы скрыть оголенные контакты и провода внутри розетки или выключателя, и не получить удар током от касания.

Но электрический удар можно получить и от закрытого электроприбора, например, если сунуть в розетку кусочек проволоки или залить выключатель водой. Вода, как вы помните из школьного курса физики, прекрасно проводит электрический ток.

Кроме того, внутрь прибора может попадать пыль или посторонние предметы, и через какое-то время он выйдет из строя. Хорошо, если просто перестанет работать, хуже — если такие «посторонние» приведут к замыканию и возгоранию. Значит, и от этого нужна защита.

Расшифровка классификации

Существует специальная международная классификация корпусов электроприборов — Ingress Protection Rating (с английского — степень защиты от проникновения), которая соответствует всем международным и российским стандартам: IEC 60529, DIN 40050, ГОСТ 14254.

Согласно этой классификации, каждый электроприбор маркируется буквенно-цифровым кодом, обозначающим класс защиты: IP XY. Цифры Х и Y показывают эту самую степень защиты.

Первая цифра от 0 до 6 показывает, насколько электроприбор защищен от проникновения твердых предметов и пыли, вторая, от 0 до 8 — степень защиты от влаги.

Соответствия цифр степени защиты собраны в таблице ниже:

Например, класс защиты IP 44 означает, что электроприбор (розетку или выключатель) можно использовать внутри влажных помещений типа санузла или ванной: они защищены от попадания случайных брызг и капель воды, и от проникновения твердых предметов.

Светильники класса IP 68 можно устанавливать на дне бассейна для подсветки, IP 55 прекрасно подойдут для освещения лужайки или газона перед домом.

Какой класс защиты выбрать для дома?

Естественно, не стоит бросаться в крайности, и устанавливать в квартире лампы, розетки и выключатели для космического корабля или подводной лодки. Хотя, в стиль стимпанк или хай-тек они впишутся идеально.

Для жилых комнат, гостиных и спален, достаточно обычных розеток и выключателей, имеющих класс защиты IP 22 или IP 33. Часто ли вы будете, например, брызгать водой в спальне так, чтобы она летела во все стороны? Класс IP 43 рекомендуется ставить в детской: такие розетки имеют крышку и специальные шторки в штепсельных отверстиях, мешающие юному исследователю что-нибудь сунуть в розетку.

• Кухня и ванная, как самые влажные помещения дома, требуют класс защиты IP 44 или выше. В этих помещениях присутствуют пар и вода, которые легко могут попасть в розетку или выключатель. Светильники в санузлах тоже должны иметь класс защиты не ниже IP 44.
• Для светильников и розеток, расположенных на открытых балконах, рекомендуется использовать оборудование класса IP 45 или IP 55: здесь присутствует и пыль, и влага (дождь). На балконе с холодным остеклением можно обойтись классом ниже — IP 44 будет в самый раз.
• Если в доме есть подвальное помещение, здесь также рекомендуется устанавливать защищенное электрооборудование. Розетки и выключатели класса IP 44 будут достаточно защищены от пыли и влаги.

Как видите, всё это не так сложно, как кажется: больше цифры — выше защита. Если вы собираетесь делать ремонт или перепланировку, обязательно сохраните эту статью себе в закладки, чтобы во время работы информация была под рукой.

legko.com

Как читать IP код – пример расшифровки

В качестве примера трактовки кода, который характеризует степень защиты ip, рассмотрим оборудование с популярным на практике обозначением IP54. Даже без использования таблицы из индекса следует, что:

• IP указывает на то, что кодируемая информация относится к параметрам защиты электротехнического изделия от внешних воздействий окружающей среды;
• цифровой индекс 5 указывает на то, что рассматриваемое изделие представляет собой продукт внешнего применения с усиленной устойчивостью к проникновению воды.

Для конкретизации этих данных и расшифровки степени защиты следует обратиться к таблице, согласно которой речь идет о конкретном образце техники, который:

• полностью защищен от попадания пыли и в собранном состоянии не позволяет коснуться внутренних элементов схемы как руками, так и различными предметами (число 5 на первой позиции цифровой части индекса);
• обеспечивает полную защиту от попадания внутрь брызг воды вне зависимости от направления воздействия (число 4 на второй позиции цифровой части индекса).

Отсутствие буквенного суффикса-расширения свидетельствует о том, что перед разработчиком оборудования не ставилась задача получения у него защитных свойств, превышающих общепринятые.

Наиболее распространенные классы защиты и область их применения

Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.

• IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
• IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
• IP 43/44. Оборудование может использоваться во влажных помещениях.
• IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь, снег, оледенение.
• IP 67/68. Оборудование может быть погружено в воду. Такой класс защиты светильников нужен для организации подсветки бассейна.

• Еще несколько классов защиты IP с областью их применения

В общем и целом, определить для каких условий подходит тот или иной прибор, можно по расшифровке цифровых значений.

IPX7 – степень защиты устройства от влаги

IPX7 – среди восьми степеней, вторая по максимально защищенной от влаги. Устройство с этим обозначением может не долго находиться под водой на глубине около метра без потери работоспособности. Сейчас множество приборов имеют эту степень IP, в том числе и некоторые модели телефонов.

Степень защиты IP и уровень защищенности оборудования

Уровень защиты используемого оборудования определяется в соответствии с системой классификации Ingress Protection Rating (сокращенно IP). Она определяет степень защиты корпуса (шкафа) от проникновения твердых частиц и воды, что является основанием для эксплуатации оборудования в определенных условиях.

В маркировке IP первая цифра указывает на степень защиты электрооборудования от прикосновений и проникновения пыли, вторая – на степень защиты от воды. Чем больше эти показатели, тем выше уровень защиты.

Шкаф IP54

Маркировка шкафа со степенью защиты IP54 указывает на полную защиту от контакта,  пылезащищенное исполнение корпуса (допустимо попадание крайне незначительного количества пыли, которое не способно нарушить работу устройства), а также на защиту от брызг воды, падающих в любом направлении.

Такие электротехнические шкафы имеют хорошо защищенный корпус и дверь со специальным уплотнением, обеспечивающим плотное примыкание к корпусу. Они могут устанавливаться в помещениях бытового и промышленного назначения с повышенным уровнем влажности и запыленности (в цехах, мастерских, на складах и пр.).

Шкаф IP55

Обладая степенью защиты IP55, электротехнический шкаф обеспечивает полную защиту от контакта. Он имеет пылезащищенное исполнение и, в отличие от корпуса IP54, защищает не только от брызг воды, но и водяных струй, направленных на корпус с любого направления.

Благодаря таким техническим параметрам шкафы со степенью защиты IP55 могут использоваться в помещениях с повышенным уровнем пыли, влаги, а также в условиях открытого пространства, обеспечивая надежную защиту оборудования.

Класс защиты ip — расшифровка

Добрый день!

IP — это индекс степени защиты (класса защиты), он состоит из двух цифр (например: IP44, IP67). Первая цифра обозначает степень защиты от твердых тел и пыли, вторая цифра — степень защиты от влаги.

Степень защиты от твердых тел (первая цифра):

IP0x — Полное отсутствие зашиты от твердых тел.

IP1x — Защита от крупных инородных тел, например  от контакта с рукой человека (размер тел более 50 мм).

IP2x — Защита от средних инородных тел, например от контакта с пальцами человека (размер тел более 12 мм).

IP3x — Защита от мелких инородных тел, например от проводов (размер тел более 2.5 мм).

IP4x — Защита от микроскопических инородных тел (размер тел более 1 мм).

IP5x — Защита от оседающей пыли. Устройства с такой маркировкой не могут получить повреждения от воздействия пыли.

IP6x — Защита от проникновения пыли. Корпус устройства полностью герметичен, пыль не может попасть внутрь.

Автор считает, что эти материалы могут вам помочь:

Какой программный продукт для защиты от вирусов и хакерских атак выбрать?
Степень в Ворде, инструкция с картинками
Водяные знаки или как защитить свои фотографии в интернете?
Временный email, как его получить?

Степень защиты от влаги (вторая цифра индекса):

IPx0 — Защита от влаги отсутствует.

IPx1 — Защита от падающих вертикально капель воды (очень слабая защита).

IPx2 — Защита от капель воды, падающих под углом до 15 градусов.

IPx3 — Защита от капель воды, падающих под углом до 60 градусов (защищает от случайных брызг).

IPx4 — Защита от капель воды, падающих под любым углом (хорошая защита от любых брызг).

IPx5 — Защита от струй воды (хорошая защита от воды).

IPx6 — Защита от затопления на небольшие промежутки времени.

IPx7 — Защита от конденсата и кратковременного погружения на глубину до 1 метра.

IPx8 — Полная защита от влаги (прибор герметичен).

Распространенные классы (степени) защиты:

IP20 — Обычно имеют электроприборы, не защищенные от воды. Защищает от случайного прикосновения.

IP54 — Хорошая защита приборов, работающих во влажных и пыльных помещениях.

IP24 — минимально необходимая защита для работы электрических приборов в ванной комнате.

IP67, IP68 — полная защита от всего. Такую защиту имеют, например, водонепроницаемые телефоны.

IP55 — Хорошая защита для приборов, работающих в ванной комнате.

Если вам нужны уточнения — пожалуйста задайте вопрос!

IP влагозащищенность

Существует 10 степеней защиты корпуса от влаги:

• «0» – без защиты;
• «1»: оболочка защищена от конденсации влаги, капель дождя, падающих строго в вертикальном положении;
• «2» – есть защита корпуса от падений, угол падения до 15 градусов.;
• «3» – есть защита от падений, угол атаки до 60 градусов.;
• «4» – есть защита от капель жидкости любой ориентации;
• «5» – защита от кратковременного удара струи (струи) жидкости в произвольном направлении;
• «6» – защита корпуса от продолжительного воздействия сильного потока жидкости (воды) произвольной ориентации, а также от морских волн;
• «7» – есть защита от проникновения влаги внутри корпуса оборудования при кратковременном погружении в жидкость (воду) на глубину до 1 м. В этом случае возможно проникновение в среду небольшого объема жидкости, что не выявляет отрицательного влияния на эксплуатационные качества продукции;
• «8» – есть защита от попадания жидкости внутрь изделий при их погружении на определенную глубину на определенный период времени). Корпус изделий в этой версии полностью водонепроницаем;
• «9» – есть защита от попадания в изделие струи горячей воды под давлением.

Степень защиты наружного кожуха (оболочки) от воздействия негативного внешнего состояния устанавливается на основании проведения проверки рабочего элемента. В следующих таблицах представлена ​​подробная расшифровка степеней защиты, методов испытаний и последовательности их выполнения.

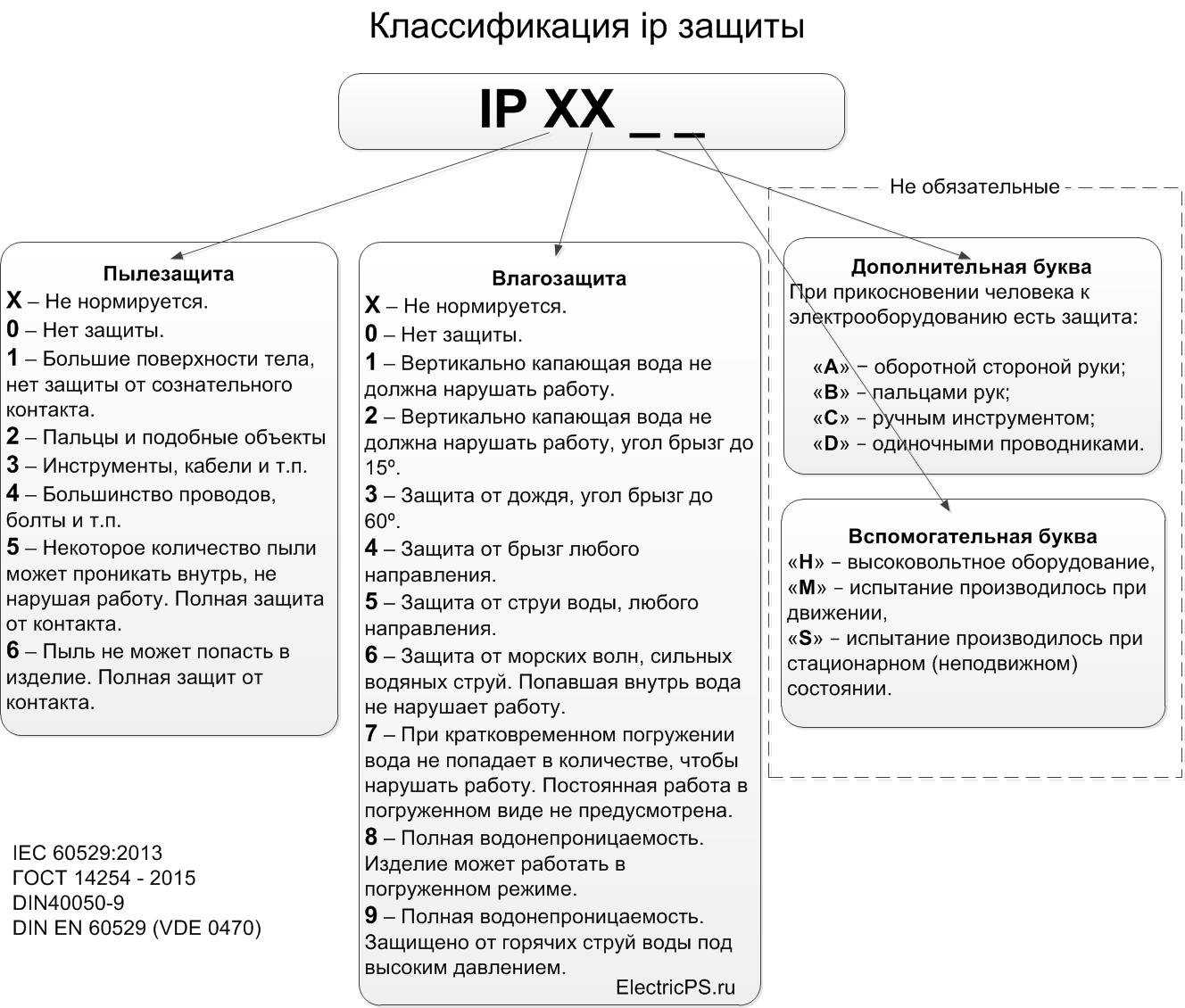

Для наглядности на рисунке показана степень защиты IP.

Рисунок – Классификация защиты IP

Расчёт мощности электродвигателя

Выбирая электродвигатель необходимо ориентироваться на потребляемую оборудованием мощность. Определить мощность можно расчетным путем, используя следующие формулы и коэффициенты:

Мощность на валу электродвигателя определяется по следующей формуле:

, где

Рм – потребляемая механизмом мощность;
ηп – КПД передачи.

Номинальную мощность электродвигателя желательно выбирать больше расчетного значения.

Остальные технические характеристики, необходимые для расчета мощности двигателя, можно найти в каталогах для каждого типа механизмов. При выборе электродвигателя запас должен быть небольшой мощности. При значительном запасе мощности снижается КПД привода. В электродвигателях переменного тока это приводит еще и к снижению коэффициента мощности.

Максимальная степень защиты IP

В особых случаях в аббревиатуру IP могут быть включены дополнительные цифры, например, IP69. Такое явление достаточно редкое и означает способность устройства работать даже при направленной на него водной струе с высокой температурой. Выдерживает даже при этом высокое давление. Встречаются случаи, когда на приборе расположено сразу несколько маркировок: IP67/IP68. Это значит, что его разработка велась с учётом поддержки обеих степеней. И устройство соответствует двум стандартам.

Более того, маркировки могут иметь дополнительные буквы. Встречается пять основных: A, B, C, D, H. Они указывают на степень защиты человека от опасных деталей устройства.

Маркировка:Степень защиты:

A	Обозначает, что человек может прикоснуться к какой-то части устройства тыльной стороной ладони
B	Человек может прикоснуться к какой-то части устройства пальцем
C	Оператор может использовать какой-либо инструмент
D	Использовать только проволоку

Буквой H маркируется высоковольтное оборудование. Также используются дополнительные буквы, указывающие на воздействие воды на движущиеся элементы оборудования и защиту от вредных воздействий от устройства. Иногда подобные аббревиатуры можно найти на корпусе оборудования или электроприбора. Но чаще всё же они указаны в технических инструкциях и пособиях. Степени защиты IP20, IP40, IP44, IP54, IP65, IP68, IP67, IP55, IP66, а также другие обозначения можно найти в конце брошюры (или на странице с описанием деталей устройства), которая поможет в расшифровке той или иной маркировки.

Разберем на примерах

Степень защиты IP55 означает, что корпус или оболочка изделия — это может быть что угодно, силовой шкаф, пускатель, автомат, УЗО, выключатель и так далее — обеспечивает полную защиту от случайного касания внутренних узлов, находящихся под током, пальцем, отверткой или тонким щупом. При этом допускается незначительное проникновение внутрь пыли (корпус не герметичен), которое не должно вызывать перебои в рабте устройства. Оно также обладает надежной защитой от дождя. Это «уличный» класс исполнения изделий, но при этом окатывание водой, например, из ведра оно уже не выдержит.

Степень защиты класса IP44 — это «безопасное» исполнение изделий, рассчитанных на работу в помещении, но в условиях повышенной влажности. Этому классу должны соответствовать розетки, выключатели и другие элементы, располагаемые, например, в ванной комнате. Фактически они могут выглядеть как розетки с закрывающимися крышками и автоматическими «шторками» на контактах. Они не должны иметь защиту от пыли, но короткое замыкание от случайного попадания внутрь влаги исключено. Прикосновение к ним влажными пальцами также безопасно.

А что может предложить низкий класс защиты? Ознакомимся со степенью защиты класса IP20. Изделие такого класса защищает свое содержимое только от проникновения внутрь достаточно крупных объектов, диаметром около пальца. С конструктивной точки зрения это может быть, например, монтажная коробка. Она может иметь небольшие технические отверстия для инструментов — контактных щупов тестеров, отверток и так далее. Располагать ее можно только в помещении либо внутри другого электротехнического шкафа с высокой степенью защиты, поскольку даже сверху такое изделие не защищено от влаги.

Как расшифровать символы IP44, IP40

Символы IP44 часто встречаются на настольных лампах, корпусах розеток, переключателях и других приборах. Это базовая маркировка, разрешенная стандартами для использования в жилых помещениях. Розетки и выключатели можно устанавливать на кухне и в ванной, с минимальным стандартом – IP44. На балконах и других помещениях с доступом воздуха необходимо устанавливать оборудование с классом защиты IP45.

IP40 часто можно увидеть на электрооборудовании, которое находится внутри, полностью защищенном от проникновения влаги. И даже при незначительных перепадах температуры, чтобы избежать образования конденсата. Поскольку устройства с IP40 не имеют защиты от воды. В противном случае рекомендуется использовать электроприборы с маркировкой IP44.

Нормы освещенности

Типы помещений	Освещенность по нормам (лк)
Российским (СНиП 23-05-95)	Международным (МКО)
Офисы общего назначения с использованием компьютеров	200-300	500
Офисы большой площади со свободной планировкой	400	750
Офисы с чертежными работами	500	1000
Конференц-залы	200	300
Лестницы, эскалаторы	50-100	150
Коридоры, холлы	50-75	100
Архивы	75	200
Магазины, супермаркеты, автосалоны, шоу-румы	—	500
Кладовые	50	100

Нормы освещенности различных помещений

Наименование зданий и помещений	Освещенность рабочих поверхностей, лк	Цилиндрическая освещенность, лк
При комбинированном освещении	При одном общем освещении
Административные здания, проектные и научно-исследовательские организации
— Офисы и другие рабочие комнаты	400*/200**	300	—
— Проектные, конструкторские и чертежные бюро	600*/400**	500	—
— Читальные залы	400/200**	300	100
— Помещения с ПК, дисплейные залы	750/300**	400	—
— Конференц-залы, залы заседаний	—	200	75
— Лаборатории	750*/300**	300	—
Финансовые учреждения, организации кредитования и страхования
— Операционные залы, кассовые помещения	400*/200**	300	—
— Инкассаторная	—	300	—
Школы, средние и высшие учебные заведения
— Классные комнаты, аудитории, учебные кабинеты, лаборатории	—	500 (вертикальная на середине доски)
—	300 (горизонтальная на столах и партах)
— Кабинеты и комнаты преподавателей	—	200
— Спортзалы	—	200
— Рекреации	—	150
Детские дошкольные учреждения
— Приемные, раздевальные групповые комнаты, игральные комнаты, столовые	—	200
— Спальные комнаты	—	75
Санатории, дома отдыха
— Палаты и спальные комнаты	—	150
Зрелищные здания
— Зрительные залы для мероприятий республиканского значения	—	500***	150
— Зрительные залы театров, концертные залы	—	300***	100
— Зрительные залы клубов, фойе театров	—	200***	75
— Выставочные залы	—	200***	75
— Фойе кинотеатров, клубов	—	150	50
Магазины
Торговые залы:
— продовольственных магазинов	—	400	100
— магазинов одежды, белья, обуви, тканей, меховых изделий, головных уборов, парфюмерных, ювелирных	—	700	100
— посудных, мебельных, спорттоваров		500	75
Примерочные кабины	—	300 (вертикальная на уровне 1,5 м от пола)
Гостиницы
— Бюро обслуживания	—	200
— Гостиные	—	150
— Номера	—	100
Вспомогательные здания и помещения
— Санитарно-бытовые помещения:
умывальные, уборные, курительные	—	75
душевые, гардеробные	—	50
— Вестибюли и гардеробные верхней одежды:
в школах, вузах, театрах, клубах, гостиницах и главных входах в крупные промышленные и общественные здания;	—	150
в прочих промышленных, вспомогательных и общественных зданиях	—	75
— Лестницы:
главные лестничные клетки общественных и производственных зданий;	—	100	—
лестницы жилых домов;	—	10	—
остальные лестницы	—	50	—
— Коридоры и проходы:
главные	—	75	—
поэтажные в жилых домах	—	20	—
остальные коридоры	—	50	—
Примечания:
* горизонтальная освещенность на уровне 0,8 м от пола при совместном действии общего и местного освещения;
** то же, но только от общего освещения;
*** при использовании ламп накаливания уровень нормируемый

Освещенность создаваемая естественными и искусственными источниками освещения

Свет-звезд	0,00005лк
Солнечный свет днем	32000-100000лк
Лунный свет	1лк
Свет экранов (Телевизионные студии)	1000лк

Что такое IP65?

На сегодняшний день наиболее распространены устройства с маркировкой IP65. Устройства имеют максимальную защиту от пыли и способны работать в любых условиях. Поскольку их тела надежно запечатаны. И у них хорошая влагоизоляция. Поскольку 5 в классификации IP означает устойчивость к влаге даже под давлением струи.

Под аббревиатурой IP65 устройства имеют:

• Полная устойчивость к проникновению внутрь корпуса частиц пыли любого размера;
• Маркировка позволяет использовать устройства и инструменты на открытом воздухе и в любых погодных условиях, включая сильный дождь;
• Такие изделия можно использовать в особых условиях с повышенным уровнем влажности.

Как читать маркировку

Расшифровка индекса требует определенных знаний. Здесь первая цифра показывает уровень доступа к опасным частям внутри изделия для факторов, способных повредить его механически. Это любые твердые предметы, от рук до тонкой проволоки, а также пыль.

Вторая цифра обозначает защиту от влаги, которой обладает данное изделие.

Цифры идут в порядке возрастания. Чем больше цифра, тем выше уровень защиты. Если маркировка имеет обозначение вида IP00, значит, никакой защиты нет вообще (например, это оголенный провод). Если изделие отмаркировано как IPxx, значит, степень защиты не определена. Тогда ее следует считать нулевой.

Индекс формата, к примеру, IP4х означает, что по «механике» класс защиты определен и соответствует четверке, а класс защиты от влаги неопределен (считать нулевым).

Буква после цифр означает дополнение, повышенную защищенность по какому-то параметру, при этом изделие должно соответствовать своему основному классу. Также буква может заменять отсутствующую первую цифру (редко встречающаяся ситуация). Ряд букв относится к высоковольтному оборудованию: определяет надежность изделий, работающих под большим напряжением, при контакте с водой.

Какой класс защиты электрооборудования выбрать для дома

Для помещений, где вода не используется (спальни, гостиные), обычно достаточно стандартных розеток, светильников и выключателей класса IP22, IP23. Там не будет влажности и прямого контакта с токоведущими частями. В детской желательно установить розетки не ниже класса IP43 со специальной крышкой или занавесками.

Для кухонь, ванных комнат – помещений, где есть вода, брызги, класс IP44 подходит как для розеток, так и для выключателей и светильников. Также подходит для туалетов. На балконах и лоджиях пыль и влажность. Рекомендуется устанавливать электрооборудование не ниже класса IP45 и IP55. Когда в доме есть подвал, рекомендуется также установить электрооборудование не ниже класса IP44.

Степень защиты от проникновения влаги ГОСТ 14254-96

Вторая характеристическая цифра обозначает степень защиты, обеспечиваемую корпусом прибора от вредного воздействия воды на работу измерителя.

Испытания на соответствие второй характеристической цифре проводят на пресной воде. Такие испытания на технической воде высокого давления или растворителях не представительны.

В таблице приведены краткое описание и определение защиты для каждой степени, представленной второй характеристической цифрой.

Вторая характеристическая цифра	Степень защиты
Краткое описание	Определение
Нет защиты	—
1	Защищено от вертикально падающих капель воды	Вертикально капающие капли воды не должны оказывать вредного воздействия
2	Защищено от вертикально падающих капель воды, когда оболочка отклонена на угол до 15°	Вертикально капающие капли воды не должны оказывать вредного воздействия, когда оболочка отклонена от вертикали на угол до 15° включительно
3	Защищено от воды, падающей в виде дождя	Вода, падающая в виде брызг в любом направлении, составляющем угол до 60° включительно с вертикалью, не должна оказывать вредного воздействия
4	Защищено от сплошного обрызгивания	Вода, падающая в виде брызг на оболочку с любого направления, не должна оказывать вредного воздействия
5	Защищено от водяных струй	Вода, направляемая на оболочку в виде струй с любого направления, не должна оказывать вредного воздействия
6	Защищено от сильных водяных струй	Вода, направляемая на оболочку в виде сильных струй с любого направления, не должна оказывать вредного воздействия
7	Защищено от воздействия при временном (непродолжительном) погружении в воду	Должно быть исключено проникновение воды внутрь оболочки в количестве, вызывающем вредное воздействие, при ее погружении на короткое время при стандартизованных условиях по давлению и длительности
8	Защищено от воздействия при длительном погружении в воду	Должно быть исключено проникновение воды внутрь оболочки в количествах, вызывающем вредное воздействие, при ее длительном погружении в воду при условиях, согласованных между изготовителем и потребителем, однако более жестких, чем условия для цифры 7

Перечисленные степени защиты следует нормировать, как указывает ГОСТ 14254-96, только с использованием характеристических чисел, а не с помощью краткого описания или определения.

Например, большинство общетехнических манометров имеют степень защиты IP 40, что указывает на невозможность попадания в условиях эксплуатации внутрь корпуса механических частиц диаметром более 1 мм. Корпус прибора не имеет защиты от воздействия воды.

Европейские нормы, как и ГОСТ 14254-96, базируются на едином положении МЭК 529-89, что обеспечивает идентичность маркировки по IP как в России, так и за рубежом.

Таблица кодовых обозначений

Чтобы понимать значение индекса IP, необходимо ознакомиться с расшифровкой каждого класса. Далее она приводится отдельно для 1-й цифры (защита от твердых тел) и для 2-й (от влаги).

Защита от твердых тел

Данные удобно представить в виде таблицы.

Класс
Минимальный диаметр твердых частиц, проникновение которых не допускается, мм
Описание
—
Защита отсутствует, токоведущие части полностью открыты
1
50
Исключено неосторожное касание токоведущих частей тыльной стороной кисти, предплечьем, локтем и т.д.
2
12,5
Исключено касание токоведущих частей пальцами и аналогичными по размеру предметами
3
2,5
Внутренние части недоступны для инструментов, кабелей и т.п.
4
1
Внутрь не попадут даже самые тонкие провода, мелкие метизы и пр.
5
Песок
Внутрь корпуса может попасть только мелкая пыль. Касание токоведущих частей даже самым тонким инструментом полностью исключено
6
Пыль
Корпус непроницаем даже для самой мелкой пыли. Устройства с классом «0» допускаются к эксплуатации только при условии установки в какую-либо оболочку.

Устройства с классом «0» допускаются к эксплуатации только при условии установки в какую-либо оболочку.

Защита от попадания воды

Данные также сведены в таблицу.

Класс влагозащиты	При каком воздействии воды защита эффективна	Комментарий
Защита отсутствует	Попадание воды на прибор ни в каком виде не допускается. Установка — только в сухом помещении
1	Вертикально падающие капли	—
2	Капли, падающие под углом до 150 к вертикали	Фактически это означает, что устройство можно повернуть относительно горизонтальной оси под падающими каплями на угол до 150
3	Капли с углом отклонения от вертикали до 600	Такие устройства уже не боятся дождя и могут устанавливаться на улице
4	Брызги с любым направлением	Речь все еще идет о каплях, но уже падающих под любым углом. Такое оборудование устанавливают, к примеру, в ванной вблизи умывальника или душа
5	Струя со слабым напором, бьющая с любого направления	—
6	Струя с сильным напором, бьющая с любого направления	Устройство можно мыть струей воды. Также ему не вредят накатывающиеся волны
7	Кратковременное погружение на глубину до 1 м	—
8	Погружение на глубину свыше 1 м продолжительностью более получаса	Фактически это означает, что прибор рассчитан на эксплуатацию под водой. Пример — подсветка фонтана
9 (приводится в стандарте DIN 40050-9)	Струя с высокими напором и температурой	Относительно недавно введенный класс для оборудования, нуждающегося в тщательной мойке горячей водой: бетономешалки, самосвалы, прочая дорожная техника, машины на пищевом и химическом производствах

Категория «7» и «8» не наследуют свойства предыдущих классов. То есть принадлежность к 7-му типу влагозащиты (допускается кратковременное погружение) вовсе не означает, что устройство защищено от направленной струи (классы 5 и 6). Аналогично принадлежность к 9-му классу (горячая струя высокого давления) не означает, что устройство переносит погружение под воду (классы 7 и 8).

Если оборудование и защищено от струй, и может работать под водой, указывают два индекса, например: IP65/68.

Каждый класс по влагозащите подразумевает и определенную категорию по пылезащите. То есть в прибор, защищенный от брызг (4-й класс по влагозащите), само собой не проникнут и твердые предметы размером до песка (5-й класс по пылезащите).

Дополнительные и вспомогательные обозначения

В некоторых случаях степень недоступности токоведущих частей для человека обозначают дополнительной литерой A, B, C или D, проставляемой после двух цифр.

При каких условиях применяются дополнительные обозначения:

1. класс по защите от проникновения твердых предметов в маркировке не указан, то есть вместо 1-й цифры проставлен знак «Х»;
2. фактический уровень защиты от проникновения предметов выше, чем заявлено в маркировке.

Буквы означают, что исключен контакт с токоведущими частями:

• A — тыльной стороной руки;
• B — пальцами;
• C — инструментом;
• D — проволокой.

К примеру, прибор по результатам испытаний был отнесен к 1-му классу защиты от проникновения твердых тел (до 50 мм или тыльная сторона руки), но впоследствии были приняты меры, не позволяющие пролезть внутрь пальцами. Запишут: IP10B.

Также дополнительно могут прописываться литеры:

1. H. Означает возможность подключения к высокому напряжению — до 72,5 кВ;
2. Mи S. Проставляются на оборудовании с подвижными элементами. «М» означает, что испытаниям на уровень влагозащиты подвергалось работающее оборудование (подвижные элементы совершали движение), «S» — его испытывали при неподвижных элементах.

Символ W говорит о наличии защиты от погодных факторов.
