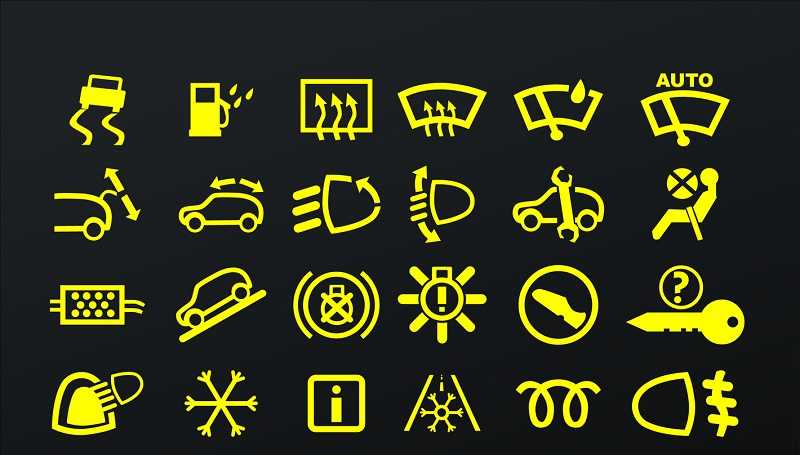

Расшифровка значков на приборной панели

Содержание

{banner_content}Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости. Ситуация чуть посложнееЕе признаки очень характерны:

  • Указатели не работают все: спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости;
  • Практически 100% перегорел предохранитель F3. Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.

Если предохранитель цел, это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.Следующее слабое звено: Им является реле зажигания. Находится слева от колонки руля, зафиксировано на шпильке, так сказать, вверх ногами. Его нужно снять и попытаться напрямую сделать контакт проводам. При явных признаках оживления на приборном щитке сразу становится ясно, что реле пришла пора поменять.

До сих пор разбирались ситуации, когда какие-то признаки жизни торпеда еще подавала. Если к приборам добавились неработающие стеклоподъемники, поворотники, стеклоочистители, дело уже не в реле и предохранителях. Могут быть 2 варианта:

  • Подгорели контакты на замке зажигания. В принципе, после установки реле (еще на версии ВАЗ-2109) такая проблема возникает нечасто. Однако вероятность осталась. Замок снимается, контакты проверяются, при необходимости – зачищаются;
  • Монтажный блок. На его плате могут оказаться перегоревшими дорожки. Спасет только замена на новый. Впрочем, стоит он отнюдь не космически, а установка доступна в самостоятельном исполнении.

Почему не работает панель приборов ВАЗ 2114? Массовая проблема нашего автопрома

Поиск возможных причин, почему не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется.

Да и нужно ли создавать на дороге дополнительные неприятности и опасность возникновения ДТП? Так что большинство тех, с кем случился данный казус, все же добираются до работы (или куда они там собирались) общественным транспортом с тем, чтобы вечером вернуться к решению проблемы самостоятельно или с помощью знакомого автомастера.

Почему не работает панель приборов ВАЗ 2114? Навскидку можно назвать сразу несколько причин. Однако, возможно, они не исчерпывают весь список, поскольку могут проявляться индивидуальные особенности автомобиля. Об этом и о многом другом, не менее интересном, попробуем рассказать в нашей сегодняшней статье.

Самая распространенная поломка

Ее признаки очень характерны:

  • Указатели не работают все: спидометр, тахометр, одометр, регистратор уровня топлива, ;
  • Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;
  • Зажигание срабатывает режимно, машина заводиться не отказывается;
  • Практически 100% перегорел предохранитель F3. Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.
  • https://vaz-2114.info/ne-rabotaet-panel-priborov-vaz-2114/
  • https://www.vazzz.ru/ne-rabotaet-panel-priborov-na-vaz-2115-inzhektor-prichiny-polomki-remont/
  • https://mashinaa.ru/avtovaz/vaz-2114/7167-pochemu-na-vaz-2114-ne-rabotaet-panel-priborov.html
  • http://autoflit.ru/1302-pochemu-ne-rabotaet-panel-priborov-vaz-2114-massovaya-problema-nashego-avtoproma.html
  • http://portalvaz.ru/pochemu-ne-rabotaet-panel-priborov-vaz-2114-massovaya-problema-nashego-avtoproma/

Устанавливаем комбинацию приборов ВАЗ 2110 в ВАЗ 2109

Электронная комбинация приборов, вначале устанавливаемая на ВАЗ 2110, а затем и на Лады Самары второго поколения, часто является предметом обожания владельцев ВАЗ 2109 с низкой и высокой приборной панелью. Неудивительно, новая приборка выглядит не в пример краше старой, да и ее подсветка организована изнутри, а не снаружи, как на старых комбинациях. Плюс, новой приборке не нужен тросик спидометра, который часто отказывает или начинает досаждать издаваемым шумом. В связи с этим хорошая новость: комбинацию приборов ВАЗ 2110 можно установить на ВАЗ 2109, и в этой статье будет рассмотрено, как это можно сделать своими руками. Комбинация приборов ВАЗ 2110 имеет каталожный номер 2110-3801010-02.

Плюсы в сравнении со штатной панелью ВАЗ 2109:

  • Спидометр и тахометр расположены в центре, что более наглядно, приборы не загораживаются ободом руля.
  • Более точные приборы.
  • Лампа критического остатка топлива не моргает при колебаниях уровня топлива в баке, а загорается под управлением электроники.
  • Есть режим самодиагностики, который активируется включением зажигания при нажатой кнопке сброса счетчика суточного пробега.
  • Нужно допиливать козырек панели приборов, размеры комбинаций отличаются.
  • Необходимость подбирать датчик уровня топлива под соответствующее сопротивление, иначе указатель будет врать.

Так или иначе, но плюсы перевешивают.

Да, еще один момент. Понадобится установка датчика скорости, именно от него работает спидометр.

Для подключения новой комбинации приборов понадобится произвести переключение проводов в колодках X1 (белая) и X2 (красная), подключаемых к ней в соответствии со следующими таблицами:

В результате на своих местах останутся только 3 провода.

Если нет уверенности в своих силах, чтобы все вернуть на место лучше подписать первоначальное расположение каждого провода в колодке.

Нумерация контактов в колодках в соответствии со схемой:

Подключение контрольной лампы уровня тормозной жидкости нужно доработать: черный провод от этой лампы переключить от корпуса («земли») к +12В, иначе контрольная лампа не будет работать. Если на панели есть второй ЖК дисплей для указателя внешней температуры, нужно установить сам датчик (на ВАЗ 2109 его нет), и провода от него подключить в соответствии со схемой, к контактам 1 и 2 колодки X2 (красная).

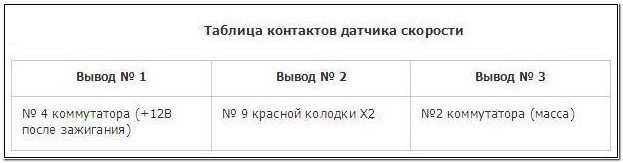

Датчик скорости вкручивается на место тросика спидометра, но разводка контактов там отличается, смотрим на цифры на самом датчике. Для верного подключения нужно использовать следующую таблицу:

Установка.

Новая комбинация немного короче штатной, поэтому требуется переделать одно ушко крепления, а именно немного нарастить его в длину. Делается это наклеиванием пластины из полистирола. Также корректируем угол наклона приборки подклейкой дополнительных пластин на поверхность крепления. Наращивать ухо крепления лучше с левой стороны, чтобы кнопка габариты/ближний свет встала на свое место без проблем. Приклеить все можно суперклеем.

Козырек.

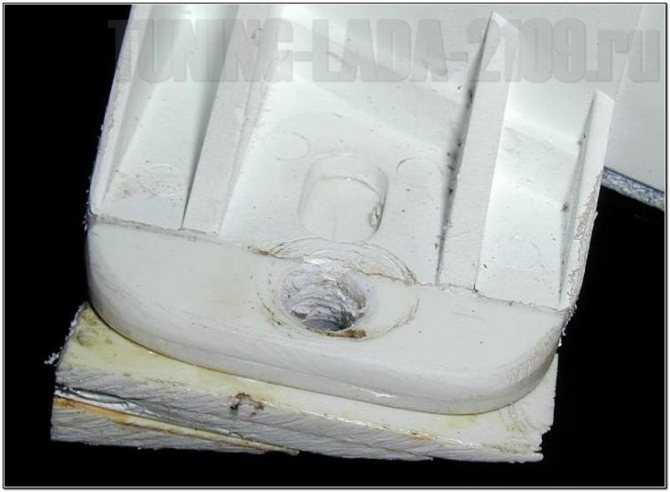

Окно в штатном козырьке панели приборов ВАЗ 2109 не совпадает по форме и размерам с комбинацией приборов ВАЗ 2110. Поэтому при помощи эпоксидки подгоняем форму окошка под новую приборку с помощью подрезания и распорок. Затем все зашкуриваем и красим козырек.

Внешний вид доработки.

Выглядит все это конечно здорово по сравнению со штатной приборкой, особенно в темноте:

Датчик уровня топлива.

Придется подобрать датчик указателя уровня топлива, так как штатный будет подвирать. Вот таблица сравнения параметров различных отечественных датчиков:

Наиболее точно показывает уровень датчик с маркировкой 2108-3827010-01, в начале красной зоны в баке остается литров 5 топлива, а середина шкалы указателя приходится примерно на остаток в 20 литров.

Лучше перед приобретением датчика измерить его сопротивление и взять тот, который при пустом баке имеет сопротивление до 360 Ом.

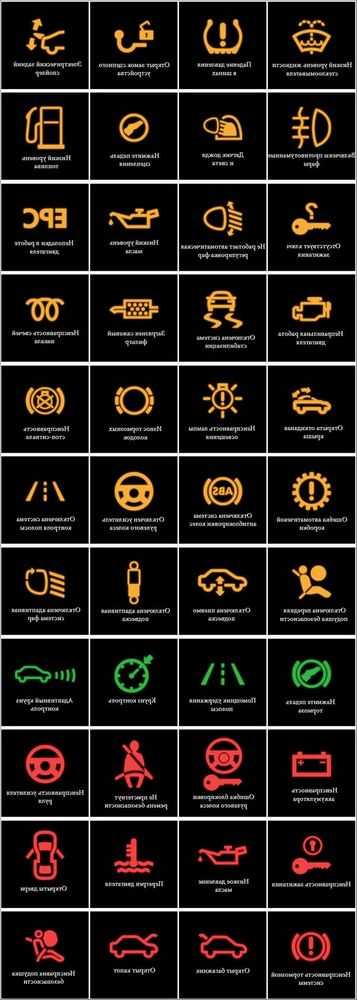

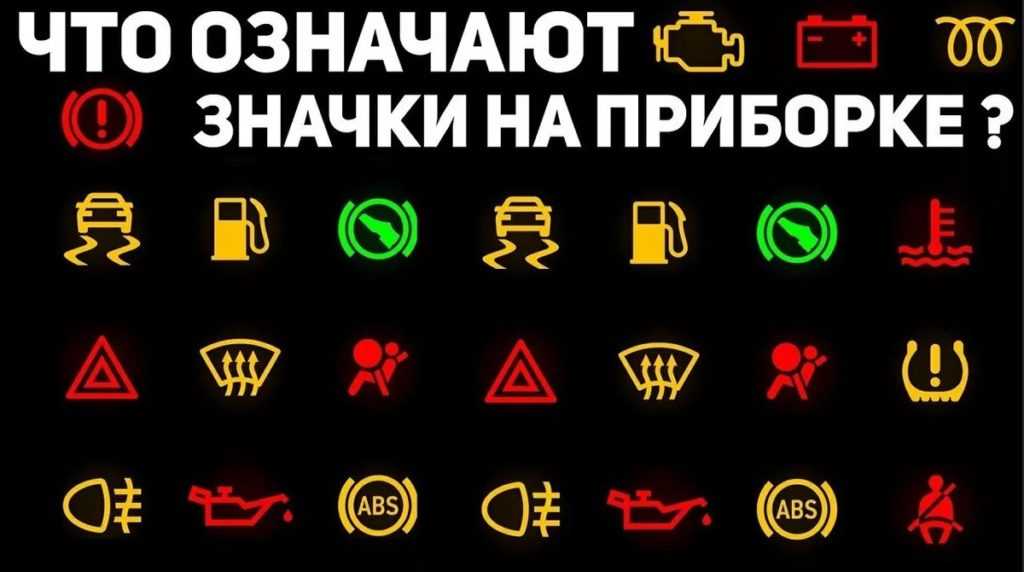

Значки, говорящие о неисправности автомобиля

Не всякий, особенно малоопытный водитель, сразу заметит неисправность своего автомобиля. Подскажут ему о дефекте появляющиеся значки на панели приборов, которые обозначают различные виды поломок в машине. Назовём подобные значки, встречающиеся в различных марках авто.

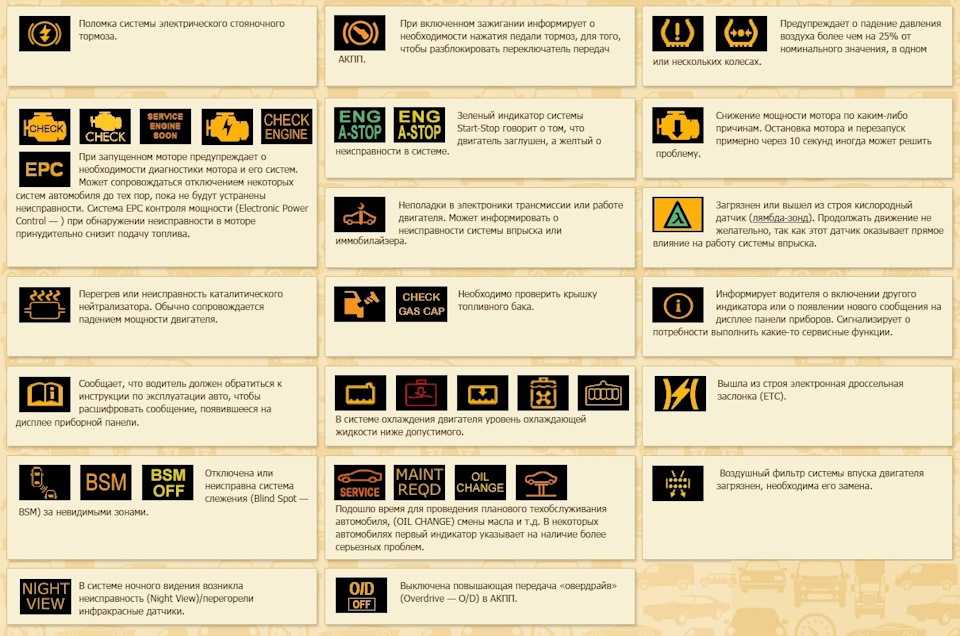

Наиболее часто встречающимся изображением на иконках такого рода является восклицательный знак. Его появление в различных комбинациях заставляет водителя оперативно отреагировать на появившийся дефект.

Неисправность тормозной системы. Это может быть уровень ниже минимального тормозной жидкости, не опущен рычаг ручника. На автомобилях различных брендов эта картинка может дублироваться словом Brake.

Эти два значка по сути дублируют друг друга. Они могут обозначать появление форс-мажорных обстоятельств во время движения. Иконки загораются при внезапном падении давления масла, критическом уровне тормозной жидкости, неполадках в работе одной из систем: антиблокировочной, защиты находящихся всалоне людей при лобовом столкновении.

Появление данной иконки, восклицательного знака в жёлтом треугольнике, указывает на наличие нарушения в работе стабилизационной системы.Этот же знак в красной шестерёнке сигнализирует о неисправности мотора или АКПП.

Помимо иконок с восклицательным знаком есть и большое количество других подобных значков, сигнализирующих о выходе из строя различных устройств автомобиля.

Данные варианты значков говорят о нарушении в работе системы пассивной безопасности. Причина может крыться в повреждении схемы устройства, некорректной работе датчика.

Левый значок говорит о том, что airbag переднего пассажира не активирована. Данная иконка будет автоматически отключена при посадке на кресло взрослого человека. Правая иконка предупреждает о сбое в работе устройства.

На некоторых авто установлено устройство, включающее в работу боковые подушки безопасности. Они активируются при перевороте машины. Такая иконка напоминает об отключении данной системы. Это делается для исключения активации RSCA во время движения по бездорожью, грунтовым трассам.

Появление данного значка говорит о проблемах со сцеплением машины или перегреве данного узла трансмиссии.Владельцев автомобилей с автоматической коробкой передач должно насторожить появление этой иконки. У них есть проблемы с АКПП, необходимо срочное вмешательство специалистов.

Предупреждение: превышен температурный режим в коробке-автомате. Движение с перегревом узла продолжать запрещено.Подобный значок часто устанавливается на полноприводных автомобилях. Он указывает на блокировку АКПП, работающей в режиме полного привода и находящейся в положении N.

Иконка сигнализирует о проблемах с автоматической коробкой. Это может быть: низкое давление трансмиссионного масла или его критически низкий уровень в узле, а также возможен дефект датчиков, обрыв в схеме подключения.

Значки передают тревожную информацию о падении давления в одной или нескольких покрышках более чем на четверть от допустимого значения.Группа иконок информирует, предупреждает водителя о состоянии такого важного узла автомобиля, как тормозная система. Значок предупреждает владельца авто, что уровень тормозных накладок достиг минимального значения

Дальнейшее движение продолжать с такими деталями небезопасно

Значок предупреждает владельца авто, что уровень тормозных накладок достиг минимального значения. Дальнейшее движение продолжать с такими деталями небезопасно.

Не работает или по каким-либо причинам была отключена антиблокировочная система ABS.

Проблема с системой EBD – распределения тормозных усилий.

Неисправность электрического ручника.

Любой из этих иконок информирует об активации тормозной системы. Произвести растормаживание машины можно путём нажатия на педаль акселератора.

Значок указывает, что система интеллектуальной помощи при экстренном торможении отключена. В случае, если после включения данного устройства иконка продолжает светиться, то значит какие-либо компоненты системы неисправны.

Иконка показывает, что неисправна динамическая подвеска машины. Жёлтая подсветка показывает, что дефект установлен, передвигаться можно в одном положении подвески. Если значок подсвечивается красным светом, то владельцу авто необходимо как можно быстрее посетить автосервис.

Этот текст, имеющий жёлтую или оранжевую подсветку, говорит о том, что перестала работать система ночного видения.Появление такого значка позволит водителю понять, что задний привод машины пришёл в негодность.Уровень тормозной жидкости достиг критического значения.

Данная иконка требует нажатия на тормозную педаль для разблокировки коробки-автомата.

Несколько слов об индикации других неприятностей

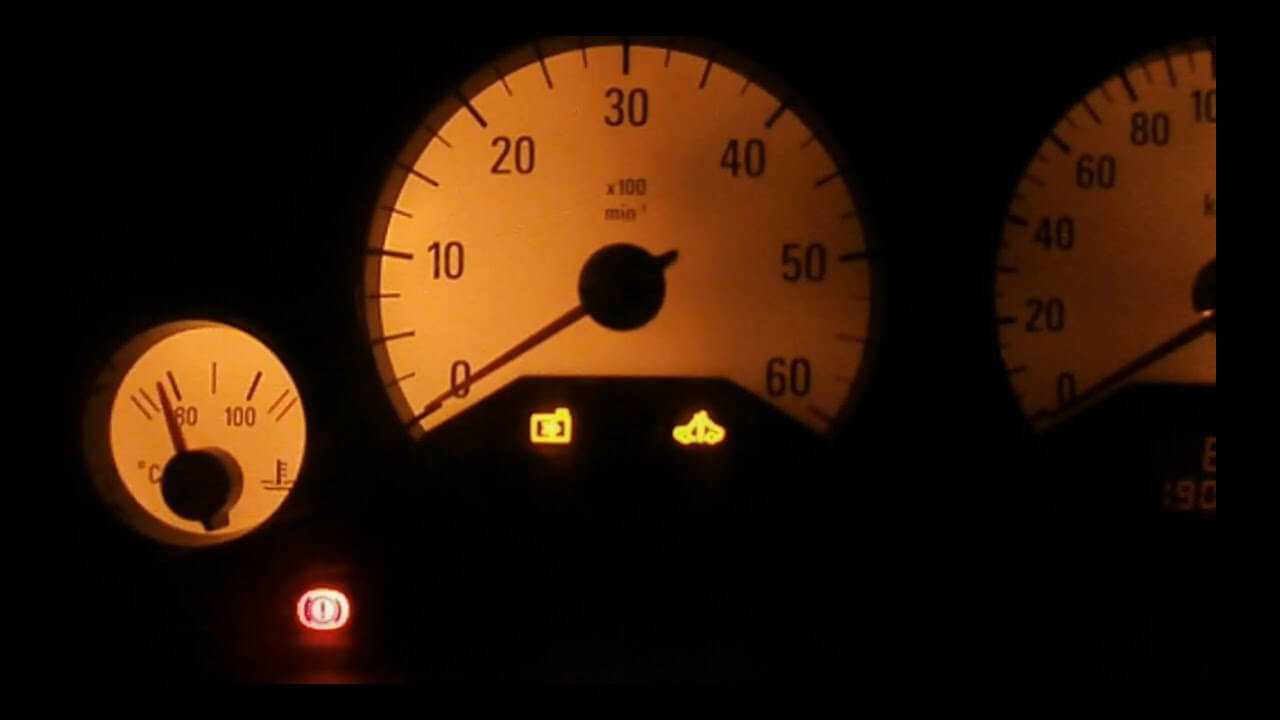

Общий список неприятностей, о наличии которых предупреждают знаки на панели приборов, приведены выше, но лучше всего запомнить хотя бы ещё два индикатора, и оба красного цвета.

Появление такого знака на панели, свидетельствует в первую очередь об износе тормозных колодок, хотя могут быть и другие причины, вызвавшие его появление. Понятно, что ничего хорошего в этом нет, тормоза такая вещь, с которой лучше не шутить. Если датчики говорят, что колодки износились, скорее всего, так и есть.

А этот символ свидетельствует о состоянии генератора/аккумулятора. Его появление говорит либо о низком напряжении АКБ, либо об отсутствии зарядки со стороны генератора и его неисправности. Что, в общем-то, может служить предвестником скорых неприятностей, если своевременно не принять нужных мер по их устранению.

Независимо от того, знаете вы или нет, о чем символизируют индикаторы на приборной панели, появление светящихся желтых и особенно красных символов должно привести к установлению причин появления этих символов и, как минимум, к визиту на СТО.

Панель приборов призвана:

  • информировать водителя о работе приборов;
  • вовремя сообщить о неисправности.

Мне нравится2Не нравится

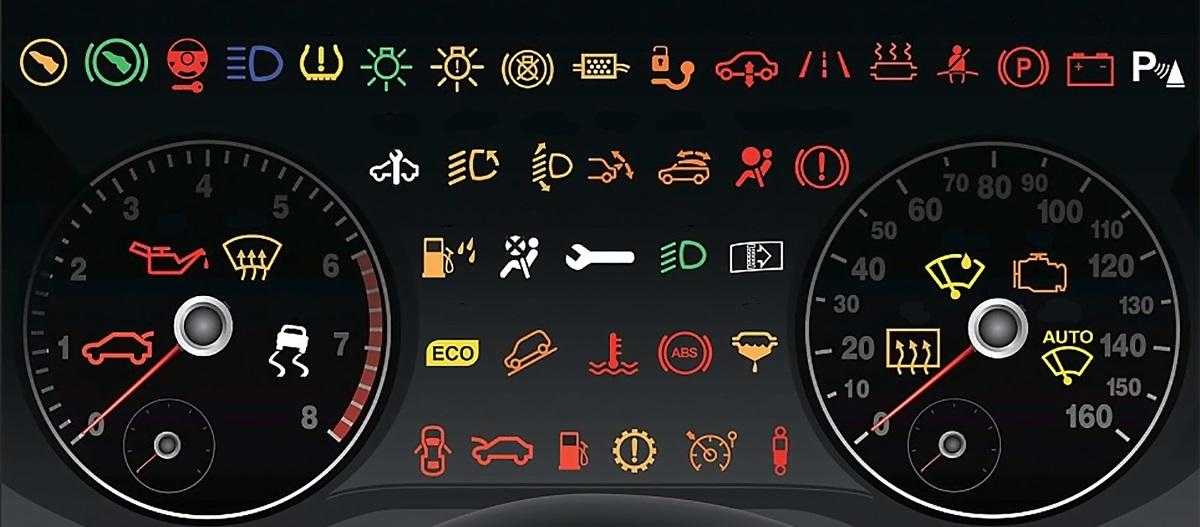

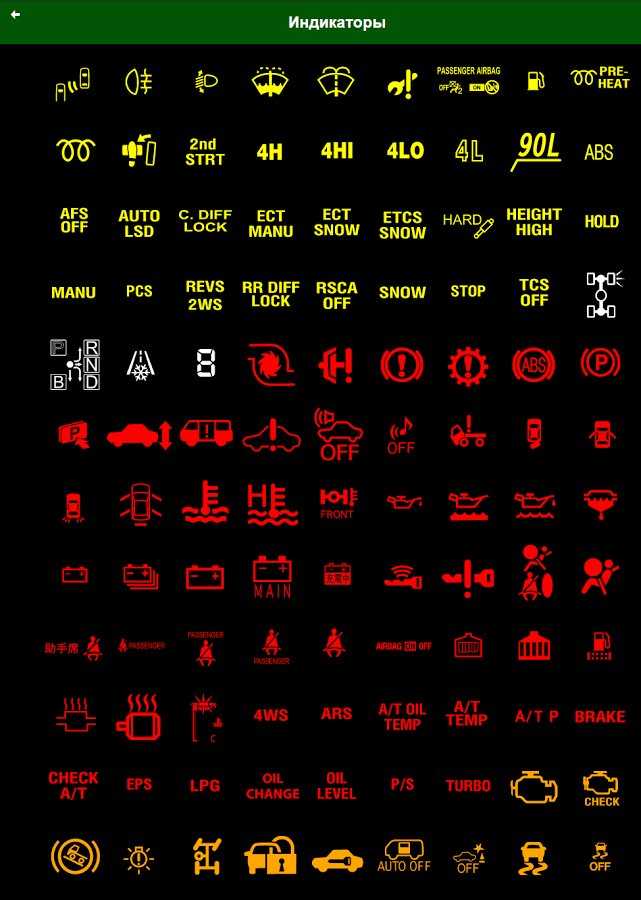

Расшифровка индикаторов приборки

Отдельно следует выделить группу указателей, несущих уведомляющее значение. Лампы, не предупреждающие о поломке, они означают активацию отдельных элементов и блоков автомобиля.Полная расшифровка контрольных лампочек на приборке выглядит так.

Указатель Значение
  Загорается на приборке, когда включаются дневные ходовые огни (габариты). Встречается на большинстве современных и классических авто.
  Преимущественно используется на грузовиках и сигнализирует о включении режима движения с прицепом.
  Разновидности указателей круиз контроля. Если лампа моргает – это говорит о неисправности в системе.
  На современных машинах указывает на активацию тормозной системы. Для разблокировки необходимо один раз нажать на педаль газа.
  Активирован спортивный режим работы подвески и двигателя.
  Аналогичный указатель, говорит о комфортном ритме передвижения.
  Индикатор горит только красным, указывает на отсутствие зарядки аккумулятора. Если лампа мигает, значит проблема может скрываться в генераторе.
  Индикаторы предупреждения, что некорректно работают внешние световые приборы. Возможно, перегорела лампа или разбита фара.
  Синий указатель горит постоянно, когда головное освещение находится в режиме дальнего освещения. Когда включается ближний свет фар – сигнал гаснет.
  Нарушена работа задних стопов.
  Активированы габаритные огни.
  Указатель срабатывания передних противотуманных фар.
  Аналогично для задних противотуманок.
  Также может дублироваться одновременным морганием поворотников, говорит о включении аварийной сигнализации.
  Нормальный режим работы парковочного модуля.
  Указанный выше блок неисправен или обнаружена критическая поломка.
  Указатели информационного типа монтируются в основном на внедорожники. Дополнительно могут дублироваться указателями градусов угла на дисплее бортового компьютера.
  Индикаторы выкл/вкл системы помощи при трогании с места под горку.
  Если сигнал появился на приборке, значит обнаружено слишком низкое давление масла внутри картера мотора. Знак относительно новый, на классике может выполняться в виде обычной красной лампы.
  Индикатор от встроенных датчиков давления в шинах. Причины поломки: проколы или поступательное падение накачки колес.
  Включен режим движения машины в экономическом режиме. У некоторых моделей в этот момент выключается один или несколько цилиндров.
  Имеет аналогичное значение.

Удаление с приборной панели значка «машина с ключом»

Удаление — это по факту ремонт неисправности. После того, как проблема будет устранена, ошибка пропадет либо самостоятельно, либо ее нужно будет удалить при помощи сканера.

Если Вы сами плохо разбираетесь в автомобилях, а тем более в электронике, то Мы не рекомендуем Вам самостоятельно исправлять что либо в системе автомобиля. Обратитесь лучше к профессионалам.

Между слов, хотим сказать, что если у Вас горит значок «машина с ключом», то приезжайте в наш сервис и Мы обязательно поможем решить проблему и устранить неисправность.

Категория: Ремонт

При участии компании: СТО Автодиагностика 100.ks.ua

Детали:
Датчики,
Регулятор холостого хода,
Датчик детонации,
Датчик коленвала,
Датчик масла,
Датчик распредвала,
Датчик скорости,
Датчик температуры,
Датчик АБС,
ДМРВ (датчик массового расхода воздуха, MAF),
ДТВВ (датчик температуры всасываемого воздуха),
ДАД (датчик абсолютного давления, MAP),
ДПДЗ (датчик положения дроссельной заслонки),

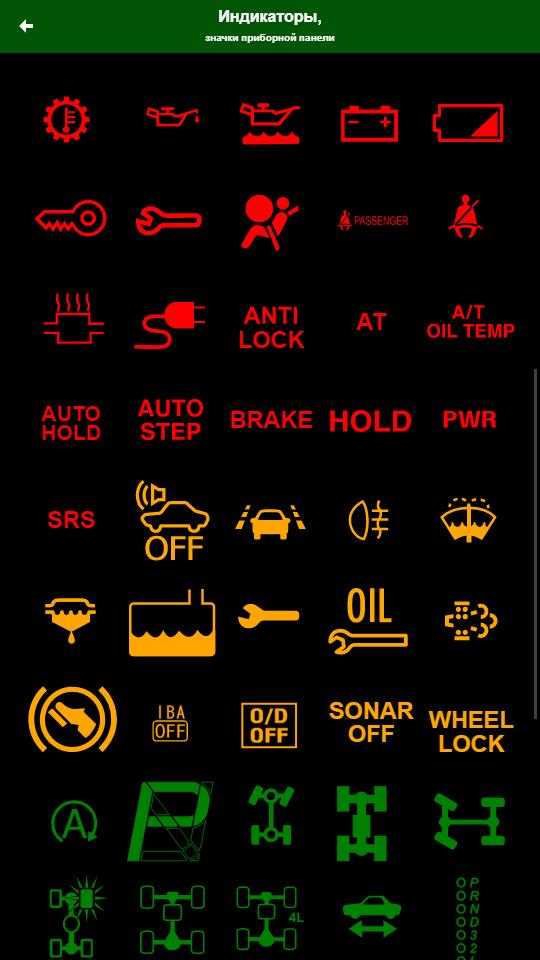

Специальные и дополнительные значки-символы на приборной панели автомобилей.

Все символы и индикаторы которые мы внесли в эту группу, напрямую связаны с особыми и новыми технологическими функциями в современных автомобилях. Часть символов из этой группы в случае индикации зеленым цветом означают следующее, что в данный момент времени они активны. Другие же символы при появлении их на приборной панели сообщают водителю о том, что появилась проблема с работой той или иной функции. Как правило при таких проблемах высвечиваются либо желтые, либо красные значки-символы.

Неисправность крыши в кабриолете.

Индикация обнаружения бесконтактного ключа.

Ключ не обнаружен.

Индикатор предупреждения отрицательной температуры на улице.

Предупреждение водителю о необходимости отдыха.

Система предупреждения об опасном сближении автомобиля с другими ТС.

Индикация легкого доступа в автомобиль.

Индикация включенного круиз-контроля.

Значок включенного круиз-контроля.

Активный адаптивный круиз-контроль.

Проблемы с круиз-контролем.

Автоматический ограничитель скорости (ASL).

Система контроля полосы и безопасность проезда перекрестков.

Система безопасности столкновения выключена или неисправна.

Предупреждение об опасности столкновения в задней части машины.

Система оповещения об опасности столкновения в передней части машины.

Предупреждение о пешеходе на дороге.

Система предупреждения о нахождении автомобиля в мертвой зоне.

Система помощи при парковке.

Система предупреждения о нажатой педали тормоза.

Включена система режима работы подвески СПОРТ.

Режим буксировки / Индикация наличия прицепа.

Функция запуска системы стоп-старт.

Неисправность системы старт-стоп.

Включен режим экономии топлива.

Включен режим экономии топлива.

Предупреждение о необходимости перейти на другую передачу (МКПП).

Индикация спорт-режима автомобиля.

Включен полноприводный режим (AWD).

Привод на все четыре колеса.

Блокировка дифференциала.

Блокировка заднего дифференциала.

Неисправность полного привода.

Система помощи спуска с горы или система безопасности при движении в гору.

5 Индикаторы приборов освещения

Напоследок рассмотрим индикаторы, информирующие водителя о режиме работы фар и других приборов освещения. При активации наружного освещения загорается значок в виде зеленой светящейся лампочки. Если вместо него загорается оранжевая перечеркнутая лампочка или зеленая с восклицательным знаком, значит, перегорела одна из ламп наружного освещения.

Синяя светящаяся фара информирует о работе головного освещения в режиме дальнего света. Такая же фара зеленого цвета с буквой «А» или надписью «auto» сообщает об автоматическом переключении фар между режимами дальнего и ближнего света. Фара с косым светом и закругленными стрелочками вверх и вниз сигнализирует о неисправности системы настройки угла наклона светового пучка фар.

Индикатор с надписью AFS OFF или изображением фары, направленной вверх с двумя стрелочками, информирует о деактивации системы адаптивных фар. Значок в виде автомобиля со светящимися задними фонарями говорит о неисправности задних габаритов или стоп-сигналов.

Две развернутые в разные стороны фары зеленого цвета говорят о работе габаритных огней. Зеленая фара с косым светом, перечеркнутым волной, означает работу противотуманных фар. Такая же оранжевая фара, обращенная вправо, информирует о работе задних противотуманных фар. Индикатор со стрелочками влево и вправо сообщает о работе поворотника.

Вот и все наиболее важные индикаторы, которые вы можете увидеть на панели приборов своего авто. Кроме них могут быть еще дополнительные значки, информирующие об открытых дверях или капоте, режиме движения с прицепом, непристегнутом ремне и т.д. Они имеют понятное графическое обозначение, поэтому в расшифровке не нуждаются.

Как вы видите, знать обозначение значков крайне важно, так как на панели приборов сконцентрированы индикаторы лишь самых важных систем

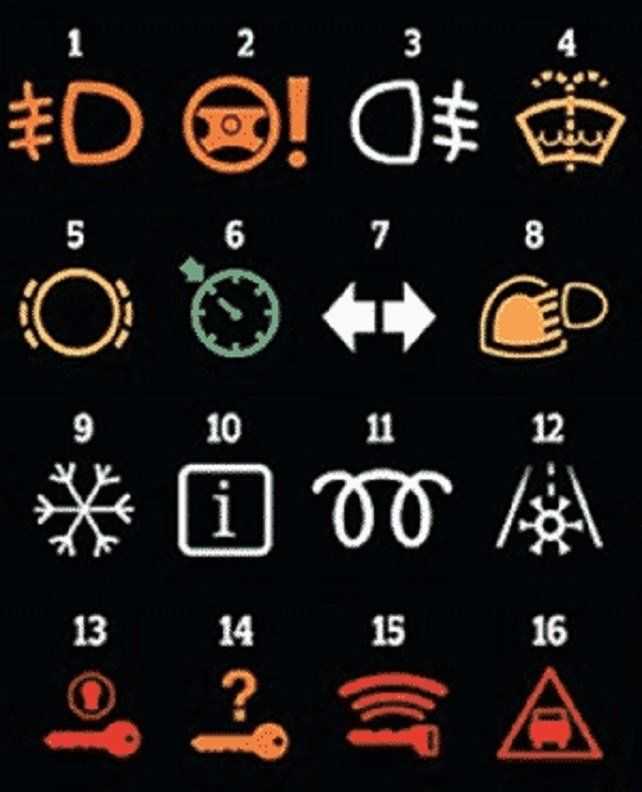

Специальные значки на приборной панели

Иконки ключей

Иконка ключа обозначает различные состояния электронного ключа в автомобиле — его присутствие (зеленый) или отсутствие (красный). На монохромных дисплеях эти состояния могут отображаться несколько по-иному.

Иконки ключа и ключа с молнией

Иконка в виде брелока с ключом означает, что автомобиль увидел электронный ключ. Такая же иконка с молнией говорит о необходимости заменить батарейку в брелоке.

Снежинка или надпись SNOW

Активирован режим передвижения по снегу или льду, так называемый Snow Mode. Такая система обычно ставится на автомобили с автоматической коробкой передач.

Машина в красном треугольнике

Обычно такая лампочка может загораться при движении на круиз-контроле, когда радары замечают близкое сближение со впереди идущим автомобилем или обнаруживают препятствие.

Значок человека и двери

Активирована функция комфортной посадки водителя и пассажиров Easy Entry. Обычно умеет регулировать положение кузова и сидений для удобства посадки.

Надписи Cruise, SET, ACC, иконки авто со спидометром

Все эти индикаторы отображают включение системы адаптивного круиз-контроля (ACC, Adaptive Cruise Control). В случае, если лампочка мигает — это означает наличие проблем в работе системы.

Значок прямоугольника со стрелками

Включен обогрев заднего стекла.

Надписи HOLD, AUTO HOLD

Активирована система Automatic Brake Hold, которая предотвращает движение автомобиля после полной остановки. Чтобы разблокировать тормоза нужно нажать на педаль газа.

Надписи Sport и Comfort

Информирует водителя о выбранном режиме жесткости амортизаторов (еще называют режимы вождения, жесткость подвески).

Надпись Height high

Обозначает достижения максимальной высоты кузова на автомобилях с пневматической подвеской.

Надпись CMBS

Неполадки в системе предупреждения столкновений CMBS (Collision Mitigation Brake System).

Неисправность динамической подвески

Есть проблемы с системой динамической подвески. Обычно появление этой лампочки обозначает появление проблемы, но при этом двигаться на автомобиле не запрещается. Если эта лампочка будет гореть красным — проблема критическая, продолжать движение небезопасно.

Иконка прицепа или надпись TOW

Означает активацию режима движения с прицепом Tow Mode. Этот режим рекомендуется использовать при использовании трейлера или тяжелой загрузке прицепа.

Буква «P» с радаром

Иконка парковочного ассистента Park Assist, который помогает при парковке. Если эта лампочка горит зеленым — это означает активацию системы, желтым — есть неполадки.

Машина между полос, надписи LKW, LDW

Иконка помощника движения автомобиля по полосам. У разных производителей может называться по-разному — LDW (Lane Departure Warning Indicator), LKA (Lane Departure Prevention), LKA (Lane Keeping Assist), соответственно и обозначения на иконке могут отличаться.

Индикатор Start-Stop

В системе старт-стоп найдена неисправность.

Зеленые значки с растениями или надпись ECO

Значок говорит об активации эко-режима, в котором снижен расход топлива.

Замена ламп приборной панели своими руками

Когда лампы панели перестают гореть, следует незамедлительно заменить их на новые. Для этой работы нам понадобится следующий арсенал:

  • отвертка под крест
  • новые лампочки.

Приступаем к работе

Первым делом снимаем декоративную накладку магнитолы (так как приборная панель и магнитола связаны друг с другом, придется потревожить и музыкальную систему тоже), которая держится на креплениях, здесь лучше воспользоваться отверткой, продевая ее под накладку.

Главное условие работы – осторожность. Начинать отсоединять накладку нужно с нижнего края

Когда нижний край отсоединится, нужно немного потянуть его на себя. Теперь отсоединяем верхний край. Далее:

  1. Отключаем провод, направленный к прикуривателю.
  2. Точно также, как снимали накладку с магнитолы, снимаем ее и у приборной панели. Над левым и правым краем находим два самореза. Их нужно выкрутить. Выкручиваем саморезы, расположенные вверху и внизу.
  3. Снимаем накладку, приложив небольшие усилия (так как она держится еще и на креплениях, поэтому декоративную пластину придется немножко раскачать).
  4. Отсоединяем все провода: от аварийной сигнализации, от часов, от фар и прочего.
  5. Снимаем саму панель управления, для чего выкручиваем четыре самореза, на которых она и держится. Для того, чтобы не нанести повреждения проводам, правильнее будет с одной стороны, отсоединить их.
  6. Теперь самое главное. Снимаем патроны переставших гореть лампочек. Чтобы снять патроны, нужно провернуть их против часовой стрелки аккуратным движением. Меняем дефектные лампы на новые, заворачиваем их и проводим монтаж всей конструкции в обратном разборке порядке.

Информационные значки

Значок машины может встречаться в нескольких исполнениях, и обозначать разные неисправности.

Когда горит лампочка (машина с гаечным ключом) следует искать проблему в работе мотора или трансмиссии. Если речь идёт про последнее, скорее всего поломка кроется в её электронной части. Во всяком случаи провести полную диагностику автомобиля будет не лишним.

Если загорелся красный индикатор (машина с замком), то проблема кроется в заводской противоугонной системе. Это означает, что машина не распознает ключ иммобилайзера, следовательно, завести её не получится. Однако мигающий значок в закрытой машине, говорит о том, что система в норме, и повода для беспокойства нет.

Индикатор (машина с восклицательным знаком) окрашенный в жёлтый цвет, предупреждает водителя о неисправностях электропривода. Это относится исключительно к машинам, у которых в качестве силового агрегата установлен гибридный двигатель. Решить такую проблему сбросом клеммы не получится, ошибка все равно останется. Единственный выход – диагностика.

Значок (открытая дверь) постоянно загорается при открытии крышки багажника или любой другой двери, и это абсолютно нормально. Совсем другое дело, если машина закрыта, а индикатор продолжает светиться. Скорее всего проблема заключается в неисправности концевиков дверей. Обычно это происходит в следствии неисправной работы контактов провода.

Значок (скользкая дорога) включается в случаях, когда система стабилизации курсовой устойчивости распознает опасный участок скользкой дороги. Активируясь, система начинает самостоятельно снижать обороты двигателя и блокировать буксующее колесо. Всё это позволяет избежать нежелательного заноса и пробуксовки. Причин для беспокойства в такой ситуации нет. Но, если рядом с таким значком появляется ключ или треугольник, нужно быть максимально внимательным и осторожным, поскольку такая комбинация свидетельствует о неисправности системы стабилизации. Так же значок загорается если система выключена специальной кнопкой.

Значок (гаечный ключ) несёт в себе исключительно информационную функцию. Он появляется на приборной панели, когда наступает время проведения полного технического обслуживания. После его проведения значок можно спокойно сбросить.

Символы и значки на приборной панели гибридных автомобилей.

За последние несколько лет в авто-мире появилось немало гибридных и электрических автомобилей, которые имеют совсем новые специфические значки-символы на приборной панели. В большей своей части эти специальные символы в гибридных автомобилях обозначают следующее, а именно, как работает гибридная система и в каком именно режиме она действует

Внимание! Мигающий значок на приборной панели гибридной машины, как правило означает какую-либо проблему с самим автомобилем. В этом случае Вы обязательно должны обратиться в автотехнический центр к дилеру.

Неисправность аккумулятора.

Предупреждающий индикатор электронной системы.

Высокое напряжение аккумуляторной батареи.

Индикатор низкого напряжения аккумуляторной батареи.

Мощность ограничена.

Индикатор зарядки аккумуляторной батареи.

Режим тяги на одном электродвигателе.

Готовность гибридной установки.

Режим тяги на одном электродвигателе.

Система внешней звуковой системы для предупреждения пешеходов о движении электроавтомобиля. Неисправность.

Распиновка щитка приборов автомобиля Приора

Распиновка панели выглядит довольно сложно, но есть более упрощенная схема, которая поможет разобраться с подключенными внутри проводами:

Расшифровка такая:

  1.  ЭУР
  2. «аварийка»
  3.  Моторное масло
  4. Ручник
  5.  Иммобилайзер
  6. Подушки безопасности
  7. Фары и габариты
  8. Правый поворотник
  9. Левый поворотник
  10. Электронный блок управления
  11. Датчик износа колодок
  12. Ремни безопасности (датчик закрытия)
  13. АБС
  14. Кнопка «Reset»
  15. Тормозная система, тормозная жидкость
  16. АБС
  17. Дальний свет фар
  18. Освещение щитка торпеды
  19. «Масса»
  20. Тридцатая клемма
  21. Пятнадцатая клемма
  22. Расход топлива
  23. Клавиша «Вперед»
  24. Клавиша «назад»
  25. Датчик температуры окружающего мира (минус)
  26. Датчик температуры окружающего мира (плюс)
  27. Уровень топлива
  28. Датчики скорости
  29. Температура охлаждающей жидкости
  30. Одометр
  31. Диагностика щитка (служебный)
  32. Регулятор генератора

Значки на панели приборов

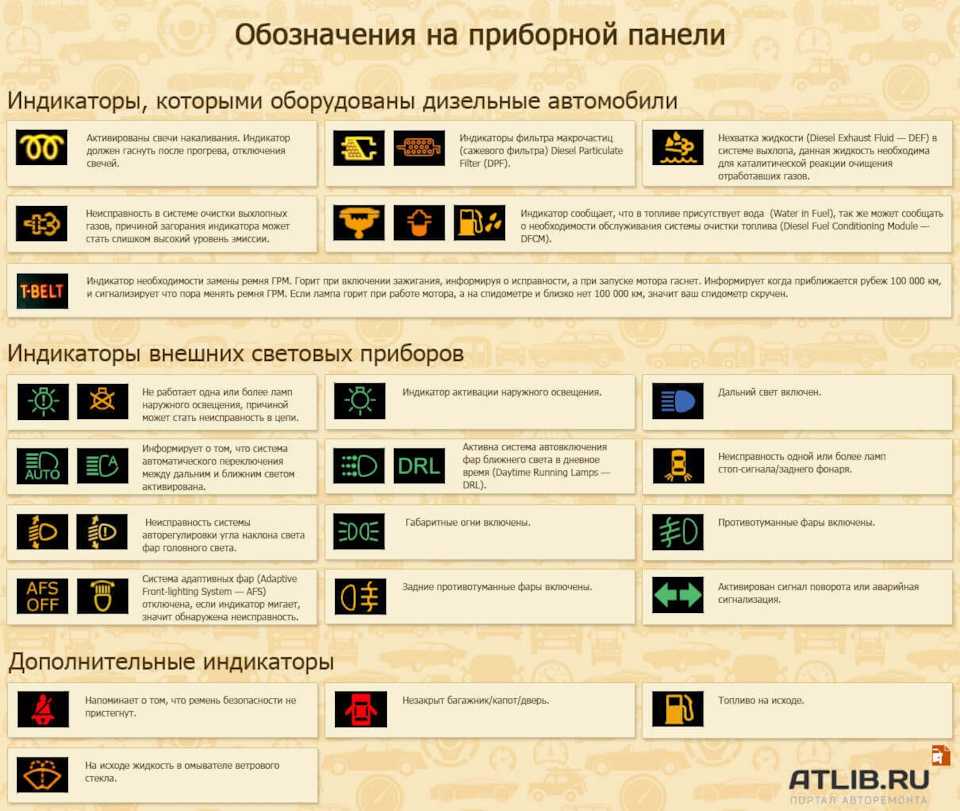

Стоит отметить, что не каждая лампочка на панели оповещает о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы.

  1. Красные значкиТакие индикаторы говорят об опасности. Стоит предпринять меры по устранению проблемы. От того, какой значок загорается, зависит, можно ли продолжать движение на автомобиле.
  2. Желтые значкиПредупреждают о неисправности, необходимости произвести какие-то действия по управлению автомобилем или напоминают о его сервисном обслуживании.
  3. Зеленые значкиИнформируют о сервисных функциях автомобиля и их активности.

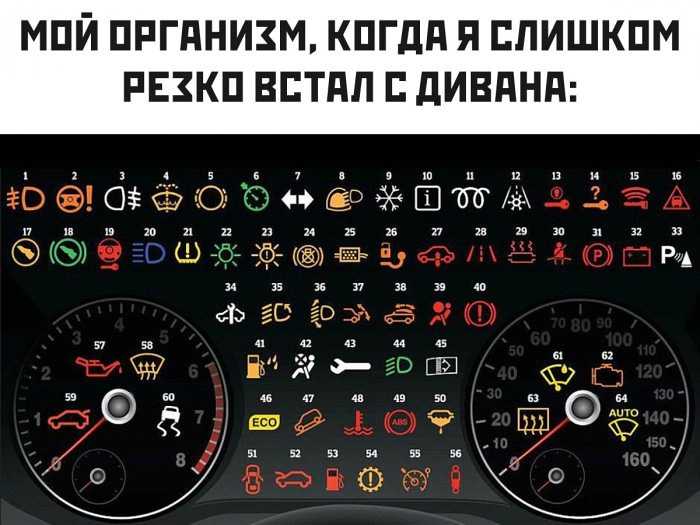

Если загорелся значок на панели приборов, не стоит его игнорировать. Мы расскажем тебе о значении 64 символов. Ты сможешь и свою машину понять, и друзьям помочь в трудную минуту непонимания.

  1. Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора. На автомобилях с гибридным двигателем такой индикатор дополняется надписью MAIN внизу.
  2. Предупреждение о сажевом фильтре.
  3. Включен режим экономии топлива.
  4. Фары дальнего видения включены.
  5. Противотуманные фары включены (передние).
  6. Адаптивные передние фары.
  7. Фары ближнего света.
  8. Противотуманные фары включены (задние).
  9. Значок о выравнивании фар. Говорит о неисправности системы авторегулировки угла наклона света. Нужна диигностика.
  10. Датчик дождя и света.
  11. Не обнаружен электронный ключ.
  12. Ключ не обнаружен.
  13. Батарея ключа нуждается в замене.
  14. Загрязнение воздушного фильтра.
  15. Значок включенных фар.
  16. Не работает стоп-сигнал.
  17. Не работает несколько фар.
  18. Неисправность ручного тормоза.
  19. Неисправность автоматической коробки передач.
  20. Индикатор включения наружного освещения.
  21. Ремень безопасности не пристегнут.
  22. Неисправность.
  23. Подушка безопасности деактивирована.
  24. В случае ДТП воздушные подушки не сработают.
  25. Система помощи при парковке.
  26. Неисправность топливного фильтра.
  27. Низкий уровень жидкости стеклоомывателя.
  28. Символ дверей автомобиля. Может предупреждать о незакрытой двери.
  29. Предупреждение прицепного устройства.
  30. Низкий уровень топлива.
  31. Вода в топливном фильтре.
  32. Неисправность антиблокировочной системы тормозов.
  33. Символ износа тормозных колодок.
  34. Значок включенного круиз-контроля.
  35. Круиз-контроль не работает.
  36. Неисправность усилителя рулевого управления.
  37. Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине неисправности концевика или датчика.
  38. Необходимо разблокировать коробку передач нажатием педали тормоза.
  39. Нажми педаль сцепления.
  40. Индикация работы свечи накаливания.
  41. Смена полосы движения.
  42. Перегрев катализатора.
  43. Повышенная температура в двигателе.
  44. Индикатор информационного сообщения.
  45. Включены поворотные сигналы.
  46. Неисправность крыши в кабриолете.
  47. Открыт капот.
  48. Низкая скорость автомобиля / система помощи спуска с горы.
  49. Опасное сокращение дистанции.
  50. Неисправность заднего спойлера.
  51. Индикатор, предупреждающий об отрицательной температуре на улице.
  52. Мороз на улице.
  53. Амортизаторы подвески неисправны.
  54. Предупреждение пневматической подвески.
  55. Информирует о неисправностях в работе двигателя (зачастую сбой в работе какого-либо датчика) или электронной части трансмиссии.
  56. Блокировка рулевой колонки.
  57. Обогрев заднего стекла.
  58. Датчик дождя.
  59. Неполадка двигателя.
  60. Автоматическое очищение лобового стекла.
  61. Система стабилизации отключена.
  62. Обогрев лобового стекла.
  63. Низкое давление подачи масла.
  64. Багажник открыт.

Не стоит игнорировать сигналы, которые тебе посылает автомобиль. Даже те, которые указывают на какие-то мелкие неполадки, могут напоминать об опасности как для машины, так и для твоей жизни. Не забывай раз в полгода проводить диагностику своего автомобиля для профилактики серьезных неполадок, которые могут дорого обойтись как в денежном, так и моральном плане.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
