Двигатель веломотор f80 характеристики

Топливные моторы, описание

Различают несколько видов моторов, применяющихся для установки на велосипеды:

• бензомотор;
• электромотор;
• газомотор.

Наиболее широкое распространение по причине своей доступности получили бензомоторы, которые относятся к категории топливных. Обычно применяются одноцилиндровые двухтактные двигатели, у которых естественная система охлаждения. Мощность в лошадиных силах такого оборудования составляет от одной до четырех единиц.

Преимущество современных топливных двигателей заключается в возможности их крепления. Завод-изготовитель заранее побеспокоился об этом, и в комплекте каждого двигателя прилагаются специальные приспособления для его крепежа.

Преимущества топливных моторов

1. Тихая работа;
2. Низкий уровень вибрации;
3. Низкое содержание веществ, загрязняющих окружающую среду;
4. Устойчивость к резкому понижению температуры;
5. Высокая мощность;
6. Беспроблемная работа на высоких оборотах.

Установка и обкатка

Для установки был взят обычный дорожный велосипед «Стелс», оснащенный 26 дюймовыми колесами. Приобретен комплект мотора F50: мотор с карбюратором, глушителем и комплектом зажигания, бак, ведомая звезда, цепь, защита и натяжитель цепи, тросы и органы управления. Так же присутствовал свечной ключ и краткая инструкция на английском зыке. При установке возникла единственная проблема — нижняя труба рамы велосипеда была толще предусмотренной крепежным хомутом мотора, что было быстро исправлено заменой шпилек на более длинные. Перед установкой с мотора была снята крышка сцепления и добавлено больше смазки для шестерен. В бак был залит 92 бензин в пропорции 1:20 с синтетическим маслом Motul.

Первые 200км, мотор заводится от 1/3 оборота педалей, немного дымит по вине «обкаточной» порции масла. При езде, в основном, «в пол газа», показывает хорошую тягу после 30км/ч, неплохо преодолевает небольшие подъемы, но не без помощи педалей.

После 500км пробега обкатку можно считать пройденной, топливная смесь была заменена на 1:25, дымление прекратилось, холостые обороты уменьшились.

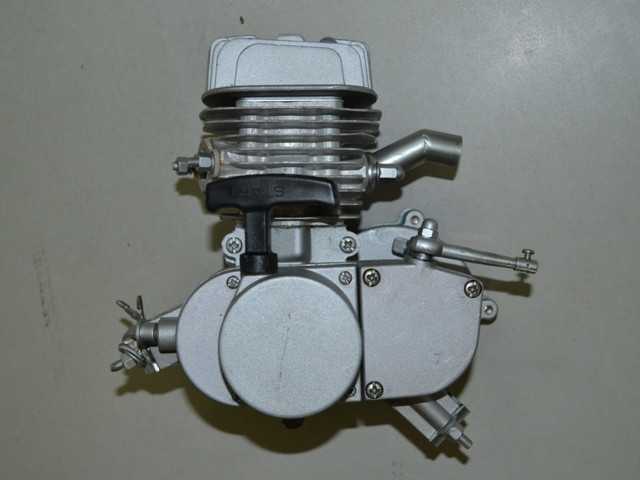

Технические характеристики

Каждый профессиональный велолюбитель непременно должен купить китайский мотор f80, потому как его технические характеристики, действительно, внушают уважение:

• двигатель двухкатный, 1-цилиндровый;
• веломотор имеет естественную, воздушную охладительную систему;
• кубатура f80 составляет восемьдесят кубических сантиметров;
• наибольшая мощность составляет 7 л/с;
• веломотор способствует достижению скорости пятьдесят километров в час;
• объем топливного бака составляет два литра;
• двигатель имеет компактный вес — восемь килограмм;
• сцепление модели — сухое, фрикционное.

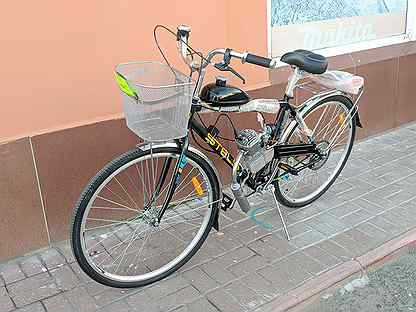

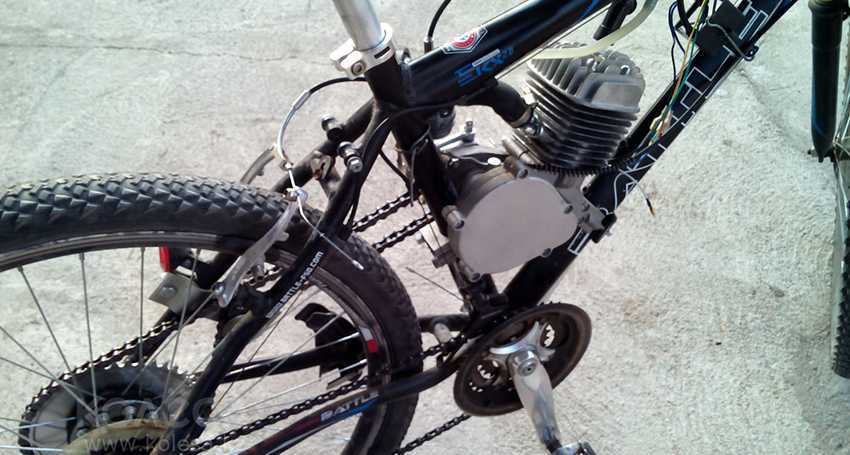

Веломотор f80 установлен на велосипед

Беспроблемно купить такую универсальную и удобную вещь, как китайский веломотор маркировки f80 можно не только на Украине, но и в России. Цена — достаточно демократична, да и с доставкой проблем не возникает.

Использование топливных моторов в велосипедах

В велосипедах используют бензиновые двигатели, которые продаются с уже готовыми креплениями для велосипедов. Однако, некоторые модели двигателей выпускаются только на определенные модификации велосипедов.

Наиболее используемые двигатели для велосипедов:

• двухтактного типа с креплением на раму;
• веломотор «Комета», который устанавливается и крепится прямо на багажнике. Его вес составляет пять килограмм, в комплекте предлагается глушитель;
• японский двигатель Yamaha отличающийся большей мощностью, чем у аналогичной продукции.

Особенности использования f80 для велосипеда

Веломотор f80 китайского производителя является быстросъемным, который легко превращает обычный велосипед в скоростной мопед. Этот двигатель является аналогом советского аналогичного оборудования.

Оснащение им обеспечивает:

• легкость в кручении педалей;
• быстрое переключение скоростей.

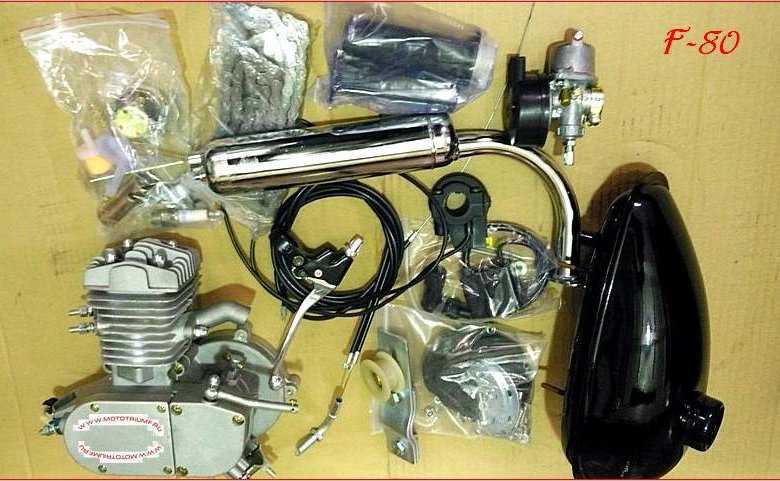

Что входит в комплект

Двигатель приобретается с комплектующими, которые находятся в комплекте оборудования.

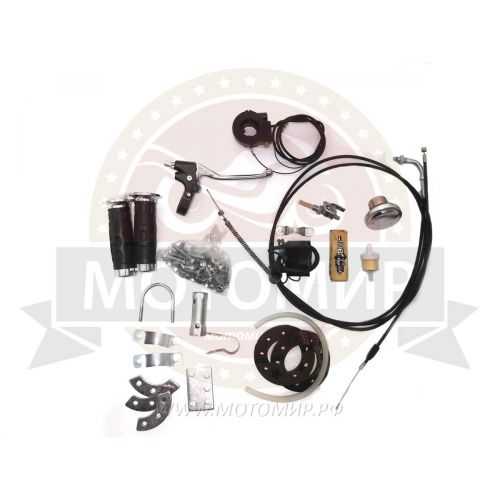

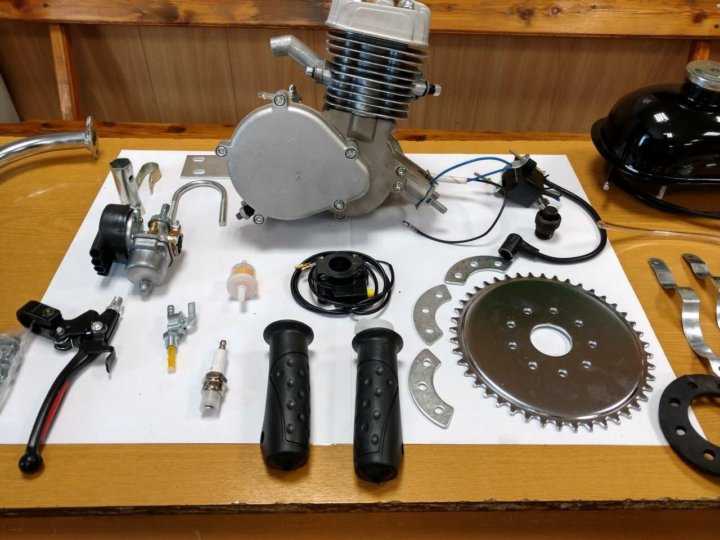

В комплект входят:

• двигатель;
• цепь для крепления;
• бензобак;
• кран для бензобака;
• глушитель;
• карбюратор;
• ручки, рычаги, трос;
• винты, гайки;
• катушка;
• ключ;
• крепления;
• фитиль.

Советские велодвигатели, краткое описание

Одним из первых двигателей, предназначенных для увеличения комфортности велосипедиста, был «Иртыш». Оборудование было выпущено в 1954 году, а через два года, в 1956 году вышла его усовершенствованная модель Д-4. Двигатели имели множество недостатков, которые в современных аналогичных моделях полностью устранены.

Недостатки советских двигателей:

1. Установка этого оборудования способствовало смещению центра тяжести в велосипеде, что значительно снижало его маневренность.
2. Постоянная вибрация установки способствовала самопроизвольному развинчиванию всех соединений деталей при помощи резьбы.
3. Велосипеды того времени были рассчитаны на движение с определенной скоростью, и увеличение ее приводило к повышению случаев травматизма при эксплуатации оборудованного двигателем велосипеда.

Рекомендации по установке

Для установки двигателя f80 на велосипед не нужно обладать специальными умениями. Каждый велолюбитель, обладая минимальным набором навыков способен самостоятельно создать для себя из обыкновенного велосипеда скоростного «монстра».

Подробная инструкция

1. На втулку поместить насадки «звездочка и «полумесяц».
2. Закрепить их болтами.
3. Определить место крепления двигателя.
4. Произвести его монтирование.
5. Дроссель устанавливается с правой стороны руля. Выключатель также с правой стороны, но после дросселя. Установку необходимо производить аккуратно по причине того, что при неправильно выполненной процедуре, при нажатии кнопки включения дросселя, двигатель может барахлить.
6. Рычаг сцепления устанавливается на левой стороне руля, после чего подсоединяется к двигателю.
7. Если владелец оборудуемого велосипеда левша, то все действия нужно производить в зеркальном отображении.
8. Произвести монтирование клапана в топливном фильтре
9. Установить и закрепить топливный бак.
10. Зафиксировать в установленном месте катушку зажигания, после чего произвести подключение мотора и выключателя.
11. Вмонтировать натягижитель цепи, на который надеть цепь, прикрепляя ее на «звездочку» и мотор.
12. Через крышку карбюратора установить трос.

Обкатка

Надежность и длительность работы установленного велодвигателя зависит от эксплуатации его в начальный период времени, непосредственно после его установки. Испытание оборудование называется обкаткой. Ее нужно производить на расстоянии пятьсот километров, во время прохождения которых необходимо наблюдать за поведением двигателя по причине возможности возникновения различных проблем в его работе. В процессе проведения обкатки необходимо соблюдать соответствующую скорость, минимальный порог которой соответствует двенадцати, а максимальный – тридцати километрам в час.

Потенциальные проблемы и их решения, возникшие в процессе испытания двигателя.

1. При прохождении первых двухсот метров возможно задымление двигателя. В данной ситуации необходимо увеличить количество масла в топливном баке. Идеальным соотношением в объемном измерении бензина и масла является пятнадцать к одному.
2. Если система зажигания отказывается выполнять свои функции, необходимо проверить расстояние между свечами, которое может быть либо недостаточное, либо превышающее нормы. Идеальным расстоянием между свечами является величина в 0,5 миллиметров.
3. При перебоях в работе двигателя необходимо проверить состояние дросселя, который должен полностью открывать диффузор карбюратора и отрегулировать его положение.

После прохождения пятисот километров снижается количество холостых оборотов и обкатка считается оконченной. В некоторых случаях выясняется, что конкретный велосипед не предназначен для эксплуатации с веломотором, в результате чего будут в процессе обкатки выявляться различные дефекты конструктивного характера.

1000-5000км

Снова было проведено небольшое ТО, с мотора сняты все крышки — шестерни в порядке, отсутствует люфт ведомой звезды и ротора зажигания. Нагар на свече все тот же, лежит равномерным тонким слоем — продувка мотора хорошая. Свеча на всякий случай заменена на новую NGK BP7HS, в последствии оказалось, что не зря — тяга возросла, холостые обороты стали еще ниже. По советам знающих людей поролоновый элемент воздушного фильтра заменен на скутерный, обрезанный под круг нужного диаметра. На работу мотора такой «апгрейд» не повлиял, а вот ресурс мотора должен возрасти — меньше пыли попадает вместе с воздухом в карбюратор.

На второй тысяче снова появились подтеки на выпускном патрубке, в этот раз по причине развалившейся от вибрации сварки. Пришлось нести в сервис заваривать. Кроме этого было решено добавить резиновый патрубок между карбюратором и воздушным фильтром, чтобы во-первых снизить забрасывание последнего топливной смесью на холостых оборотах, а во-вторых создать некое подобие ресивера для улучшения забора воздуха на высоких оборотах. В результате максимальная скорость могла достигать до 52км/ч на ровной дороге в безветренную погоду, правда для таких скоростей ходовая откровенно слабая — тормоза никакие, амортизация нулевая, подшипники колес быстро изнашиваются… На третьей тысячи биение заднего колеса достигли критических, колесо отдали на переспицовку под новый обод. В то же время не вызывал никаких претензий еще долгое время, только натяжитель цепи постоянно ослабевал, а ролик уже наждался в замене. На его место прекрасно вписался ВАЗовский ролик натяжения ремня ГРМ с надетым на него кольцом из велосипедной камеры для снижения шума. Тем временем сезон уже подошел к концу, а мотовел был законсервирован до весны. Пробег на одометре велокомпьютера составлял 4890 км.

Весной было проведено плановое ТО, заменена моторная цепь, трос сцепления, задубевший бензошланг был заменен на трубку отвода картерных газов автомобиля «Ока», установлен новый бензофильтр, воздушный фильтр был разобран и промыт в бензине, все стыки при сборке промазаны герметиком. свеча заменена на такую же новую, хотя и старая была в хорошем состоянии. кроме того на велосипед установлены передний клещевой тормоз и более широкое седло, заменена пришедшая в негодность ось заднего колеса и крепежные винты ведомой моторной звезды. После долгого простоя мотор завелся с первых 5-7 метров, первое время работал как задушенный, но вскоре вернулись прежние характеристики. Первая 30 километровая поездка не выявила каких-либо дефектов, мотор работал ровно, имел хорошую тягу и плавный разгон. Будем надеяться, что и новый сезон велосипед с китайским мотором не прекратит радовать своего хозяина.

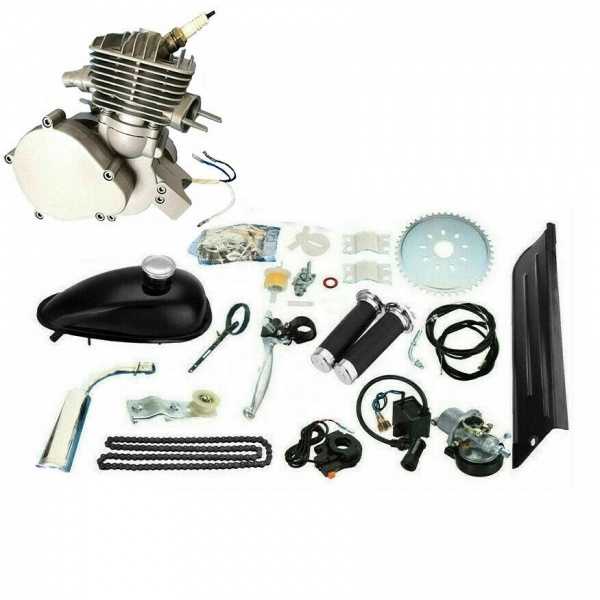

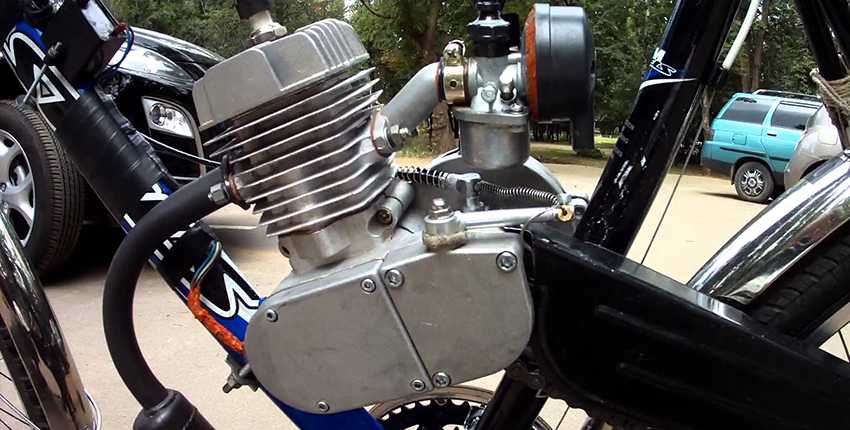

Двигатель Веломотор F80 (комплект для установки)

Внешний вид товара может отличаться от изображённого на фотографии

Технические характеристики

• Двигатель является одноцилиндровым, двухтактным
• Охлаждение воздушное
• Рабочий объем: 80 см3
• Максимальная мощность: 7 л.с.
• Максимальный крутящий момент: 2,3 Нм
• Максимальная скорость — до 50 км/ч
• Вид топлива: масло-бензиновая смесь (бензин не ниже А-92)
• Тип сцепления: сухое, фрикционного типа
• Расход топлива: 1,7 литра на 100 км
• Вес двигателя: 8 кг
• Объем топливного бака: 2 литра
• Габариты веломотора (ДхШхВ) 21x12x24 см

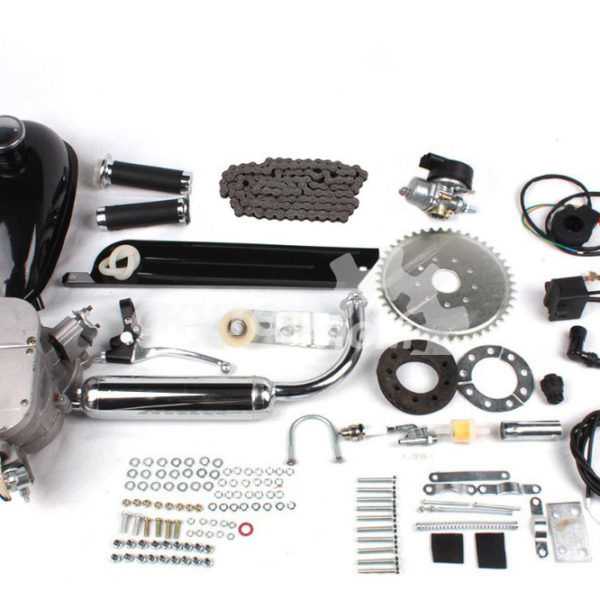

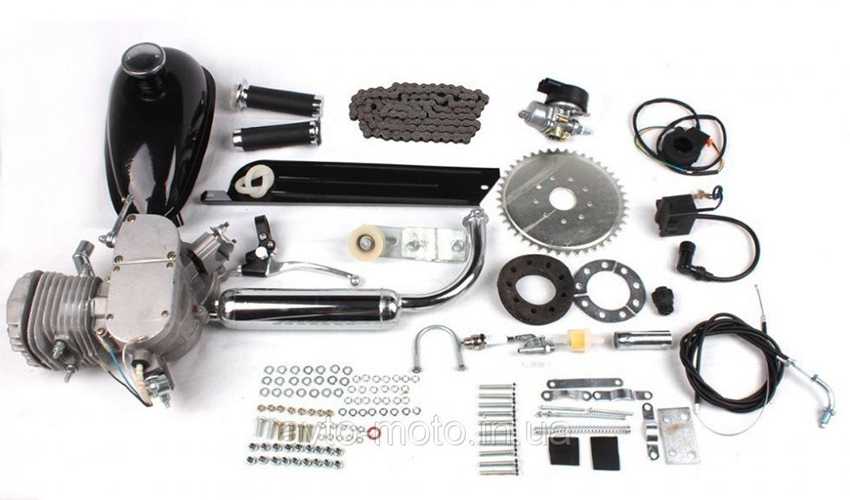

Состав комплекта

В комплект включено всё необходимое для установки двигателя на велосипед (двигатель, бензобак, бензокран, глушитель, модернизированный карбюратор, тросики, ручки руля, звезды, цепь, натяжитель цепи, электрооборудование, крепеж)

Доставка заказа

Мы отправляем заказы при помощи Почты России, служб доставки СДЭК и Boxberry. Минимальная стоимость доставки в нашем магазине 280 рублей.

При обработке заказа наш менеджер предложит оптимальный способ доставки заказа с учётом Ваших пожеланий и рассчитает его стоимость. После отправки заказа в течении 3-4 дней Вам по электронной почте и SMS будет сообщен почтовый идентификатор отправления. Также, Вам придёт уведомление когда заказ прибудет в Ваш город и будет готов к выдаче.

Упаковка товара: воздушно пузырьковая пленка, картон. Отправка товара: в почтовых пакетах, в картонных коробках.

Оплата заказа

Полную стоимость заказа Вы сможете узнать после обработки заказа менеджером магазина.

Магазин ZosOptic.Ru работает на условиях:

• полная предоплата товара и услуг по его доставке;
• наложенный платеж — оплата товара и услуг по его доставке при получении заказа в почтовом отделении или в службе доставки. Оплата заказов наложенным платежом возможна для заказов стоимостью от 1000 до 6000 рублей.

Способы предоплаты заказа:

• пластиковой картой Visa, MasterCard, МИР;
• электронным кошельком Яндекс.Деньги, QIWI, Элекснет, Единый кошелек;
• через интернет-банк Альфа Банк, Промсвязьбанк, Бинбанк и другие;
• с баланса своего сотового телефона, подключенного к операторам МТС, Билайн, Теле2;
• через салоны связи Евросеть и Связной;
• через банк, по выставленной Вам квитанции.

Возврат товара

Если Вы получили товар низкого качества, либо товар не соответствует описанию — Вы можете вернуть его продавцу и получить обратно стоимость такого товара.

Если товар качественный, но по каким-то причинам он Вас не устраивает — Вы можете отказаться от заказанного товара в течение 7 дней после получения.

Правила эксплуатации

Несмотря на свое китайское происхождение, двигатель f80отличается множеством положительных качеств, которые заключаются в неприхотливости в применении и в достаточной мощности оборудования.

Для создания условий долговечного использования f80, необходимо соблюдать правила его эксплуатации:

1. Обязательно производить пред-эксплуатационную обкатку двигателя на расстояние, не меньшее пятьсот километров.
2. Во время проведения обкатки мотора, необходимо его использовать в щадящем режиме. Для этого в топливный бак необходимо помещать смесь девяносто второго бензина и двухтактного масла в пропорции один к пятнадцати. Время работы двигателя в период его испытания должно соответствовать не больше чем тридцать минут. Не рекомендуется превышение скорости в тридцать километров в час.
3. В процессе обыкновенной эксплуатации, после прохождения обкатки, в качестве топлива необходимо использовать смесь бензина и масла в соотношении двадцать к одному. Это позволит ездить на чудо-технике со скоростью, превышающей тридцать пять километров в час.
4. Перед дорогой всегда необходимо прогревать мотор на небольших оборотах.

Возможные проблемы и их решения в процессе эксплуатации:

1. Не запускается двигатель.

Причиной может быть отсутствие топлива или закрытый кран в топливном баке.

2. Система зажигания может не работать по причинам:

• Недостаточное или превышающее нормы расстояние между свечами;
• Загрязнение электродов свечи маслом или нагаром. Для возобновления работы нужно произвести очистку электродов;
• Повреждение обмотки трансформаторы;
• Нарушение контактов прерывателя путем обгара или замасливания;
• Нарушена электропроводка.

3. Двигатель работает с перебоями, причиной этого может быть:

• Отсутствие регулировки зажигания;
• Богатая топливная смесь;
• Произвести регулировку дросселя;
• Засорение жиклера карбюратора.

500 — 1000км

После первых 500 километров пробега на моторе были подтянуты все резьбовые соединения, перемещен ролик натяжения цепи, так как цепь прилично растянулась. На стыке выпускного патрубка и цилиндра были замечены масляные подтеки, исправленные заменой родной прокладки на самодельную паронитовую, промазанную «герметиком». В остальном — никаких проблем; нагар на свечи песочного цвета — карбюратор отстроен правильно; мотор оживает почти сразу же после ключения сцепления на 5км/ч. Судя по показаниям велокомпьютера, максимальная скорость держится в районе 48км/ч на ровных участках дороги. Тяга уверенная, приходится все меньше использовать педали.

Примерно после 650км начали всплывать недостатки конструкции велосипеда, явно не рассчитанного на установку мотора — появился люфт в задней втулки колеса, к счастью быстро исправленный подтяжкой конусов. От вибрации начали ослабевать места крепления крыльев и защиты велоцепи, которые так же быстро были исправлены резиновыми шайбами и самоконтрящимися гайками. На всякий случай была проведена та же операция и с защитой моторной цепи, которая пока что держалась достаточно хорошо.

Для езды по дорогам был установлен комплект светодиодных габаритов, так как генератора мотора не хватает даже на питание одной 5 Ваттной лампы.

Мотовелосипед используется для поездок на работу, около 10км в одну сторону. В городе радует компактность и возможность объезжать пробки, на дороге показывает неплохую (для мотовелосипеда) максималку. Расход при скорости 35 км/ч редко превышает 1,30 литров на сотню, а вот при бОльшх скоростях возрастает чуть ли не в 2 раза. Для долгих поездок объема стандартного бака явно не хватает.

Тем временем пробег мотора перевалил за 1000км.

Мотор-колёса для электровелосипеда

Мотор-колесо (электроколесо) устанавливается вместо переднего или заднего колеса велосипеда. Оно сразу заспицовано в прочный двойной обод нужного размера. Конструкция позволяет использовать и дисковый тормоз и v-brake. Переключение скоростей велосипеда не нарушается.

В комплекте с мотор-колесом идёт контроллер и ручка газа на выбор. Для полного комплекта так же понадобится батарея.

Редукторные моторы

Лёгкие (до 4.5 кг) и свободно вращаются вперёд благодаря обгонной муфте. Подходят для спокойных (до 35 км/ч) катаний по городу и паркам, в режиме помощи педалям или только электро.

Максимальная скорость, км/ч	35
Максимальная мощность, Вт	1000
Масса, кг	3.5

Максимальная скорость, км/ч	45
Максимальная мощность, Вт	1500
Масса, кг	4.5

Direct-Drive моторы

Универсальные моторы с функцией электроторможения. Быстрее (до 60 км/ч), мощнее (до 1.5 кВт) и тяжелее (до 7.5 кг). Для алюминиевых рам рекомендуем усилители дропаутов.

Максимальная скорость, км/ч	45
Максимальная мощность, Вт	1500
Масса, кг	7.5

Максимальная скорость, км/ч	60
Максимальная мощность, Вт	1500
Масса, кг	7.5

Мощные Direct-Drive моторы

Моторы для высоковольтных конфигураций (77-85 В). Развивают скорость до 80 км/ч. Только с использованием усилителей дропаутов или специально разработанных рам.

Моторы для фэт-байков (Fat-bike)

Моторы с широким ободом и длинной осью, подходящие для фэт-байков.

Максимальная скорость, км/ч	60
Максимальная мощность, Вт	1500
Масса, кг	4.5

Частые вопросы

А мой велик подходит? Большинство стандартных велосипедов совместимы. Ширина посадочного места — 100 мм под переднее колесо, 135 мм под заднее (стандарт). На заднее колесо влезает фривил на 9 звёзд (в комплекте идёт на 6).

Лучше переднее или заднее? Заднее. Переднее ставится если нельзя установить заднее (например, планетарное переключение передач). Максимальная мощность переднего колеса — 1 кВт.

Установить сложно? Я сам(а) смогу? Снять колесо с велосипеда, переставить покрышку и камеру на мотор-колесо, установить мотор-колесо на место велосипедного, накачать камеру. Закрепить контроллер, ручку газа и батарею на велосипед. Соединить все провода, отрегулировать переключение скоростей и тормоза. В первый раз — несколько часов, в сотый — около 25 минут.

Мотор мешает ехать на педалях? Редукторный — нет, благодаря обгонной муфте он свободно вращается вперёд Директ-драйв — немного мешает, но реально заметно только на высоких скоростях.

Тяговый или скоростной ДД выбрать? Обычно лучше тяговый. Скоростной — для ободов 24” и меньше.

А что с тормозами? На моторах есть крепление под диск и полоса на ободе под v-brake. В большинстве случаев проблем не возникает.

Можно ли заряжать педалями? Теоретически можно, но только на ДД и высоких (>30 км/ч) скоростях. Практически — лишено смысла, возврат энергии слишком незначителен.

Нужны усилители? Для мотора Light — рекомендуем один. Для мотора Classic — рекомендуем два для использования рекуперации и один без использования.

Мотор надежный? 10 тыс км за полтора года без перерыва на зиму — полёт нормальный!

Есть гарантия? 1 год.

Хочу другой контроллер, стоит ли? Обычно нет, комплектные контроллеры хорошо подходят для большинства задач.

Ручки тормоза нужны или можно без них? Для редукторного колеса — не нужны. Для ДД — нужны только если используется электротормоз с контроллерами Infineon.

LCD3 обязателен? Не обязателен, но регулировать режимы помощи педалям (если установлен PAS) можно только с него. Для управления ручкой газа дисплей не нужен. Но с ним приятней

PAS сенсор нужен? Он добавляет возможность давать газ не держа ручку. Иногда это удобно, но для изменения режимов нужен дисплей LCD3.

Хочу использовать мотор как ветрогенератор/электрокультиватор/тягач/гусеницу и т.п. Можно? Да. Хоть летать

Преимущества

Купить f80 есть смысл не только профессиональным велогонщикам, но и любителям комфортной и быстрой езды. К преимуществам комплекта относятся три основных режима езды (на педалях, моторе, а также на педалях и моторе одновременно). Двигатель отлично тянет и способен беспрепятственно преодолевать даже высокий подъем. F80 достаточно неприхотлив и нетребователен. Он может прослужить довольно длительный срок.

Китайский веломотор отличается высокой мощностью, и для безопасной езды на своем двухколесном транспорте необходимо придерживаться правил. Например, в первую очередь рекомендуется строго соблюдать правила дорожного движения. Перед тем как выезжать на трассу, следует надевать прочный шлем

Важно помнить о том, что если купить и установить f80, то стандартный велосипед превратится в «лайт-версию» мотоцикла, а это требует реализации определенных навыков. Во время работы мотора нельзя управлять велосипедом на магистрали или на пешеходном переходе

Перед выездом следует тщательно изучить как государственные, так и местные правила дорожного движения.
