Замена замка зажигания на авто ВАЗ
Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:
- Отключить аккумуляторную батарею
- Снять пластмассовый кожух, предварительно открутив винты его крепления.
- Затем откручиваем два винта крепления замка зажигания к кронштейну.
- Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.

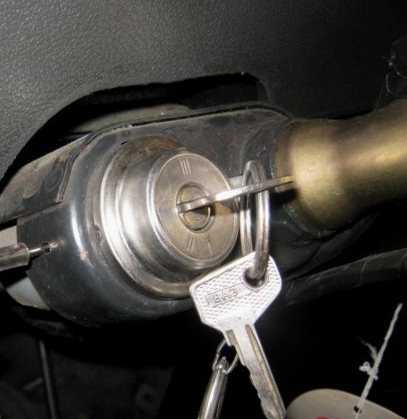

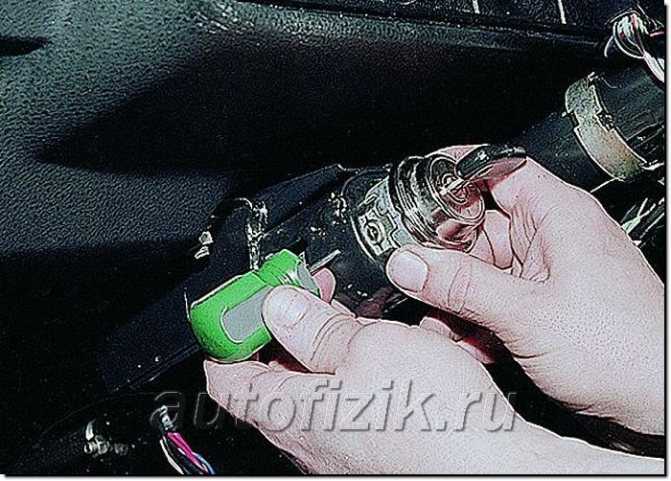

- Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
- После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

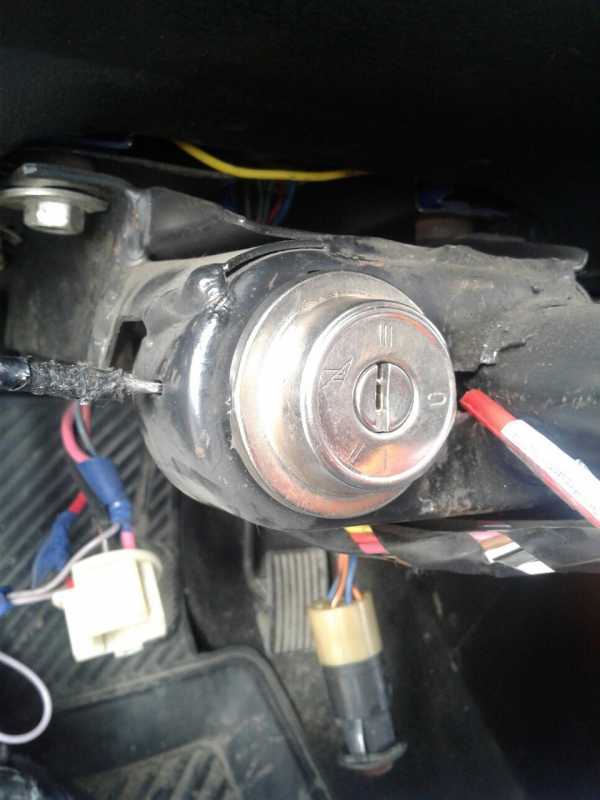

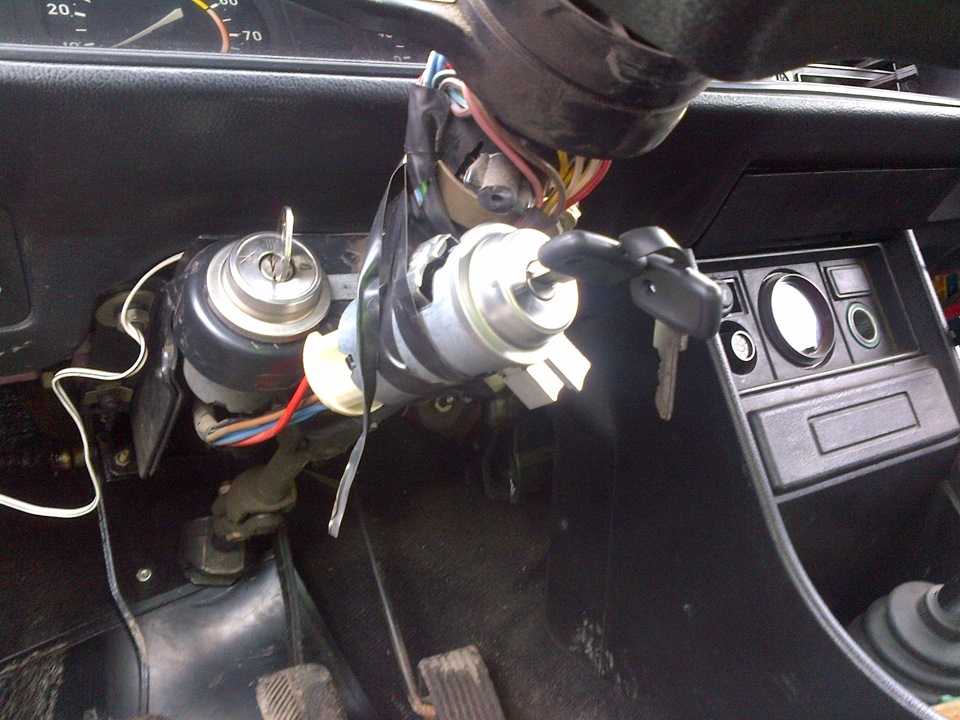

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.
Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.
Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.
Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода
Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах
После этого собираем кожух рулевой колонки.
Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

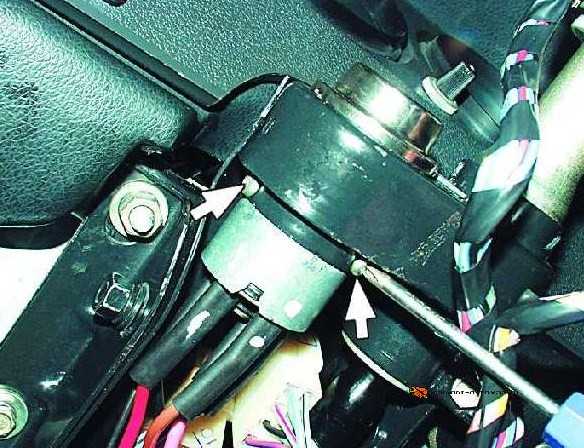

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.
Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

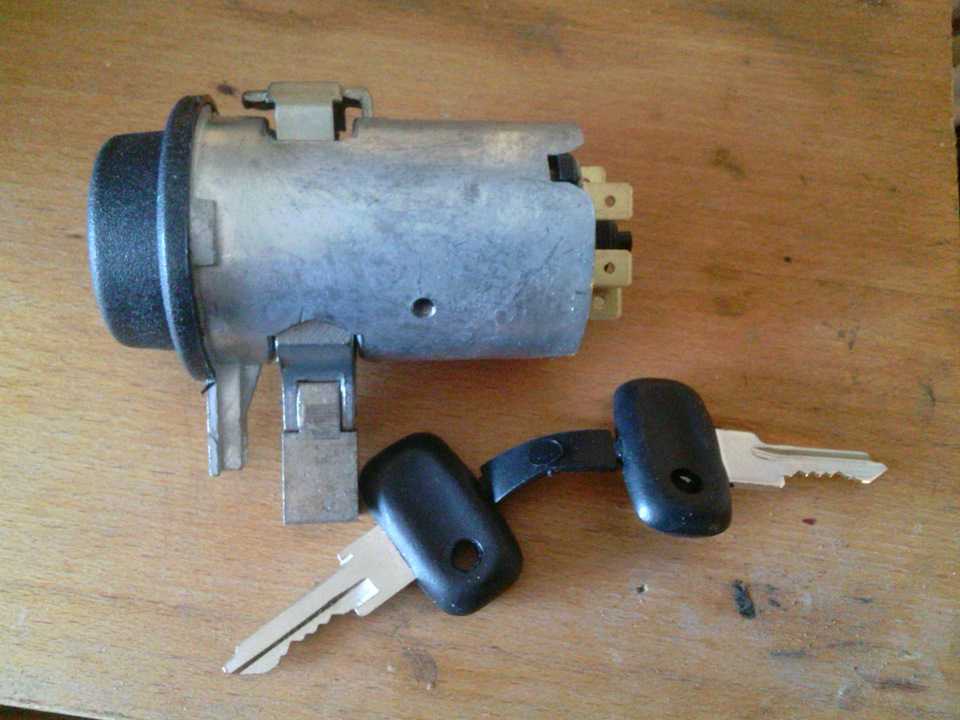

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.
Если ключ не поворачивается
В случае замка зажигания всё сводится к прежней схеме: максимально разобрать замок. Затем нужно выбить стопор-штифт и извлечь механизм. В крайнем случае придётся подсверлить его, а затем выбить.
Хитрый приём
Чаще всего ключ в замке зажигания перестаёт поворачиваться по трём причинам:
- истирание смазки;
- засорение пылью (решается промывкой WD-40 или другими автомобильными очистителями);
- усталость металла.
Со временем пружины ослабевают и перестают поднимать пин. Такой «уставший» элемент можно просто удалить из замка — автомобиль снова будет заводиться, причём родным ключом, так что не потребуется менять все замки в машине. Если сломано более одного пина, то демонтаж — только временная мера, ведь такой автомобиль заведётся любым сторонним ключом.
Дверные замки
Очень часто ключ не поворачивается в автодвери, потому что заржавел (его редко использовали) или обледенел. Первое решается преобразователем ржавчины (потребуется довольно много времени), второе — отогреванием.
Как правильно подключить замок зажигания
Если провода собраны в одну фишку, то подключение замка не составит никаких сложностей, просто нужно установить ее на контакты.
Если провода подключаются по отдельности, то нужно обратить внимание на схему:
- клемма 50 – красный провод, с помощью него работает стартер;
- клемма 15 – синий с черной полосой, отвечает за обогрев салона, зажигание и другие приборы;
- клемма 30 – розовый провод;
- клемма 30/1 – коричневый провод;
- INT – черный провод отвечающий за габариты и фары.
Схема подключения проводов
Если произведено подключение проводки, то все нужно собрать и присоединить клемму к АКБ и проверить работоспособность. Сначала необходимо проверить, есть ли у всех электроприборов питание от замка, после уже работу самого стартера. В том случае, если обнаружены какие-то неисправности, нужно еще раз провести проверку на правильность подсоединения проводов, потому, что именно от этого будет зависеть работа всех приборов в автомобиле после поворота ключа. Далее вы можете ознакомиться со схемой проводки замка зажигания.
На сегодняшний день известно два вида системы зажигания:
- Батарейная, как правило, с автономным источником питания, с его помощью можно включать электроприборы не запуская двигатель.
- Генераторная, можно использовать электрические приборы только после запуска двигателя, тоесть после того как запуститься электрический ток.
Когда автомобиль находится на батарейном зажигании, то можно включать фары, свет внутри салона и использовать все электрические приборы.
Установка бесшумных замков на Классику
Будем производить замену штатных дверных замков классике на бесшумные замки от зубилы (ВАЗ 2108,09,10,11…).
Мы будем менять ТОЛЬКО ЗАДНИЕ ЗАМКИ!!!
Для этого нам понадобятся:
- Внутренний замок ВАЗ 2108 — 2 шт. (левый и правый)
- Комплект бесшумных замков («шоколадки”). — 1шт. (в комплекте должно быть 2 замка)
- Болты крепления замков (с виду похожие на те, которыми крепятся петли дверей на классике) – 4 шт.
- Инструменты:
- Дрель и соответственно свёрла к ней (8,4)
- Напильник или надфиль — Пила по металлу — Старый замок
- Тросик (от замка к внутреннему «крючку” открывания двери) — 1.5-2 метра
- Детский набор «КОНСТРУКТОР», пара деталей из него… (тяга и 4 квадратных пластины для натягивания тросика нам пригодятся)
- Алюминиевая пластина или кусок плотной пластмассы около 2 мм толщины 10*6см — 2шт.
- Знакомый сварщик или комплект для нарезки резьбы…
Приступим…
На новом, только что купленном, ВНУТРЕННЕМ замке отпиливаем 2 части:
На правом рисунке это часть 1 и 2
Далее ищем ШТЫРЬ и также отпиливаем так, чтобы он выпал, а на его месте оказалась ДЫРА !!!
Это лучше видно тут:
На месте штыря дыра, а в дыре тросик, скрепленный пластинами из детского набора. Это сделано для того, чтобы тросик был регулируемой длинны)
Вставляем в образовавшуюся дырочку тросик. Другим концом тросика «цепляем” наш «крючок”.Нам ведь надо будет вылезть из машины… точнее не нам а пассажирам.
Далее снимаем и немного разжимаем ЧЁРНУЮ пружину, по желанию ее вообще можно снять, но я бы оставил, мало ли, пригодиться …
Далее берём дрель со сверлом № 4 и сверлим дырочку (красная дырочка на рисунке напротив резьбы для крепления замка … вставляем в неё болтик (красная дырочка на рис 5), на болтик тягу (синяя деталь) и прикручиваем на болтик гаечку (её плохо, но видно)
Далее снимаем замок с двери нашей машины. Снимаем тягу с внутреннего «крючка” открывания двери, и можно её выкинуть ))), она нам больше не пригодится. Там, где крепится эта тяга к замку есть резиновая втулочка, эту втулочку мы аккуратно снимаем и ставим на наш обновлённый внутренний замок (подробнее на рис. 4 , выше и левее надписи Пружина).
- Далее снимаем Внешнюю «Ручку” Открывания двери.
- Берём в руки кусок алюминия или твёрдой пластмассы и пилу по металлу и изготавливаем вот такую деталь (дырки проделываем сверлом № 4) :
«Разбираем” нашу ручку в двери (сдвигаем ось вращения на ручке на пару см назад) и одеваем на ось ручки деталь КРАСНОЙ дыркой,не перепутайте. Одеваем так, чтобы она упиралась в движущуюся часть ручки и двигалась вместе с ней по оси.
В синюю дырку надо засунуть болтик, не очень большой, 1-2 см. ( на него впоследствии оденем тягу с рис. 4.).
В принципе внутренняя часть готова.
Приступаем к внешней.
Берём дрель, но уже со сверлом № 8 и рассверливаем дыру от старого замка (на рисунке справа сверху) так, чтобы втулка НОВОГО замка входила, но не болталась. А если она болтается, то так и оставить, пусть болтается.
Если такое случилось с иномаркой
Когда заблокировался руль на иномарке с «автоматом» посмотрите, чтобы рычаг коробки занимал положение «стоянка», в противном случае разблокировать руль не получится. Также применяют одновременное проворачивание рулевого колеса и ключа в замке зажигания. Если произошло заклинивание личинки, то можно попытаться её заменить.
На снимке виден процесс снятия выключателя Гольф 4.
Выполнить операцию несколько сложнее, чем на классике автозавода из г. Тольятти. Если заклинил руль на иномарке, придётся снимать руль
Это делать нужно с осторожностью, особенно на моделях, где имеется подушка безопасности. Перед началом работы обязательно отключите аккумуляторную батарею и сделайте все возможное для предотвращения самопроизвольного подключения
Это убережёт от возможного срабатывания подушки безопасности.
После удачного снятия подушки, колёса автомобиля следует установить в положение прямолинейного движения, это позволит в дальнейшем правильно установить руль. Чтобы правильно выполнить снятие, лучше всего обратиться к инструкции по эксплуатации автомобиля, в случае её отсутствия, поможет Интернет. В некоторых случаях придётся использовать съёмник для демонтажа рулевого колеса.
Вам придётся снять блок с подрулевыми переключателями, иначе к замку не добраться. Некоторые модели иномарок удерживают замки на шлицах рулевой колонки, снять замок в таком случае без специального съёмника проблематично. После его демонтажа, приступают к замене повреждённых личинок. Их замена также может произойти легко, а иногда требуется применение определённого инструмента и усилий.
Сделать это можно разными способами, надавить тонкой отверткой или шилом фиксатор, который удерживает в корпусе личинку. Для других моделей может потребоваться вмешательство по механической разблокировке механизма. Применяют дрель и набор сверл. В любом случае за консультацией обратитесь в инструкцию по эксплуатации автомобиля. Такие работы начинают проводить в том случае, когда имеется новая личинка для замка зажигания.
На снимке показано снятие блокировки личинок автомобиля фольксвагенНа снимке показано снятие блокировки личинок автомобиля фольксваген
Замена замка зажигания или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика

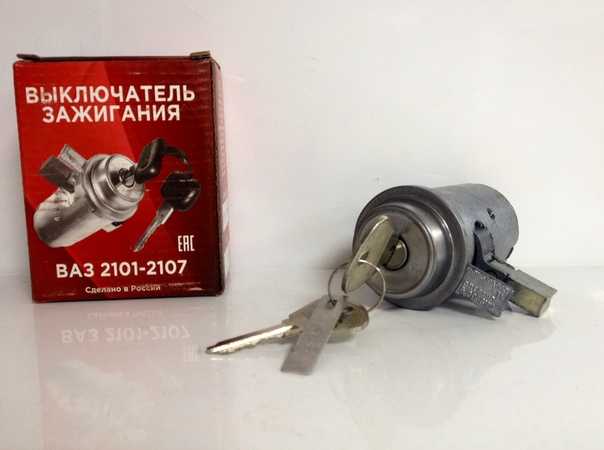

Выбор производителя замка зажигания (выключателя зажигания). Я могу посоветовать купить замок зажигания производства ДААЗ (Россия). Проверено и надежно, жалоб нет, да и найти его в отличие от «Автоарматуры» (на Лоске я так и не нашел замок этого производителя), проще. По контактной группе, здесь еще хуже из-за огромного количества подделок. Так что, идем на рынок, спрашиваем контактную группу российского производства и проверяем ее магнитом (для большинства самый доступный способ не быть обманутым), хорошая контактная группа не должна магнититься. Больше советовать или критиковать других производителей не буду. Главное в этом деле, не гнаться за дешевизной. А, выбор как всегда за Вами.
Теперь самое интересное. Описание замены замка зажигания (выключателя зажигания) или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика:
1. Обязательно, снимаем минусовую клемму с аккумулятора.
3. Откручиваем 5 крепежных винтов пластмассового кожуха рулевой колонки (фото 3).
4. Далее, находим два винта крепления замка зажигания и откручиваем их, в моем случае винта снизу уже не было, просто кто-то его потерял или упростил конструкцию)). Смотрим фотографии 4 и 5.

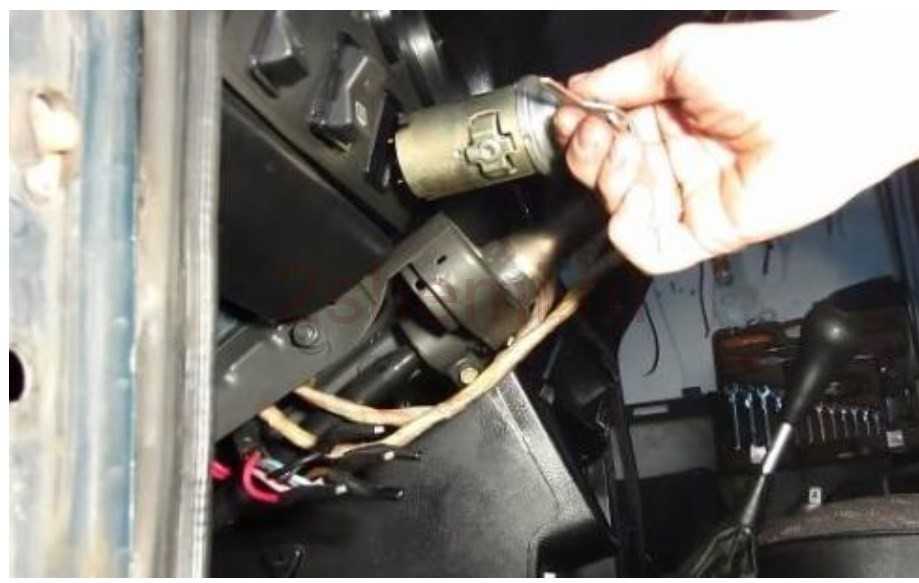

5. Тонким шилом или отверткой нажимаем фиксатор и вытягиваем замок на себя (фото 6 и 7). 6. Дальше, отключаем провода или фишку с проводами от замка. Если у Вас стоит такая же фишка как и на фотографии, то могу точно сказать, что это облегчит Вам дальнейшую работу. Почему? Читаем пункт 9 и смотрим фото 10. Вам этого делать не придется))).
7. Если Вы меняете замок зажигания, то можете подключать провода и собирать все в обратной последовательности. Если же, решили заменить контактную группу, то дальше для Вас. 8. Отверткой поддеваем стопорное кольцо (фото и вынимаем контактную группу. Новую деталь устанавливаем так, чтобы совпали паз на контактной группе и шток на секрете замка зажигания (фото 9).
Все, после остается поставить замок зажигания на место. Подключить клемму к аккумулятору, запустить двигатель и проверить все ли работает .
Комментарии
Показано комментариев: 10. Всего: 29.
Николаевич, вот ещё один вариант противоугонной системы. При таких раскладах можно ключи из замка зажигания в обще не вытаскивать )))
Много контактных группы разных производителей и у всех какие-то мелкие недоделки. Попадал и не раз у одних при вытащенном ключе замкнуты контакты питания бортовой сети, так как зазор очень мал, а угол поворота механики с контактной группой разный на 1.5-2 мм и контакты получаются замкнутыми при вытащенном ключе. Пружинка принимающая верхнюю шайбу нижним концом упирается в шайбу и её выворачивает при повороте ключа, неравномерное нажатие на шайбу и пропадает контакт в рабочем положении ключа вследствие чего не работают фары дворники и т.д. Самые говенные с пластмассовой центральной осью усилие большое ломается очень быстро.
Спасибо. Видно, что отписался человек со знанием дела)))
Поменял уже 3 контактные группы и один раз замок зажигания на ВАЗ 2104 всё равно не заводиться, проводами заводиться, а так нет, соединяю всё правильно. Кто-то посоветовал посмотреть массу на аккумуляторе, всё равно не помогает. Посоветуйте что делать
Проблема в контактной группе замка зажигания или в не правильном подключение проводов. Если с подключением все ок, то тогда меняйте замок зажигания целиком, так проще, быстрей и надежней. Так как купить качественный замок зажигания, проще чем, найти и приобрести качественную контактную группу.
в старых запасах нашел контактную группу, еще советского производства, буду пробовать на выходных ее ставить, спасибо за совет!
Проблема в контактной группе замка зажигания или в не правильном подключение проводов. Если с подключением все ок, то тогда меняйте замок зажигания целиком, так проще, быстрей и надежней. Так как купить качественный замок зажигания, проще чем, найти и приобрести качественную контактную группу.
Инструкция по замене
Итак, как снять замок зажигания на ВАЗ 2107 и поменять его на новый?
Чтобы все сделать правильно, выполните следующие шаги:
В первую очередь не забудьте скинуть клеммы с АКБ!
Обесточьте электроцепь автомобиля, для этого отключите аккумулятор, так вы сможете предотвратить возможное замыкание проводки в процессе работы.
Установите ключ в ЗЗ и проверните его на 90 градусов. В данном положении вал системы автоматически заблокируется и он не будет мешать снятию механизма.
Чтобы произвести демонтаж пластиковой накладки с рулевой колонки, необходимо выкрутить пять винтов фиксации, соединяющих верхнюю и нижнюю части. Обе части накладки необходимо демонтировать, сделайте это аккуратно, чтобы не повредить кожух.

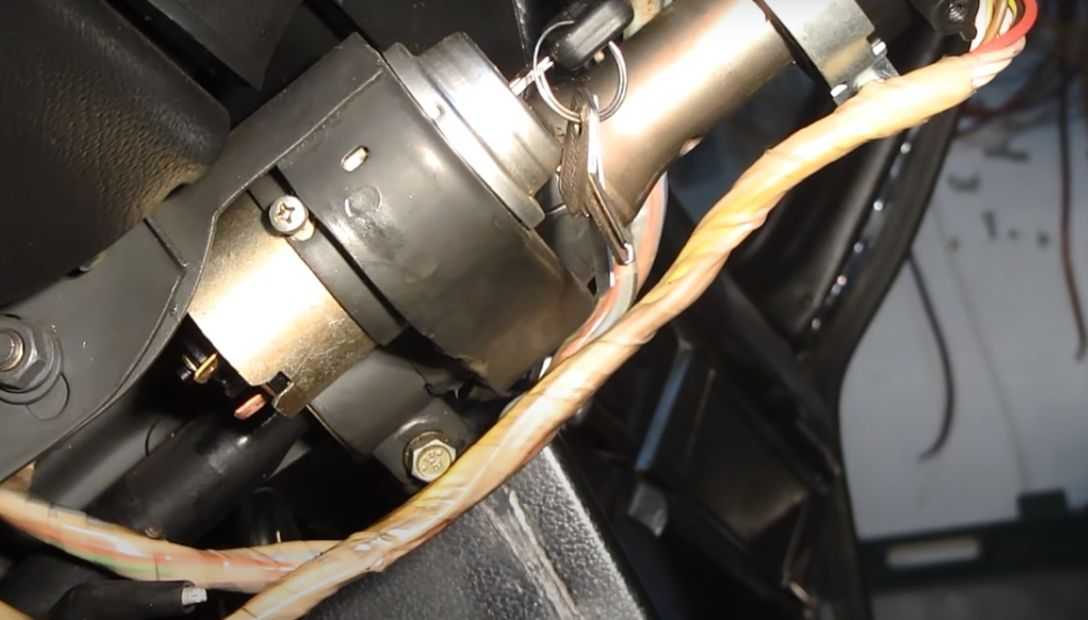

Затем нужно выкрутить еще два болта — с их помощью фиксируется сам ЗЗ. Эти винты находятся с разных сторон от переключателя.
После этих действий необходимо отсоединить кабеля от контактной группы узла. Используйте шило для того, чтобы отодвинуть крепление, для этого инструментом необходимо залезть в плоское отверстие и нажать защелку. На этом же этапе, используя отвертку с плоским наконечником, подденьте узел и демонтируйте его с кронштейна. Когда все винты будут сняты, а крепления отогнуты, механизм можно без проблем демонтировать. В том случае, если вам нужно только произвести замену самой группы, с помощью той же отвертки с плоским наконечником необходимо будет отодвинуть кольцо — и элемент можно без проблем снять. Монтируя новую контактную группу, нужно установить пас на секретную часть, таким образом вы сможете осуществить небольшое зацепление. Затем всю конструкцию необходимо зажать пружинным кольцом.
Чтобы установить новый ЗЗ, в первую очередь вставьте в него ключ и проверните в положение 0. Затем зажмите крепление и произведите одновременную установку выключателя в кронштейн.
После этого нужно произвести подключение проводов замененного ЗЗ в соответствии со схемой, расположенной ниже
Схема очень важно, поскольку если соединение контактов будет нарушено, это может привести к замыканию проводки в сети. Соответственно, в конечном итоге из строя могут выйти электрические приборы и устройства.
В завершение необходимо установить обе части пластиковой накладки и зафиксировать их с помощью винтов.
1. Открутите болты фиксации ЗЗ.
2. Извлеките механизм.
3. Подключите проводку по схеме. Извините, в настоящее время нет доступных опросов.
Устройство замка зажигания
Замок зажигания состоит из двух частей:
- Механическая — цилиндрический замок (личинка), он состоит из цилиндра, именно в него вставляется ключ зажигания.
- Электрическая — контактный узел, состоит из группы контактов, которая замыкается определенным алгоритмом при повороте ключа.
В ключе зажигания обычно установлен цилиндрический замок, который справляется одновременно с несколькими задачами, такими как: поворот контактного узла и блокировкой рулевого колеса. Для блокировки использует специальный запорный стержень, который при повороте ключа выдвигается из корпуса замка и попадает в специальный паз в рулевой колонке. Устройство замка зажигания само по себе имеет простую конструкцию, сейчас попробуем разобрать все ее составляющие. Для более наглядного примера рассмотрим, как устроен замок зажигания:

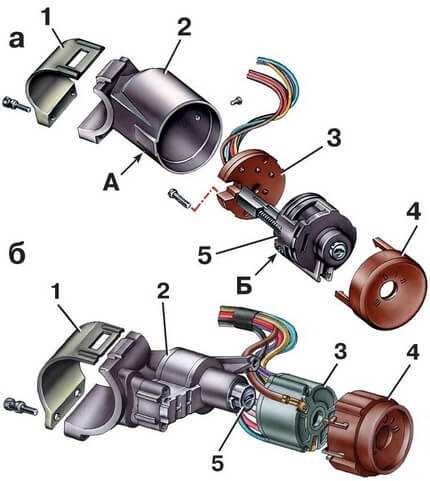

Детали выключателя зажигания
- а) тип KZ813;
- б) тип 2108-3704005-40;
- Скоба.
- Корпус.
- Контактная часть.
- Облицовка.
- Замок.
- А — отверстие для фиксирующего штифта.
- Б — фиксирующий штифт.
Личинка соединена с проводом и установлена внутри широкой цилиндрической пружины, при этом один край прикрепляется к самой личинке, а другой уже непосредственно к корпусу замка.С помощью пружины замок может автоматически возвращаться в исходное положение после включения зажигания или после не успешной попытки запуска силового агрегата.
Поводок замка может не только поворачивать диск контактного узла, но и фиксировать замок в нужном положении. Специально для этого поводок сделан в виде широкого цилиндра, в котором есть радиальный канал, проходящий насквозь. По обе стороны на канале расположены шарики, между ними и находится пружина, с помощью которой шары заходят в лунки с внутренней стороны на корпусе замка, таким образом, обеспечивая их фиксацию.
Контактный узел имеет две основные части, такие как: контактный диск, который может приводиться в движение и неподвижная колодка с видимыми контактами. На самом диске установлены пластины, именно через них проходит ток после поворота ключа в замке зажигания. В основном на колодке размещены до 6 и более контактов, выходы у них, как правило, находятся на обратной стороне. На сегодняшний день современные замки используют контакты в виде пластин с одним разъемом.
Контактная группа, в основном отвечает за запуск стартера, систему зажигания, контрольно-измерительные приборы, она расположена в глубине корпуса замка. Провести проверку ее работоспособности можно с помощью специальной контрольной лампы. Но вначале перед этим, специалисты рекомендуют сделать проверку на повреждения кабелей, которые идут к замку, если обнаружатся таковые, то места повреждения потребуется заизолировать лентой.
Подсветка доски приборов – как устроена панель?
В любом современном автомобиле обязательно должна быть подсветка как доски приборов, так и других кнопок и переключателей, расположенных на торпеде автомобиля. Подсветка замка зажигания – очень распространенное явление в импортных авто. Наши производители до такого не додумались, поэтому многие водители улучшают своего железного коня самостоятельно. Такая подсветка придаст вашему автомобилю особый шарм в ночное время суток, да и удобно это – видеть, куда вставлять ключ.
Фото подсветки замка зажигания
Она не сложна в монтаже, а срок ее службы очень большой. Самое главное, что при выборе такой подсветки не нужно ничего изобретать. В автомагазинах, как правило, продают стандартные типы подсветок, которые имеют только одну лампочку и способны светить только точечно. Для автомобилей ВАЗ начали выпускать готовые элементы для подсветки замка зажигания, которые удобно монтируются и не требуют переделок и вырезов в пластике рулевой колонки автомобиля.
Как установить замок зажигания?
Выполняя монтаж устройства, важно правильно подключить и подсоединить все контактные компоненты изделия. Перед подключением производится установка замка
Что понадобится?
Чтобы подключать и соединять все компоненты устройства, потребуется тот же инструмент, который применялся для отключения. Процедура будет выполняться практически в обратной последовательности.
Распиновка (схема) замка зажигания ВАЗ 2106
Чтобы правильно выполнить схему подключения проводов замка зажигания ВАЗ 2106, требуется разобраться с распиновкой устройства:
- Положение 0 — контактные элементы под номерами 30 и 30/1. Компоненты предназначены для отключения системы питания. Когда ключ попадает в это положение, система активирует аварийный режим функционирования.
- Режим I — контактные компоненты 30/1-15, а также 30-INT. Используются для активации осветительных приборов как наружных, так и внутренних, а также ряда других устройств. Имеется в виду система стеклоочистки, электродвигатель омывателя, генераторное устройство, вентилятор печки, приборы контрольного щитка, поворотные огни, система зажигания, звуковые приборы.
- Положение II. Это контактные элементы 30/1-15, 30-INT, а также 30-50. При повороте ключа в такое положение все приборы, включенные в режиме I, остаются активированными. Исключением является генераторная установка, контрольная панель и система зажигания. Производится активация стартерной цепи, что приводит к пуску силовой установки.
- Положение III. Это стояночный режим, при нем активируются только контактные компоненты 30-INT, а также 30/1. Стартерная электроцепь отключается. Включенными остаются только осветительная система, стеклоочистители, электродвигатель омывательной системы и охладительный узел.
Отдельно следует рассказать о классификации по цветам:
- 30 — розовый контакт;
- INT — контакт черного цвета, предназначен для подсоединения габаритных огней и внешнего освещения;
- 30/1 — коричневый контакт;
- 50 — красный контакт, применяется для запуска стартерного устройства;
- 15 — контактный элемент синего цвета, имеет черную полосу.
Канал Ремонт и обслуживание авто рассказал о нюансах подключения замка зажигания и представил наглядную схему изделия.
Пошаговые этапы
Алгоритм установки устройства:
- Ключ вставляется в отверстие на замке и проворачивается в режим 0.
- Нажимается фиксатор, а затем устройство монтируется в кронштейн.
- Следующим этапом будет подсоединение электроцепей. Если автомобиль оборудован фишкой, то процедура подключения не вызовет сложностей. Но при ее отсутствии подсоединение электроцепей будет выполняться по очереди. Для этого клеммный разъем монтируется так, чтобы один из контактов двойного вида был установлен справа и располагался вертикально. К верхней составляющей группе подключается черный кабель.
- Затем работа производится по часовому направлению движения. После подключения черного контакта подсоединяется розовая электроцепь, затем синяя, коричневая и красная. На задней стороне разъема рядом с клеммами располагаются цифры, которые соответствуют конкретной электроцепи. Нижняя часть должна остаться нетронутой.
- Когда контактные элементы будут подключены, производится монтаж пластикового кожуха на колонке. Верхняя и нижняя пластиковые составляющие фиксируются друг к другу посредством болтов.
Установка электронного БСЗ вместо контактного
Сегодня встретить «семёрку» с контактным зажиганием — большая редкость. С поступлением в продажу коммутаторов, трамблёров и катушек для электронных систем искрообразования владельцы классики стали массово переоборудовать свои машины.
Что входит в комплект БСЗ
Процесс переделки контактной системы в электронную довольно простой, к тому же недорогой. Стоимость комплекта электронного зажигания для ВАЗ 2107 составляет порядка 2500 рублей. В него входят:
- транзисторный коммутатор типа 3620.3734 с разъёмом;
- катушка 27.3705;
- бесконтактный трамблёр типа 38.3706;
-
соединительные провода.
Кроме того, потребуются свечи (лучше новые) с зазором 0,7–0,8 мм и комплект проводов высокого напряжения. Катушка типа Б-117А (используется в бесконтактной системе) не подходит для электронного зажигания. Её характеристики не соответствуют параметрам другого оборудования цепи.
Видео: обзор элементов БСЗ на «классику»
Необходимые инструменты
Для выполнения работы потребуются:
- гаечные ключи на 8, 10 и 13 мм;
- отвёртка с крестовидным лезвием;
- дрель;
- свечной ключ;
- ключ на 36 мм или с храповым механизмом для прокручивания коленвала;
- саморезы;
-
пассатижи.
- Отсоединяем клеммы от аккумулятора. Снимаем АКБ, убираем её в сторону.
- Снимаем колпачки высокого напряжения с крышки трамблёра и со свечей.
-
При помощи специального ключа выкручиваем все свечи. Вкручиваем на их место новые.
- Используя дрель, сверлим на левом брызговике или на моторном щите отверстия для крепления коммутатора.
-
Крепим коммутатор к кузову автомобиля при помощи саморезов.
- Демонтируем крышку распределителя.
-
Прокручиваем коленчатый вал, накинув ключ на гайку крепления его шкива, до того момента, пока бегунок распределителя не будет нацелен на свечу первого цилиндра, а метка на шкиве — указывать на средний отлив на крышке привода ГРМ.
-
Используя ключ на 13 мм, отпускаем гайку крепления распределителя.
-
Снимаем с трамблёра вакуумный шланг и отключаем все провода.
- Извлекаем старый трамблёр из его посадочного места.
- Снимаем крышку у нового распределителя.
- Примеряя его на место старого, рукой вращаем бегунок до тех пор, пока он не будет направлен в сторону первого цилиндра.
-
Устанавливаем новый трамблёр, наживляем гайку, но не закручиваем её полностью.
- Подключаем к новому трамблёру разъёмы проводов и шланг вакуумного регулятора.
- Демонтируем старую катушку зажигания, открутив гайки её крепления ключом на 13 мм. Отключаем от неё все провода.
- Устанавливаем новую катушку на место.
- Подключаем разъём со жгутом проводов к коммутатору.
- Зачищаем концы проводов. Производим монтаж цепи:
- чёрный провод от коммутатора надёжно крепим к «массе» при помощи самореза или винта;
- красный провод подключаем к клемме «К» на катушке. Сюда же крепим и коричневый провод от тахометра;
-
синий провод от коммутатора и голубой с чёрной полосой подсоединяем к клемме «+Б» на катушке.
- Устанавливаем крышку трамблёра, закрепляем её. Подключаем новые высоковольтные провода к крышке и свечам.
- Пробуем запустить двигатель. Если получилось, значит, всё сделано правильно. В ином случае проверяем цепь зажигания и надёжность подключения её элементов.
Ремонт замка зажигания ВАЗ 2110
Видео замена замка зажигания переднеприводных ВАЗов (ВАЗ 2110-2112, “Калина”, “Приора”)
Выявить неисправность замка зажигания «десятки» можно с помощью тестера. Для этого нужно сначала демонтировать замок. Вкратце алгоритм действий будет таким:
- Отсоединить от аккумулятора минусовую клемму.
- Открутить кожух вокруг рулевой колонки.
- Отключить разъем замка зажигания.
- Вставить ключ в замок и последовательно перевести его в положение I и II. При этом с помощью омметра необходимо замерить сопротивление между контактами (см. схему и таблицу).
- При исправном замке зажигания и контактной группе сопротивление должно равняться 0.
Далее приводим для вас таблицу, в которой приводится информация о том, какие контакты замыкаются и размыкаются в разных положениях ключа, а также за какие механизмы машины они отвечают.
Положение ключа | Какие контакты при этом находятся под напряжением | Замыкаемые цепи |
Положение «0» (выключено) | Контакт 30 | Отсутствуют |
Положение I (зажигание включено) | Контакты 30-15 | Цепи системы зажигания, возбуждение генератора, питание фар, сигнализации поворотов, панели контрольных приборов, «дворников» и омывателей стекла, запитан электродвигатель вентилятора печки, включен обогрев заднего стекла и прикуриватель. |
Положение II (запущен стартер) | Контакты 30-15 и 30-50 | Все перечисленные выше цепи, а также запущен стартер. |
Схема зажигания ВАЗ 2110
Чтобы демонтировать замок зажигания ВАЗ 2110 необходимо продолжить начатые ранее действия (у вас уже отключен аккумулятор, а также сняты пластиковые кожухи с рулевой колонки). Далее действовать нужно по следующему алгоритму:
- Отсоединить подрулевые переключатели (для этого достаточно лишь разъединить защелки).
- Поскольку болты, крепящие замок зажигания, имеют срезанные головки (в целях безопасности), то их откручивают с помощью молотка, зубила и плоскогубцев. Для этого зубило наставляют на шляпку и молотком бьют по зубилу с тем, чтобы болт пошел по резьбе. Когда затяжка ослабнет, можно воспользоваться плоскогубцами.
- Далее снимают крепящую скобу с колонки и вынимают непосредственно замок зажигания.
Замена лампы
Ремонтные работы с замком могут быть различны. Разберем основные из них — замена лампочки подсветки, замена или ремонт контактной группы замка зажигания, замена микровыключателя. Разберем эти процессы отдельно. Итак, чтобы поменять лампочку, необходимо:
- Отсоединить разъем, подключающий лампу к сети питания.
- Снять патрон с лампой с помощью небольших плоскогубцев.
- Выполнить замену лампы и собрать все в обратной последовательности.
Замена контактной группы
Замена контактной группы выполняется по следующему алгоритму:
- С помощью отвертки необходимо отвести в сторону фиксирующие защелки.
- Демонтировать старую контактную группу.
- Заменить ее на новую, установить защелки на место.
Для замены микровыключателя нужно выполнить следующие действия:
- Открутить три винтика, которые держат конструкцию вместе.
- Снять крепежный стержень.
- Отжать фиксатор.
- Выполнить демонтаж выключателя.
- Установка нового выключателя выполняется в обратной последовательности.
Замена микровыключателя
Также популярной ремонтной операцией является замена личинки замка зажигания. Для этого вам понадобятся следующие инструменты — зубило, молоток, плоскогубцы, дрель с тонким сверлом, отвертка с крестовым наконечником, тонкая часовая отвертка с тонким жалом, и само собой, новая личинка. Действия по замене необходимо выполнять в такой последовательности:
- Как было описано выше, необходимо отключить аккумулятор и снять внешний кожух с рулевой колонки. Однако сам замок можно не извлекать.
- Вытащить крепежный штифт, который удерживает личинку в замке. Для этого нужно воспользоваться тонкой часовой отверткой и молотком. В случае, если штифт вытащить не получается, можно высверлить его тонким сверлом.
- Далее нужно произвести замену личинки на новую.
- Сбор происходит в обратном порядке.
В случае, если вы демонтировали замок зажигания полностью, то перед его обратным монтажом не забудьте вставить ключ и повернуть его в положение I (зажигание). В этот момент защелка рулевого вала, блокирующая рулевой механизм, спрячется в корпусе замка.
Для замены замка зажигания на «десятке», вам будет полезно знать его каталожный номер — 2110370400530, а каталожный номер личинки — VAZ00015448.

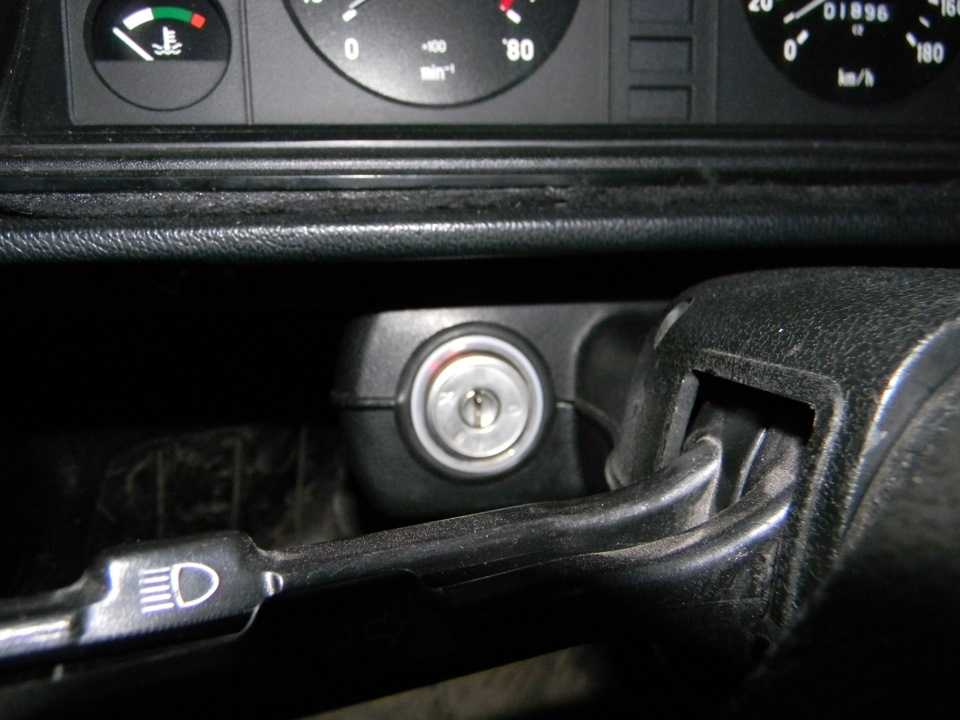

Как снять замок зажигания на ВАЗ-2107, если он заблокирован?
Возможны случаи, когда замок зажигания заклинивает, и личинку невозможно провернуть ни рукой, ни инструментом. Возможен вариант перелома ключа, когда часть бородки остаётся внутри скважины. В обоих случаях владельцу требуется демонтировать устройство с автомобиля.
Первый вариант демонтажа:
- Убрать рулевое колесо с вала. Руль крепится гайкой под ключ 24 мм, которую откручивать до конца не следует. Снятие руля со шлицов выполняется подпором ногами и ударами предплечий. После снятия детали со шлицевой части вала гайка откручивается полностью.
- Снять защитный пластиковый кожух рулевой колонки, закреплённый винтами с крестообразным шлицем.
- Открутить винты крепления замка.
- Нажать тонким инструментом на прижимную пластину, что позволит немного разблокировать деталь. Нажим выполняется через прорезь, имеющуюся на левой стороне замка. Нажатый фиксатор позволит сдвинуть корпус замка на себя.
- Ударами молотка, наносимыми по пластине справа, добиться проворота замка вокруг оси. Это даст гарантию от обратного ухода фиксатора.
- При помощи молотка и зубила разбить пластину. Удары наносить аккуратно, чтобы не повредить блок подрулевых переключателей.
- После удаления пластины станет виден запорный стержень, установленный в двух проушинах. Одна из проушин легко просматривается через отверстие.
- Разбить проушину зубилом или отвёрткой с плоским жалом.
- Нажать снова на пластину через прорезь слева и потянуть его вверх. Он должен сместиться на 10-12 мм.
- Нанося удары молотком по корпусу замка (в районе установки штекера), стянуть его с вала.
Второй вариант:
- После того, как будет утоплен фиксатор через прорезь на левой части замка, необходимо вытащить замок на максимальное расстояние.
- Справа на замке есть площадка с текстом и номером. Под неё вставляется клин (отвёртка).
- После этого ударной отвёрткой или зубилом срубается площадка с надписями.
- Отвёрткой через отверстие задвинуть штырь фиксатора и снять замок с вала.
Третья методика заключается в разрушении замка резким рывком:
- Один человек садится на водительское кресло, второй — на пассажирское.
- Необходимо одновременно резко рвануть руль, что вызовет разрушение фиксатора.
- После этого замок снимается обычным методом. Стоит отметить, что сломать рывком удаётся только замки поздних выпусков, изделия времён СССР таким образом сломать труднее. Кроме этого, есть риск повреждения элементов рулевого управления.
Встречаются другие методики снятия заклинивших замков зажигания на ВАЗ 2107 — распил корпуса, проворот или высверливание личинки и другие. Конечный выбор способа демонтажа остаётся за владельцем автомобиля.
Методика снятия заклинившего устройства демонстрируется в видео от канала «Регион 4253».
