Изготовление обманки лямбда-зонда своими руками

Механическая обманка катализатора выхлопной системы своими руками

В таблице были представлены два вида «механики». Область их применения разная, различны конструкция и принцип действия.

Внимание! При выборе/изготовлении механической обманки лямбда-зонда своими руками, оцените запас пространства над вторым датчиком кислорода. При его дефиците необходимо использовать поворотную втулку

Вариант №1: ввертыш с отверстием малого диаметра

Так называемые «пустые» механические эмуляторы подходят для узкой серии автомобилей с ЕВРО 3. Ориентировочно, это иностранные машины до 2004 года выпуска и отечественные – до 2011.

Принцип работы

Функция втулки – изолировать лямбду от прямого потока газов, в котором много кислорода. Через мелкое же отверстие на сенсор попадает лишь малая его часть, но достаточная для того, чтобы датчик ответил ЭБУ кондиционным сигналом.

Как сделать

Втулка вытачивается на токарном станке согласно представленному чертежу

Принимайте во внимание только конфигурацию и диаметр отверстия, связывающего датчик с выпускным трактом (1,5-2 мм). Остальные размеры необходимо корректировать, снимая фактические длины крепления лямбды на конкретном автомобиле

К примеру, только габаритная длина может колебаться в пределах 40-100 мм. Температура в месте фиксации показаний составляет порядка 300…400°C, поэтому в качестве материала сойдет сталь или латунь. Заготовка – пруток.

Куда ставится

Деталь ввинчивается во выпускной тракт вместо второго лямбда-зонда. Датчик кислорода не выбрасывается, а закручивается в уже ввинченную втулку, и подключается к колодке.

Вариант №2: втулка с миникатализатором

Подходит для машин любого экологического класса ЕВРО.

Как работает

Идея решения состоит в том, чтобы очищать выхлоп только для датчика кислорода. Технически это выглядит так: компактный каталитический нейтрализатор с платиной, палладием и родием запрессован во втулочку. Когда конструкция работает в сборе, газы, заходя в резьбовую вставку, сначала проходят соты, а затем попадают на кислородный сенсор. Он фиксирует уменьшение содержания кислорода, и ЭБУ воспринимает ситуацию в выхлопной как штатную.

Технология изготовления

Самостоятельно изготовить тяжело ввиду труднодоступности малогабаритных копий катализаторов. В остальном технология мало чем отличается от указанной в варианте №1. Работы ведутся на токарном станке, размеры на чертеже проставляются после предварительного замера резьбы сенсора и посадочного места под него.

Как установить

Технология монтажа идентична методике изложенной в варианте №1: выкрутить датчик кислорода и ввинтить его в переходную втулку. Сборочную единицу вкрутить в трубу выпуска.

Важно! При использовании втулочных проставок любого типа лямбда должна быть исправна

Как изготовить механический корректор для выхлопной системы?

Для реализации своими руками механической обманки на катализатор рекомендуется использовать заготовки из теплоустойчивой стали или бронзы. Так детали не будут деформироваться от высокой температуры. Есть две конструкции, но в обеих вариантах нужен токарный станок или помощи опытного специалиста-токаря.

Первый вариант

Представляет собой втулку длиной 40-100 мм. С одной стороны вкручивают штатный датчик, а с другой циркуляция газов ограничена отверстием малого диаметра. Суть действия «девайса» сводится к тому, что состав выхлопной смеси усредняется, потому что лямбда-зонд удален от самой струи газа и, соответственно, ловит меньше ядовитых веществ. За счет этого и получается обмануть ЭБУ.

Типовый чертеж с размерами проставки может быть изменен в габаритном отношении, это зависит от модели и марки автомашины. Оптимальный диаметр входного отверстия остается без изменений – 1,5-2 мм. В некоторых случаях длина втулки может не позволить установить ее на штатное место. В итоге приходится приваривать крепление в другом месте выхлопной трубы.

Второй вариант

Аналогичен первому, но проставка имеет встроенный миникатализатор. Платино-родиевый каталитический элемент способствует ускорению дожига ядовитых веществ. Суть метода заключается в следующем:

  • Выхлопные газы попадают в тело втулки через отверстие малого диаметра.
  • В объеме проставки излишки CH и CO подвергаются окислению кислородом, в результате чего концентрация вредных веществ уменьшается.
  • Протекающие процессы изменяют форму синусоиды, и электронная система считает, что каталитический нейтрализатор работает в штатном режиме.

Сделанная своими руками по приведенной схеме обманка катализатора имеет надостаток, аналогичный предыдущему варианту. Здесь штатный зонд будет поднят на 32 мм, хотя это и меньше, чем 40-100 мм.

Особенности установки проставки

Процедура установки не представляет сложности, и начинается с постановки автомашины на эстакаду или подъемник. Дальнейшие действия происходят по следующей схеме:

  • Отключить минусовую клемму АКБ.
  • Вывернуть контроллер.
  • Накрутить втулку на зонд.
  • Завернуть модернизированный узел на место.
  • Подключить аккумулятор.

После первого запуска сигнал «Check Engine» должен погаснуть. Теперь мотор будет работать в штатном режиме.

Для чего нужен лямбда зонд?

В ситуации поломки автомобиля знание принципа работы механизма не помешает никому. Во-первых, так механику будет сложнее одурачить владельца авто, приписывая к смете ненужные услуги. Во-вторых, водитель обладая знаниями технических особенностей деталей своего авто может сам поставить «диагноз», а возможно и устранить неполадку.

Так для чего же предназначен лямбда зонд? Он создает условия для работы каталитического нейтрализатора, который в свою очередь предназначен для фильтрации выхлопных газов. К слову, катализаторы обязаны своим широким распространением экологам и ярым борцам за чистоту окружающей среды. Именно катализаторы позволяют сделать выхлоп наименее вредным, а лямбда зонд осуществляет контроль за эффективной работой этого механизма.

Лямбда зонд унаследовал свое название от соответствующей буквы греческого алфавита. Также лямбдой принято называть величину количества кислорода в топливно-воздушной смеси, которая составляет 14,7 долей воздуха на 1 долю топлива. Обеспечить такую пропорциональность способен механизм электронного впрыска топлива с обратной связью с лямбда зондом.

%rtb-4%

Также предназначение лямбда зонда определяет его месторасположение – перед катализатором в выпускном коллекторе. Установленный на этом участке, лямбда зонд вычисляет объем излишек кислорода в топливно-воздушной смеси. При появлении дисбаланса прибор дает сигнал в блок управления впрыска. Но, порой одного датчика становится недостаточно, поэтому в последних моделях автомобилей все чаще предусмотрено два датчика кислорода, между которыми располагается катализатор. При такой конструкции контроля точность анализа выхлопа топлива увеличивается в разы.

В основе лямбда зонда гальванические элементы с твердым керамическим электролитом из диоксида циркония. Поверх покрытия нанесен слой оксида иттрия и напыление из токопроводящих пористых платиновых электродов. Электроды на поверхности механизма действуют по принципу забора выхлопа и воздуха из атмосферы. Лямбда зонд начинает работать только после того, как прогрев достигнет 300 градусов по Цельсию. Высокая температура приводит в действие циркониевый электролит, который пропускает сигнал об уровне выходного напряжения. При заведении непрогретого двигателя, датчики кислорода не работают, а их нагрузку при низкой температуре выполняют другие датчики двигателя.

Существуют также датчики, которые используют вместо циркония двуокись титана. Их принцип работы заключается в том, что они изменяют объемное сопротивление по количеству содержания кислорода в выхлопе. Большим минусом этого механизма является то, что они имеют сложную конструкцию и не могут генерировать ЭДС. Однако, именно они включены в конфигурацию многих самых продаваемых моделей автомобилей.

Еще одной разновидностью датчиков являются механизмы с дополнительным подогревом. Такой принцип позволяет им быстрее активизироваться, а значит, результат показателей параметров получается более точный.

%rtb-4%

Сколько служит обманка лямбда-зонда

Механические обманки датчика кислорода без каталитического наполнителя – самые простые и долговечные, но не очень эффективные. Они без проблем работают на моторах экологического класса Евро-3, оснащенных низкочувствительными лямбда-зондами. Сколько служит обманка лямбда-зонда такого типа – зависит только от качества материала. При использовании бронзы или жаропрочной стали она может быть вечной, но иногда (раз в 20–30 тыс. км) требует чистки отверстия от нагара.

Для более новых авто нужна обманка с мини-катализатором внутри, которая тоже имеет ограниченный ресурс. После выработки каталитического наполнителя (происходит за 50100 тыс. км) она перестает справляться с возложенными задачами и превращается в полный аналог простого ввертыша. В таком случае имитатор нужно менять или наполнить свежим каталитическим материалом.

Электронные обманки теоретически не склонны к поломкам и износу, так как не испытывают механических нагрузок. Но ресурс радиодеталей (резисторы, конденсаторы) ограничен, со временем они деградируют и теряют свойства. Эмулятор может преждевременно выйти из строя, если из-за нарушения герметичности на компоненты попала пыль или влага.

Тип обманки ЛЗ Совместимость с автомобилями Как обслуживать обманку ЛЗ Как долго живет обманка ЛЗ (как часто менять)
Механическая (ввертыш) 1999–2004 (производство ЕС), до 2013 (производство России), автомобили до Евро-3 включительно. Периодически (раз в 20–30 тысяч км) может потребоваться очистка отверстия и полости датчика от нагара. Теоретически вечная (просто механический переходник, ломаться нечему).
Механическая (мини-катализатор) С 2005 (ЕС) или 2013 (Россия) по н. в., класс Евро-3 и выше. После отработки ресурса требует замены или смены каталитического наполнителя. 50–100 тыс. км, в зависимости от качества наполнителя.
Электронная (плата) Независимые эмуляторы до 2005 (ЕС) или до 2013 (Россия) года выпуска, экологический класс Евро-2 или Евро-3 (куда имеет смысл устанавливать ГБО 2 и 3 поколения). Эмуляторы, использующие показания первого ДК для обманки второго лямбда-зонда – с 2005 (ЕС) или 2008 (Россия) по н. в., класс Евро-3 и выше, но возможны исключения, важен правильный подбор номиналов. Обслуживания не требует, если расположена в сухом чистом месте и изолирована от влаги и грязи. Зависит от качества электронных компонентов. Должно хватить на весь срок службы авто, но может понадобиться перепайка электролитов и/или резисторов, если использованы некачественные комплектующие.
Электронная (резистор и конденсатор) Авто с 2005 (ЕС) или 2008 (Россия) года, класс Евро-3 и выше. Периодически стоит осматривать на предмет целостности элементов. Зависит от качества радиодеталей и правильного подбора номиналов. Если компоненты подобраны верно, не перегреваются и не намокают, может хватить на весь срок службы авто.

Обман с помощью электроники

Существует 3 варианта обмана электронного блока:

  • перепрошивка;
  • установка эмулятора;
  • использование простой схемы, спаянной своими руками.

Перепрошивка — это кардинальный способ раз и навсегда решить проблему неработающего или отсутствующего катализатора. Суть в том, чтобы программными методами исключить второй датчик О2, стоящий за нейтрализатором, из «поля зрения» контроллера. Тогда последний станет ориентироваться только на показания первого зонда и не задействует аварийный режим.

Недостаток способа заключается в отсутствии корректных заводских прошивок, а применение других может оказаться небезопасным для работы силового агрегата. Чтобы удачно реализовать такую обманку, придется обращаться к хорошим специалистам, что по деньгам сопоставимо с покупкой нового катализатора.

Второй вариант — приобрести и поставить так называемый электронный эмулятор, собранный на базе микропроцессора и рассчитанный на определенные марки автомобилей. Он имитирует нормальную деятельность лямбда зонда и успешно взаимодействует с электронным «мозгом» машины. Сложностей при установке никаких, нужно лишь подсоединить прибор к разъему датчика.

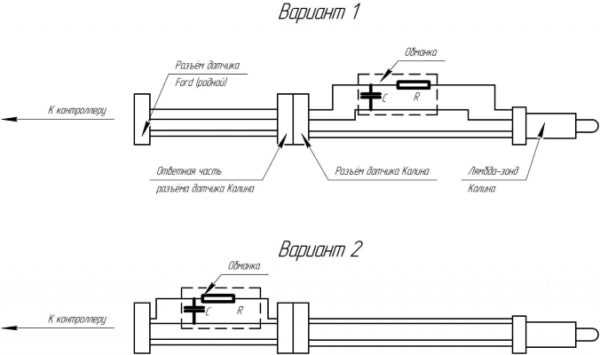

Некоторые мастера — умельцы ставят самодельные обманки, присоединяя их к проводам, ведущим к разъему. Для сборки необходимы такие детали и инструменты:

  • постоянный резистор на 1 МОм;
  • конденсатор на 1 мкФ неполярного типа, рассчитанный на напряжение до 30 В;
  • паяльник, нож, кусачки;
  • припой, канифоль.

Предлагаемая схема тоже применяется для обмана второго датчика при неисправном нейтрализаторе выхлопных газов. Выяснив его местонахождение, следует предпринять такие действия:

  1. Удалить часть защитного кожуха с проводов перед самым разъемом.
  2. В разрыв черного провода впаять резистор.
  3. Конденсатор припаять одним концом к серому проводу, а вторым – к черному, но после резистора.
  4. Запустить двигатель и проверить, горит ли табло «Check Engine» на всех режимах работы, в том числе и на ходу.

Поскольку электронные системы современных автомобилей достаточно сложны и продолжают совершенствоваться с каждым годом, то использование подобных обманок видится проблематичным. На последних моделях машин они могут и не сработать, а то и нанести немалый материальный ущерб, если двигатель выйдет из строя раньше времени. Чтобы этого избежать, лучше ставить только штатные детали взамен неисправных и не отсекать от контроллера «органы чувств», коими являются датчики.

https://youtube.com/watch?v=kxRi5e1KO6E

Эмулятор работы 2-го лямбда зонда. Электронная обманка катализатора во Владивостоке

Заметка к объявлению

Подходит

  • Lexus GX460
  • Lexus GX470
  • Lexus LS500
  • Lexus LX570
  • Nissan Juke
  • Nissan Patrol
  • Subaru Forester
  • Toyota Camry
  • Toyota Land Cruiser
  • Toyota Land Cruiser Prado
  • Toyota Prius
  • Toyota RAV4

В наличии, различные модели на любые Авто.

Оптом 1500 руб. за шт.

Эмулятор катализатора представляет собой электронное устройство на основе микроконтроллера PIC12F629, который работает по определенному алгоритму, имитируя корректный сигнал для ЭБУ. Механические «обманки», которые предлагают в большинстве мастерских, имеют несколько меньшую стоимость, однако работают они только на машинах образца прошлого и начала этого века. На более современных эта «свистулька» работать не будет! И даже если лампа неисправности Check Engine не загорается — это совсем не означает, что система управления двигателем работает правильно. Скорее всего она будет работать в аварийном режиме, разогревая отсутствующий нейтрализатор выхлопными газами за счет большего количества топлива и снижения ездовых качеств авто. Это грозит повышенным расходом бензина и прочими расстройствами. Данный эмулятор корректно работает на всех современных автомобилях (в том числе самых последних). Устанавливается в разрыв датчика кислорода, или подсоединяется к соответствующим проводам в проводке автомобиля.

В комплекте схема подключения. От меня тех поддержка.

Решение проблем с ошибкой 0420; 0430 И других ошибок о работе катализатора и смеси образования.

Возможна установка на авто 2000 руб.

Почему не стоит ставить механические обманки

Как производитель электронных эмуляторов, ответственно заявляем — мы бы не стали разрабатывать устройство, если бы механические обманки давали то, что от них хотят и почему их не стоит ставить.

Потому что на деле происходит следующее:

Рабочая температура датчика кислорода около 350 гр и греется он в основном отработанными газами. Когда ставится механическая обманка, то сам датчик относят от выхлопных газов. И сразу же температурный режим едва ли дотягивает до 200 гр, очевидно что на выходе будут значения далекие от истины. На выходе получаем увеличенный расход топлива (прогрессирующий со временем, об этом следующий пункт) Конструкция датчика кислорода сделана так, что он проветривается выхлопными газами. После установки мех. обманки он, соответственно, забивается продуктами горения и через какое то время перестает работать совсем (а что, ведь выехали Check не горит, а дальше не расти трава). Думается что многим такой расклад не интересен. Практически всегда мех. обманка сделана из самой плохой стали (Сталь-3). После установки, где то через месяц, её невозможно вывернуть или выворачивается с частью трубы. Соответственно страдает резьба на трубе и лямбда зонде.

Как функционирует кислородный датчик?

Чтобы сделать обманку лямбда зонда, не помешает разобраться, как он работает и взаимодействует с контроллером. Есть один существенный момент: применение всякого рода имитаторов вместо штатного датчика О2 далеко не всегда дает положительный результат. Это станет понятно при более подробном изучении работы элемента.

Чтобы обеспечить полное сгорание топлива в цилиндрах, контроллер, управляющий форсунками, должен смешать его с воздухом в оптимальных пропорциях. Теоретически для сжигания 1 см3 бензина потребуется 14,7 см3 воздуха, чье количество определяется датчиком ДМРВ. «Видя» таким способом расход воздуха, электронный блок дозирует подачу горючего форсунками.

Другое дело, что контроллер не может «видеть» как сгорает топливо на самом деле, если не задействовать лямбда зонд, устанавливаемый на выходе отработанных газов в выхлопном тракте. Его задача — оценивать количество кислорода, оставшегося в выхлопе авто и информировать об этом блок управления посредством электрических сигналов, а тот делает соответствующие выводы:

  1. Большой объем остаточного кислорода свидетельствует о бедной топливовоздушной смеси. Контроллер увеличивает подачу горючего, доводя ее до нормы.
  2. Если кислорода в отработанных газах мало, то смесь слишком обогащена и долю бензина в ней нужно уменьшить, что и делает контроллер.
  3. Когда сигналы от датчика О2 становятся некорректными либо пропадают вовсе (при выходе из строя), электроника переходит в аварийный режим, подавая горючее в соответствии с заложенной программой.

Лямбда зонд — элемент довольно чувствительный и выходит из строя спустя 40-80 тыс. км пробега в зависимости от условий эксплуатации, состояния двигателя и качества применяемого топлива. О неполадках датчика свидетельствуют такие признаки:

  • на приборной панели загорается табло «Check Engine»;
  • расход бензина возрастает, его величина зависит от заложенной программы (прошивки);
  • из выхлопной трубы идет черный дым;
  • появляется нестабильная работа на холостом ходу, вплоть до остановки силового агрегата.

В автомобилях, чьи топливные системы соответствуют нормам EURO 4 и выше, кислородных датчиков уже два. Первый стоит сразу на выходе из двигателя, второй – после каталитического нейтрализатора. Электроника ориентируется на показания обоих элементов и готовит топливовоздушную смесь более точно.

Мастерами – умельцами практикуется 2 способа «обмана» контроллера при неисправностях лямбда зонда либо нейтрализатора выхлопных газов:

  • механический, с помощью металлической втулки;
  • электронный.

Первым делом стоит разобраться, как обойти аварийный режим механическим путем.

Виды обманок

Игнорировать поломку ЛЗ никак не получится. Если ДК работает некорректно или вовсе отключился, функционирование двигателя нарушается, и он переходит в аварийный режим. Чтобы этого не произошло, надо поставить обманку — самодельную или покупную. Опытные автомобилисты предпочитают делать обманку своими руками.

Обманки имеются в продаже, но обходятся они дороже самодельных. Это особенно касается электронных — механические стоят дешевле. Бывает, что нужную запчасть трудно найти, в этом случае также приходится делать ее своими силами.

Механические

Их часто называют «ввертышами». Материал изготовления — бронза и сталь. Внутри «проставка» заполнена порошкообразной керамикой со специальным катализирующим покрытием. Из-за втулки газы быстро сжигаются, возникает разница в импульсах 1-го и 2-го датчиков.

Если автомобилист умеет обращаться с токарным станком, он может выточить втулку сам, если нет — заказать токарю. Он за небольшую плату выточит деталь по чертежу. Втулка готова к эксплуатации, но лучше заполнить ее керамическим порошком. Найти его несложно.

Чтобы сделать втулку, понадобится:

  • заготовка;
  • отвертка;
  • гаечные ключи.

Самодельная и купленная механическая обманка (МО) устанавливаются одинаково:

  1. Поставьте авто на эстакаду.
  2. Отсоедините клемму «минус» на аккумуляторе.
  3. Выкрутите ДК и поставьте вместо него втулку.
  4. Во втулку вкрутите датчик.

Потребность в услугах токаря снижает привлекательность создания самодельной МО. Если у автомобилиста нет токарных навыков и доступа к станку, по стоимости разница получается незначительной.

На заметку!

Обычно МО ставят на первый ДК, стоящий ближе к коллектору: он более чувствительный.

Как только будет поставлена обманка ДК, ошибка «Check Engine» исчезнет. Если этого не случилось, придется искать другой способ решения проблемы.

Электрические

Второй способ устранения проблемы с ДК — создание электронной обманки (ЭО) по специальной схеме. Так как ЛЗ посылает сигналы на контроллер, ЭО, подключенная к проводам, идущим от датчика к разъему, позволяет нивелировать чувствительность системы. В этом случае, несмотря на неисправность ЛЗ, мотор продолжит корректную работу.

Место установки ЭО определяется моделью авто. Например, ее местом установки может быть моторный отсек, торпеда или пространство между сиденьями.

ЭО — это микропроцессор в одном кристалле. Он анализирует процессы, протекающие в катализаторе. А получив и обработав информацию от первого ДК, трансформирует их в показатели второго ДК и отправляет на ЭБУ авто сигнал, необходимый для корректной работы мотора.

Для самостоятельной установки ЭО понадобится:

  • схема подключения ЛЗ;
  • паяльник с максимально малым жалом;
  • припой;
  • канифоль;
  • конденсатор на 1 мкФ, неполярный;
  • резистор на 1 Мом;
  • нож;
  • изолента.

Прежде чем приступать к монтажу электросхемы, необходимо разобраться в количестве и цвете проводов, идущих на ЛЗ. В авто бывает от 2 до 4 проводов. Количество зависит от наличия дополнительного нагрева.

Обычно попадаются датчики с 4 контактами. Из них 2 ответственны за нагрев. Их во время монтажа трогать не нужно. Для установки потребуются 2 провода — масса и контакт. Обычно в интернете на схемах указывается цвет проводов, но он может не совпасть с их окраской в каком-то конкретном автомобиле. Поэтому надо ознакомиться с индивидуальной схемой и найти нужные провода.

Порядок монтажа обманки на ЛЗ:

  1. Отсоедините клемму «минус» на аккумуляторе.
  2. В сигнальный провод впаяйте резистор. Для этого разрежьте его ножом и разместите в разрыве сопротивление с помощью паяльника.
  3. Найдите массу и сигнальный провод и впаяйте между ними конденсатор.
  4. Все полученные соединения заизолируйте. Если все сделано правильно, система должна работать.

Чтобы продлить работу электронной схемы, внедренной своими силами в систему контроля, рекомендуется поместить ее в небольшой пластиковый контейнер или любую другую подходящую по размеру коробку. Сверху заалейте схему эпоксидной смолой.

Эта простейшая схема, несмотря на хитроумность автомобильных систем, прекрасно работает. При этом расходы на ее создание минимальные по сравнению с покупкой электронного эмулятора. В последних используются самые современные схемы, зачастую с микропроцессорами, затраты на их приобретение будут в 10 раз больше, чем при самостоятельном изготовлении электронной обманки (ЭО).

ЭО — самый простой и эффективный вариант решения проблемы. Проблемы могут возникнуть только с подбором сопротивления. Но если даже оно не подойдет, его можно поменять, впаяв новое. Правда, сделать это надо, до того как схема будет залита эпоксидной смолой.

Исправить проблему можно двумя способами

1. Установка на датчик «обманки» — устройства, которое скорректирует показания от зонда.

2. Внесение изменений, корректив в программное обеспечение с целью исключения варианта с подстройкой коэффициента состояния топлива на основании табличных данных для модели авто.

Обманка лямбда зонда, как способ устранения неисправности датчика кислорода (ДК)

Обманка, установленная на датчик кислорода, станет решением проблемы выхода из строя или некорректной работы системы. Смонтированное приспособление отрегулирует величины импульсов от зондов, а сигнал индикатора Check Engine на приборной панели перестанет беспокоить водителя при движении транспортного средства.

Существует два типа обманок, которые можно установить для корректировки сигнала состояния выхлопной системы авто. Это механические и электронные преобразователи.

Механическая обманка своими руками

Механическая обманка лямбда зонда конструктивно представляет собой проставку, выполненную из бронзы или из теплоустойчивой стали. Внутренний объем, а также полости детали заполнены керамической крошкой с каталитическим напылением, что существенно ускоряет процесс дожига отработанных газов и обеспечивает тем самым разность импульсов первого и второго датчиков.

Изготовить механическую обманку лямбда зонда достаточно легко. Это может сделать любой, имеющий малейшие представления о токарном деле. Для производства потребуется заготовка соответствующего размера из подходящего металла. При помощи станка ей придают заданную форму.

Принцип работы довольно простой – втулка имеет отверстие внутренним диаметром в 2 мм, тем самым датчик кислорода отодвигают дальше от потока отработанных газов. Установить обманку можно самостоятельно в гараже, поставив автомобиль на смотровую яму. Последовательность установки одинакова для всех авто: ВАЗ, ГАЗ или иномарка. Прежде чем демонтировать датчик, необходимо снять минусовую клемму от аккумуляторной батареи. Далее подбирают удобный, подходящий ключ и выкручивают деталь.

Металлическая проставка накручивается на зонд и устанавливается обратно в гнездо. Далее следует подключить аккумулятор, и запустить двигатель машины. Ситуация с появлением ошибки может снова повториться — следует вновь снять клемму и одеть ее обратно, перезагрузив систему.

Вариант решения проблемы с применением обманки лямбда зонда механического типа – бюджетный способ, доступный каждому автовладельцу. Стоит отметить, что механические обманки совместимы с выхлопными системами практически всех автомобилей. Это транспортные средства отечественного и иностранного производства, на которых датчики кислорода в гнезда вкручиваются.

   Электронная обманка лямбда зонда

– второй способ регулировки состояния выхлопных газов на авто

Еще один вариант устранения проблемы с датчиками кислорода на автомобиле – установка электронных обманок лямбда зонда. Этот вариант не только устраняет проблему («загрубит» систему), когда коллектор не исправлен (или отсутствует), устройство принимает участие в регулировке качества топлива, обеспечивая корректную работу силового агрегата.

Конструктивно обманка представляет собой однокристальный микропроцессор, способный анализировать процессы, происходящие в катализаторе: получает сигнал первого датчика, преобразует его и выдает на процессор авто сигнал, сходный тому, что подает второй ДК, при условии нормальной работы катализатора.

Как сделать электронную обманку лямбда зонда своими руками

Этот способ корректировки работы датчиков кислорода подходит для тех автолюбителей, которые любят и умеют работать с паяльником и мелкими деталями. Как изготовить, чертежи, отзывы о работе авто с подобными системами, а также то, как правильно поставить оборудование на ТС различного типа, можно подчеркнуть на форумах автолюбителей.

Что собой представляет обманка лямбда-зона

В целом, лямбда-зонд – действительно полезное устройство, позволяющее существенно уменьшить вредность выхлопа (в соответствии с жёсткими стандартами Евро-4/5), одновременно снизив расход горючего.

Конструктивно такое устройство представляет собой два кислородных датчика, между которыми устанавливается каталитический нейтрализатор. Последний отвечает за преобразование вредных компонентов выхлопных газов в безвредные, задача датчиков О2 – контролировать уровень кислорода в выхлопе и сообщать об этом бортовому компьютеру, который на основе полученных данных увеличивает или уменьшает подачу топлива в цилиндры.

Два датчика нужны для того, чтобы сравнивать результаты анализа, и если они не будут совпадать, ЭБУ воспримет это, как неисправность лямбда-зонда. Последствия возникновения такой ситуации не очень оптимистичны:

  • бортовой компьютер незамедлительно переводит функционирование силового агрегата в аварийный режим, предполагающий использование жёстких предустановок по топливным картам, показания датчиков О2 при этом полностью игнорируются;
  • индикатор «Check Engine» горит постоянно, что существенно ухудшает возможности диагностирования других систем автомобиля, то есть при возникновении других неисправностей вы их просто не заметите;
  • в камеры сгорания начинает подаваться обогащённая смесь, что увеличит расходование топлива на ощутимую величину;
  • из-за слишком обогащённой топливо воздушной смеси образование нагара на свечах возрастает, мощность мотора снижается, а моторное масло загрязняется ударными темпами.

Индикатор «Check Engine»

Недопущение возникновения такой ситуации – вот для чего нужна обманка лямбда-зонда.

Разумеется, существует стандартный способ решения проблемы – замена нейтрализатора на исправный. Именно он рекомендуется всеми без исключения автопроизводителями. Однако стоимость полного комплекта (катализатора вместе с двумя датчиками) весьма высока. Скажем, для некоторых моделей ВАЗ она может составлять 50-60 тысяч рублей, ситуация с иномарками ещё пессимистичнее. Плюс к этому нужно добавить стоимость работ, и может получиться неподъёмная для многих сумма. Именно поэтому значительная часть водителей при возникновении подобной проблемы решают прибегнуть к альтернативному варианту.

Рассмотрим, как работает обманка лямбда-зонда. Принцип работы эмулятора заключается в таком изменении показаний кислородных датчиков, которые бы воспринимались ЭБУ как нормальные. В этом случае силовой агрегат будет продолжать работать в штатном режиме, а всех вышеописанных последствий удастся избежать. Разумеется, нейтрализатор при этом работать не будет, то есть наверняка выхлоп вашего автомобиля уже не будет вписываться в экологические нормы Евро. Что ж, для многих это вполне приемлемая жертва. Ради того, что даёт обманка лямбда-зонда, на такой шаг решается если не большинство автовладельцев, то достаточно весомая их часть. Особенно если учесть, что стоимость такого способа решения проблемы на порядок меньше, а установка эмулятора кислородных датчиков достаточно проста и вполне может быть выполнена самостоятельно, без необходимости использования услуг мастеров на стороне.

На заметку: почему катализатор выходит из строя раньше времени

Бензин низкого качества и неосторожное дозирование чистящих присадок способны нарушить проходимость сот каталитического нейтрализатора. Это основная причина сокращения его срока службы

Поэтому интересуйтесь, на какой АЗС лучше заправляться в вашем регионе, и как правильно пользоваться присадками для улучшения качества бензина.

Еще катализатор болезненно переносит сильные вибрации, допустим движение по плохой дороге на большой скорости, и резкие перепады температур. Если бросить на раскаленную поверхность снег, то критические деформации неизбежны.

Восстановление

Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода Можно ли восстановить неработающий датчик? Сделать это можно лишь в одном случае – если причиной неисправности стал плохой контакт и сам датчик нормально работает. Также можно попробовать удалить нагар внутри. Но для этого датчик нужно вынуть наружу и опустить его в агрессивную среду (уайт-спирит или бензин)

Обратите внимание: для очистки нельзя использовать наждачную бумагу, надфиль и другие шероховатые предметы. Чтобы не повредить наконечник, воспользуйтесь мягкой ветошью, смоченной в растворителе. Обработав уайт-спиритом чувствительный элемент, можно вернуть работоспособность датчику

Но не факт, что после чистки он будет точно производить замеры. В идеале данный элемент необходимо менять целиком. Благо операция несложная, ее можно сделать своими руками. Как именно – расскажем ниже

Обработав уайт-спиритом чувствительный элемент, можно вернуть работоспособность датчику. Но не факт, что после чистки он будет точно производить замеры. В идеале данный элемент необходимо менять целиком. Благо операция несложная, ее можно сделать своими руками. Как именно – расскажем ниже.

Обманка лямбда зонда электронная

Эмулятор – своего рода микрокомпьютер, если не учитывать простейшие схемы резистор + конденсатор, которые можно собрать по схемам, найденным в интернете. Результат использования самодельного приспособления может быть плачевным.

Итак, эмулятор представляет собой небольшой блок, имеющий свою микросхему. Электронная обманка производит генерацию напряжения, доводит его до средних показаний второго кислородного зонда или синхронизирует показания с первым кислородным контроллером. При этом ЭБУ не выдаёт ошибку.

Фактически это является средством борьбы со срабатыванием лампы «чек». Такая обманка может стать причиной переобогащения топливовоздушной смеси. Чаще всего такое случается при неверном подборе обманки для конкретного автомобиля.

Сигнал второго лямбда-зонда всегда будет правильным даже в случае подачи в камеры сгорания значительно большего количества топливной смеси. Тем не менее, работу силового агрегата в данном случае нельзя назвать исправной. Транспортное средство будет ездить вполне нормально, даже расход топлива не сильно увеличится. Вместе с этим на некоторых моделях автомобилей при установке подобного эмулятора будет появляться ошибка Р0133, обозначающая низкую скорость реакции кислородного зонда.

Но эмулятор будет полезен для автомобилей, имеющих проблемы с датчиком кислорода (кроме проблем с блоком катализации). При неисправности лямбда -зонда нужно его заменить новой деталью.

При установке нового зонда повысится экономия топлива, стабилизируются работа силового агрегата и своевременное оповещение о неисправности каталитической камеры, произойдёт снижение концентрации токсичных веществ. Но, к сожалению, цена вопроса слишком высока и для решения этой проблемы автовладельцы очень часто прибегают к установке электронного эмулятора на кислородный контроллер.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
