Датчики холла и принципы их применения

Эффект Холла

Дело было еще в 19-ом веке. Американский физик Эдвин Холл обнаружил очень странный эффект. Он взял пластинку золота и стал пропускать через неё постоянный ток. На рисунке эту пластинку я пометил гранями ABCD.

Он пропускал постоянный ток через грани D и B. Потом поднес перпендикулярно пластинке постоянный магнит и обнаружил напряжение на гранях А и C! Этот эффект и был назван в честь этого великого ученого. Основной физический принцип данного эффекта был основан на силе Лоренца. Поэтому радиоэлементы, основанные на эффекте Холла, стали называть датчиками Холла.

Но здесь один маленький нюанс. Дело в том, что напряжение Холла даже при самой большой напряженности магнитного поля будет какие-то микровольты. Согласитесь, это очень мало. Поэтому, помимо самой пластинки в датчик Холла устанавливают усилители постоянного тока, логические схемы переключения, регулятор напряжения а также триггер Шмитта. В самом простом переключающем датчике Холла все это выглядит примерно вот так:

где

Supply Voltage — напряжение питания датчика

Ground — земля

Voltage Regulator — регулятор напряжения

А — операционный усилитель

Hall Sensor — собственно сама пластинка Холла

Output transisitor Switch — выходной переключающий транзистор (транзисторный ключ)

Алгоритм проведения проверки СЗ с ДХ индикатором

СЗ или система зажигания современного автомобиля с датчиком холла проверяется с помощью индикатора или мультиметра в такой последовательности:

• проверяется напряжение на АКБ (батарее), если оно есть, то операция продолжается;
• осматривается на глаз катушка зажигания (если она в грязи, то все тщательно очищается, особенно возле контактов).

На один из выводов катушки идет плюс с замка зажигания, как правило, голубой провод. При включенном зажигании на контакте должно быть напряжение, в противном случае искать поломки в датчике холла или других элементах системы зажигания нет смысла.

Сам ДХ в этом случае проверяется методом исключения, с помощью имитатора. Он представляет собой копирующее самодельное устройство с кнопкой и 3-выводным штекером, вдеваемым на место штатного в трамблер (датчик холла).

Схема зажигания с датчиком холла

Имитатор устройство имеет также провод, который с обратной стороны подключается к АКБ. Второй конец устройства с колодкой, соответственно, будет имитировать работу датчика холла.

Вот, что нужно сделать:

• взять металлическую планочку, проделать в ней 4 отверстия с резьбой для входа свечей зажигания и соединить планку с массой автомобиля (любой частью автокузова);
• в одно из отверстий вкручивается свеча и соединяется бронепроводом с катушкой зажигания (главный провод).

Таким манером мы исключили работу распределителя зажигания (его высоковольтную часть). Теперь высокое напряжение с катушки подается прямо на свечу.

Самодельное имитирующее приспособление подключается теперь к жгуту, который соединяется со штатным датчиком холла, расположенным в трамблере автомобиля.

Далее:

• можно включить замок зажигания;
• нажать кнопку самодельного устройства (включить его);
• если появляется искра на свече, значит, остальная часть системы зажигания без ДХ в порядке.

Пришло время проверить работоспособность коммутатора. Если он расположен в салоне автомобиля и добраться до него непросто, то для проверки используется тоже имитирующее приспособление – обычная лампа:

• выключается замок зажигания;
• с катушки зажигания отсоединяется провод, идущий на коммутатор (именно через этот самый провод коммутатор и управляет катушкой зажигания);
• к этому самому проводу соединяется обычная лампа (желательно с патроном, чтобы исключить замыкание);
• один провод от лампы соединяется, как и было написано, с катушкой, а другой – на плюс АКБ;
• включается замок зажигания;
• имитируется работа ДХ.

Если при имитации работы датчика, лампа мигает, в коммутаторе поломки нет.

Коммутатор системы зажигания Ваз 2108

Лампа, как несложно догадаться, выполнила роль коммутатора. Ее мигание после каждого задействования кнопки самодельного устройства означает, что коммутатор управляет катушкой. А вот, если бы лампа только горела, либо вообще не загоралась, надо было бы проверить коммутатор с подводящими импульс проводами уже более основательно.

Хотелось бы отметить один нюанс, который становится проблемой для начинающих автоэлектриков. Они проверяют всю систему зажигания, прозванивают провода, диагностируют ДХ и свечи, но забывают о такой простой вещи, как механическая поломка.

Например, если порвется ремень грм, потеряется связь между распредвалом и коленвалом. Это означает, что распредвал вращаться не будет, а с ним и вал трамблера. Поэтому не задействуется датчик холла и вся система зажигания.

Вал трамблера

Чтобы проверить, вращается или нет трамблерный привод, следует вынуть крышку распределителя, и посмотреть. Если после вращения стартера вал распределителя не крутится, ремень грм оборван или произошла какая-то другая механическая поломка.

Теперь вы знаете, как выявлять неисправности ДХ. Отправляясь в дальний путь, берите с собой обязательно тестер, запасной датчик холла или самодельное устройства, аналогичное работе ДХ.

Что это такое

Датчиком Холла называют контроллер, который находится в трамблере и является одним из его ключевых компонентов. Трамблер, в свою очередь, это прерыватель-распределитель.

Располагается датчик Холла (ДХ) непосредственно около трамблерного вала, где крепится специальная пластина магнитопроводящего типа. Внешне она напоминает корону. В этой пластине предусмотрено точно такое же количество прорезей, как число цилиндров в конкретной силовой установке. Потому если у вас машина с 6 цилиндрами, то и прорезей будет ровно 6 единиц. Непосредственно внутри контроллера предусматривается установка постоянного магнита.

Теперь что касается принципа действия. Если немного разбираться в этом вопросе, ничего сложного вы здесь не увидите.

При вращении вала металлические лопасти проходят поочередно через прорези в рассматриваемом контроллере, то есть в ДХ. В результате вращения происходит выработка импульсного напряжения.

Это напряжение, за счет наличия коммутатора, попадает непосредственно на катушку системы зажигания. Здесь происходит процесс преобразования в высокое напряжение. В результате оно оказывается на свечах зажигания. В конструкции ДХ предусмотрено использование сразу 3 различных клемм. Первая служит для соединения с массой, а вторая получает плюс, принимая напряжение номиналом около 6 В. Еще есть третья клемма, с которой уходит импульсный сигнал к коммутатору после преобразования.

Примерно так можно описать принцип работы рассматриваемого датчика.

Симптомы неисправностей

Признаки неполадок, связанные с этим датчиком, могут проявляться по-разному. Порой даже опытные автомастера не могут с первого раза понять, почему двигатель работает с перебоями.

ДХ устанавливаются на целый ряд автомобилей:

• на Ниве от АвтоВАЗа;
• ВАЗ 2109 (карбюратор и инжектор);
• Фольксваген Пассат Б3;
• Ауди 80;
• Мазда 626;
• Фольксваген Гольф 3 поколения;
• Мазда 323;
• ВАЗ 21099;
• Фольксваген Бора;
• Шевроле Нива;
• Опель Кадет и пр.

Прежде чем проверять устройство, должен появиться соответствующий повод заподозрить в неполадках именно датчик Холла.

Машина обычно дает сама понять, что устройство требует замены или хотя бы диагностики.

Выделяют несколько основных симптомов неисправностей.

Автомобилист может узнать о возможных проблемах с датчиком холла по следующим признакам:

• двигатель глохнет;
• мотор вообще не хочет запускаться;
• при работе на холостом ходу ощущаются перебои;
• мотор на холостых оборотах работает с рывками;
• при движении автомобиль дергается, когда обороты повышаются;
• двигатель просто глохнет, когда вы едите по дороге;
• автомобиль немного трясет;
• его то тянет вперед, то назад, хотя педаль газа в неизменном положении.

Это конечно косвенные признаки, но на них обязательно нужно обратить внимание. Одним из первых подозреваемых в подобных ситуациях будет ДХ

Роль датчика в системе СЗ

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». При неисправности датчика или ДХ возникают проблемы, связанные с непосредственным функционированием двигателя

Автомобиль может совсем не заводиться или вести себя крайне плохо на дороге. Неужели такой маленький элемент, как ДХ способен оказывать столь мощное влияние на мотор авто? Да, еще как

При неисправности датчика или ДХ возникают проблемы, связанные с непосредственным функционированием двигателя. Автомобиль может совсем не заводиться или вести себя крайне плохо на дороге. Неужели такой маленький элемент, как ДХ способен оказывать столь мощное влияние на мотор авто? Да, еще как.

Что такое ДХ? Это контролер, способный чутко реагировать на любые изменения в магнитном поле. Если ДХ бывает неисправен, перестает функционировать инжектор.

Взаимодействие ДХ с системой зажигания в понимании электрики осуществляется через коммутатор или проводник. В результате этого возникает магнитное поле.

Диагностика датчика

Проверить клапан холостого хода можно самостоятельно. Его неисправности можно разделить на две части: механические и электрические. Есть несколько методов проверки.

Визуальный осмотр

Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.

Использование диагностических программ

Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.

Проверка проводки

Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.

Проверка сопротивления регулятора

Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).

Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.

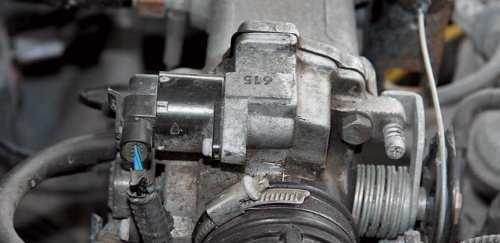

Проверка с дроссельным узлом

Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.

При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.

Датчик холостого хода: устройство, назначение, принцип работы

Датчик холостого хода визуально выглядит как электродвигатель, который имеет конусообразную иглу. Необходим регулятор для стабилизации и контроля над холостыми оборотами.

Главная задача РХХ – обеспечивать подачу необходимого количества воздуха в обход дроссельной заслонки на холостом ходу. Поток воздуха должен поступать в двигатель по периферийному каналу. Контролировать обороты возможно благодаря сечению канала, который управляется конусообразной игрой датчика.

Принцип работы основывается на анализе датчиком массового расхода воздуха (ДМРВ) количества поступающего потока и передаче данных ЭБУ. Далее в ход вступают форсунки инжектора, которые подают определенное количество топлива, которое необходимо для поддержания хода автомобиля.

Отдельно блок управления принимает показатели датчика положения коленвала, чтобы определить количество оборотов мотора в разных ситуациях. Одновременно с этим, ЭБУ контролирует работу РХХ, чтобы в нужный момент открыть периферийный канал для подачи воздуха, с целью поддержания определенного количества оборотов ДВС.

Регулятор холостого хода может изменить размер сечения дополнительного канала. После момента включения зажигания, шток датчика выдвинут до тех пор, конусообразная игла не займет калибровочное отверстие. РХХ самостоятельно открывает канал для подачи воздуха. Кроме того, если охлаждающая жидкость слишком холодная, датчик холостого хода может обеспечить более сильный поток воздуха для быстрого прогрева. За счет этого, автомобиль может стартовать без предварительного прогревания двигателя.

Располагается РХХ около ДПДЗ; отличается пластиковой накладкой электродвигателя, которая выступает над всем узлом. Питает датчик провод от общего жгута, который подключен к общему контроллеру.

О датчике холла подробно

Несколько вариантов проверки датчика холла

ДХ имеются в разных автомобильных системах современного типа

Созданы элементы в целях сообщения ЭСУД (электросистема управления ДВС) важной информации. Последняя касается каких-либо изменений, происходящих в работе мотора

Система зажигания не исключение – и она наделена собственным датчиком, взявшим на себя задачу контроля нормального функционирования.

Если говорить чисто научным языком, то ДХ предназначен для вычисления угла положения валов автомотора.

Интересный момент. На современных автомобилях высокого класса, таких как Ауди, БМВ или Фольксваген ДХ выполняет куда больше функций. А вот модели авто старого типа, оснащенные контактной системой, подразумевают ДХ, как составной элемент распределителя.

Даже на отечественных моделях, таких как ГАЗ 24, «восьмерка», «девятка» и т. д. устанавливается ДХ, и система зажигания получается модернизированной.

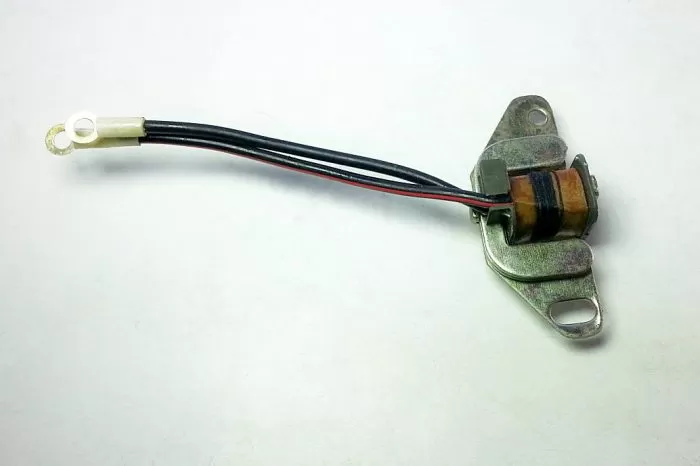

Датчик холла внутри трамблера

Работает ДХ по принципу эффекта увеличения напряжения. Другими словами – это очень чувствительный элемент, мгновенно реагирующий на импульсы. В данном случае речь идет об импульсах магнитного поля, оказывающих влияние на проводник. Как только включается зажигание автомашины, в системе зажигания меняется электродвижущая сила, что вынуждает ДХ задействовать коммутатор и свечи зажигания (СЗ).

ДХ улавливает импульсы, появляющиеся после изменения магнитного поля. Последнее происходит в процессе вращения распредвала. Однако, чтобы сенсор задействовался, нужно конкретное значение магнитной индукции.

Чтобы полнее понять принцип работы ДХ, надо представить следующее:

• корончатую пластинку с прорезями (число прорезей определяет количество цилиндров ДВС) на приводе трамблера;
• постоянный магнит на датчике распредвала.

Схема бесконтактной системы зажигания

Дальше происходит так:

• металлические лепестки пластины задействуются, как только начинает вращаться распредвал;
• это порождает импульс напряжения;
• он направляется прямиком к катушке зажигания, преобразуется в высоковольтажный ток и вызывает искрообразование на свечах.

Примечательно, что чем выше количество оборотов распредвала, тем больше и частота импульсов, посылаемых ДХ. Именно это и обеспечивает нормальный режим функционирования автодвигателя.

Неисправности коммутатора — симптомы и признаки

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт;рабочий уровень напряжения – 13,5 Вольт;обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;

ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора:

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.

Как проверить датчик Холла

Существует несколько методов проверки. Вкратце они выполняются так:

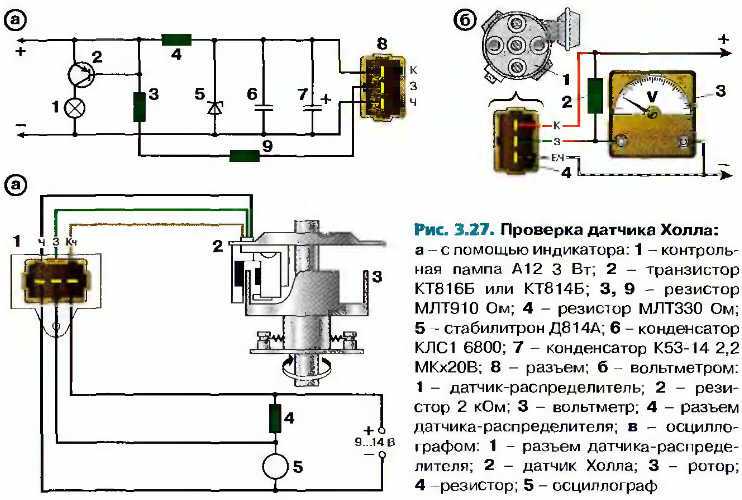

Проверка исправности датчика холла (схема)

• Создание имитации наличия датчика Холла. Такой метод проверки самый быстрый и подойдет если питание на узлах системы зажигания есть, но искры нет. Для этой цели с трамблера снимают трехштекерную колодку. Далее необходимо включить зажигание автомобиля, и соединить (замкнуть кусочком провода) выходы 3 и 2 (минусовой пин и контакт сигнала). Если в процессе на центральном проводе катушки зажигания появится искра — значит, датчик вышел из строя. Заметьте что, дабы выявить искрообразование, нужно держать высоковольтный провод у массы.
• Проверка датчика Холла мультиметром, самый распространенный метод. При такой проверке используют мультиметр (тестер). Для этого лишь достаточно измерить напряжение на выходе датчика. Если он исправен, то напряжение должно находиться в пределах 0,4. 11 В.
• Замена неисправного устройства на заведомо рабочее. Его можно взять у знакомых, имеющих машину с таким же датчиком. Если после замены беспокоящие вас проблемы исчезнут, придется покупать и менять датчик Холла на новый.

Проверка датчика Холла

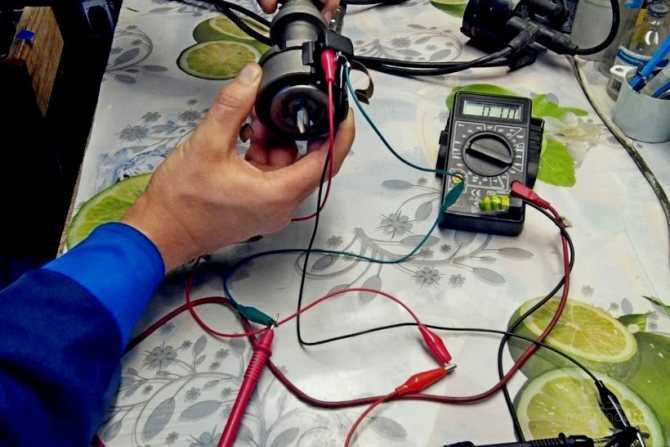

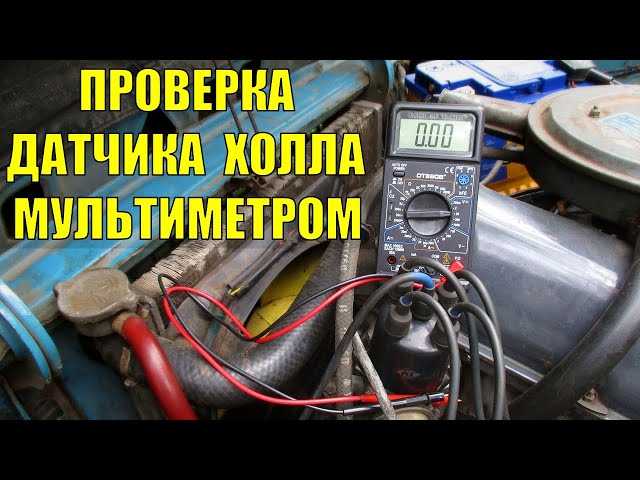

Датчик Холла, проверка при помощи мультиметра.

Еще один распространенный метод заключается в проверке наличия сопротивления на датчике. Для этого необходимо сделать несложный прибор, состоящий из резистора сопротивлением 1 кОм, светодиода и гибких проводов. К ножке светодиода припаивается сопротивление, а к нему два провода такой длины, которая удобна для работы (не короткие).

Потом снимают крышку распределителя, отсоединяют трамблер и штекерную коробку. Далее проверяют исправность электрической цепи. Для этого электронный мультиметр (вольтметр) подключается к 1 и 3 клемме, после чего включается зажигание автомобиля. При нормальных условиях, полученное на экране измерительного прибора значение, должно находится в пределах 10. 12 В.

Далее аналогично подсоединяем на те же клеммы сконструированное устройство. Если вы угадали с полярностью — светодиод загорается. В противном случае необходимо поменять местами провода. Дальнейшая процедура заключается в следующем:

• провод, подсоединенный к первой клемме, не трогаем;
• конец с третьей клеммы перекидываем на свободную вторую;
• проворачиваем распределительный вал (вручную или с помощью стартера).

Если в процессе поворота вала светодиод моргает, значит, все в порядке, и датчик Холла не нуждается в замене.

Стоит отметить, что процесс проверки датчика Холла на ВАЗ 2109, Ауди 80, Фольксваген Пассат Б3 и других машинах проводится по одинаковой схеме. Разница состоит лишь в расположении отдельных частей под капотом автомобиля.

Симптомы неисправности ДХ

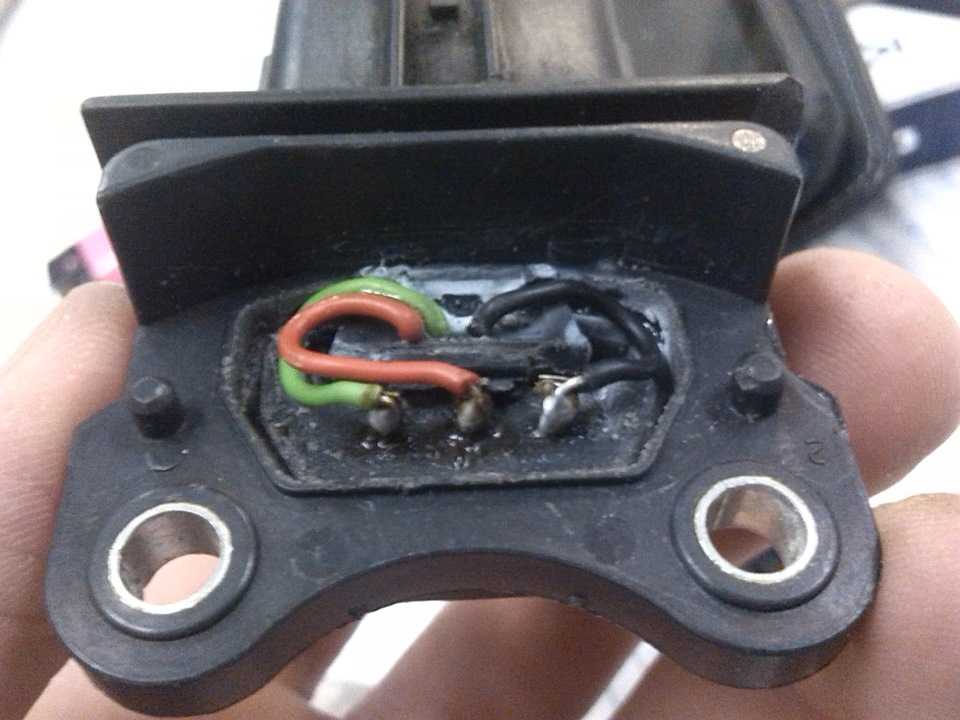

Сгоревший датчик холла

Проявляются дефекты ДХ по-разному. И вовсе не означает, что если водитель опытный и разбирается в автотехнике, ему удастся сразу определить неисправности. Нередко приходится долго анализировать и проверять признаки, прежде чем удостоверяешься в безусловном выходе из строя датчика.

Однако существуют несколько явных симптомов, которые указывают на проблемы с ДХ. Их следует рассмотреть:

• если не запускается автодвигатель или заводится он с трудом;
• если в режиме холостого хода ДВС функционирует рывками и с перебоями;
• если мотор глохнет во время движения;
• если при езде на высоких об/мин автомашина дергается.

При проявлении одного из этих симптомов рекомендуется подвергнуть сомнению ДХ и проверить его. Конечно же, есть и другие разновидности неисправностей, связанных с ДХ, но эти 4 самые распространенные.

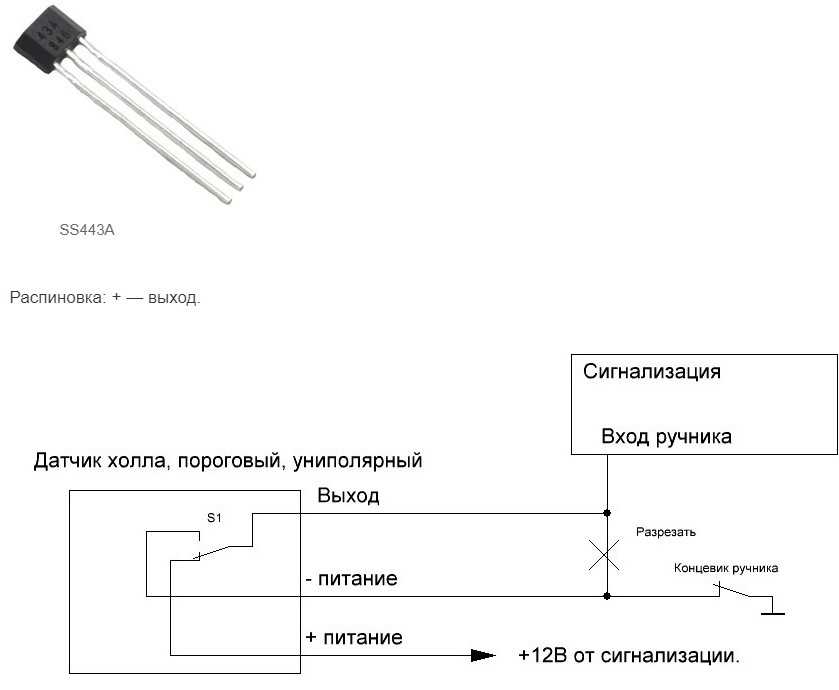

Область применения

Широкое распространение устройств Холла началось с массового производства полупроводниковых пленок. С развитием микроэлектроники приборы приняли миниатюрные размеры, в их корпусах стоит магнит, чувствительный элемент и микросхема. Используются они в машиностроении, авиации, в конструкциях серводвигателей.

В автомобиле прибор применяется для контроля положения различных узлов и механизмов, в том числе распредвала и коленвала. Он работает в качестве замыкателя и размыкателя. На стационарно закрепленный преобразователь влияет магнит, расположенный и вращающийся в трамблере.

Под влиянием магнитного поля прибор подает импульс, вызывающий искру зажигания. На фото можно видеть, как он расположен в трамблере.

Размещение прибора в трамблере.

Как проверить датчик холостого хода самостоятельно

Проверить самостоятельно датчик холостого хода довольно просто, и основной проблемой является его предварительный демонтаж. Первым делом следует определить, где находится датчик холостого хода. Чаще всего ориентиром при его поиске должен служить датчик положения дроссельной заслонки. Если обнаружить при осмотре двигателя регулятор холостого хода не получилось, следует обратиться к технической документации по конкретной модели автомобиля.

Когда датчик холостого хода будет снят с двигателя, можно приступать к его диагностике:

Подсоедините к датчику провода;

Положите на иглу регулятора палец;
Попросите помощника включить зажигание двигателя;
Если при старте мотора (в момент поступления на датчик напряжения) вы почувствовали, что конусная игла регулятора сдвинулась, значит, датчик исправен. Когда никаких толчков зафиксировано не было, это говорит о выходе датчика из строя.

Еще одним способом проверки датчика холостого хода является диагностика сопротивления дроссельного узла. Необходимо проверить сопротивление обмоток при помощи мультиметра. Если результат находится в диапазоне от 50 до 55 Ом, то датчик исправен.

Обратите внимание: Часто водители после проверок, приведенных выше, делают вывод, что датчик холостого хода неисправен, но это не всегда так. Нужно проверить не только сам регулятор, но и цепь подачи на него управляющих сигналов (питающую датчик)

Убедитесь, что на клеммах соединительной колодки при старте зажигания напряжение находится на уровне в 12 Вольт. Если оно меньше, вероятнее всего проблема связана с разряженным аккумулятором. Когда напряжение полностью отсутствует, виновен в этом управляющий блок или проводка.

Как проверить датчик Холла

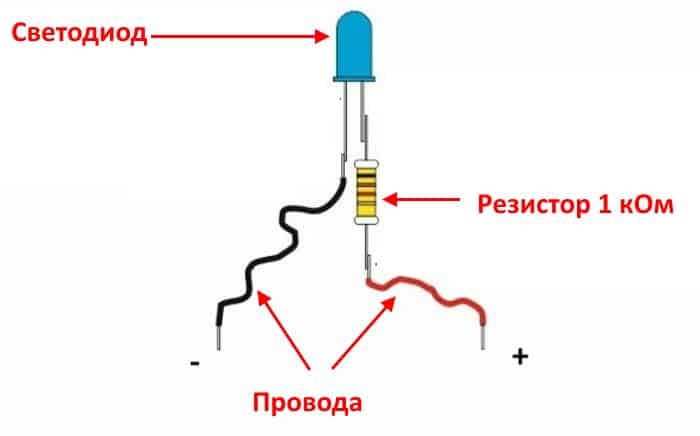

Рекомендуется проводить проверку при помощи несложного прибора, который каждый водитель может сделать своими руками. Ему понадобится сопротивление 1 кОм и простой светодиод. К его ножке припаивается сопротивление, к нему – два отрезка любой удобной для работы длины гибкого провода, и устройство готово. Проверка датчика Холла предваряется определением наличия электропитания на нем:

• крышка распределителя снимается;
• штекерная коробка с трамблера отсоединяется;
• тестер подключается к 1 и 3 клемме, затем включается зажигание.

Если электрическая проводка авто функционирует в нормальном режиме, тестер покажет напряжение 10 и выше Вольт. После этого подсоединяем к тем самым клеммам сконструированный приборчик – светодиод загорается, если полярность была выбрана правильно. В противном случае нужно поменять местами концы проводов. Последующая схема проверки такова:

• провод, накинутый на 1 клемму, не трогаем, а на свободную 2 клемму перекидываем конец с 3-ей;
• проворачиваем (вручную либо стартером) распределительный вал.

Если вы отмечаете, что светодиод моргает во время данного процесса, значит, датчик зажигания не нуждается в замене. Также возможна проверка датчика Холла мультиметром. Его подсоединяют к выходному контакту зажигания, выставив на устройстве режим вольтметра. Стрелка устройства должна двигаться в интервале 0,4-3 Вольта (показатель исправности датчика).

Как проверить датчик Холла

Неисправности датчика Холла проявляются по-разному, даже опытные специалисты не в состоянии с точностью определить поломку. Есть ряд симптомов, но указывают на проблемы с датчиком они косвенно, т.к. эти признаки бывают по разным причинам:

• двигатель не запускается;
• на холостом ходу обороты плавают;
• во время движения при повышении оборотов автомобиль дёргается;
• глохнет мотор без причины.

Если возникают подобные симптомы необходимо, в том числе проверить и датчик Холла. Помимо указанного в статье способа существует ещё несколько. Например, самый простой это попросить у кого-нибудь исправный датчик и просто заменить его на своём автомобиле, если проблемы самоустранились, значит, датчик неисправен.

Если под рукой есть мультиметр провести проверку проще простого. Для этого необходимо на приборе выставить режим игры измерения напряжения и протестировать показатели на выходе датчика, если он исправен напряжение будет варьироваться от 0,4 до 11 В. Ещё один распространенный способ предполагает проверку при отсутствии искрообразования (если питание есть в системе зажигания) и заключается в имитации датчика. С трамблёра снимается колодка и включается зажигание. Далее с помощью куска провода замыкаются контакты 3 и 2 на колодке, если появится искра на центральном канале катушки зажигания, значит, датчик Холла неисправен и требует замены.

Будет интересно Как сделать распиновку блока питания компьютера

Еще одним видом есть в проверочке существования сопротивляемости на датчике. Для того нужно соорудить нехитрый приборчик, который состоит из резистора сопротивляемости 1 Ком, светового диода, и гибкой проводки. К ноге светового диода припаять сопротивление, и к нему два проводочка такой удлиненности, удобной для деятельности (не коротенькие). Затем снять крышечку распределителя, отсоединяем трамблер и коробочку штекера. После проверяем исправна ли цепь электрики. Потому мильтиметр электроники подключаем в одному и третьему клеммам, затем включаем зажигание автомашины.

При хороших условиях, измерение на экранчике приборчика должно быть в рамках 10-12 В. После также подсоединить на эти же клеммы сделанный механизм. Если вы все правильно сделали – диод световой загорится. Иначе нужно сменить местечками проводку. Дальше нужно сделать это: проводок, который подсоединен к первой клемме, не трогать кончик с третьей клеммы перекинуть на свободную вторую провернуть распредвал (руками либо стартером) Если при повороте вала диод заморгал, это говорит о том, что датчик не следует менять.

Замена датчика Холла.

Проверка датчика мультиметром

Проверить ДХ можно разными способами. Одним из популярных вариантов диагностирования является мультиметр или вольтметр. Этот метод проверки имеет два варианта проведения. Рассмотрим, как проверить датчик холла авто в обоих случаях.

1-й способ

Для проведения диагностики необходимо найти рабочий вольтметр или мультиметр, который устанавливается в режим измерения напряжения ПТ (постоянного тока) в диапазоне 20 Вольт. Кроме того, нужно будет запастись 2-я железными штырями, посредством которых будет осуществляться проверка ДХ.

Перед тем, как проверить датчик холла, потребуется вынуть резиновый чехол с колодки, которая подключена к трамблеру и непосредственно – к ДХ.

• снимаем главный бронепровод с распределителя;
• подключаем его на разрядник или к массе.

Делается это ввиду того, чтобы исключить случайное возникновение разряда, ведь это может способствовать запуску двигателя во время проверки.

• включаем зажигание;
• вынимаем колодку с распределителя;
• устанавливаем режим на мультиметре в ПТ 20 В;
• минусовой зажим прибора соединяем с массой (любой частью кузова авто);
• плюсовой щуп прибора будет выполнять функцию измерителя напряжения.

Колодка, идущая на трамблер, имеет три провода: красный, зеленый и белый (цвета могут быть и другими). На красном проводе напряжение прибора должно показывать 11,37 или близкое к 12 В. На зеленом или среднем проводе значение, тоже близкое к 12 В. И наконец, на последнем – белом проводе, значение – 0.

Кстати, если поставить прибор в режим звуковой прозвонки, то ставя щуп на контакт, будет слышен постоянный звон, что будет свидетельствовать о соединении белого провода с массой. Так и должно быть.

Что дала предварительная проверка? Мы убедились, что на ДХ поступают все необходимые импульсы.

Продолжаем (мультиметр в режиме измерения ПТ):

• берем подготовленные штырьки (гвоздики) и вдеваем их так: один в зеленый (средний провод), другой в белый (провод массы);
• колодку подключаем на свое место, в трамблер авто.

Зачем нужны штырьки? Они играют роль проводника тока. С обратной стороны колодки нет контактов, и проверить значения можно будет только, если оголить провода. Делать это не рекомендуется, поэтому и вдеваются штырьки.

• берем зажимы мультиметра (зажигание включено);
• плюсовой зажим мультиметра соединяем со штырьком среднего провода колодки, а минусовой – с другим (белым проводом).

В таком положении значение мультиметра должно быть в пределах 11,2 В.

• проворачиваем коленвал, наблюдая одновременно за показаниями прибора;
• если показания прибора упадут до 0,02 В (нижний предел измерений) и повысятся до 11,8 В (верхний предел измерений) при проворачивании коленвала, то это считается нормой.

Благодаря этим измерениям мы проверили работоспособность ДХ, установленного в трамблере авто.

2-й способ

Второй способ проверки отличается от первого тем, что ДХ на этот раз диагностируется автономно. Другими словами, он не будет подключен к системе зажигания – к коммутатору.

Итак, для проведения этого способа понадобится самодельная сборочка из 3-х контактов, вдеваемых в колодку трамблера, выводов на плюс/минус и 2-х контрольных точек для измерений. Схема самодельной сборочки будет выглядеть вот так

Вот, что нужно сделать:

• три контакта самодельной сборки подсоединить к разъемам, куда вдевается родная колодка распределителя (если датчик снят – то к его выводам);
• подать питание плюс/минус на самодельную сборку;
• плюс мультиметра соединить с одной контрольной точкой для измерения, минус – с другой;
• проворачиваем коленвал.

Опять же, верхний предел измерений на работающем датчике не должен быть ниже 9 В, а нижний предел – выше 0,4 В.

Если ДХ снят с машины, то проверка его будет проводиться так:

• к самодельной сборке подключаются выводы датчика (остальные подключения те же, что и в вышеописанном случае);
• берем нож или шторку, и лезвием проводим по прорези в ДХ.

При закрытой шторке показания ДХ – выше 9 В, при открытой – ниже 0,4 В.

Таким образом, при помощи мультиметра удастся проверить ДХ на исправность 2-я несложными способами. Конечно же, существует масса других вариантов проверки датчика, но они более сложны для проведения, хотя и дают моментальный доступ к ДХ.

Общее знакомство с принципом функционирования ДХ, несмотря на постепенное вытеснение бесконтактных систем зажигания мультипроцессорными, даст много пользы в дальнейшем. Так, это может помочь автовладельцу при эксплуатации других датчиков авто, работающих по принципу Холла: датчика скорости, положения распредвала и т. д.
