Авто Тойота Corolla отличаются высочайшей надежностью. Но и эти, безусловно, надежные авто конечно выходить из строя. Например, возникает скрежет и шум в местах, где размещены колеса тс. Нельзя небрежно отнестись к появлению неисправности: если проигнорировать «симптомы» (а предпосылкой появления шума как правило бывают как камешки, так и изношенные тормозные колодки), то есть вариант «нарваться» на более суровые трудности. Сегодня, предпосылкой шума станет ступичный подшипник, его нужно сменять.

Необходимо отметить, что подшипник фронтальной ступицы изменяется точь-в-точь как и задней ступицы, потому что конструкция этого приспособления на автомобилях Тойота Corolla 150, 110, 121, 120 полностью схожа как впереди, так и сзади.

Чтобы сменять подшипник ступицы (задний или фронтальный), нужно выполнить определенный ряд действий. Первым делом нужно поднять автомобиль с применением домкрата, позже следует открутить колеса, а после снять суппорты, также снять гайку, которая держит ступицу.

После следует снять шаровую опору, дальше при помощи молота необходимо «выбить» ступицу из опоры. Последующим шагом является рассоединение подшипника на две части: внутреннюю и внешнюю. Вследствии этого следует пристально оглядеть детали на предмет наличия трещинок, если их не нашли, то приступайте к установке нового элемента.

Замена подшипника передней ступицы: поэтапная инструкция

Для начала нам необходим гараж, для ремонта лучше всего использовать закрытые помещения, это позволит вам не беспокоиться за погодные условия во время ремонта. Итак, приступим. Загнав свою Короллу в гараж, подходим к ней с той стороны, с которой слышен скрип и хруст при вращении колеса. Далее нам необходимо вытащить заглушку, которая закрывает от грязи и пыли гайку ступицы. Как уже говорилось, подшипник может накрыться как в передней, так и в задней ступице. В нашем случае накрылся подшипник передней, правой ступицы. Дальнейшая инструкция подойдет для ремонта других ступиц – обоих задних или передней левой. Вид должен открыться примерно такой, как на фото.

Далее нам необходимо поставить автомобиль на передачу и подтянуть до конца ручник, что бы предотвратить проворачивание колес в то время ,когда мы будем откручивать гайку ступицы. Нам понадобиться длинная головка на 30. Это можно посмотреть на фото расположенном ниже.

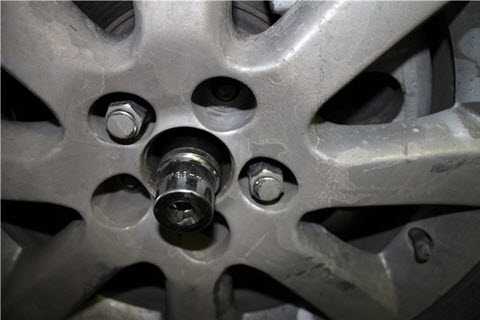

Для того что бы открутить нашу гайку нам понадобится массивный вороток, который уменьшит ваши усилия и позволит с большей легкостью сорвать гайку. На фотографии показана примерная длина воротка. Его длину вы можете регулировать в зависимости от удобства и количества сил в ваших мышцах.

Сорвав гайку, снимаем колесо и полностью скручиваем гайку ступицы, после чего сразу же откручиваем два болта крепления суппорта.

После того как болты крепления суппорта были откручены, нам необходимо снять сам суппорт, сделать это очень легко. На фотографии видно то, что должно получиться.

Далее нам необходимо вытащить тормозные колодки и отложить их в сторону. Кстати заодно можно проверить износ тормозных колодок. У нашей машины они оказались довольно хорошими. На фото это видно.

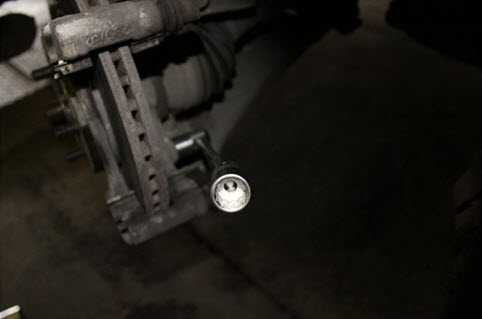

Далее ключом на 17 нам нужно открутить два болта крепления скобы суппорта. Сделать это не трудно, однако нужно подобрать ключ для того, чтобы подобраться к болтам.

Выкрутив два болта, извлекаем скобу. После этого нам освобождается рабочее место, и мы получаем доступ к тормозному диску. На фотографии все ясно и понятно показано.

Далее необходимо снять тормозной диск, в нашей модели Короллы он не крепится, поэтому мы его просто снимаем.

Далее нужно снять датчик системы АБС, конечно, если такая система имеется. Нам понадобится ключ на 10, которым мы аккуратно открутим крепление датчика, как правило, они сильно пригорают и их можно очень легко свернуть.

Далее нам необходимо отсоединить рулевые тяги. Для этого нам нужно: вытащить шпильку, которая держит гайку, открутить саму гайку. Для того что бы сорвать гайку рулевой, необходим рычаг и резкие движения, порывистые движения. Открутив гайку, отсоединяем тягу. На фотографиях все отчетливо видно.

После того как тяга была снята, мы беремся отсоединять шаровую опору от рычага. Крепление этих двух узлов состоит из двух гаек и одного болта.

Далее нам необходимо освободить цапфу от рулевой тяги и рычага. Сделав это, шаровая опора должна остаться на ступице. Фотография поможет вам понять лучше, что к чему.

После этого нам необходимо выкрутить два регулировочных болта (развал-схождение) от стойки, после чего мы можем с легкостью снять ступицу в сборе с привода, так как ее больше ничего не держит. Фотографии расположенные ниже помогут вам понять лучше.

На этом все процедуры по разбору автомобиля закончены. Теперь берем нашу переднюю ступицу, переворачиваем ее и кладем на ровную поверхность. Нашей задачей является вытащить стопорное колечко из ступицы, которое не дает подшипнику вылетать со своего места.

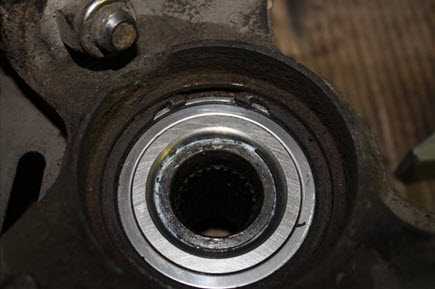

Далее нам осталось всего лишь вытащить старый подшипник, подготовить ступицу под новый подшипник и вставить новый подшипник на свое место.

В принципе, на этом процедура замены подшипника в передней ступице окончена. Нам остается собрать лишь все на свои места и хорошенечко все затянуть. Не стоит забывать о шпильке, которая должна фиксировать тягу, а также о кольце, которое держит подшипник. Отнеситесь к процедуре сбора своего автомобиля с полной серьезностью, так как вам дальше на нем ездить. Если вам необходимо заменить подшипники в задней ступице или с другой стороны автомобиля, не расстраиваемся. Нам всего лишь необходимо провести всю эту процедуру заново, но только с той ступицей, которая у нас заболела.


Замена переднего подшипника ступицы Toyota Corolla

Практические рекомендации

При обслуживании передней подвески для снятия ступицы может использоваться снятый тормозной диск. Деталь надевается на шпильки, на которые затем накручиваются на 2-3 оборота крепежные гайки. Ремонтник последовательно дергает диск на себя и проворачивает ступицу, обеспечивая равномерное распределение усилия. После 10-15 рывков детали разъединяются, но если на поверхности имеется коррозия, то мускульной силы человека не хватит для снятия узла.

Для снятия ступицы в передней подвеске может использоваться болт с увеличенной длиной, который поочередно закручивается в штатные отверстия. Затем по головке болта через металлическую прокладку наносятся удары молотком. После появления щели между кулаком и ступицей в зазор вводится монтажная лопатка, позволяющая разъединить детали. В конструкции поворотного кулака предусмотрен металлический защитный щиток для тормозного механизма. При обратной сборке следует учитывать положение элемента, болты затягивать крест-накрест.

При сборке следует контролировать моменты затяжки резьбовых соединений:

  • гайки крепления колес затягиваются с усилием 103 Н*м;
  • гайка хвостовика полуоси требует приложения нагрузки в пределах 292 Н*м.

При обратной сборке рекомендуется обработать сопрягаемые поверхности специальной смазкой, устойчивой к воздействию воды и высоких температур. При обслуживании необходимо проверить остаточную толщину тормозных дисков и состояние поршней и манжет в суппортах. Детали с чрезмерным износом следует поменять, поскольку от состояния тормозной системы зависит безопасность эксплуатации автомобиля.

Как определить необходимость замены подшипника в ТОЙОТЕ

Я лично делаю это так, и вам советую.

1.После продолжительного движения автомобиля, приложите аккуратно ладонь к ступице. Если она горячая, то это первый признак выхода из строя подшипника.

2.Сядьте за руль авто, наберите скорость до 40 км/ч, откройте все окна и внимательно прислушайтесь. Если кроме шума колес по дороге, вы услышите скрежет, свист, вой, то — это, то же указывает на проблему с деталью.

3.Набирайте большую скорость движения. Звук усиливается и периодически пропадает, а потом с новой силой появляется – указывает на проблему в ступице.

4.При движении появляется вибрация в салоне. Особенно в задней части.

На всякий случай поднимите домкратом автомобиль и вручную прокрутите колесо. Услышите характерный треск.

Значить, стопроцентно нужна замена детали.

Вы определились – поломка имеется, нужен ремонт.

И ремонт желаете сделать своими руками.

Для того, что это все сделать, нужно подготовиться, прежде чем начать ремонт.

Конструкционные различия поколений

Подшипник ступицы немного различается по устройству у Toyota Corolla 2008–2013 годов и у того же авто предыдущего поколения. Однако общая компоновка узла с поколением машины не связана. С 2012–2013 годов устанавливает ступицы в сборе с шарикоподшипником. До этого компоновка чаще была другой — как у E120, выпущенных в 2000–2008 годах.

Как снять ступичный подшипник и заменить его

Потребуются домкрат, минусовая отвёртка, молоток, смазка, стандартный набор ключей, универсальный съёмник. Необходимо сделать следующее:

  • зафиксировать автомобиль на подъёмнике и вывесить проблемное колесо;
  • снять декоративный колпак;
  • нажать на тормоз, сорвать центральный крепёж;
  • открутить крепежи колеса и сорвать его;
  • зафиксировать отвёрткой тормозной диск;
  • начать откручивать гайку осевого крепежа (головка на 30);
  • открутить болты ключом на 17, которые держат суппорт;
  • убрать его в сторону и зафиксировать;

Теперь тормозной диск можно снимать. Потребуется:

  • открутить рулевые тяги (головка на 22);
  • вынуть специальный шплинт;
  • выкрутить болт ключом на 17;
  • демонтировать датчик АБС;
  • отсоединить поворотный кулак (головка на 19 и ключ);
  • демонтировать ступичный подшипник с поворотным кулаком.

После этого начинается сам процесс замены. Надо:

осторожно выбить из поворотного колеса цапфу ступицы — подойдёт труба нужного диаметра;

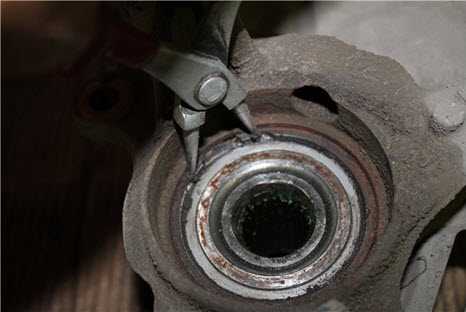

поддеть отвёрткой и извлечь стопорное кольцо;
установить под пресс проставку — по диаметру немного меньше, чем внешнее кольцо;
поставить сверху кулак с шарикоподшипником;
выпрессовать из кулака наружную обойму.

Если не удалось снять кольцо, можно воспользоваться болгаркой — аккуратно надрезать, а потом сбить обойму зубилом

Важно не повредить сам подшипник

Затем важно зачистить место посадки для нового узла, убрать грязь и пыль. Чтобы установка шла легче, новый элемент обрабатывают моторным маслом

Затем проводят сам монтаж. Нужно:

  • поставить на посадочное место новую деталь;
  • запрессовать её, а затем поставить старый узел сверху, чтобы запрессовать до упора;
  • установить ступицу под пресс, поставить сверху кулак и спрессовать детали вместе;
  • установить стопорное кольцо.

При монтаже операции, которые выполняли при разборе, повторяют в обратном порядке.

Как провести замену съёмником, без пресса

Если шарикоподшипник старый, его снимают механически, не используя пресс. Некоторые автомобилисты изготавливают подходящий съёмник сами. Для этого нужен длинный болт с гайками — его продевают в отверстие кулака. Старые шарикоподшипниковые обоймы подходят для оправки.

При монтаже нельзя наносить удары. Пытаясь запрессовать деталь молотком, её легко перекосить — в итоге срок службы сильно сократится.

Различия при замене шарикоподшипников у разных моделей

Компоновка у моделей E120–E140, которые выпускали в 2000–2014 годах, отличается. Шарикоподшипник не выпрессовывают — его устанавливают в сборе со ступицей. Необходимо сделать следующее:

  • открутить гайки и снять колесо;
  • открутить болты, которые держат суппорт;
  • снять тормозной диск;
  • выкрутить гайку ступицы;
  • демонтировать болты поворотного кулака;
  • снять ступицу в сборе;
  • установить новую деталь, затянув болты.

После этого смежные детали устанавливают на место, повторяя действия в обратном порядке. Для передних и задних колёс монтаж проводится одинаково.

Обратившись в онлайн-магазин, можно без переплат приобрести новый ступичный подшипник для автомобилей Toyota Corolla, выпущенных с конца 1990-х по наше время. Используя проверенные, оригинальные узлы, проще увеличить до максимума срок службы подшипника, повысить безопасность и комфорт поездок.

Замена ступичного подшипника Тойота Королла

Каждый автолюбитель знает, что рано или поздно его машина может сломаться. Причины разные. Например, если автомобиль начал издавать разные звуки, похожие на шум или скрежет, то возможно, дело в тормозных колодках.

А точнее, в камнях, которые оказались между дисками и колодкой. Что касается такого автомобиля как Тойота Королла, то скорее всего Вам потребуется замена подшипника ступицы. Вопрос в том, передней или задней.

А может и обоих сразу.

Не нужно пренебрегать процессом замены, так как это может привести к более серьезным последствиям и поломке.

Строение передней и задней ступицы очень похожи друга на друга, поэтому на первый взгляд трудно разобраться, какая из них требует замены.

Особенности замены

Тойота Королла достаточно проста в сборке, поэтому такая процедура, как замена подшипника ступицы может быть осуществлена самостоятельно без обращения в дорогостоящий шиномонтаж.

Вам понадобится новый подшипник оригинального вида и специальная головка. Она потребуется в тот момент, когда Вы будете откручивать подшипник ступицы. Также заранее подготовьте и свечную головку.

Что касается оригинального подшипника, то здесь могут возникнуть трудности. Дело в том, что если Вы приобретете не оригинальный подшипник, замена может быть выполнена некачественно. Родной подшипник Вы сможете купить только в официальном магазине Тойота.

Этапы процесса замены

В первую очередь нам нужно поставить автомобиль в гараж на ручник и установить машину на какой-либо передаче, лучше всего второй. Только после этого можно непосредственно приступать к процессу замены ступицы. Замена подшипника ступицы пройдет гораздо лучше, если в процедуре будет задействованы два человека:

Тойота Королла очень податливый автомобиль, поэтому если следовать инструкции, то замена продержится несколько лет.

  1. Далее, в зависимости от того, в какую сторону: переднюю или заднюю Вам нужно заменить, Вы должны поставить автомобиль на домкрат, а затем открутить колесо.

После того как все вышеуказанные шаги будут преодолены, приступайте к съему суппорта. Вам потребуется ключ на 17. С его помощью могут быть сняты оба болта крепления скобы суппорта. Заранее стоит предупредить, что данную процедуру довольно сложно осуществить в одиночку, так как подобраться к болтам довольно непросто.

После того как Вам удалось выкрутить два болта, аккуратно и бережно извлеките суппорт и отложите его в сторону. Тормозные колодки должны также быть сняты и отложены в сторону на некоторое время. Тойота Королла обладает хорошими колодками, которые могут не изнашиваться долгие годы, что является несомненным плюсом. Вы заметите как много освободится места для будущей работы. Замена подшипника ступицы будет продвигаться легче на этом этапе. Кроме того, к тормозным дискам будет открыт путь.

Замена подшипника ступицы не может обойтись без съемника. С его помощью выпрессовывается шаровая опора.

Затем просто снимите тормозной диск. Он может сразу не сняться, для этого нужно всё смазать WD-40, а также после этого разболтать его, постучав по нему.

Потом нужно отсоединить рулевые тяги. Тойота Королла обладает шплинтами, которые достаточно легко снимаются, но при этом держатся очень надежно. Нужно их вытащить.

Также нужно открутить все болты крепежей ступицы сверху и снизу.

Вам может потребоваться снять датчик АБС. Далеко не все модели имеют такой датчик. Поэтому, если он отсутствует, то это только упросит вашу работу. Вооружитесь ключом 10 и аккуратно открутите датчик со всеми его креплениями

Но обратите внимание на то, что этим датчикам свойственно быстро перегорать, поэтому сверните их как можно более аккуратно

Как только тяги будут сняты, снимите стопорное кольцо, выбейте ступицу.
А затем выбейте подшипник. Очистите автомобиль от грязи и установите новый подшипник.

  • После всех проделанных операций устанавливаем все детали тем же путем, каким они и были сняты.
  • Весь процесс замены на видео:
  • Как видите, замена подшипника ступицы не такая уж сложная процедура на автомобиле Тойота Королла, которая будет под силу каждому автолюбителю.

ЧИТАТЬ ДАЛЕЕ:  Особенности колесных дисков для автомобиля Тойота Королла

Замена подшипника передней ступицы Toyota Corolla 150

Для моделей с индексом Е120 или Е140, выпускавшихся с 2000-го по 2014-й год, инженеры предусмотрели иную компоновку. Здесь шарикоподшипник не выпрессовывается, а устанавливается в сборе со ступицей. Процесс работ несколько отличается:

  1. Открутив гайки, снимаем колесо;
  2. Откручиваем болты крепления суппорта;
  3. Снимаем тормозной диск;
  4. Выкручиваем гайку ступицы;

  1. Демонтируем болты поворотного кулака (шаровой и крепления стойки с опорным подшипником);

  1. Снимаем ступицу в сборе;

  1. Устанавливаем новую деталь, затянув 4 болта.

  1. Затем в обратной последовательности прикручиваем на место все остальные смежные элементы узла.

Процедура аналогично проводится как для передних, так и для задних колес.

Признаки выхода из строя подшипников ступицы

Основные признаки поломки задней или передней ступицы:

  • появление гула со стороны колес в процессе движения;

  • изменение угла установки покрышек и неравномерный износ протектора;
  • появление вибраций, которые передаются на кузов или рулевое колесо;
  • сокращение пути наката из-за повышенного трения в подшипниках;
  • полное или частичное заклинивание ступицы (работоспособность узла может зависеть от степени нагрева элементов конструкции);
  • повышение температуры узла в движении (не следует путать с естественным нагревом деталей от тормозных механизмов);
  • увод автомобиля в сторону (при корректной регулировке углов установки колес и отсутствии повреждений подвески);
  • снижение динамических характеристик с одновременным увеличением расхода топлива и появлением описанных выше признаков.

Ступичный подшипник Toyota Corolla 150

Износ или повреждение ступичного подшипника приводит к нестабильному поведению автомобиля в поворотах и во время движения, что негативно сказывается на безопасности Toyota Corolla 150. Поэтому при возникновении симптомов неисправности ступицы требуется неотлагательно провести диагностику ее состояния и при необходимости сделать замену.

Конструкция передней ступицы не позволяет отдельно поменять подшипник. По этой причине требуется приобретать узел в сборе. Оригинальная передняя ступица имеет артикульный номер 43550-42010. Цена узла составляет 13-18 тыс. рублей.

У автовладельцев имеется возможность приобрести ступицу с авторазборок. Запчасть с сопроводительными документами обойдется в 3-9 тыс. рублей. При приобретении ступицы с отечественных разборок, остаточный ресурс, в большинстве случаев, неизвестен. Стоимость такой детали составляет от 1 до 5 тыс. рублей.

Не желая приобретать бывшие в употреблении узлы, автовладельцы рекомендуют присмотреться к хорошим аналогам от сторонних производителей, например, компании Aisin. Перечень прочих наилучших вариантов производителей ступиц приведен в таблице ниже.

Таблица — Хорошие аналоги оригинальной передней ступицы Королла 150

Лучшее на сайте:
Бренд Каталожный номер Стоимость, тыс. рубль
Blue Print ADT38287 4-5
Kavo Parts WBK9024 3-3.5
Koyo 3DACF041D3JRAM 4.5-5.5
GSP 9326024K 2.5-3.5
Flennor FR970695 3-4.5

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Замена задней ступицы

Для начала, прежде чем начать работу с заменой задней ступицы, нужно поднять автомобиль при помощи домкрата и снять колесо, заранее ослабив его болты.
Следующим Вашим действием будет снятие барабана собственными руками. Особых усилий для этого не потребуется, так как все поверхности смазаны графитовой смазкой.
Теперь отсоедините датчик ABS

В том случае, если датчик окажется слишком засорён пылью или грязью, необходимо его осторожно очистить, сдуть пыль сжатым воздухом и при помощи отвёртки аккуратно отжать фиксатор, чтобы снять разъём.
Далее открутите 4 болта сзади ступицы и снимите её, оставляя на месте тормозные колодки.
После этого, Вам потребуется приспособление для отворачивания болтов.
Болты могут тяжело откручиваться, не стоит сильно дёргать, но в конечном итоге они всё равно отвинтятся.
Далее снимаем колодки, чтобы было удобней протолкнуть ступицу к выходу из балки.
Очистите стыки ступицы с защитного кожуха, полив их маслом WD-40.
После этой процедуры ступицу можно вытаскивать.
Предупреждение: будьте внимательны, когда отделяете кожух от ступицы, так как можно случайно повредить тормозные трубки.

Когда ступица отделилась от кожуха, переходим к протирке и смазыванию деталей графитовой смазкой.
Ставим новую ступицу в обратном порядке, дело сделано.

После правильно сделанной работы, ранее тревожащий Вас шум, пропадёт, и Вы сможете наслаждаться тихим и размеренным вождением.

Но помимо задней ступицы из строя так же может выйти и передняя, для её замены нужно будет тоже постараться.

Инструкция по смене заднего подшипника

Для обеспечения доступа к ступице потребуется снять колесо. Автомобиль устанавливается на домкрате или поднимается на подъемнике. Стояночный тормоз отключается, в противном случае демонтировать тормозной диск не получится. При обслуживании машины в гаражном боксе рекомендуется установить под пороги предохранительные упоры или уложить колеса с дисками. В случае поломки или выпадения домкрата автомобиль не нанесет травм человеку, работающему в колесной арке.

Стандартный метод

Чтобы заменить узел по стандартной методике, необходимо:

  1. Очистить заднюю часть узла от грязи с помощью металлической щетки.

  2. Отстегнуть штекер жгута электропроводки от разъема и отвести кабель в сторону.
  3. Аккуратно утопить лопаткой поршни привода колодок в цилиндры, имеющиеся в суппорте.
  4. Отвернуть болты крепления суппорта и отвести деталь в сторону. Рекомендуется подвесить узел к рычагам задней подвески. Отсоединять трос и шланг при этом не требуется. При манипуляциях с суппортом запрещается переламывать или перекручивать резиновый трубопровод.
  5. Закрутить в технологические отверстия болты и постепенно стянуть тормозной диск со ступицы.
  6. Просунуть головку через технологические отверстия во фланце и поочередно отвернуть болты крепления. Если детали прикипели, то необходимо нанести слой жидкости WD40, которая проникает в щели и позволяет размыть отложения грязи и окислов.
  7. Выбить ступицу из посадочного гнезда молотком.
  8. Смазать новую деталь термоустойчивой пастой и вставить в посадочное гнездо.
  9. Затянуть болты крепления и смонтировать на штатное место тормозной диск.
  10. Установить суппорт, а затем подключить провод к датчику ABS.
  11. Установить на место колесо, снять автомобиль с домкратов или подъемника и проверить работоспособность узла. Включение контрольного индикатора ABS указывает на некорректную работу датчика (дефект встречается при использовании запасных частей с разборок). В этом случае потребуется поменять ступицу вторично с использованием новых комплектующих оригинального производства или от альтернативных поставщиков.

Если сопрягаемые поверхности прикипели, то для снятия ступицы потребуется демонтировать заднюю подвеску. Затем узел устанавливается на гидравлический пресс, деталь извлекается из посадочного гнезда стальной оправкой подходящего диаметра. Втулка должна воздействовать на металлический корпус ступицы, постепенно выдавливая элемент из посадочного гнезда. Подобная ситуация возникает редко. Вспомогательное оборудование используется для снятия передней ступицы.

Упрощенный способ без пресса

Владельцы автомобилей Corolla E150 при разборке передней подвески сталкиваются с проблемой извлечения ступицы из поворотного кулака. В сервисных центрах или при обслуживании машины у дилера для разъединения деталей используется гидравлический пресс. В гаражных условиях работы выполняются с помощью винтового съемника.

Краткий алгоритм действий:

  1. Отсоединить винт, удерживающий датчик системы ABS.

  2. Отверткой распрямить буртик на центральной гайке, а затем при помощи ключа на 30 мм отвернуть деталь. При выполнении операции требуется помощь второго человека, который нажимает на педаль тормоза.
  3. Отвернуть 2 болта, удерживающие суппорт. Перед снятием необходимо утопить поршни в цилиндры, воздействуя на колодки металлической лопаткой.
  4. Демонтировать диск, используя 2 болта, которые необходимо равномерно вворачивать в технологические отверстия.
  5. Отвернуть 4 болта, удерживающие ступицу в поворотном кулаке. Головки расположены со стороны днища автомобиля. Для снижения усилий рекомендуется обработать детали жидкостью WD40.
  6. Если снять ступицу не удается из-за коррозии, то потребуется демонтировать поворотный кулак. Для удаления узла необходимо отвернуть гайку крепления шарового пальца рулевого наконечника, а затем открутить гайку крепления пальца шаровой опоры к кулаку.
  7. Выдавить палец опоры из посадочного гнезда с помощью съемника.
  8. Отвернуть гайки, крепящие кулак к корпусу стойки амортизатора.
  9. Выбить хвостовик полуоси из отверстия в ступице. Для снятия следует использовать молоток. Удары по торцевой кромке вала допускается наносить через деревянный брусок. После снятия кулака необходимо зафиксировать полуось с помощью куска проволоки.
  10. Снятый кулак уложить на тиски с разведенными губками. На ступицу укладывается стальная или медная оправка.
  11. Ударами молотком через деревянный брусок выбить деталь из посадочного отверстия.
  12. Произвести обратную сборку передней подвески.

Производитель не предусмотрел возможность замены подшипника. Для соединения деталей используется специальное оборудование.

Процесс замены

Для того чтобы заменить подшипник ступицы (задний либо передний), необходимо выполнить определенный ряд действий. Для начала необходимо поднять автомобиль с использованием домкрата, потом следует открутить колеса, а после снять суппорты, а также снять гайку, которая держит ступицу. После следует снять шаровую опору, далее с помощью молота нужно «выбить» ступицу из опоры. Следующим шагом является рассоединение подшипника на две части: внутреннюю и внешнюю. После этого следует внимательно осмотреть детали на наличие трещин, если их не обнаружили, то можно приступать к установке нового элемента.

Он устанавливается на внешнюю часть, перед установкой ее необходимо обработать веществом ВД40. Далее остается лишь поставить с помощью молотка. Сбор конструкции осуществляется в обратном порядке.

Особое внимание надо уделить процессу демонтажа суппорта. Он осуществляется с помощью разжатия колодок, а также откручивания болтов

Они откручиваются ключом с головкой, этим же приспособлением можно открутить и ступичную гайку. Далее все детали следует открутить от стойки.

Процесс надо проводить аккуратно, стараясь не повредить датчики антиблокировочной системы.

Когда выходит из строя деталь ступицы TOYOTA COROLLA?

Однако после пробега 100000 км., и ей необходим ремонт. Особенно это касается подшипника передней ступицы.

Даже если нет никаких причин вызывающих необходимость замены детали, желательно произвести диагностику изделия.

Много есть факторов, которые приводят к преждевременной замене детали.

Вот некоторые из них:

— плохие дороги;

— перегруз автомобиля свыше норм установленных в техническом паспорте;

— агрессивная езда. Сначала сильно разгоняетесь, потом моментально производите торможение. Особенно это не приемлемо на поворотах;

— эксплуатация автомобиля в сложных атмосферных условиях. Летом по сельским дорогам при наличии ям, ухабов, грязи и песка. Зимой на дорогах посыпанных солью;

— не качественный подшипник, установленный раньше при ремонте;

— также имеет значение профиль резины, на которой вы ездите. Применение низкопрофильной резины существенно влияет на время эксплуатации подшипника.

Совокупность всех факторов приводит к необходимости ранней замены детали.

Я советую вам произвести диагностику авто самостоятельно. Сложности в этом нет.

При обращении на станцию технического обслуживания вам придется заплатить деньги, а так вы бесплатно все сделаете сами, руководствуясь нижеперечисленными рекомендациями.

Подшипник ступицы

Королла е150, интересуют каталожные номера подшипников передней и задней ступицы, искал в интернете так и не могу понять, то там подшипник вместе со ступицей, то подшипник отдельно, и какой фирмы лучше брать?

Сообщение от cargo29

Передняя ступица:43550-42010

Задняя ступица :42450-12090 Идут в сборе,отдельно подшипники не меняются,задняя ещё и с датчиком АБС,по этому дороже передней.Я ставил на короллу 150-ю переднюю ступицу фирмыGMB ,на вид выглядела очень качественно,много на ней не проехал,тысяч 40-50,потом машину продал,сколько она ещё бы ходила мне не известно.

Какой подшипник ставить на Toyota Land Cruiser Prado 120

Широкий выбор новых деталей предоставляют автомагазины запчастей, а б/у – авторазборки. Лучшим вариантом станет подлинный роликоподшипник (с абс) Тойота 43570-60010, усредненная цена – 3552 руб.

Магазины автозапчастей предлагают на замену подшипники разных производителей:

  • ступица в сборе с роликоподшипником передняя с abs B-ring BK8986, 1326 руб.;
  • ступица колеса Zekkert RL-1065, 2140 руб.;
  • подшипник ступицы переднего колеса ремкомплект с сальниками с кольцом сенсора абс Optimal 981 887, 2853 руб.;
  • ступичный узел Masuma MW-11009, 3637 руб.

Каждый сможет выбрать деталь, опираясь на свои финансовые возможности.

Как поменять заднюю ступицу Тойота Королла

Для замены понадобится демонтировать колесо, снять тормозной суппорт, колодки и тормозной диск. Далее как происходит замена ступицы задней подвески Тойота Королла Е150 пояснит инструкция:

Износ или повреждение ступичного подшипника приводит к нестабильному поведению автомобиля в поворотах и во время движения, что негативно сказывается на безопасности Toyota Corolla 150. Поэтому при возникновении симптомов неисправности ступицы требуется неотлагательно провести диагностику ее состояния и при необходимости сделать замену.

Конструкция передней ступицы не позволяет отдельно поменять подшипник. По этой причине требуется приобретать узел в сборе. Оригинальная передняя ступица имеет артикульный номер 43550-42010. Цена узла составляет 13-18 тыс. рублей.

Не желая приобретать бывшие в употреблении узлы, автовладельцы рекомендуют присмотреться к хорошим аналогам от сторонних производителей, например, компании Aisin. Перечень прочих наилучших вариантов производителей ступиц приведен в таблице ниже.

Таблица — Хорошие аналоги оригинальной передней ступицы Королла 150

Бренд Каталожный номер Стоимость, тыс. рубль
Blue Print ADT38287 4-5
Kavo Parts WBK9024 3-3.5
Koyo 3DACF041D3JRAM 4.5-5.5
GSP 9326024K 2.5-3.5
Flennor FR970695 3-4.5
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
