Как снять вентилятор печки на калине

Принцип работы двигателя и основные поломки

Двигатель отопителя — это электрическая машина, предназначенная для преобразования электрической энергии в механическую. Мотор работает по принципу электромагнитной индукции. Конструктивно агрегат состоит из двух основных частей — неподвижной (статора) и подвижной (ротора). Рассмотрим причины, по которым двигатель начинает сильно греться, а затем выходит из строя.

Наиболее распространённые поломки:

зависание или износ щёток двигателя;
замыкание на «массу» обмотки якоря;
повреждение или окисление проводки;
окисление коллектора.

Все неисправности можно устранить, но если поломки стали нормой, то лучшее решение — замена двигателя печки.

Замена вентилятора печки Калина: как поменять если не работает, ремонт своими руками

Если салон автомобиля в холодное время года останется без обогрева, то это не сулит ничего хорошего ни водителю, ни его пассажирам. Это правило распространяется на все легковые машины, и «Лада Калина» исключением не является. Вообще, отопитель в этом автомобиле довольно надёжный. Но у него есть одно слабое место: печной вентилятор. Именно эта деталь чаще всего выходит из строя и становится для владельца «Калины» источником настоящей головной боли. Можно ли самостоятельно заменить печной вентилятор на «Ладе Калине»? Можно. Разберёмся, как это делается.

О смазывании печного вентилятора «лады калины»

смазывать заскрипевшую втулку на вентиляторе «лады калины» — занятие бессмысленное. да, смазка на некоторое время уберёт надоевший скрип. но если втулка изношена сильно, то даже самая густая смазка очень скоро выработается и втулка начнёт скрипеть с удвоенной силой. поэтому автовладельцы предпочитают не смазывать износившиеся втулки, а менять их вместе с вентиляторами. и это единственный рациональный вариант.

замена отопительного радиатора на «ладе калине»

Прежде чем переходить к разборке отопительной системы, следует запастись всем необходимым для ремонта. Вот что нам потребуется:

новый печной вентилятор;
отвёртка крестовая;
небольшие плоскогубцы;
набор головок и вороток-трещотка.

Перед началом работы необходимо проделать несколько подготовительных операций. Во-первых, надо дать двигателю машины как следует остыть. Во-вторых, нужно снять с аккумулятора отрицательную клемму.

Чтобы добраться до отопительного вентилятора, вначале придётся снять воздушный фильтр. Держится он на двух болтах, которые откручиваются воротком-трещоткой. Снимать крышку корпуса воздушного фильтра «Калины» удобнее всего воротком-трещоткой
После этого следует снять расширительный шланг. Держится он на пластиковом штырьке синего цвета. Этот штырёк нужно аккуратно сжать плоскогубцами и вытянуть вниз. Штырёк расширительного шланга извлекается плоскогубцами
Рядом с расширительным шлангом есть датчик расхода воздуха. К нему подходят провода, собранные в единый штекер. Чтобы отсоединить его от датчика, нужно пальцем надавить на фиксирующую защёлку, расположенную на нижней стороне штекера. Для снятия штекера нужно пальцем надавить на нижнюю защёлку датчика
Возле датчика расхода воздуха находится инжекторный патрубок со стальными хомутами. Болты на хомутах ослабляются крестовой отвёрткой, после чего патрубок снимается и отводится в сторону. Хомуты на инжекторном патрубке ослабляются плоской отвёрткой
Под корпусом воздушного фильтра находится адсорбер. Он извлекается из гнезда вручную. Чтобы снять адсорбер, никаких инструментов не требуется
Рядом с гнездом адсорбера располагаются гайки, удерживающие воздухозаборник. Они откручиваются воротком-трещоткой. Откручиваем гайки крепления воздухозаборника головкой на 10, надетой на трещотку
Теперь отопительный вентилятор можно извлечь вместе с корпусом, однако перед этим следует слегка отодвинуть в сторону патрубок, расположенный справа от вентилятора. Чтобы извлечь вентилятор из ниши, патрубок, расположенный справа от него, придётся слегка отодвинуть
Изношенный вентилятор отопителя заменяется новым, затем отопительная система «Лады Калины» собирается в обратном порядке.

Замена резистора скорости вентилятора на «Ладе Калине»

Перед началом работы следует сказать пару слов о том, зачем вообще автовладельцу может понадобиться менять скоростной резистор на отопителе. Всё просто: этот резистор отвечает за скорость вращения вентилятора.

Как добраться до заслонки?

Чтобы увидеть, где находится центральная заслонка отопителя, вам нужно будет частично разобрать приборную панель, а конкретно — открутить бороду. Это то место на приборной панели, где располагаются переключатели отопителя.

Снимите пепельницу.
Выдавите 2 заглушки, располагающиеся рядом с кнопкой «аварийки».
Снимите все ручки регулятора.
Открутите 2 самореза центральной консоли и аккуратно вытащите её, при этом поддевая в местах фиксаторов.
Отсоедините все провода.
Теперь вы можете беспрепятственно добраться до заслонки.
Произведите замену заслонки или составных частей её привода.

Очень часто причиной неисправности может быть обломавшееся крепление привода заслонки. Если ситуация не критичная, то можно просто приклеить отвалившуюся деталь при помощи суперклея.

Бывают случаи, когда крепление привода задвижки отламывается из-за неразработанного тросика, который очень туго опускается. В таком случае его необходимо разработать вручную, после чего этой проблемы возникать не должно.

Замена вентилятора

Если перестал работать вентилятор печки, либо он издаёт странные звуки, то в таком случае необходимо его демонтировать, почистить либо заменить. Однако не стоит спешить с заменой, для начала необходимо убедиться, что щётки механизма целые, в таком случае замена не потребуется. Добраться до этой детали не так просто, но для автомобилей с конструкцией Лада «десятого» семейства, существует проверенный временем надёжный способ добраться до вентилятора:

Освободите правую часть панели приборов, открутив восемь винтов, затем панель необходимо приподнять.
После необходимо отодвинуть штатную шумоизоляцию щита двигателя.
Далее потребуется в салоне занять расположение, чтобы плечи упирались на коврик, именно так дотянуться до вентилятора проще всего.

Извлечь вентилятор довольно таки просто. Достаточно иметь необходимый инструмент и немного времени. Путём откручивания трёх саморезов крышки кожуха и снятия каркаса уплотнителя патрубков радиатора, можно извлечь устройство. Но, прежде чем менять деталь, необходимо определить работает ли она или нет.

Ведь часто бывает, что демонтированный вентилятор крутится и нормально функционирует, но стоит его поставить на место, то он сразу же перестаёт выполнять свои прямые обязанности. Тому причиной чаще всего являются скопившиеся мелкие частицы, которые препятствует нормально контакту в механизме.

Замена Моторчика Печки На Калине

Замена моторчика печки не снимая панели

Всем привет! Уже 2-ой год на моей Калине часто пищит мотор отопителя. Если ранее это бывало достаточно изредка, то уже 2-ой денек попорядку вентилятор фактически не замолкает. Решил, что тянуть уже некуда и сейчас утром заехал в Би-Би на новым мотором, стоимость которого 1400 рублей. Взял конторы Luzar, потому что конкретно его хвалили большая часть калиноводов.

Итак, сперва я снял фронтальное пассажирское сидение, открутив 4 болта их крепления, в итоге вышло еще больше свободного места.

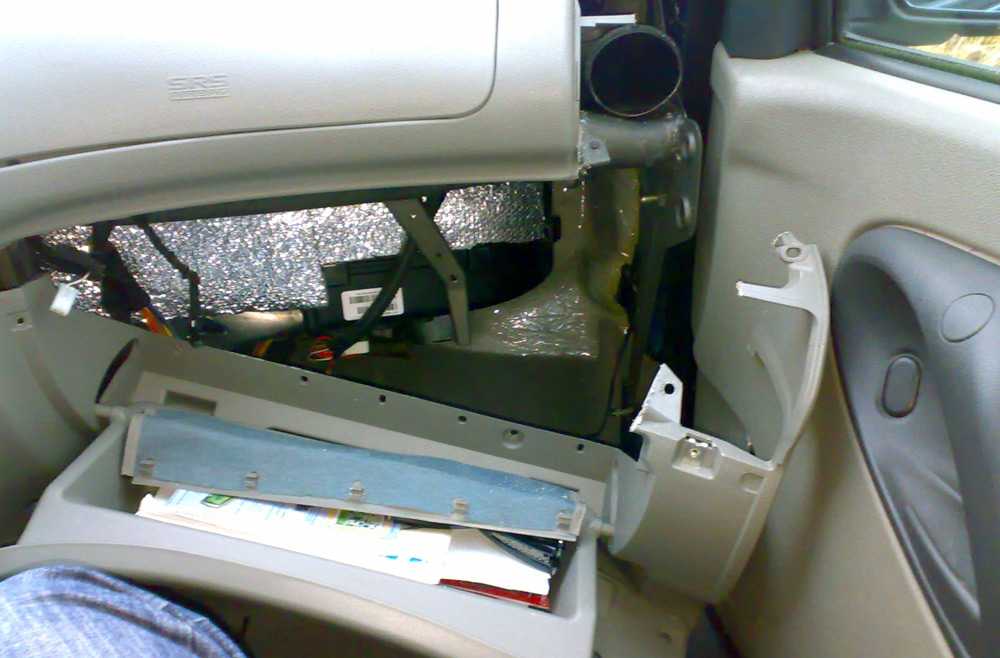

Потом открываем бардачок, вынимаем оттуда все вещи, и отщелкиваем пластинку крепления шторки, потом отворачиваем все шурупы, которые видны на фото ниже:

Потом отворачиваем один шуруп с левой стороны:

И очередной с правой стороны. После чего необходимо открутить еще три шурупа в верхней части крышки вещевого ящика:

В общем, далее снимаем боковую накладку стойки салона, как это показано на фото ниже:

После чего откручиваем шурупы снизу, с помощью недлинной отвертки либо биты и трещотки:

Замена вентилятора отопителя. Калина — 11183

Замена вентилятора отопителя на Калине, очень не обычное дело. Видимо эта машина задумана, как нескончаемая,.

6. Замена мотора отопителя, Лада Калина. (Замена мотора печки)

Всё наглядно и тщательно. Поменять реально за 1 час, на улице. Желаете зарабатывать на своём канале на YouTube.

Сейчас приподнимаем верхнюю черную накладку и под ней откручиваем две гайки с помощью удлинителя, головки и трещотки, также два шурупа (показаны стрелками):

Дальше немного приподнимаем боковой воздуховод и откручиваем болт:

Так, еще остается совладать с нижними болтами, два слева и один справа:

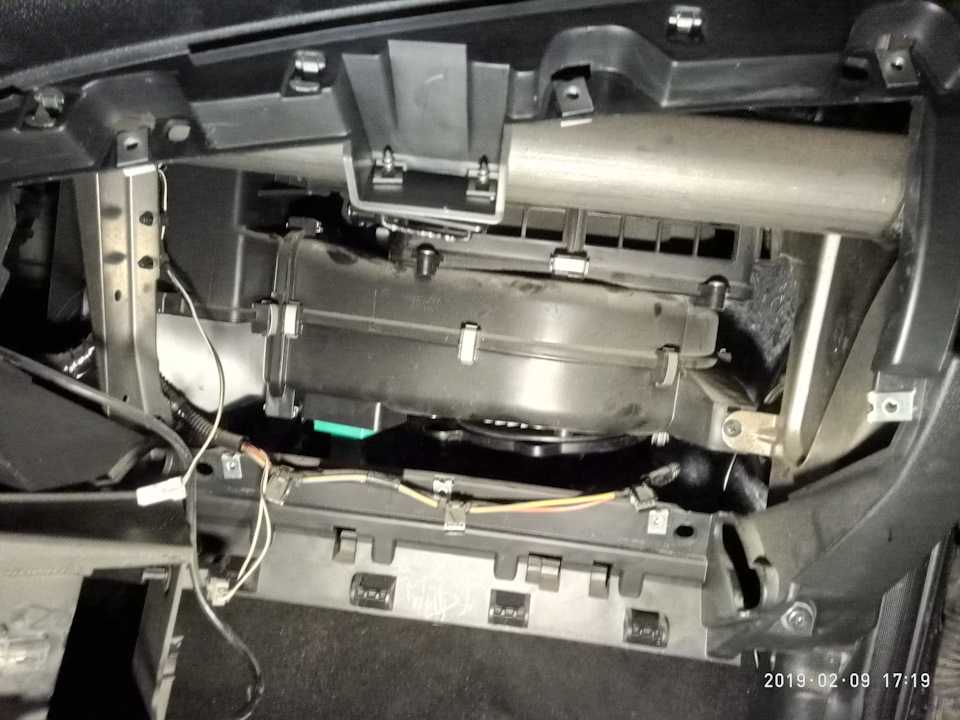

После выполнения всех этих манипуляций, как бы больше ничего мешать не будет и сейчас можно отводить правую сторону панели приборов в сторону, а потом подсунуть чего-нибудть, чтоб зафиксировать ее в таком положении:

На фото выше показан не лучший вариант, и в моем случае пришлось отводить ее еще незначительно вспять, чтоб можно было вынуть вентилятор печки. Потом руками можно подлезть снизу и отсоединить штекер питания от моторчика отопителя, за ранее отогнув фиксатор колодки:

Дальше откручиваем три шурупа, с помощью которых крепится вентилятор отопителя к корпусу:

И после чего пытаемся вынуть моторчик наружу, если это для вас получится сделать. У меня лично ничего не вышло, пока я не вырвал несколько кусков теплоизолятора. В итоге после часа стараний удалось наконец вынуть мотор наружу, в следствие чего вышла такая картина:

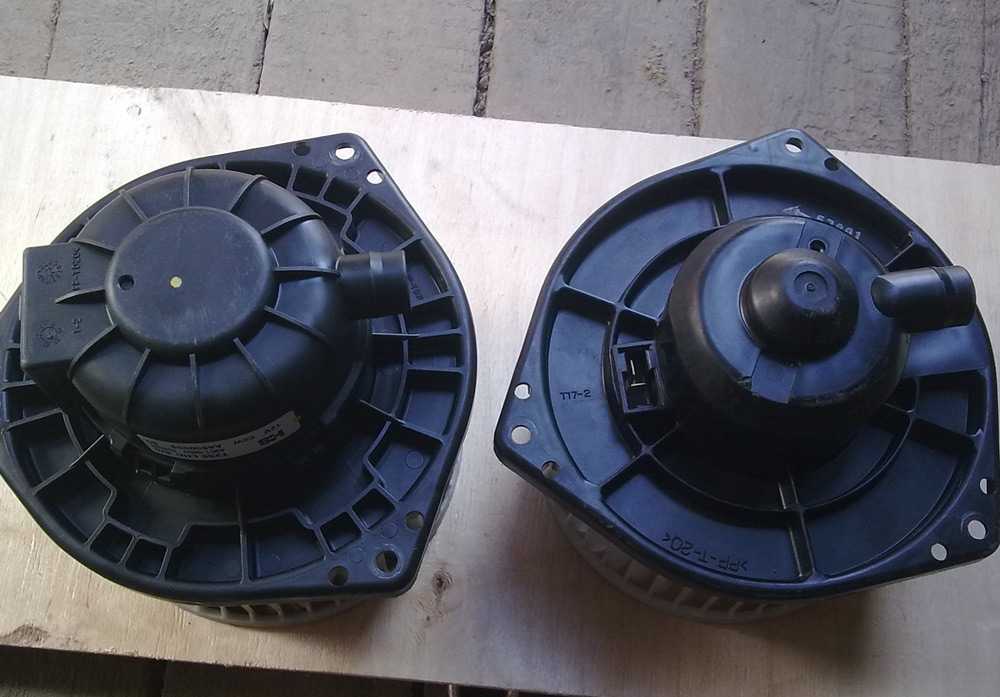

Позже без особенных заморочек ставим новый вентилятор на свое место! По сути так и есть установка по сопоставлению со снятием просто бездельничание! В общей трудности на всю работу у меня ушло 3 часа времени.

Новый мотор работает как минимум вдвое лучше, и дует сейчас на первой скорости лучше, чем ранее на 2-ой! Работает не шумно, хотя и не очень отличается по звуку от штатного.

В общем, если остались вопросы, задавайте, постараюсь ответить. Если что-то напортачил в описании, поправьте, потому что торопился и мог чего-то не упомянуть!

Сайт про суставы

Как своими руками заменить мотор (вентилятор) печки автомобиля LADA Kalina

. Замена происходит без снятия панели, сидений. На всё про всё должно уйти не больше 1 часа времени.

Мотор печки с наступлением холодов стал сильно жужжать, а потом клинить и вообще переставал работать, спасал сильный удар по панели. Владелец не стал ждать когда он полностью сломается и решил его заменить. Разбираться панель полностью не нужно, достаточно снять

бардачок, открутить пару пластиковых накладок и получаем прямой доступ к креплениям мотора

Вытаскивать старый мотор необходимо осторожно, так как легко можно повредить «улитку»

В общем, далее снимаем боковую накладку стойки салона, как это показано на фото ниже:

После чего откручиваем шурупы снизу, с помощью недлинной отвертки либо биты и трещотки:

Как выбрать правильный радиатор отопителя

Перед тем, как выбрать радиатор печки, стоит знать, что они могут быть как алюминиевые, так и медно-латунные. Трудно однозначно расставить приоритеты в выборе по одному материалу, но особенности работы есть у каждого. Особенности эти диктуются свойствами материала. Медь имеет немного меньшую теплопроводность, чем алюминий, а поэтому прогревается медленнее. Нельзя сказать, что это плохо, поскольку тепловая инерция у такого радиатора достаточно велика. Это значит, что он может долго не остывать.

Алюминиевый радиатор — наоборот. Быстро прогревается, но так же быстро и остывает. Есть у него еще несколько минусов. Во-первых, алюминиевый радиатор неремонтопригоден. Раз потек — можно выбрасывать. Медный паяется довольно просто и сколько угодно раз. Только выбирать его нужно правильно, поскольку при продаже, особенно на авторынке, может попасться экземпляр после ремонта, с удаленными перегородками. Течь он не будет, но и тепла тоже не даст. Антифриз будет просто проходить сквозь такой радиатор, как сквозь трубу.

Также стоит обратить внимание на наличие пластиковых завихрителей жидкости. Их видно, если посмотреть в патрубок

Это спиралевидные пластиковые пластины, которые увеличивают на 25%!эффективность работы радиатора. Цена радиатора отопителя на Калину может составлять от 900 рублей за оригинал, а малоизвестные конторы могут предлагать свои радиаторы и за 600-800 рублей. Естественно, что лучше переплатить и купить оригинальный новый. Медь или алюминий — на усмотрение владельца.

Замена моторчика печки не снимая панели

Всем привет! Уже второй год на моей Kalina частенько пищит мотор отопителя. Если раньше это случалось довольно редко, то уже второй день подряд вентилятор практически не замолкает. Решил, что тянуть уже некуда и сегодня с утра заехал в Би-Би на новым мотором, . Взял фирмы Luzar, так как именно его хвалили большинство калиноводов.

Итак, первым делом я снял переднее пассажирское сиденье, открутив 4 болта их крепления, в результате получилось гораздо больше свободного места.

Затем открываем бардачок, вынимаем оттуда все вещи, и отщелкиваем пластину крепления «шторки», затем отворачиваем все саморезы, которые видны на фото ниже:

Затем отворачиваем один саморез с левой стороны:

И еще один с правой стороны. После этого нужно открутить еще три самореза в верхней части крышки вещевого ящика:

Если честно, то я добрался до моторчика печки на своей Kalina без снятия внутренней части бардачка, хотя многие описывали именно такой способ замены. Возможно, так будет проще работать в дальнейшем при снятии, но это не обязательно!

В общем, дальше снимаем боковую накладку стойки салона, как это показано на фото ниже:

После этого откручиваем саморезы снизу, при помощи короткой отвертки или биты и трещотки:

Теперь приподнимаем верхнюю черную накладку и под ней откручиваем две гайки при помощи удлинителя, головки и трещотки, а также два самореза (показаны стрелками):

Далее слегка приподнимаем боковой воздуховод и откручиваем болт:

Так, еще остается справиться с нижними болтами, два слева — и один справа:

После выполнения всех этих манипуляций, вроде бы больше ничего мешать не будет и теперь можно отводить правую сторону панели приборов в сторону, а затем подложить что-нибудь, чтобы зафиксировать ее в таком положении:

На фото выше показан не идеальный вариант, и в моем случае пришлось отводить ее еще немного назад, чтобы можно было вытащить вентилятор печки. Затем руками можно подлезть снизу и отсоединить штекер питания от моторчика отопителя, предварительно отогнув фиксатор колодки:

Далее откручиваем три самореза, при помощи которых крепится вентилятор отопителя к корпусу:

И после этого пытаемся вытащить моторчик наружу, если это вам удастся сделать. У меня лично ничего не получилось, пока я не вырвал несколько кусков утеплителя. В результате после часа стараний удалось наконец-то вытащить мотор наружу, в следствие чего получилась такая картина:

Потом без особых проблем ставим новый вентилятор на свое место! На самом деле так и есть — установка по сравнению со снятием просто безделье! В общей сложности на всю работу у меня ушло 3 часа времени.

Новый мотор работает как минимум в два раза лучше, и дует теперь на первой скорости лучше, чем раньше на второй! Работает не шумно, хотя и не сильно отличается по звуку от штатного.

В общем, если остались вопросы, задавайте, постараюсь ответить. Если что-то напортачил в описании, поправьте, так как спешил и мог чего-то не упомянуть!

Где расположен отопительный вентилятор

Отопительный вентилятор на «Ладе Kalina» располагается за отопительным радиатором, который, в свою очередь, находится под центральной панелью автомобиля, справа от водителя. Увидеть всю эту конструкцию из салона не представляется возможным.

Воздуховоды и вентиляционные сопла в «Ладе Kalina» расположены по всей передней панели

Для замены отопительного вентилятора водителю придётся полностью или частично демонтировать центральную панель. Других вариантов нет.

Снятие электродвигателя нагнетателя воздуха

Вентилятор печки достаточно надежный агрегат, но при эксплуатации в тяжелых условиях (жара, много пыли или высокая влажность) его электродвигатель может выйти из строя. Отремонтировать перегоревший мотор сложнее и дороже, чем купить новый, поэтому в подобной ситуации осуществляется замена вентилятора отопителя Калины.

Для производства работ нужен стандартный набор инструментов, да еще торцевые ключи «под звездочку». Такие пазы имеют все саморезы, что придется открутить в процессе разборки. Последняя начинается со снятия наружной пластмассовой решетки и извлечения салонного фильтра. Весь мусор из посадочного гнезда надо удалить, чтобы он не сыпался вам на голову во время демонтажа вентилятора печки.

Замена мотора отопителя потребует от вас принять акробатическую позу внутри салона Калины, если заранее не убрать переднее пассажирское кресло. Его полозья прикручены 4 гайками, так что эта операция не займет много времени. Затем нужно открыть бардачок, освободить его от вещей и открутить 4 самореза, расположенных на его тыльной стенке. Еще один винт находится снаружи, под решеткой обдува, его тоже надо выкрутить.

Далее, с правой передней стойки снимается декоративная накладка, снизу под ней обнаруживается 2 самореза крепления пластиковой панели и узла обдува. Их выкручивают, снимают узел обдува и поднимают пластиковую панель (держится на «липучках»). Под ней находятся 2 гайки, их следует ослабить торцевым ключом. Чтобы снять вентилятор печки, надо максимально отодвинуть торпедо и зафиксировать его в таком положении.

Последний шаг это, лежа на полу Калины, снять вентилятор печки, отсоединив электрический разъем. Нужно переставить его турбину на новый электродвигатель. Затем агрегат устанавливается на место, и дальше выполняются сборочные работы. Подробно процесс замены показан на видео.

Замена мотора печки калина без снятия панели

Наиболее распространённые поломки:

зависание или износ щёток двигателя;
замыкание на «массу» обмотки якоря;
повреждение или окисление проводки;
окисление коллектора.

Все неисправности можно устранить, но если поломки стали нормой, то лучшее решение — замена двигателя печки.

Принцип работы двигателя и основные поломки

Наиболее распространённые поломки:

зависание или износ щёток двигателя;
замыкание на «массу» обмотки якоря;
повреждение или окисление проводки;
окисление коллектора.

Все неисправности можно устранить, но если поломки стали нормой, то лучшее решение — замена двигателя печки.

Метод без снятия приборной панели

Замена радиатора печки на Лада Калина без снятия панели стала популярной благодаря быстроте и необходимости демонтировать минимальное количество узлов. Алгоритм имеет некоторые отличия от классического.

Сливаем ОЖ и убираем всё лишнее под капотом, откручиваем хомуты, которыми крепятся шланги на входе и выходе печки.
В салоне разбирать начинаем рулевую колонку – демонтируем защитный кожух, подрулевые переключатели, всю проводку к ним. Освобождаем доступ к рулевой колонке и педальному узлу.
Снимается рулевая колонка в месте крепления электроусилителя. Она держится на 4 болтах и отсоединяется от карданчика.

Для отсоединения рулевой колонки необходимо открутить четыре болта

Из салона демонтируется педаль газа (3 болта), тросик газа отсоединяют. Педаль тормоза не мешает снятию радиатора, но если её снять, то работать будет намного удобнее.
Доступ к боковой стенке отопителя теперь открыт и его можно вытащить. Для этого снимают декоративную крышку отопителя открутив 3 винта.

Декоративная крышка отопителя держится на трёх винтах

Становится понятно, что целиком радиатор в отверстие не пролезет. Для расширения отверстия следует воспользоваться ножовкой, лобзиком, небольшой болгаркой, чтобы пропилить корпус. Выпиливают одним целым куском. После замены печки его потребуется вклеить на место. Патрубки можно отрезать – они больше не пригодятся.
Вытаскиваем печку в направлении педального узла. В ней еще останется немного охлаждающей жидкости.

Аккуратно вытаскиваем печку

Новый радиатор примеряем по месту. Для удобства установки патрубки укорачивают на 1-2 см. Наклеиваем полоски против вибрации и уплотнитель по периметру.
Натягиваем шланги на штуцера, фиксируем их хомутами, печь плотно фиксируем в корпусе отопителя и закрываем декоративную крышку. На герметик или клей устанавливаем вырезанный кусок пластмассы.
Собираем остальные узлы в обратной последовательности, заливаем антифриз и проверяем работоспособность всей системы.

Преимущества этого способа очевидны: не требуется трудоёмкая разборка и отсоединение многочисленных разъемов. В передней панели не появятся сверчки после сборки, а в дальнейшем разборка и замена радиатора отопителя происходит намного проще. Эффективность работы печки от этого не снижается.

Видео: Лада Калина — замена радиатор печки (без снятия панели)

Как показывает опыт эксплуатации нового радиатора хватает на 3-5 лет эксплуатации, после чего неизбежно начинаются проблемы. Каким способом ремонтировать решает водитель. Наличия простейших навыков обслуживания автомобиля будет достаточно для самостоятельной замены в гараже. В противном случае стоит обратиться в сервис. «Калина» с кондиционером имеет более сложную климатическую установку с двумя радиаторами и замену отопителя салона производят с разборкой всей передней панели.

Проблемы в элементах отопителя Калины?

Чтобы понимать, почему не работает печка Калины, следует понимать ее принцип работы: Блок управления отопителем (САУО) получает сигнал от потолочного датчика температуры в салоне (установлен в плафоне салона) и сравнивает ее с температурой, которую выставил водитель. Если разница больше определенного значения (например, больше 2 градусов), то блок САУО посылает управляющий сигнал на микромотор-редуктор (ММР), который управляет заслонками отопителя (открывает или закрывает горячий воздух из отопителя).

Поэтому, если печка Калины дует только горячим или холодным воздухом, вне зависимости от положения рукоятки на блоке отопителя, тогда начните с проверки датчика температуры салона.

Также, причиной может быть и сам ММР, например, у него стерлись резисторные слои или зубчики шестеренки.

Иногда, бывает так, что печка плохо дует — первым делом следует заменить воздушный фильтр салона. На скорости вентилятора отопителя влияет резистор печки (например, не работает 4ая скорость печки), поэтому есть смысл проверить и его (он под бардачком).

Если электровентилятор отопителя не включается вообще, тогда проверите предохранитель печки Калины — F5. А если печка воет или гудит, тогда скорее всего проблема в вентиляторе отопителя.

Замена моторчика печки не снимая панели

Всем привет! Уже второй год на моей Калине частенько пищит мотор отопителя. Если раньше это случалось довольно редко, то уже второй день подряд вентилятор практически не замолкает. Решил, что тянуть уже некуда и сегодня с утра заехал в Би-Би на новым мотором, цена которого 1400 рублей. Взял фирмы Luzar, так как именно его хвалили большинство калиноводов.

Затем отворачиваем один саморез с левой стороны:

В общем, дальше снимаем боковую накладку стойки салона, как это показано на фото ниже:

После этого откручиваем саморезы снизу, при помощи короткой отвертки или биты и трещотки:

Далее слегка приподнимаем боковой воздуховод и откручиваем болт:

Так, еще остается справиться с нижними болтами, два слева — и один справа:

Далее откручиваем три самореза, при помощи которых крепится вентилятор отопителя к корпусу:

И после этого пытаемся вытащить моторчик наружу, если это вам удастся сделать. У меня лично ничего не получилось, пока я не вырвал несколько кусков утеплителя. В результате после часа стараний удалось наконец-то вытащить мотор наружу, в следствие чего получилась такая картина:

Источник

Для чего нужен вентилятор печки на Ладе Калина?

Основное назначение отопителя на Калине — поддержание требуемого температурного режима в салоне машины и предотвращение замерзания стёкол. Если система обогрева по каким-либо причинам перестаёт функционировать, то эксплуатация автомобиля в зимний период практически невозможна. Принцип работы печки Калины традиционна, и особо не отличается от аналогичных систем других автомобилей. Антифриз нагревается в системе обогрева двигателя, а затем по патрубкам попадает в радиатор печки. Далее по принципу теплообмена горячая жидкость нагревает воздух, охлаждается и направляется для охлаждения мотора. Вентилятор обдувает радиатор отопителя и направляет горячий воздух в салон. Если моторчик выходит из строя — в салоне холодно.

Замена двигателя печки

Прежде всего приобретаем новый движок. Стоимость моторчика варьируется в ценовом диапазоне от 1500 до 2500 рублей. Большинство владельцев Лады Калина отдают предпочтение продукции фирмы «Lazar». Однако, это субъективное мнение и выбор, конечно же, за вами.

Довольно часто встречаются продавцы, которые хотят заработать на доверии и простодушии людей. Они рассказывают покупателям о том, что якобы электродвигатель для Калины с кондиционером стоит значительно дороже, чем для обычной. При этом разница может достигать 1000 рублей! Если вдруг в магазине вам попадётся такой «продавец-специалист», верить ему не стоит. Моторчик на Ладе Калине с кондиционером такой же, как и у обычной. Соответственно и разницы в цене быть не может.

Замена моторчика должна проводиться в хорошо освещённом месте. Все детали аккуратно складываются в той последовательности, в которой они снимались с машины. Такая несложная мера позволит быстро установить все узлы и агрегаты на место после замены мотора печки.

Для работы потребуется:

набор плоских и крестовых отвёрток;
комплект головок;
набор ключей.
лампа;
плоскогубцы.

Последовательность действий:

демонтируем водительское сидение (освобождаем пространство для работы);
снимаем бардачок;
убираем боковую накладку стойки салона;
откручиваем крепёжные болты и отводим панель приборов в сторону, фиксируем её;
снизу огибаем фиксатор колодки и отсоединяем штекер питания от электродвигателя печки;
извлекаем двигатель и меняем его на новый (При установке нового агрегата нужно зафиксировать клеем ось крыльчатки, чтобы она случайно не выпала).

Как правило, для того чтобы извлечь моторчик, приходится вырывать несколько кусков утеплителя. Вся работа занимает около 3 часов.

Особенности и нюансы конструкции отопителя

Отметим, что проблемы при замене вызывает не демонтаж, а установка нового радиатора. Есть два основных нюанса, которые затрудняют посадку теплообменника в корпус отопителя. Первый из них – сторона установки. Радиатор вытаскивается в сторону педального блока, и сами педали мешают «выйти» радиатору. Но при демонтаже это проблем не вызывает, поскольку протекший теплообменник можно распилить и извлечь его. А вот новый радиатор поставить невозможно из-за педалей.

Второй нюанс – конструкция самого радиатора. Штуцеры теплообменника для подсоединения трубопроводов системы охлаждения – длинные и проходят через моторный щит. Благодаря этому соединение трубок с радиатором осуществляется в подкапотном пространстве и в случае ослабления хомутов крепления, антифриз, вытекающий через неплотность, не попадает в салон. Но из-за длинных штуцеров вытянуть радиатор печки можно, только сместив корпус отопителя в сторону салона, а это возможно только при снятой передней панели.

Методы замены, которые придумали автолюбители, подразумевают некоторые доработки элементов отопителя, позволяющие поставить радиатор печки. В дальнейшем эти доработки позволяют без проблем и в короткие сроки заменить теплообменник.
