Когда менять колодки на УАЗ Патриот

Замена задних тормозных накладок производится только комплектом, поскольку из-за разной толщины накладок не обеспечивается равномерное торможение. Завод-производитель заявляет срок службы деталей не менее 50 тыс. км. Но при движении по бездорожью во внутренние полости тормозов попадает абразив, ускоряющий износ механизмов.

Для осмотра состояния деталей требуется поднять машину на домкрате, а затем снять задние колеса и чугунные барабаны.

Повреждения колодок, при которых детали подлежат замене:

при толщине фрикционного слоя менее 1,5 мм;
при попадании на поверхность накладки смазочных материалов;
при обнаружении механических повреждений фрикционного слоя;
при разрушении металлического основания из-за низкого качества материала или ошибок при установке.

Как поменять задние тормозные колодки на УАЗ Патриот

В виду особенности конструкции и использования замена задних барабанных тормозных колодок происходит достаточно редко. При небольшом ежегодном пробеге они меняются раз в несколько лет. Поэтому могут возникнуть сложности при замене задних тормозных колодок. Связано это с тем, что непросто снять тормозной барабан и открутить закисшие за годы болты.

Завод рекомендует периодически снимать тормозной барабан и производить чистку и смазку деталей тормоза. Удобным случаем для проверки задних тормозов можно считать момент замены передних тормозных колодок — самое время вспомнить о задних тормозах.

Попутно нам предстоит: — проверить состояние тормозного барабана и степень его износа. — произвести регулировку тормозных механизмов — делается всегда. — при необходимости произвести замену тормозных цилиндров — подкрасить тормозной барабан, чтобы ржавчина не портила уважение в своему Патриоту.

Нам понадобятся: — комплект тормозных колодок — пыльники на тормозные цилиндры — настоятельно рекомендуем сразу же их приобрести. Мы считаем, что это расходный материал. — две стяжные пружины колодок заднего тормоза — два защитных колпачка для клапана выпуска воздуха — смазочные материалы — свежая тормозная жидкость — черная краска по ржавчине (не обязательно)

Перед началом работ проверьте уровень тормозной жидкости. При возврате цилиндров уровень тормозной жидкости поднимется. Часть жидкости может вылиться из бачка. Удалите часть жидкости из бачка перед началом работ используя пипетку или шприц.

1. Подложить булыжники (противооткаты) с обеих сторон другого заднего колеса, чтобы авто не скатилось и не свалилось с домкрата. Или используйте подъемник на сервисе на удобной высоте. 2. Открутить немного (сорвать) болты крепления колеса. 3. Снять с ручного тормоза. Установить в нейтральное положение рычаг переключения передач. 3. Поднять колесо УАЗ Патриот домкратом так, чтобы колесо возвысилось над поверхностью земли на 2-3 см. 4. Покрутить колесо и оценить его состояние. Проверить наличие люфта, пытаясь поднять колесо за нижнюю часть. Проверить состояние резины. 4. Снять колесо. Положить колесо под порог автомобиля. Оно будет выполнять страховку на случай, если домкрат не удержит автомобиль по какой-либо причине. 2. Очистить тормозной барабан от грязи и ржавчины. Очистить от грязи место крепления тормозной трубки и болты крепления рабочего цилиндра с обратной стороны тормозного щита. 2. Вывернуть три винта крепления тормозного барабана. Именно это сделать может оказаться не просто. 2. Снимите барабан. Из-за выработки барабана тормозные колодки находятся как-бы внутри него в образовавшейся выямке

Поэтому перед снятием барабана рекомендуется осторожно простучать барабан. Барабан снимается выпрессовыванием посредством вкручивания в барабан трех болтов в специальные отверстия

Вверните три болта М8 в резьбовые отверстия тормозного барабана и, равномерно затягивая болты, спрессуйте барабан со ступицы.

Процесс замены

Алгоритм замены накладок нового образца на машине 2016 г., оснащенной раздаточным редуктором «Деймос», состоит из этапов:

Установить упоры под передние колеса, а затем поднять домкратом заднюю часть машины. Установить под порог страховочную опору, предотвращающую падение автомобиля на землю при поломке домкрата. Рычаг стояночного тормоза находится в опущенном состоянии.
Отвернуть гайки крепления и снять колесо со ступицы.
Выкрутить винты, удерживающие тормозной барабан. Поскольку элементы ржавеют, то для откручивания используется зубило или ударная отвертка.
Стянуть внешний корпус тормозного механизма при помощи болтов М8, которые равномерно вкручиваются в штатные отверстия для крепления детали на ступице.
Осмотреть внутреннюю часть снятого тормозного узла. Если на поверхности имеется бортик (появляется в результате выработки детали), то он стачивается на токарном станке. При износе детали свыше регламентированного предела элемент подлежит замене. При эксплуатации изношенной детали происходит чрезмерный выход поршней из гидравлического цилиндра, что приводит к выдавливанию манжеты и заклиниванию узла.
Утопить поршни цилиндра, равномерно сжав тормозные колодки к центру. Рекомендуется отвернуть крышку бачка с жидкостью и откачать 10-15 мл вещества.
Отвернуть опорные пальцы, расположенные в нижней части колодок. Снять пружины, соединяющие колодки между собой и с рычагом привода стояночного тормозного узла.

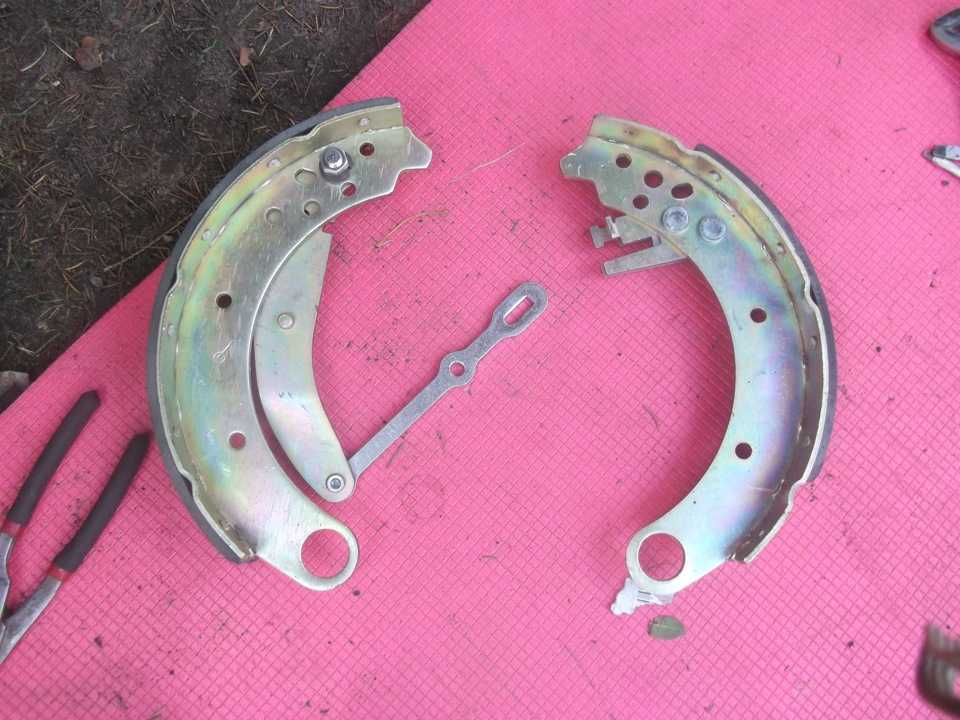

Снять изношенные детали, а затем смонтировать на штатное место новые элементы. Перед началом установки из полости тормозного узла удаляются продукты износа колодок и грязь, осматриваются резиновые элементы тормозного цилиндра. При обнаружении разрывов или течи жидкости требуется заменить привод на деталь в сборе.
Установить в верхнее положение регулировочный клин (находится в верхней части колодок). Для удержания деталей используется отверстие, выполненное в основании колодки. В канал вставляется болт размера М8 или стальной стержень подходящих диаметра и длины. Клин и дополнительная пружина обеспечивают автоматическую корректировку зазора в процессе эксплуатации автомобиля.
Надеть на место пружины, а затем выполнить предварительную регулировку положения тормозных элементов. Определение позиции обеспечивает корректную работу стояночного тормоза и исключает вероятность трения фрикционных накладок о внутреннюю поверхность барабана при движении автомобиля.
Установить на штатное место чугунный корпус механизма, а затем выполнить 3-4 нажатия на педаль управления тормозной системой автомобиля. Для корректировки положения накладок необходимо развести элементы ключом на 6 мм, которым проворачиваются пальцы.

При настройке стояночного привода владельцы сталкиваются с проблемой заедания тросов в оболочках. Для восстановления работоспособности под чехол заливается жидкая смазка. Затем необходимо прижать рычаг, расположенный сзади механизма, к опорному диску. При опущенном рычаге производится нажатие на педаль, клин освободится и подтянется пружиной на 1 или 2 зуба, обеспечивая корректировку зазора между накладкой и поверхностью барабана.

На машинах со стандартной раздаточной коробкой (выпуска до августа 2013 г.), используется отдельный узел для фиксации автомобиля на стоянке. Для замены колодок основного тормоза требуется вывесить колесо и снять детали, закрывающие колодки. Конструкция узлов и методика снятия не отличаются от процедуры при обслуживании автомашины с редуктором «Деймос». Затем с кромки цилиндра снимается защитный колпак и отверткой демонтируется стяжная пружина. После разведения руками колодок пружина вынимается из посадочного места.

Снять боковые крепления колодок, удерживая стержень рукой и одновременно поворачивая тарелку на 90°. Извлечь пружину и фиксирующие элементы, а затем отвернуть крепления опорных пальцев.

Поскольку резьбовые соединения расположены под днищем машины, то для облегчения процедуры на поверхности наносится жидкость типа WD40. Вынуть пальцы, что позволит снять изношенные колодки совместно с пластиной опорных элементов.

Удалить грязь и осмотреть детали механизма, поврежденные или корродированные элементы подлежат замене. Перед сборкой на внутреннюю поверхность щита наносится тонкий слой тугоплавкой смазки для тормозных узлов, снижающий силу трения колодок при работе. После установки деталей производится регулировка зазора путем вращения опорных пальцев (расположены со стороны днища на щите). При корректной настройке колесо вращается свободно, не задевая о фрикционную накладку чугунным барабаном.

О задних тормозных колодках уаз патриот

Сложно себе представить автомобиль, у которого торможение осуществляется только лишь передними колесами. Такое торможение очень опасно, так как невозможно предугадать поведение авто в момент нажатия на педаль тормоза. Поэтому каждый современный автомобиль оснащен как передними, так и задними тормозными колодками. На некоторых зарубежных моделях задние колодки имеют такую же конструкцию, как и передние. На внедорожнике УАЗ Патриот отличаются от передних, хотя в итоге выполняют одну и ту же функцию. Рассмотрим, что же представляют собой задние колодки на УАЗ Патриот, какие лучше устанавливать и как происходит процесс их замены.

Конструкция
- Что поставить на Патриот
- Замена

Конструкция

Назначение тормозных изделий на внедорожнике УАЗ Патриот понятно всем, а вот с конструкцией разберемся подробнее. Задние тормоза на внедорожнике барабанного типа, что говорит об основном рабочем элементе – барабане. Колодки представляют собой две дугообразные стальные конструкции, на верхний (наружний) слой которых нанесен фрикционный материал, имеющий низкие показатели скольжения. Также эти стальные конструкции имеют основание, за счет которого изделие закрепляется внутри барабана.

Задние колодки, по сравнению с передними, имеют более продолжительный срок службы, а именно составляет он около 50 тысяч км пробега.

Устанавливаются колодки на внедорожнике УАЗ Патриот в задние колеса, а точнее в барабан. При нажатии на педаль тормоза, механизм передает усилие на поршень, который, в свою очередь, действует на колодки, прижимая их к барабану. Таким образом, происходит торможение задних колес не только на внедорожнике УАЗ Патриот, но и на всех автомобилях с барабанным механизмом тормозной системы.

Что поставить на Патриот

Штатные тормозные устройства барабанного механизма на УАЗе Патриот при изнашивании создают неприятный скрип из-под колес. Причина скрипа обычно заключается не в износе фрикционной части, а в составе, из которого изготовлена накладка. Часто в нее добавляется асбест, что собственно вызывает оседание пыли на барабане, которая способствует образованию скрипа. На самом деле причин скрипа очень много, поэтому при появлении таких звуков водители стремятся заменить изделия на новые. На внедорожник можно установить устройства следующих фирм:

Важно также знать, что производители Ульяновского внедорожника установили в свое творение задние устройства, которые имеют отличия: так как одна идет длинная, а вторая короче. Это единственное отличие от всех других моделей автомобилей, где изделия абсолютно одинаковы по длине

При выборе изделий важно знать их каталожный номер – 12-3501090. По номеру изделия найти гораздо проще.

Замена

Замена задних устройств производится в случае, когда:

толщина накладки равна меньше 1,5 мм;
на поверхности накладки имеются следы замасленности;
имеется механическое повреждение стального основания или фрикционной части.

Прежде чем приступить к снятию изделий, необходимо откачать жидкость из бачка, так как при утапливании поршней ее количество увеличится и вытечет наружу.

К сведению! Замена изделий обязательно производится комплектом с обеих сторон.

Приступаем к замене:

Извлекается заднее колесо.
Снимается тормозной барабан.
Извлекается резиновый колпачок с рабочего цилиндра.
Выводится из зацепления с колодкой стяжная пружина, воспользовавшись при этом отверткой.
Можно развести по сторонам изделия и извлечь пружину.
Одной рукой придерживается стержень прижимной пружины, а другой необходимо нажать на верхнюю чашу и провернуть ее на угол 90 градусов.
Извлекаются все элементы: пружина, верхняя и нижняя чашки.
Удаляется стержень пружины и отвинчивается гайка крепления опорного пальца. При этом необходимо палец удерживать от проворачивания.
Извлекается палец и удаляется колодка.

Аналогичным способом извлекается и второе изделие при этом, не забывая снимать пластину опорных пальцев.

Все детали, которые изношены необходимо заменить. Перед установкой новых изделий, следует на тормозной щит, рекомендуется нанести специальную тугоплавкую смазку. Далее, осуществляется замена: устанавливаются новые колодки на место, при этом освободив поршни от фиксаторов с помощью пассатижей. Устанавливается на место барабан и колесо. Точно так же производится замена с другой стороны автомобиля.

Подытоживая, можно сказать, что исправность задних изделий не менее важна, чем передних. Поэтому при первых подозрениях об износе изделий, следует немедленно их заменить.

Снятие и установка колодок заднего колеса УАЗ Патриот 2014

Некоторые автомобили УАЗ Патриот оборудуются механизмом стояночного тормоза, установленным в механизм тормозов задних колес (рис. 1). Поэтому замена тормозных колодок имеет свои особенности.

Для замены задних колодок устанавливаем автомобиль на подъемник или смотровую канаву.

Снимаем автомобиль со стояночного тормоза, опустив рычаг ручного тормоза.

Заменять колодки нужно одновременно с обеих сторон автомобиля.

Поднимаем заднюю часть автомобиля, снимаем заднее колесо.

С наружной части тормозного щита снизу ослабляем контргайки и ключом на 6 устанавливаем разводные пальцы метками навстречу друг другу (рис. 2).

Этим самым мы сводим колодки.

Для замены колодок задних колес нужно снять ступицу (если колодки не нужно менять этот пункт можно пропустить), для этого откручиваем гайки крепления полуоси к ступице (рис. 3).

Извлекаем полуось и прокладку ступицы (рис. 4).

Ударной отверткой отворачиваем два винта крепления тормозного барабана (рис. 5).

Вкручиваем три болта Ø 8 мм в тормозной барабан и вкручивая поочередно выпрессовываем тормозной барабан (рис. 6).

Снимаем тормозной барабан.

С помощью зубила и молотка отгибаем ус контрящей шайбы (рис. 7).

Трубчатым ключом на 55 отворачиваем контргайку (рис. 8).

Извлекаем контргайку, стопорную шайбу и откручиваем регулировочную гайку ступичных подшипников.

Перед разборкой тормозного механизма нужно запомнить положение деталей тормозного механизма, крепление всех пружин, чтобы при сборке не перепутать.

Признаки износа фрикционных накладок

Первым признаком того, что пора поменять тормозные колодки, становится писк фрикционных накладок, по мере износа переходящий в металлический скрежет при резком торможении. При критическом износе неисправность тормозов проявляется в биении колес, увеличении пути торможения.

При осмотре тормозов даже невооруженным глазом можно заметить уменьшение толщины, сколы, трещины фрикционной накладки, металлический налет, замасленную поверхность, борозды на тормозном диске, люфты крепежа суппорта. Ремонт колодок (смену или наклепку фрикционных накладок) применяют только для редких моделей иномарок, старых отечественных автомобилей.

Стоимость ремонта и обслуживания тормозной системы

Вопрос, сколько стоит замена колодок, актуален для владельцев бюджетных иномарок, российских «Жигулей» и «Калин». В автосервисе С-МОТОРС стоимость тормозных колодок не увеличивается посредническими наценками. Автосервис закупает расходники по оптовым ценам, при установке не применяет торговых наценок.

Учтите, что при замене тормозных колодок цена работы автомеханика не включает стоимости заменяемого комплекта. В стоимость замены колодок входят операции по разборке, сборке, регулировке тормозных механизмов.

Цена зависит от особенностей тормозной системы автомобиля, от сложности проведения работ и технического состояния. Зная VIN номер автомобиля, мы можем назвать точную цену работ и запчастей. Звоните!

Вид услуги	Цена в рублях
Замена тормозных колодок, дисковые тормоза	700 ₽
Обслуживание передних тормозных механизмов за 1ед	250 ₽
Обслуживание задних тормозных механизмов за 1ед	250 ₽
Замена колодок ручного тормоза при снятом тормозном диске 1 сторона	500 ₽
Замена передних тормозных дисков (комплект)	2000 ₽
Замена задних тормозных дисков (комплект)	2000 ₽
Замена тормозного шланга	400 ₽
Замена тормозной трубки передний контур	800 ₽
Замена главного тормозного цилиндра	1200 ₽
Замена тормозной жидкости	1200 ₽

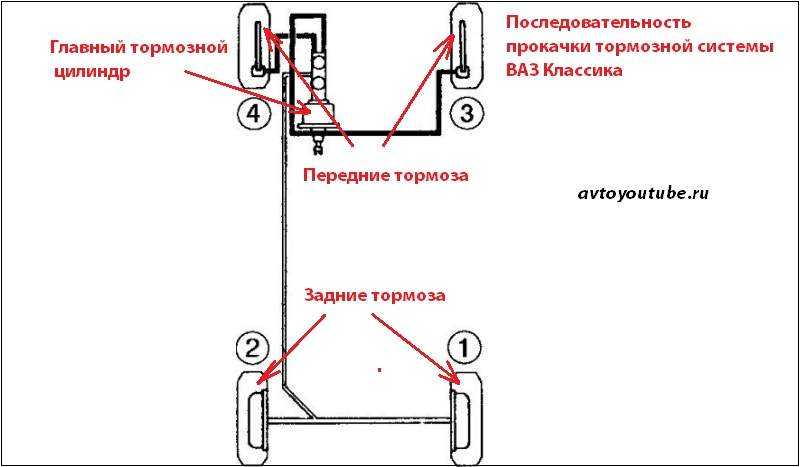

Прокачка тормозной системы, удаление воздуха	1200 ₽
Замена рабочего цилиндра переднего тормозного механизма( переборка суппорта) с демонтажом	1500 ₽
Замена рабочего цилиндра заднего тормозного механизма( переборка суппорта) с демонтажом	1500 ₽
Замена переднего тормозного суппорта	1000 ₽
Замена заднего тормозного суппорта	1000 ₽
Обслуживание механизма ручного тормоза 1 сторона	250 ₽
Замена троса ручного тормоза за 1сторона	1500 ₽
Регулировка привода ручного тормоза (ручника)1 сторона	400 ₽
Замена блока антиблокировочной системы (абс) тормозов ( с адаптацией)	5000 ₽
Замена задних тормозных барабанов 1сторона	1200 ₽
Замена заднего тормозного цилиндра при снятом барабане 1 сторона	500 ₽

Правильные технологии замены

У переднеприводных авто расходные детали передних тормозов заменяются чаще, но процедура с точки зрения опытных автомехаников не отличается сложностью. Труднее поменять задние тормозные колодки, доступ к которым затруднен расположением бензобака, барабанным механизмом тормозов.

Чтобы технологически правильно заменить тормозные колодки (как правило, меняются на одной оси попарно), нужно:

Вывесить машину на гидравлическом подъемнике или установить ее прочные подпорки. Поддомкрачивание одного колеса вдвое увеличивает время работы. Демонтировать стопорные кольца. Снять заглушки суппорта и направляющие пальцев. Открутить болты крепления суппорта. Заржавевшие болтовые соединения легче откручиваются после обработки жидкостью WD-40. Отвести и зафиксировать суппорт. Для фиксации используется мягкая отожженная проволока. Поддеть удерживающую пластину, извлечь колодку. Специальным ключом вдавить поршень тормозного цилиндра и провернуть его, установив в пазы

Операция проводится осторожно, чтобы не порвать пыльник цилиндра. Установить новую деталь, собрать механизм тормоза

Обязательно проводится смазка направляющих. Проверить тормоза вручную и в движении.

Источник

Какие задние колодки ставить на УАЗ Патриот

Детали отличаются в зависимости от типа применяемой раздаточной коробки:

На машинах с классическим редуктором, выпущенных до 2013 г., использовались детали 3151-3501090-10 (спереди) и 3151-3502091-10 (сзади), имеющие ширину рабочей поверхности 50 мм. Завод поставляет на рынок запчастей несимметричные оригинальные накладки 3160-3502105-10 и 3160-3502106-10, которые приклепывают к основанию при помощи 8 и 12 заклепок соответственно. Рекомендуется использовать оригинальные фиксаторы размером 4*9 мм, поставляемые заводом под каталожным номером 3151-3501107.
С началом использования элементов трансмиссии производства “Деймос” изменилась конструкция задних тормозных механизмов. Для машин, собранных после августа 2013 г., следует использовать накладки нового типа. Детали поставляются комплектом 3163-3502082, который собран из элементов с каталожными номерами 3163-3502088 и 3163-3502089.

Читайте про задние дисковые тормоза на УАЗ Патриот

Аналоги задних колодок

Выбираем тормозные колодки.

На рынке запасных частей имеются детали, выпущенные сторонними производителями:

Набор производства компании Альфа номер А250004 (только на 1 сторону). Детали подходят для машин со стояночным тормозом на заднем колесе, цена находится в пределах 500 руб.
Детали для машины раннего образца выпускаются фирмой АДС. Производитель предлагает колодки стандартного типа и с усиленной конструкцией. Элементы продаются попарно, стоимость набора составляет 700 руб.
Набор СЭД-ВАД, предназначенный для поздних машин (цена 400 руб.).

Замена тормозных колодок УАЗ Patriot

Задача : заменить тормозные колодки на УАЗ Patriot

Колодки родные меняю на чудо поз названием Fenox.

Откручиваем 5 гаек, ключ понадобится на 22 и отвертка крестовая для 2 болтов у кого стоит крышка.

Снимаем колесо и видим картинку.

Откручиваем два болта, ключ на 12 или головка на 12, можно один открутить второй на пару оборотов ослабить и повернуть данную пружину. Для меня снять это все удобнее.

Вставляем две отвертки (я использовал стамеску и отвертку) и начинаем отжимать на себя, тормозные колодки освободятся.

Спокойно их достаем

Вставляя одну новую колодку, мне проще с начало вставить правую сторону, и не забывайте поршня сжимаются.

Отжимаем 2 маленьких поршня (я отжимал их рожковым ключом на 24), и не забывайте про пыльники они очень нежные можно их очень быстро порвать, так что аккуратней)

Вставляем вторую колодку

Прикручиваем обратно упорную пружину на 2 болта, ключ на 12.

Ставим колесо обратно, прикручиваем 5 гаек, ключ на 22 и отвертка крестовая для 2 болтов для крышки.

Снимаем с домкрата.

Все готово и радуемся и 2 колесо аналогично 1.

На все про все ушло времени минут 15-20, не спеша.

И помните при установке новых тормозных колодок уровень тормозной жидкости значительно увеличится, так как тормозные цилиндры будут возвращены в начальное положение. При этом количество жидкости может оказаться больше, чем объем бачка и излишки вытекут из него. У меня поднялось на 75 миллиграмм по мерному стакану.

Заодно осмотрите пыльники цилиндров и шланги, тормозные диски, трубку АБС (если есть) и все что к ним подходит.

Замена тормозных колодок задних колес УАЗ Патриот

Заменяйте колодки в следующих случаях:

— толщина фрикционных накладок меньше минимально допустимого значения (1 ,5—2 мм); — поверхность накладок замаслена; — фрикционная накладка непрочно соединена с основанием; — на накладках образовались глубокие борозды и сколы.

Будьте осторожны при работе отверткой. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин. Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость. После снятия стержней прижимных пружин закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Колодки заменяйте одновременно в тормозных механизмах обоих задних колес.

Вам потребуются: ключи «на 8», «на 19», отвертка с плоским лезвием, раздвижные пассатижи.

1. Снимите колесо.

2. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «МАХ» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

3. Снимите тормозной барабан.

4. Снимите защитный колпачок.

5. Оперев отвертку на тормозной цилиндр, выведите стяжную пружину из зацепления с колодкой

6. Разведите колодки.

7. Снимите стяжную пружину.

8. Удерживая стержень прижимной пружины, нажмите на верхнюю чашку, поверните ее на 90°.

9. Снимите верхнюю чашку, прижимную пружину и нижнюю чашку.

10. Извлеките стержень прижимной пружины.

11. Удерживая опорный палец от проворачивания, отверните гайку его крепления.

12. Извлеките палец.

13. Снимите колодку и втулку опорного пальца.

14. Аналогично снимите вторую колодку. При этом снимется пластина опорных пальцев.

15. Очистите от загрязнений и осмотрите детали тормозного механизма. Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

16. На места трения тормозных колодок о тормозной щит нанесите тугоплавкую смазку для тормозных механизмов.

17. Освободите поршни рабочего цилиндра от фиксирующего приспособления, раздвижными пассатижами сожмите поршни рабочего цилиндра и установите тормозные колодки.

18. Установите тормозной барабан

19. Установите на место колесо и отрегулируйте зазор между тормозными колодками и барабаном.

Артикул и стоимость хороших аналогов родных задних тормозных колодок для УАЗ Патриот

Оригинальны задние колодки не лучшим образом показывают себя в процессе эксплуатации. Они скрипят, пищат и вибрируют во время остановки машины. Поэтому опытные водители рекомендуют приобретать аналоги фирменных расходников, лучшие варианты из которых представлены ниже.

Таблица — Наилучшие аналоги 3151350109010

Производитель колодок	Артикул	Примерная цена, рубль
Автодеталь	3151350109010	400-500
Trialli	GF 233	950-1000
GAZ	24350110501	460-500

Таблица — Лучшие альтернативы 3151350209110

Производитель колодок	Артикул	Примерная цена, рубль
Lada	24350110501	460-500
Автодеталь	3151350209110	360-400
Trialli	GF 233	960-1000

Таблица — Хорошие альтернативы 3163350208889

Производитель колодок	Артикул	Примерная цена, рубль
Автодеталь	4693501090	300-350
GAZ	4693501090	300-350
АЛЬФА	3163-00-3502088/89	350-400

Конструкция

Что поставить на Патриот

Markon;
ТИИР;
STS.

При выборе изделий важно знать их каталожный номер – 12-3501090. По номеру изделия найти гораздо проще.

Замена

Замена задних устройств производится в случае, когда:

толщина накладки равна меньше 1,5 мм;
на поверхности накладки имеются следы замасленности;
имеется механическое повреждение стального основания или фрикционной части.

Приступаем к замене:

Извлекается заднее колесо.
Снимается тормозной барабан.
Извлекается резиновый колпачок с рабочего цилиндра.
Выводится из зацепления с колодкой стяжная пружина, воспользовавшись при этом отверткой.
Можно развести по сторонам изделия и извлечь пружину.
Одной рукой придерживается стержень прижимной пружины, а другой необходимо нажать на верхнюю чашу и провернуть ее на угол 90 градусов.
Извлекаются все элементы: пружина, верхняя и нижняя чашки.
Удаляется стержень пружины и отвинчивается гайка крепления опорного пальца. При этом необходимо палец удерживать от проворачивания.
Извлекается палец и удаляется колодка.

Аналогичным способом извлекается и второе изделие при этом, не забывая снимать пластину опорных пальцев.

Итоги

Тормозные колодки являются важным элементом авто, и их своевременная замена существенно снижает риск возникновения дорожно-транспортных происшествий. Если есть признаки их износа, то следует воздержаться от эксплуатации машины, до произведения замены. Подбор колодок и осуществление ремонтных работ лучше доверить профессионалам, так как отсутствие опыта, совершаемые поспешно неаккуратные действия могут привести к существенному повышению затрат. Кроме этого, заказав услугу в автосервисе, любой владелец этой марки авто, избавит себя от грязной и достаточно трудоемкой работы, которая отнимает немало времени и сил.

Источник
