Замена тормозных колодок

Как заменить тормозные колодки

С тем, как проверить степень износа деталей, мы разобрались. Теперь можно перейти непосредственно к процедуре из замены. Для этого понадобится такие инструменты и приспособления:

смотровая яма, домкрат или эстакада;
балонник;
набор ключей;
деревянный брусок;
молоток или небольшая кувалда;
пассатижи;
отвертка;
wd-40 для смазки.

Следует обратить особое внимание на то, что без специального приспособления виде ямы или подъемника за данную работу лучше не браться. Некоторые водители проводят манипуляции с системой ручника и без ямы, заезжая на высокий бордюр, или подкладывая под машину колеса

Но данные методы не являются безопасными, потому от них лучше воздержаться.

Подвеска

При пробеге в 100 тысяч километров требуется ремонт подвески. Она может показать свою неисправность в неправильном ведении автомобиля, стирании одной из покрышек. Но, для того чтобы установит точную причину поломки надо продиагностировать «Волгу». Если установлено, что это подвеска, есть 2 варианта: оставить машину для ремонта профессионалами (заплатив при этом немало денег), или пригнать свою «ласточку» в гараж. Инструкция подскажет, какие детали требуются для замены.

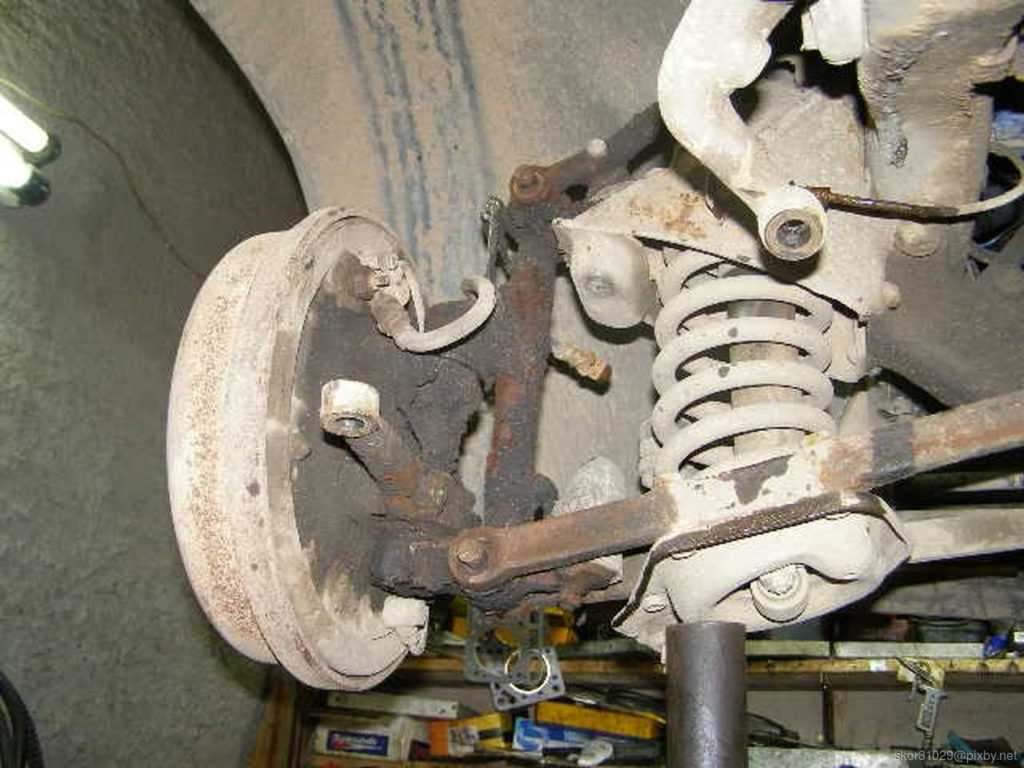

Так выглядит неисправная передняя подвеска

Если ремонт производить своими руками, то это займет долгий период времени (около месяца). Потому что это всё очень кропотливое дело. Даже при том, что все детали возможно купить на рынке или в магазине без особого труда. Часть рулевого узла – трапеция, втулки, шайбы, болты, прокладки, смазки, жидкости.

Внешний вид ступицы ГАЗ 31029

Поскольку автомобиль, прошедший такой путь в тысячи километров, ремонтируется «на дому», то сложность вся будет в том, чтобы снять детали, потому как болты, шурупы и остальные составные части изрядно заносились. Заржавели или закипели. Многие составные детали износили свою смазку и стали сухими, покрылись коррозией. В этом случае просто ключи не подойдут, требуется сила, кувалда, паяльная лампа, «жидкий ключ». А еще всякого рода масла для смазывания болтов, жидкости для улучшения сворота. После долгих и кропотливых трудов, которые требуют не только приложения силы, но и огромного терпения, составные подвески снимаются с «Волги».

Требуется пересмотреть все мельчайшие детали, где надо смазать, где надо заменить на новые составляющие. Установка нового исправленного и смазанного механизма идет в обратном порядке от порядка снятия.

Ремонтировать автомобиль самостоятельно тяжело, поэтому обязательно требуется помощник. И будет замечательно, если он хорошо разбирается в отечественных автомобилях. Это не только помощь в ремонте, но и еще безопасность. Потому что ключ может слететь с детали, или сама деталь ненароком может упасть (все-таки Волга проехала немало километров.). Следует тоже учитывать и качество дороги и зимние месяцы, когда покрытие засыпается средствами ото льда и снега. Это все, что очень влияет на металл, а машина сделана из металла, а не из пластика.

Смотрите в видео: Как отремонтировать переднюю подвеску.

Замена тормозных колодок задних колес на автомобиле Волга ГАЗ 31105

Инструменты:

отвертка плоская большая
гаечный ключ накидной изогнутый 14 мм
гаечный ключ накидной изогнутый 19 мм
гаечный ключ рожковый 17 мм
монтировка — 2 шт.

Примечание:

Снимаем с автомобиля Волга ГАЗ 31105 заднее колесо. Затягиваем рычаг ручного тормоза.

1. Плоской отверткой отворачиваем три винта крепления тормозного барабана.

Если винты из-за коррозии отвернуть не удается, застопорив тормозной барабан ручным тормозом, отворачиваем винты ударной отверткой с наконечником под шлиц.

2. Отпускаем рычаг ручного тормоза. Наживляем три болта М8 в резьбовые отверстия (не имеющие зенковки), предназначенные для снятия тормозного барабана.

3. Равномерно заворачивая болты, снимаем тормозной барабан со ступицы.

4. Снимаем тормозной барабан. Если тормозной барабан не удается снять (мешают колодки), ослабляем трос ручного тормоза.

Примечание: При снятом тормозном барабане на автомобиле Волга ГАЗ 31105 не нажимайте педаль тормоза.

5. Выводим стяжную пружину из зацепления с передней колодкой и снимаем пружину специальным крючком.

6. Стяжную пружину из зацепления с передней колодкой можно вывести, поддев отверткой, затем снимаем пружину.

7. Поддерживая со стороны тормозного щита стойку прижимной пружины передней тормозной колодки нажимаем на наружную чашку пружины и, повернув её на 90°, снимаем пружину вместе с чашками.

8. С обратной стороны тормозного щита вынимаем шпильку.

9. Сдвигаем переднюю тормозную колодку вперед и снимаем пружину с разжимного стержня.

10. Снимаем стойку с задней тормозной колодки.

11. Накидным ключом «на 19» отворачиваем гайки двух опорных пальцев, удерживая пальцы специальным ключом «на 6».

12. Вынув палец задней колодки, отсоединяем наконечник троса стояночного тормоза от рычага привода ручного тормоза.

13. Снимаем заднюю тормозную колодку.

14. Вынув другой палец, снимаем переднюю тормозную колодку.

Примечание: Длина фрикционной тормозной накладки передней тормозной колодки — 300 мм, а задней тормозной колодки — 200 мм. 15. При установке новых тормозных колодок на задней колодке необходимо закрепить рычаг привода ручного тормоза, а на передней тормозной колодке — разжимной стержень и регулировочный эксцентрик ручного тормоза. Снимаем эти детали со старых тормозных колодок.

16. Расшплинтовываем болт-ось рычага привода ручного тормоза.

17. Удерживая отверткой болт-ось, ключом «на 17» отворачиваем гайку.

18. Разъединяем тормозную колодку и рычаг.

19. Вынимаем из торомозной колодки шплинт.

20. Ключом «на 17» отворачиваем гайку болта-оси разжимного стержня, удерживая болт-ось шлицевой отверткой.

21. Снимаем разжимной стержень.

22. Удерживая эксцентрик шлицевой отверткой, отворачиваем контргайку ключом «на 19».

23. Снимаем регулировочный эксцентрик ручного тормоза.

24. Собираем и устанавливаем на автомобиль Волга ГАЗ 31105 тормозные колодки в обратной последовательности. При сборке лыски опорных пальцев должны быть повернуты навстречу друг другу.

25. Так как тормозные накладки новых тормозных колодок толще изношенных, перед установкой тормозного барабана необходимо утопить поршни в цилиндр. Для этого сдвигаем тормозные колодки с помощью двух монтажных лопаток или отверток.

26. Если тормозной барабан не удается надеть ключом «на 19» ослабляем затяжку контргайки и, вращая регулировочный эксцентрик, сводим тормозные колодки.

27. Устанавливаем тормозной барабан (обязательно затянув три винта его крепления), и нажимаем несколько раз педаль тормоза. Для выполнения следующей операции помощник должен нажать и удерживать нажатой педаль тормоза.

28. Вращая опорные пальцы по направлению стрелок, подводим нижнюю часть тормозных колодок к тормозному барабану.

29. В этом положении ключом «на 19» слегка затягиваем гайки пальцев, удерживая пальцы специальным ключом «на 6».

30. Отпустив педаль тормоза, проверяем легкость вращения тормозного барабана (при задевании за накладки чуть отводим тормозные колодки) и окончательно затягиваем гайки пальцев. После этого регулируем ручной тормоз.

В статье не хватает:

Фото инструмента
Качественных фото ремонта

Система тормоза

На колесах спереди стоит система тормоза дисковая (металлические диски) с поршнем, скоба плавающая. Когда система подает команду торможения, происходит надавливание поршня на колодку, внутри она прижимается к диску (дисковый механизм). Тем временем, скоба снаружи действует на колодку в противоположном ходе. Колодки тормоза постепенно стираются.

Если стирание произошло больше чем на 3 миллиметра, колодки требуется срочно поменять, в противном случае нельзя производить эксплуатацию автомобиля. Тормозные диски ГАЗ-3110 установлены на ступице и закреплены болтами. Диск может стереться в процессе работы на 19 мм, если больше его требуется менять. Скоба крепится к поворотному механизму 2-мя болтами. В соединении скобы располагается тормозной цилиндр ГАЗ-3110.

Для защищённости от внешних факторов цилиндр прикрыт резиновым пыльником. Внутри цилиндра есть проточка, в неё помещена манжетка (кольцо, которое играет роль уплотнителя). При работе плунжер (поршень) поднимается вверх, манжетка съеживаться, а при окончании работы плунжер возвращается назад. В связи с этим возникает зазор между диском, а также тормозной колодкой. Сам цилиндр имеет особый клапан.

На задних колесах тормоза барабанные. Цилиндры имеют 2 поршня. После колодки идёт зазор, он регулируется самостоятельно (автоматически). Чтобы не было свободного движения поршня, туда поставлены специальные кольца, называемые упорными. Поэтому существует неизменный зазор. Величина стирания колодки равна величине передвижения колец.

Внешний вид задних тормозных колодок ГАЗ-3110

Главный тормозной цилиндр прикреплен у основания усилка, который является диффузионным. Сверху на цилиндре существует датчик и бочок. Датчик подает данные о количестве жидкости предназначенной для тормоза.

Внешний вид решетки радиатора на ГАЗ-3110 «Волга» и способы ее утепления

В системе рабочие детали тормоза время от времени требуется заменять, а также замены от себя требует жидкость, которая выполняет важные функции в данной системе. После замены необходимо прокачать тормоза. Один человек не сможет этого сделать.

Так выглядит главный тормозной цилиндр

Это интересно: Возможные неисправности гидроусилителя рулевого управления, их причины и способы устранения ГАЗ-31105

Замена задних колодок

Разборка тормоза и замена колодок выполняются в такой последовательности:

отсоединить конец троса 10 от рычага 3 ручного привода колодок и снять рычаг
отсоединить верхнюю 5 и нижнюю 9 стяжные пружины
повернуть чашки 1 опорных стоек и снять их вместе со стойками, пружинами и нижними чашками
снять колодки 2, выведя их из пазов поршней цилиндра 4
снять распорную планку 6.

Тормозной механизм заднего колеса

Устанавливать новые колодки необходимо в обратной последовательности за исключением того, что при установке колодки необходимо предварительно установить ось рычага привода колодок, а распорную планку 6 колодок установить после монтажа опорных стоек.

Установив новые колодки, не забудьте отрегулировать зазоры с помощью эксцентриков 7.

Замена тросика ручника

Со временем этот тросик имеет свойство растягиваться. Стояночный тормоз перестает работать. В этом случае требуется просто заменить тросик. Для этого понадобится новый трос, смотровая яма или эстакада и ключи.

Потребуется 2 ключа «13» ими открутить контрольные гайки.
Снять наконечники тросов с уравнителя.
Снять чехол от грязи. Там есть гайка.
Эту гайку раскрутить, чтобы освободиться от кронштейна.
Через щель в кронштейне вывести трос.
Трос прикрепляется к тормозному щиту болтами. Требуется их открутить. Также открепить наконечник тросика от разжимного рычага на колесе сзади.
Вытянуть тросик.

Рекомендуем посмотреть: как заменить тросик стояночного тормоза.

Таким же путем снимает 2-ой тросик. Ставится новый трос в порядке наоборот. Окончательной точкой служит регулировка.

10.10 Регулировка тормозов

Дисковые тормоза на передних колесах и дисковые или барабанные тормоза на задних колесах регулируются автоматически, поэтому никакие регулировочные работы не требуются. При износе тормозных колодок задние тормоза регулируются при воздействии ножного или ручного тормоза в зависимости от исполнения. Условием этого является безупречная работа механизма регулировки, который на барабанных тормозах находится внутри барабана, а на дисковых тормозах внутри суппорта.

Положение регулировочной гайки (стрелка) на стороне рычага ручного тормоза.

Регулировка ручного тормоза

Для регулировки ручного тормоза следует регулировать гайку на стороне рычага ручного тормоза, в указанном на иллюстрации выше месте. При регулировке действуйте следующим образом:

Установите заднюю часть автомобиля на опоры и отпустите ручной тормоз. Для безопасности подложите перед и за передними колесами кирпичи, чтобы автомобиль не мог съехать с опор.
Выжмите педаль тормоза более 5 раз.
Взведите рычаг ручного тормоза на 6 — 8 щелчков и проверьте, чтобы задние колеса не проворачивались. Снова отпустите ручной тормоз.
В противном случае затяните гайку на рычаге ручного тормоза, пока задние колеса не будут блокироваться при проведении вышеописанной проверки.
Взведите и ослабьте ручной тормоз и проверьте, чтобы оба колеса вращались свободно, и тормозные колодки не скользили по барабану. В случае дисковых тормозов рычаг ручного тормоза на задних суппортах должен возвращаться до упорного болта, после отпускания ручного тормоза.
Проверьте, горит ли контрольная лампа ручного тормоза, если рычаг затянут на 1 — 2 щелчка.
Опустите автомобиль на землю.

Элементы регулировки высоты и люфта педали тормоза

Регулировка педали тормоза

Люфт педали тормоза регулируется ввинчиванием или вывинчиванием выключателя стоп-сигналов. При соответствующей требованиям Спецификаций высоте педали тормоза ослабьте контргайку (1) (см. иллюстрацию) и сместите выключатель (3), пока зазор между стрелками не будет составлять 0.3 -1.0 мм. Возьмите педаль тормоза большим и указательным пальцами и подвигайте вперед-назад, пока не почувствуется сопротивление. Ощутимый люфт должен составлять 1 — 3 мм. В противном случае выполните вышеописанную регулировку.

Для регулировки высоты педали тормоза смещается толкатель главного тормозного цилиндра (2) после ослабления контргайки (6). Высота педали указана в Спецификациях.

Жидкость и ее замена

Чтобы поменять жидкость для тормозной системы в автомобиле ГАЗ-3110 требуется:

ровная чистая поверхность;
очистить клапаны от налипшей пыли, какая в соединении с маслами превратилась в грязь;
проверить данную жидкость (посмотреть в бочке на датчик);

если не хватает, требуется дополнить жидкий состав до max уровня;
когда идет прокачка системы, отвечающей за остановку автомобиля, требуется все время прослеживать уровень жидкости. Если нужно доливать;
прокачивать тормоза следует при выключенном моторе и пустом багажнике, чтобы не было давления на задние колеса.

Смотрите в видео: как заменить тормозную жидкость.

Если в системе присутствует воздух:

снять с клапана прокачки с заднего цилиндра защитный колпачок;
надеть прозрачную трубочку и опустить в емкость с жидкостью;
надавить на педаль «тормоз» 5 раз;
не отпуская педаль, отвернуть клапан воздуха на пол-оборота (чуть-чуть) с помощью ключа на 10;
в жидкости, через прозрачный шланг будут просматриваться пузыри воздуха;

когда педаль газа уйдет в пол (не отпускать), закрутить клапан воздуха до упора, после отпустить педаль;
педаль тормоза нажимать постоянно, пока идет воздух. После чего, снять шланг и надеть колпачок защиты;
во время всей процедуры требуется следить за уровнем, чтобы он не упал ниже min.

Смотрите в видео: как прокачать воздух из тормозной системы.

После прокачки заднего правого тормоза, следует повторить туже процедуру с задним левым тормозом, передним правым, а также передним левым тормозами. Все делается в строгой по очередности.

Когда в тормозной система остается воздух, педаль не уходит в пол, а становится упругой. Требуется проводить прокачку, пока педаль тормоза не будет жестко уходить в пол. Если процедура прокачки занимает долгое время, а воздух идет, это говорит о том, что где-то в системе нет герметичности. Требуется все (шланги, соединения) тщательно проверить. Если произошла где-то утечка (это видно), можно просто затянуть болты. А если, видно, что прохудились кольца и манжеты, то их требуется заменить. Если менять тормозную жидкость, следует проводить прокачку до того момента, когда из шланга не потечет светлая новая жидкость.

Советуем посмотреть: как прокачать тормозную систему.

В рабочей системе можно заменить такие детали:

Колодки на колесах спереди.
Диск и суппорт.
Шланг спереди.
Барабан.
Колодки на колесах сзади.
Плунжер на колесе сзади.
Манжеты.
Конструкция ручника.
Тросик тормоза (ручника).

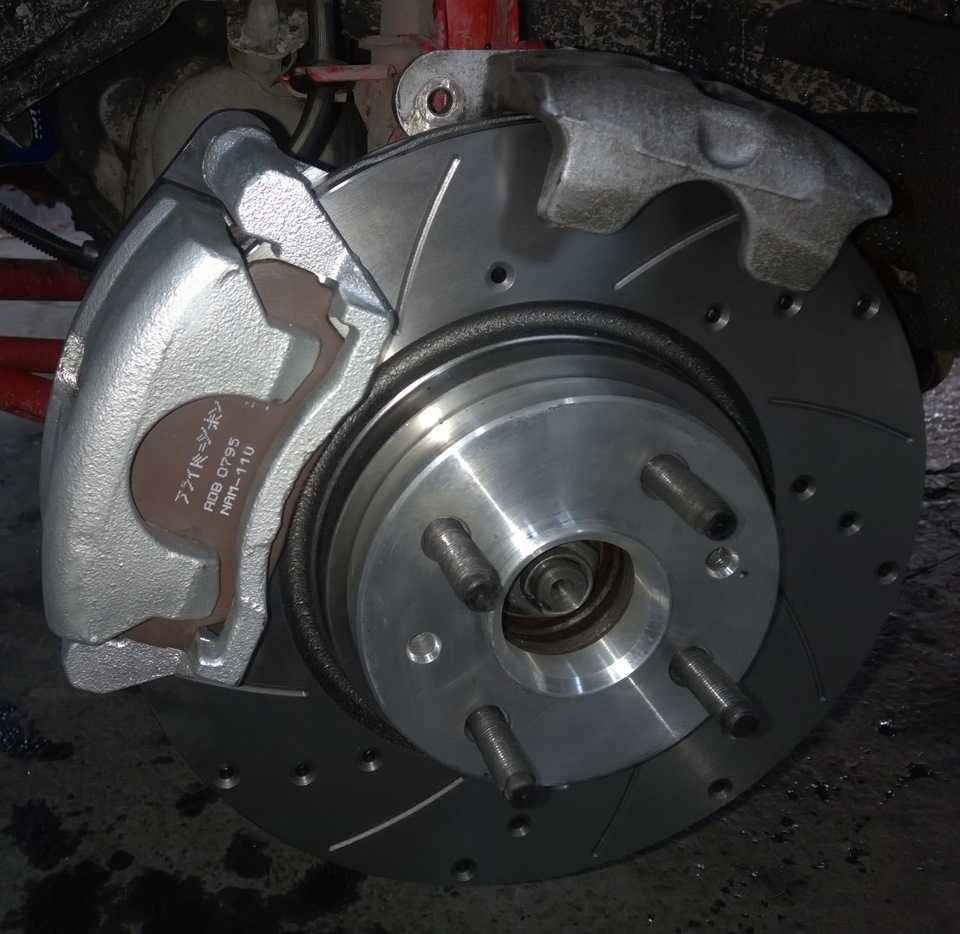

Так выглядит суппорт и тормозной диск

Ручник

Бывают такие случаи, когда ручник отказывается выполнять свои функции. Не держит машину. Хорошо, если это обнаруживается при полной остановке машины. А если требуется в экстренной ситуации тормозить ручником, а он не хочет работать, тогда могут быть плачевные последствия. Но тут еще ситуация зависит от профессионализма водителя (совершить манёвр). Итак, для того чтобы выяснить причину, требуется смотровая яма. Прежде всего, надо посмотреть в каком состоянии тросик. Если он натянут, прикреплен правильно, тогда надо снимать сам механизм стояночного тормоза.

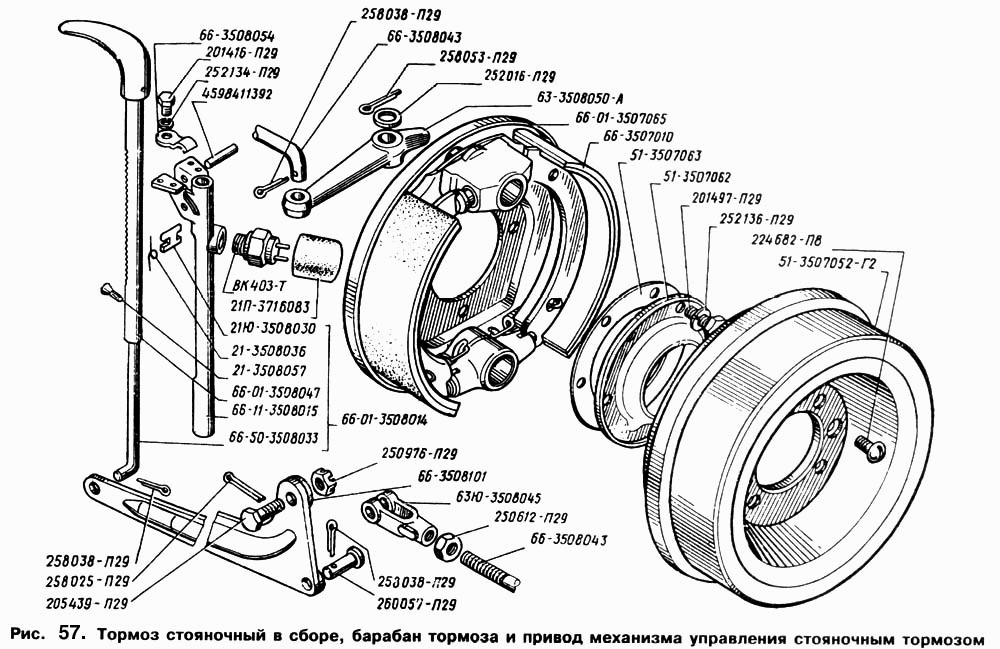

так выглядит стояночный тормоз в сборе

Делается это так:

Вынуть шпилинг из оси, которая на тяге рычага.
Открутить шайбу и достать ось.
Снизу достать уплотнитель и снять его.
На панели приборов есть консоль. Ее нужно снять.
Открутить винт. Снять все с рычага (облицовка).
После открутить 4 болта, на которых держится ручник.
Стояночный тормоз вынимается.
Отсоединить все датчики.

Смотрите в видео: как отрегулировать ручной тормоз.

Установить механизм требуется в обратном порядке. Внимательно стоит осмотреть механизм на предмет повреждений. Если есть возможность заменить какие-либо детали, нужно это сделать. Не игнорировать. Это безопасность автомобиля и водителя.

Разборка

1. Подцепить отверткой и снять защитные колпаки 1 с обеих сторон цилиндра с пенополиуретановыми прокладками.

Повернуть поршни 2 на 90° в любую сторону и вынуть из цилиндров. Вывернуть при необходимости клапан прокачки 3.

Осмотр

1. Промыть детали колесного тормозного цилиндра чистой тормозной жидкостью и просушить.

2. Зеркало цилиндра не должно иметь рисок, раковин и очагов коррозии.

При наличии данных дефектов цилиндр необходимо заменить.

На резьбовых частях цилиндра не должно быть механических повреждений.

3. Манжеты колесного цилиндра должны быть упругими и эластичными.

Рваные, разбухшие и затвердевшие манжеты, а также имеющие на рабочих поверхностях риски необходимо заменить.

4. Поверхности поршней, контактирующие с зеркалом цилиндра, не должны иметь следов одностороннего износа. В противном случае рекомендуется заменить колесный цилиндр в сборе.

5. Резьба наконечника тормозной трубки не должна иметь механических повреждений.

Штуцер наконечника не должен иметь трещин и следов видимой деформации.

Сборка

1. Смазать внутреннюю поверхность цилиндра новой тормозной жидкостью.

2. Смазать поршни с манжетами новой тормозной жидкостью и вставить их в цилиндр так, чтобы выступы на задних концах поршней вошли в пазы упорных колец.

Повернуть поршни на 90°. Смазать новой тормозной жидкостью защитные кольца и установить их в цилиндр до упора в поршни.

Вывернуть наружные кромки защитных колпаков наизнанку и установить их внутренней кромкой в пазы на поршнях.

Заправить наружные кромки защитных колпаков в наружные проточки на цилиндре.

Установка

Устанавливают тормозной колесный цилиндр в порядке, обратном снятию.

Затянуть болты крепления колесного цилиндра моментом 8–18 Нм (0,8–1,8 кгс·м).

После установки необходимо прокачать ремонтируемый тормозной механизм.

ГАЗ 31 iVolga › Бортжурнал › Замена задних тормозных колодок (и троса ручника)

Пара замечаний.Для легкой установки тормозного барабана требуется отрегулировать верхний эксцентрик (12-3508164) и убедиться, что нижние опорные пальцы со стороны головок смотрят лысками друг на друга.Стяжную пружину лучше снимать-ставить специальными клещами, ибо пассатижами я задолбался:)И еще: длинная колодка ставится вперед, короткая — назад.

По аналогии меняем колодки на правой стороне.Короче, в рот ноги этому барабанному механизму-атавизму. Времени и нервов отнимает уйму. Я растянул замену на два дня. То ли дело дисковые тормоза!

ГАЗ 3110 Волга, 2001

Комментарии 25

Хрень, а не отчет.у меня будет в разы лучше понял! Какого хрена не сказал, что для открцчивания колодок понадобится накидной ключ на 19.и где взять, купить специальный ключ на «6» для удержания болта колодки? Умник млин.У всех наверное есть от 21ой волги такой ключ! .Дизлайк

Хороший отчет. Забираю в копилку.

А забирай! Не жалко)

Еще бы кто выложил как грамотно отрегулировать все эт хозайство. А то глядя на сервисменов бегающих у авто битый час в попытках отругулировать зад тормоза. Лезть туда без опыта из настроек стремно.

А че там регулировать? Само притрётся))Ручник (если салон рестайл) регулируется прямо из салона. Тут ничего сложного.Задний верхний эксцентрик нужно крутить отверткой, придерживая ключом гайку, только чтобы барабан заскочил без препятствий.Ну еще, возможно, поршни в цилиндр поглубже утопить придется.Остальное после сборки само отрегулируется, когда пинанешь педаль пару раз с усилием

xxxAPOSTLExxx

Вот на мой взгляд три ключевых момента:1. Утопить поршни2. Убедиться, что нижние пальцы смотрят лысками друг на друга (нижние части колодок максимально сближены)3. Отрегулировать отверткой верхний эксцентрик (верхние части колодок максимально сближены)

При соблюдении этих условий барабан встает без проблем. Остальное отрегулируется само, когда колодки притрутся

Лыськами это как

Головки не круглые, а со скосами (обозначил выше вертикальными полосками). Вот они и должны друг на друга глядеть. Вот здесь хорошо видно:

xxxAPOSTLExxx

1) ослабил ручник (хоть простой салон, хоть евро)2) разобрал все3) сточил буртик (обязательно)4) собрал все как и было, полностью сведя все 3 эксцентрика (когда начнешь крутить- увидишь когда они максимально сведены)5) немного разводишь верхний эксцентрик (ручника)- примеряешь барабан. в идеале поймать момент перед началом притормаживания, но если немного ширкают- не беда.6) разводишь низ колодок (уже с барабаном) тоже чтоб чуть- чуть скоблили7) натягиваешь ручник

Регулировка тормозов

Чтобы правильно выполнить операции по регулировке тормозов задних колес и ручного тормоза, можете воспользоваться следующими рекомендациями:

подготовьте необходимый для этого случая инструмент: ключ рожковый 13 мм., пассатижи, ключ комбинированный для крепления колес, ключ накидной 17 мм. и щуп 0,1-0,15 мм.
установите автомобиль на эстакаду или смотровую канаву
снимите колпаки задних колес и ослабьте болты крепления колес
вывесите заднюю часть автомобиля и установите подставки
выверните болты крепления колес и снимите колеса.

Следует напомнить, что выполнение описываемой операции достаточно неудобно, так как требуется помощник, который во время проверки тормозов должен находиться в автомобиле и выполнять ваши несложные команды.

В случае если такой помощник найден, он по вашей команде должен нажать на педаль тормоза, а вы в это время, вращая барабан, определяете, соприкасаются ли колодки с зеркалом барабана.

В случае если требуется регулировка необходимо:

удерживая колодки прижатыми, поворачивайте гайку регулировочных эксцентриков 1 и 2 до их соприкосновения с колодками
отпустив педаль тормоза, поверните гайки в обратную сторону примерно на 10° так, чтобы зазор между колодками и зеркалом барабана был 0,10 — 0,15 мм.
щупом проверьте установленный зазор
для большей уверенности резко 3 — 4 раза нажмите на педаль тормоза и вновь проверьте зазор. При необходимости регулировку следует повторить
установите колеса, заверните болты крепления их и проверьте легкость вращения. Колеса должны вращаться совершенно свободно.

Схема регулировки зазора между колодками тормозов и тормозным барабаном

Бывают случаи, когда требуемый зазор между колодками и барабаном установить не удается. Это служит симптомом чрезмерного износа тормозных колодок, которые следует заменить на новые.

Замену накладок производят, естественно, при снятых барабанах. Снять тормозной барабан даже в условиях станции технического обслуживания — достаточно трудоемкая операция.

Дело в том что в процессе эксплуатации в результате электрохимической коррозии, барабан, отлитый из алюминиевого сплава, как бы «приваривается» к буртику фланца полуоси, изготовленной из стали. Известны многочисленные рекомендации и советы, как быстрее снять барабан.

Следует напомнить, что применение различного вида съемников не дает желаемого результата, более того, съемник чаще всего ломает буртик барабана.

Проще всего для снятия барабана использовать два крепежных болта 1, которые вворачивают в технологические отверстия 2 до отделения барабана. Однако, как показала практика, такой способ эффективен в случае, когда автомобиль «молодой», т. е. пробег его составляет 3 — 5 тыс. км.

Если указанным способом снять барабан не удается, в качестве крайней меры можно предпринять следующее:

вывернуть направляющие штифты из барабана
смазать посадочное место барабана на полуоси моторным маслом, запустить двигатель и нажать на педаль тормоза
включить первую передачу.

С помощью описанных манипуляций практически всегда удается освободить барабан, так как удерживаемый колодками он стоит на месте, а полуось вращается.

Вращаясь, полуось издает очень неприятный пищащий звук, однако по истечении 10 — 15 с двигатель можно выключить, отпустить педаль тормоза и снять барабан.

ГАЗ 31 PRO100 Волга › Бортжурнал › Замена тормозных колодок задних

1.Снимаем колесо и откручиваем 3 винтика под широкую шлицевую отвертку барабана. Перед этой процедурой простучите барабан молоточком.Если же винтики не откручиваются, то можно погреть горелкой их немного, либо взять, по типу зубила, как и я сделал и уперев в винтик, стукнуть молоточком слегка…начинают крутиться))

2.Снимаем барабан.Обстукиваем его по кругу молотком.Снимаем его покачивая в стороны)…Чистим металлической щеточкой гарик и копоть). Далее снимаем стяжную пружину фиксации колодок.Поддеваем широкой отверткой с любой стороны и отводим в сторону пружину.

3.Теперь переходим к снятию колодок. Снимаем прижимные пружинки с обеих сторон. Нажимаем рукой на пружинку с тарелочкой, крутим, попадаем в паз разблокировки и вынимаем шток с обратной стороны.Откладываем в сторонку)P.S:(Дилетанты пишут — «солдатики» данные товарищи у вас в армии находятся, а в машине нужно называть вещи своими именами, данные мануалом!)

4.Разводим колодки в стороны. Пырскаем Вэдешкой на гайки опорных пальцев. Курим. И начинаем откручивать (опорные пальцы) их снизу с обратной стороны…Покупаем/Берем ключ накидной изогнутый на «19» и обычный рожковый на «6». Накидываем накидной ключик «19» на гайку, а маленьким ключиком на «6» который.держим опорный палец от проворота за квадратик. </b>Вытаскиваем опорные пальцы, вместе с прижимной пластиной и вставочными шайбами.

5. Снимаем со старых колодок: Рычаг стояночного тормоза (крючок), эксцентрик регулировки регулировочного стержня, и сам стержень. Понадобятся, широкая отвертка и ключик на «17».

СБОРКА:1.Берем новые колодки. В моем случае это были Allied Nippon (катались года два со мной, купил, так и не ставил). Одна накладка короче, другая длинее…На старых были обе короткие.

2.Прикручиваем к новым колодкам, все устройства (Стояночный рычаг-крючок, эксцентрик регулировочного стержня и сам стержень регулировочный) предварительно смазав все механизмы, а также гайки, пластичной смазкой.

3.Берем вставочные шайбы и вставляем их в новые колодки.Смотрите вставляйте их таким образом, чтобы они немного утопились в отверстии колодки…

4.Затягиваем опорные пальцы, следя за тем, чтобы шайбы утопились в отверстие колодки. А также смотрите на положение при закручивании пальцев. Закручиваем, так чтобы плоской частью пальцы смотрели друг на друга.

5.Сводим колодки.Цепляем стояночным рычагом на колодке (крючком) за петлю троса ручника. Далее вставляем фиксируем колодки прижимными пружинками со штоком.

6. Руками сжимаем колодки подводя к поршню, таким образом чтобы оба конца колодки утопились в цилиндр. Сперва они не встанут ровно с обеих сторон. Для этого помогает регулировка эксцентрика регулировочного стержня. Крутим эксцентрик открутив его гайку ключом на «19» и широкой отверткой крутим сам эксцентрик и смотрим на положение регулировочного стержня. Как только колодки полностью утопились в пазы поршня внутри.Закручиваем эксцентрик.

У меня получилось так.Я просто открутил эксцентрик рег.стержня. С одной стороны колодку утопил в поршени полностью, а вторую эксцентриком подвел в нужное положение…так и закрутил.

7.Ставим стяжную пружину.Используем не «делитантский инструмент», а обычные бокорезы в моем случае)) и силу воли.Пару попыток и пружина на месте.

8.Профит! Собираем барабан. Одеваем его равномерно и покачивая из стороны в сторону, он одевается…Молотком подбиваем его до конца, если заходит трудновато. Закручиваем три винтика крепления барабана…Ставим колесо и прикручиваем.Работа по времени заняла конечно долго.

Машина едет.Барабаны не греются.Тормозить стала отзывчивее)) Рад если кому помог!

Тормозная система

Главным отличием от остальных машин является вакуумная установка усилителя, которая взаимосвязана с цилиндром тормоза. В нем имеется 2 поршня.

Есть присутствуют неисправности в тормозном узле «Волги», можно поехать на станцию технического обслуживания и там сделают диагностику и выявят все неисправности. Погодя некоторое время можно забрать автомобиль полностью отремонтированный. При этом выложить немалую сумму денег.

Тормозная система с ваакумным усилителем на ГАЗ-31029

Вторым вариантом является свой гараж, книга по эксплуатации автомобиля и некоторые инструменты.

Перечень неисправности тормозов и краткое описание «что делать?»:

Испорчены регуляторы, из-за этого увеличились зазоры между колодками и барабаном. Что делать? Надо двигаться назад и вперед попеременно, при этом надавить на тормозную педаль 15 раз. Если ничего не изменилось, требуется, согласно руководству по эксплуатации. Отремонтировать регулятор. Или, в крайнем случае, заменить неисправные детали.

Схема устройства тормозного механизма на ГАЗ-31029

Произошли какие-либо потеки. Что делать? Надо взять тормозную жидкость и наполнить емкость полностью до отметки мах. Второй человек должен нажимать на педаль тормоза. Требуется при этих движениях внимательно осмотреть все стыки в механизме, а также специальные трубочки и шланги. В месте подтека, требуется либо поджать соединители, либо заменить новыми. После чего произвести прокачку тормозов.

Схема всей тормозной системы

В вакуумном устройстве заедают детали. При этом слышен посторонний звук, а также это сказывается на самом торможении.

Что делать? Требуется проверка усилителя.

Поставить рычаг переключения передач в положение «нейтралка».

Повернуть замок в зажигании до начала работы двигателя. Требуется 1500 оборотов в минуту.
Резко отпустить газ и вдавить тормоз.
При медленном поднимании тормоза, заглушить мотор.
Постоянно следить за тормозной педалью.
Второй человек при этом освобождает усилитель от шланга и клапана.

Если педаль вошла самостоятельно в пол, требуется замена «усилка».

Советуем посмотреть: как заменить задние тормозные колодки.

Если дрожит тормозная педаль. Это барабаны. Их надо либо проточить, либо сделать замер диска. Если он стертый – его надо заменить.
