Как снять обшивку водительской двери пассат б6

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Устройство замка багажника VW Passat B5

Цилиндровый замок «Пассатов» управляется ключом, открывающим/закрывающим крышку багажника (заднюю дверь) или блокирующим ее на длительное время. Процесс также регулируется с кнопки в салоне.

  • Если ключ вставить в вертикальную прорезь замка и повернуть по часовой стрелке на 45°, то двери и крышка багажного отделения блокируются.
  • Движением против часовой стрелки на 45° (замочная скважина в вертикальном положении), двери и багажник будут разблокированы.
  • Поворотом на 90° вправо (прорезь в исходном положении) двери запираются. Багажник блокируется на длительное время. В этот момент запор пятой двери не управляется системой центральной блокировки замков (ЦБЗ).

Замок багажника «Passat Б5» универсал состоит из следующих частей:

  • кронштейн – опорная конструкция цилиндра замка;
  • фиксатор положения;
  • планка;
  • ручка;
  • прижимные детали;
  • замок;
  • рычаг;
  • исполнительный двигатель ЦБЗ («машинка»);
  • тяга – ограничивает ход подвижных частей механизма;
  • пружина – возвращает фиксатор в его крайнее положение;
  • шарнир – обеспечивает подвижное соединение частей замка;
  • основание номерного знака.

Крепления фиксируют шестигранными гайками: глухими и с отверстиями. Весь механизм внутри крышки багажника закрывается пластиковой накладкой.

Пошаговая установка

Монтаж нового замка проходит в порядке, обратном снятию.

Алгоритм, как заменить замок крышки багажника «Фольксвагена Passat » универсал самостоятельно:

  • Установите деталь и электродвигатель на штатное место, наживите гайками.
  • Присоедините разъемы проводов замка и двигателя.
  • Прикрутите крепежные гайки электродвигателя и замка.
  • Прикрепите кронштейн.
  • Поставьте обшивку крышки багажника.

После замены замка проверьте соединения разъемов и работу запирающего механизма через ключ и с кнопки из салона Volkswagen Passat.

КАК СНЯТЬ ОБШИВКУ ДВЕРИ Volkswagen Golf 4

Купил новый замок задней двери для Passat B5, еще он подходит на Golf 4. Пришла пора его заменить. Весь этап разборк.

Отворачиваем снизу три самореза TORX.

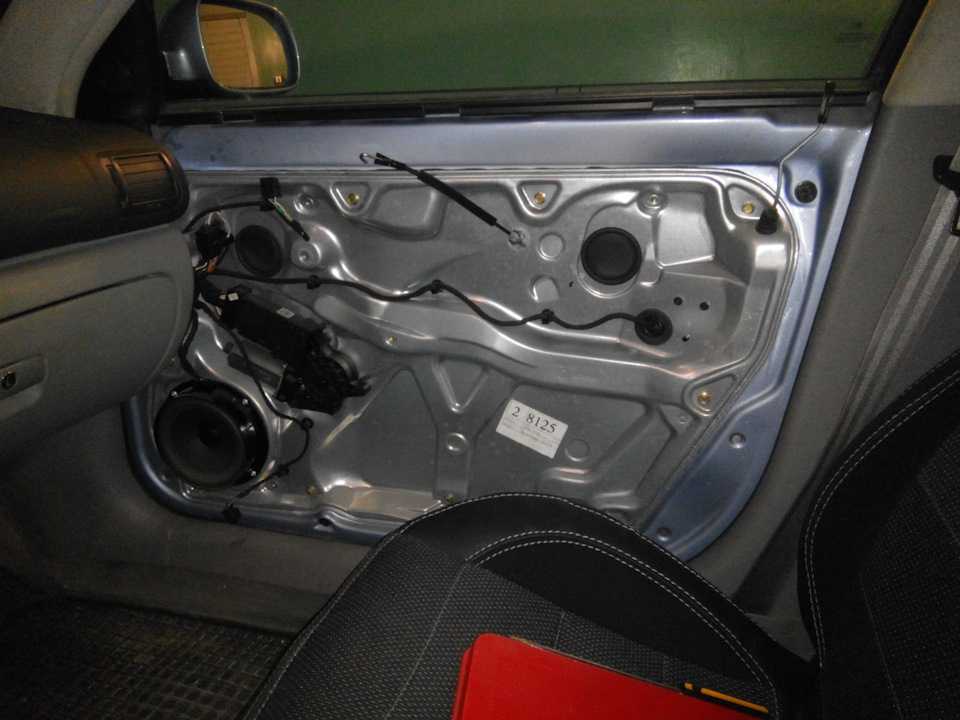

Отделяем обшивку начиная снизу и снимаем ее ВВЕРХ.

Отсоединяем все разъемы и тросик ручки открывания замка

Теперь подключаем дверную ручку, открываем резиновые заглушки, включаем зажигание и опускам стекло пока не будут видны винты крепления стекла. Отворачиваем их на пару-тройку оборотов.

ВНИМАНИЕ! У кого стоят пластиковые направляющие стеклоподъемника — действуем ОООЧЕНЬ аккуратно!

Вытаскиваем стекло вверх начиная с его длинной стороны.

Отворачиваем два винта TORX крепления замка (тут уже нужна звездочка М8)

Отворачиваем винты по кругу крепления листа стеклоподъемника (см. рис. в п. 9)

А теперь решаем головоломку с вытаскиванием листа из двери не отломав крепления замка к листу (нужно провалить кабель внутрь двери и тогда все пойдет как надо)

Теперь переворачиваем лист и кладем его на большую табуретку

Выдавливаем две стопорных затычки крепления кронштейна замка к листу

Виновник у нас в руках. Отворачиваем винт TORX — тот что ближе к красному и синему проводу

Снимаем пружину и запоминаем как она стояла. Не надо ее при сборке пытаться натянуть на крючок тяги с тросиком.

17.12 Снятие и установка на место внутренней обшивки дверей

Снятие и установка на место внутренней обшивки дверей

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод батареи и уберите его в сторону от клеммы.2. Снимите винт крепления 2-цветной лампочки освещения салона при открывании двери на краю двери. Снимите линзы, отсоединив ведущий край от задней части кармана дверей.

3. Снимите крепежный винт с кожуха лампочки освещения салона при открывании двери.

4. Если снимается панель обшивки двери водителя, с помощью отвертки с плоским жалом, выковырните выключатель открывания крышки багажника / двери задка. Отсоедините электрический разъем и промаркируйте провода на стороне жгута для облегчения процедуры установки на место.

5. Выковырните пластиковую панель выключателя непосредственно под внутренней ручкой двери. На водительской двери, на панели, установлен выключатель электрических приводов зеркал, на обеих задних дверях, на панелях установлены выключатели электрического привода стекол (на передней пассажирской двери установлена глухая панель).

6. Снимите винт под панелью выключателя и снимите ободок ручки двери.

7. Выковырните пластиковые крышки в верхней и нижней части захватной ручки двери, затем, удалив крепежные винты снимите ручку
Обратите внимание, что на поздних моделях захватная ручка остается присоединенной к дверной панели, однако установочные винты должны быть сняты. 8
Удалите пластиковые крышки на обоих концах дверного кармана, затем ослабьте и снимите винты. Обратите внимание, что эти винты, на самом деле, крепят внутреннюю обшивку двери к корпусу двери, сам карман, при этом, остается присоединенным к панели.

9. С помощью инструмента с широким плоским лезвием (такой как филировочный нож), обернутым поливинилхлоридной лентой, извлеките вжимаемые шпилечные фиксаторы, крепящие наружный обод панели

Вставляйте инструмент с одной из сторон каждого фиксатора между панелью обшивки двери и дверью и осторожно приподнимайте панель до тех пор, пока фиксатор не отсоединится. (При установке панели на место, шпилечные фиксаторы, после совмещения со своими посадочными отверстиями, просто вжимаются внутрь этих отверстий).
10

Снимите панель с двери, извлекая отделочную полосу из оконного проема и продевая кнопку открывания замка через отверстие в верхней части панели.

11. На ранних моделях дверная панель будет обтянута пластиковой влагозащитной пленкой

Начав с какого-либо угла, осторожно отделите пленку от двери, следя за тем, чтобы она постоянно была туго натянутой, во избежание слипания. В идеале, после снятия пленка должна заменяться

Однако, в случае если старая пленка будет устанавливаться на место, подберите подходящее место, где пленка может быть подвешена за верхний край, до момента установки на место. 12. На поздних моделях дверь покрыта комбинацией из расширяющегося пенного материала и звукоизоляционной прокладки. И та и другая крепятся на месте с помощью стальных пружинных зажимов, которые должны сниматься осторожно, во избежание нанесения царапин на окрашенные поверхности, что может привести к коррозии металла конструкции.

Установка на место

Установка панели на место производится в порядке, обратном порядку снятия.

Процедура снятия панели внутренней обшивки задней двери, практически аналогична процедуре, описанной для передних дверей, за исключением того, что на поздних моделях внутрь панели вставлен вентилятор обдува стекол, во избежание их запотевания; при снятии панели не забудьте отсоединить электрический разъем вентилятора.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

«Девятка» и устройство дверного замка

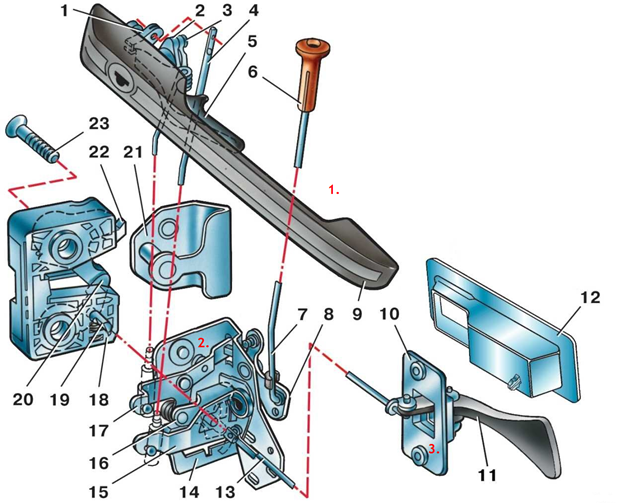

Теоретически, механизм замка можно разделить на 3 части: ручка с личинкой и кнопкой, основной механизм, внутренняя ручка двери. Все узлы и соединения между ними показаны на схеме.

Узел под обозначением «2» выглядит так.

К нему, то есть к этому узлу подходят 4 тяги. Две из них соединены с внешней ручкой, и чтобы её демонтировать, тяги отсоединяют.

В иных случаях, то есть когда установлены электрические стеклоподъёмники или блокираторы, АКБ обязательно отключают. Для этого, как многие знают, достаточно снять «минусовую» клемму. Значит, перед ремонтом замков в первую очередь открывают капот, а не двери. Кто нарушит подобное требование, в лучшем случае будет менять сгоревшие предохранители.

Установка подсветки дверей на Passat B6 / B7

Практически каждый владелец Volkswagen Passat сталкивался с необходимостью установки подсветки дверей, будь то покупка нового автомобиля или подержанного, как правило в минимальной и средних комплектациях Trendline и Comfortline. Владельцы же максимальной Highline как правило такой задачи перед собой не ставили, так как их автомобиль комплектовался подсветкой дверей штатно, разве что появлялось желание поменять лампы накаливания на диодные LED или поставить подсветку с проектором логотипа. Все это решалось максимум заменой одного плафона на другой и не требовало визита в сервис, а занимало минут 5.

Теперь давайте разбираться как стать счастливым обладателем подсветки дверей.

При работе с электрическими системами в автомобиле, в том числе выполняя монтаж подсветки дверей вы всегда должны отключать аккумулятор!

После подключения аккумулятора, если он был отключен длительное время, на панели приборов могут загореться некоторые лампочки (ABS, ESP, усилитель руля и т.д. Это как правило не является неисправностью и они должны погаснуть через пару километров при движении. Если лампы при движении не погасли, рекомендуется провести диагностику всех систем шнурком VAG-COM и при необходимости удалить возникшие ошибки, затем повторно просканировать системы. Если ошибки появились вновь, нужно обратиться к электрику для поиска неисправностей и их устранения.

Установка подсветки дверей на Passat B6

Для этого нам потребуется:

Если вы владелец комплектации Trendline и Comfortline, у вас вместо подсветки стоят катафоты.

Так это оставлять нельзя, поэтому нужно модернизировать.

Начнем с демонтажа карт дверей. Снимаем переднюю пассажирскую.

Откручиваем 2 винта торкс (Т20) в самом низу рядом с катафотой.

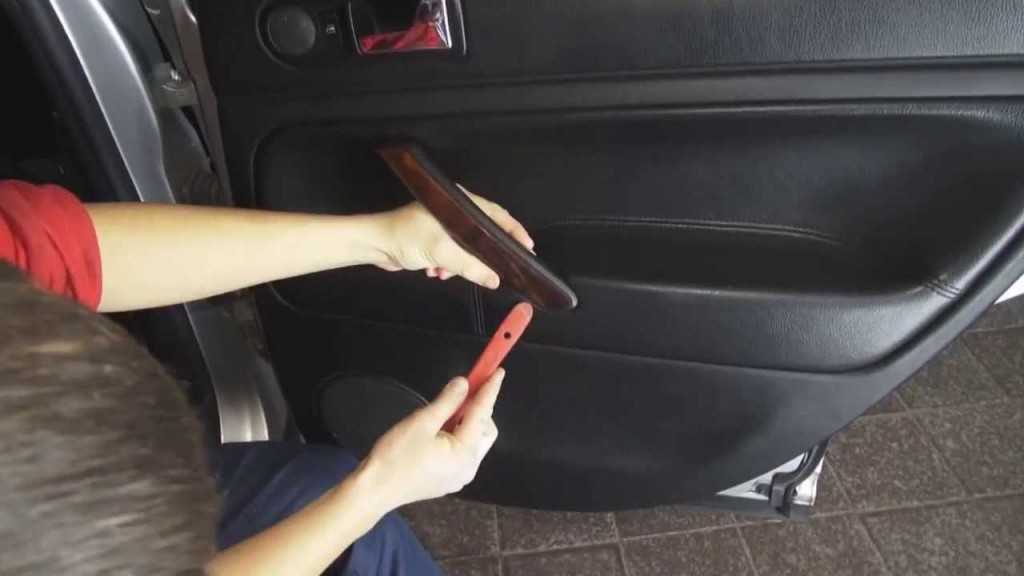

Теперь нужно снять накладку с ручки двери, поддев ее пластиковой картой или пластиковым инструментом для демонтажа, аккуратно поддевая крышку проводя инструментом по всему периметру, чтобы отошли защелки, потянув на себя.

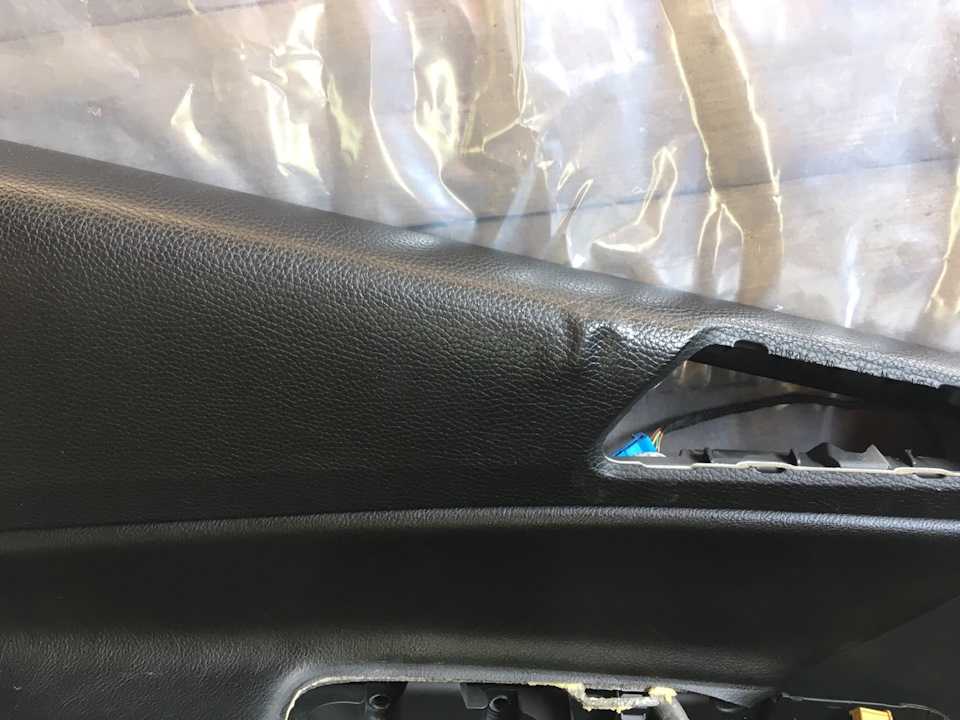

Если будете использовать металлический инструмент, повредите края и останутся заусеницы, которые при продаже автомобиля выдадут вас как «заядлого тюнера».

Открыв заглушку видим в углублениях 2 винта торкс (T30), которые так же выкручиваем.

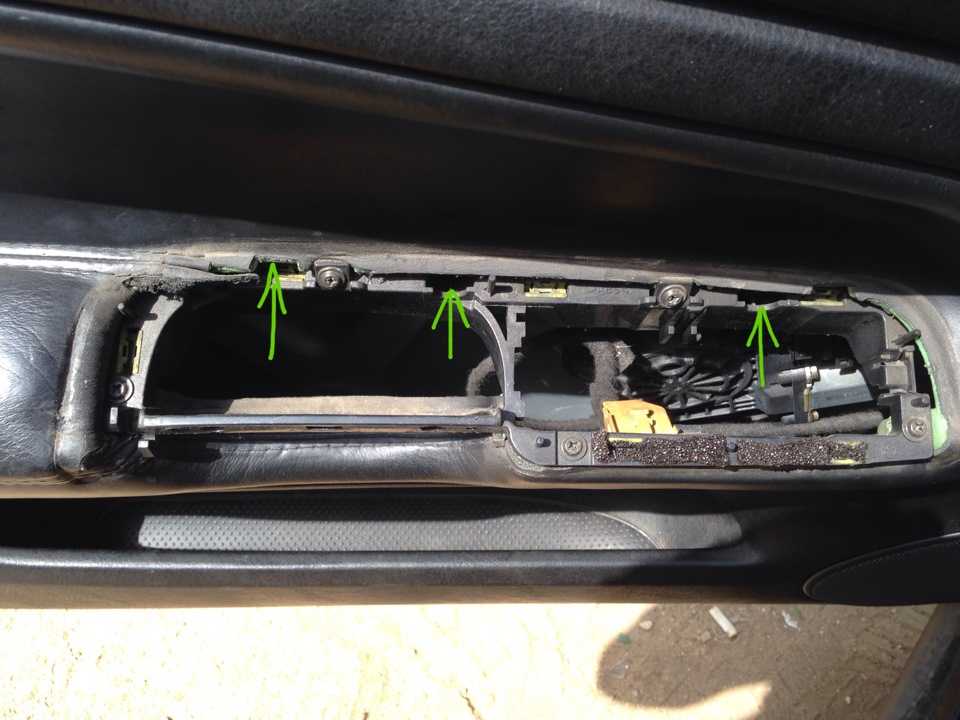

Теперь аккуратно оттягиваем края карты на себя, чтобы увидеть каждую из 6 клипс по периметру, которые вам предстоит отщелкнуть используя инструмент или длинную плоскую отвертку.

Если вы заранее запаслись запасными клипсами, вам все равно не следует очень резко отрывать карту, прилагая чрезмерное усилие так как можете повредить посадочные места клипс и их придется потом паять или менять, так что на всякий случай запаситесь клипсами уже с посадочными местами, так как они не редко ломаются.

Клипсы работают по принципу дюбеля и их нужно расклинить, чтобы вытащить, при помощи специального инструмента или плоской отвертки если специального инструмента для их демонтажа не под рукой.

Место расклинивания клипсы показано стрелкой на фото.

После того как все 6 клипс открыты, тянем низ карты на себя и поднимаем вверх, чтобы вытащить верхнюю часть из паза.

Вытаскиваем (серый) разъем из блока управления двери.

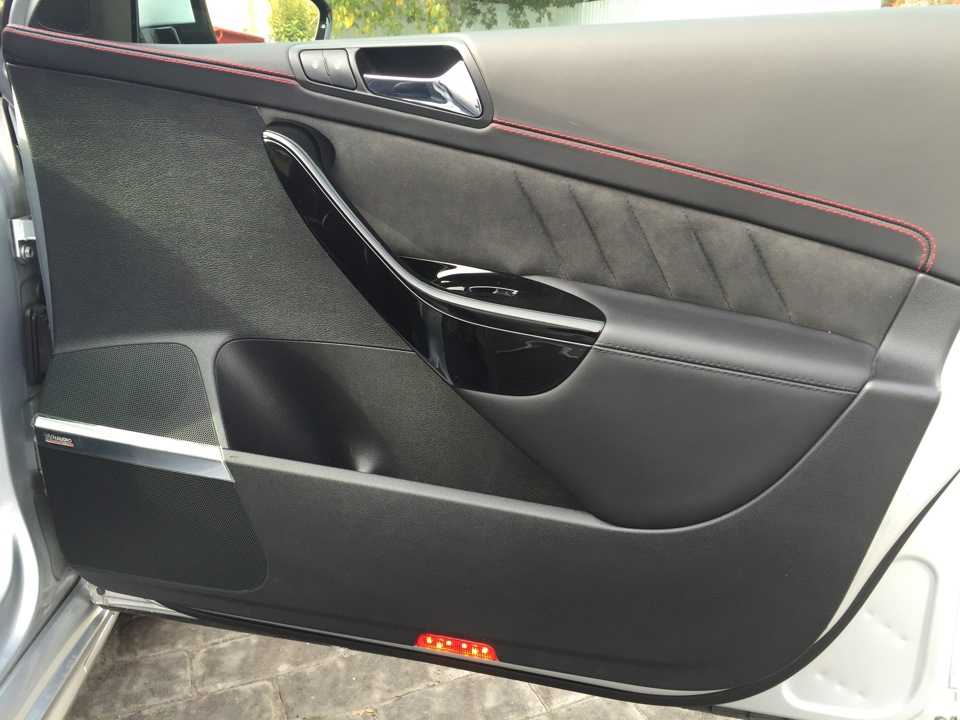

Вытаскиваем катафот и вставляем вместо него плафон подсветки.

Разбираем 32 контактный разъем, чтобы добраться до пинов, нам нужен 18 и 19 пин, если у вас авто до мая 2006 года, то у вас 1 и 2й пин.

Лампа подсветки двери подключается к пину 1 и 2 блока управления подсветки дверей. Коричневый там уже есть в фишке. Один провод лампы подключаем к коричневому…т.е к пину 2, а второй конец с помощью коннектора подключаете в 1 пин.

Highline и Comfortline отличаются по подключению ! Если в водительской двери заняты 1 и 2 пины, то надо подключать в 18 и 19 пины! Не путать «» и «-«, а то гореть не будут! При подключении через 18 и 19 (-) пин никакого вмешательства в проводку не потребуется, так как эти пины обычно пустые, просто вставляете в них провода и все.

После того как произведен монтаж проводов и установлены плафоны, требуется кодировка с помощью шнурка VAG-COM.

— самодиагностика; — 42 блок управления электроники двери водителя; — 007 — кодирование (смотрим первое вложение); — смотрим в верхний правый угол. Четвёртая строчка сверку — Кодирование 52 -считаем 5264=116; — жмём стрелку вправо; — смотрим второе вложение; — в появившемся окне справа вводим 116, жмём Q, жмём стрелку; — сохранить. Далее 52 — электроника двери переднего пассажира тоже самое только смотрим на кодировку. Она там другая. К ней аналогично прибавляем 64 и сохраняем. Аналогично для задних дверей.

Если у вас комплектация Trendline не имеющая задних стеклоподъемников.

В средней стойке есть блок, там есть 9 пин с проводом это плюс подключаем туда.

Минус (-) подключаем на 21 провод, предварительно его зачистив (толстый белый провод промаркирован). Если нет провода с 9го пина, то поключаем в блок комфорта 7 пин!

Далее в блоке комфорта активируем: Байт 0. Бит 2. Один минус такого подключения: функция подсветки дверей задних будет работать вместе с салонным светом, т.е. в передних включается в каждой отдельно, при открытии одной из дверей и гаснет при ее закрытии, при этом задняя тоже будет гореть. При открытии одной из задних дверей — подсветка будет гореть на обоих дверях и погаснет плавно только при втором положении ключа в замке зажигания, т.е. как подсветка салона. Других вариантов подключения для такой комплектации с «веслами» на задних дверях к сожалению нет!

Типичные поломки замка

Выяснив, как разобрать водительскую дверь самостоятельно на Фольксваген VW Пассат б5 и установить причину поломки несложно. Обычно на поломку замка указывает скрип, тугая работа ключа, плохое закрытие. Основные причины поломки:

  • неправильная эксплуатация;
  • износ отдельных запчастей;
  • взлом, применение не того ключа;
  • авария;
  • выпад, поломка штифтов;
  • неисправность колпачка тяги;
  • износ столбцов или зубьев;
  • мороз или мойка агрессивными веществами;
  • выход из строя стопорного кольца;
  • неисправность фиксатора, блокиратора.

Приобрести запчасти для замены труднее, чем цельный замок или личинку.

Как разобрать водительскую дверь #128577; [Архив]. Passat WORLD

Просмотр полной версии : Как разобрать водительскую дверь #128577;

Решил исправить баг с ЦЗ. Снял обшивку водительской двери, открутил винты на 10 из оцинкованной панели, но сама панель не снимается, чего-то «невидимое» её держит. Подскажите, чего надо ещё открутить/отогнуть/отломать. а то уже нервничать #128127; начинаю.

BONIFAZI стекло вынь сначала, потом и панель снимется.

Britanets Здарова! А как его вынуть :shuf: а то ведь я выну что оно у меня в руках останется

http://www.taligentx.com/Passat/images/. hibition=4 (http://www.taligentx.com/Passat/images/photo.php?photo=344exhibition=4)

vit Смотрел, там задняя дверь, а у меня чего-то с ассоциативным мышлением ( во блин) сегодня не очень.

Решил исправить баг с ЦЗ. Снял обшивку водительской двери, открутил винты на 10 из оцинкованной панели, но сама панель не снимается, чего-то «невидимое» её держит. Подскажите, чего надо ещё открутить/отогнуть/отломать. а то уже нервничать начинаю. http://www.passatworld.ru/index.php?optio. Itemid=57 (http://www.passatworld.ru/index.php?option=com_contenttask=viewID=48Itemid=57) Отличие крепления стекла от задней двери.два зажима на болтах

Lucky3D Михаил, огромный сенкс! oleg-kv А где они находятся?

есть ещё более подробная «мурзилка».а иностанном форуме. но сейчас я её не нашёл. ссылка есть у нас на форуме.

oleg-kv А где они находятся? За двумя резиновыми заглушками. Сними заглушки и опускай стекло, остановишь стекло, когда увидишь его нижний край и зажимы с болтами. Болты полностью откручивать не надо.

BONIFAZI Когда болты стекла открутишь, руками поними стекло вверх до упора (как в закрытом состоянии) И скотчем приклей Изнутри салона через верх и снаружи. Чтобы оно так держалось. А то упадет внутрь.- разобьется.

Kosmonavt ЗАЧЕМ? :tik Вытащить его. и всего делов. binge:

Powered by vBulletin Copyright 2019 vBulletin Solutions, Inc. All rights reserved. Перевод: zCarot

Как Разобрать Заднюю Дверь Passat B6

в качестве разбирать спинку дверь в фольксваген пассат б6

Фольксваген Пассат Б6, заказчик Большаков И. Реверс

1. ALPINE IVA-D511R Штатная магнитола

2. ALPINE SPG 17C фронтальные колонки

3. Задние динамики KICX STC 6.29

4. Фриер сабвуфер PIONEER TS W 308F. размер 15 дюймов

5. Усилитель 4-канальный ALPINE MRP-F600

6. Одноканальный (моно) усилитель ALPINE MRP-M352

7. Аудиокабели KICX, БЕЛСИС

Используются акустические материалы группы компаний “Стандартный слой” STP

Перед началом работы машина полностью разобрана.

Звукоизоляция. 1-й слой — BiMast приклеен к более выделенным участкам, 2-й слой — вибропласт,

2-й слой — для дверей и панелей с битопластом

Слой 3 — Акцент для звукоизоляции потолка и интерьера

Установка Kicx STC 6.29 Задние динамики / Недорогие динамики / Очень хорошо “звук”

назад Дверь Паспорт B6

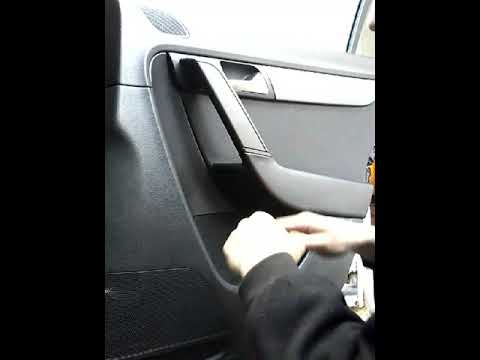

Я снял видео только потому, что лично не смог найти тот магический цилиндр, который блокирует стекло. но это необходимо.

Снятие двери Passat B6

Удаление вмятин без окрашивания 7 (812) 958 29 20 Курс по удалению красителя без окрашивания AutoYuvelir Россия.

Передние (передние) динамики Alpine SPG 17 CS

Штатная магнитола Alpine IVA.D511R

Сабвуфер Pioneer TS-W308F

Установлены два усилителя: усилитель Alpine MRP-F600 (4-канальный) Усилитель Alpine MRP-M352 (моноусилитель)

Установка аудио-видео системы. Внешняя и внутренняя шумоизоляция VW B6 (Volkswagen-Volkswagen B6) Фото нашей работы.

Метки: автозвук, установка автозвука, установка мультимедийных систем

Это видео было отредактировано YouTube Video Editor ()

Просмотр темы. в качестве разобрать черный вход. Фольксваген Пассат Б6 клуб

28 августа 2013 г. НЕ путайте передние двери с задними, в области крепления стекла и держателя есть две втулки, и они растянуты: первая помощь открыта черный вход Passat B6 Volkswagen

Я был бы признателен, если бы вы могли сказать мне хороший магазин подержанных запчастей из Европы Фольксваген Пассат Q6. Я хотел бы купить механическую коробку передач коробка передач с небольшим пробегом на Passat B6 2.0 TDi и несколькими частями марины. В общем, это требуется: передняя правая дверь в цвете для Passat B6, стекло передней правой двери, рулевое колесо и панель приборов, правое рулевое колесо, правый гранатомет и переднее правое крыло. Буду благодарен за координаты. Благодарность!

Леонид Привет, Сергий! Я знаю, что хороший демонтаж запчастей на севере Москвы называется Нилина-Авто, я неоднократно заказывал там запчасти для своей машины. У меня также есть шестерни Passat B6 2.0TDI MT 6 JLU, я заказал их подушки безопасности по кругу. Миша все был аккуратно упакован и хорошего качества, и мой друг из Твери пошел к ним, чтобы купить детали кузова, в которых, по его словам, он забрал запчасти. по цвету (он снял их с капота, передней левой двери, стеклянной двери в сборе, стеклоподъемника, ручки, молдинга, замка двери! крыло и капот были взяты в цвете, но двери этого не сделали » не подходит по цвету, но качество хорошее! Сергей не думай, иди к ним на анализ и подбирай запчасти на свой пассат а также агрегаты с гарантией, я имею ввиду те запчасти которые ты ищешь, коробка передач с механической коробкой передач, привод , руль. Сергей не любит никакой рекламы, просто реально хорош и другие договорные авто

Passat B6. Снял замок задний покинул дверь YouTube

1:53 Снятие замка задней двери Passat b6. Продолжительность: 1:19. Виталий Тулубинский 3 389 просмотров · 1:19 · Открытие VW Volkswagen с

Установка подсветки дверей на Passat B7

Пластиковым инструментом для демонтажа или ненужной пластиковой картой поддеваем ручку двери по аналогии как у Passat B6:

Вынимаем блок управления стеклоподъемниками и зеркалами:

Отверткой поворачиваем два винта торкс на 90 градусов:

Далее по аналогии с Passat B6 снимаем дверную карту, отсоединяем тросик дверной ручки, отсоединяем разъем от блока управления.

Разбираем 32 контактный разъем, который идет от дверной карты, к блоку управления двери:

Ищем 18 пин для подключения «» и 19 пин для «-«:

Всю подключаемую проводку оборачиваем штатной изолентой VAG, для того чтобы она не выделялась среди штатной и не гремела при соприкосновении с деталями обшивки.

Демонтаж карт происходит по аналогии с передними:

Однако подключение подсветки задних дверей уже другое:

В Б7 пассатах контроллер задних дверей — виртуальный. Поэтому нужно заходить в контроллеры передних дверей. Там как обычно выбираем Кодирование

А вот тут нужно обратить внимание что вверху в появившемся окошке доступен выпадающий список контроллеров. Там нужно выбрать второй или третий в списке (первый — контроллер передней двери, второй или третий — задней)

Дальше выбрав контроллер задней двери жмем длинное кодирование и ставим бит также как и для передних дверей 64, вписываем сумму и нажимаем принять кодировку, сохраняем и радуемся подсветке.

Не кормите жадных дилеров там, где можете сделать сами!

Надеемся материал будет полезным для вас.

Ваш гид и помощник в покупках в Китае Tao- Buy.com.ua

За предоставленные материалы выражаем благодарность истинным ценителям моделей Passat B6 / B7 Alex679 с сайта http://www.passat3c.info/, и vitoboy с портала drive2.ru.

Поделиться «Установка подсветки дверей на Passat B6 / B7″

Устройство дверцы

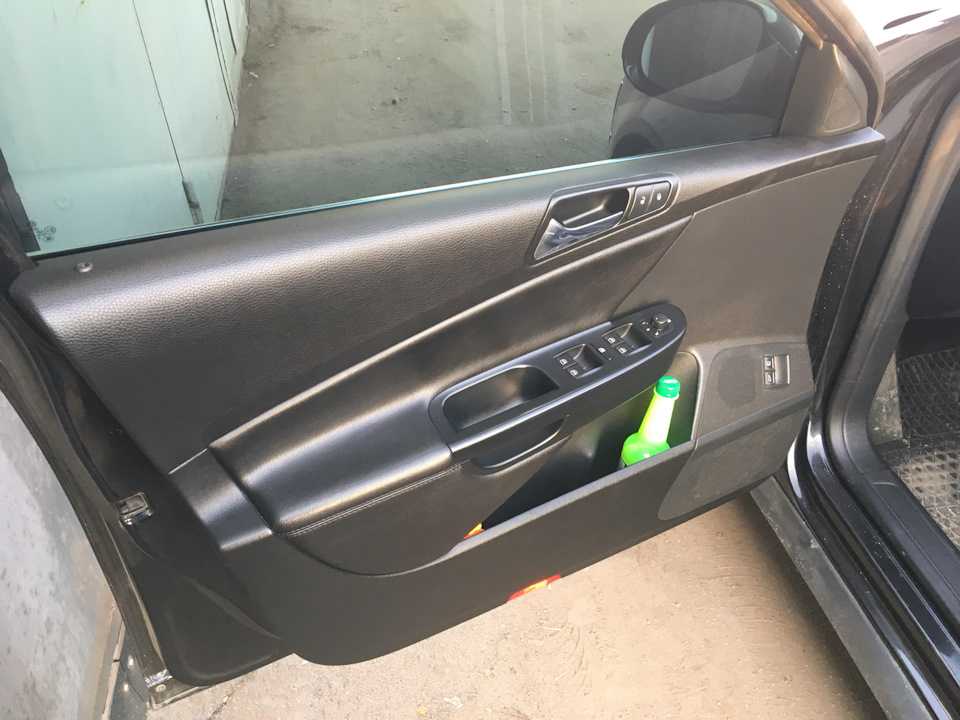

Дверь водителя Пассата – это металлическая деталь, которая прижимается к опорной раме кузова. Крепление происходит с помощью петель и завесов. Дверца оснащена закрывающими механизмами. Они бывают механического и автоматического типа. Самый надежный запор – центральный замок. Начинка полотна состоит из:

  • наружной и внутренней ручки;
  • окна;
  • замка;
  • облицовочной панели;
  • пластиковой накладки;
  • концевика-выключателя;
  • микропереключателя;
  • петли, завесы;
  • кармана-ниши;
  • дверной стойки;
  • доводчика;
  • электропроводка.

Внутренняя полость предназначена для установки динамиков, стеклоподъемников, если машина приобреталась в стандартной комплектации. Когда дверь плохо открывается/закрывается, то причина может скрываться в любом из вышеперечисленных механизмов.

Замок

Проблема с запирающим механизмом самая распространенная. Чтобы поменять этот прибор, следует выяснить, что конкретно сломалось. Иногда достаточно провести замену личинки или смазать устройство. Замок имеет цилиндрическую форму, внутренние штифты и зубцы. Во время поворота ключа элементы начинают движения: сходятся или расходятся. При поломке пазы блокируются и не возвращаются в исходное положение.

Концевики

Концевик двери Фольц Пассат б5 выполняет функцию выключателя. Этот предохранитель срабатывает, чтобы передать команду на блок питания машины. Он должен находиться в рабочем состоянии, как и другие важные фрагменты конструкции. Концевой механизм активируется при открытии/закрытии конструкции. О движении полотна сообщает загорающаяся лампа.

Разборка пассат б5, ремонт концевика двери потребуется при сильном лобовом ударе или износе запчасти. В одной дверце этих приборов два. Они соединяются между собой проводами. При разрыве обесточивается катушка реле, что в итоге может привести к отключению питания электромагнита загрузки. Для замены концевика задней двери Passat b5 проводится полная разборка обшивочной карты.

Микропереключатели

Микрик имеет прямое отношение к работоспособности замка. Эти детали отвечают за конструктивные элементы замыкающего устройства. После того как блок питания дал сигнал блокировки, штифты фиксируются. Микропереключателей – 4: два отвечают за работу переднего полотна: один закрывает, другой открывает. Остальные выполняют установку центрального замка. Последовательность сигнала: блок – питание – акуатор – замок.

Завесы

Дверь удерживается на кузове благодаря петлям. Они фиксируются специальными завесами и стопорным болтом. Благодаря им  дверца двигается плавно. Ремонт завесы двери VW Passat b5 потребует замены прокладок и винтов. После доработки движение будет несколько дней очень тугим. О необходимости замены сообщит провисание дверного полотна.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Обивка двери — снятие и установка Кузов. Двери и крышки. Volkswagen Golf 5

Водительская дверь

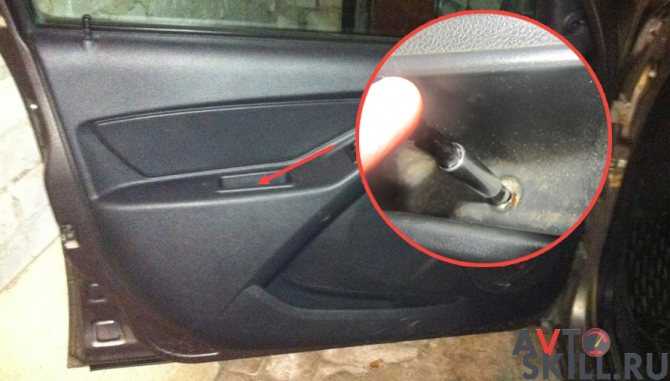

Снимите накладку 1 на подлокотнике двери, поддев её отверткой 8 или пластмассовым клином и подав вверх (см. иллюстрацию).

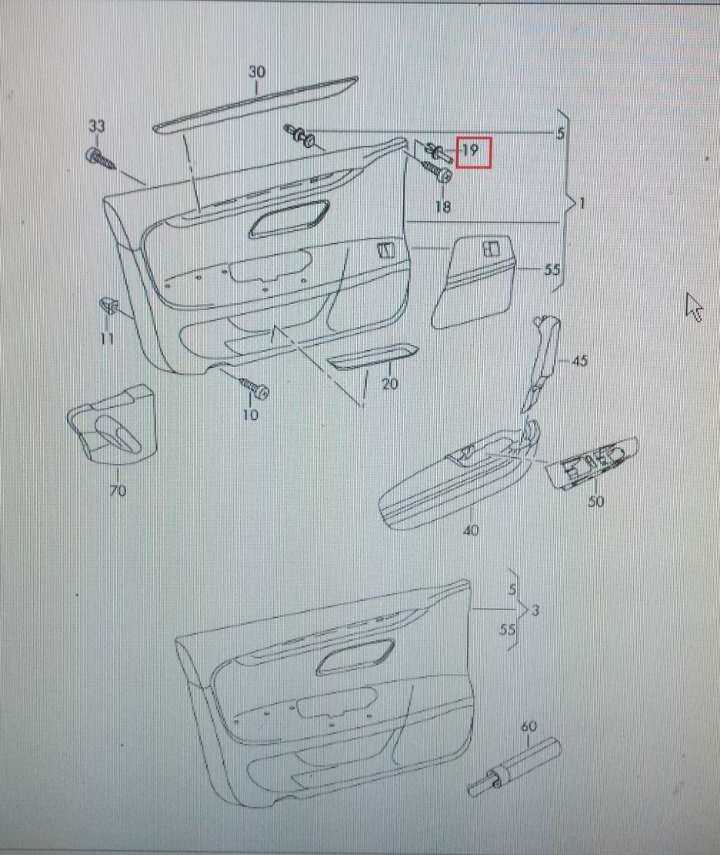

73.13. Обивка водительской двери. Автомобили Touran 1. накладка на подлокотнике двери 2. три шурупа 3. два шурупа 4. трос привода замка от внутренней ручки двери 5. внутренняя ручка двери 6. накладка оконного проема 7. пластмассовый клин 8. отвертка 9. обивка водительской двери

Отсоедините штекеры на тыльной стороне накладки подлокотника.

Вывинтите шурупы 2, и 3 (см. иллюстрацию 73.13).

Высвободите с помощью пластмассового клина 7 фиксаторы обивки двери (см. иллюстрацию 73.13).

Высвободите обивку из проема для стекла.

Отсоедините штекеры на тыльной стороне обивки.

Отсоединитетросовуютягу4отвнут-ренней ручки 5 и снимите обивку (см. иллюстрацию 73.13).

Снимите накладку 6, поддев её пластмассовым клином 7(см. иллюстрацию 73.13).

Установка обивки выполняется в последовательности, обратной снятию.

При необходимости поврежденные фиксаторы обивки замените на новые или установите новые вместо утерянных.

Передняя пассажирская дверь

Снимите пластмассовым клином 9 накладку 13 с подлокотника (см. иллюстрацию).

73.11. Снимите пластмассовым клином 9 накладку 13 с подлокотника 12. обивка двери 13. накладка подлокотника 14. два шурупа 15. шуруп 16. три шурупа

Вывинтите шурупы 14,15 и высвободите плоскогубцами 10 фиксаторы обивки двери с нижней и боковых сторон (см. иллюстрацию 73.11 и 73.1).

Дальнейшее снятие, а также установка обивки выполняются так же, как и на водительской двери.

Стекло двери в сборе

Примечание: Ниже описаны снятие и установка стекла двери с левой стороны. Снятие и установка с правой стороны выполняются аналогичным образом.

1. Для начала полностью снимаем обивку передней двери.

2. Затем извлекаем две заглушки, прикрывающие два болта крепления стекла двери.

3. Подносим ранее снятую обивку двери к самой двери и обратно (ВРЕМЕННО) подключаем электрический разъем обивки и разъем выключателя стеклоподъемника.

4. Включаем зажигание и, в зависимости как было расположено, опускаем или поднимаем стекло так, чтобы его болты крепления были видны через отверстия, показанные ниже.

5. Ослабляем по часовой стрелке, но не отворачиваем полностью, болты крепления стекла.

Первый болт

Второй болт

6. Вытягиваем стекло вверх, наружу, как показано на фото ниже.

7. Установка осуществляется в обратной последовательности, при этом необходимо убедиться в плавности, без заедания, поднятия и опускания стекла.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
