Как снять поддон на ваз 2107 не снимая двигатель

Установка прокладки масляного поддона

После того, как приложили поддон, начинайте закручивать болты вручную и слегка затяните их, следуя технологии крест-накрест для равномерного распределения усилия.

ПРИМЕЧАНИЕ. Некоторые производители рекомендуют наносить немного герметика на резьбу болтов перед установкой. Проверьте ваше руководство по обслуживанию, если это необходимо.

Затяните болты динамометрическим ключом, следуя крест-накрест, с моментом, указанным в руководстве. Не перестарайтесь при затягивании чтобы не перетянуть болты и не повредить фланец или прокладку и, в конечном итоге, получить течь масла.

  • Кроме того, затяните сливную пробку в соответствии со спецификациями, используя тот же ключ, чтобы предотвратить утечку масла в будущем.
  • С установленным масляным поддоном замените все компоненты, которые вам пришлось снять, чтобы получить доступ к нему. Проверьте чтоб не оказалось лишних деталей как это зачастую бывает у горе мастеров.
  • Опустите двигатель с навесов и при необходимости подтяните опоры.
  • Опустите автомобиль и долейте в двигатель необходимое количество моторного масла.
  • Проверьте наличие утечек масла после заливки и в течение следующих нескольких дней заглядывайте под днище, чтобы убедиться, что вы успешно выполнили ремонт, заменив прокладку масляного поддона и что у вас нигде ничего не капает и не протекает.Посмотрите следующее видео, чтобы получить визуальную справку о замене прокладки.

Конечно, на некоторых моделях автомобилей просто невозможно снять масляный поддон двигателя без соответствующего оборудования.

Работа по замене прокладки поддона — задача не из простых. Но во многих моделях автомобилей эта задача находится в пределах досягаемости среднего владельца

Тем не менее, вы должны соблюдать меры предосторожности и надлежащие процедуры, описанные в этом руководстве, чтобы успешно выполнить работу и сэкономить деньги на ремонте

Когда нужно менять поддон картера и его прокладку?

Поддон подлежит замене при деформации, в связи с которой из самого поддона начало вытекать моторное масло которое в нём располагалось.

Прокладка поддона подлежит замене при сильном обжатии и при разорванности, как это понять спросите вы? Обычно при деформации прокладки, через неё начинает течь моторное масло, но течь так же лечится обычным подтягиванием болтов которые крепят поддон картера, но в том случае если подтягивание болтов не дало никаких результатов и течь не прекратилась, то в таком случае замените прокладку на новую.

Признаки неисправности

Замена картера — это сложная и ответственная процедура, которая должна выполняться при строгом соблюдении технологических норм. Допускать ошибки категорически не рекомендуется.

Если неправильно выполнить замену, разрыв может произойти вновь, внутрь картера попадут инородные частицы, герметизация будет недостаточной, что приведет к поломке двигателя или его отдельных компонентов.

Казалось бы, простая прокладка, но какой груз ответственности лежит на ней.

Чтобы определить необходимость замены прокладки, стоит обратить внимание на характерные признаки подобной проблемы:

Основные причины для замены

На самом деле замена прокладки поддона картера у ВАЗ 2110 может потребоваться в случае ее повреждения. Причин не так уж и много:

Что такое поршневые кольца, их назначение

Поршневые кольца представляют собой упругие незамкнутые элементы, которые устанавливаются в специальные канавки на корпусе поршня. Изготавливают их из стали или чугуна повышенной прочности, а сверху покрывают легирующим материалом. Легирующее покрытие еще больше увеличивает прочность, а также снижает скорость износа.

Обычно в поршень вставляются 3 кольца: 2 компрессионных (занимают 2 верхних канавки) и 1 маслосъемное (нижняя канавка). Задача компрессионных колец – не допустить прорыва раскаленных газов вдоль поршня в картер двигателя. Маслосъемное – снимает лишнее масло с зеркала цилиндра, не давая ему попасть в камеру сгорания. Кроме того, кольца снижают температуру поршня, передавая практически половину тепла его поверхности на стенки цилиндра.

Признаки износа поршневых колец

О том, что износ дошел до критической стадии, свидетельствует синий или черный дым из выхлопной трубы. Это указывает на то, что излишки масла попали в камеру сгорания мимо маслосъемного кольца и сгорели там вместе с топливом. Черный дым, выходящий из трубки вентиляции картера, говорит о том, что компрессионные кольца из-за износа допускают прорыв газов из камеры сгорания в его полость.

Критический износ сопровождается снижением компрессии (способность удерживать давление) в цилиндрах двигателя. Это означает, что часть газов, образовавшихся при сгорании топливной смеси, которая должна была толкать поршень, прорвалась в картер, не совершив полезную работу.

Проверяется компрессия специальным прибором – компрессометром. Когда номинальные значения давления неизвестны (нет инструкции по эксплуатации), сначала оно измеряется в сухом цилиндре, затем через свечное отверстие заливается немного моторного масла, и замер делается заново. Если компрессия повысится, значит, требуется замена колец. Подобные признаки могут наблюдаться и в случае их «залегания».

Такую проблему, если случай не сильно запущен, можно исправить при помощи специальных присадок к топливу. Двигатель, имеющий карбюраторную систему, можно попробовать очистить спреем для удаления нагара, который впрыскиваются непосредственно в карбюратор. Если удаление нагара с камеры сгорания эффекта не дало, то выход только один – замена поршневых колец и чистка канавок.

Для лучшего понимания нюансов касательно диагностики неисправности и замены поршневых колец необходимо сначала рассмотреть их устройство и назначение. Поршневые кольца обеспечивают необходимую герметичность камеры сгорания (надпоршневого пространства) в процессе совершения поршнем возвратно-поступательных движений. Кольца бывают:

  • компрессионными — верхнее (первое) и второе (среднее, промежуточное) кольцо;
  • маслосъёмное кольцо (нижнее);

Такой разрез называется замком поршневого кольца. Также поршневые кольца обеспечивают до 50% отвода тепла и эффективно охлаждают поршень. Через кольца избыточный нагрев передается на стенки цилиндров. По этой причине к материалам изготовления колец выдвигаются особые требования, так как они подвержены не только механическим, но и температурным нагрузкам.

На торцевую часть колец, которая контактирует со стенками цилиндра, в качестве покрытия наносится олово или медь. Нанесение данного материала обусловлено задачей качественной притирки (приработки) поршневых колец после сборки нового двигателя или проведения капитального ремонта ДВС.

Добавим, что поршневые кольца специально не изготавливаются из высокопрочной легированной стали, так как такие кольца не смогут нормально притереться в цилиндре двигателя. По этой причине инженеры и производители всегда выдерживают определенный баланс для достижения необходимой прочности колец, при этом сохранив способность приработки. Решением стало указанное выше нанесение сплавов на поверхность детали.

Как снять поддон на ваз 2107

Поддон устанавливается внизу двигателя под блоком цилиндров и играет роль резервуара для моторного масла. Поддон изготавливается из тонколистового металла и представляет собой небольшую ванну. На дне находится сливное отверстие, чтобы была возможность быстрого слива отработанного моторного масла. Форма поддона может быть разной. Это зависит от особенностей конструкции автомобиля. К примеру, на полноприводных автомобилях редуктор переднего моста устанавливается прямо под поддоном. Их функционирование никак не должно препятствовать друг другу, поэтому поддон изготавливается таким образом, чтобы он не прикасался к редуктору.

Помимо основной функции, поддон выполняет еще и дополнительную работу.

В процессе работы двигателя, трущиеся детали выделяют мелкие частицы металла, которые оседают на дне поддона, благодаря закрепленному там специальному магниту, и не препятствуют продуктивной работе двигателя.

Также, на дне поддона остается не задействованное в работе масло, которое потом засасывается масляным насосом в маслосборник и подается в рабочую часть двигателя, в то время как другая часть масла попадает в поддон.

Последней функцией поддона можно считать и контроль уровня масла. Это связано с тем, что масляный щуп производит замер масла именно в поддоне.

Защита поддона двигателя

Во время езды по плохим дорогам поддон рискует подвергнуться внешним воздействиям. К таковым относят различные камни на дороге и прочие твердые тела, запас прочности которых позволяет пробить тонкий металл поддона. Если в нем будет хотя бы одно отверстие, то масло начнет протекать и в конечном итоге двигателю потребуется очень дорогостоящий ремонт.

Все это заставило производителей автомобилей произвести специальное защитное приспособление поддона. Оно изготавливается из тонколистового металла и устанавливается под поддоном. Крепление выполняется к кузову автомобиля с помощью болтов. Принцип действия заключается в том, чтобы поглотить энергию удара какого-либо препятствия и не допустить повреждений поддона.

В процессе долголетней эксплуатации автомобилей и после приобретения необходимого опыта, к защите двигателя стали предъявляться следующие требования:

1. Жесткость. Деформация металлического листа должна быть только в том месте, где располагается поддон. Кроме того, у защиты должен быть обязательный уклон, который в случае столкновения автомобиля уведет двигатель не в салон, а под автомобиль.

3. Вес и габариты. Вес защиты не должен превышать 15 килограмм, иначе она будет создавать дополнительную нагрузку на переднюю часть автомобиля. Габариты, в свою очередь, должны позволять сохранить дорожный просвет автомобиля. Слишком большая и низкая защита будет «цеплять» почти все неровности дорожного покрытия.

Защита поддона устанавливается не на всех автомобилях, однако водители, сразу же, после покупки автомобиля устанавливают защиту самостоятельно. Для этого заводом предусмотрены специальные крепежные отверстия.

Виды защиты двигателя

В зависимости от материала изготовления защиты, выделяются несколько видов защиты поддона картера двигателя.

  • Конструкционная сталь. Является самым отличным вариантом для любого автомобиля, что достигается наличием ребер жесткости. Кроме того, сталь, из которой изготавливается такая защита, имеет хорошую упругость, что позволяет ей принимать первоначальную форму после деформации.
  • Алюминий. В отличие от стали, на алюминиевой защите не штампуют ребер жесткости, однако это не мешает ей составить достойную конкуренцию стали, вес которой значительно выше, чем у алюминия. Стоит алюминиевая защита достаточно дорого.
  • Пластмасса. Обычно, изготавливается из карбона, кевлара, углепластика и т п. Имеет достаточно низкий вес, но значительно уступает в прочности, так как при ударах, обычно, крошится.

Это интересно: Блок предохранителей Дэу Матиз: где находятся и как выглядят?

Неисправности радиатора печки

Конструкция элемента и использование для их изготовления цветных металлов и сплавов обеспечивает высокую надежность, в нем ломаться нечему. Но неисправности у радиатора печки все же бывают.

  1. засорение трубок, из-за чего пропускная способность теплообменника падает;
  2. потеря герметичности из образования трещин.

В первом случае засорение сказывается на работе системы обогрева – разогретая охлаждающая жидкость не может нормально циркулировать в отопителе, а значит – и отдать тепло воздуху. Трещины — причина утечки антифриза, который стекает на пол в салоне. Образоваться они могут на составных элементах радиатора (бачках и трубках) и на трубопроводах, с помощью которых теплообменник соединяется с системой охлаждения двигателя. Течь может и краник перекрытия подачи антифриза.

Если печка не греет или на напольном коврике обнаружены следы антифриза, следует провести ревизию радиатора отопителя салона ВАЗ-2107, а сделать это можно только сняв деталь с авто.

Как заменить поддон картера и его прокладку на ВАЗ 2101-ВАЗ 2107?

Не всегда этот способ подходит людям для того чтобы снять поддон с автомобиля, потому что не у всех есть предметы которые этому по способствуют, поэтому в самом конце статьи размещён видео-ролик в котором без использования специальных средств показывается порядок снятия и замены поддона и прокладки!

Поднимать двигатель нужно до того, пока концы обоих шпилек под цифрой «1» не совпадут с плоской частью кронштейнов опор двигателя, которые указаны под цифрой «2»!

Под каждым болтом находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

В том случае если прокладка пристыла к блоку, тогда при помощи острого предмета снимите её а всю плоскость блока очистите от кусков прокладки!

Слив отработанной жидкости

До начала процедуры слива следует подготовить инструменты, пустую тару, а также новые жидкости для последующего залива. Если установлена дополнительная защита под двигателем, ее тоже можно снять, для удобства.

Далее выполняем процедуру слива жидкости с ВАЗ 2107:

-Поднимаем капот, под ним находим заливную горловину на двигателе и откручиваем пробку. Горловина для залива масла

-Теперь спускаемся под автомобиль, подставляем в место слива тару под отработку. Можно использовать обрезанную канистру или старое ведро.

-Откручиваем сливную пробку с помощью ключа шестигранника на 12.

-Сливная пробка не всегда расположена в самой нижней точке, поэтому в поддоне может оставаться порядка 100-200 миллилитров отработки. Для их удаления можно использовать резиновую грушу или шприц с надетым на него шлангом.

-Теперь нужно открутить старый масляный фильтр, который располагается с правой части двигателя под капотом

Для откручивания фильтрующего элемента желательно иметь специальный съемник. Ели его не оказалось в наличии, можно попробовать открутить фильтр подручными средствами. В этом случае можно использовать, например старый ремень генератора, обычный ремень, велосипедную цепь или простую отвертку. Откручивание масляного фильтра с помощью подручных средств.

Таким методом получится слить максимум отработавшего свой срок масла, после этого можно приступать к дальнейшим действиям. Главное не забыть, все что мы откручивали нужно поставить на место.

Как снять масляный поддон ВАЗ 2107

Перед тем, как приступать к снятию и замене поддона на автомобиле ВАЗ 2107, необходимо разобраться с его назначением, местом расположения и повреждениями, которые влекут за собой необходимость менять картер.

Находится поддон снизу автомобиля, и для того, чтобы его увидеть и получить доступ, понадобится снять защиту. Конструктивно устройство представляет собой стальное основание, напоминающее крышку. В этой емкости находится моторное масло, поэтому для обеспечения герметичности, между картером и блоком цилиндров находится прокладка.

Снятие поддона картера ВАЗ 2107 необходимо выполнять при появлении деформаций, что влечет к вытеканию моторного масла из двигателя. На корпусе крышки имеется самая нижняя точка, в которой располагается пробка для слива моторного масла. Перед тем, как демонтировать масляный картер, надо сначала слить моторное масло.

Течь масла может возникнуть не только при деформациях картера, но еще и при нарушении целостности прокладки. Для устранения течи надо подтянуть болты крепления, и если это не помогает устранить проблему, тогда понадобится прибегнуть к смене прокладки.

Теперь, когда возникает необходимость замены поддона на семерке, надо прибегнуть к таковым манипуляциям. Стоит отметить, что чаще требуется менять прокладку, а дефекты картера возникают только в случае отсутствия защиты на автомобиле. Снимать масляный поддон двигателя на автомобиле ВАЗ 2107 следует в такой последовательности:

При замене важно учитывать такие моменты, как пробка и прокладка. Пробка также имеет уплотнительный материал, который изнашивается, поэтому новый поддон должен поставляться с новой пробкой

Если ее нет, то использовать старую не рекомендуется, и лучше купить новую или уплотнитель для нее. Особенности замены прокладки рассмотрим далее.

Установка

Поверхности блока и поддона обезжиривать не нужно, при помощи таких средств как «Уайт-спирит» и.т.д. Потому что в дальнейшем, это позволит легко разобрать соединение!

Все деформированные детали замените на новые, а «19» болтов которые крепят поддон картера при установке закручивайте крест-накрест. При закрутки болтов, не прилагайте больших усилий потому что из-за этого может повредиться фланец картера и может деформироваться прокладка!

Замена прокладки поддона картера на ВАЗ 2110 своими руками

Собственно, для чего необходима эта самая прокладка картера? Двигатель «десятки» включает в себя множество агрегатов, узлов и систем. Картер является корпусом двигателя и играет важнейшую роль. Ведь именно он вмещает все основные элементы двигателя внутри себя и обеспечивает им необходимую защиту, позволяет циркулировать маслу.

Основные причины для замены

На самом деле замена прокладки поддона картера у ВАЗ 2110 может потребоваться в случае ее повреждения. Причин не так уж и много:

  • Удары по поддону картера;
  • Деформация прокладки;
  • Воздействие высокого внутреннего давления, которое нарушает целостность прокладки;
  • Стечение сразу нескольких факторов одновременно.

Признаки неисправности

Если неправильно выполнить замену, разрыв может произойти вновь, внутрь картера попадут инородные частицы, герметизация будет недостаточной, что приведет к поломке двигателя или его отдельных компонентов.

Казалось бы, простая прокладка, но какой груз ответственности лежит на ней.

Чтобы определить необходимость замены прокладки, стоит обратить внимание на характерные признаки подобной проблемы:

  1. Течет масло.
  2. В масляной системе наблюдается снижение давления.
  3. Уровень масла падает интенсивнее обычного.

Подготовка к работе

Большую роль в удачно проведенной замене прокладки поддона картера играет подготовка. Собственно, большого труда это мероприятие не составит.

  • Загоните автомобиль на яму или поднимите при помощи подъемника;
  • Обеспечьте качественный свет, чтобы вы имели возможность внимательно осмотреть состояние поддона;
  • Снимите защиту картера, если предварительно вы ее установили на свой ВАЗ 2110;
  • Поддон картера необходимо очистить, поскольку на нем скапливается большое количество грязи и масла. Также рекомендуется очистить прилегающие к поддону картера участки;
  • Обнаружить течь проще всего на разогретом двигателе, но только при холостых оборотах. Это повысить давление в масляной системе, и покажет, насколько серьезная проблема с утечкой масла через прокладку поддона картера.

Замена прокладки поддона

Сейчас достаточно популярными стали различного рода герметики и добавки, которые позволяют устранять течи. Но это все происки маркетинговых компаний. На самом деле толку в этих средствах мало. Герметик может дать только временный результат, чтобы вы успели доехать до гаража или СТО, где можно будет поменять прокладку.

Попытки использовать подобные методы порой заканчиваются печально. Давление повышается, разрыв становится еще больше, масло вытекает чуть ли не полностью. Если подобная проблема застанет вас в пути, далеко от СТО, никто вам не позавидует.

Сейчас мы вам расскажем, как именно это делается.

  1. Снимать поддон картера необходимо в случае протечки или во время ремонта двигателя. Если вам потребовалось отремонтировать мотор, а прокладку вы ранее ни разу не меня, советуем совместить эти два мероприятия.
  2. Также демонтаж картера и установка новой прокладки дает возможность выполнить другую полезную процедуру для вашего автомобиля — замену масла. Совместите их.
  3. Первым делом снимите брызговики с передних колес автомобиля.
  4. Теперь слейте масло. Если вы хоть раз его меняли, проблем на этом этапе возникнуть не должно.
  5. Открутите три болта, которые крепят нижнюю крышку картера сцепления и демонтируйте ее.
  6. Вооружитесь головкой на 10, с помощью которой выкручиваются все 16 болтов, отвечающих за крепление поддона картера.

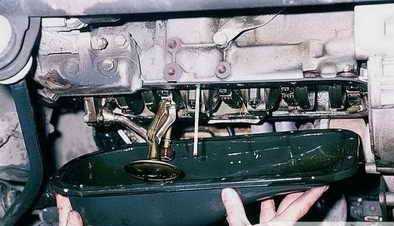

  7. Снимите поддон. Его желательно будет очистить, как следует промыть специальными средствами.
  8. Сняв поддон, вы обнаружите на стыках прокладку. Если машина эксплуатируется достаточно давно, состояние ее будет не из лучших. Но вам уже все равно, поскольку вы планируетhttpе ее менять.
  9. Удалите с места стыка старую прокладку, очистите поверхность от всевозможных загрязнений. Чем чище окажется соединение, тем надежнее сядет новая прокладка на свое законное место.
  10. Все стыки рекомендуется укрепить при помощи специального автомобильного герметика. Сама по себе прокладка хорошо справляется с поставленной задачей, но никогда не лишним будет дополнить ее степень защиты. Герметик — это доступное удовольствие для каждого автовладельца.

Как видите, процедура замены прокладки поддона картера у отечественного автомобиля ВАЗ 2110 не представляет собой ничего сложного. Постарайтесь совместить выполнение сразу нескольких процедур, раз вы решились снимать поддон.Будем надеяться, что ремонтировать двигатель вам не придется, «десятка» послужит верой и правдой еще много лет.

Что дальше?

Как далее производится замена прокладки ГБЦ ВАЗ-2107? На следующем этапе нам необходимо демонтировать крышку клапанного механизма. Она крепится на 8 болтах

Важно не потерять прижимные шайбы – они нам еще пригодятся при сборке. На следующем этапе требуется извлечь элемент ГРМ, а именно цепной привод и шестерню

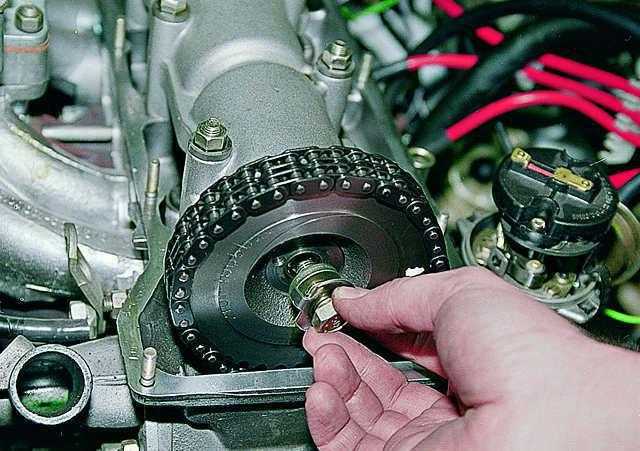

Для этого ослабляем натяжитель и при помощи ключа отпускаем контргайку. Теперь цепь должна ослабнуть. Теперь разбираем шестерню.

Как далее производится замена прокладки головки блока цилиндров? ВАЗ-2107 продолжает стоять на месте, а мы переходим к демонтажу распредвала. Для этого откручиваем 9 крепежных болтов. После отсоединяем приемную трубу, что идет на выпускной коллектор. Она устанавливается на 4 латунных гайки. Если у вас труба прикручена на обычные стальные, есть риск сорвать шпильку. Будьте предельно аккуратны. При наличии ржавчины или грязного налета воспользуйтесь универсальной смазкой ВД-40.

Как снять поддон на ваз 2114

Большинство автолюбителей слышали о существовании такой детали в автомобиле, как поддон картера. Но если спросить новичка, для чего он необходим, какие функции выполняет и из чего состоит, то вразумительный ответ получить будет довольно сложно. При этом все знают, что картер необходимо беречь от механических ударов (для этого даже существует специальная защита).

Назначение поддона картера и особенности конструкции

Поддон картера представляет собой по форме небольшую ванночку необычных размеров. В зависимости от марки и модели (и, соответственно, конструкции двигателя) она может иметь различную конфигурацию. Все делается для того, чтобы исключить возможное прикосновение с находящимися под ним элементами трансмиссии или же, к примеру, редуктора переднего моста.

В некоторых автомобилях установлен так называемый «сухой» картер. У него есть одна интересная особенность. Масло находится не в поддоне (как это происходит обычно), а в специальном бачке.

На большинстве машин (в том числе и на отечественных авто) задача поддона – собирать и хранить масло, которое циркулирует по системе двигателя. Именно в поддоне картера оседает весь ненужный сор, который может появиться в процессе трения различных металлических деталей.

Кроме этого, в специально емкости собирается масло, которое в определенный момент времени не задействовано в процессе смазывания. Впоследствии состав захватывается с помощью маслозаборника и отправляется к основным узлам двигателя. При этом установка подобного «всасывателя» масла хорошо продумана. Он захватывает масло не с самого днища (где много грязи и осадка), а немного выше. Более того, в некоторых моделях на дне поддона устанавливаются специальные магниты. Их задача – удерживать металлическую «стружку» и не давать ей возвращаться обратно в двигатель.

На поддоне картера с внутренней стороны есть специальные противоотливные переборки. Их задача – предотвратить плескание масла в процессе движения. Кроме этого, отверстие для слива масла из двигателя также находится в поддоне картера. Как проверять уровень масла в картере знают все (даже новички) — делается это при помощи специального масляного щупа.

Поддон картера – это съемный механизм. Он фиксируется к основному узлу с помощью нескольких болтов. При этом между поддоном и картером устанавливается специальная прокладка, выполненная из резинового или пробкового материала. Ее задача – исключить течи масла на стыке двух элементов. При повреждении прокладки замена стоит произвести в кратчайшие сроки. Если вовремя не заметить неисправность, то «львиная» доля масла может уйти из двигателя. Последствия для наиболее дорогостоящего узла авто могут быть весьма трагичными.

Меняем прокладку поддона картера на ВАЗ-2114

Итак, при появлении первых симптомов течи моторного масла первое, что нужно сделать — произвести осмотр двигателя. Повреждение прокладки видно сразу по появлению характерной течи на стыке картера и поддона. Причины могут быть разными — естественное старение материала, низкое качество прокладки и ее износ. Кроме этого, проблемы с прокладкой могут появиться после установки первоначально бракованного изделия, недостаточной (или, наоборот, слишком сильной) протяжки болтов.

Что касается процесса замены прокладки, то он займет у вас не более 20-30 минут.

Алгоритм действий должен быть следующим:

  1. Работу производите на смотровой яме в гараже или используйте подъемник. Если такой возможности нет, то можно поддомкратить передок автомобиля и установить деревянные оборы.
  2. Ставьте специальные башмаки для надежной фиксации автомобиля, сработайте ручной тормоз и включите первую передачу.
  3. Если на вашем автомобиле установлена металлическая защита картера, выкручивайте крепежные болты и убирайте конструкцию в сторону (она пока не понадобится).
  4. Заведите двигатель и доведите его до рабочей температуры. Это необходимо для того, чтобы немного разогреть масло и уменьшить его густоту.

Инструменты для снятия защиты картера

Необходимо подготовить комплект головок и трещотку с карданом. Если трещотки нет, можно использовать торцевой гаечный ключ. Для снятия на иномарках и отечественных машинах используется головка диаметром 10 мм. Обязательно понадобится плоская отвертка, чтобы поддеть и снять поддон.

Может потребоваться открутить болты на масляном насосе, для этого подойдет ключ диаметром 15 мм. А при наличии защиты, понадобится еще и 13-миллиметровый ключ. Если запчасть держится на герметике, для его удаления необходима резиновая или деревянная киянка. Открутить заржавевшие болты поможет смазка WD-40 и горелка.

Признаки неисправности

Замена картера — это сложная и ответственная процедура, которая должна выполняться при строгом соблюдении технологических норм. Допускать ошибки категорически не рекомендуется.

Если неправильно выполнить замену, разрыв может произойти вновь, внутрь картера попадут инородные частицы, герметизация будет недостаточной, что приведет к поломке двигателя или его отдельных компонентов.

Казалось бы, простая прокладка, но какой груз ответственности лежит на ней.

Чтобы определить необходимость замены прокладки, стоит обратить внимание на характерные признаки подобной проблемы:

  1. Течет масло.
  2. В масляной системе наблюдается снижение давления.
  3. Уровень масла падает интенсивнее обычного.

Замена поддона картера и его прокладки на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! На сегодняшний день многим людям уже известна такая вещь как поддон картера, но далеко не все знают что же это на самом деле такое, когда его нужно менять и как его правильно заменить на автомобилях «классического» семейства – эти вопросы мы сегодня и разберём.

Примечание! Для замены поддона и его прокладки, вам будет нужно заранее подготовить некоторые вещи: Во-первых обязательно запаситесь гаечными ключами, или же вместо них можно использовать удлинитель, карданные шарниры и накидные головки!

Где находится поддон картера и его прокладка? Поддон располагается в самом низу двигателя автомобиля, к сожалению для того чтобы полностью увидеть поддон необходимо снять защиту картера, что и сделано на рисунке ниже:

Примечание! Синей стрелкой указан прокладка, которая стоит между блоком цилиндров и картерным поддоном!

Когда нужно менять поддон картера и его прокладку? Поддон подлежит замене при деформации, в связи с которой из самого поддона начало вытекать моторное масло которое в нём располагалось.

Прокладка поддона подлежит замене при сильном обжатии и при разорванности, как это понять спросите вы? Обычно при деформации прокладки, через неё начинает течь моторное масло, но течь так же лечится обычным подтягиванием болтов которые крепят поддон картера, но в том случае если подтягивание болтов не дало никаких результатов и течь не прекратилась, то в таком случае замените прокладку на новую.

Ваз 2105 — замена поддона картера двигателя

Как правило основной причиной замены поддона картера двигателя на автомобиле ваз 2105 служит либо механическое повреждение поддона, либо в следствие перегрева двигателя, когда поддон деформируется и на стыке с картером двигателя начинает травить масло. Поддон потребует замены и в случае сильной перетяжки его болтов крепления, что приводит к деформации фланца. Для выполнения ремонтных работ по замене поддона автомобиль необходимо загнать на смотровую яму или эстакаду, подготовьте стандартный набор инструментов. При наличие всего необходимого можно приступать к выполнению ремонта:

  • В первую очередь снимаем грязезащитный щиток двигателя.
  • Далее сливаем масло из картера двигателя, о том как это правильно сделать см. Замена масла и масляного фильтра ваз 2105.
  • Отсоедините крепление передних опор двигателя (силового агрегата) см. Ваз 2105 – замена опорных подушек двигателя.
  • Далее нам необходимо установить под картер сцепления домкрат через деревянную проставку и немного приподнять силовой агрегат, выведя шпильки опор из поперечины. Обматываем двигатель крепкой веревкой и делаем петлю сверху. Через данную петлю пропускаем деревянный брусок, который кладем на передние крылья (на крылья положите куски плотного материала, чтобы не повредить лакокрасочное покрытие).
  • Торцовым ключом с удлинителем отворачиваем двенадцать болтов крепления поддона и снимаем его вместе со старой прокладкой.

Перед тем, как устанавливать новый поддон, хорошо очистите поверхность соединения поддона с картером от остатков старой уплотнительной прокладки (воспользуйтесь ножиком). Зафиксируйте на поверхности поддона с помощью консистентной смазки новую прокладку и установите поддон на свое место. Болты его крепления затягивайте крест на крест, равно удаляясь от центра, при этом затяжка болтов должна проходить в 3-4 этапа каждый раз увеличивая силу затяжки. Залейте масло в двигатель. На этом ремонтные работы по замене поддона ваз 2105 завершены.

Пошаговая замена

1. Заезжаем на эстакаду.

2. Откручиваем четыре болта крепежа защиты картера.


3. Откручиваем и снимаем брызговик двигателя. Закреплен он на нескольких болтах.

4. Откручиваем сливной болт. Заранее подготовьте посуду для отработанного масла.

Перед откручиваем пробки двигатель нужно прогреть.

5. Откручиваем девятнадцать болтов крепежа крышки картера.

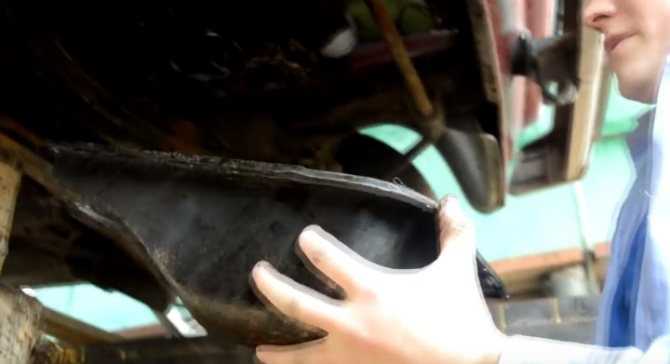

6. После откручивания болтов крепления, крышку картера так просто не достать. Мешает балка.

7. Для того чтобы снять крышку нужно открутить две подушки двигателя. Первая подушка откручивается из под капота с левой стороны. Другая из под автомобиля, через отверстие в балке.

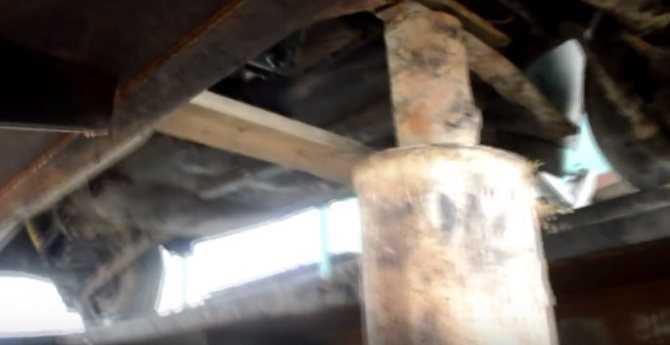

Далее поднимаем машину на 10-12 сантиметров, идем на яму и поставляем деревянный брусок под КПП. Опускаем машину и выходит что кузов опуститься, а мотор и КПП будут стоять на бруске

Обратите внимание, не нужно поднимать машину выше 10 сантиметров, если поднимите выше, то можете погнуть топливные трубки когда будете опускать

8. Снимаем крышку картера и старую прокладку, обычно она прикипает к блоку.

9. Устанавливаем новую прокладку на основу поддона, садим прокладку на герметик.

10. Промазываем верхнюю часть прокладки герметиком и устанавливаем крышку картера на место.

11. Закрепляем крышку картера на девятнадцать болтов.

12. Убираем подставку из под КПП и прикручиваем две подушки двигателя.

13. Закручиваем сливную пробку в крышке картера и заливаем новое масло до уровня.

14. Устанавливаем и закрепляем брызговик, а так же защиту крышки картера.

Если вам непонятен какой-то момент в работе, пишите в комментарии свои вопросы. Помогу и проконсультирую.

Утечка масла из поддона

Если консистенция подтекшей жидкости, обнаруженной под авто, темно-коричневая и вязкая, то это значит, что подтекает масло из мотора. Подтвердить догадки может и повышенный расход масла (приходится чаще подливать, чем обычно).

Возникает утечка масла из поддона вследствие:

  • деформации;
  • ухудшения креплений;
  • искривлений картера.

Подтекание масла в силовом агрегате говорит о снижении давления, а это чревато негативными последствиями для самого мотора. Герметичность поддона – обязательное условие для успешного функционирования всей системы двигателя. Если регулярно проводить диагностику на станции обслуживания, то можно будет вовремя обнаружить разнообразные неисправности в работе автомобиля.

Чем дольше срок эксплуатации двигателя, тем и чаще изнашиваются прокладки в нем. Периодически требуется замена прокладки поддона, которую грамотно проведут в нашем автосервисе. Для каждого автомобиля подбирается специальная прорезиненная прокладка, выполняющая роль герметика.

Прокладка поддона не отличается высокой надежностью, поэтому менять ее приходиться не так редко. Она изнашивается из-за постоянных нагрузок и температурных изменений.

Заключение

Итак, мы выяснили, как разбирается и собирается головка блока цилиндров ВАЗ-2107. Запчасти на ВАЗ (особенно если это классические модели типа «семерки») стоят дешево. Поэтому такую операцию, как замена прокладки блока, можно выполнить за вполне бюджетные деньги (до 500 рублей). Конечно, при условии, если вы будете выполнять процедуру своими руками. Самое основное — это затяжка болтов. Не стоит выполнять данную процедуру на глаз. Вы либо не дотянете болт, либо сорвете шпильку. Снять последнюю будет очень трудно (разве что прихватить ее сваркой и аккуратно выкрутить по ходу резьбы).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
