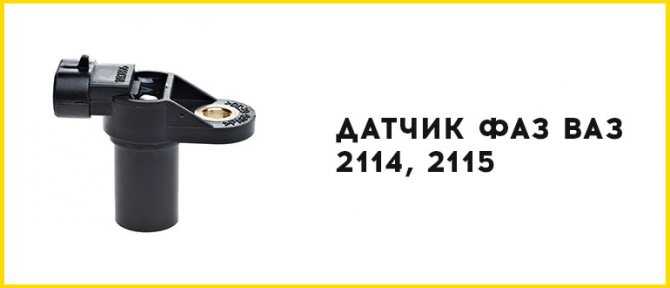

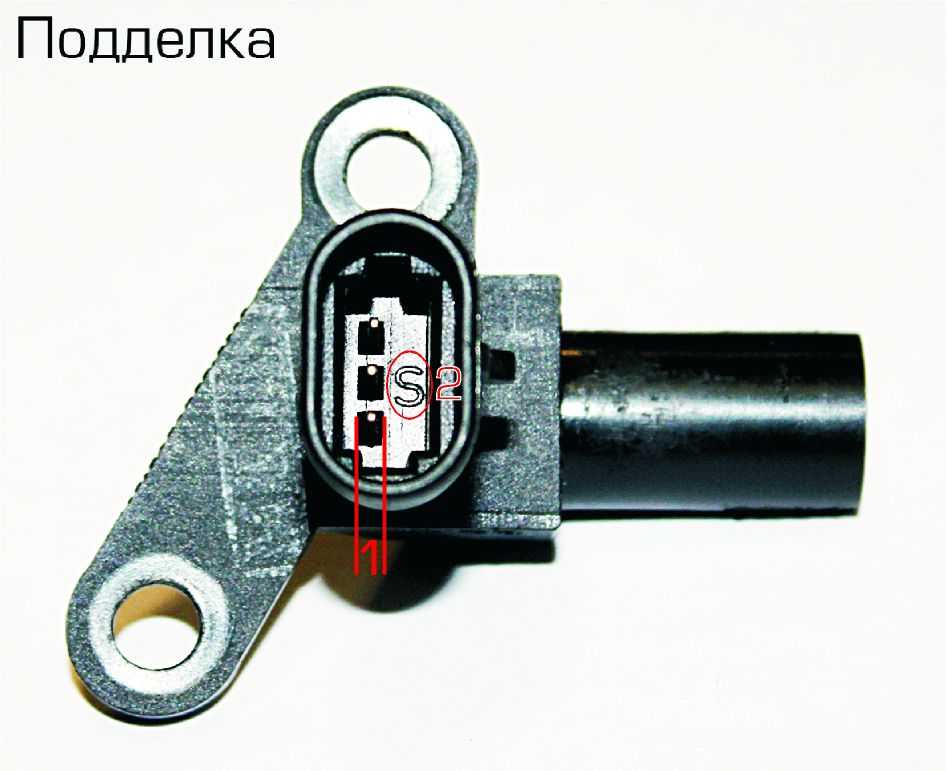

Датчик распредвала автомобиля ваз-2115

Как работает ДПРВ?

Датчик положения распредвала (сокращенно – ДПРВ) подает один импульс за один оборот вала. Поскольку распредвал вращается в два раза медленнее, чем коленчатый вал, то мы получаем точную метку, определяющую такт впуска на одном из цилиндров. При этом рассчитать момент впрыска для цилиндров ЭБУ впрыска может очень просто.

Предположим, что импульс от ДПРВ приходит после метки начала отсчета для первого цилиндра. Тогда при получении сигнала ЭБУ производит подачу топлива в первый цилиндр, через половину оборота коленвала – в третий, при следующем проходе метки начала отсчета – в четвертый, еще через пол-оборота – во второй. При этом импульс от ДПРВ является «справочным», так как все моменты впрыска все равно жестко привязаны к зубцам венца датчика положения коленчатого вала.

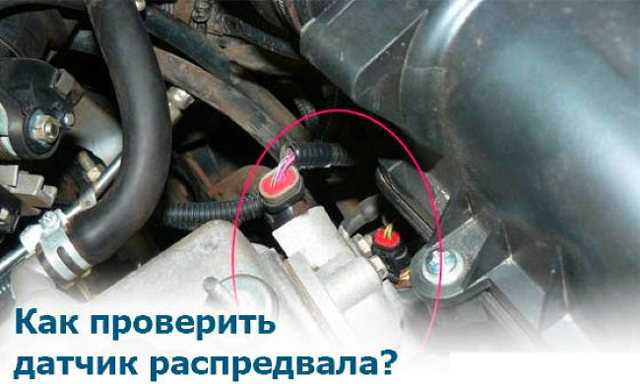

Ну а где находится датчик распредвала? На головке блока цилиндров или реже – на клапанной крышке, непосредственно у «своего» распредвала.

Реже датчик положения распредвала дает серию импульсов, определяющую начало нужного такта в конкретном цилиндре. На многих «Ниссанах» для первого цилиндра датчик подает один импульс, для второго – два, и так далее.

Но фазирование впрыска – это не единственное, за что отвечает датчик распредвала. Поскольку ЭБУ впрыска может легко рассчитать временную задержку между моментом начала отсчета по ДПКВ и моментом получения импульса с ДПРВ, то появляется и возможность определения реального положения распредвала относительно коленвала. Если на моторах без изменения фаз газораспределения это имеет чисто диагностическую ценность (проверка правильности установки фаз ГРМ), то на моторах с фазовращателями ДПРВ является важным элементом обратной связи, позволяющим контролировать работоспособность системы управления газораспределением.

Конструктивно ДПРВ может быть выполнен на основе индуктивного датчика или датчика Холла. Первый проще, поскольку это лишь обмотка вокруг магнитного сердечника. Второй менее надежен и менее точен, зато подает на ЭБУ впрыска не синусоиду, амплитуда которой пропорциональна частоте вращения (что затрудняет обработку сигнала), а легко обрабатываемый «готовый» прямоугольный сигнал. Там, где нет необходимости в точном определении положения распредвала, а важен сам факт определения нужного оборота, чаще всего используется датчик Холла.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
2. Если с зазором все в порядке, до демонтируем устройство с авто.
3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке. Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов. На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

• Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
• Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
• В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
• Попросите человека в машине запустить двигатель.
• Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
• Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

• Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
• Другой человек должен включить зажигание, не запуская мотор.
• Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
• Помощник должен запустить двигатель.
• Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.

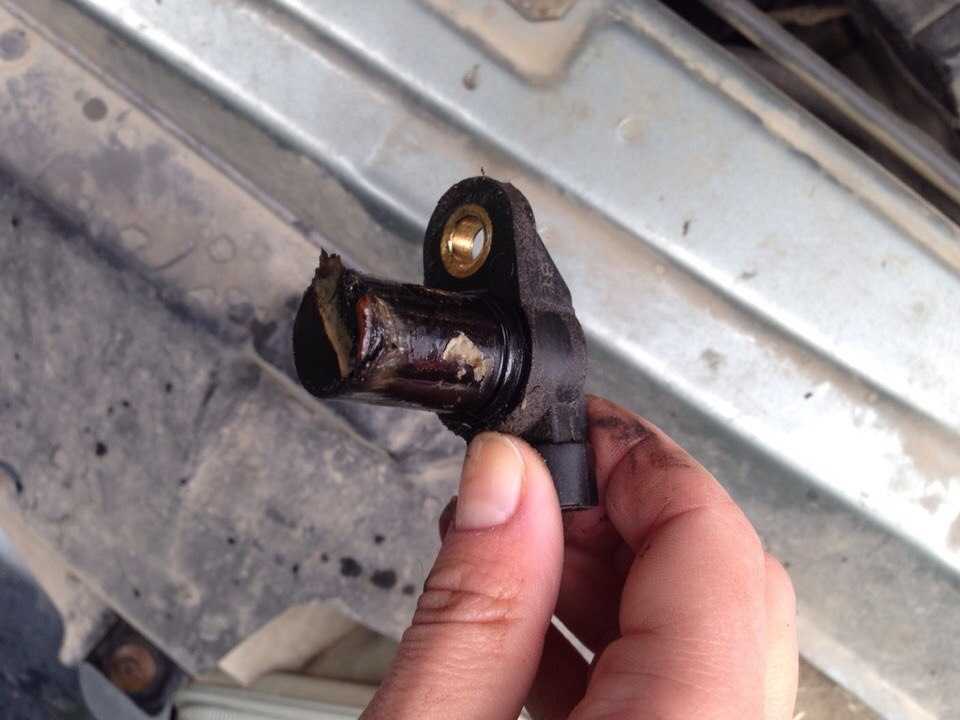

• Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Honda (VTEC), Toyota (VVTL-i), Mitsubishi (MIVEC), Kia (CVVL)

Чтобы дополнительно регулировать поднятие клапана, были созданы еще более продвинутые системы, но родоначальницей была компания HONDA, со своим мотором VTEC (Variable Valve Timing and Lift Electronic Control). Суть в том, что кроме изменения фаз, эта система может больше поднимать клапана, тем самым улучшая наполнение цилиндров или отвод отработанных газов. У HONDA сейчас используется уже третье поколение таких моторов, которые впитали в себя сразу обе системы VTC (фазовращатели) и VTEC (поднятие клапана), и сейчас она называется – DOHC i-VTEC.

Система еще более сложная, она имеет продвинутые распредвалы в которых есть совмещенные кулачки. Два обычных по краям, которые нажимают на коромысла в обычном режиме и средний более выдвинутый кулачок (высокопрофильный), который включается и нажимает клапана скажем после 5500 оборотов. Эта конструкция имеется на каждую пару клапанов и коромысел.

Как же работает VTEC? Примерно до 5500 об/мин мотор работает в штатном режиме, используя только систему VTC (то есть крутит фазовращатели). Средний кулачок как бы не замкнут с двумя другими по краям, он просто вращается в пустую. И вот при достижении высоких оборотов, ЭБУ дает приказание на включение системы VTEC, начинает закачиваться масло и специальный штифт выталкивается вперед, это позволяет замкнуть все три «кулачка» сразу, начинает работать самый высокий профиль – теперь именно он давит пару клапанов, на которые рассчитана группа. Таким образом, клапан опускается намного больше, что позволяет дополнительно наполнить цилиндры новой рабочей смесью и отвести больший объем «отработки».

Стоит отметить, что VTEC стоит и на впускном и выпускном валах, это дает реальное преимущество и прирост мощности на высоких оборотах. Прирост примерно в 5 – 7%, это очень хороший показатель.

Стоит отметить, хотя ХОНДА была первой, сейчас похожие системы используются на многих автомобилях, например Toyota (VVTL-i), Mitsubishi (MIVEC), Kia (CVVL). Иногда как например в моторах Kia G4NA, используется лифт клапанов только на одном распредвалу (здесь только на впускном).

НО и у этой конструкции есть свои недостатки, и самый главный это ступенчатое включение в работу, то есть едите до 5000 – 5500 и дальше чувствуете (пятой точкой) включение, иногда как толчок, то есть нет плавности, а хотелось бы!

Датчик распредвала Лада Приора

В автомобилях Лада Приора датчик положения распределительного вала (далее — ДПРВ) установлен в потайном месте – под шкивом распредвала. Доступ к контролеру для проведения профилактики без проведения предварительного демонтажа крайне сложный.

Для облегчения ремонта необходимо ослабить ременной привод генератора. Время на проведение профилактики – 15 минут.

Процесс самостоятельной замены вовсе не сложный, но требует внимательности со стороны мастера. Не допускайте ошибок, не нарушайте регламента.

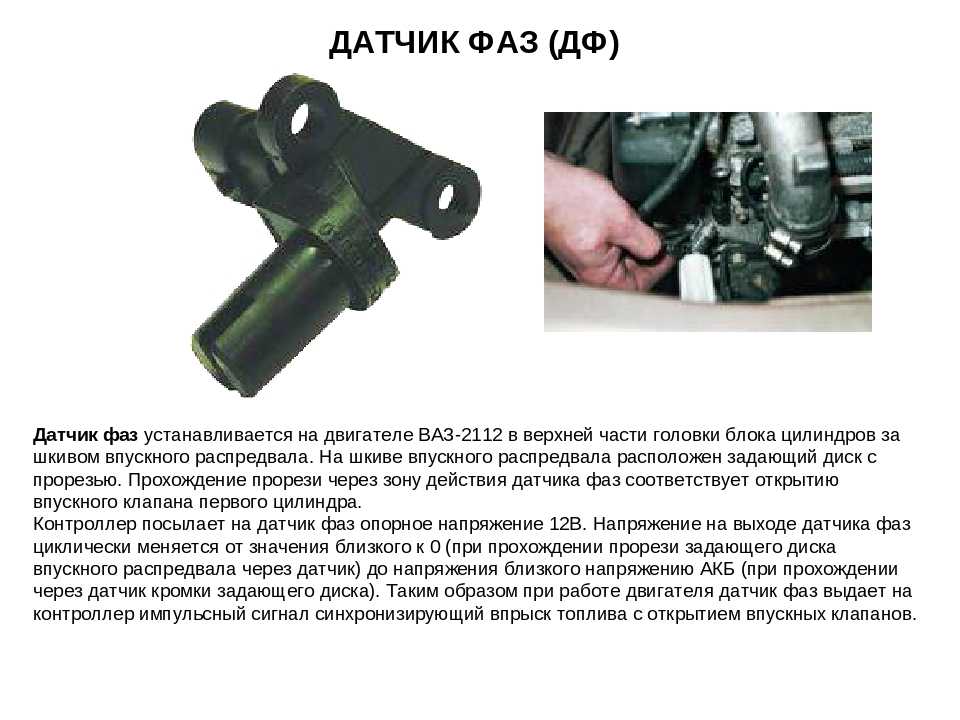

ДПРВ служит для определения положения газораспределительного механизма по отношению к коленчатому валу. В режиме реального времени данные поступают на электронный блок управления двигателем. ЭБУ корректирует частоту впрыска топлива, угол опережения зажигания.

Описание датчика распредвала на Лада Приора: где находится, цена, артикулы

Где находится: в Лада Приора ДПРВ установлен под шкивом распредвала. Положение не самое удачное, так как доступ сильно ограничен. Без предварительного ослабления крепления ременного привода генератора выкрутить контролер невозможно.

Датчик неразборный, в случае выхода из строя следует заменить новым. Установка нового ДПРВ вовсе не сложная. Задача посильная для рядового автолюбителя.

Электронный блок управления двигателем систематически контролирует положение распределительного вала посредством ДПРВ. От точности показаний, своевременности передачи зависит дозировка топливной аппаратуры, прострел искры в камере сгорания цилиндров.

ДПРВ влияет на динамику разгона, стабильность работы мотора на холостых оборотах, концентрацию выбросов в выхлопных газах.

Признаки неисправности ДПРВ:

• Нестабильная работа мотора на холостых оборотах;
• Повторный перезапуск мотора после его остановки;
• Увеличенный расход топлива;
• Снижение мощности силового агрегата;
• Пассивная динамика разгона;
• На приборной панели индикаторы сигнализируют о наличии системных ошибок;
• Трансмиссия заблокирована на одном скоростном режиме. Выключение передачи после деактивации зажигания. Повторение однократное, циклическое;
• Машина двигается рывками;
• Максимальная скорость автомобиля ограничена 80 км /час;
• Двигатель периодически глохнет;
• Осечки при активации зажигания;
• Двигатель не запускается после остановки.

Причины износа ДПРВ:

• Исчерпание ресурса эксплуатации;
• Повреждение корпуса контролера;
• Обрыв электрической цепи;
• Короткое замыкание контактов;
• Обрыв датчика от удара, столкновения;
• Не корректная работа электронного блока управления двигателем ЭБУ.

Замена датчика распредвала на автомобиле Лада Приора

Процесс установки датчика на Лада Приора 8 и 16 клапанов аналогичен. В 16-ти клапанной модификации дополнительно отпустите крепление ГУРа (ключ на «17»).

• Ключ на «10», «17» (опционально);
• Новый датчик положения распредвала;
• Ветошь;
• Дополнительное освещение (опционально).

• Открываем капот;
• Отвинчиваем пластиковый кожух с торца мотора;
• Отпускаем крепление ременного привода генератора;
• Подаем его как можно ближе к стенкам блока цилиндров;
• Отсоединяем колодку с проводами с ДПРВ;
• Выкручиваем контролер;
• На штатное место вкручиваем новый;
• Надеваем колодку с проводами, привинчиваем пластиковый корпус.

Замена контролера завершена. Запускаем двигатель, проверяем работоспособность прибора. Средний ресурс эксплуатации контролера 80 тыс. км.

Основные варианты проверок

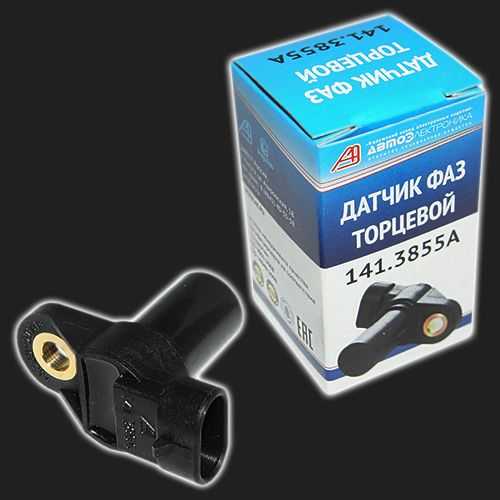

Чтобы проверить работу датчика фаз ДВС применяется специальное оборудование, включая электронный мультиметр. Устройство может функционировать в режиме постоянного напряжения. В качестве примера можно взять датчики фаз транспортного средства ВАЗ 2114. На 16-клапановых модификациях устанавливается датчик 21120, а на 8-клапановой 21110.

Перед тем, как начать проводить диагностические мероприятия, нужно сделать демонтаж датчиков с места их локализации. Далее производится визуальный осмотр корпуса датчика фаз, контактов и колодки. Если найдены скопления грязи и пыли, то нужно использовать бензин или спирт и удалить загрязнения.

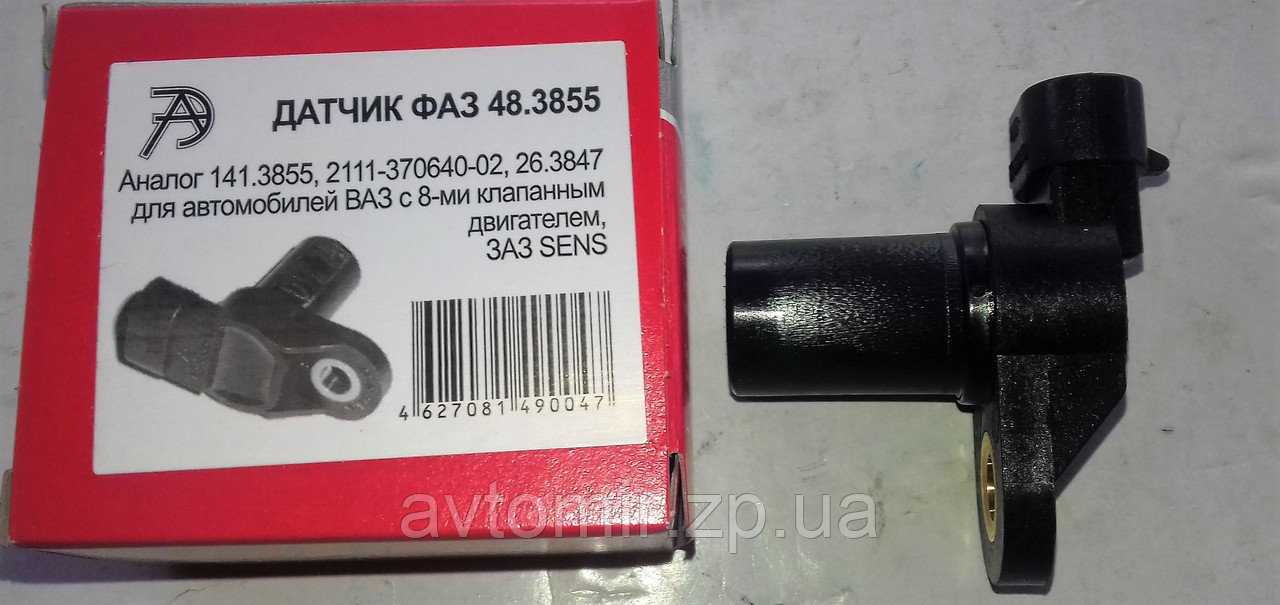

Чтобы проверить датчик на 8-клапановой модификации, его подключают к аккумуляторной батарее и мультиметру.

В дальнейшем, алгоритм действий будет следующий:

 выставляется напряжение для питания в диапазоне 13,5 Вольт (допустима погрешность ±0,5). Чтобы организовать питание, достаточно воспользоваться обыкновенным автомобильным аккумулятором;

 напряжение между проводом питания и массой не должно быть меньше 90% от питающего. В противном случае, если значение стремится к нулю, значит, датчик оказывается неисправным;

 пластину из стали подносят к торцевой части датчика;

 когда датчик работает нормально, то напряжение между массой и сигнальным проводом не должно превышать отметку в 0,4В. Если значение выше, значит, устройство не работает;

 убрать в сторону стальную пластину от торцевой части датчика. Тогда напряжение должно вернуться к исходным данным от 90% питающего напряжения.

Чтобы проверить датчик 16-клапановой модификации, его подключают к блоку питания и мультиметру.

Для проверки нужно подготовить металлическую деталь, размером до 20 мм, длиной от 80 мм и толщиной в 0,5мм. Принцип проверки схож с выше представленным для 8-клапановой модели, но значения будут различны:

 выставляется напряжение для питания в диапазоне 13,5 Вольт (допустима погрешность ±0,5);

 когда датчик работает нормально, то напряжение между массой и сигнальным проводом не должно превышать отметку в 0,4В;

 заранее подготовленная стальная деталь помещается в щель, куда и репер распределительного вала;

 если устройство работает, напряжение между проводом питания и массой не должно быть меньше 90% от питающего;

 убрать в сторону пластину, тогда напряжение снова должно опуститься до отметки в 0,4В.

Такого рода проверки можно совершать даже не демонтируя датчик с его рабочего места. Однако чтобы осмотреть его лучше — нужно снять. Зачастую, при проверке датчика имеет смысл проверить и работоспособность, и отсутствие механических повреждений проводов, и качество контактов. К примеру, нередки случаи, когда фишка слабовато держит контакт, из-за этого с датчика не идет сигнал на блок управления. Также, при возможности, желательно «прозвонить» провода, идущие от датчика к ЭБУ и к реле (питающий провод).

Помимо проверки мультиметром, нужно проверить наличие соответствующих ошибок датчика при помощи диагностического прибора. Если такого рода ошибки выявлены впервые за все время, то стоит попытаться их сбросить при помощи программных средств. Либо же может помочь просто отсоединение на минуту минусовой клеммы аккумуляторной батареи. Если же ошибка все еще осталась — нужна дополнительная диагностика по приведенным выше алгоритмам.

Самостоятельная проверка

Распространенной неисправностью ДВС с электронным впрыском являются сбои в работе датчика положения распределительного вала. В списке признаков, указывающих на проблемы с датчиком, отмечают:

• затрудненный пуск;
• неустойчивую работу двигателя;
• двигатель трясется, работает перебоями;
• возможно загорание «check» на панели приборов;

1. Первым шагом становится обнаружение посадочного гнезда ДПРВ, который устанавливается в области ГБЦ. В месте установки необходимо найти специальное уплотнительное кольцо. Указанное кольцо необходимо осмотреть, так как нарушение его целостности и другие деформации могут привести к неисправностям датчика.
2. Дополнительно потребуется осмотреть сам корпус датчика, а также зубчатый ротор. Наличие повреждений или присутствие металлической стружки также указывают на поломку датчика.

• Далее необходимо изучить сам разъем. На таком разъеме должны присутствовать контакты: плюсовой контакт, минусовая «масса», контакт для передачи сигнала.
• Затем необходимо включить зажигание, после чего вольтметром производится замер напряжения на плюсовом контакте датчика положения распредвала. Массу тестера нужно подключить к массе двигателя. Данный замер должен по напряжению быть аналогичным показателю напряжения на клеммах АКБ. В случае отклонений в показаниях напряжения сравнительно с питанием можно сделать вывод, что имеются неисправности в электрической цепи питания датчика положения распредвала.
• Аналогичным образом производится замер напряжение на «массе» датчика. Напряжение на указанном контакте должно быть нулевым.
• После необходимо выполнить подключение плюсового и минусового провода датчика. Средний контакт датчика подключается через тестер. Получается, одни щуп вольтметра прикладывается к сигнальному выводу датчика, а другой запитывается на вход в системе управления. Для решения такой задачи не редко сигнальный провод перерезается, а щуп мультиметра прикладывается к открытым проводам.
• Затем двигатель прокручивается стартером. Рабочий датчик покажет напряжение, которое может колебаться от 0.4 до 5 вольт. Отклонения от указанных значений указывают на необходимость замены ДПРВ.

Чтобы самому заменить датчик положения распредвала потребуется отсоединить от него повода, удалить крепеж и вынуть устройство из посадочного места. Подключение исправного элемента осуществляется в обратном порядке.

Основные признаки, по которым можно самому определить проблемы с датчиком положения коленчатого вала ДПКВ. Причины сбоев, поломок, самостоятельная проверка.

Причины затрудненного пуска холодного двигателя. Список неисправностей. Что нужно проверить для диагностирования и более точного определения проблемы.

Машина не заводится после замены ремня ГРМ, цепи ГРМ или проведения других работ с приводом газорасределительного механизма. Основные причины, рекомендации.

Принцип действия системы изменения фаз газораспределения VVT. Гидроуправляемая муфта, ступенчатое регулирование VVTL-i, VTEC. Электромагнитный привод ГРМ.

Почему загорается аварийная лампочка низкого давления масла на холостом ходу или в движении. Диагоностика неисправности, проверка датчика давления масла.

Назначение распределительного вала в конструкции ГРМ. Привод распредвала, фазы газораспределения. ГРМ с одним или двумя распределительными валами.

Ошибка P0110 – Неисправность датчика температуры всасываемого воздуха: причины, диагностика, ремонт

Выявив в результате диагностики автомобиля ошибку P0110, диагност может быть уверен, что проблема связана с датчиком температуры всасываемого воздуха, который поступает во впускной коллектор. В официальной литературе к диагностическим приборам ошибка P0110 называется “Неисправность датчика температуры всасываемого воздуха” (intake air temp-sensor circuit malfunction). Сложность данной ошибки в том, что диагност при ее обнаружении не получает точную информацию о том, с чем она связана. Проблем может быть несколько, и подробнее с ними разберемся в рамках данной статьи.

1. Симптомы ошибки P0110 2. Что собой представляет датчик температуры всасываемого воздуха 3. Что делать, если возникает ошибка P0110

Главный симптом ошибки P0110 — это индикатор Check Engine на приборной панели. Проверив двигатель диагностическим оборудованием, специалист сможет получить более точную информацию о том, с чем связана проблема.

Ряд сопутствующих симптомов, которые могут указывать на P0110, это сложности при пуске двигателя в холодное время года, а также “плавающие” обороты. В теплое время года вычислить наличие ошибки по “поведению” автомобиля практически невозможно.

Дело в том, что в зависимости от температуры окружающего воздуха, соответственно, воздуха, который поступает во впускной коллектор, меняется количество подаваемого топлива. Если возникает ошибка P0110, которая сигнализирует о неисправности датчика температуры, работа двигателя переходит в аварийный режим.

В нем, у большинства автомобилей, компьютер принимает по умолчанию температуру всасываемого воздуха на уровне +20 градусов по Цельсию.

Поэтому зимой, если температура ниже, заметны проблемы с пуском и работой мотора, поскольку по факту поступает более холодный воздух, чем считает ЭБУ, то есть впрыскиваемого топлива оказывается недостаточно.

Что собой представляет датчик температуры всасываемого воздуха

Датчик температуры всасываемого воздуха — это очень простое устройство. Он может устанавливаться в автомобиле отдельно на коробке воздушного фильтра, либо быть частью датчика массового расхода воздуха.

Работает датчик температуры всасываемого воздуха следующим образом. Через него проходит воздух, который идет через термистор. В зависимости от температуры воздуха, термистор меняет сопротивление. Когда температура становится ниже, сопротивление выше. Когда температура выше, сопротивление ниже. Соответственно, эти данные передаются на электронный модуль управления, и на их основании ЭБУ принимает решение о необходимости впрыснуть больше или меньше топлива, в зависимости от температуры окружающей среды и температуры поступающего воздуха.

Что делать, если возникает ошибка P0110

Как было сказано выше, причина ошибка P0110 — это датчик температуры всасываемого воздуха. С ним могут возникнуть следующие проблемы, решение которых и станет устранением ошибки:

Обрыв цепи. Наиболее распространенная причина ошибки P0110. Нужно убедиться, что провода, которые соединяют датчик с бортовой сетью автомобиля, не порваны и не имеют дефектов. Достаточно “прозвонить” электронную цепь, чтобы выявить проблемный контакт. После этого заменяется провод, чтобы устранить возникшую проблему;

Загрязнение датчика. Как было отмечено выше, расположен датчик температуры всасываемого воздуха около воздушного фильтра. Если датчик загрязнился, нужно его снять и прочистить

Снимается датчик просто, чаще всего он закреплен на паре болтов, но при этом нужно соблюдать меры предосторожности, чтобы не повредить контакты. Сняв датчик, промойте его в специальной чистящей жидкости (продается в автомобильных магазинах), спирте, бензине, солярке или другим подходящим средством

Далее установите датчик обратно, после этого должна пропасть ошибка P0110;

Поломка датчика. Сама конструкция датчика температуры очень простая, поэтому ломаться там особо нечему, кроме контактов. Зачастую, датчики ходят сотни тысяч километров на автомобилях без замены. Но нельзя исключать брак изделия, который привел к его выходу из строя, из-за чего потребуется менять датчик. Стоимость нового датчика около 2000-4000 тысяч рублей, в зависимости от модели автомобиля. Убедиться в неисправности датчика можно, если установить его на другой автомобиль или проверить его выходное напряжение (у рабочего датчика оно должно быть 5 Вольт).

Чаще всего ошибка P0110 возникает у автомобилей марок Opel, Nissan, Toyota, Mitsubishi, Mercedes, Ford. Как можно понять из статьи, устранить ошибку несложно, если имеются навыки работы с электрической цепью автомобиля.
