Замена термостата 406 двигатель: инструкция по шагам. какой бывает термостат на 406-ом двигателе

Как поменять термостат

В то же время устройство терморегуляции не должно находиться постоянно в открытом состоянии иначе мотору будет сложно набрать рабочую температуру. Это чревато большим расходом топлива и недостатком мощности. В холод проблема будет усугублять эксплуатацию двигателя ГАЗ.

От правильной работы регулирующего устройства зависит циркуляция жидкости в системе охлаждения. Если устройство не будет давать возможность антифризу двигаться по большому кругу охлаждения, который включает радиатор, то это приведёт к быстрому перегреву мотора и выходу его из строя.

Чтобы заменить термостат обязательно потребуется сливать охлаждающую жидкость, поэтому следует ей запостись. Кроме того, потребуются плоскогубцы или отвёртка, чтобы ослабить клеммы датчиков и патрубков, в зависимости от их фиксации. Ключ на 12 понадобится для болтов крепления устройства. При замене устройства возможны некоторые недочёты, которые при ежедневной эксплуатации автомобиля могут вылиться в неприятную неожиданность, вплоть до утечки охлаждающей жидкости. Чтобы этого не произошло следует учитывать следующие нюансы:

• прилегающие поверхности должны быть очищены от грязи; • при замене устройства нужно заменить уплотнительное кольцо;

• термостат должен быть правильно сориентирован;

• болты креплений должны быть туго затянуты;

• необходимо проверить прочность соединений шлангов;

• после установки нужно дать двигателю поработать на холостом ходу, чтобы убедиться в надёжности соединений. Процесс замены:

1. Слить охлаждающую жидкость.

2. Ослабить крепления и вынуть 2 шланга из патрубков устройства.

3. потребуется снять крышку.

4. Чтобы снять корпус понадобится отсоединить все клеммы датчиков системы охлаждения и вывернуть два болта. 5. Термостат 406-го двигателя вынимается из корпуса и меняется. Установка назад производится в обратном порядке.

Составных частей устройства немного и его конструкция не отличается сложностью, поэтому процесс замены не должен вызвать трудностей. Для наглядности процесса замены представлено видео:

Как поменять термостат

• термостат должен быть правильно сориентирован;

• болты креплений должны быть туго затянуты;

• необходимо проверить прочность соединений шлангов;

1. Слить охлаждающую жидкость.

2. Ослабить крепления и вынуть 2 шланга из патрубков устройства.

3. потребуется снять крышку.

Как проверить термостат не снимая с машины? Признаки неисправности термостата

Термостат – небольшая деталь в механизме двигателя внутреннего сгорания, которая отвечает за работу системы охлаждения. Когда эта составляющая прекращает работать из-под капота транспортного средства начинают выходить густые скопления пара, подобную картину очень часто можно увидеть в различных фильмах и сериалах. Термостат выполняет машинальную передачу потоков охлажденной жидкости с разной температурой по системе охлаждения. Работает он по большому кругу при перегреве двигателя – проходя через радиатор, и по маленькому, когда двигатель холодный – обходя его стороной. Если эта деталь работает неправильно, то в холодное время года печка застывает, и салон автомобиля невозможно прогреть. Термостат есть как в поддержанном автомобиле, так и новом, если в них применяется закрытый вариант жидкой системы охлаждения с принужденной циркуляцией жидкости с низкой температурой. Принцип работы детали идентичный у всех автомобилей вне зависимости от страны производителя.

Принцип работы термостата

Главным его компонентом выступает механический клапан, который начинает работать под воздействием четкого механизма. В герметично закрытом корпусе устройства размещен специальный термочувствительный воск, который под воздействием высоких температур начинает плавиться и увеличиваться в объеме, тем самым сдавливая резиновую камеру. В свою очередь камера начинает выталкивать металлический хромированный шток, приводящий в работу клапаны.

Кода происходит запуск двигателя, термостат пребывает в закрытом состоянии, чтобы тосол не смог попасть в радиатор и остыть. В этот промежуток времени он движется по маленькому кругу системы охлаждения и остужает нагревающийся двигатель. Когда температура жидкости доходит до 90 °C, то двигатель разогнался до требуемого режима, если выше 90 °C – он начнет перегреваться, поэтому тосолу необходимо избавиться от жара и он переходит на большой круг.

Этот принцип работы очень прост, но когда целостность конструкции не соблюдается, воск способен вытечь из-за употребления некачественного тосола (антифриза) либо коррозийных процессов, что приведет к повышению силы трения подвижного штока.

Типовые неисправности термостата на 406 дивагетеле и их проявление

Типовые неисправности термостата на 406 дивагетеле и их проявление.

Термостат изменил температурные характеристики

Это самая частая неисправность на этих двигателях. Дело в том, что отечественные термостаты не отличаются качеством и со временем деградируют. Итогом, как правило, становиться снижение температуры открывания. Как следствие двигатель быстро прогревается, но никогда не прогреется выше определенной температуры (обычно это 50-60 градусов) что ведет к увеличению расхода топлива и ускоренному износу двигателя, а зимой из бонусов вы получите еще и холод в кабине.

Эта неисправность возникает по причине низкого качества термостата.

Термостат заклинил в закрытом положении

Это вторая по распространенности неисправность термостата. При этой неисправности двигатель кипит! Охлаждающую жидкость выдавливает из расширительного бачка и эксплуатировать автомобиль в этом режиме недопустимо.

Эта неисправность возникает из-за накипи и мусора в системе охлаждения.

Термостат заклинил в открытом положении

При этой неисправности двигатель будет долго прогреваться и никогда не прогреется выше 50-70 градусов (в зависимости от температуры на улице и режима эксплуатации). В целом ездить с такой неисправностью можно, но не желательно, так как недогрев двигателя чреват его ускоренным износом и повышенным расходом топлива….

Эта неисправность также возникает из-за накипи и мусора в системе охлаждения.

На этом у меня сегодня все. Если у вас остались вопросы по замене термостата , или у вас есть чем дополнить статью, пишите комментарии.

Замена термостата

Двигатель 406

1. Слить жидкость из системы охлаждения.

2. Отсоединить два шланга от патрубков крышки 1 корпуса термостата.

Отвернуть два болта 2 и снять крышку 1.

Если нужно снять корпус термостата, надо отсоединить провода от датчиков 5, ослабить затяжку хомутов 4 и, отвернув два болта 3, снять корпус термостата

3. Вынуть термостат 1 из корпуса 2

4. Установить новый термостат в обратном порядке.

Двигатель 402

1. Слить жидкость из системы охлаждения.

2. Отсоединить от крышки 6 корпуса термостата шланги 1 и 2, предварительно ослабив затяжку хомутов.

Если нужно снять корпус термостата, надо отсоединить от него шланг 3 и провод 4 от датчика температуры охлаждающей жидкости.

Отвернуть два болта 5 (второй болт снизу корпуса) и снять корпус термостата.

3. Отвернуть два болта 1 и снять крышку 2. Вынуть из корпуса термостат 3

4. Установить новый термостат в обратном порядке.

http://life-with-cars.ru/remont-v-garazhe/dvigatel/zamena-termostata-zmz-405-poshagovaya-instruktsiya-s-foto/http://fb.ru/article/325723/zamena-termostata-na-gazeli-rukovodstvohttp://autoviber.ru/kak-pomenjat-termostat-na-gazeli/http://www.autofizik.ru/%D0%B3%D0%B0%D0%B7/%D0%B3%D0%B0%D0%B7%D0%B5%D0%BB%D1%8C/%D1%81%D0%B8%D1%81%D1%82%D0%B5%D0%BC%D0%B0-%D0%BE%D1%85%D0%BB%D0%B0%D0%B6%D0%B4%D0%B5%D0%BD%D0%B8%D1%8F-%D0%B4%D0%B2%D0%B8%D0%B3%D0%B0%D1%82%D0%B5%D0%BB%D1%8F/%D0%B7%D0%BC%D0%B7-406%D1%81%D0%BD%D1%8F%D1%82%D0%B8%D0%B5-%D0%B8-%D0%BF%D1%80%D0%BE%D0%B2%D0%B5%D1%80%D0%BA%D0%B0-%D1%82%D0%B5%D1%80%D0%BC%D0%BE%D1%81%D1%82%D0%B0%D1%82%D0%B0http://putinizm.ru/kak-legko-pomenyat-termostat-na-gazelihttp://autoruk.ru/gaz-2705/sistema-ohlajdeniya/termostat-gazeli

Принцип действия

Выше уже было рассмотрено, как устроена система охлаждения инжекторного ЗМЗ-406. Но познакомиться подробнее с принципом работы все-таки не будет лишним.

Камеры сгорания окружены рубашкой, по которой проходит тосол, антифриз или вода. Все эти жидкости отбирают тепло и переносят его к радиатору, откуда тепло передается в атмосферу. Жидкость в процессе работы постоянно циркулирует и тем самым поддерживает оптимальную температуру мотора. Тосол, антифриз и вода при работе образуют накипь, которая может серьезно мешать функционированию всей системы в целом.

Вода в принципе не может быть чистой – она включает соли, различные примеси и агрессивные вещества. Когда температура повышается, все это может выпадать в осадок и образуется накипь в системе охлаждения. Антифризы накипи не образуют, но в процессе эксплуатации разлагаются. Продукты разложения не лучшим образом виляют на механизмы.

Как Поменять Термостат На Газели

Замена терморегулятора ZMZ 405, пошаговая, абстракция на фото

Здравствуйте, читатели оценили. Тема этого поста замена термостата ОМУ 405.

В статье вы найдете список инструментов и расходных материалов, необходимых для замены термостата, типичные неисправности термостата, советы по доработке двигателя для упрощения эксплуатации. замена термостата в дальнейшем.

Список инструментов и расходных материалов, необходимых для замены регулятора температуры ZMZ 406-405-409:

отвертка (для снятия хомутов)
шестигранник 6 (снять корпус термостата)
ключ 13 (для разборки корпуса термостата)
тысяч (зажимаем корпус термостата для анализа)
прокладка корпуса термостата
прокладка крышки термостата
термостат (обязательно сварить и проверить температуру открытия и закрытия)
герметик

Охлаждающая жидкость похожа на двигатель.

Процедура замены термостата.

Шаг 1 — Слейте охлаждающую жидкость с помощью крана на радиаторе или блоке цилиндров (он полностью соединится, чтобы заменить термостат на любой кран).

Шаг 2 — С помощью отвертки ослабьте зажимы (верхний и нижний) и снимите верхнюю трубу с крышки термостата.

Шаг 3 — Мы отсоединяем (для хранения, записи или фотографирования) все провода, которые идут к датчикам на корпусе термостата.

Шаг 4 — Используйте шестигранник, чтобы открутить корпус термостата

Шаг 5 — Сожмите его пополам и откройте верхнюю крышку ключом 13

Шаг 6 — Снимите старую крышку корпуса термостата, сам корпус и головку цилиндров со старых прокладок.

Gazell Замена термостата

Как просто и легко вносить изменения термостат на ГАЗ 3110 с двигателем ЗМЗ 4062:.

Замена термостата на 5 минут. Протокол Волга Газель ЗМЗ 406, 405, 409

ревизия тела термостат Мотор ЗМЗ 405 406 также смотрите видео о проверке термостата.

Шаг 7 — Измените термостат на НОВЫЙ, замените прокладки.

Соберите в обратном порядке.

Вы все поменяли термостат и сэкономили около 700-800 рублей.

Лайфхак или как доработать двигатель, заменить термостат, не снимая его корпус ….

С 1994 года двигатели ЗМЗ выпускаются с идиотским дефектом конструкции — невозможно поменять термостат без снятия корпуса, так как невозможно открутить болт крепления верхней крышки.

Это исправляется путем шлифования стенки головки цилиндров и установки меньшего болта с головкой или болта под 6-контактный штифт.

Подробнее о ревизии фотографии:

с винтом с головкой 10 откручивать не получается!

но если вырезать шляпу по ширине и высоте

Теперь вы можете изменить без разбора

Термостат изменил температурные характеристики.

Это самая распространенная неисправность в этих двигателях. Дело в том, что бытовые термостаты не отличаются по качеству и со временем ухудшаются. В результате обычно происходит снижение температуры открытия. В результате двигатель быстро прогревается, но никогда не нагревается выше определенной температуры (обычно 50-60 градусов), что приводит к увеличению расхода топлива и ускоренному износу двигателя, а зимой вам также будет холодно в кабине от бонусов.

Эта неисправность связана с низким качеством термостата.

Термостат застрял в закрытом положении.

Это вторая по частоте неисправность термостата. При этой неисправности двигатель кипит! Охлаждающая жидкость выдавливается из расширительного бачка, и в этом режиме недопустимо эксплуатировать машину.

Эта неисправность вызвана накипью и мусором в системе охлаждения.

Термостат застрял в открытом положении.

При этой неисправности двигатель прогревается в течение длительного времени и никогда не нагревается выше 50-70 градусов (в зависимости от температуры наружного воздуха и режима работы). В общем, вождение с такой неисправностью возможно, но не рекомендуется, так как перегрев двигателя угрожает ускоренному износу и увеличению расхода топлива ….

Эта неисправность также возникает из-за накипи и мусора в система охлаждения.

Это все на сегодня. Если у вас все еще есть вопросы о замене термостата на ZMZ 405, или если у вас есть что добавить в статью, оставьте комментарий.

Снятие и установка корпуса термостата

Корпус термостата крепится к передней части головки блока цилиндров.

В нем предусмотрены средства для подключения перепускного канала термостата, отопителя кабины, трубопровода подачи охлаждающей жидкости на охладитель системы рециркуляции отработавших газов и датчика температуры охлаждающей жидкости.

Выпускной водяной патрубок крепится поверх корпуса термостата, фиксируя термостат по месту.

Отсоединяем минусовую клемму от аккумулятора.

Сливаем охлаждающую жидкость с системы охлаждения (статья – Замена охлаждающей жидкости ГАЗель Некст)

Ослабляем затяжку хомута крепления подводящего шланга радиатора и отсоединяем его от крышки термостата

Ослабляем затяжку хомута крепления трубопровода от охладителя к впускной трубе, отсоединяем трубопровод и отводим его в сторону

Выкручиваем болт крепления трубы малого круга циркуляции охлаждающей жидкости к передней крышке блока цилиндров.

Отсоединяем колодку проводов от датчика температуры охлаждающей жидкости

Выкручиваем болт крепления и снимаем промежуточный ролик ремня

Отсоединяем колодку проводов от второго датчика температуры охлаждающей жидкости

Сжимаем ушки хомута крепления шланга отопителя, сдвигаем хомут по шлангу

Выкручиваем два болта крепления корпуса термостата к головке блока

Выводим наконечник трубы из отверстия в крышке

Наконечник уплотняется резиновым кольцом и вставлен в отверстие с натягом. Снимаем корпус термостата.

Устанавливаем новое резиновое кольцо на наконечник трубы малого круга циркуляции и очищаем стенки отверстия в крышке.

Очищаем привалочную поверхность блока и паз для прокладки на корпусе термостата.

Детали очищаем мыльной водой.

Проверяем узлы и детали на отсутствие трещин или других повреждений.

Устанавливаем корпус термостата в обратной последовательности.

Уплотнительное кольцо нужно смазать силиконовой смазкой на водной основе во избежание повреждений во время сборки. Момент затяжки болтов 23 Нм

Летний и зимний термостат

Что было с автоВАЗом. Фиатовский двигатель объемом 1200 кубиков довели до 1800 кубиков, путем чистой расточки. Судя по тому, что помпа и каналы охлаждения остались стандартными, никто ничего не просчитывал. Результат: беспрерывно работающие в теплую погоду вентиляторы на нивах и Шнивах. Теперь берем змз 406. В общем то, особых проблем с перегревом за ним никогда не замечалось. Но тем же самым путем расточки мы из 2300 кубиков, делаем 2500, а потом и вовсе 2700. И помпа, и каналы при этом остаются изначальными. Результат не справляющаяся со своими задачами система охлаждения на змз 409 и просто кошмар любого «газелиста» — охлаждение змз 405, на грузовой газели или маршрутке.

На сегодняшний день опробовано и откатано несколько вариантов.

Замена вискомуфт и электромуфт на электровентиляторы от всего чего угодно.
Врезка в тракт печки электрической помпы для улучшения циркуляции
Шкив помпы уменьшенного диаметра
Зимний и летний термостат

Про термостаты я и расскажу чуть подробнее

Как поменять термостат на газели 405 двигатель

Учимся менять правильно и быстро термостат в автомобиле Газель Бизнес. На Газелях существует два вида термостатов, двигатель 4216 комплектуется маленьким термостатом, на УМЗ 402 ставятся большие. На зиму лучше ставить 80 градусов, на лето 70. У нашей машины термостат неисправен, из-за этого даже двигатель немного закипал, верхний патрубок горячий, а нижний холодный, это указывает на неисправность термостата. На печки патрубки горячие. Для замены нам необходимо слить антифриз, я советую его полностью не менять, это лишняя заморочка.

Откручиваем два болта крепления крышки термостата (болты на 8). Термостат может немного прикипеть, воспользуйтесь отвёрткой или воротком, чтобы поддеть и сдвинуть его с места. Новый термостат лучше поставить на прокладку смазанную литолом (он даст необходимое уплотнение). Не забудьте почистить и вытереть от грязи крышку термостата и только потом ставьте её на место.

Видео замена термостата в Газель:

Резервное видео замены термостата в Газели:

За конструкцию корпуса термостата конструкторам ЗМЗ-406 и иже с ними нужно поставить все 10 баллов. По шкале идиотизма.

По сути вспоминаешь поговорку «близок локоть да не укусишь» и детскую забаву «дотянись языком до кончика носа») Зачем было делать место под болт так, что бы для демонтажа термостата нужно было отсоединять корпус от двигателя, а затем половинить — лично мне непонятно. Значит при сборке нужно это вылечить и вам рассказать)

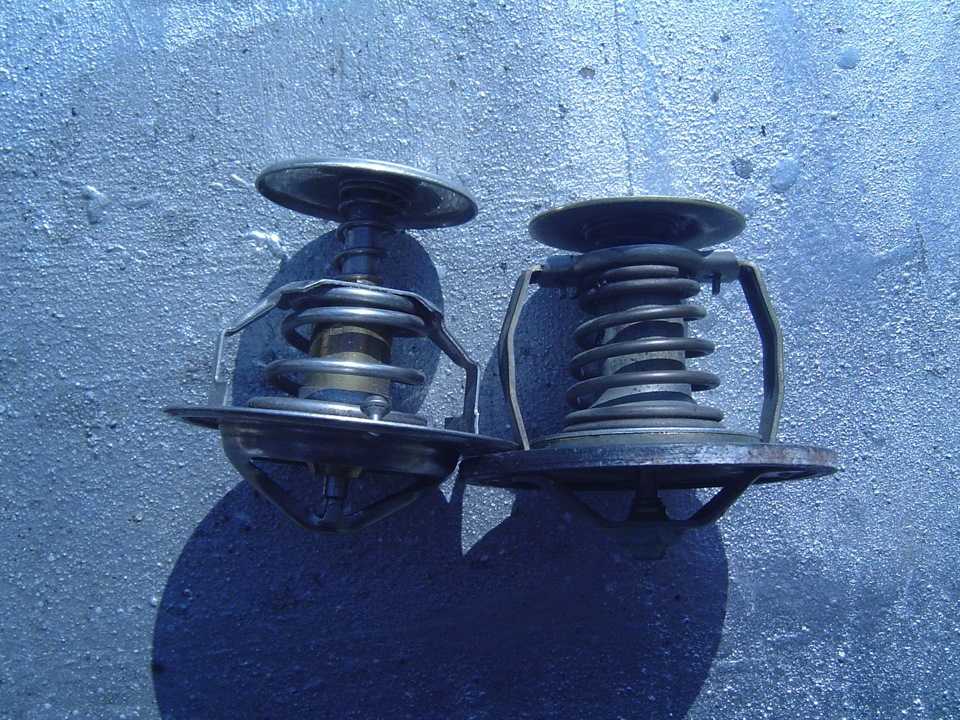

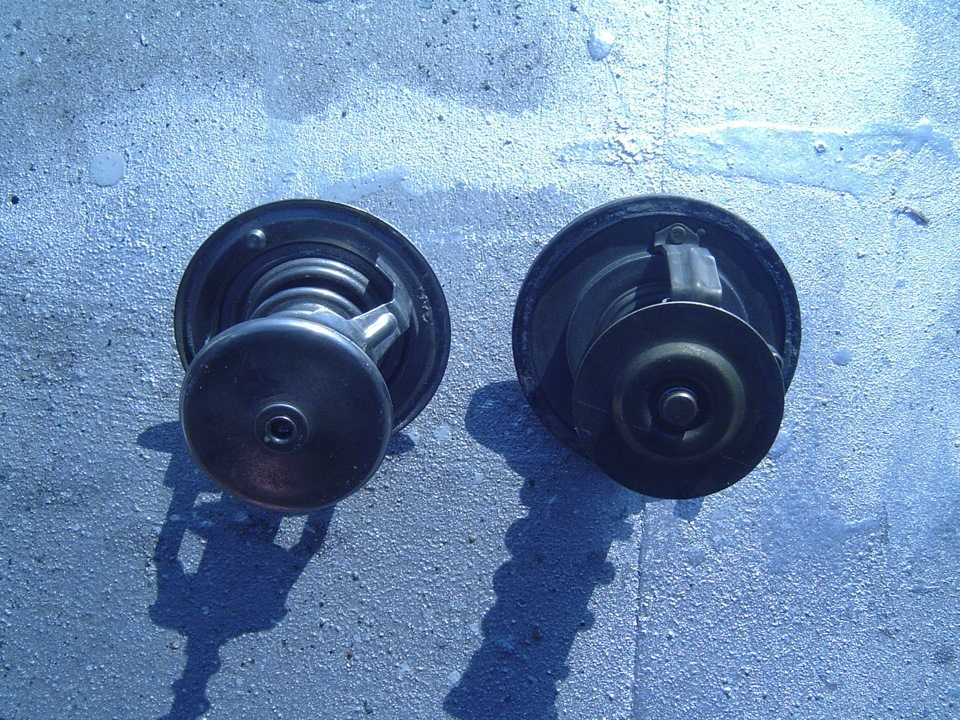

Но сначала нужно решить что ставить. у меня тут 2 термостата, слева с волги с пробегом 33.000 и справа родной с Соболя.

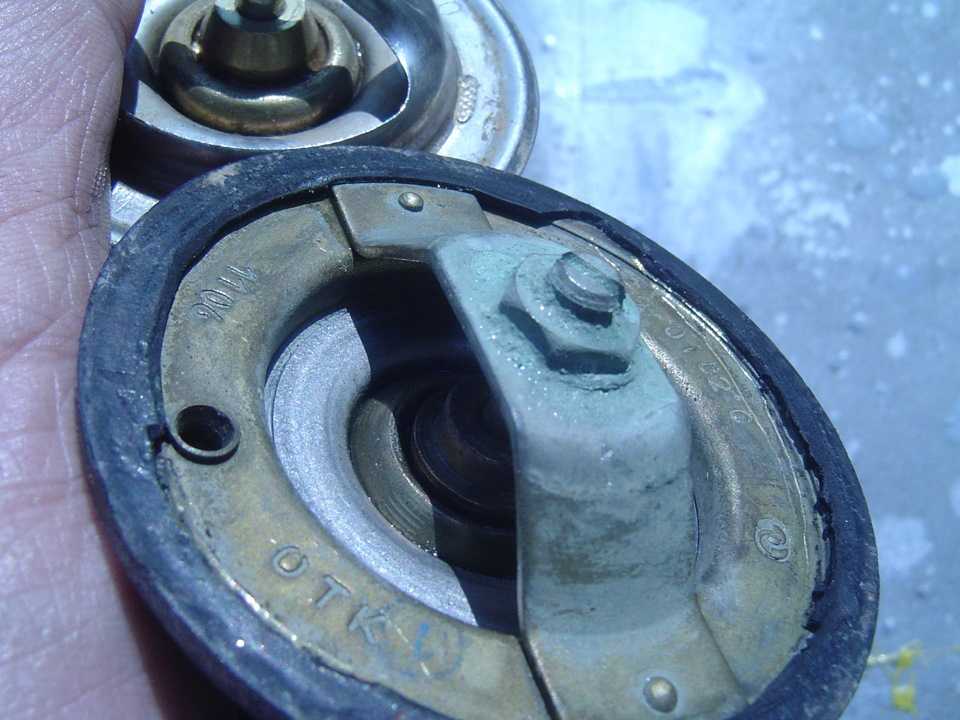

Это хороший термостат, если расплавить олово на контргайке можно его отрегулировать на нужную температуру. по заводу он на 82, но с помощью регулировки его можно легко «перепрограммировать» на 92 и выше.На зиму просто идеальный вариант ставить что либо за 90 градусов. вопрос только в том, как сделать замену быстрой и простой. Чуть обождите — ниже напишу!

Как видите тут стоял уже не родной. причина замены увы нам уже будет не ясна за давностью лет(

Марки прамо, он практически не работал (ну может год или два до постановки авто на штрафстоянку)

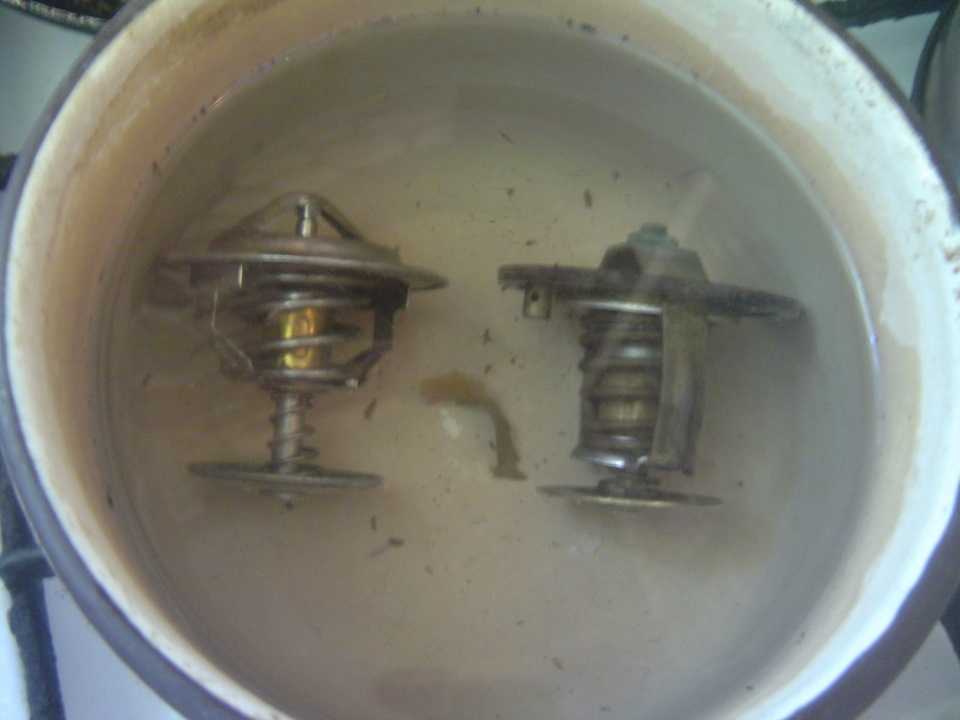

Оба в кастрюльку и нагреваю.

Замеряю температуру начала открытия, проверяю полные ходы верхнего и нижнего штока, достаю и проверяю закрытие на воздухе.

В принципе после тщательного теста оба признаются годными.

Ставлю на авто корпус волговского термостата (он уже окрашен). Болты щедро в медную смазку

Так, не досмотрел — на соболе нижнее отверстие в корпусе уже «зажиклёрено » по заводу.

Смысл ограничивать сечение — больше жидкости пойдёт через отопитель.

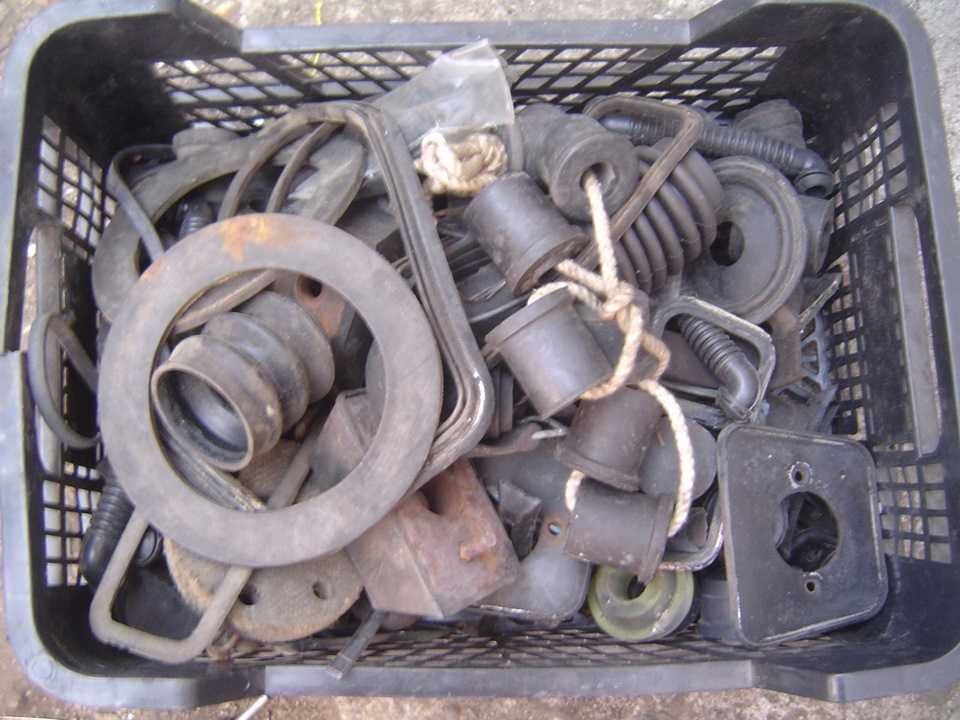

Где мои волго-резинки?

Стандартное решение ещё с ЗМЗ-402 — волговскую резинку туда! Самодельный жиклёр готов

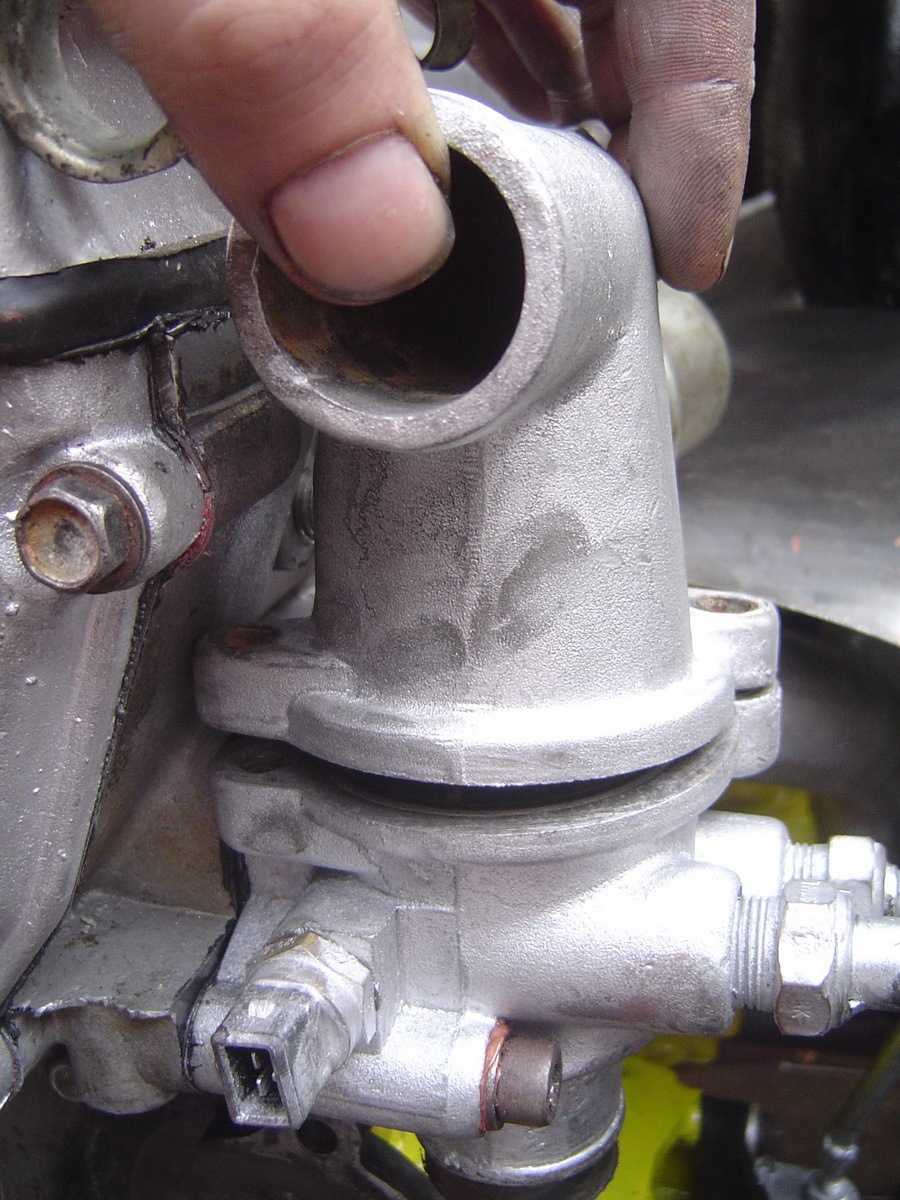

Теперь крышка термостата. При наличии сливного краника на блоке (а тут я его поставил) замена термостата должна быть элементарна, одеть шланг на краник, открыть краник, слить немного ОЖ, открутить 2 болта. поднять крышку и заменить термостат. И в обратном порядке.

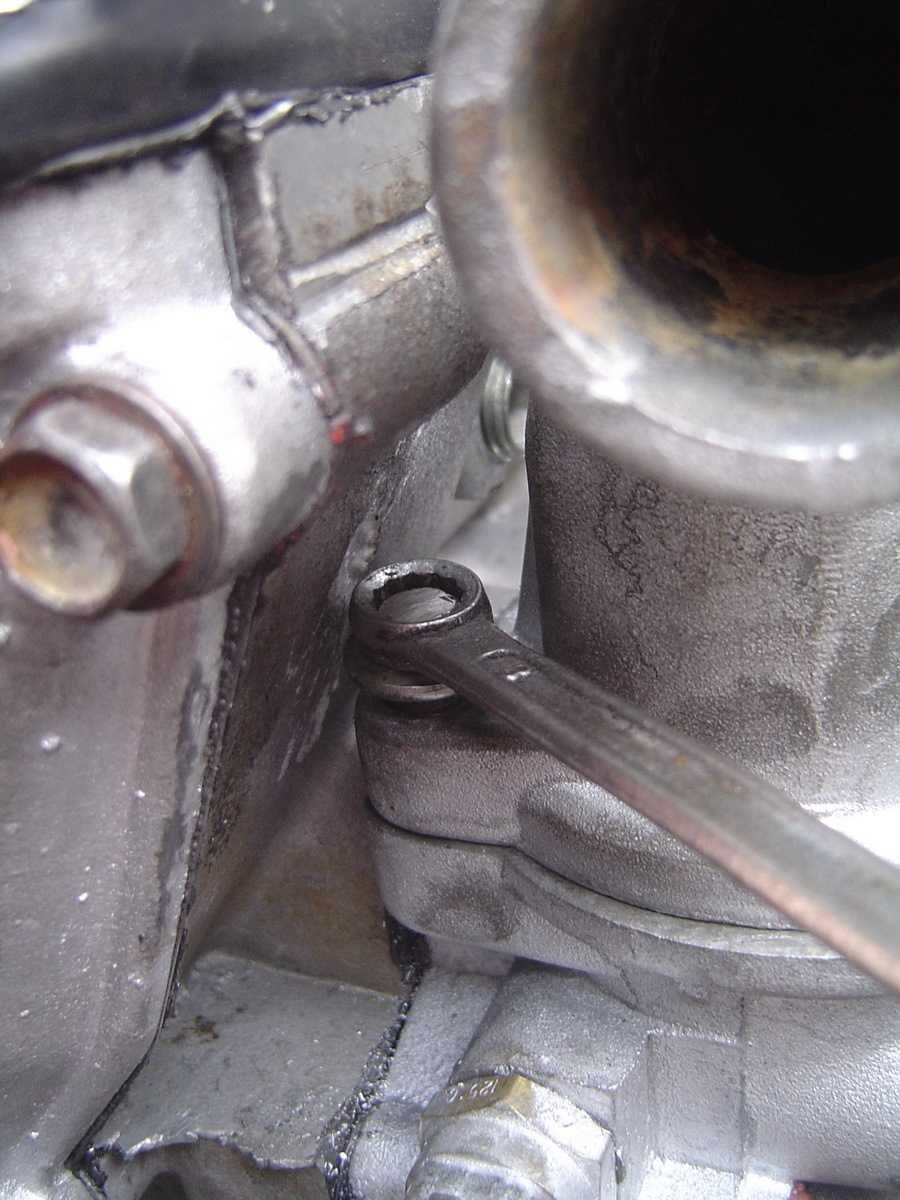

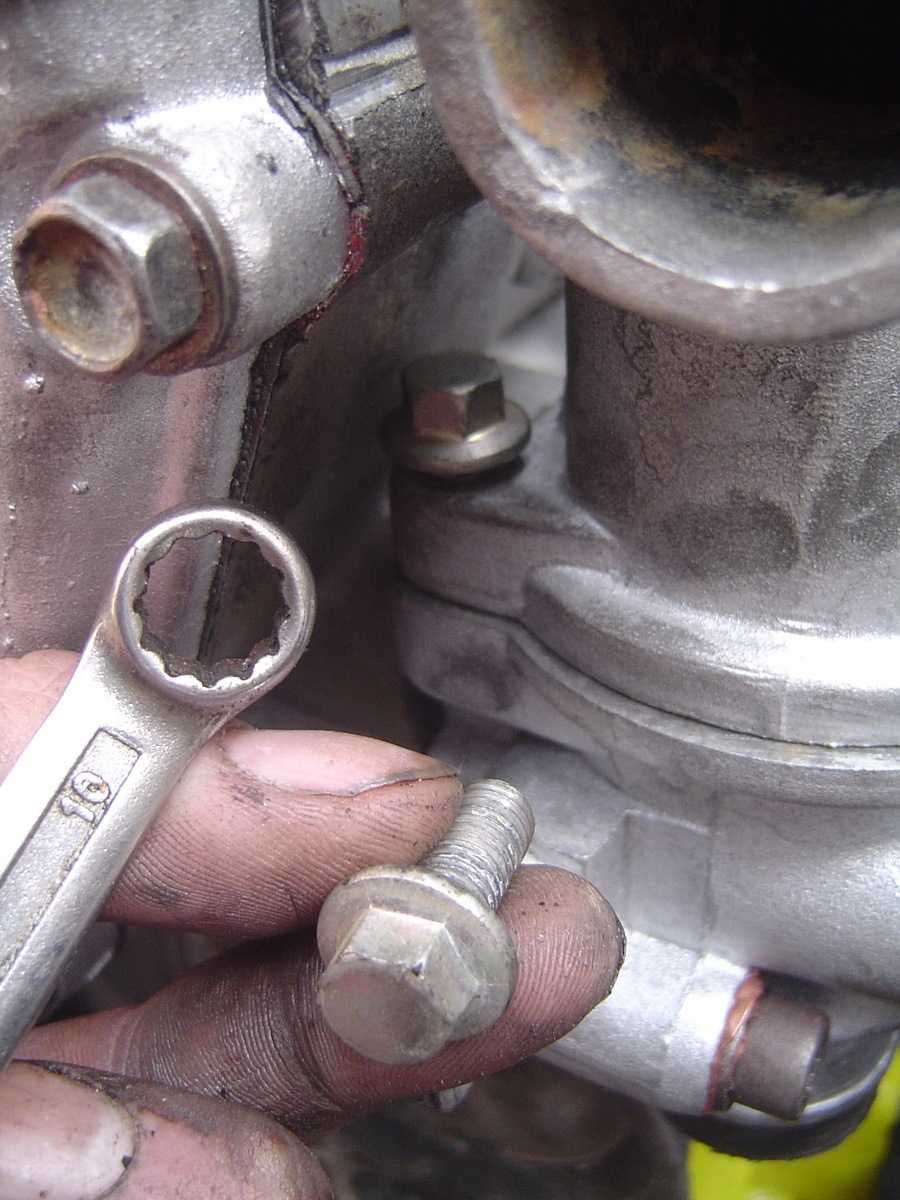

вот только по заводу вот этот болт вы не открутите не сняв весь корпус с двигателя(

И даже если возьмете такие болтики со шляпкой на 10 — то тоже не открутите

А вот если обточите у этого болтика шляпку на 8, уменьшите её высоту и чуть-чуть пройдете борфрезой (или болгаркой) по стенке ГБЦ. то всё открутится без демонтажа корпуса термостата с блока

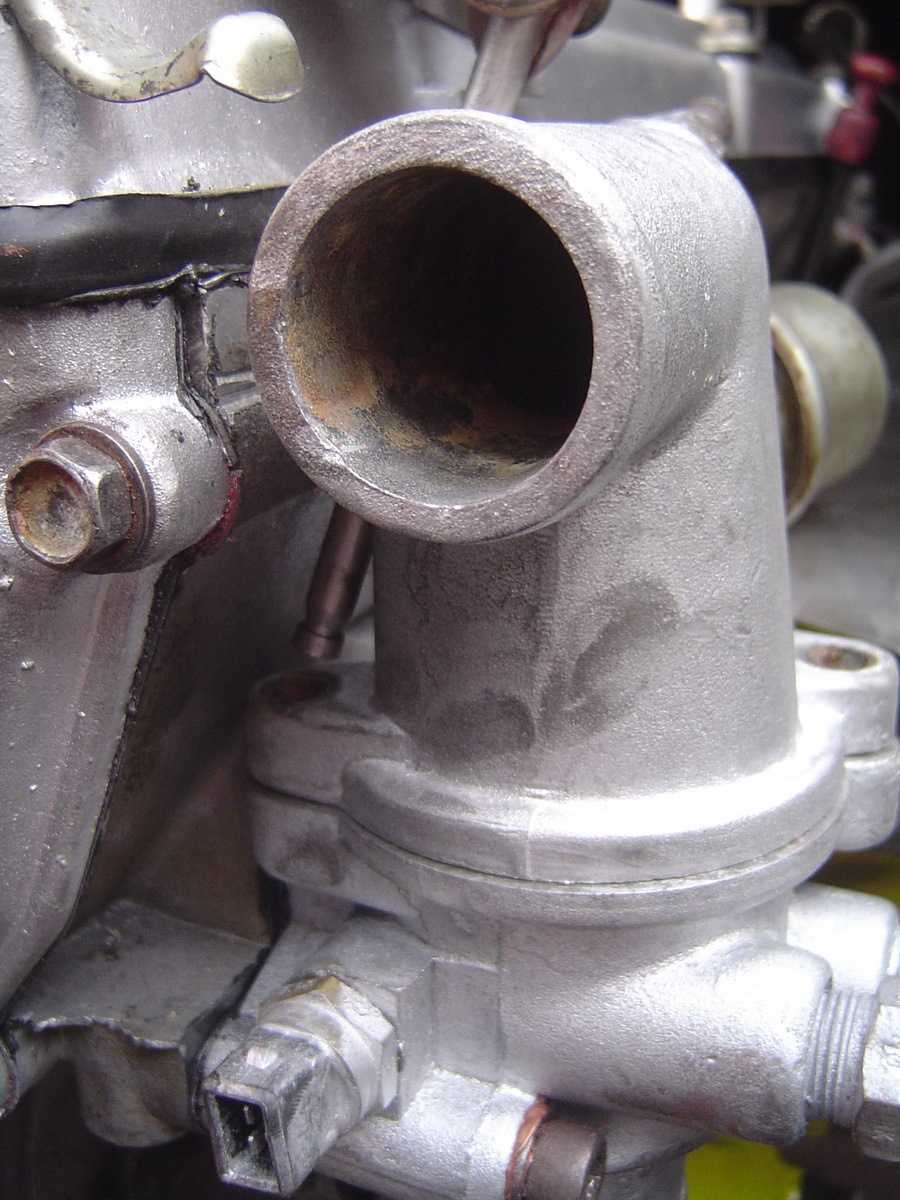

Смотрите сами — закручиваю:

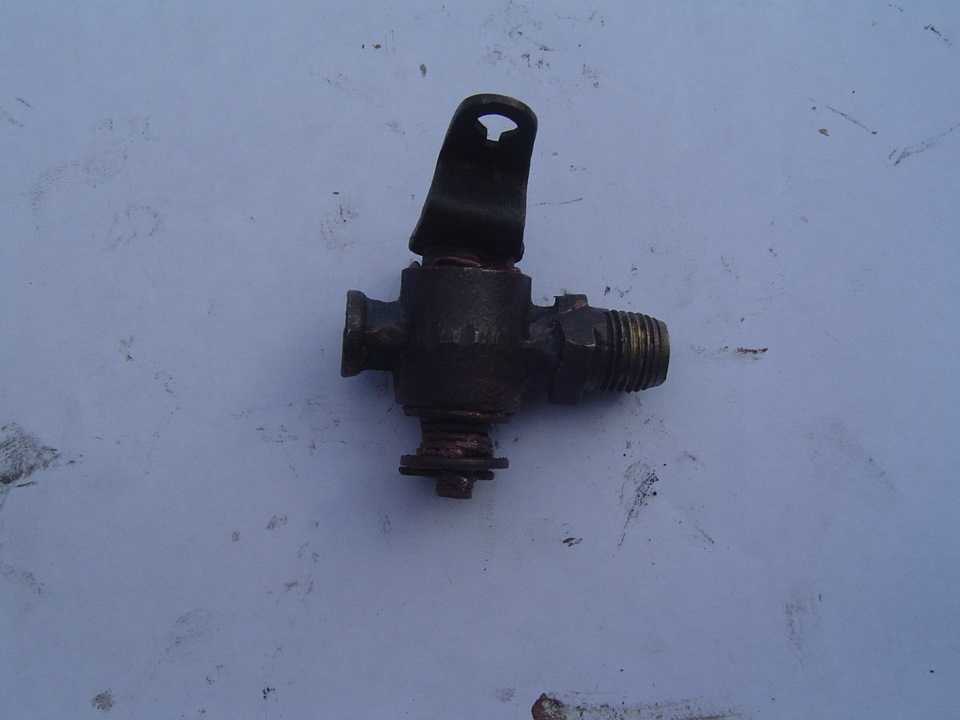

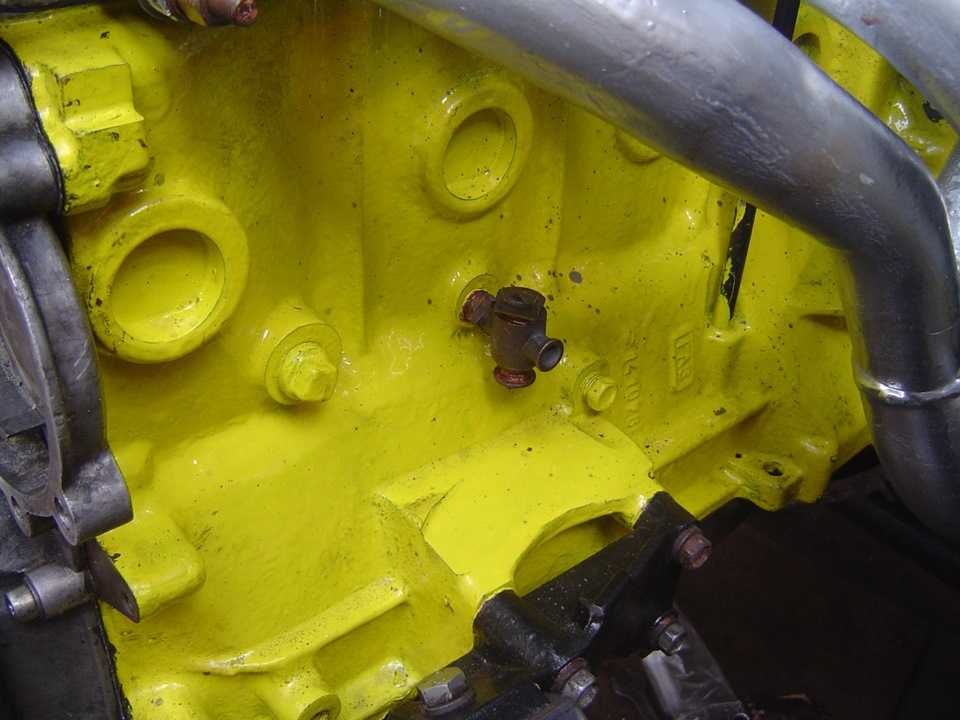

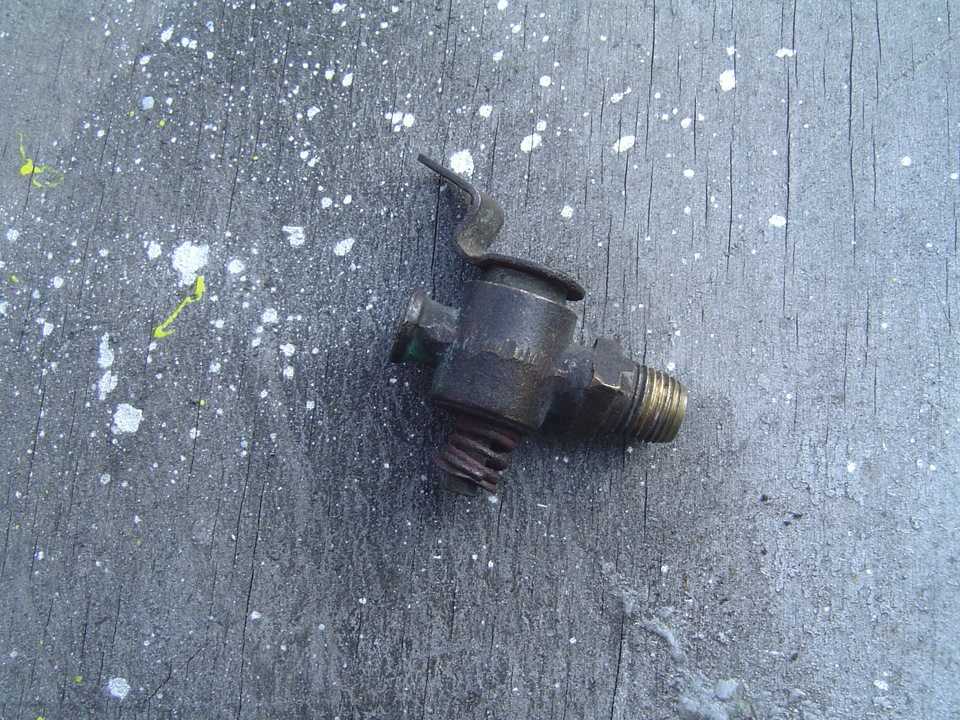

А раз осталось место для фото — и кранику слива охлаждайки с блока можно уделить чуть внимания). Старый. с той же волги, закис бедняга!

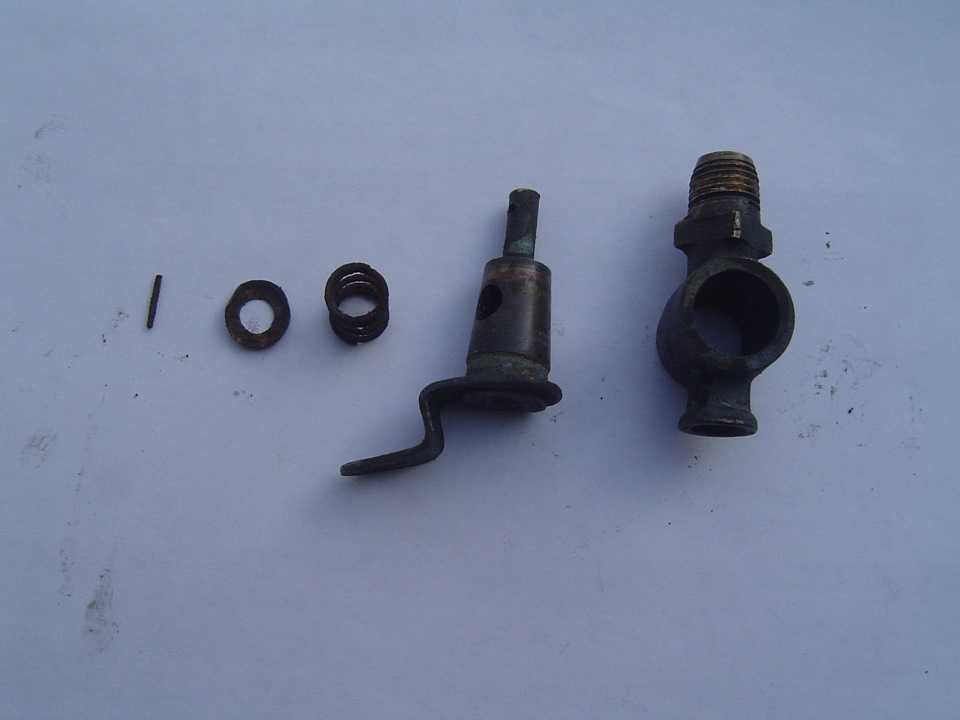

Достаю штифт и выбиваю ось

Следов износа (да и вообще работы) не обнаружено!

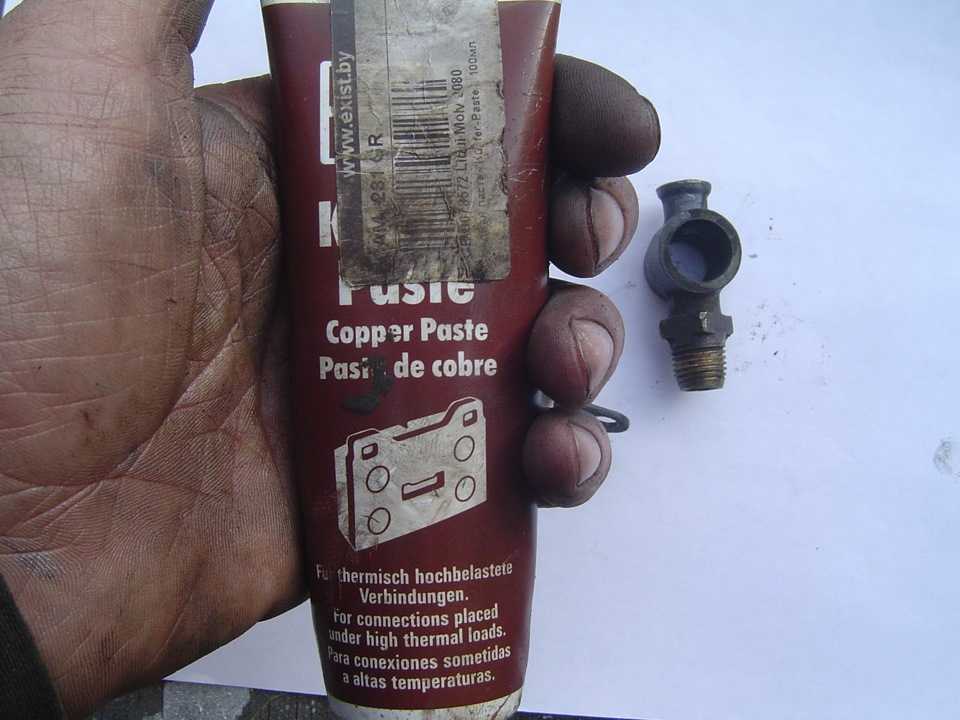

Так что на медную смазку (больше не закиснешь!)

И на место его. Удобная штука!

Таким нехитрым методом Железный дровосек обзавёлся быстросъёмным термостатом. Даёшь на зиму «термос» на 92. а летом на 82!

С Вами был Serzhi , продолжение следует!

Термостат ЗМЗ 406

Термостат с твердым наполнителем, двухклапанный, типа ТС-107-01, расположен в выходном патрубке головки цилиндров и соединен шлангами с насосом охлаждающей жидкости и радиатором.

Основной клапан термостата начинает открываться при температуре охлаждающей жидкости 78—82° С. При температуре 94° С он уже полностью открыт. При закрытом основном клапане жидкость в системе охлаждения двигателя циркулирует, минуя радиатор, через открытый дополнительный клапан термостата внутри рубашки охлаждения двигателя. При полностью открытом основном клапане дополнительный клапан закрыт и вся жидкость проходит через радиатор охлаждения.

Рис. 1. Работа термостата: А — термостат закрыт; В — термостат открыт

Отопитель кузова соединен параллельно с радиатором, и термостат не отключает его от двигателя. Поэтому при прогреве двигателя не следует открывать заслонку воздухопритока и включать электродвигатель отопителя.Термостат автоматически поддерживает необходимую температуру охлаждающей жидкости в двигателе, отключая и включая циркуляцию жидкости через радиатор.

В холодную погоду, особенно при малых нагрузках двигателя, почти все тепло отводится в результате обдува двигателя холодным воздухом, и охлаждающая жидкость через радиатор не циркулирует.Для поддержания оптимального температурного режима двигателя при отрицательных температурах окружающего воздуха необходимо закрывать облицовку радиатора чехлом.

Ни в коем случае нельзя снимать термостат. В холодное время года двигатель без термостата прогревается долго и работает при низкой температуре охлаждающей жидкости.

В результате ускоряется его износ, увеличивается расход топлива, происходит обильное отложение смолистых веществ в двигателе, а также не обеспечивается нормальная температура воздуха в кабине автомобиля.В теплое время года при отсутствии термостата большая часть охлаждающей жидкости будет циркулировать по малому кругу (через рубашку охлаждения двигателя), минуя радиатор.

В результате это приведет к перегреву двигателя.

Двигатель 406

1. Слить жидкость из системы охлаждения.

2. Отсоединить два шланга от патрубков крышки 1 корпуса термостата.

Отвернуть два болта 2 и снять крышку 1.

3. Вынуть термостат 1 из корпуса 2

4. Установить новый термостат в обратном порядке.

Двигатель 402

1. Слить жидкость из системы охлаждения.

2. Отсоединить от крышки 6 корпуса термостата шланги 1 и 2, предварительно ослабив затяжку хомутов.

Отвернуть два болта 5 (второй болт снизу корпуса) и снять корпус термостата.

3. Отвернуть два болта 1 и снять крышку 2. Вынуть из корпуса термостат 3

4. Установить новый термостат в обратном порядке.

Замена термостата газели на Tama WV64MC82

Речь исключительно о термостате, устанавливаемом в двигателе ЗМЗ 406.3 (Волга и Газель), так как диаметры отверстий в корпусе термостата, расположение датчиков температуры, направление потока ОЖ в системе у двигателей различных авто отличается.

Многие сталкивались с проблемой, когда двигатель не прогревается до рабочей температуры или прогревается только под нагрузкой. Если летом, в жару, этого можно не заметить, то с приходом холодов это сразу ощущается. Особенно, проблема заметна когда транспорт используется в коммерческих целях, как газель в грузоперевозках, когда водитель находится в кабине продолжительное время и ощущает недогрев ДВС на себе.

Если на приборке есть индикатор температуры, то видно, что стрелка не в своем законном месте, а печка дует не таким горячим воздухом, как могла бы. Двигатель работает в неоптимальном температурном режиме, возможен увеличенный расход топлива, ухудшение тяги. Чтобы как-то поднять температуру, приходится закрывать радиатор: в случае сильных морозов — полностью, а когда теплеет — обратно приоткрывать, иначе при нагрузке начинает перегреваться.

Согласитесь, это лишние заботы.

Несколько лет замечал в сети информацию, об установке в газель термостата от иномарки, с восторженными отзывами о их четкой работе. Но сам все откладывал такую замену.
