Hyundai hd 72 d4db / хендай эйч-ди, 2дв шасси, 130 л.с, мкпп,

Хендай d4ga зазоры клапанов

РЕГУЛИРОВКА КЛАПАНОВ D4GA

Регулировка клапанов на двигателе D4GA предписывается заводом изготовителем каждые 30000 км. пробега. Регулировка выполняется в следующей последовательности:

1) Выставить первый цилиндр в ВМТ, для этого совместите метку на коленчатом валу. Метки расположены на окружности демпфера шкива коленчатого вала и на поверхности блока (см. рисунок)

2) Снимите клапанную крышку и совместите метку расположенную с задней стороны шестерни распредвала с обработанной поверхностью головки блока цилиндров, метка должна находится с левой стороны.

3) Когда выполнены все условия по выставлению поршня первого цилиндра в ВМТ, следует обратится к таблице приведённой ниже. Согласно порядка указанного в таблице выполните регулировка клапанов помеченных буквой «O»

4) Регулировка осуществляется между коромыслом и мостом клапана, прямо под регулировочным винтом. Зазоры для впускных клапанов 0.2 мм, для выпускных 0.6мм

5) После регулировки клапанов первой последовательности, проверните коленчатый вал на 180 градусов, и отрегулируйте клапана помеченные буквой «Х»

После регулировки проверьте затяжку контргайки на регулировочном винте. Болты клапанной крышки затяните моментом 2.3-2.9кгс*м

________________________________________________________

Понравилась эта статья — поддержите наш проект

КАРТА СБЕРБАНК РОССИИ 6390 0216 9074 3889 80 (Красноперов Дмитрий Сергеевич)

Тогда Ваш двигатель отработает 1 000 000 км без капитального ремонта.

Полное руководство по ремонту есть в файлообменнике на нашем сайте

Источник

Обзор неисправностей

D4DD очень надежный агрегат. Но никто не застрахован от конструктивных просчетов.

D4DD редко доставляет проблемы своим владельцам. Чаще всего неисправности возникают из-за небрежного обращения с двигателем. Если вовремя выполнять техническое обслуживание и не перегружать мотор, то большинства проблем можно избежать. Типичные неисправности и способы их устранения:

Самой частой проблемой является замерзание клапана вентиляции картерных газов. С данной проблемой впервые столкнулись зимой 2009. Когда температура опускается ниже -10 происходит замерзание конденсата, скопившегося в металлических трубках, которые соединяют клапан с турбиной. Решением проблемы является снятие клапана, кроме того, требуется заглушить шланг, идущий к масляному поддону. Это поможет избавиться от данной проблемы.
Выход из строя турбины тоже не редкость. Чаще всего это происходит из-за износа картриджа. Он возникает благодаря попаданию пыли через воздушный фильтр. Как показывает практика, автолюбители редко следят за состоянием фильтрующих элементов. Худшим вариантом развития событий является заброс масла во впуск, при больших количествах лубрикант может выступать топливом для дизельного агрегата. Проще говоря, мотор может пойти в разнос.
Расход масла при больших пробегах. Данная проблема возникает практически у всех, в большинстве случаев поможет замена маслосъемных колпачков. Если после ремонта ГБЦ неисправность не ушла, то рекомендуется произвести капремонт двигателя, в противном случае масло начнет попадать в камеру сгорания. Возникает риск того, что двигатель может пойти в разнос, после такого ремонтировать будет уже нечего.
Неисправность топливных форсунок. Данную проблему легко определить по следующим признакам:

неровная работа мотора;
стуки в цилиндрах;
повышенный нагрев двигателя;
падение мощности силовой установки;
выхлоп черного цвета;
увеличенный расход топлива.

Для того, чтобы устранить неисправность системы Common Rail, требуется проверить все форсунки контрольным прибором, а затем заменить неисправные. После этого потребуется настройка топливной системы.
Стук в районе крышки ГБЦ чаще всего вызван увеличенными зазорами клапанов. Убрать проблему достаточно просто: нужно настроить тепловые зазоры клапанов. Практически любой автолюбитель способен выполнить данное действие.

Технические характеристики двигателя D4DB/4D34T

Комплектация силовой установки включает надёжное навесное оборудование, обладающее огромным ресурсом работы. Сам мотор имеет мощность в 130 л. с., которой достаточно для небольших грузоперевозок. Практичное 4 цилиндровое устройство двигателя обеспечивает эффективность в работе, а головка блока цилиндров не подвержена перегреву или растрескиванию. Создание такого силового агрегата позволило дать грузовому транспорту отличные ходовые характеристики и снизить риск возникновения поломок двигателя.

Газораспределительный механизм D4DB отличается от устройств, устанавливаемых на легковые машины. Используемая в этом моторе схема OHV требует только два клапана на цилиндр. Такая система не способна обеспечить большого прироста в скорости, но имеет высокую надёжность. Клапана располагаются на самом верху гбц, а распредвал находится непосредственно в блоке цилиндров. В таком механизме практически исключены поломки, так как ременная или цепная передача заменена шестернями. Остальные характеристики также соответствуют потребностям грузового автомобиля и имеют следующий вид:

Система охлаждения работает по замкнутому контуру, а помпа обеспечивает необходимый цикл циркуляции жидкости. Минимальные потери в системе исключают риск перегрева двигателя;
Впускной коллектор имеет вакуумный привод заслонки, а подача воздуха выполняется с его промежуточным охлаждением. Конструкция коллектора не подвержена поломкам, но прокладка может требовать периодической замены;
Система смазки функционирует в комбинированном режиме. Подача масла для всех особо важных узлов выполняется под давлением, а масляный фильтр имеет свободный доступ для обслуживания;
Выпускной коллектор прочность металла обычно не требует замены такой детали за весь период эксплуатации. В некоторых моделях транспортных средств при демонтаже придётся снять также и турбину;
Зажигание редко требует вмешательства для настройки, а свечи на D4DB не вызывают сложностей в установке.

Внешняя идентичность

Снаружи у обновлённого грузовика минимум отличий. Разве что противотуманные фары теперь с прозрачными стёклами, лишёнными рассеивателей, ещё внимательный взгляд отметит кожух между задней стенкой кабины и кузовом. Если заехать на заправку, то водитель, уже знакомый с предыдущим поколением Hyundai HD78, оценит защитный колпачок, появившийся на замке крышки топливного бака, раньше ничем не защищённая личинка замка через пару лет выходила из строя. А ещё, если присмотреться, на баке видна выступающая часть корпуса предварительного топливного насоса. Вот, пожалуй, и все внешние различия.

Регламент обслуживания

Двигатель D4DD можно считать эталоном надежности. Но даже бесперебойный агрегат можно убить, если не соблюдать интервалы обслуживания

Важно использовать только качественные запчасти и расходники. При грамотном обслуживании агрегат способен пройти более 500 тысяч километров без капремонта

Моторное масло — важнейшая жидкость в моторе. Если без антифриза двигатель способен работать, то без смазки он просто заклинит. К выбору лубриканта следует подойти с умом. Двигатель прекрасно работает на маслах средней ценовой категории. Производитель рекомендует лить CJ-4 10w-40.

Регламент обслуживания:

Приводные ремни рекомендуется осматривать раз в 20 тысяч километров, стоит проверить элементы на наличие трещин и прочих дефектов. Если возникает недоверие к ремню, то рекомендуется незамедлительно его заменить.
Ремня ГРМ в двигателе нет. Это освобождает автолюбителя от беспокойства о том, что может загнуть клапана. Механизм ГРМ обслуживания практически не требует. Все что нужно — это производить регулировку клапанов каждые 30 тысяч километров. Если этого не сделать, то может появиться стук в районе крышки ГБЦ;
Охлаждающую жидкость рекомендуется заменить после 100 тыс. км. пробега. Также нужно контролировать состояние помпы и патрубков. Осмотр системы охлаждения на наличие подтеков требуется производить регулярно — раз в 20 тыс.км. Если пренебречь этим правилом, то могут возникнуть значительные проблемы с печкой, а также можно перегреть мотор.
Свечи накала не требуют внимания, но если запуск двигателя стал сложным, то рекомендуется их заменить.
Воздушный и топливный фильтры следует менять каждые 30 тысяч километров;
Замену масла обязательно проводить каждые 10000 километров, данное правило позволит сохранить двигатель чистым на всем протяжении его службы.
Регулировку топливной системы рекомендуется производить раз в год, это поможет поддерживать двигатель в оптимальном состоянии.

За состоянием турбонагнетателя нужно тщательно следить, если этого не делать, то при износе начнется заброс масла во впуск, что вызовет разнос двигателя. Смазка является прекрасным топливом для дизельных агрегатов.

Двигатель грузовика Нyundai НD78

HD78 оборудован тяговитым 4-х цилиндровым дизельным двигателем собственного производства компании Нyundai, модель D4DB. Мотор оснащён турбонаддувом и системой промежуточного оснащения. Мощность этого силового агрегата составляет 140 лошадиных сил (в обновлённом варианте – 150 л.с.) и рабочим объёмом в 3,907 литров. В отличие от большинства аналогичных моторов данного класса, D4DB обладает очень широким рабочим диапазоном. Он не только хорошо тянет на низах, но и динамично раскручивается до 3-х тысяч оборотов. К преимуществам этого дизеля можно отнести ещё и то, что он не напичкан сложными электронными системами, и это намного облегчает и ускоряет текущий ремонт. В целом, доступ к двигателю продуман очень грамотно, в частности, к его наиболее часто обслуживаемым узлам.

Силовой агрегат на машинах более ранних лет выпуска соответствовал экологическим стандартам Евро-3. Сейчас это уже Евро-4, электронная система управления впрыском «Коммон Рэйл». Как прежняя, так и обновлённая версия двигателя способна разогнать грузовик до 120 км/час. Расход дизельного топлива в городском цикле находится на уровне 15-18 литров на 100 километров пути. Объём топливного бака составляет 100 литров. Максимальный крутящий момент двигателя равен 372 Н*м (при 1400 об./мин.)

История и востребованность

История бренда началась значительно раньше, чем в 1977 году, который фигурирует во многих источниках. Главным действующим лицом стал Николаус Август Отто, который основал первое в мире предприятие, специализирующееся на производстве двигателей в 1864. Уже в 1890 году придумали молотилку. Спустя 4 года выпущен первый трактор Deutz с бензиновым двигателем мощностью 26 л.с. В 1927 году произведен первый дизельный трактор Deutz МТН222, собственно он и стал началом серийного производства стандартных и привычных сейчас тракторов.

С 1936 году небольшие с/х предприятия уже стали использовать механизацию и ее лицо – Deutz F1V 414, с мощностью 11 л.с.

В 1937 году приобретен Klöckner, который стал Klöckner-Humboldt-Deutz или просто KHD. Эта компания становиться крупнейшим конгломератом Рейха. На тот момент KHD работала во всех сферах связанных с производством двигателей.

С 1949 года запущено производство трактора с дизельным мотором и воздушным охлаждением Deutz F1514 и F2514. Уже в 1955 году произведен 100 тысячный экземпляр.

1961 – начало сотрудничества с Fahr AG. Оно стало возможным за счет обмена доли акций компании KHD. В 1968 KHD покупает часть акций Fahr AG и появляется бренд, который сегодня узнаваем во многих странах – Deutz-Fahr.

В 1977 году поставлены на серийное производство двигатели серии DX, которые уже спустя год официально представили. Это были дизельные двигатели с 5 и 6 цилиндрами. Мощность их варьировалась от 80 до 160 л.с. Чуть позже, в 1980 году серия пополнилась также 4 цилиндровыми моделями.

В 1990 году запущено производство тракторов AgroXtra. 1991 год комбайн серии Topliner.

1995 год стал знаковым, ведь именно в это период к корпорации присоединилась итальянская группа SAME. Полное названием компании стало выглядеть так: SAME Deutz-Fahr или SDF. Также выпущена серия Agrotron.

В 1996 году решено перенести производственные мощности из Кельна в Лауинген. В том же году представили кормоуборочный комбайн Gigant 400. Дальнейшая история в большей мере связана с выпуском новой техники, а именно:

2001 – Agrotron TTV с бесступенчатой трансмиссией.
2004 – запущено производство погрузчиков Teleskoplader и роторного комбайна
2009 – стартовал выпуск серии Agrotrac. Предназначена она для стран с более лояльными нормами по выбросам в атмосферу газов.
2013 – серия комбайнов С9000.

Последнее знаменательное событие в истории бренда произошло в 2017 году, когда начал работать самый современный тракторный завод в Европе. Основная специализация – техника мощностью 130 л.с.

Агрегаты Deutz-Fahr востребованы в с/х практически во всех странах мира, а особенно в России и СНГ. Их полюбили за производительность, современность, мощные и экономичные двигатели. После отечественных тракторов и комбайнов многие оценили и комфортные условия оператора.

Варианты комплектации

Грузовик можно приобрести в стандартной (STD) или люксовой (DLX) модификации. Изначально каждая из них включает в себя: гидроусилитель руля; буксировочный крюк; обогрев зеркал заднего вида; тахометр; запасное колесо; регулятор тормозных сил; горный тормоз; отопитель салона; специальное покрытие пола; солнцезащитный козырёк для пассажира; систему ABS с электрораспределителем тормозных усилий; крашеный в цвет кабины бампер; электростеклоподъёмники; центральный замок; передние противотуманки.

В комплектации DLX к названному добавляются ещё аудиомагнитола с радиоприёмником, колонками и антенной (в STD – только аудиоподготовка), тонировочная полоса на верхней части лобового стекла, цифровые часы.

Нyundai НD78 с удлинённой базой и полуторной кабиной.

Кондиционер, коробка отбора мощности, более комфортное водительское сиденье на пружинной подвеске с поясничной опорой, двойной усилитель тормозной системы – это всё дополнительные опции за доплату как для первого, так и для второго варианта комплектации.

Кроме того, грузовики Нyundai НD78 поставляются с удлинённой (Long) базой, а также с полуторной кабиной, в которой обустроено компактное спальное место за счёт добавления ширины 30 см.

Двигатели Hyundai

Общий взгляд на двигатели Hyundai

Компания Hyundai, как и многие другие крупные автоконцерны, старается оснащать свои автомобили двигателями собственного производства, что делает ее независимой от сторонних производителей. Однако так было далеко не всегда: долгие годы компания выпускала моторы по лицензии Mitsubishi, и лишь в 1989 году (через 22 года после образования компании) был выпущен мотор полностью собственной разработки.

Производство двигателей Hyundai осуществляется на нескольких заводах в Южной Корее, Китае, Индии, Турции, Словакии и США. На рынок постсоветского пространства автомобили Hyundai поставляются, в основном, с двигателями китайской сборки, корейские и американские моторы в большей части остаются на внутренних рынках.

На сегодняшний день Hyundai выпускает силовые установки нескольких типов, имеющих различное назначение:

Двигатели Hyundai — это современные силовые агрегаты, сочетающие в себе высокую мощность, компактные габариты и надежность. Также большим достоинством моторов является их неприхотливость и нетребовательность к качеству топлива, что весьма актуально при эксплуатации в Украине.

Высокое качество моторов Hyundai подтверждается и тем, что на отечественном рынке востребованы не только новые силовые агрегаты, но и двигатели б/у, привезенные из-за рубежа. Эти моторы, какое-то время служившие на борту автомобилей или спецтехники в Южной Корее или других странах, остаются такими же надежными и эффективными, как и раньше, а их цена значительно ниже. Поэтому многие владельцы спецтехники а автомобилей, особенно владельцы автобусов и грузовиков, предпочитают покупать б/у двигатели Hyundai, что в ряде случаев оправдано.

Ремонт движка

Ремонтировать дизельный двигатель D-4D достаточно тяжело в домашних условиях. Так, можно провести мелкий ремонт, а вот более крупные поломки рекомендуется ремонтировать в условиях автосервиса. В домашних условиях можно провести ремонт топливного насоса, замены свечей накала, смены прокладки клапанной крышки.

Головка блока цилиндров D-4D.

Основной проблемой, с которой часто сталкиваются автолюбители, становится — троение дизельного силового агрегата. В данном случае, зачастую проблема может скрываться в засорённости форсунок или неисправности насоса высокого давления топлива. Обе детали, для ремонта требуют специального оборудования, а поэтому стоит обратиться в автосервис для устранения неисправности.

Чистка и диагностика форсунок проводится на специальном стенде, который позволят чётко определить неисправный элемент. Что касается ТНВД, то оно также требует специальных знаний и умений, которыми обладает далеко не каждый автолюбитель.

Зачастую, со строя выходят элементы системы охлаждения, которые достаточно просто сменить в домашних условиях. К ним относиться термостат и водяной насос.

Блок цилиндров D-4D.

Второй вариант — это образовании течи с под вала, который легко определить самостоятельно. Смена элемента проводится достаточно просто, необходимо демонтировать приводной ремень и выкрутить несколько болтов крепления.

Регламент обслуживания

Двигатель D4DD можно считать эталоном
надежности. Но даже бесперебойный агрегат можно убить, если не соблюдать
интервалы обслуживания

Важно использовать только качественные запчасти и
расходники. При грамотном обслуживании агрегат способен пройти более 500 тысяч километров
без капремонта

Регламент обслуживания:

Приводные ремни рекомендуется осматривать раз в 20 тысяч километров, стоит проверить элементы на наличие трещин и прочих дефектов. Если возникает недоверие к ремню, то рекомендуется незамедлительно его заменить.
Ремня ГРМ в двигателе нет. Это освобождает автолюбителя от беспокойства о том, что может загнуть клапана. Механизм ГРМ обслуживания практически не требует. Все что нужно — это производить регулировку клапанов каждые 30 тысяч километров. Если этого не сделать, то может появиться стук в районе крышки ГБЦ;
Охлаждающую жидкость рекомендуется заменить после 100 тыс. км. пробега. Также нужно контролировать состояние помпы и патрубков. Осмотр системы охлаждения на наличие подтеков требуется производить регулярно — раз в 20 тыс.км. Если пренебречь этим правилом, то могут возникнуть значительные проблемы с печкой, а также можно перегреть мотор.
Свечи накала не требуют внимания, но если запуск двигателя стал сложным, то рекомендуется их заменить.
Воздушный и топливный фильтры следует менять каждые 30 тысяч километров;
Замену масла обязательно проводить каждые 10000 километров, данное правило позволит сохранить двигатель чистым на всем протяжении его службы.
Регулировку топливной системы рекомендуется производить раз в год, это поможет поддерживать двигатель в оптимальном состоянии.

За состоянием турбонагнетателя нужно тщательно следить, если этого не делать,
то при износе начнется заброс масла во впуск, что вызовет разнос двигателя. Смазка
является прекрасным топливом для дизельных агрегатов.

Немного об истории модели

Серия малых коммерческих грузовиков HD происходит от автомобилей аналогичного класса компании Мицубиси. Именно сотрудничество с японцами стало началом данной линейки продукции компании Нyundai. Сама модель НD78 производится с 2008 года. Её непосредственным предшественником стал автомобиль Нyundai НD72.

Индекс означает полную массу грузовика: у предшественника она составляла 7,2 т., а у Нyundai НD78 равна 7,8 т. Однако для российских условий полная масса производителем ограничивается до 7,5 тонн.

Внешне грузовик изменялся мало – как при переходе в 2008 году с модели НD72 на НD78, так и при рестайлинге 2013 года. Он отличается всё той же «азиатской», выполненной в исконно японском духе, кабиной с большим, несколько наклонным лобовым стеклом.

Внешние изменения произошли в светотехнике: блок-фары стали крупнее, увеличились в размерах и поворотники. Появились поворотники в базовой комплектации и на боковых дверях тоже. Базовая комплектация стала обладать и противотуманными фарами, расположенными в нишах бампера. Другое внешнее изменение – зеркала заднего вида стали после рестайлинга закреплять по-европейски, а не по-азиатски, и смотреть в них стало удобнее.

Эволюционировала и конструкция подвески кабины, которую стали устанавливать на резиновых амортизаторах, утопленных в масляной ванне. Такие амортизаторы и к морозам лучше приспособлены, и удары и тряску при езде по неровной дороге эффективнее смягчают.

Ну и наконец, ещё одно небольшое изменение, которое однако по достоинству оценили потребители. Производитель наконец-то отказался от такой распространённой «азиатчины», как отделка приборной панели «под ценные породы дерева», выполненная из дешёвого пластика. Она была заменена на более качественный и мягкий пластик.

Характеристики D4HA

Многие поклонники корейской марки Хендай/Киа интересуются его характеристиками. Это 4-цилиндровый 16-клапанный двигатель с точным объемом 1995 см3. Диаметр цилиндра составляет 8,4 см, а ход поршня – 9 см. Система питания у ДВС D4HA Common Rail. Он обладает неплохой мощностью в 136-185 л. с (в зависимости от версии). Крутящий момент двигателя составляет 320-400 Н/м. А уровень сжатия – 16-16,5.

Расход топлива

Если брать в расчет двигатель D4HA, установленный на Kia Sportage 4 поколения (186 лошадей) с автоматической «коробкой» на 6 скоростей и полным приводом, расход дизельного топлива будет следующим:

в городе – 7,9 л/100 км;
на трассе – 5,3 л/100 км;
в смешанном цикле – 6,3 л/100 км.

Если же рассматривать Hyundai Santa FE четвертого поколения с автоматической «коробкой» на 8 скоростей и передним приводом, расход дизельного топлива будет следующим:

в городе – 8,2 л/100 км;
на трассе – 6,9 л/100 км;
в смешанном цикле – 7,6 л/100 км.

При условии, что мощность Д4ХА в обоих случаях будет не ниже 185 л. с.

Наше предложение для Вас.

Почему БУ?

В настоящее время стоимость новых деталей, как оригинальных, так и аналоговых стремительно растет, и не у всех автовладельцев есть возможность купить их по такой цене. А если это какой-нибудь агрегат вроде двигателя или коробки передач, то цены на них просто заоблочные. Мы учли этот факт и запустили в нашей компании новое направление по продаже бывших в употреблении запчастей на коммерческий транспорт.

На них у нас сейчас представлен достаточно широкий ассортимент, с которым вы можете ознакомиться на нашем сайте в специальном разделе . Если у вас возникли какие-либо вопросы, звоните нам 8 (812) 241-63-95. Мы находимся в Санкт-Петербурге и осуществляем бесплатную доставку по городу. Покупателям из других городов и регионов РФ мы производим отправку транспортными компаниями.

А на нашем сервисе (СТО) вы сможете произвести ремонт своего грузовика по очень приемлемым ценам.

Subaru 2.0D

Краткое описание:

— 4-цилиндровый

— 16-клапанный

— система питания Common Rail

— турбонаддув

— для легковых автомобилей компактного и среднего класса и внедорожников

Первый дизельный двигатель Subaru обозначаемый ЕЕ20, так же является единственным в мире оппозитным дизелем. Такое расположение цилиндров позволяет естественным путем ликвидировать вибрации, не требуя балансировки валов. Конструкторы были вынуждены применить ряд новых решений, чтобы оппозитный дизель поместился в моторном отсеке. Силовой агрегат имеет уникальную конструкцию блока с элементами из алюминия и чугуна, специальные укороченные форсунки и турбокомпрессор, расположенный в нестандартном месте – в нижней передней части двигателя. В настоящее время производится второе поколение ЕЕ20, отвечающее нормам Евро-5.

Эксплуатация и типичные неисправности

Преждевременный износ двухмассового маховика

Скорее всего, можно утверждать, что преждевременный износ двухмассового маховика и сцепления — это дефект. Рецепт излечения от данной проблемы – настройка контроллера на выдачу двигателем более низкого крутящего момента.

Растрескивание коленчатого вала

В двигателях 2008-2009 года выпуска зафиксированы случаи разрушения коленчатых валов и их опор.

Нет заменителей

Самый большой недостаток – отсутствие дешевых заменителей запасных частей.

Технические характеристики Subaru 2.0D

Версия	2.0D — 147
Система впрыска	Common Rail
Рабочий объем	1998 см3
Расположение цилиндров / количество клапанов	B4/16
Максимальная мощность	147 л.с./3600
Максимальный крутящий момент	350 Нм/1600-2400
Привод ГРМ	цепь

Применение двигателя 2.0D

Единственный дизельный двигатель Subaru неизбежно попал в большинство моделей

Subaru Impreza III: с 01.2009

Subaru Forester III: 09.2008-12.2012

Subaru Forester IV: с 03.2013

Subaru Legacy IV: 02.2008-02.2010

Subaru XV: с 03.2012

Оценка: ☆☆

Дизель Субару заслуживает положительных отзывов благодаря своим характеристикам. Тем не менее, отсутствие заменителей, проблемы с двойным маховиком и разрушение коленчатого вала сводят на нет все его достоинства.

Альтернатива

«Пожирающие» больше, но гораздо более надежные бензиновые двигатели являются хорошей альтернативой.

Заключение

Двигатели японских машин менее склонны к неисправностям, чем европейских автомобилей. Конечно, с ростом сложности увеличивается и вероятность проявления дефектов. Но в случае с японскими моторами вероятность повышается не так сильно, как в европейских. Другая сторона медали – доступность и цены на запчасти. Здесь японцы уже проигрывают европейцам.

Трансмиссия. Рулевое управление и тормоза

Сцепление сухое, однодисковое, с гидравлическим приводом. Коробка переключения передач – механическая, с валом отбора мощности, 5 передач вперёд и 1 – назад. С коробкой агрегатируется узел отбора мощности с механическим или пневматическим приводом включения. Карданный вал – трубчатый, на промежуточной опоре с универсальным шарниром, игольчатыми подшипниками, скользящей вилкой. Задний мост – ведущий, с одноступенчатой передачей. Шестерня редуктора гипоидная, дифференциала – с прямоугольными зубьями.

Коробка переключения передач грузовика (её модель: M035S5 (OverDrive))порой вызывает справедливые нарекания.Она имеет устаревшую конструкцию с тросовым приводом рычага, которая достаточно подвержена сбоям и нечётким переключениям при работе на низших передачах. То есть, модифицированному Hyundai HD78 досталась в наследство пятиступенчатая КПП от прежней модели корейского грузовика HD72.

Рулевой механизм оборудован эффективным гидроусилителем, который позволяет водителю без каких-либо нагрузок или напряжения менять направление движения машины. Тормозная система – с гидравлическим приводом. На передних колёсах установлен дисковый механизм, на задних – барабанный, с колодками. Стояночная тормозная система – барабан с колодками на вторичном валу КПП, привод – тросовый.

Топливоподача

Система подачи солярки в камеру сгорания расположена в головки блока цилиндров. В ГБЦ находятся топливная форсунка и клапаны.

Топливо подается в ТНВД Denso через топливный фильтр, установленный на раме и далее на форсунки по топливным трубкам № 1, 2, 3 и 4 системы common rail.

Воспламенение происходит при непосредственном впрыске топлива в камеру сгорания. В этот момент создается максимальное давление на поршень, в результате чего он перемещается.

Клапанный механизм

1. Впускные и выпускные клапаны мотора D4DD HD78 изготавливаются из жаропрочной стали. Угол седла клапана составляет 45 градусов.

2. Уплотнение, установленное на штоке, регулирует количество смазки на скользящей поверхности клапана и направляющей втулки клапана.

Примечание В состав направляющей выпускного клапана добавлен углерод.

Клапанная пружина — двойная и состоит из двух частей (внутренняя и наружная).

Ось коромысел представляет собой полый цилиндрический стержень, каждый конец которого герметизируются с помощью колпачка. Внутреннее пространство вала является масляным каналом.

Стальной шарик установлен на нижнем конце толкателя штанги, и коромысло в сборе устанавливается на верхний конец.

Толкатель имеет цилиндрическую форму, что позволяет увеличить площадь контакта. Это снижает износ распредвала и повышает его долговечность.

Распределительный вал в сборе 1 приводится во вращение от коленвала через промежуточную шестерню 2.

Схема и устройство двигателя D4DD

Картер и гильзы цилиндра

Картер двигателя изготавливается из высокопрочного чугуна, что предотвращает возникновение серьезных деформаций.

На распределительном валу установлено 5 втулок. Для облегчения демонтажа и установки распредвала, внутренний диаметр втулки сужается к задней части.

Поршень

На поверхности поршня дизельного двигателя D4DD располагается камера сгорания. Метки на нем указывают вес, номер и размер детали. При сборке стрелка на поршне должна быть направлена в сторону центра отверстия болта ГБЦ.

В нашем магазине Вы всегда сможете купить как оригинал MOBIS , так и аналог YPR хорошего качества.

Коленчатый вал

Коленвал D4DD изготовлен методом ковки из высокопрочного сплава. Коренные и шатунные шейки подвержены высокочастотной термической обработке для снижения износа. Через масляный канал в шатунных и коренных шейках масло смазывает вкладыши. На переднем конце колена установлен шкив и шестерня привода ГРМ. Через шкив посредством клинового ремня во вращение приводится генератор и водяной насос (помпа).

Верхний вкладыш имеет масляную канавку и отверстие, совпадающее с отверстием на шейке коленвала.

Устройство D4DD

В 2008 году началось производство силовой установки D4DD. Мотор отличался от своего собрата D4DB электронной системой впрыска топлива Common Rail. При создании двигателей для коммерческого транспорта главной целью являются не скоростные показатели. Для грузовиков и микроавтобусов важен крутящий момент, именно поэтому мощность D4DD — всего 140 лошадиных сил при объеме 3,9 литра, зато крутящий момент составляет 380 Hm при 1600 об/мин. Двигатель построен на основе чугунного блока, расположение цилиндров — рядное. Классический 4-цилиндровый дизель. Диаметр цилиндра 104 мм, а ход поршня 115 мм. Архитектуру двигателя можно считать длинноходной. Такие моторы обладают отменной тягой с самых низких оборотов и превосходят своих короткоходных братьев в экономичности.

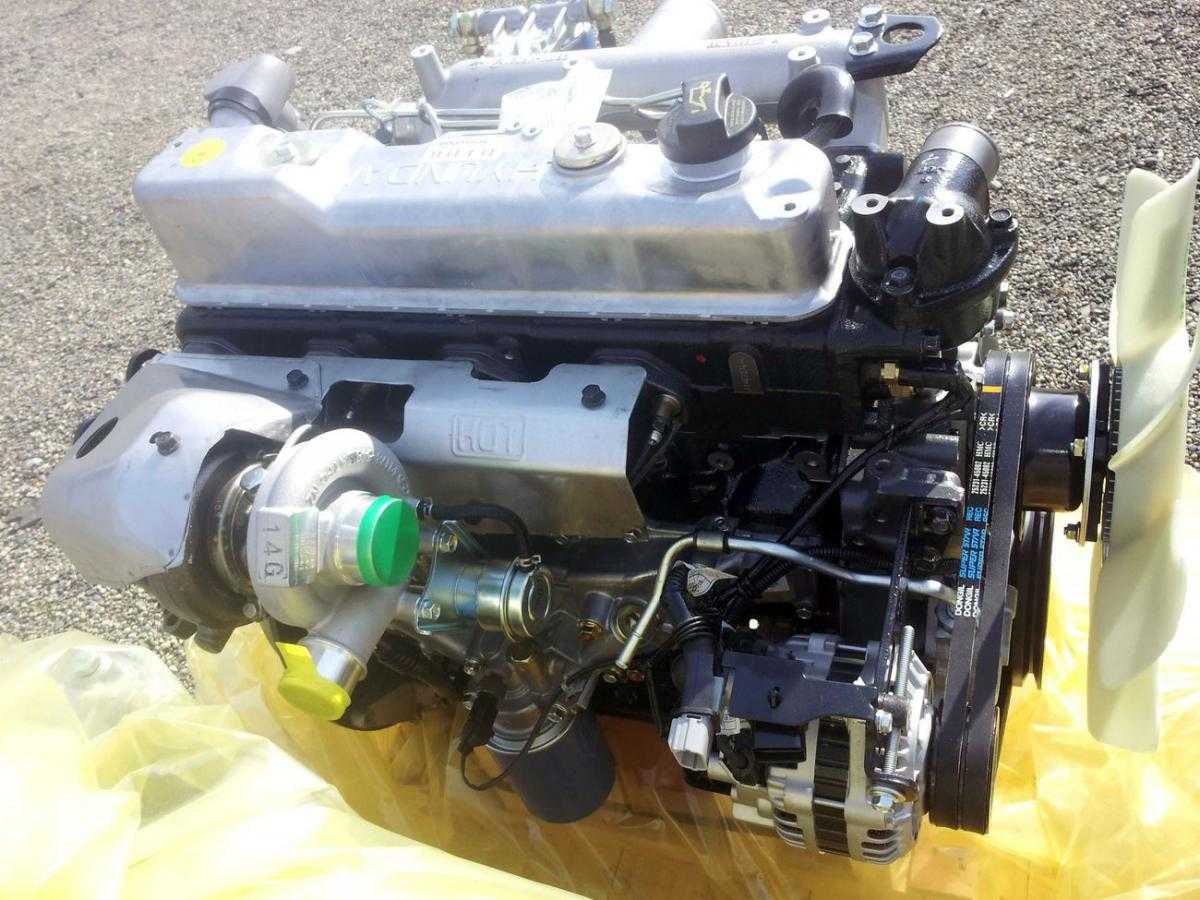

Внешний вид двигателя D4DD. Силовая установка достаточно компактна. Отсутствие ремня ГРМ делает ее очень надежной — рваться просто нечему. Реализована система непосредственного впрыска Common Rail. Впускной коллектор выполнен из металла.

Конструкция головки блока цилиндров проста. 8 клапанов — по 2 на каждый цилиндр — и всего один распредвал, расположенный в блоке двигателя. Управление клапанами осуществляется с помощью коромысел. Привод ГРМ реализован с помощью двух шестерен. Гидрокомпенсаторы и фазовращатели конструкцией не предусмотрены. Максимально простая ГБЦ очень надежна благодаря отсутствию сложных элементов, головка обладает огромным ресурсом и редко доставляет проблемы своим владельцам.

В 8-клапанной ГБЦ отсутствует распредвал, конструкция максимально упрощена, это добавляет двигателю надежности.

Мотор оснащен непосредственным электронным впрыском топлива Common Rail. Также установлен турбонаддув с интеркулером. Агрегат зарекомендовал себя с хорошей стороны. Двигатель отличается надежностью и неприхотливостью, может с легкостью пройти 500 тысяч километров без капремонта.

Особенности

Двигатель D4EA 2.0 CRDI, ресурс которого очень большой, не является классическим мотором, работающим на дизельном топливе, это нечто больше. На фоне аналогичных двигателей он выделяется особенностями конструкции, которые заключаются в следующем:

Цилиндры и отливные каналы для смазочных и охлаждающих жидкостей растачиваются прямо в блоке цилиндров, который полностью изготовлен из чугуна.
Устройство мотора предусматривается то, что прочный коленчатый вал из стали и литой распределительный вал фиксируется пятью опорами.
Надежность силового агрегата обеспечивается тем, что головка блока цилиндров изготовлена из алюминия, также как и корпус водяного насоса.
Топливо начинает сгорать в отдельной вихревой камере, что обеспечивает дополнительную мощность.
Для распределительного механизма газов использованы две схемы SOHC и DOHC, которые являются наиболее оптимальными.
Привод топливного насоса высокого давления осуществляется путем зубчатой передачи от распределительного вала.
Ремень грм D4EA приводит в движение газораспределительный механизм, что обеспечивает надежность в сравнении с цепной передачей.
Мотор CRDI 2.0 предусматривает установку интеркуллера, который изготовлен из алюминия и выполнен в пластинчатом исполнении.
Турбина вместе с нагнетателем воздуха сведены в один общий узел, что позволяет обеспечить наибольшую эффективность.
Описание работы компрессора основывается на комбинации из выхлопных газов и чистого воздуха из окружающей среды.
Благодаря установке специального перепускного клапана удается сбрасывать чрезмерное давление с системы, что позволяет продлить жизнь силового агрегата.

Мотор D4EA, характеристики которого представлены выше, отличается довольно интересной работой головки блока цилиндров с одним валом. В этом случае тепловые зазоры клапанов настраиваются в автоматическом режиме с помощью гидравлических компенсаторов. Головка с двумя валами, которая предусматривает работу по схеме DOHC, не оборудована такой системой, поэтому клапана приходится регулировать в ручном режиме.

D4EA мотор, надежность которого не оставляет сомнений, в 8 и 16 клапанном исполнении отличается также схемами распределения отработанных газов и расположением некоторого навесного оборудования. Другие компоненты остаются идентичными, включая систему зажигания и свечи накала на D4EA 2.0 CRDI. Форсунка двигателя D4EA также идентична для обеих версий моторов.

Маховики отсутствуют только на тех моделях силового агрегата, которые устанавливались на киа спортейдж 2006 и работали в паре с автоматической коробкой переключения передач. В любом другом случае, мотор работает с маховиками.
